مدار تقویت کننده ترانزیستور اساسی توضیح داده شده است

اگر تا به حال خواسته اید با استفاده از قطعات ساده تقویت کننده خود را بسازید ، یک مدار ترانزیستور امیتر مشترک مکانی عالی برای شروع است.درک آن آسان است ، هم با سیگنال های منطق و هم به خوبی کار می کند و به هیچ ابزار پیچیده یا ریاضی پیشرفته احتیاج ندارد.شما یاد می گیرید که چگونه سیگنال های کوچک را قوی تر کنید ، چگونه اجزای مناسب را انتخاب کنید ، و چگونه می توانید مدار خود را پس از ساخت آزمایش کنید.این راهنما شما را به روشی واضح و دوستانه از طریق مراحل پیاده روی می کند تا بتوانید بدون گم شدن ، دنبال کنید.همچنین خواهید دید که چگونه می توانید طراحی اصلی را بهبود بخشید تا تقویت کننده شما پایدارتر و قدرتمندتر شود.این که آیا شما تازه شروع به کار کرده اید یا سعی در بهبود مهارت های خود دارید ، این یک مقدمه محکم برای یک مدار عملی و انعطاف پذیر است.با کمی تمرین ، شما در هر زمان ساخت تقویت کننده های خود را ایجاد و سفارشی خواهید کرد.

کاتالوگ

شکل 1. مدار ترانزیستور امیتر

مدار ترانزیستور emitter

در امتر مشترک تقویت کننده یکی از محبوب ترین مدارهای ترانزیستور است که با آن روبرو خواهید شد.از آن در بسیاری از دستگاه های الکترونیکی استفاده می شود زیرا ارائه می دهد سود خوب و کاملاً ساده است.خبر خوب این است - شما نیازی به متخصص بودن برای طراحی یکی ندارید.فقط با چند مرحله واضح و کمی درک ، می توانید یک مدار قابل اعتماد و مؤثر را طراحی کنید که برای بسیاری از برنامه ها به خوبی کار کند.

آنچه این طراحی تقویت کننده را قابل دسترسی می کند این است که ریاضی چقدر ساده است.شما از فرمول های پیچیده غافل نخواهید شد.چند محاسبه ساده با استفاده از قانون اهم و خصوصیات اساسی ترانزیستور می تواند شما را به سمت مقادیر مقاومت و خازن مناسب راهنمایی کند.پس از قطع فرآیند ، انتخاب قطعات بسیار ساده تر می شود ، به خصوص که اغلب می توانید مقادیر مقاومت استاندارد را بدون پرتاب مدار انتخاب کنید.

همچنین با این نوع تقویت کننده انعطاف پذیری زیادی وجود دارد.شما می توانید با یک نسخه بسیار ساده شروع کنید - اساسی بافر منطقی یا محرک خروجی- با استفاده از ترانزیستور ، مقاومت در ورودی و یکی در جمع کننده.حتی در این شکل اساسی ، مدار می تواند مفید باشد ، به خصوص هنگامی که شما نیاز به تبدیل سیگنال از بالا به پایین یا برعکس دارید.این به این دلیل است که مدار سیگنال را معکوس می کند: هنگامی که ورودی بالا می رود ، خروجی کم می شود.

اگر می خواهید کارها را یک قدم جلوتر بردارید ، می توانید چند قسمت اضافی اضافه کنید.این موارد شامل خازن ها برای رسیدگی به سیگنال ها و مقاومت های AC برای کمک به تنظیم نقطه عملیاتی صحیح برای ترانزیستور است.در خازن بای پس Emitter همچنین می تواند برای بهبود سود سیگنال های AC اضافه شود.این موارد اضافی باعث پیچیده تر شدن مدار نمی شود ، اما آنها به شما کنترل بهتری می دهند که عملکرد تقویت کننده را انجام می دهد.فقط با کمی تمرین و ترفند ، می توانید نسخه ای را طراحی کنید که برای نیازهای خاص شما خوب باشد.

مدار ساده امیتر مشترک برای سیگنال های منطق

این نوع مدار انتشار دهنده مشترک احتمالاً یکی از موارد است ساده ترین مدارهای ترانزیستور شما می توانید بسازید.این اغلب به عنوان یک ساده استفاده می شود بافر منطقی یا نشانه اینور، و اگر تازه وارد الکترونیک مبتنی بر ترانزیستور شوید ، یک نقطه شروع عالی است.راه اندازی حداقل است - شما فقط به ترانزیستور، یکی مقاومت متصل به ورودی (پایه ترانزیستور) و دیگری مقاومت متصل در جمع کنندهبشرحتی با وجود این چند قسمت ، مدار کاری کاملاً مفید انجام می دهد.

در مقاومت ورودی با کنترل مقدار جریان که به پایه ترانزیستور جریان می یابد ، کمک می کند.این امر مانع از آسیب رساندن بیش از حد به ترانزیستور یا تأثیرگذاری بر سایر قسمت های مدار شما می شود.در ضمن ، مقاومت نقش متفاوتی ایفا می کند.این جایی است که ولتاژ خروجی توسعه یافته استبشرهنگامی که ترانزیستور روشن می شود ، جریان از طریق آن جریان می یابد و ولتاژ جمع کننده کاهش می یابد و ایجاد می کند سیگنال کم در خروجیبشر

نحوه کار مدار ساده اما باهوش است.وقتی سیگنال ورودی زیاد است- از یک دروازه منطقی یا میکروکنترلر می گویند - یک جریان کوچک را به پایه ترانزیستور سوق می دهد.این جریان پایه کوچک اجازه می دهد جریان بزرگتر برای جریان از جمع کننده به امیت ، ترانزیستور را روشن می کند.وقتی این اتفاق بیفتد ، ولتاژ جمع کننده نزدیک به صفر است و شما یک دریافت می کنید کمترین خروجیبشربه عبارت دیگر ، ورودی بالا به شما می دهد کمترین خروجی، که نامیده می شود وارونگی یا معکوس فازبشراین یک است ویژگی اصلی از آمپلی فایر امیتر مشترک.

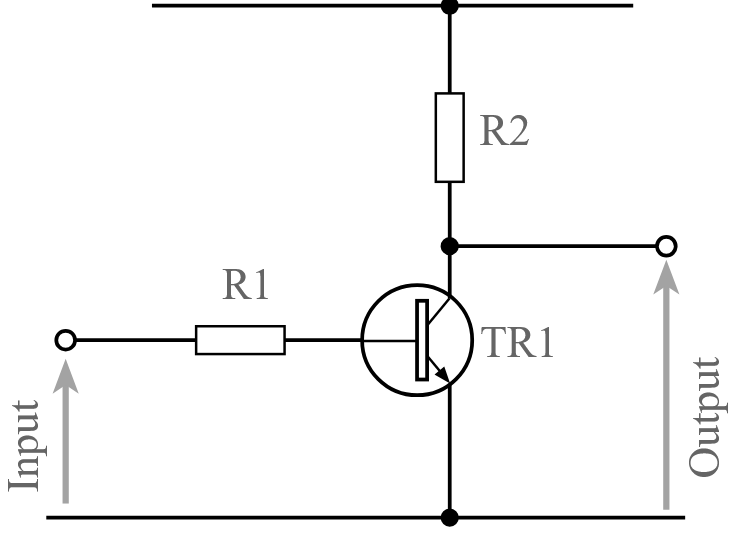

شکل 2. تقویت کننده ترانزیستور ترانزیستور مشترک مشترک برای استفاده منطق

این نوع مدار وقتی می خواهید بسیار مفید است یک دستگاه سیگنال کم رانندگی کنید یا نیاز به سطح تغییر بین بخش های مختلف یک سیستم دیجیتال.به عنوان مثال ، می توان از آن استفاده کرد کنترل یک LED یا به عنوان یک ساده عمل کنید رابط بین IC های منطقیبشراین است سریع ساختبا درک آسانوت فضای زیادی را نمی گیرد یا قدرتبشربنابراین اگر شما در حال طراحی یک مدار سطح منطقی هستید و به یک مرحله تعویض قابل اعتماد، این مجموعه امیتر مشترک یک است گزینه هوشمند و سادهبشر

راهنمای گام به گام برای طراحی تقویت کننده منطق اساسی

ایجاد یک تقویت کننده منطق امیتر مشترک هنگامی که آن را در مراحل ساده تجزیه کنید ، آسان است.این بخش از راهنما به شما کمک می کند تا قطعات مناسب را انتخاب کرده و مقادیر آنها را بفهمید تا مدار شما همانطور که باید کار کند.هر مرحله بر روی یک قسمت از تنظیمات متمرکز است و این کار را آسان می کند.

• ترانزیستور مناسب را انتخاب کنید

با انتخاب ترانزیستور متناسب با پروژه شما شروع کنید.به این فکر کنید که مدار شما از چه میزان فعلی استفاده خواهد کرد و ترانزیستور برای روشن و خاموش کردن چقدر سریع نیاز دارد.برای مدارهای منطقی ، سوئیچینگ سریع مهم است ، بنابراین یک ترانزیستور سوئیچینگ معمولاً بهترین انتخاب است.اطمینان حاصل کنید که می تواند ولتاژ بین جمع کننده و انتشار دهنده را کنترل کند.همچنین ، سود فعلی آن را بررسی کنید (به عنوان β یا HFE نشان داده شده است).این به شما می گوید که برای کنترل ترانزیستور چقدر جریان پایه لازم است.سود بالاتر به این معنی است که شما به جریان پایه کمتری نیاز دارید ، اما برنامه ریزی برای افزایش کمتر در مورد همیشه امن تر است.

• مقاومت جمع کننده را پیدا کنید

مقاومت جمع کننده ولتاژ خروجی را هنگام خاموش یا خاموش بودن ترانزیستور تنظیم می کند.برای فهمیدن ارزش آن ، ابتدا باید بدانید که بار شما به میزان فعلی نیاز دارد.سپس با استفاده از قانون اهم (R = V / I) می توانید مقدار مقاومت را محاسبه کنید.به عنوان مثال ، اگر منبع تغذیه 5 ولت دارید و 5 میلی آمپر جریان را می خواهید ، به یک مقاومت 1kΩ (5 ولت 5 ولت 0.005A) نیاز دارید.خوب است که آن را به نزدیکترین مقدار مقاومت استاندارد دور کنید.

• مقاومت پایه را پیدا کنید

برای روشن کردن کامل ترانزیستور ، به جریان کافی در پایه نیاز دارد.برای یافتن جریان پایه ، جریان جمع کننده را با افزایش (β) تقسیم کنید.سپس از اختلاف ولتاژ بین ورودی و ولتاژ پایه خود (معمولاً در حدود 0.6 ولت برای ترانزیستورهای سیلیکون) استفاده کنید تا مقدار مقاومت را پیدا کنید.به عنوان مثال ، اگر ورودی شما 5 ولت باشد و در پایه 0.25mA می خواهید ، مقاومت باید (5V - 0.6V) ÷ 0.00025A = 17.6kΩ باشد.می توانید آن را به یک مقدار استاندارد در نزدیکی مانند 18kΩ برسانید.

• همه چیز را دوبار بررسی کنید

قبل از اتمام ، به عقب برگردید و تمام شماره های خود را بررسی کنید.اطمینان حاصل کنید که ترانزیستور می تواند جریان و ولتاژ را کنترل کند.بررسی کنید که ولتاژ خروجی هنگام روشن شدن به اندازه کافی کم می شود و منبع ورودی شما می تواند جریان پایه مورد نیاز را فراهم کند.همچنین ، تأیید کنید که مقاومت های شما مقادیر استاندارد هستند و بدون گرم کردن بیش از حد می توانند قدرت را کنترل کنند.اگر چیزی خاموش به نظر می رسد ، آن را تنظیم کرده و دوباره محاسبه کنید.یک چک سریع اکنون می تواند بعداً زمان زیادی را صرفه جویی کند.

آمپلی فایر نرم افزاری مشترک AC همراه با AC

این نسخه از تقویت کننده امیتر مشترک شامل a خازن اتصال دهنده، که آن را برای کار با آن مناسب تر می کند سیگنال های AC مانند ورودی های صوتی یا دیگر ولتاژ در حال تغییر.خازن در ورودی قرار می گیرد ولتاژ DC را مسدود کنید این ممکن است از مرحله قبلی باشد ، فقط اجازه می دهد بخشی از سیگنال عبور ازاین تنظیم وقتی می خواهید کمک می کند سیگنالهایی را که با گذشت زمان متفاوت هستند تقویت کنید، بدون اینکه تأثیر بگذارد دی سی از ترانزیستور

با این حال ، این طرح فقط استفاده می کند یک مقاومت واحد برای تعصب پایه از ترانزیستوردر حالی که این کار را ساده نگه می دارد ، اما به معنای ترانزیستور نیز هست نقطه عملیاتی، یا تعصب دی سی ، خیلی پایدار نیستبشراین به این دلیل است که مغرضانه به ترانزیستور بستگی زیادی دارد افزایش فعلی (β) ، که می تواند از یک ترانزیستور به دیگری متفاوت باشد - حتی در همان نوع.در نتیجه ، تقویت کننده ممکن است همیشه به همان روش کار نکند اگر ترانزیستور جایگزین می شود یا اگر تغییر دما، از آنجا که هر دو می توانند بر β تأثیر بگذارند.

با این حال ، این مدار می تواند مفید باشد وقتی که به ثبات کامل احتیاج ندارید و فقط می خواهید تقویت کننده سریع و سریع ACبشراین است یک نقطه شروع خوب برای یادگیری چگونگی جفت AC کار می کند و چگونه ترانزیستورها در یک تقویت کننده رفتار می کنند.هنگامی که اصول اولیه را در اینجا درک کردید ، آماده تر برای ساخت خواهید بود نسخه های پایدار تر و انعطاف پذیر تر بعداً با اضافه کردن مقاومت های بیشتر و سایر اجزای دیگر.

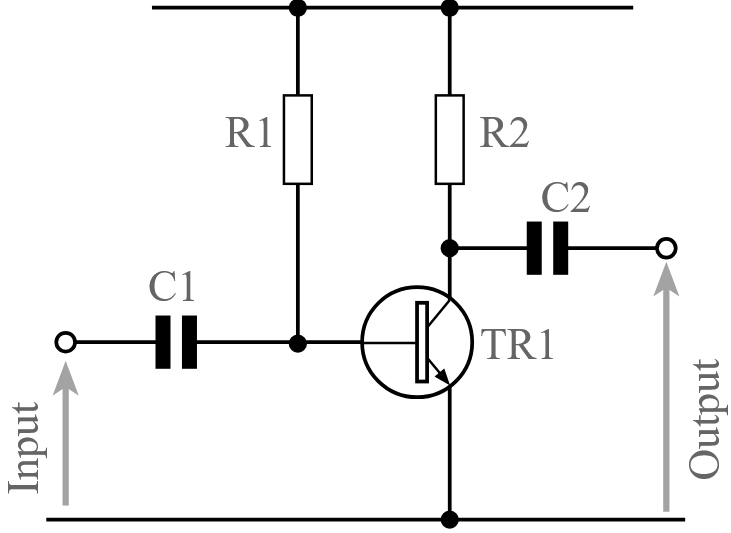

شکل 3 تقویت کننده امیتر مشترک AC با یک مقاومت یک پایه

مراحل ساخت یک تقویت کننده اساسی AC

جمع کردن یک تقویت کننده اصلی AC در کنار هم یک فرآیند ساده است که چند مرحله واضح را دنبال می کنید.این نوع تقویت کننده اغلب برای سیگنالهایی که با گذشت زمان تغییر می کنند ، مانند صدا استفاده می شود.مراحل زیر به شما کمک می کند تا قطعات مناسب را انتخاب کنید و بررسی کنید که همه چیز مطابق انتظار کار می کند.

• ترانزیستور را انتخاب کنید

با انتخاب ترانزیستوری که مطابق با نیازهای مدار شما باشد ، شروع کنید.به این فکر کنید که چه مقدار ولتاژ بین جمع کننده و امیتر را تحمل می کند ، چقدر قدرت لازم برای کنترل آن را دارد و چه دامنه فرکانس باید در آن کار کند. برای تقویت کننده های هدف عمومی ، یک ترانزیستور اصلی NPN مانند 2N3904 اغلب خوب کار می کند ، اما شما می توانید دیگران را بر اساس پروژه خاص خود انتخاب کنید.

• مقاومت جمع کننده را انتخاب کنید

مقاومت جمع کننده به تنظیم ولتاژ خروجی کمک می کند.نقطه شروع خوب این است که جمع کننده را در حدود نیمی از ولتاژ تأمین تنظیم کنید.این به اتاق سیگنال شما می دهد تا هر دو به سمت بالا و پایین بچرخید.برای یافتن مقدار از قانون اهم (r = v / i) استفاده کنید.فقط تصمیم بگیرید که چقدر جریان را می خواهید از طریق مقاومت جریان دهید و ولتاژ را با آن جریان تقسیم کنید.

• مقاومت پایه را انتخاب کنید

برای اینکه ترانزیستور به درستی کار کند ، باید مقدار مناسب جریان را در پایه آن تغذیه کنید.ابتدا جریان جمع کننده را با افزایش ترانزیستور (β) تقسیم کنید تا جریان پایه پیدا شود.سپس از ولتاژ تأمین و این واقعیت استفاده کنید که پایه معمولاً در حدود 0.6 ولت در بالای زمین قرار می گیرد تا مقاومت پایه را پیدا کنید.قانون اوم دوباره در اینجا مفید است.

• خازن های اتصال را محاسبه کنید

از خازن ها برای مسدود کردن سیگنال های DC و عبور از AC استفاده می شود.برای انتخاب اندازه مناسب ، به پایین ترین فرکانس سیگنال خود و مقاومت ورودی یا خروجی که از آن عبور می کند ، نگاه کنید.از فرمول XC = 1 / (2πfc) استفاده کنید تا مطمئن شوید که واکنش خازن با امپدانس در آن فرکانس مطابقت دارد.این باعث می شود سیگنال شما بدون قطع انتهای پایین قوی باشد.

• مجدداً محاسبات خود را بررسی کنید

هنگامی که همه قسمت ها را انتخاب کردید ، لحظه ای همه چیز را بررسی کنید.به مقادیر مقاومت خود ، سطح فعلی و گزینه های خازن نگاه کنید.اطمینان حاصل کنید که ترانزیستور در محدوده سمت راست کار می کند و مسیر سیگنال مشخص است.ترفندهای کوچک در این مرحله می تواند باعث شود تقویت کننده شما پس از ساخت آن بسیار بهتر عمل کند.

تقویت کننده امیتر مشترک AC بهتر

وقتی می خواهید قابل اعتمادتر وت تقویت کننده عملکرد بهتر، این نسخه از مدار Common Emitter راهی است که باید انجام شود.با اضافه کردن چند مؤلفه اضافی - مانند مقاومت بیشتر و خازن- شما مدار را درست می کنید پایدار تر وت سود خود را بهبود بخشید، به خصوص برای سیگنال های ACبشراین قطعات اضافه شده به تقویت کننده کمک می کند تا بماند ثابت، حتی اگر خواص ترانزیستور کمی تغییر کند یا دما تغییر کند.

یکی از پیشرفت های مهم در این طرح استفاده از a است تقسیم کننده ولتاژ ساخته شده با دو مقاومت به پایه را تعصب کنیدبشراین باعث می شود ولتاژ پایه بسیار قابل پیش بینی است، این بدان معنی است که ترانزیستور با اطمینان بیشتری در منطقه عملیاتی خود باقی می ماند.مدار نیز شامل یک است مقاوم این ولتاژ emitter را تنظیم می کند و به آن کمک می کند ثباتبشراین مقاومت ترانزیستور را ایجاد می کند نسبت به تغییرات در افزایش فعلی (β) حساسیت کمتری دارد ، اگر هدف خود را برای عملکرد مداوم هدف قرار دهید ، مهم است.

به افزایش AC را تقویت کنید، الف خازن در برابر مقاومت امیتر اضافه می شودبشراین دور زدن خازن به سیگنال های AC اجازه می دهد تا مقاومت را "پرش" کنند ، افزایش سود کلی مدار برای آن سیگنال ها در حالی که هنوز هم DC را پایدار نگه می دارد.نتیجه یک مدار است که نه تنها بیشتر قابل اعتماد اما همچنین به شما می دهد سیگنال خروجی قوی تر و تمیزتربشر

این نسخه به خصوص هنگام ساخت چیزی مفید است دائمی بیشتر یا هنگامی که تقویت کننده شما نیاز دارد بدون از دست دادن کیفیت سیگنال به مراحل دیگر متصل شویدبشرممکن است کمی پیچیده تر از نسخه اصلی به نظر برسد ، اما مزایایی که در عملکرد و قابلیت اطمینان به وجود می آورد هنگامی که با طرح های ساده تر راحت هستید ، آن را یک قدم عالی به جلو انجام دهید.

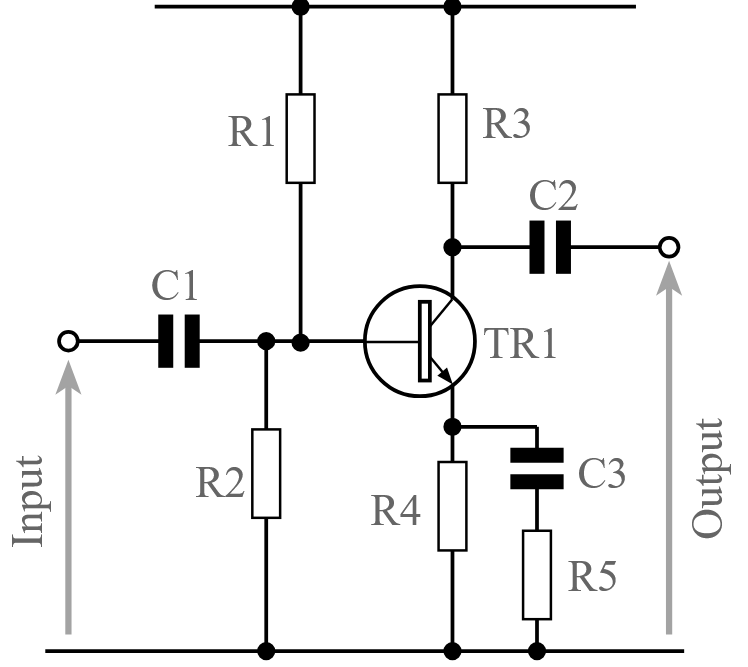

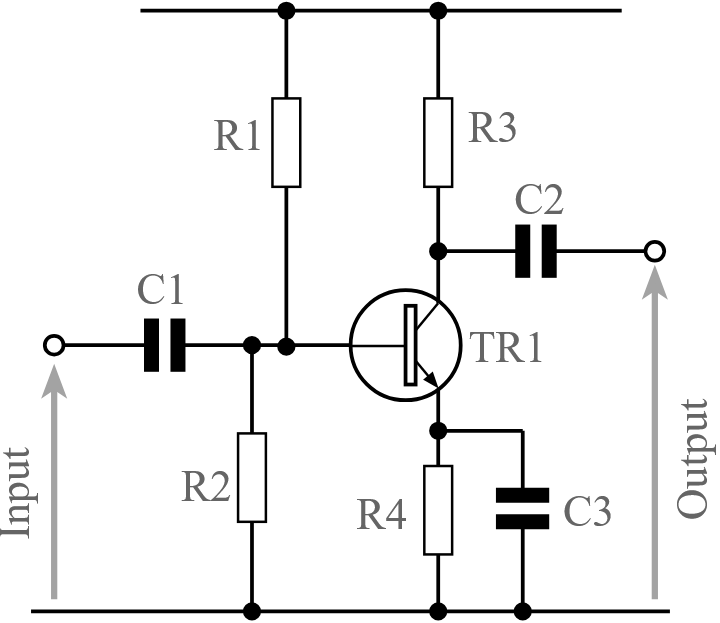

شکل 4. تقویت کننده امیتر مشترک با اجزای بیشتر بهبود یافته است

مراحل ساخت یک تقویت کننده اساسی AC

این نسخه از آمپلی فایر شامل مؤلفه های بیشتری است که عملکرد بهتری به شما می دهد ، به خصوص در مورد افزایش و ثبات DC.مراحل زیر روند انتخاب مقادیر و طراحی مدار شما را به وضوح و به سادگی تجزیه می کند.

• ترانزیستور را انتخاب کنید

ترانزیستور را بر اساس آنچه مدار شما از نظر ولتاژ ، جریان و نوع سیگنال به آن نیاز دارد انتخاب کنید.یک ترانزیستور NPN با هدف کلی برای بسیاری از موارد خوب کار می کند ، اما مطمئن شوید که می تواند ولتاژ و جریان شما را بدون هیچ مشکلی اداره کند.

• مقاومت جمع کننده را محاسبه کنید

تصمیم بگیرید که مدار شما چقدر فعلی نیاز به تغذیه در مرحله بعدی دارد.سپس یک ولتاژ جمع کننده را انتخاب کنید که تقریباً نیمی از ولتاژ عرضه باشد - این اتاق سیگنال شما را به بالا و پایین می دهد.برای تشخیص مقدار مقاومت مناسب از قانون اهم (r = v / i) استفاده کنید.

• مقاومت emitter را محاسبه کنید

برای ثبات بهتر ، ولتاژ امیتر را در حدود 1 ولت یا حدود 10 ٪ ولتاژ تأمین خود تنظیم کنید.از آنجا که جریان Emitter تقریباً برابر با جریان جمع کننده است ، می توانید با تقسیم ولتاژ emitter بر اساس جریان ، مقاومت Emitter را محاسبه کنید.

• جریان پایه را تعیین کنید

برای یافتن جریان پایه ، جریان جمع کننده را بر اساس افزایش ترانزیستور (β یا HFE) تقسیم کنید.اگر سود متفاوت باشد ، استفاده از انتهای پایین دامنه ایمن تر است تا مطمئن شوید که ترانزیستور هنوز به درستی روشن می شود.

• ولتاژ پایه را تعیین کنید

ولتاژ پایه ولتاژ Emitter به علاوه ولتاژ اتصال پایه پایه است.برای ترانزیستورهای سیلیکون ، این حدود 0.6 ولت است.بنابراین ، اگر انتشار دهنده در 1 ولت باشد ، پایه باید در حدود 1.6 ولت باشد.

• مقادیر مقاومت پایه را تنظیم کنید

برای به دست آوردن ولتاژ صحیح در پایه ، از دو مقاومت در یک تقسیم ولتاژ (R1 و R2) استفاده کنید.یک قانون خوب این است که جریان را در حدود ده برابر جریان پایه از طریق آنها جریان دهد.این به پایدار نگه داشتن ولتاژ پایه کمک می کند.مقادیر مقاومت را بر اساس ولتاژ مورد نیاز و ولتاژ عرضه خود انتخاب کنید.

• خازن بای پس Emitter را اضافه کنید

برای بهبود افزایش AC ، یک خازن را در برابر مقاومت Emitter اضافه کنید.این به سیگنال های AC اجازه می دهد تا از مقاومت ، افزایش افزایش یابد.یک خازن را با یک واکنش دهنده برابر با مقاومت Emitter در کمترین فرکانس مدار خود انتخاب کنید.

• خازن ورودی را انتخاب کنید

خازن ورودی باید دارای یک واکنش پذیری باشد که با مقاومت ورودی در کمترین فرکانس سیگنال شما مطابقت داشته باشد.این باعث جلوگیری از مسدود شدن سیگنال های کم فرکانس می شود.شما می توانید مقاومت ورودی را به عنوان افزایش ترانزیستور مقدار مقاومت در برابر emitter تخمین بزنید.

• خازن خروجی را انتخاب کنید

این خازن هنگام مسدود کردن DC ، سیگنال تقویت شده را به مرحله بعدی منتقل می کند.مقداری را انتخاب کنید که با مقاومت بار (قسمت بعدی مدار) با کمترین فرکانس که با آن کار می کنید مطابقت داشته باشد.

• فرضیات خود را دوباره ارزیابی کنید

پس از اتمام طرح ، لحظه ای به عقب برگردید و همه چیز را بررسی کنید.اطمینان حاصل کنید که ترانزیستور هنوز هم می تواند جریان و ولتاژ جریان و ولتاژ را انجام دهد ، مقادیر مقاومت شما معنا پیدا می کند و تمام انتخاب های خازن شما از فرکانس های مناسب پشتیبانی می کند.یک بررسی سریع بعداً به جلوگیری از مشکلات کمک می کند.

درک پاسخ فرکانس و پهنای باند سیگنال

هنگامی که یک تقویت کننده امیتر مشترک ایجاد می کنید ، کمک می کند تا بدانید که چگونه کنترل می شود سیگنال متفاوت فرکانسبشربرخی از سیگنال ها به راحتی از آن عبور می کنند ، در حالی که برخی دیگر بسته به قسمت هایی که استفاده می کنید ممکن است ضعیف تر شوند خازن ها و مقاومت هابشر

دامنه فرکانس هایی که تقویت کننده شما می تواند به خوبی کنترل کند آن نامیده می شود پهنای باندبشردر خیلی کم فرکانس، خازن ها می توانند مانند بلوک عمل کنند زیرا آنها مقاومت (به نام Reactance) بالا می روددر فرکانس های زیاد، آنها اجازه می دهند سیگنال ها راحت تر عبور کنند.به همین دلیل انتخاب مهم است مقادیر خازن بر اساس کمترین فرکانس مدار شما باید با آن کار کند.به عنوان مثال ، اگر سیگنال شما پایین می رود 20 هرتز، خازن های شما باید به اندازه کافی بزرگ باشند تا بدون ضرر زیاد این کار را انجام دهند.

خازن در سراسر مقاومت emitter - که به عنوان شناخته شده است خازن- همچنین تفاوت بزرگی ایجاد می کند.کمک می کند افزایش افزایش دهنده برای سیگنال های AC را افزایش دهیدبشراگر این خازن خیلی کوچک باشد ، ممکن است مدار شما از دست دادن در فرکانس های پایین تربشراما با ارزش مناسب ، عملکرد را افزایش می دهد بدون اینکه بر تنظیم DC شما تأثیر بگذارد.

درک این امر به شما در انتخاب قطعاتی که تقویت کننده شما هستند کمک می کند بهتر کار کردن برای سیگنالهایی که از آن استفاده می کنید ، چه باشد صوتی ، سنسورها یا سایر منابع ACبشرپس از قطع کردن آن ، تنظیم طراحی خود برای محدوده فرکانس های مختلف بسیار آسان تر می شود.

نحوه اندازه گیری و آزمایش مدار تقویت کننده خود

پس از قرار دادن مدار تقویت کننده خود ، ایده خوبی است بررسی کنید که همه چیز است ، همانطور که انتظار می رفت کار می کندبشرشما نیازی به ابزار پیچیده ندارید - ساده مولتی متر اغلب برای شروع کافی است ، و نوسانوسکوپ اگر می خواهید با جزئیات بیشتری به سیگنال نگاه کنید ، مفید است.

با استفاده از مولتی متر برای بررسی شروع کنید ولتاژ عرضه و تأیید کنید که به مدار رسیده است.سپس ولتاژ را در جمع کننده ، پایه ، وت پریشانی از ترانزیستوردر بیشتر موارد ، جمع کننده باید جایی در حدود نیمی از ولتاژ تأمین باشد، در حالی که انتشار دهنده کمی بالاتر از زمین خواهد بود.در پایه باید در مورد 0.6 ولت بالاتر از انتشار دهنده اگر از ترانزیستور سیلیکون استفاده می کنید.این خوانش ها به شما کمک می کند بدانید که آیا ترانزیستور به درستی مغرضانه است و آماده تقویت

اگر شما سیگنال و نوسانوسکوپ، می توانید آزمایش کنید که چگونه تقویت کننده یک سیگنال کوچک AC را کنترل می کند.اتصال a موج سینوسی با فرکانس پایین به ورودی و خروجی موجود در دامنه را بررسی کنید.شما باید یک نسخه بزرگتر سیگنال ورودی ، وارونهبشراگر خروجی به نظر برسد خیلی ضعیف یا تحریف شدهمقادیر مقاومت یا خازن خود را دوبار بررسی کنید.

حتی بدون دامنه ، می توانید از یک استفاده کنید سیگنال صوتی- مانند تلفن یا پخش کننده موسیقی - و یک اتصال بلندگو به خروجی از طریق خازنبشراگر صدا را می شنوید ، این بدان معنی است که تقویت کننده کار می کند.

تست کمک می کند تا اطمینان حاصل کنید که مدار شما آنچه را که قرار است انجام دهد ، انجام می دهد ، و همچنین به شما می دهد نسبت به نحوه رفتار بهتر احساس کنیدبشراین یک مرحله ساده اما مفید است که باعث می شود پروژه شما باشد قابل اطمینان تر

کمک بیشتر در انتخاب ترانزیستورها

همانطور که وقت بیشتری را صرف کار با آن می کنید مدارهای ترانزیستور، به خصوص رایج تقویت کننده های نرم کننده، انتخاب ترانزیستور راست آسان تر و طبیعی تر می شود.در ابتدا ، ممکن است احساس شود گزینه های بسیار زیادی وجود دارد ، اما با گذشت زمان ، درک بهتری از آنچه برای انواع مختلف مدارها بهتر است ، می گیرید.شما شروع به تشخیص الگوها می کنید - مانند کدام ترانزیستورها برای آن مفید هستند تقویت کننده های هدف کلی و کدام یک مناسب تر است تعویضبشر

برای مدارهای تقویت کننده، شما معمولاً یک ترانزیستور می خواهید که ارائه دهد سود شایسته، شما را اداره می کند ولتاژ عرضه به راحتی ، و عملکرد خوبی در بسامد شما با آن کار می کنیدشما همیشه به چیزی بالا نیاز ندارید ترانزیستورهای مشترک ، مقرون به صرفه کاملاً خوب کار کنید تقویت کننده های اصلی صوتی یا سیگنالبشر

از طرف دیگر ، اگر در حال ساخت مدار هستید که ترانزیستور بیشتر شبیه به یک است سوئیچ خاموش- به عنوان کنترل یک LED ، موتور یا رله- بهتر است انتخاب کنید ترانزیستوربشراینها طراحی شده اند سریع روشن و خاموش شوید و دسته تغییرات شدید در جریان بدون تاخیرحتی اگر یک ترانزیستور دارای رتبه بالا یا زمان پاسخ سریع (مانند یک FT بالا) ، همیشه به این معنی نیست که در مدار تعویض عملکرد خوبی داشته باشد. تعویض ترانزیستورها برای رسیدگی ساخته شده اند انتقال سریع و بارهای ناگهانی به طور مؤثرتر

بنابراین به عنوان یک قاعده کلی ، سعی کنید ترانزیستور را با کار مطابقت دهید باید انجام دهدبا تمرین چند مورد پیدا خواهید کرد گزینه های رفتن این کار در بیشتر مدارهای شما.خواه برای تقویت سیگنال یا عمل به عنوان یک سوئیچ دیجیتال، با استفاده از نوع راست ترانزیستور به مدارهای شما کمک می کند تا با اطمینان بیشتری اجرا کنند و فقط به روشی که انتظار دارید انجام دهید.

پایان

اکنون که شما بررسی کرده اید که چگونه یک آمپلی فایر مشترک نرم افزاری کار می کند و چگونه می توانید یک قدم به قدم بسازید ، باید احساس اطمینان بیشتری کنید که مدار خود را در کنار هم قرار دهید.این که آیا شما با سیگنال های منطق ساده کار می کنید یا ورودی های AC مانند صوتی را تقویت می کنید ، این نوع مدار یک انتخاب محکم است.فقط به یاد داشته باشید که وقت خود را با محاسبات بگذرانید و مقادیر مؤلفه خود را دوبار بررسی کنید.با کمی تمرین ، ایجاد آمپلی فایرهایی که برای هر پروژه ای که روی آن کار می کنید به خوبی کار می کنند ، آسان تر خواهید یافت.
