در XC4VLX100-10FFG1148C یک FPGA با کارایی بالا از Xilinx (اکنون AMD) است که متعلق به خانواده Virtex-4 LX است که در یک فرآیند مس 90 نانومتر ساخته شده است.این دستگاه برای پیاده سازی های منطق دیجیتال پیچیده طراحی شده است و بخشی از سری LX است که بر منطق و منابع حافظه بدون فرستنده سریال سریال پر سرعت تأکید دارد.با بسته بندی 1148 توپ FCBGA و درجه حرارت تجاری آن ، یکی از گزینه های با ظرفیت بالاتر در ترکیب LX را نشان می دهد.
به دنبال xc4vlx100-10ffg1148c هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.
• ظرفیت منطقی
XC4VLX100-10FFG1148C 110،592 سلول منطقی را فراهم می کند و امکان اجرای طرح های دیجیتالی پیچیده در یک دستگاه واحد را فراهم می کند.این ظرفیت منطق بزرگ باعث می شود که برای عملکردهای پردازش و کنترل با چگالی بالا مناسب باشد.
• حافظه تعبیه شده و توزیع شده
این کشور در حدود 4.22 مگابایت حافظه کل ، ترکیب RAM بلوک و RAM توزیع شده است.این معماری حافظه بدون نیاز به حافظه خارجی گسترده ، از ذخیره سازی داده های کارآمد ، بافر و پردازش روی تراشه پشتیبانی می کند.
• منابع گسترده I/O
این دستگاه 768 پین I/O کاربر را ارائه می دهد و انعطاف پذیری را برای رابط با اجزای مختلف و سیستم های خارجی ارائه می دهد.این I/OS طیف گسترده ای از استانداردها را از طریق ویژگی Selectio insploy ، تقویت اتصال به سطح صفحه پشتیبانی می کند.
• هسته با کارایی بالا
FPGA با استفاده از ولتاژ هسته 1.2 ولت ، از ساعت داخلی تا تقریباً 500 مگاهرتز پشتیبانی می کند و عملکرد منطق سریع را ارائه می دهد.این امر عملکرد قابل اعتماد در خواستار برنامه های پر سرعت را تضمین می کند.
• دامنه دمای تجاری
این دستگاه برای 0 درجه سانتیگراد تا +85 درجه سانتیگراد ، برای محیط های تجاری طراحی شده است.این عملکرد پایدار را در شرایط عملیاتی معمولی برای سیستم های صنعتی و تعبیه شده حفظ می کند.

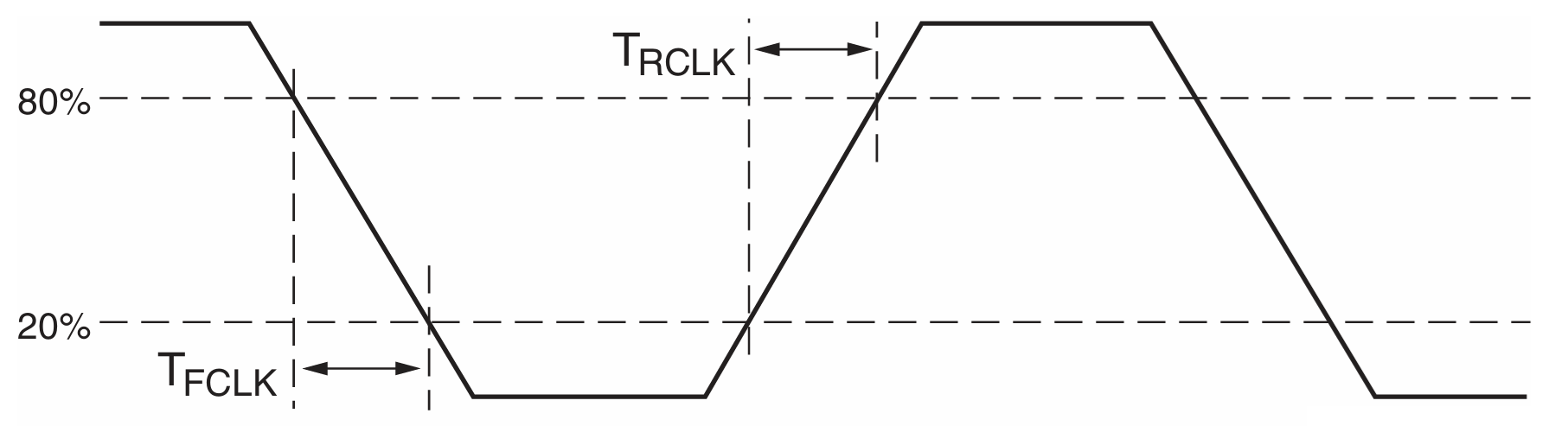

نمودار اندازه گیری ساعت و زمان سقوط ساعت را برای XC4VLX100-10FFG1148C نشان می دهد ، با تمرکز بر TRCLK (زمان افزایش) و tFCLK (زمان پاییز) بین سطح ولتاژ 20 ٪ و 80 ٪ سیگنال ساعت.این نشان می دهد که چقدر سریع ساعت از پایین به بالا و زیاد به پایین منتقل می شود ، که برای حفظ یکپارچگی زمان بندی و عملکرد قابل اعتماد FPGA بسیار عالی است.کنترل دقیق این لبه ها همگام سازی دقیق منطق داخلی و رابط های خارجی را تضمین می کند.در XC4VLX100-10FFG1148C ، حفظ زمان افزایش و سقوط مناسب برای عملکرد پر سرعت پایدار و به حداقل رساندن اعوجاج سیگنال مهم است.

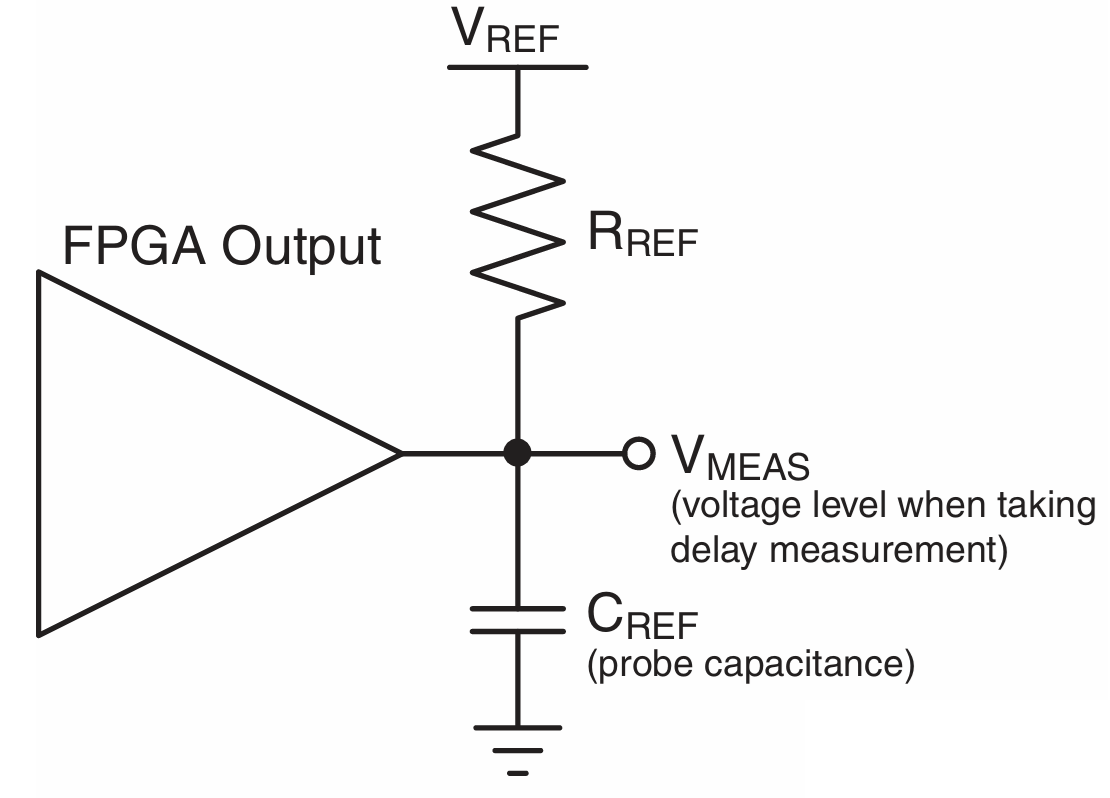

این نمودار مجموعه تست تعمیم یافته مورد استفاده برای اندازه گیری تأخیرهای خروجی و خصوصیات سیگنال XC4VLX100-10FFG1148C FPGA را نشان می دهد.مقاومت مرجع (rپیروز) و خازن (جپیروز) با V به خروجی FPGA متصل می شونداندازه نمایندگی سطح ولتاژ که در آن اندازه گیری زمان انجام می شود.این تنظیم استاندارد ، اندازه گیری مداوم و دقیق تأخیرهای انتقال سیگنال را در محیط های مختلف آزمایش تضمین می کند.برای XC4VLX100-10FFG1148C ، این برای اعتبار سنجی عملکرد I/O با سرعت بالا مهم است و اطمینان از اینکه دستگاه مشخصات زمان بندی را در برنامه های واقعی مطابقت می دهد.
|
نوع |
پارامتر |
|
سازنده |
AMD/Xilinx |
|
سری |
Virtex®-4 LX |
|
بسته بندی |
سینی |
|
وضعیت جزئی |
فعال |
|
تعداد آزمایشگاه ها/CLBS |
12288 |
|
تعداد عناصر/سلول های منطقی |
110592 |
|
کل بیت های قوچ |
4423680 |
|
تعداد I/O |
768 |
|
ولتاژ - عرضه |
1.14 V ~ 1.26 V |
|
نوع نصب |
سطح سطح |
|
دمای عملیاتی |
0 درجه سانتیگراد 85 درجه سانتیگراد (TJ) |
|
بسته / مورد |
1148-BBGA ، FCBGA |
|
بسته دستگاه تأمین کننده |
1148-fcpbga (35 35 35) |
|
شماره محصول پایه |
xc4vlx100 |
1. سیستم های پردازش سیگنال دیجیتال (DSP)
XC4VLX100-10FFG1148C به لطف ظرفیت منطق بزرگ و حافظه تعبیه شده ، برای اجرای الگوریتم های DSP با کارایی بالا مناسب است.می توانید خطوط لوله پردازش سفارشی را ایجاد کنید که محاسبات فشرده را به موقع انجام می دهند.این امر آن را برای برنامه هایی مانند پردازش تصویر ، سیستم های رادار و فیلتر پیشرفته ایده آل می کند.
2. شتاب سیستم تعبیه شده
با استفاده از معماری انعطاف پذیر ، از این دستگاه به طور گسترده ای برای تسریع در عملکرد سیستم تعبیه شده مانند کنترل پروتکل ، مدیریت اتوبوس و بارگیری سخت افزار استفاده می شود.با تغییر وظایف از نرم افزار به پارچه FPGA ، پاسخگویی سیستم را بهبود می بخشد.این امکان را برای بهینه سازی عملکرد ضمن حفظ انعطاف پذیری طراحی فراهم می کند.
3. تجهیزات ارتباطی و شبکه
تعداد I/O بالا و قابلیت پردازش FPGA آن را برای زیرساخت های ارتباطی ، از جمله سوئیچ ها ، روترها و پل های رابط مناسب می کند.این می تواند پروتکل های پیچیده شبکه و جریان داده های پهنای باند را با تأخیر کم مدیریت کند.این امر باعث می شود که آن را به یک انتخاب قابل اعتماد برای شبکه های ستون فقرات و سیستم های مرکز داده تبدیل کند.
4. کسب و پردازش داده های پر سرعت
XC4VLX100-10FFG1148C در برنامه هایی که نیاز به ضبط و پردازش سریع داده ها مانند ابزار دقیق و تجهیزات علمی دارند ، برتری دارد.منابع حافظه و منطق تعبیه شده آن ، بافر سریع و دستکاری داده های موازی را امکان پذیر می کند.این کار کارآمد از حجم داده های بزرگ در محیط ها را تضمین می کند.
|
مشخصات |
XC4VLX100-10FFG1148C |
xc4vlx100-10ffg1148i |
xc4vlx100-11ffg1148c |
XC4VLX100-10FF1148C |
XC4VLX100-10FFG1513C |
xc4vlx100-12ffg1148c |
|
سازنده |
Xilinx (AMD) |
Xilinx (AMD) |
Xilinx (AMD) |
Xilinx (AMD) |
Xilinx (AMD) |
Xilinx (AMD) |
|
خانواده |
Virtex-4 LX |
Virtex-4 LX |
Virtex-4 LX |
Virtex-4 LX |
Virtex-4 LX |
Virtex-4 LX |
|
ظرفیت منطقی |
110،592 سلول |
110،592 سلول |
110،592 سلول |
110،592 سلول |
110،592 سلول |
110،592 سلول |
|
نوع بسته بندی |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
|
شمارش توپ |
1148 |
1148 |
1148 |
1148 |
1513 |
1148 |
|
درجه سرعت |
–10 |
–10 |
–11 |
–10 |
–10 |
–12 |
|
درجه درجه حرارت |
تجاری (ج) |
صنعتی (من) |
تجاری (ج) |
تجاری (ج) |
تجاری (ج) |
تجاری (ج) |
|
ولتاژ اصلی |
1.2 ولت |
1.2 ولت |
1.2 ولت |
1.2 ولت |
1.2 ولت |
1.2 ولت |
|
دامنه دمای عملیاتی |
0 درجه سانتیگراد تا +85 درجه سانتیگراد |
-40 درجه سانتیگراد تا +100 درجه سانتیگراد |
0 درجه سانتیگراد تا +85 درجه سانتیگراد |
0 درجه سانتیگراد تا +85 درجه سانتیگراد |
0 درجه سانتیگراد تا +85 درجه سانتیگراد |
0 درجه سانتیگراد تا +85 درجه سانتیگراد |
|
تفاوت |
قسمت پایه ، PKG استاندارد |
پشتیبانی دما صنعتی |
درجه سرعت بالاتر |
فاقد نام "G" است |
بسته بزرگتر ، بیشتر I/O |
سریعترین سرعت در سری |
قبل از برنامه نویسی XC4VLX100-10FFG1148C ، باید اطمینان حاصل کنید که محیط توسعه و پرونده های پیکربندی شما به درستی تنظیم شده است.دستگاه از چندین حالت پیکربندی پشتیبانی می کند ، بنابراین انتخاب اولیه مناسب یک فرآیند برنامه نویسی صاف و موفق را تضمین می کند.
1. دستگاه را برق کنید
با استفاده از برق در FPGA با استفاده از ریل های ولتاژ مورد نیاز (VCCINT ، VCCAUX و VCC_CONFIG) شروع کنید.شما باید اطمینان حاصل کنید که این ولتاژها قبل از شروع هر پیکربندی به سطح پایدار می رسند.توالی مناسب قدرت برای جلوگیری از خطاهای اولیه سازی مناسب است.
2. حالت پیکربندی را انتخاب کنید
در مرحله بعد ، FPGA پین های حالت خود را در لبه در حال افزایش init_b نمونه می کند تا مشخص شود از روش پیکربندی استفاده می شود.بسته به تنظیم خود می توانید از JTAG ، Slave Serial ، Master Serial یا SelectMap انتخاب کنید.اطمینان حاصل کنید که پین های حالت به درستی تنظیم شده اند ، زیرا آنها نحوه بارگیری بیت استریت را کنترل می کنند.
3. دستگاه را اولیه کنید
FPGA حافظه پیکربندی خود را پاک می کند و برای بارگذاری بیت استریم در حین اولیه سازی آماده می شود.در این مرحله از سیگنالهایی مانند init_b ، GWE و GTS برای تنظیم دستگاه در حالت شناخته شده استفاده می شود.شما باید اطمینان حاصل کنید که تمام سیگنال های اولیه سازی همانطور که انتظار می رفت قبل از اقدام رفتار می کنند.
4. bitstream را بارگیری کنید
با استفاده از رابط انتخابی خود ، اکنون Bitstream پیکربندی را در FPGA پخش می کنید.به عنوان مثال ، در صورت استفاده از JTAG ، bitstream به صورت سریال به حافظه پیکربندی دستگاه منتقل می شود.انتقال دقیق و کامل بیت استریم برای برنامه نویسی موفق مورد نیاز است.
5. فرآیند پیکربندی را شروع کنید
پس از بارگیری کامل Bitstream ، FPGA از حالت Shift خارج می شود و دنباله راه اندازی را شروع می کند.یک دستور jStart یا فرآیند معادل آن باعث می شود دستگاه نهایی شود.شما باید به FPGA اجازه دهید این مرحله را بدون وقفه انجام دهد.
6. پیکربندی کامل را وارد کنید و حالت کاربر را وارد کنید
FPGA به طور خودکار یکپارچگی BitStream را با استفاده از CRC بررسی می کند و در صورت اعتبار ، سیگنال انجام شده را ادعا می کند.پس از این اتفاق ، منطق کاربر فعال می شود و دستگاه مطابق با طراحی شما کار می کند.در این مرحله ، فرآیند پیکربندی کامل است و FPGA کاملاً کاربردی است.
7. تأیید اختیاری
در آخر ، می توانید یک مرحله بازخوانی یا تأیید را انجام دهید تا از پیکربندی موفقیت آمیز باشد.این بسته به روشی که استفاده کرده اید ، می توانید از طریق JTAG یا SelectMap انجام شود.اگرچه اختیاری است ، اما برای تأیید برنامه نویسی مناسب برای سیستم ها بسیار توصیه می شود.
• مصرف برق کلی در مقایسه با بسیاری از FPGA های 90 نانومتر پایین تر است.
• توسط یک اکوسیستم طراحی بالغ و پایدار پشتیبانی می شود.
• نسبت عملکرد به هزینه برای تولید خود.
• معماری ASMBL مدولار باعث افزایش کارایی طراحی می شود.
• پلت فرم قابل اعتماد و اثبات شده برای طرح های دیرینه.
• بر اساس فناوری میراث با پشتیبانی در آینده محدود.
• فاقد فرستنده سریال با سرعت بالا در خانواده های جدیدتر است.
• مقیاس پذیری و انعطاف پذیری پایین تر در مقایسه با FPGA های مدرن.
• چالش های بالقوه منابع به دلیل سن محصول.
• در استفاده زیاد به قدرت و مدیریت حرارتی نیاز دارد.
|
پارامتر |
ابعاد |
|
نوع بسته بندی |
FFG1148 (FLIP-Chip Fine-Pitch BGA) |
|
زمین |
1.00 میلی متر |
|
اندازه بدن بسته (L × W) |
35.00 میلی متر × 35.00 میلی متر |
|
اندازه بدن بسته (L × W ، اینچ) |
1.378 در 1.378 پوند در |
|
ارتفاع بسته کلی (A) |
3.40 میلی متر (معمولی) |
|
ارتفاع بسته کلی (A ، اینچ) |
0.134 در (معمولی) |
|
تحمل اندازه بدن |
0.20 میلی متر |
|
توپ |
34 × 34 (شبکه زمین 1.00 میلی متر) |
|
شمارش توپ |
1،148 توپ |
|
قطر توپ (اسمی) |
0.60 میلی متر |
|
ضخامت بستر (B) |
1.00 میلی متر |
|
ارتفاع ایستاده (A1) |
0.40 میلی متر (اسمی) |
|
اندازه کلاه فلزی / فلزی |
مربع 32 میلی متر ((منطقه معمولی فلزی) |
|
نوع نصب |
سطح سطح |
XC4VLX100-10FFG1148C توسط تولید می شود زیلینکس، یک پیشگام در زمینه دستگاه های منطقی قابل برنامه ریزی.در سال 2022 ، Xilinx بخشی از شد amd (دستگاههای میکرو پیشرفته) ، تقویت بیشتر موقعیت خود در محاسبات با کارایی بالا و فن آوری های تطبیقی.این ادغام تخصص FPGA Xilinx را با رهبری پردازش AMD ترکیب می کند ، و از پشتیبانی طولانی مدت و نوآوری قوی برای محصولاتی مانند XC4VLX100-10FFG1148C اطمینان می دهد.
XC4VLX100-10FFG1148C از تعداد سلول های منطقی بزرگ خود ، معماری حافظه انعطاف پذیر ، قابلیت های گسترده I/O و عملکرد جامد در تولید خود استفاده می کند.این پشتیبانی از یکپارچگی با سرعت بالا و یکپارچگی سیگنال قابل اعتماد است و آن را برای برنامه های کاربردی در سیستم های DSP ، شبکه و تعبیه شده مناسب می کند.در حالی که ثبات اثبات شده و اکوسیستم بالغ را ارائه می دهد ، اما فناوری میراث را با برخی مقیاس پذیری و محدودیت های منابع نشان می دهد ، و توجه دقیق را برای طرح های مدرن مهم می کند.
لطفاً یک سؤال ارسال کنید ، ما بلافاصله پاسخ خواهیم داد.
خانواده های جدیدتر مانند Virtex-6 ، 7 سری یا UltraScale سرعت بالاتری ، قدرت پایین تر و فرستنده های سریال یکپارچه را ارائه می دهند.با این حال ، XC4VLX100-10FFG1148C ارزش بسیار خوبی را برای سیستم های میراث پایدار فراهم می کند که به آخرین ویژگی ها احتیاج ندارند.
شما می توانید از مجموعه طراحی Xilinx ISE برای سنتز ، اجرای و تولید بیت استریم استفاده کنید.از آنجا که این یک خانواده قدیمی FPGA است ، ابزارهای جدیدتر مانند Vivado از آن پشتیبانی نمی کنند ، بنابراین اطمینان حاصل کنید که یک محیط توسعه سازگار دارید.
این دستگاه برای محدوده دمای تجاری 0 درجه سانتیگراد تا +85 درجه سانتیگراد رتبه بندی می شود و این امر را برای اکثر شرایط استاندارد صنعتی و تعبیه شده مناسب می کند.برای محیط های سخت تر ، نسخه ای با دامنه دمای طولانی ممکن است مورد نیاز باشد.
بلهبا داشتن یک ساعت داخلی 500 مگاهرتز و ظرفیت منطق بزرگ ، پردازش سیگنال با سرعت بالا را به طور کارآمد کنترل می کند.با این حال ، برای به حداکثر رساندن عملکرد ، باید محدودیت های زمان بندی مناسب و چیدمان های سطح صفحه را طراحی کنید.
در استفاده زیاد ، این FPGA می تواند گرمای قابل توجهی ایجاد کند.برای حفظ عملکرد و جلوگیری از خسارت یا آسیب های طولانی مدت ، باید جریان هوا ، هیت سینک ها یا طراحی حرارتی در سطح تخته را فراهم کنید.
