XC2S50-5TQG144I FPGA: ویژگی ها ، مشخصات ، برنامه ها و راهنمای برنامه نویسی

XC2S50-5TQG144I یک FPGA انعطاف پذیر و قدرتمند (آرایه دروازه قابل برنامه ریزی فیلد) از خانواده AMD Xilinx Spartan-II است.این برنامه برای پروژه های دیجیتالی طراحی شده است که نیاز به سفارشی سازی ، سرعت و قابلیت اطمینان دارند.این راهنما ویژگی ها ، مشخصات ، فرایند برنامه نویسی و استفاده از این FPGA را برای کمک به شما در درک نحوه استفاده از آن توضیح می دهد.

کاتالوگ

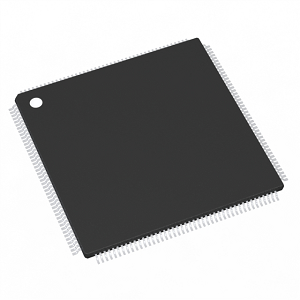

نمای کلی XC2S50-5TQG144I

در XC2S50-5TQG144i یک FPGA Spartan-II از AMD Xilinx است که برای پروژه های دیجیتالی که نیاز به انعطاف پذیری و عملکرد دارند ، طراحی شده است.دارای 50،000 دروازه سیستم و 1،728 سلول منطقی است که به آن امکان می دهد کارهای پیچیده را انجام دهد.تراشه شامل 384 بلوک منطق قابل تنظیم (CLB) و 32،768 بیت رم است که حافظه و قدرت پردازش خوبی به آن می دهد.با 92 پین ورودی/خروجی (I/O) ، می تواند به راحتی به سایر اجزای متصل شود.در یک بسته مسطح چهار ضلعی 144 پین (TQFP) قرار می گیرد که جمع و جور و استفاده آسان است.FPGA در 2.5 ولت (با دامنه ایمن 2.375 ولت تا 2.625 ولت) اجرا می شود و در دماهای بین -40 درجه سانتیگراد و 100 درجه سانتیگراد به خوبی کار می کند.این FPGA Spartan-II با فناوری 0.18 میکرون ساخته شده است و آن را کارآمد و قابل اطمینان می کند.این قابل برنامه ریزی است ، به این معنی که می توانید عملکردهای آن را در صورت لزوم به روز کنید.

برای یک راه حل مقرون به صرفه و با کارایی بالا ، قرار دادن یک سفارش فله با ما ، انتخاب بهینه است و از کیفیت برتر اطمینان می یابد.

مدل های CAD XC2S50-5TQG144I

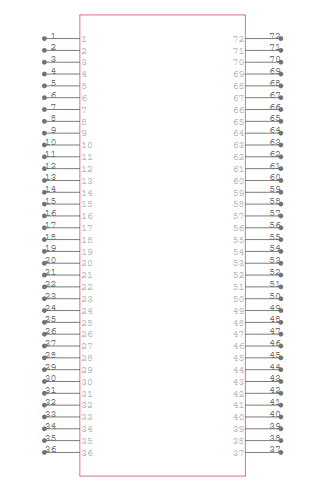

نماد XC2S50-5TQG144I

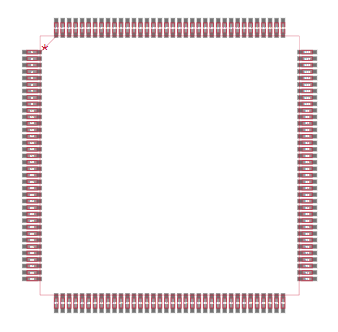

ردپای XC2S50-5TQG144I

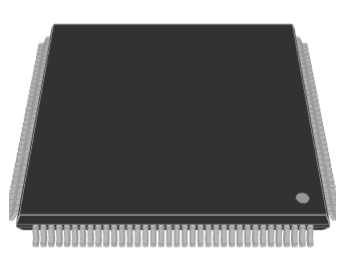

XC2S50-5TQG144I مدل 3D

ویژگی های XC2S50-5TQG144I

• دروازه های سیستم: XC2S50-5TQG144I FPGA تقریباً 50،000 دروازه سیستم را ارائه می دهد.این امر به آن اجازه می دهد تا از طرح ها و برنامه های پیچیده دیجیتالی پشتیبانی کند که نیاز به مقدار قابل توجهی از قابلیت های پردازش منطقی دارند.

• سلولهای منطقی: این دستگاه شامل 1،728 سلول منطقی است که اجرای تنظیمات منطق پیچیده و ایجاد ویژگی های مختلف دیجیتالی در FPGA را تسهیل می کند.

• بلوک های منطقی قابل تنظیم (CLB): این ویژگی دارای 384 بلوک منطق قابل تنظیم (CLB) است که پایه و اساس منطق FPGA را فراهم می کند.این بلوک ها را می توان برای پاسخگویی به نیازهای خاص طراحی ، برنامه ریزی و تنظیم مجدد کرد و باعث افزایش تطبیق پذیری کلی دستگاه شد.

• قوچ: FPGA مجهز به 32،768 بیت RAM داخلی است و قابلیت ذخیره سازی داده ها و قابلیت های بازیابی کارآمد را برای کارهای مربوط به دستکاری داده ها و ذخیره موقت داده ها ارائه می دهد.

• پین I/O: با 92 پین I/O ، XC2S50-5TQG144I اتصال خارجی کافی را تضمین می کند و به آن اجازه می دهد تا با سایر دستگاه ها و مؤلفه ها در یک سیستم برای ادغام جامع سیستم ارتباط برقرار کند.

• ولتاژ عملیاتی: دستگاه با ولتاژ اسمی 2.5 ولت ، با دامنه قابل قبول از 2.375 ولت تا 2.625 ولت کار می کند.این دامنه ولتاژ به اطمینان از عملکرد پایدار و عملکرد قابل اعتماد در شرایط مختلف الکتریکی کمک می کند.

• دامنه دما: XC2S50-5TQG144I به گونه ای طراحی شده است که به طور مؤثر در یک درجه حرارت گسترده ، از -40 درجه سانتیگراد تا 100 درجه سانتیگراد کار کند و آن را برای استقرار در محیط هایی با شرایط حرارتی چالش برانگیز مناسب می کند.

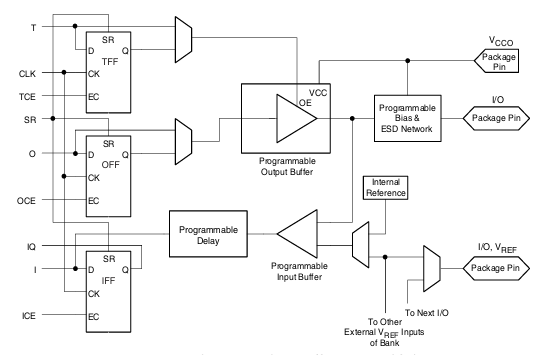

نمودار بلوک XC2S50-5TQG144I

نمودار نشان می دهد که چگونه سیگنال ها از داخل و خارج می شوند XC2S50-5TQG144I FPGAبشراین توضیح می دهد که چگونه تراشه سیگنال های ورودی و خروجی را برای برقراری ارتباط با سایر مؤلفه ها کنترل می کند.در طرف خروجی سیگنال ها از داخل FPGA می آیند و از طریق واحدهای ذخیره سازی به نام Flip-Flops عبور می کنند.این Flip-Flops داده ها را نگه می دارند و مطمئن می شوند که سیگنال ها در زمان مناسب تغییر می کنند.سیگنال ها سپس از یک بافر خروجی قابل برنامه ریزی عبور می کنند ، که تنظیم می کند که سیگنال چقدر قوی است و سرعت آن را کنترل می کند.همچنین یک سوئیچ (کنترل OE) وجود دارد که تصمیم می گیرد که آیا خروجی باید فعال باشد یا از کار خود خارج شود.قبل از رسیدن سیگنال به پین ​​های I/O ، که به دستگاه های دیگر متصل می شود ، یک مدار حفاظت از آسیب در برابر برق استاتیک جلوگیری می کند.در طرف ورودیسیگنال های خارج از خارج از طریق بافر ورودی قابل برنامه ریزی وارد می شوند ، که آنها را قبل از ارسال آنها به داخل FPGA پردازش می کند.یک واحد تأخیر قابل برنامه ریزی به تنظیم زمان سیگنال کمک می کند تا همه چیز در همگام سازی باقی بماند.FPGA همچنین می تواند از ولتاژ مرجع داخلی (VREF) برای مطابقت با سطح ولتاژ مختلف استفاده کند و کار با انواع مختلف مدارها را آسان تر می کند.برخی از پین های I/O این مرجع ولتاژ را به اشتراک می گذارند تا سیگنال ها را پایدار نگه دارند.این طرح به FPGA کمک می کند تا سیگنال ها را به طور کارآمد مدیریت کند و از زمان مناسب ، محافظت و سازگاری با اجزای الکترونیکی مختلف اطمینان حاصل کند.

مشخصات XC2S50-5TQG144I

نوع	پارامتر
سازنده	AMD Xilinx
سری	Spartan®-II
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	384
تعداد عناصر/سلول های منطقی	1728
کل بیت های قوچ	32،768
تعداد I/O	92
تعداد دروازه ها	50،000
ولتاژ - عرضه	2.375V ~ 2.625V
نوع نصب	سطح سطح
دمای عملیاتی	-40 درجه سانتیگراد 100 درجه سانتیگراد (TJ)
بسته / مورد	144-lqfp
بسته دستگاه تأمین کننده	144-TQFP (20x20)
شماره محصول پایه	xc2s50

برنامه های XC2S50-5TQG144I

سیستم های تعبیه شده

در سیستم های تعبیه شده ، XC2S50-5TQG144I منطق لازم را برای برنامه های مبتنی بر میکروکنترلر فراهم می کند.این دستگاه به طور گسترده در الکترونیک خودرو ، دستگاه های قابل حمل و روباتیک در مقیاس کوچک برای تقویت عملکرد و پاسخگویی استفاده می شود.

پردازش سیگنال

FPGA در کارهای پردازش سیگنال برتری دارد ، جایی که توانایی انجام پردازش موازی لازم است.این ایده برای پردازش صوتی و تصویری ، ارتباطات از راه دور و تجزیه و تحلیل داده ها ایده آل است و اسب بخار را برای رسیدگی به الگوریتم های پیچیده و جریان داده های پر سرعت فراهم می کند.

سیستم های کنترل صنعتی

سیستم های کنترل صنعتی از استحکام و برنامه نویسی این FPGA بهره مند می شوند و آن را برای برنامه هایی مانند کنترل فرآیند ، اتوماسیون دستگاه و نظارت بر سیستم مناسب می کنند.قابلیت اطمینان آن عملکرد مداوم در محیط هایی را که نیاز به دقت و ثبات عملیاتی دارند ، تضمین می کند.

سیستم های ارتباطی

در سیستم های ارتباطی ، XC2S50-5TQG144I به مدیریت انتقال و پذیرش داده ها ، فعالیتهای حمایتی مانند مدولاسیون سیگنال و تخریب ، تبدیل پروتکل و مسیریابی شبکه کمک می کند.سازگاری آن در تحول زیرساخت های ارتباطات از راه دور و فن آوری های بی سیم در حال ظهور مهم است.

نمونه سازی و توسعه

FPGA همچنین برای نمونه سازی مدارهای دیجیتال به طور گسترده استفاده می شود.بسیاری از آنها برای آزمایش و پالایش ایده های خود قبل از تولید نهایی ، به ویژه در پروژه های پیچیده طراحی تراشه ASIC و سفارشی استفاده می کنند.این توانایی باعث کاهش زمان و هزینه های توسعه می شود و مسیر را از مفهوم به بازار تسریع می کند.

XC2S50-5TQG144I قطعات مشابه

• XC2S50-5TQ144i

• XC2S50-5PQ208C

• XC2S50-6PQ208C

مزایای XC2S50-5TQG144I

مقرون به صرفه

XC2S50-5TQG144I از قیمت مناسب خود برخوردار است و ویژگی های بیشتری را برای هر دلار نسبت به بسیاری از FPGA های رقیب ارائه می دهد.این مقرون به صرفه از طریق فناوری پیشرفته فرآیند و یک معماری کارآمد حاصل می شود و امکان استقرار گسترده تر در بازارهای حساس به هزینه را فراهم می کند.

I/O با کارایی بالا و بسته بندی

این FPGA طیف گسترده ای از استانداردهای I/O را پشتیبانی می کند و در گزینه های مختلف بسته بندی مقرون به صرفه در دسترس است.این ویژگی ها اطمینان حاصل می کنند که دستگاه می تواند بدون قربانی عملکرد در چندین برنامه کاربردی ادغام شود ، و آن را برای بازارهای سطح بالا و حجم محور ایده آل می کند که در آن تطبیق پذیری رابط و محدودیت های جسمی عواملی هستند.

ویژگی های سطح سیستم

مجهز به ویژگی های مدیریت حافظه پیشرفته مانند RAM توزیع شده و RAM بلوک قابل تنظیم ، XC2S50-5TQG144I باعث افزایش کارایی دست زدن به داده ها می شود.این ویژگی ها وظایف ذخیره سازی و پردازش داده های پیچیده را تسهیل می کند و باعث افزایش عملکرد و مقیاس پذیری کلی سیستم می شود.

قابل برنامه ریزی

قابلیت برنامه ریزی مجدد XC2S50-5TQG144I اجازه می دهد تا اصلاحات نامحدود در پیکربندی آن ، که در مرحله توسعه مفید است ، اصلاح شود.این انعطاف پذیری امکان تصحیح طرح ها را از طریق به روزرسانی های تکراری بدون هزینه های سخت افزاری اضافی ، تقویت نوآوری و کاهش زمان به محصول نهایی فراهم می کند.

مراحل برنامه نویسی XC2S50-5TQG144I

برنامه نویسی XC2S50-5TQG144I FPGA از سری Spartan-II AMD Xilinx شامل یک سری ساختاری از مراحل است که برای ترجمه کارآمد یک طرح دیجیتال به یک پیکربندی FPGA کاربردی طراحی شده است.در اینجا یک راهنمای یکپارچه و مفصل برای کمک به شما در فرآیند برنامه نویسی وجود دارد:

1. ورودی طراحی

با مرحله ورود به طراحی ، جایی که منطق دیجیتالی خود را با استفاده از یک زبان توصیف سخت افزاری (HDL) مانند VHDL یا Verilog ایجاد می کنید ، شروع کنید.این مرحله اولیه شامل جزئیات عملکرد و منطقی است که می خواهید در FPGA پیاده سازی کنید.لازم است که طراحی شما دقیق باشد و به طور دقیق عملیات مورد نظر را برای اطمینان از سنتز و اجرای موفقیت آمیز نشان دهد.

2. سنتز

در مرحله سنتز ، از یک ابزار سنتز برای تبدیل کد HDL خود به لیست خالص استفاده کنید.Netlist تجزیه و تحلیل طراحی شما به فرمی است که شامل عناصر منطقی مختلف به هم پیوسته مانند دروازه و فلیپ فلاپ است.این فرآیند طرح نظری شما را به یک طرح عملی تبدیل می کند که FPGA می تواند آن را درک و پیاده سازی کند.

3. اجرای

اجرای شامل چندین مرحله زیر است: نقشه برداری ، قرار دادن و مسیریابی.نقشه برداری عناصر لیست خالص خود را به بلوک های منطقی خاص در FPGA اختصاص می دهد.قرار دادن مکان های فیزیکی این بلوک ها در تراشه FPGA برای بهینه سازی عملکرد و استفاده از منابع تعیین می کند.مسیریابی این بلوک ها را از طریق منابع اتصال قابل برنامه ریزی FPGA متصل می کند.این مرحله تضمین می کند که طراحی با تمام محدودیت های فیزیکی و عملکردی مطابقت دارد.

4- تعریف محدودیت

در طی فرآیند طراحی ، تعریف محدودیت ها مورد نیاز است.محدودیت ها ابزارهای پیاده سازی را با مشخص کردن الزامات مانند زمان بندی (چقدر سریع باید FPGA باید کار کند) و تکالیف PIN (که پین ​​های روی FPGA به قسمت های مختلف سخت افزار شما متصل می شوند) راهنمایی می کنند.اینها در یک پرونده محدودیت کاربر (UCF) بیان شده است ، که به تنظیم دقیق طرح برای رعایت استانداردهای عملیاتی خاص کمک می کند.

5. نسل bitstream

هنگامی که طراحی شما با موفقیت از مرحله اجرای عبور کرد ، مرحله بعدی تولید یک فایل bitstream است.این پرونده شامل تمام داده های پیکربندی مورد نیاز FPGA برای اجرای طرح است.Bitstream خروجی نهایی فرآیند برنامه نویسی است که نمایانگر وضعیت کامل و برنامه ریزی شده FPGA است.

6. برنامه نویسی دستگاه

مرحله آخر بارگذاری BitStream در FPGA XC2S50-5TQG144I است که بسته به تنظیمات شما می توان با استفاده از حالت های مختلف پیکربندی انجام داد.در حالت سریال اصلی، FPGA به طور مستقل داده های پیکربندی را از یک سریال پیوست شده (حافظه فقط خواندنی قابل برنامه ریزی) می خواند. حالت سریال برده به یک دستگاه اصلی خارجی ، مانند میکروکنترلر ، اجازه می دهد تا داده های پیکربندی FPGA را به صورت سریال تغذیه کند. حالت موازی برده با تهیه داده های پیکربندی به موازات یک دستگاه اصلی خارجی ، برنامه نویسی با سرعت بالا را امکان پذیر می کند.در آخر ، حالت اسکن مرزی (JTAG) از رابط JTAG برای برنامه نویسی و آزمایش استفاده می کند ، و آن را در طول توسعه برای اشکال زدایی و تأیید تکراری مفید می کند.

ابعاد بسته بندی XC2S50-5TQG144I

در XC2S50-5TQG144i یک آرایه دروازه قابل برنامه ریزی در زمینه (FPGA) از خانواده اسپارتان II Xilinx است که در یک بسته بندی چهار ضلعی نازک چهارگوش (TQFP)بشراین بسته اقدام می کند 20 میلی متر در 20 میلی متربشر

تولید کننده XC2S50-5TQG144I

XC2S50-5TQG144I FPGA از خانواده Spartan-II است که توسط AMD Xilinx ساخته شده است.Xilinx ، اکنون بخشی از amd، یک شرکت نیمه هادی پیشرو است که متخصص در FPGA ها ، SOC های سازگار و سایر دستگاه های منطقی قابل برنامه ریزی است.XC2S50-5TQG144I در ابتدا تحت سری Xilinx Spartan-II ساخته شده است و 50،000 دروازه سیستم و 1،728 سلول منطقی را ارائه می دهد ، که برای برنامه های با کارایی بالا و در عین حال مقرون به صرفه طراحی شده است.این شرکت با کسب Xilinx توسط AMD ، ضمن پیشبرد معماری های جدیدتر FPGA ، همچنان از محصولات میراث مانند سری Spartan-II پشتیبانی می کند.با این حال ، XC2S50-5TQG144I یک FPGA نسل مسن تر است و ممکن است با توجه به تغییر تغییر AMD Xilinx به خانواده های پیشرفته تر FPGA ، با منسوخ نهایی روبرو شود.

پایان

XC2S50-5TQG144I FPGA یک تراشه مقرون به صرفه و قابل برنامه ریزی است که عملکرد و انعطاف پذیری بسیار خوبی را ارائه می دهد.به دلیل پردازش پر سرعت و گزینه های اتصال قوی ، در سیستم های تعبیه شده ، ماشین های صنعتی و شبکه های ارتباطی مورد استفاده قرار می گیرد.این FPGA با توانایی برنامه ریزی و به روزرسانی خود ، به آزمایش و توسعه ایده های جدید قبل از تولید نهایی کمک می کند.اگرچه FPGA های جدیدتر در دسترس هستند ، این مدل یک انتخاب محکم برای پروژه هایی است که به یک راه حل FPGA قابل اعتماد و مقرون به صرفه نیاز دارند.این راهنما یک مرور کلی و ساده از ویژگی ها ، کاربردهای و برنامه های FPGA را ارائه می دهد و آن را به یک منبع ارزشمند برای همه تبدیل می کند.
