اینورتر برق چیست؟چگونه کار می کند، انواع، اجزا و برنامه های کاربردی

یک اینورتر برق به شما امکان می دهد برق DC را به برق AC تبدیل کنید تا بتوانید دستگاه های الکتریکی رایج را راه اندازی کنید.برای درک نحوه عملکرد آن، باید اجزای اصلی، اصل کار، انواع، مشخصات، مزایا، محدودیت ها و کاربردهای آن را بدانید.همچنین خواهید دید که چگونه اینورترهای برق با دستگاه هایی مانند سیستم های یو پی اس و مبدل ها متفاوت هستند.در پایان، فاکتورهای کلیدی در انتخاب اینورتر مناسب برای نیازهای خود را خواهید فهمید.

کاتالوگ

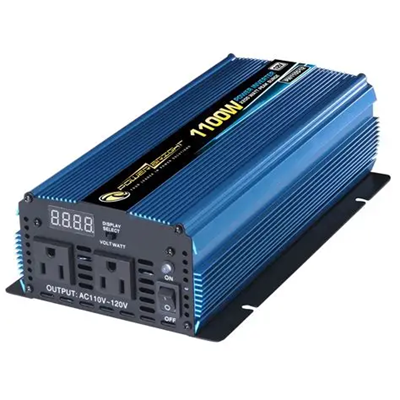

شکل 1. اینورتر برق قابل حمل

اینورتر برق چیست؟

اینورتر برق یک دستگاه الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می کند.برق DC معمولاً از منابعی مانند باتری‌ها، پنل‌های خورشیدی یا سیستم‌های الکتریکی خودرو تأمین می‌شود، در حالی که برق AC شکل استانداردی است که توسط اکثر لوازم خانگی و پریزهای دیواری استفاده می‌شود.هدف اصلی یک اینورتر برق این است که الکتریسیته DC را برای تجهیزات برق متناوب قابل استفاده کند.به عبارت ساده، به عنوان پلی بین منبع تغذیه DC و دستگاه های AC روزمره عمل می کند.به دلیل این عملکرد، اینورترهای قدرت به طور گسترده در هر جایی که برق ذخیره شده یا خارج از شبکه برای اجرای بارهای الکتریکی استاندارد نیاز دارد، استفاده می شود.

اجزای اصلی یک اینورتر برق

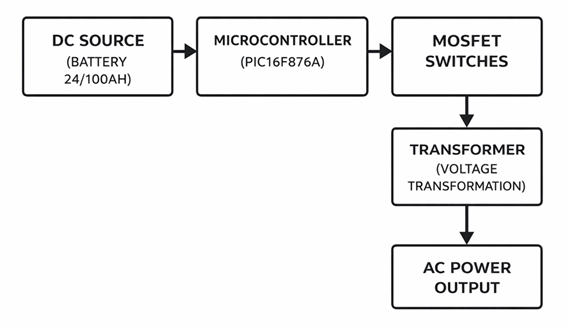

شکل 2. اجزای اصلی یک اینورتر برق

• منبع DC

این منبع برق ورودی اینورتر است.برق جریان مستقیم را تامین می کند که اینورتر آن را به جریان متناوب تبدیل می کند.در بسیاری از سیستم ها، منبع DC یک بانک باتری است که انرژی را برای استفاده قابل حمل، پشتیبان یا خارج از شبکه ذخیره می کند.

• میکروکنترلر

این قسمت به عنوان بخش کنترل اینورتر عمل می کند.سیگنال های زمان بندی را مدیریت می کند و به هماهنگ کردن نحوه عملکرد مرحله سوئیچینگ کمک می کند.در طراحی های عملی، کنترل کننده به ثابت و سازماندهی خروجی نیز کمک می کند.

• سوئیچ های ماسفت

ماسفت ها دستگاه های سوئیچینگ الکترونیکی هستند که در مرحله قدرت استفاده می شوند.آنها ورودی DC را با سرعت بالا روشن و خاموش می کنند تا الگوی الکتریکی متغیر مورد نیاز برای خروجی AC ایجاد شود.توانایی سوئیچینگ سریع آنها آنها را به یک انتخاب رایج در مدارهای اینورتر مدرن تبدیل می کند.

• ترانسفورماتور (تبدیل ولتاژ)

ترانسفورماتور سطح ولتاژ را برای مطابقت با خروجی مورد نیاز تنظیم می کند.در بسیاری از طرح های اینورتر، به افزایش ولتاژ به سطح AC بالاتر کمک می کند.همچنین در برخی از سیستم ها از ایزولاسیون الکتریکی پشتیبانی می کند.

• خروجی برق AC

این بخش خروجی نهایی اینورتر است.این جریان متناوب را ارائه می دهد که می تواند توسط وسایل یا تجهیزات متصل استفاده شود.خروجی طوری طراحی شده است که برق را به شکلی ارائه کند که دستگاه های AC بتوانند آن را بپذیرند.

اینورتر برق چگونه کار می کند؟

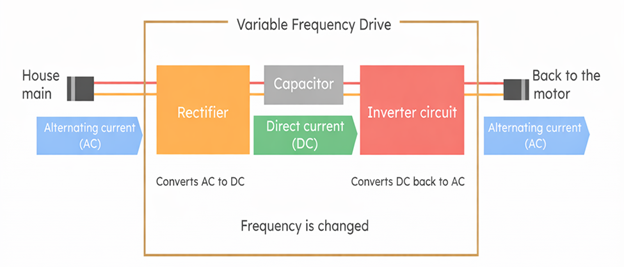

شکل 3. اصل کار اینورتر برق ساده شده

اینورتر برق با گرفتن الکتریسیته ثابت DC و تبدیل آن به یک خروجی الکتریکی متغیر که مانند برق AC رفتار می کند، کار می کند.ابتدا انرژی ورودی به صورت الکترونیکی پردازش می شود تا جریان را بتوان خیلی سریع به عقب و جلو سوئیچ کرد.این سوئیچینگ سریع یک الگوی متناوب به جای جریان ثابت یک طرفه موجود در برق DC ایجاد می کند.شکل موج سپس شکل می‌گیرد و شرطی‌سازی می‌شود تا بهتر با شکل الکتریسیته متناوب استفاده شده توسط دستگاه‌های رایج مطابقت داشته باشد.در بسیاری از طرح ها، ولتاژ نیز در طول فرآیند تنظیم می شود تا خروجی برای بار مورد نظر مناسب باشد.نتیجه یک منبع AC است که می تواند وسایل، ابزارها یا تجهیزات الکترونیکی را از باتری یا منبع DC دیگری اجرا کند.این تبدیل DC به AC از طریق سوئیچینگ با سرعت بالا، اصل کار اینورتر قدرت است.

انواع اینورتر برق

اینورتر موج مربعی

اینورتر موج مربعی ساده ترین نوع اینورتر قدرت است.این یک شکل موج پایه تولید می کند که به شدت بین ولتاژ مثبت و منفی با شکل دادن کمی در بین آنها سوئیچ می کند.از آنجایی که خروجی بسیار ناگهانی است، شکل موج مانند برق شهری معمولی صاف نیست.این طراحی ساده باعث می شود اینورترهای موج مربعی به راحتی ساخته شوند و پیچیدگی کمی داشته باشند.با این حال، خروجی ناهموار می تواند نویز، گرما یا عملکرد ضعیف در بسیاری از دستگاه های الکتریکی ایجاد کند.آنها عمدتاً برای بارهای مقاومتی بسیار اساسی و تجهیزات ساده ای که نیازی به برق تمیز ندارند مناسب هستند.در کاربردهای مدرن، اینورترهای موج مربعی کمتر رایج هستند، زیرا بسیاری از وسایل به شکل موج AC پایدارتری نیاز دارند.

اینورتر موج سینوسی اصلاح شده

یک اینورتر موج سینوسی اصلاح شده یک اینورتر قدرت است که شکل موج AC پلکانی یا پلکانی را تولید می کند.خروجی آن صاف تر از یک موج مربعی است، اما هنوز با موج سینوسی تمیز ارائه شده توسط شبکه برق یکسان نیست.این طرح به طور گسترده مورد استفاده قرار می گیرد زیرا تعادلی بین هزینه و عملکرد اساسی ارائه می دهد.بسیاری از دستگاه‌های رایج می‌توانند با قدرت موج سینوسی اصلاح‌شده، به‌ویژه بارهای خانگی ساده و برخی لوازم الکترونیکی کوچک کار کنند.با این حال، شکل موج پلکانی می تواند باعث وزوز، گرمای اضافی یا کاهش راندمان در تجهیزات حساس و دستگاه های موتور محور شود.به همین دلیل است که این نوع اینورتر اغلب برای بارهای همه منظوره به جای وسایل الکترونیکی ظریف استفاده می شود.در جایی که مقرون به صرفه بودن بیشتر از کیفیت شکل موج برتر اهمیت دارد، گزینه ای رایج باقی می ماند.

اینورتر موج سینوسی خالص

یک اینورتر موج سینوسی خالص یک اینورتر قدرت است که شکل موج AC صافی را بسیار نزدیک به برق استاندارد تولید می کند.خروجی آن به گونه ای طراحی شده است که با برق سینوسی تمیزی که در خانه ها، ادارات و بسیاری از سیستم های تجاری استفاده می شود، مطابقت داشته باشد.از آنجایی که شکل موج پایدار و تصفیه شده است، با لوازم الکترونیکی حساس، تجهیزات صوتی، تجهیزات پزشکی و وسایل دارای موتور به خوبی کار می کند.این خروجی پاک کننده همچنین به کاهش نویز الکتریکی، گرمای بیش از حد و مشکلات عملکرد در بارهای سخت کمک می کند.اینورترهای موج سینوسی خالص معمولاً زمانی انتخاب می شوند که کیفیت توان در اولویت باشد.آنها به ویژه در سیستم هایی که عملکرد قابل اعتماد بیشتر از هزینه اولیه کمتر اهمیت دارد، مفید هستند.به همین دلیل، این نوع به طور گسترده ای به عنوان گزینه ترجیحی برای برنامه های کاربردی پیشرفته یا حساس AC در نظر گرفته می شود

مشخصات اینورتر برق

	مشخصات
ولتاژ ورودی	ورودی DC مشترک سطوح: 12 ولت، 24 ولت یا 48 ولت DC.
ولتاژ خروجی	AC استاندارد خروجی: 110 ولت، 120 ولت، 220 ولت یا 230 ولت AC.
فرکانس خروجی	خروجی فرکانس: 50 هرتز یا 60 هرتز.
قدرت امتیازی	مستمر توان خروجی معمولاً 150 وات تا 5000 وات است.
قدرت موج	اوج قدرت کوتاه حدود 1.5× تا 2× توان نامی.
نوع شکل موج	شکل موج خروجی: موج مربعی، موج سینوسی اصلاح شده یا موج سینوسی خالص.
کارایی	معمولی راندمان تبدیل: 85% تا 95%.
قدرت بدون بار مصرف	استفاده از برق بیکار معمولاً 5 وات تا 25 وات.
اضافه بار حفاظت	حفاظت در حدود 100 تا 120 درصد توان نامی فعال می شود.
اتصال کوتاه حفاظت	خروجی بسته می شود در طول یک اتصال کوتاه بلافاصله پایین می آید.
ولتاژ پایین خاموش شدن	خاموشی رخ می دهد نزدیک به 10.5 ولت، 21 ولت یا 42 ولت بسته به ولتاژ سیستم.
ولتاژ بالا حفاظت	حفاظت بسته به ولتاژ سیستم نزدیک به 15 ولت، 30 ولت یا 60 ولت فعال می شود.
ولتاژ خروجی مقررات	ولتاژ خروجی در ± 5٪ از مقدار امتیاز حفظ می شود.
روش خنک کننده	سرمایش از گرما استفاده می کند سینک ها یا فن های خنک کننده.
عملیاتی محدوده دما	محدوده معمولی: -10 درجه سانتی گراد تا 50 درجه سانتی گراد

مزایا و محدودیت های اینورترهای برق

مزایای اینورترهای برق

• برق DC را به برق AC قابل استفاده تبدیل می کند.

• به باتری ها اجازه می دهد تا لوازم خانگی استاندارد را اجرا کنند.

• پشتیبانی از سیستم های قدرت قابل حمل.

• در تنظیمات خارج از شبکه به خوبی کار می کند.

• مفید در سیستم های انرژی خورشیدی.

• به تامین برق پشتیبان در هنگام قطعی کمک می کند.

• می تواند تجهیزات داخل وسایل نقلیه و RV ها را تامین کند.

• در اندازه های مختلف برای بارهای مختلف موجود است.

محدودیت های اینورترهای برق

• در هنگام تبدیل مقداری انرژی از بین می رود.

• کیفیت خروجی بستگی به نوع اینورتر دارد.

• شکل موج های با کیفیت پایین ممکن است بر دستگاه های حساس تأثیر بگذارد.

• هر اینورتر دارای محدودیت توان ثابت است.

• بارهای راه اندازی بالا می تواند از ظرفیت کوچک اینورتر فراتر رود.

• تجمع گرما می تواند عملکرد را کاهش دهد.

• زمان اجرای باتری به توان DC ذخیره شده بستگی دارد.

• واحدهای بزرگتر ممکن است هزینه بیشتری داشته باشند و نیاز به خنک کننده بهتر داشته باشند.

کاربردهای اینورترهای برق

اینورترهای برق در بسیاری از سیستم هایی که نیاز به برق AC از منبع DC دارند استفاده می شود.ارزش عملی آنها از ساختن انرژی ذخیره شده، متحرک یا قابل تجدید برای تجهیزات مختلف ناشی می شود.

1. سیستم های انرژی خورشیدی

در تاسیسات خورشیدی، پانل‌ها برق DC تولید می‌کنند، اما بیشتر وسایل برقی و سیستم‌های برق محلی از برق AC استفاده می‌کنند.اینورتر برق DC تولید شده توسط خورشید را به AC تبدیل می کند تا خانه ها، ساختمان ها یا تجهیزات بتوانند از آن استفاده کنند.این باعث می شود اینورتر یکی از دستگاه های مرکزی در بسیاری از تاسیسات خورشیدی مسکونی و خارج از شبکه باشد.زمانی که انرژی خورشیدی باید از بارهای معمولی AC پشتیبانی کند، اهمیت ویژه ای دارد.

2. پشتیبان گیری از سیستم های قدرت

اینورترهای برق به طور گسترده در سیستم های برق پشتیبان متصل به باتری ها استفاده می شوند.هنگامی که منبع تغذیه اصلی در دسترس نباشد، اینورتر خروجی AC را از انرژی DC ذخیره شده فراهم می کند.این اجازه می دهد تا روشنایی، لوازم کوچک و سایر دستگاه ها در هنگام خاموشی کار کنند.چنین سیستم هایی در خانه ها، کابین ها و راه اندازی های برق اضطراری کوچک رایج هستند.

3. وسایل نقلیه، RVs، و قایق

در محیط های موبایل، توان موجود معمولاً به صورت DC در باتری ها ذخیره می شود.یک اینورتر برق به کاربران امکان می دهد شارژرهای متناوب، ابزارها، لوازم خانگی و وسایل الکترونیکی را هنگام سفر اجرا کنند.این در اتومبیل ها، وسایل نقلیه تفریحی، سیستم های دریایی و کمپینگ مفید است.با افزایش قدرت باتری به دستگاه‌هایی که برای برق پریز دیواری طراحی شده‌اند، انعطاف‌پذیری را افزایش می‌دهد.

4. نیروگاه های قابل حمل

نیروگاه های قابل حمل اغلب دارای یک اینورتر داخلی برای ارائه پریزهای AC هستند.باتری داخل انرژی DC را ذخیره می‌کند و اینورتر این انرژی را برای لپ‌تاپ، چراغ‌ها، وسایل کوچک و تجهیزات فضای باز قابل استفاده می‌کند.این باعث می شود که سیستم های قابل حمل برای سفر، کار میدانی و آمادگی در شرایط اضطراری مفید باشند.راحتی آنها به شدت به توان خروجی و کیفیت شکل موج اینورتر بستگی دارد.

5. خانه های خارج از شبکه و سایت های راه دور

در مناطق دورافتاده بدون خدمات شهری، برق DC ذخیره شده از باتری ها یا منابع تجدیدپذیر اغلب نیاز به تبدیل به AC دارد.یک اینورتر برق امکان اجرای بارهای معمولی خانگی را در این مکان ها فراهم می کند.این شامل نورپردازی، پنکه، لوازم کوچک آشپزخانه، تجهیزات ارتباطی و ابزار اولیه است.در سیستم های خارج از شبکه، اینورتر یک ارتباط کلیدی بین انرژی ذخیره شده و مصرف برق روزانه است.

6. تجهیزات تجاری و میدانی کوچک

اینورترهای برق همچنین برای خدمات صحرایی، کار در فضای باز و تاسیسات موقت استفاده می شوند.آنها به ابزارها و دستگاه های AC اجازه می دهند تا در جایی که برق معمولی در دسترس نیست کار کنند.این برای تیم های تعمیر و نگهداری، ایستگاه های نظارت از راه دور، پشتیبانی ساخت و ساز و سکوهای کاری سیار مفید است.در این موارد، اینورتر دسترسی به برق AC را در محیط های انعطاف پذیر یا در حال تغییر بهبود می بخشد.

اینورتر برق در مقابل یو پی اس در مقابل مبدل

جنبه	اینورتر برق	یو پی اس	مبدل
عملکرد اصلی	DC را تبدیل می کند به برق AC	پشتیبان تهیه می کند برق AC و حفاظت	یکی را تغییر می دهد شکل الکتریکی به دیگری
ورودی معمولی	DC از باتری یا منبع خورشیدی	برق AC با داخلی باتری	AC یا DC، بسته به نوع
خروجی معمولی	برق AC	برق AC	خروجی AC یا DC
باتری پشتیبان	معمولا خارجی باتری	باتری داخلی	معمولا خیر باتری
قدرت در طول قطع شدن	اگر باتری کار می کند برق در دسترس است	به صورت خودکار برق پشتیبان را تامین می کند	طراحی نشده برای قطعی ها
زمان انتقال	بستگی دارد طراحی اینورتر	خیلی سریع یا نزدیک به لحظه	قابل اجرا نیست
قدرت تهویه	ولتاژ پایه کنترل کنید	شامل موج و حفاظت از ولتاژ	بستگی دارد طراحی مبدل
حفاظت از ولتاژ	گاهی اوقات گنجانده شده است	داخلی مشترک ویژگی	ابتدایی نیست تابع
خروجی شکل موج	مربع، اصلاح شده سینوس یا سینوس خالص	معمولا تمیز خروجی AC	ممکن است تولید نکند AC
استفاده معمولی	سیستم های خورشیدی، وسایل نقلیه، تنظیمات پشتیبان	کامپیوترها، سرورها، دستگاه های شبکه	ولتاژ یا قدرت مدارهای تبدیل
انرژی ذخیره شده منبع	بانک باتری یا منبع تغذیه DC	باتری داخلی سیستم	معمولا هیچ کدام
پایداری خروجی	بستگی دارد کیفیت اینورتر	خروجی پایدار برای دستگاه های حساس	بستگی دارد مرحله تبدیل
نوع بار مشترک	لوازم خانگی، ابزار، دستگاه های عمومی	حساس الکترونیک	الکترونیکی مدارها
سیستم پیچیدگی	متوسط	به دلیل پیچیده تر به باتری و کنترل	با طراحی متفاوت است
هدف اصلی	DC را قابل استفاده کنید به عنوان AC	قدرت را حفظ کنید در طول قطعی ها	ولتاژ را تبدیل کنید یا نوع قدرت

نتیجه گیری

اینورترهای قدرت نقش کلیدی در تبدیل برق ذخیره شده یا جریان مستقیم به جریان متناوب قابل استفاده برای طیف وسیعی از دستگاه ها و سیستم ها دارند.عملکرد آنها به عواملی مانند نوع شکل موج، درجه توان، کارایی، طراحی داخلی و کاربرد مورد نظر بستگی دارد.با درک اجزاء، عملکرد، مشخصات، مزایا، معایب و کاربردهای عملی آنها، مشاهده اینکه چگونه آنها در سیستم های قدرت مدرن قرار می گیرند آسان تر می شود.مقایسه واضح با واحدها و مبدل های UPS نیز به تعیین عملکرد و ارزش منحصر به فرد آنها کمک می کند.
