دیود فلای بک چیست؟چگونه کار می کند و چرا مدار شما به یکی نیاز دارد

در این مقاله یاد خواهید گرفت که دیود فلای بک چیست و چرا در مدارهای دارای رله، موتور و شیر برقی به آن نیاز دارید.متوجه خواهید شد که چگونه EMF پس از قطع جریان ناگهانی ایجاد می شود و چگونه می تواند به دستگاه های سوئیچینگ شما آسیب برساند.این مقاله توضیح می‌دهد که دیود فلای‌بک چگونه کار می‌کند، کجا باید آن را قرار دهید و چگونه دیود مناسب را انتخاب کنید.همچنین انواع دیودهای رایج و نحوه استفاده از آنها در مدارها را مشاهده خواهید کرد.

کاتالوگ

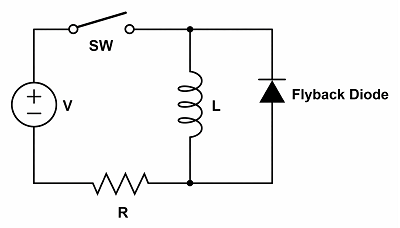

شکل 1. مدار دیود فلای بک

دیود فلای بک چیست؟

دیود فلای بک یک دیود حفاظتی است که در یک مدار القایی متصل می شود تا از افزایش ناگهانی ولتاژ در هنگام قطع ناگهانی جریان جلوگیری کند.به آن دیود چرخان آزاد، دیود اسنابر یا دیود EMF پشتی نیز می گویند.این دیود عمدتاً با سیم پیچ هایی مانند رله ها، سلونوئیدها و موتورهایی که انرژی را در میدان مغناطیسی ذخیره می کنند استفاده می شود.هنگامی که دستگاه سوئیچینگ خاموش می شود، انرژی ذخیره شده می تواند یک ولتاژ معکوس خطرناک ایجاد کند.دیود فلای بک از ترانزیستورها، ماسفت ها و سایر اجزای سوئیچینگ در برابر آسیب ناشی از EMF پشتی در مدارهای القایی محافظت می کند.

چرا دیود فلای بک مورد نیاز است؟

اجزای القایی مانند سیم پیچ ها و رله ها انرژی را به شکل یک میدان مغناطیسی ذخیره می کنند در حالی که جریان از آنها عبور می کند.هنگامی که منبع تغذیه به طور ناگهانی قطع می شود، میدان مغناطیسی خیلی سریع فرو می ریزد.این تغییر ناگهانی در جریان باعث ایجاد یک ولتاژ بالا می شود که به عنوان EMF (نیروی محرکه الکتریکی) شناخته می شود.افزایش ولتاژ می تواند بسیار بیشتر از ولتاژ منبع تغذیه باشد و ممکن است به دستگاه های سوئیچینگ حساس آسیب برساند.یک دیود فلایبک برای جلوگیری از تخریب یا تضعیف اجزای مدار این گذرا ولتاژ بالا مورد نیاز است.

دیود فلای بک چگونه کار می کند؟

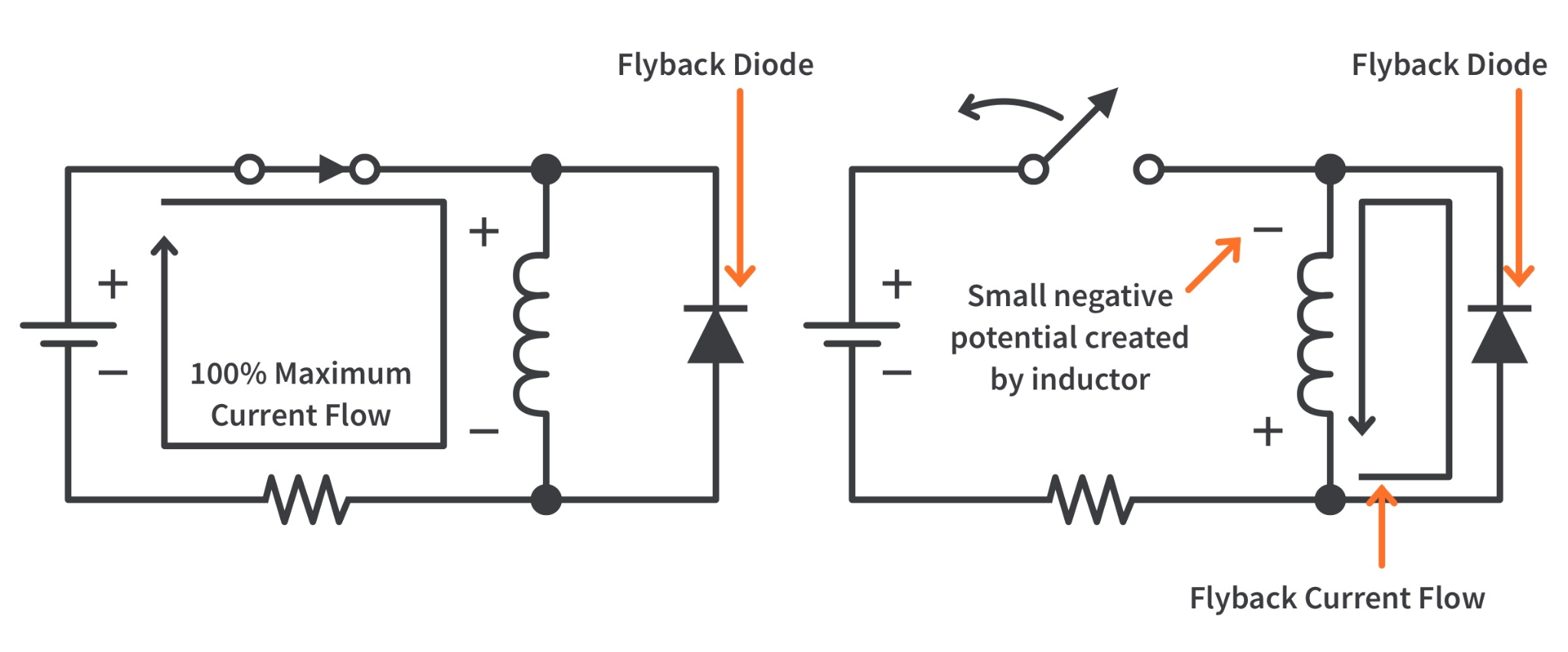

شکل 2. عملکرد دیود فلای بک (شرایط عادی و خاموش)

در حالت عادی، هنگامی که کلید بسته است و جریان از سیم پیچ عبور می کند، دیود فلای بک بایاس معکوس است و هدایت نمی شود.در این حالت غیر فعال می ماند و روی مدار تاثیری نمی گذارد.هنگامی که کلید باز می شود، جریان عبوری از سلف نمی تواند فورا متوقف شود زیرا سلف ها در برابر تغییرات ناگهانی جریان مقاومت می کنند.میدان مغناطیسی در حال فروپاشی یک ولتاژ معکوس در سراسر سیم پیچ ایجاد می کند.این ولتاژ معکوس دیود فلای بک را به سمت جلو بایاس می کند و اجازه می دهد جریان از طریق سیم پیچ و حلقه دیود عبور کند.جریان چرخشی به تدریج با آزاد شدن انرژی ذخیره شده کاهش می یابد.در طی این فرآیند، دیود ولتاژ را به سطح ایمن می‌بندد و از دستگاه سوئیچینگ در برابر ضربه‌های ولتاژ بالا محافظت می‌کند.

قرار دادن دیود فلای بک در یک مدار

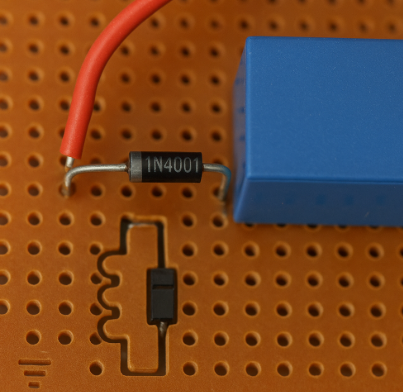

شکل 3. اتصال دیود فلای بک

یک دیود فلای بک به موازات بار القایی مانند سیم پیچ رله یا سیم پیچ موتور متصل می شود.دیود با قطبیت صحیح قرار می گیرد، یعنی کاتد آن به طرف تغذیه مثبت سیم پیچ و آند آن به سمت منفی وصل می شود.این جهت تضمین می کند که دیود در حین کار عادی بایاس معکوس باقی می ماند.هنگامی که سوئیچ خاموش می شود، قطبیت در سراسر سیم پیچ معکوس می شود و دیود بایاس رو به جلو می شود.همانطور که در شکل 3 نشان داده شده است، اتصال دیود به طور مستقیم از طریق سیم پیچ محافظت فوری از دستگاه سوئیچینگ را فراهم می کند.

چگونه دیود فلای بک مناسب را انتخاب کنیم؟

انتخاب دیود فلای بک صحیح حفاظت مدار قابل اعتماد و عمر طولانی قطعه را تضمین می کند.دیود باید با مشخصات الکتریکی بار القایی و دستگاه سوئیچینگ مطابقت داشته باشد.

1. رتبه بندی ولتاژ معکوس را بررسی کنید

درجه ولتاژ معکوس دیود باید بیشتر از ولتاژ تغذیه مدار باشد.این تضمین می‌کند که دیود می‌تواند با خیال راحت در برابر ولتاژ معمولی بدون خرابی مقاومت کند.یک حاشیه ایمنی برای جلوگیری از خرابی در شرایط گذرا توصیه می شود.همیشه قبل از انتخاب دیود، حداکثر ولتاژ تغذیه را بررسی کنید.

2. رتبه فعلی Forward را تأیید کنید

دیود باید جریان حداکثری را که از سیم پیچ می گذرد در هنگام خاموش شدن سوئیچ کنترل کند.امتیاز جریان رو به جلو باید برابر یا بیشتر از جریان کار سلف باشد.اگر درجه بندی خیلی پایین باشد، دیود ممکن است بیش از حد گرم شود و از کار بیفتد.دیودی با ظرفیت جریان کافی برای عملکرد قابل اعتماد انتخاب کنید.

3. سرعت بازیابی را در نظر بگیرید

در مدارهای سوئیچینگ سریع، مانند کنترل موتور PWM، سرعت بازیابی اهمیت پیدا می کند.یک دیود بازیابی کند ممکن است در کاربردهای فرکانس بالا به اندازه کافی سریع پاسخ ندهد.برای چنین مدارهایی، یک دیود بازیابی سریع عملکرد را بهبود می بخشد و تلفات سوئیچینگ را کاهش می دهد.دیودهای استاندارد برای مدارهای رله فرکانس پایین مناسب هستند.

4. بین دیودهای استاندارد، سریع یا شاتکی تصمیم بگیرید

دیودهای یکسو کننده استاندارد برای حفاظت رله اصلی و برقی به خوبی کار می کنند.دیودهای بازیابی سریع در منابع تغذیه سوئیچینگ و مدارهای کنترل با سرعت بالا ترجیح داده می شوند.دیودهای شاتکی سوئیچینگ بسیار سریع و کاهش ولتاژ رو به جلو را ارائه می دهند که باعث بهبود کارایی می شود.انتخاب به سرعت سوئیچینگ و الزامات مدار بستگی دارد.

دیودهای رایج که به عنوان دیودهای فلای بک استفاده می شوند

پس از درک نحوه انتخاب دیود فلای بک، به شناخت انواع دیودهای رایج مورد استفاده در مدارها کمک می کند.هر نوع بر اساس سرعت سوئیچینگ، کارایی و فرکانس مدار مورد نیاز انتخاب می شود.

سری 1N4001–1N4007

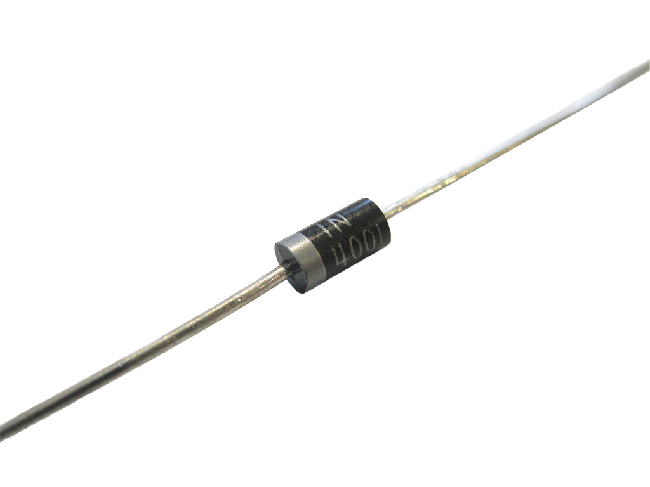

شکل 4. دیود 1N400x

سری 1N4001–1N4007 گروهی از دیودهای یکسو کننده همه منظوره است که معمولاً به عنوان دیودهای برگشتی در مدارهای فرکانس پایین استفاده می شود.این دیودها برای یکسوسازی برق استاندارد و حفاظت اولیه بار القایی طراحی شده اند.آنها جریان متوسطی را کنترل می کنند و به طور گسترده در مدارهای راه انداز رله و سیستم های کنترل موتور DC کوچک استفاده می شوند.تفاوت بین هر مدل عمدتاً در حداکثر امتیاز ولتاژ معکوس آنها نهفته است.از آنجایی که آنها دیودهای بازیابی آهسته هستند، برای برنامه های سوئیچینگ با سرعت کم مناسب تر هستند.همانطور که در شکل نشان داده شده است، این دیود محوری از نظر ساختار ساده و به طور گسترده در قطعات الکترونیکی موجود است.

HER108

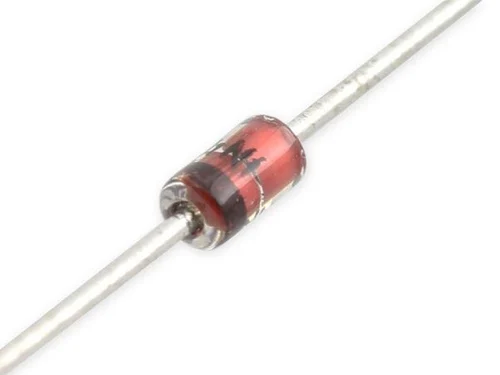

شکل 5. دیود HER108

HER108 یک دیود بازیابی سریع با کارایی بالا است که برای کاربردهای سوئیچینگ با سرعت بالاتر طراحی شده است.معمولاً به عنوان دیود فلای بک در منابع تغذیه سوئیچینگ و مدارهای کنترل PWM استفاده می شود.در مقایسه با دیودهای یکسو کننده استاندارد، زمان بازیابی معکوس سریعتری دارد که تلفات سوئیچینگ را کاهش می دهد.این باعث می شود که برای مدارهایی که در فرکانس های بالاتر کار می کنند مناسب باشد.HER108 همچنین از قابلیت مدیریت ولتاژ بالاتر پشتیبانی می کند و آن را در محیط های سخت قابل اعتماد می کند.همانطور که در شکل نشان داده شده است، معمولاً در یک بسته محوری مشابه سایر دیودهای یکسو کننده عرضه می شود.

UF4007

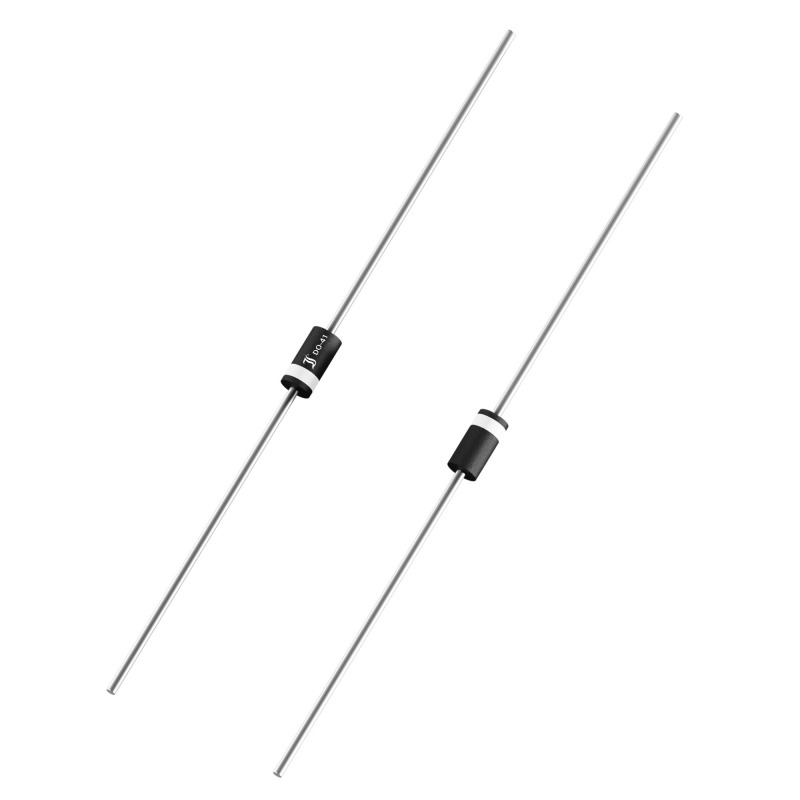

شکل 6. دیود UF4007

UF4007 یک دیود بازیابی فوق العاده سریع است که به طور گسترده برای محافظت از برگشت در مدارهای الکترونیکی پرسرعت استفاده می شود.این همان محدوده رتبه بندی ولتاژ 1N4007 را ارائه می دهد اما با عملکرد سوئیچینگ بسیار سریعتر.این ویژگی آن را برای سوئیچینگ رگولاتورها، اینورترها و مدارهای SMPS ایده آل می کند.به دلیل زمان بازیابی سریع، نویز را کاهش می دهد و کارایی کلی سیستم را بهبود می بخشد.اغلب زمانی انتخاب می شود که دیودهای استاندارد برای کاربرد بسیار کند هستند.همانطور که در شکل مشاهده می شود، شبیه یک دیود یکسو کننده معمولی به نظر می رسد اما برای عملکرد فرکانس بالا بهینه شده است.

FR107

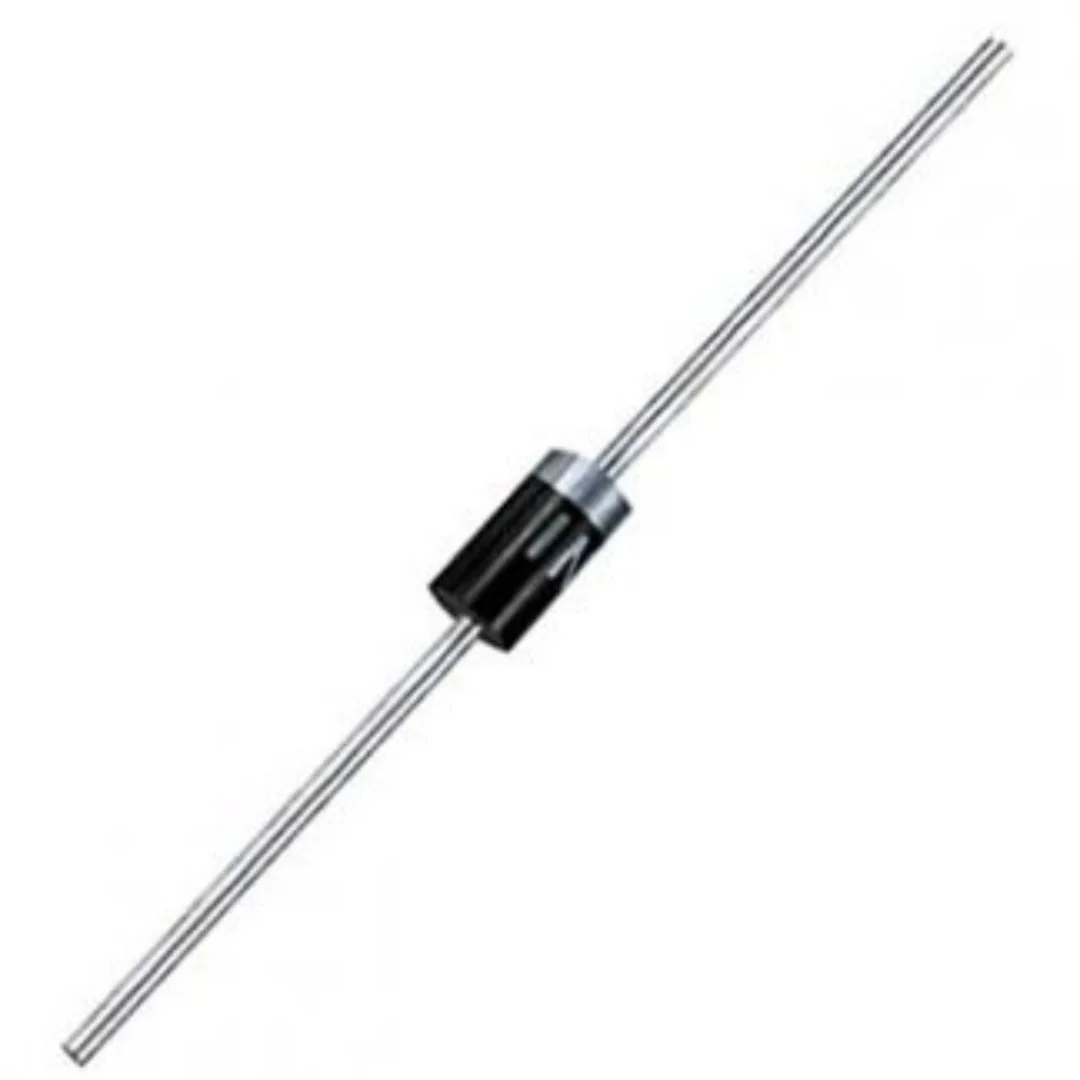

شکل 7. دیود FR107

FR107 یک دیود یکسو کننده بازیابی سریع است که معمولاً برای کاربردهای فلایبک و چرخ آزاد استفاده می شود.در مقایسه با دیودهای استاندارد 1N400x، بازیابی معکوس سریعتری را ارائه می دهد.این باعث می شود که برای مدارهای سوئیچینگ فرکانس متوسط ​​و سیستم های محرک موتور مناسب باشد.FR107 از کنترل جریان متوسط ​​و عملکرد پایدار در شرایط سوئیچینگ پشتیبانی می کند.اغلب در مدارهای منبع تغذیه استفاده می شود که در آن سرعت پاسخ بهتر مورد نیاز است.همانطور که در شکل 7 نشان داده شده است، در یک بسته محوری فشرده برای نصب آسان PCB ارائه می شود.

1N5819

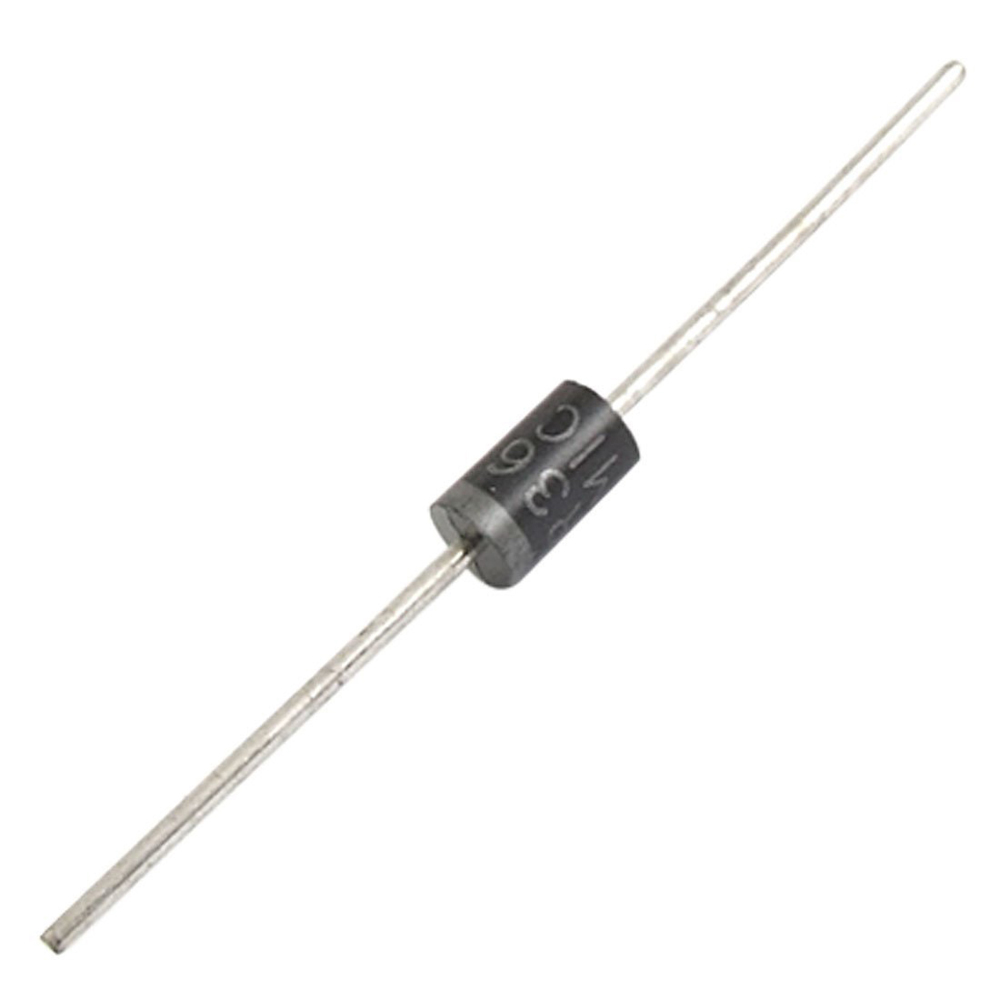

شکل 8. دیود شاتکی 1N5819

1N5819 یک دیود شاتکی است که معمولاً به عنوان دیود فلایبک در مدارهای ولتاژ پایین و با راندمان بالا استفاده می شود.برخلاف دیودهای یکسو کننده استاندارد، افت ولتاژ رو به جلو بسیار پایینی دارد.این امر تلفات برق را کاهش می دهد و کارایی را در سیستم های باتری دار بهبود می بخشد.همچنین عملکرد سوئیچینگ بسیار سریعی را ارائه می دهد که آن را برای مبدل های DC-DC با فرکانس بالا مناسب می کند.به دلیل افت ولتاژ کم آن، به طور گسترده در موتورهای ولتاژ پایین و الکترونیک تعبیه شده استفاده می شود.همانطور که در شکل نشان داده شده است، دیود دارای یک ضریب شکل محوری معمولی است اما از فناوری مانع شاتکی در داخل استفاده می کند.

دیود فلای بک در مقابل دیود آزاد چرخ در مقابل اسنابر

اصطلاحات دیود فلای بک و دیود چرخ آزاد اغلب به جای یکدیگر استفاده می شوند، اما آنها به زمینه های استفاده کمی متفاوت اشاره دارند.با این حال، مدار اسنابر یک روش حفاظتی گسترده‌تر است که ممکن است به جای دیود از مقاومت‌ها و خازن‌ها استفاده کند.

پارامتر	دیود فلای بک	دیود چرخ آزاد	مدار RC Snubber
تعریف پایه	دیود حفاظتی برای بارهای القایی	دیودی که امکان گردش مجدد جریان را فراهم می کند	شبکه سرکوب ولتاژ مقاومت-خازن
هدف اصلی	EMF عقب را سرکوب کنید	مسیر فعلی را حفظ کنید	افزایش ولتاژ و زنگ را کاهش دهید
اجزای معمولی	تک دیود	تک دیود	مقاومت + خازن
استفاده شده با	رله، موتور، سیم پیچ	سلف ها در مبدل ها	سوئیچینگ دستگاه ها
قرار دادن	در سراسر بار القایی	در سراسر سلف	در سراسر سوئیچ یا بار
کنترل ولتاژ	ولتاژ را به سطح ایمن می رساند	جریان جریان را حفظ می کند	انرژی گذرا را جذب می کند
پیچیدگی مدار	خیلی ساده	خیلی ساده	پیچیده تر
کاهش EMI	متوسط	متوسط	بالا
تاثیر سرعت سوئیچینگ	پوسیدگی جریان را کند می کند	پوسیدگی جریان را کند می کند	به پوسیدگی کنترل شده اجازه می دهد
اتلاف نیرو	کم	کم	به دلیل مقاومت بالاتر است
تناسب فرکانس	کم تا متوسط	متوسط به بالا	مدارهای فرکانس بالا
مدیریت انرژی	انرژی مغناطیسی	انرژی مغناطیسی	انرژی گذرا الکتریکی
اصطلاح استفاده رایج	حفاظت رله	سلف مبدل قدرت	حفاظت سوئیچینگ با سرعت بالا
تعداد مولفه ها	یکی	یکی	دو یا بیشتر

مزایای استفاده از دیودهای فلای بک

دیودهای فلای بک به طور گسترده مورد استفاده قرار می گیرند زیرا حفاظت مدار ساده و موثری را ارائه می دهند.آنها قابلیت اطمینان را بهبود می بخشند و خطر خرابی در سیستم های سوئیچینگ را کاهش می دهند.

• از ترانزیستورها، ماسفت ها و دستگاه های سوئیچینگ در برابر افزایش ولتاژ محافظت می کند

• نویز الکتریکی و تداخل الکترومغناطیسی (EMI) را کاهش می دهد

• کامپوننت کم هزینه و در دسترس

• نصب آسان با اتصال موازی ساده

• دوام و طول عمر مدار کلی را بهبود می بخشد

• به حداقل پیچیدگی طراحی اضافی نیاز دارد

کاربردهای دیودهای فلای بک

دیودهای فلای بک معمولاً در مدارهایی که حاوی بارهای القایی هستند استفاده می شوند.نقش آنها در حفظ عملکرد پایدار و ایمن در بسیاری از سیستم های الکترونیکی بسیار عالی است.

1. مدارهای درایور رله

دیودهای فلای بک به طور گسترده در مدارهای محرک رله برای محافظت از ترانزیستورهای کنترل کننده سیم پیچ رله استفاده می شوند.هنگامی که رله خاموش می شود، دیود از افزایش ولتاژ بالا جلوگیری می کند.این امر عملکرد قابل اعتماد در سیستم های اتوماسیون و کنترل را تضمین می کند.

2. کنترل موتور DC

در مدارهای درایور موتور DC، دیودهای فلای بک از دستگاه های سوئیچینگ در برابر افزایش ولتاژ القایی محافظت می کنند.آنها در کنترل موتور پل H و کنترل کننده های سرعت PWM استفاده می شوند.این به حفظ عملکرد پایدار موتور کمک می کند.

3. سیستم های کنترل شیر برقی

شیر برقی ها هنگام خاموش شدن ولتاژ القایی قوی تولید می کنند.دیود فلای بک از آسیب به الکترونیک کنترل جلوگیری می کند.این سیستم ها در اتوماسیون صنعتی و کنترل شیرها رایج هستند.

4. الکترونیک خودرو

دیودهای فلای بک در ماژول های رله خودرو و مدارهای محرک استفاده می شوند.وسایل نقلیه حاوی بارهای القایی زیادی مانند انژکتورهای سوخت و رله هستند.حفاظت مناسب باعث بهبود قابلیت اطمینان طولانی مدت در محیط های سخت می شود.

5. سوئیچینگ منابع تغذیه

در مدارهای برق سوئیچینگ، از دیودهای فلای بک برای مدیریت جریان انرژی در اجزای القایی استفاده می شود.آنها به محافظت از ماسفت ها و کنترل افزایش ولتاژ کمک می کنند.این باعث بهبود پایداری سیستم در سیستم های قدرت تنظیم شده می شود.

6. سیستم های جاسازی شده و میکروکنترلر

میکروکنترلرها اغلب رله ها و موتورها را از طریق ترانزیستورها کنترل می کنند.دیودهای فلای بک از این سیستم های منطقی ولتاژ پایین در برابر گذراهای القایی محافظت می کنند.این از بازنشانی های غیرمنتظره یا آسیب سخت افزاری جلوگیری می کند.

نتیجه گیری

یک دیود فلای بک با ایجاد یک مسیر امن برای جریان القایی در هنگام قطع برق از دستگاه های سوئیچینگ محافظت می کند.قرارگیری مناسب در سرتاسر بار القایی و انتخاب صحیح بر اساس رتبه بندی ولتاژ، ظرفیت جریان و سرعت بازیابی برای حفاظت موثر مهم هستند.انواع مختلف دیود، از جمله دیودهای استاندارد، بازیابی سریع و دیودهای شاتکی، بسته به فرکانس سوئیچینگ و نیازهای کارایی انتخاب می شوند.دیودهای فلای بک با کاهش نوسانات ولتاژ، نویز الکتریکی و استرس قطعات، قابلیت اطمینان را بهبود می بخشند و طول عمر سیستم های الکترونیکی را افزایش می دهند.
