فوتونیک چیست؟راهنمای کامل فناوری مبتنی بر نور

فوتونیک در مورد استفاده از نور برای ارسال، کنترل و تشخیص سریع و کارآمد اطلاعات است.در این مقاله، فوتونیک چیست، اجزای اصلی مورد استفاده در سیستم های فوتونیک و نحوه عملکرد این سیستم ها از ابتدا تا انتها را خواهید آموخت.همچنین انواع مختلفی از فناوری های فوتونیک، مانند فیبر نوری، فوتونیک یکپارچه، لیزر، بیوفتونیک و فوتونیک کوانتومی را کشف خواهید کرد.علاوه بر این، خواهید دید که در کجا از فوتونیک استفاده می شود و چه چیزی آن را قدرتمند و چالش برانگیز می کند.

کاتالوگ

شکل 1. سیگنال موجبر فوتونیک

فوتونیک چیست؟

فوتونیک علم و فناوری تولید، کنترل و تشخیص نور (فوتون) است.فوتون ها ذرات بنیادی هستند که انرژی نور را حمل می کنند و با سرعت نور حرکت می کنند و امکان انتقال سریع و کارآمد اطلاعات را فراهم می کنند.برخلاف الکترون‌ها، فوتون‌ها جرم یا بار الکتریکی ندارند که به آنها اجازه می‌دهد با حداقل مقاومت حرکت کنند.فوتونیک بر دستکاری نور برای انتقال سیگنال، حس کردن و کاربردهای انرژی تمرکز دارد.با برقراری ارتباط با سرعت بالا و کنترل نوری دقیق، نقش کلیدی را در فناوری مدرن ایفا می کند.از آنجایی که سیستم‌های دیجیتال به عملکرد سریع‌تری نیاز دارند، فوتونیک به عنوان یک رشته مهم در مهندسی و علم پیشرفته به رشد خود ادامه می‌دهد.

اجزاء در سیستم های فوتونیک

• منبع نور (لیزر/LED)

منابع نوری سیگنال های نوری مورد استفاده در سیستم های فوتونیک تولید می کنند.آنها انرژی الکتریکی را از طریق فرآیندهایی مانند انتشار تحریک شده یا الکترولومینسانس به نور تبدیل می کنند.لیزرها نور بسیار منسجم و متمرکز تولید می کنند، در حالی که LED ها نور گسترده تر و جهت کمتری را ساطع می کنند.این منابع برای راه اندازی سیگنال های نوری در سیستم های ارتباطی و سنجش خوب هستند.

• موجبرهای نوری (فیبرها/راهنماهای روی تراشه)

موجبرهای نوری نور را با حداقل تلفات از یک نقطه به نقطه دیگر هدایت می کنند.آنها نور را در یک ساختار با استفاده از بازتاب داخلی کل یا کنتراست ضریب شکست محدود می کنند.به عنوان مثال می توان به فیبرهای نوری و موجبرهای یکپارچه روی تراشه ها اشاره کرد.این اجزاء انتقال کارآمد سیگنال در فواصل را تضمین می کنند.

• مدولاتورهای نوری

تعدیل کننده های نوری خواص نور مانند شدت، فاز یا فرکانس را کنترل می کنند.آنها اطلاعات را بر روی یک سیگنال نوری با تغییر ویژگی های آن رمزگذاری می کنند.این معمولاً با استفاده از سیگنال های الکتریکی برای تأثیرگذاری بر رفتار نوری انجام می شود.مدولاتورها برای انتقال داده ها در سیستم های ارتباطی نوری استفاده می شوند.

• آشکارسازهای عکس (فتودیود)

ردیاب های نوری نور ورودی را به سیگنال های الکتریکی تبدیل می کنند.آنها بر اساس اثر فوتوالکتریک عمل می کنند، جایی که فوتون ها حامل های بار را در یک ماده تولید می کنند.این اجازه می دهد تا سیگنال های نوری توسط سیستم های الکترونیکی تفسیر شوند.فتودیودها به طور گسترده برای دریافت و اندازه گیری سیگنال استفاده می شوند.

• کوپلر و اسپلیتر نوری

جفت کننده های نوری سیگنال های نور را در یک سیستم تقسیم یا ترکیب می کنند.آنها توان نوری را بین چندین مسیر توزیع می کنند یا سیگنال ها را در یک مسیر ادغام می کنند.این قطعات برای مسیریابی و مدیریت سیگنال های نوری مهم هستند.آنها معمولا در شبکه های فوتونیک پیچیده استفاده می شوند.

• فیلترهای نوری

فیلترهای نوری به طور انتخابی به طول موج‌های خاصی از نور اجازه عبور می‌دهند و در عین حال دیگر طول موج‌ها را مسدود می‌کنند.آنها به پالایش و کنترل کیفیت سیگنال در سیستم های فوتونیک کمک می کنند.فیلترها برای حذف نویز یا مجزا کردن کانال ها در سیستم های مبتنی بر طول موج استفاده می شوند.این وضوح سیگنال و عملکرد سیستم را بهبود می بخشد.

فوتونیک چگونه کار می کند؟

سیستم های فوتونیک با تولید نور، هدایت آن از طریق یک مسیر کنترل شده، اصلاح خواص آن و در نهایت تشخیص آن عمل می کنند.این فرآیند با یک منبع نور شروع می شود که فوتون ها را تولید می کند و سپس به یک رسانه انتقال مانند یک موجبر یا فیبر نوری هدایت می شود.همانطور که نور حرکت می کند، سرعت بالا و اتلاف انرژی کم را در مقایسه با سیگنال های الکتریکی حفظ می کند.این باعث می شود فوتونیک برای انتقال اطلاعات بسیار کارآمد باشد.

در طول انتقال، سیگنال نور را می توان با تغییر شدت، فاز یا طول موج، برای انتقال داده مدوله کرد.سیگنال اصلاح شده در سیستم حرکت می کند تا زمانی که به یک آشکارساز برسد.در انتهای گیرنده، ردیاب نوری سیگنال نوری را برای پردازش به شکل الکتریکی تبدیل می کند.این جریان کامل، از نسلی تا آشکارسازی، مشخص می‌کند که چگونه سیستم‌های فوتونیک مدیریت سریع و قابل اعتماد سیگنال را امکان‌پذیر می‌کنند.

انواع فناوری های فوتونیک

فیبر نوری فوتونیک

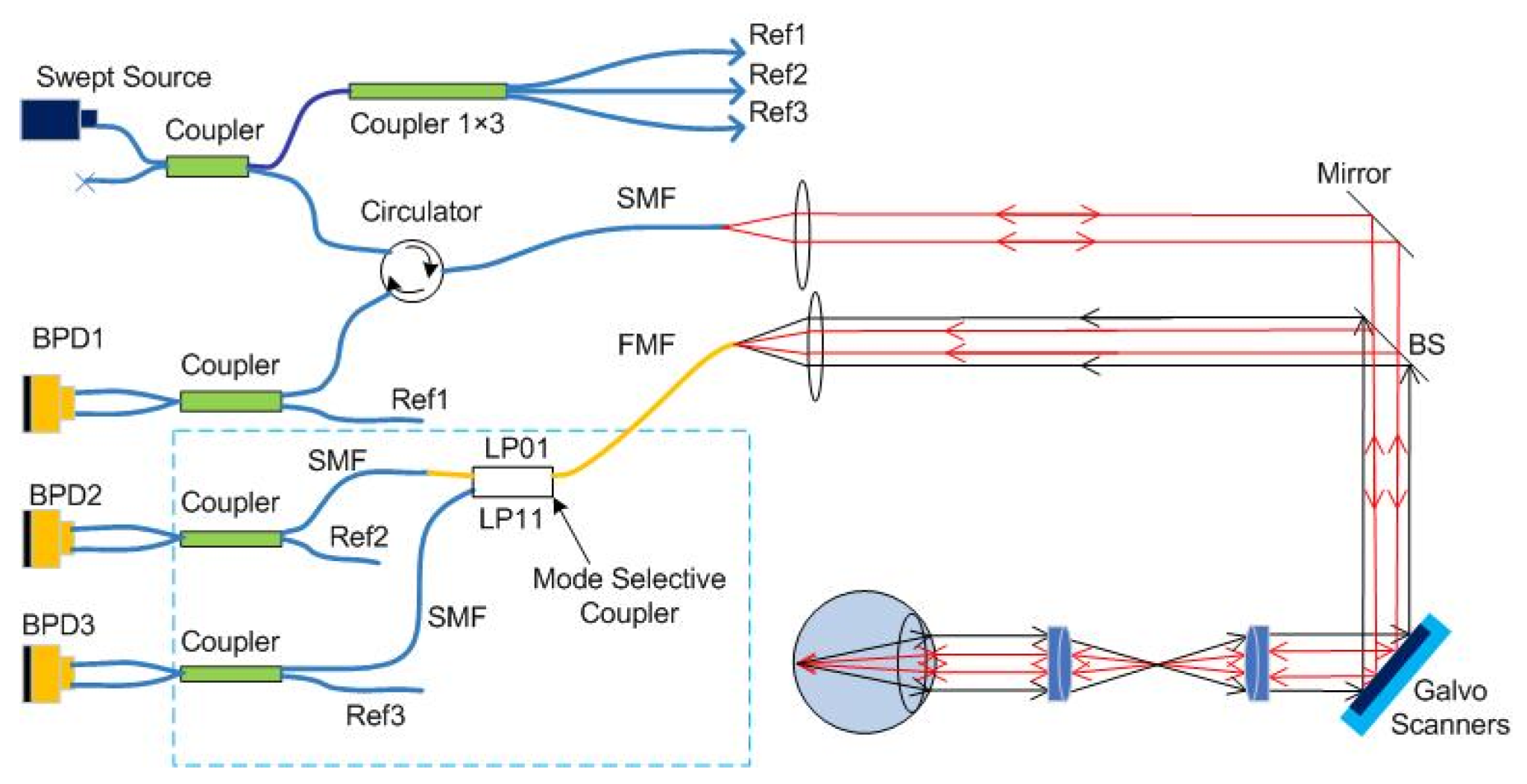

شکل 2. سیستم فوتونیک فیبر نوری

فوتونیک فیبر نوری به سیستم هایی اطلاق می شود که از فیبرهای نوری برای انتقال سیگنال های نور در فواصل دور استفاده می کنند.این الیاف از شیشه یا پلاستیک ساخته شده اند و نور را از طریق انعکاس کامل داخلی در ساختار هسته هدایت می کنند.طراحی به نور اجازه می دهد تا با تضعیف بسیار کم و حداقل اعوجاج سیگنال حرکت کند.همانطور که در مسیرهای نوری ساختاریافته نشان داده شده است، سیگنال ها را می توان با استفاده از اجزایی مانند جفت کننده ها و سیرکولاتورها در سیستم های فیبر تقسیم، ترکیب یا هدایت کرد.فوتونیک فیبر نوری از مسیریابی دقیق نور از طریق پیکربندی های تک حالته یا چند حالته پشتیبانی می کند.همچنین انتشار سیگنال پایدار را حتی در فواصل طولانی به دلیل تفاوت های ضریب شکست کنترل شده امکان پذیر می کند.این نوع فوتونیک برای سیستم های انتقال نوری کارآمد و قابل اعتماد عالی است.

فوتونیک مجتمع (مدارهای مجتمع فوتونیک)

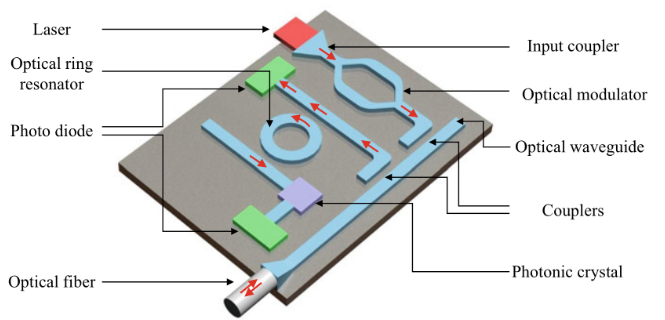

شکل 3. مدار مجتمع فوتونیک

فوتونیک یکپارچه به ادغام چند جزء نوری بر روی یک تراشه فشرده اشاره دارد.این اجزاء مانند موجبرها، تعدیل کننده ها و آشکارسازها برای انجام عملکردهای نوری پیچیده در یک منطقه کوچک ترکیب می شوند.ساختار مبتنی بر تراشه امکان کنترل دقیق مسیرهای نور با استفاده از مدارهای نوری کوچک را فراهم می کند.همانطور که در طرح‌بندی‌های فشرده دیده می‌شود، نور را می‌توان از طریق تشدیدگرها، جفت‌کننده‌ها و موجبرها در یک پلتفرم منفرد هدایت کرد.این ادغام پایداری سیستم را بهبود می بخشد و اندازه فیزیکی را در مقایسه با تنظیمات گسسته کاهش می دهد.همچنین طراحی های مقیاس پذیر را که برای پردازش های نوری پیشرفته مناسب هستند را امکان پذیر می کند.فوتونیک یکپارچه نقش کلیدی در سیستم های نوری مینیاتوری مدرن ایفا می کند.

لیزر فوتونیک

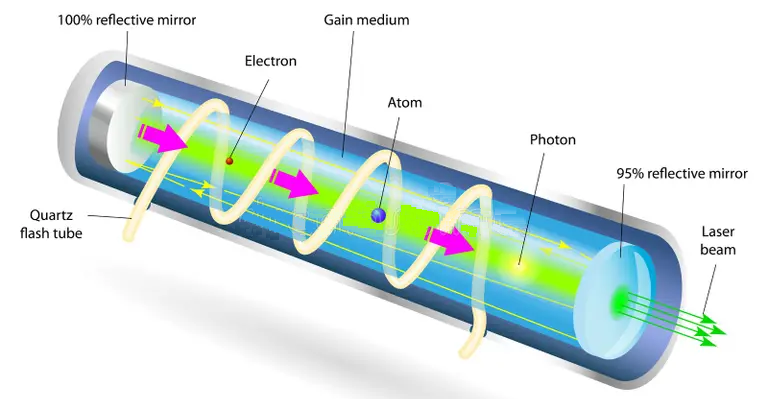

شکل 4. سیستم فوتونیک لیزری

فوتونیک لیزری بر روی سیستم هایی تمرکز دارد که نور منسجم را با استفاده از منابع لیزری تولید و کنترل می کنند.لیزر از طریق انتشار تحریک شده در یک محیط افزایش محصور شده توسط آینه های بازتابنده نور تولید می کند.این ساختار فوتون ها را تقویت می کند و یک پرتوی بسیار جهت دار و تک رنگ ایجاد می کند.حفره تشدید تضمین می کند که امواج نور در فاز باقی می مانند و در نتیجه انسجام ایجاد می شود.همانطور که در تنظیمات لیزر ساختار یافته مشاهده می شود، انرژی ورودی اتم ها را تحریک می کند تا فوتون هایی آزاد کنند که یکدیگر را تقویت می کنند.فوتونیک لیزری کنترل دقیق طول موج و کیفیت پرتو را امکان پذیر می کند.این نوع فوتونیک برای کاربردهایی که به منابع نوری پایدار و با شدت بالا نیاز دارند مهم است.

بیوفوتونیک

بیوفتونیک استفاده از فناوری های مبتنی بر نور برای مطالعه و تجزیه و تحلیل مواد بیولوژیکی است.این شامل برهمکنش بین فوتون ها و بافت های زنده، سلول ها یا مولکول های زیستی است.از نور می توان برای مشاهده ویژگی های ساختاری و عملکردی بدون تماس مستقیم استفاده کرد.تکنیک‌ها در این زمینه بر خواص نوری مانند جذب، پراکندگی و فلورسانس تکیه دارند.Biophotonics تصویربرداری با وضوح بالا و تجزیه و تحلیل غیر تهاجمی را امکان پذیر می کند.از مشاهدات دقیق در سطوح میکروسکوپی و مولکولی پشتیبانی می کند.این رشته فوتونیک و علوم زیستی را برای تحقیقات بیولوژیکی پیشرفته پیوند می دهد.

فوتونیک کوانتومی

فوتونیک کوانتومی بر رفتار و کنترل تک تک فوتون ها در سطح کوانتومی تمرکز دارد.این مطالعه می کند که چگونه فوتون ها می توانند به عنوان حامل اطلاعات کوانتومی استفاده شوند.برخلاف سیستم های نور کلاسیک، با ویژگی هایی مانند برهم نهی و درهم تنیدگی در یک زمینه ساده شده سروکار دارد.فوتون ها برای سیستم های کوانتومی ایده آل هستند زیرا برهمکنش ضعیفی با محیط دارند.این به آنها اجازه می دهد تا حالت های کوانتومی را در فواصل طولانی تر حفظ کنند.فوتونیک کوانتومی رویکردهای جدیدی را برای برقراری ارتباط امن و محاسبات پیشرفته امکان پذیر می کند.این حوزه تحقیقاتی رو به رشد در فناوری‌های نوری نسل بعدی را نشان می‌دهد.

کاربردهای فوتونیک

1. مخابرات

فوتونیک انتقال داده ها را با سرعت بالا با استفاده از سیگنال های نوری امکان پذیر می کند.سیستم های ارتباطی نوری برای رسیدگی به نیازهای پهنای باند بزرگ به فوتونیک متکی هستند.این امکان تبادل سریع اینترنت و داده در فواصل طولانی را فراهم می کند.برای زیرساخت های ارتباطی مدرن جهانی مهم است.

2. تصویربرداری و تشخیص پزشکی

فوتونیک برای گرفتن تصاویر دقیق از بافت های بیولوژیکی استفاده می شود.تکنیک های نوری تجزیه و تحلیل غیر تهاجمی و با وضوح بالا را ارائه می دهند.این به تشخیص زودهنگام و نظارت دقیق شرایط کمک می کند.دقت تشخیصی و ایمنی بیمار را بهبود می بخشد.

3. ساخت و پردازش مواد

فوتونیک از فرآیندهای دقیق برش، شکل دهی و درمان سطح پشتیبانی می کند.ابزارهای مبتنی بر نور دقت بالا و حداقل ضایعات مواد را ارائه می دهند.این سیستم ها کیفیت تولید ثابت و کنترل شده را امکان پذیر می کنند.آنها به طور گسترده در محیط های تولید پیشرفته استفاده می شوند.

4. سنجش و اندازه گیری

حسگرهای فوتونیک تغییرات در خواص نور را برای اندازه گیری شرایط فیزیکی تشخیص می دهند.اینها شامل دما، فشار و ترکیب شیمیایی است.سنجش نوری حساسیت بالا و زمان پاسخ سریع را فراهم می کند.برای نظارت صنعتی و تجزیه و تحلیل محیطی مهم است.

5. مراکز داده و محاسبات

فوتونیک سرعت انتقال داده ها را در سیستم های محاسباتی بهبود می بخشد.اتصالات نوری تأخیر و مصرف انرژی را کاهش می دهند.این امر عملکرد کلی سیستم را در محیط های با تقاضای بالا افزایش می دهد.از رشد سیستم های پردازش داده در مقیاس بزرگ پشتیبانی می کند.

6. سیستم های دفاعی و امنیتی

فوتونیک در سیستم هایی که نیاز به تشخیص و نظارت دقیق دارند استفاده می شود.فناوری های نوری اندازه گیری و ردیابی دقیق فاصله را امکان پذیر می کنند.این سیستم ها قابلیت اطمینان را در محیط های مختلف بهبود می بخشند.آنها برای راه حل های پیشرفته امنیتی و نظارت عالی هستند.

مزایا و محدودیت های فوتونیک

مزایای فوتونیک

• انتقال داده با سرعت بالا با استفاده از سیگنال های نور

• اتلاف انرژی کم در مقایسه با سیستم های الکتریکی

• مصونیت در برابر تداخل الکترومغناطیسی

• ظرفیت پهنای باند بالا برای انتقال داده های بزرگ

• کنترل دقیق سیگنال و دقت

• یکپارچه سازی فشرده در دستگاه های نوری مدرن

محدودیت های فوتونیک

• هزینه اولیه بالاتر قطعات نوری

• تراز پیچیده و طراحی سیستم

• حساسیت به آسیب فیزیکی در برخی مواد

• کارایی محدود در فرآیندهای تبدیل خاص

• به تکنیک های ساخت تخصصی نیاز دارد

• ادغام با سیستم های الکترونیکی می تواند چالش برانگیز باشد

فوتونیک در مقابل الکترونیک

جنبه	فوتونیک	الکترونیک
حامل سیگنال	فوتون ها (شماره شارژ، بدون جرم)	الکترون ها (ذرات باردار)
تکثیر سرعت	~3 × 108 متر بر ثانیه (اینچ خلاء)، ~2 × 108 m/s (در فیبر)	~ 105-106 m/s سرعت رانش در هادی ها
پهنای باند ظرفیت	تا بیش از 100 ترابایت بر ثانیه در فیبر (سیستم های WDM)	به طور معمول تا 10-100 گیگابیت بر ثانیه در هر کانال
محدوده فرکانس	~10¹²–1015 هرتز (مادون قرمز تا نور مرئی)	تا ~10¹¹ هرتز (محدوده مایکروویو)
از دست دادن انرژی (انتقال)	~0.2 دسی بل در کیلومتر (فیبر نوری)	قابل توجه است از دست دادن مقاومتی در طول مسافت
الکترومغناطیسی تداخل	کاملا مصون از EMI	تحت تاثیر EMI و متقابل
اتلاف حرارت	بسیار کم در طول انتقال	بالا به دلیل گرمایش مقاومتی (تلفات I²R)
انتقال فاصله	> 100 کیلومتر بدون تقویت (فیبر)	به طور معمول <1-2 متر برای سیگنال های پرسرعت بدون تکرار کننده
چگالی داده ها	بسیار بالا از طریق مالتی پلکس شدن طول موج (100+ کانال)	محدود شده توسط محدودیت هادی و فرکانس
سرعت سوئیچینگ	فمتوثانیه به پیکوثانیه (سوئیچینگ نوری)	نانوثانیه (سوئیچینگ الکترونیکی)
بهره وری قدرت (انتقال)	توان کمتر در هر کمی در فواصل طولانی	قدرت بالاتر مصرف در هر بیت
سیگنال تنزل	حداقل بیش از مسافت های طولانی	قابل توجه است تضعیف و ایجاد نویز
یکپارچه سازی تراکم	متوسط (هنوز توسعه مقیاس PIC)	فوق العاده بالا (میلیاردها ترانزیستور در هر تراشه)
تولید بلوغ	در حال ظهور و فرآیندهای تخصصی	بسیار بالغ ساخت CMOS
استفاده معمولی تمرکز کنید	داده با سرعت بالا انتقال، لینک های نوری	پردازش، منطق و سیستم های کنترل

نتیجه گیری

فوتونیک انتقال سیگنال با سرعت بالا و کم تلفات را با استفاده از نور به جای جریان های الکتریکی امکان پذیر می کند و آن را برای ارتباطات مدرن و فناوری های پیشرفته مهم می کند.سیستم‌های آن بر اجزای اصلی مانند منابع نور، موجبرها، تعدیل‌کننده‌ها و آشکارسازهای نوری تکیه می‌کنند تا سیگنال‌های نوری را به طور موثر پردازش کنند.فن آوری های مختلف فوتونیک از برنامه های کاربردی در ارتباطات راه دور، مراقبت های بهداشتی، تولید، سنجش و محاسبات پشتیبانی می کنند.علی‌رغم چالش‌هایی مانند هزینه و پیچیدگی، مزایای عملکرد و قابلیت‌های رو به رشد آن، فوتونیک را به محرک اصلی نوآوری‌های فناوری آینده تبدیل می‌کند.
