درک OP-AMP RC4558 DUAL

RC4558 یک تقویت کننده دوتایی همه کاره و قابل اعتماد است ، که به دلیل سر و صدای کم ، حداقل اعوجاج هارمونیک و مقرون به صرفه بودن ، به طور گسترده شناخته می شود.این ویژگی ها آن را به عنوان اصلی در طراحی مدار الکترونیکی ، بیشتر در پردازش صوتی و کارهای تقویت سیگنال تبدیل می کند.در این مقاله اکتشافی عمیق از RC4558 ارائه شده است ، که مشخصات آن ، پیکربندی پین ، ویژگی ها و برنامه های متنوع را در بر می گیرد.این راهنمای جامع بینش ارزشمندی را برای باز کردن پتانسیل کامل RC4558 در محیط های مدار پیچیده و پویا ارائه می دهد.

کاتالوگ

نمای کلی از تقویت کننده عملیاتی RC4558

در RC4558 تقویت کننده عملیاتی دارای تطبیق پذیری قابل توجهی در برنامه های الکترونیکی است و تعادل قانع کننده ای از قیمت و عملکرد را ارائه می دهد.RC4558 که به عنوان یک جایگزین دوگانه برای LM741 مشهور قرار دارد ، با وجود عدم تنظیم جبران یا تهی ، عملکرد RC4558 دوم را از نزدیک نشان می دهد.این امر باعث می شود یک جایگزین یکپارچه برای برنامه های مشابه ، اطمینان از عملکرد قابل اعتماد بدون پیچیدگی و گسترش جذابیت خود برای طراحان به دنبال راه حل های مقرون به صرفه و در عین حال قوی باشد.

یکی از نقاط قوت تعیین کننده RC4558 در تطبیق پذیری عملیاتی آن نهفته است ، که توسط یک ولتاژ ورودی حالت مشترک از 14 ولت پوند برجسته شده است.این محدوده وسیع باعث می شود تا در هر دو تنظیمات وارونه و غیر معکوس در ولتاژهای مختلف عرضه برتری داشته باشد.مقاومت آن در برابر قفل باعث افزایش قابلیت اطمینان در طرح های جدی مانند پیروان ولتاژ می شود ، جایی که حفظ وفاداری سیگنال حاکم است.این ویژگی ها آن را به یک انتخاب ضروری برای مدارهایی تبدیل می کند که در شرایط عملیاتی پویا ثبات و سازگاری را در اولویت قرار می دهند.

RC4558 بیشتر خود را از طریق ویژگی های یکپارچه مانند جبران فرکانس داخلی و محافظت از اتصال کوتاه داخلی متمایز می کند.این پیشرفت ها نیاز به اجزای خارجی ، ساده سازی روند طراحی و افزایش قابلیت اطمینان را کاهش می دهد.برای برنامه هایی مانند مدارهای صوتی ، که در آن سر و صدای کم و افزایش مداوم تعیین کننده است ، RC4558 کیفیت صدای برتر را ارائه می دهد و آن را برای دستگاه هایی مانند پخش کننده های DVD و تقویت کننده های گیتار ایده آل می کند.مصرف کم مصرف و مقرون به صرفه بودن آن ، که از سری Venerable 1485 به ارث رسیده است ، موقعیت خود را به عنوان یک راه حل عملی و روزمره برای دستگاه های الکترونیکی باتری و مصرف کننده سیمان می کند.

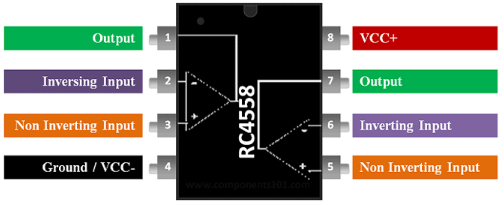

چاک

شماره پین	نام پین	نوع	شرح
1	1	ای	خروجی
2	1 در	من	ورودی وارونه
3	1in+	من	ورودی غیرقانونی
4	vcc-	جدید	عرضه منفی
5	2in+	من	ورودی غیرقانونی
6	2 در	من	ورودی وارونه
7	2	ای	خروجی
8	VCC+	جدید	عرضه مثبت

ویژگی

نشان	شرح
مصرف انرژی کم	فقط 6.5 میلی متر جریان فعلی را مصرف می کند و آن را می سازد کارآمد انرژی
دامنه ولتاژ ورودی حالت گسترده گسترده	ولتاژهای ورودی حالت مشترک را در محدوده کنترل می کند 14 ولت.
نسبت عالی رد حالت مشترک (CMRR)	نمایشگاه یک نسبت قابل توجه 90 دسی بل در حالت مشترک را نشان می دهد.
کم صدا	ترانزیستورهای ورودی از ویژگی های نویز کم برخوردار هستند ، به طور معمول 8 NV/√Hz در 1 کیلوهرتز.
وحدت پهنای باند	با یک پهنای باند به دست آوردن وحدت 3 مگاهرتز عمل می کند ، خروجی بدون اعوجاج در افزایش وحدت.
دامنه دمای عملیاتی	در محدوده دما از 0 درجه سانتیگراد بهینه بهینه می شود 70 درجه سانتیگراد.
جبران فرکانس داخلی	ثبات را بدون نیاز به خارجی تضمین می کند مؤلفه ها
محافظت از اتصال کوتاه	از خروجی ها در برابر مدارهای کوتاه محافظت می کند.
پیکربندی عرضه انعطاف پذیر	می تواند به عنوان یک عملیاتی یکپارچه یا دوگانه عملیاتی عمل کند تقویت کننده (تک عرض توصیه می شود).
گزینه های بسته بندی	در بسته های TO-99 ، CDIP ، DSBGA ، SOIC و PDIP موجود است.
مزایای اضافی	- نیازی به جبران فرکانس نیست.
	- مصونیت از قفل کردن.
	- افزایش و تطبیق فاز برای تقویت کننده ها.

پتانسیل RC4558 در طراحی مدار

مدار یکپارچه RC4558 به لطف عملکرد دوتایی OP-AMP خود ، در برنامه های نوسان ساز کنترل شده با ولتاژ (VCO) می درخشد ، که می تواند به طور ماهرانه رقص ظریف تنظیم ولتاژ را اجرا کند.به طور سنتی ، یک تنظیم VCO به یک جفت تقویت کننده عملیاتی نیاز دارد تا به طرز ماهرانه ای از تنوع ولتاژ حرکت کند.با این حال ، RC4558 ، با طراحی دوقلوی OP-AMP ، می تواند با ظرافت جای OP-AMP های جداگانه را بگیرد و اثربخشی عملیاتی شماتیک و تقویت کننده را ساده کند.

در یک پیکربندی معمولی VCO با استفاده از RC4558 ، ولتاژ کنترل هدف خود را در پین 2 ، که با هدف استراتژیک اعمال می شود ، می یابد.این ترتیب خواستار تقسیم ولتاژ ولتاژ حیرت انگیز است تا از پیوند دقیق بین پین های 2 و 3 اطمینان حاصل کند. طراحی این تقسیم کننده ولتاژ مهم است.این ولتاژ کنترل را تقسیم می کند ، و به نصف به پین ​​3 منتقل می شود. چنین مسیریابی دقیق از مکانیک مدار صرف فراتر می رود.این یک تکنیک محاسبه شده برای اصلاح و ثابت کردن عملکرد نوسان ساز است.

اغلب می توانید توجه داشته باشید که مونتاژ این مدارها نیاز به درک عمیقی از ولتاژ و نوسان ظریف آنها بر ثبات مدار دارد.توجه بیشتر برای تفاوت های ظریف مانند تحمل مؤلفه ها و تأثیر نوسانات دما - متغیرهایی که لایه های پیچیدگی را تزریق می کنند ، خواستار تنظیم چابک و مبتکرانه است.یک چالش دقیق هنگام استفاده از RC4558 در اطمینان از ولتاژ کنترل به طرز ماهرانه ای عملکرد در نظر گرفته شده مدار را ایجاد می کند.پیچیدگی این کار هنری است.واریانس جزئی در ولتاژ می تواند منجر به تغییرات قابل توجه در عملکرد شود.ترکیب سیستم های بازخورد و استفاده از تکنیک های جبران دما اغلب در حفظ نتایج مورد نظر سودمند است.

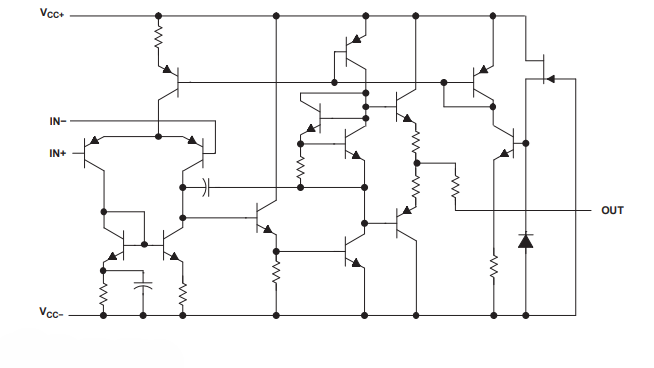

نمودار عملکردی

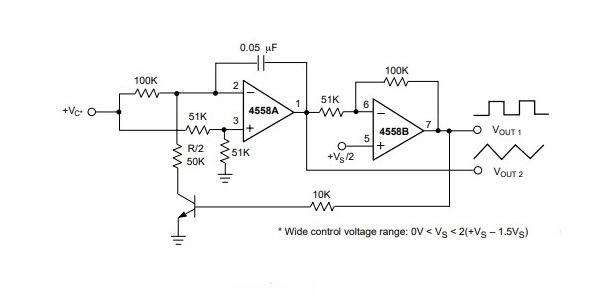

طراحی نوسان ساز کنترل شده با ولتاژ

کاردستی امواج مثلثی

در این طرح نوسان ساز ، تقویت کننده عملیاتی ، که به عنوان OP-AMP A ذکر شده است ، ایجاد شکل موج های مثلثی پس از فعال سازی را آغاز می کند.این تحول جادویی با جریان جریان از طریق یک مقاومت 100kΩ شروع می شود ، و از نظر روش یک خازن 0.05μF را تخلیه می کند ، در نهایت منجر به یک شکل موج مثلثی می شود.شما اغلب می توانید این طرح را در سناریوهایی که در آن نسل قابل اعتماد امواج باعث تداوم و کارآیی می شود ، بپذیرید.

انتقال به مرحله بعدی

هنگامی که OP-AMP یک پیروزی تولید مثلثی را تولید می کند ، یکپارچه برای تغذیه OP-AMP B از طریق یک مقاومت 51kΩ انتقال می یابد.این دستیابی به حمایت از قوام سیگنال و امکان برقراری ارتباط صاف بین مراحل ، پویا است.در عمل واقعی ، انتخاب مقادیر مقاومت مناسب می تواند به طور قابل توجهی بر هماهنگی و اثربخشی کلی در بین عناصر مدار متنوع تأثیر بگذارد.

Schmitt Trigger Dynamics Op-Amp B

OP-AMP B با دقت یک ماشه Schmitt ، سطح ولتاژ سیگنال های ورودی را ارزیابی می کند.آستانه آن برای بهره برداری حاکم بر رفتار انتقال است و هنگامی که ورودی از سطح تعیین شده فراتر رود ، خروجی بالایی تولید می کند.اگر ورودی در زیر این آستانه فعال فرو رود ، خروجی به صفر می رسد.این فرآیند دقیق برای تبدیل امواج مثلثی در حال انجام به شکل موج مربعی مجزا ، کاربرد مکرر در دنیای پردازش سیگنال دیجیتال را پیدا می کند.

مدل های جایگزینی

جایگزین تک اپام

• LM741

جایگزین های دوتایی amp

• LM358

• MCP602

• LM2904m

• NE5532

• OPA2228

• OPA2134

• OPA2604

استفاده از RC4558

نوآوری های موسیقی و صوتی

تقویت کننده عملیاتی RC4558 عمیقاً در انواع زمینه های الکترونیکی تعبیه شده است و بیشتر تجربیات صوتی مدرن را تقویت می کند.در دستگاه های DVD ، به طور تخصصی سیگنال های صوتی پیچیده ای را برای ارائه کیفیت صدای غنی مدیریت می کند.دقت آن در میکسرهای صوتی غیرقابل انکار است و ترکیب بدون درز از منابع صوتی متعدد را تسهیل می کند که امکان کنترل صوتی تنظیم شده را فراهم می کند-عملی که در مهندسی صدا حرفه ای گرامی دارد.

تغییر تفسیر سیگنال

سازگاری آن در تقویت کننده های مبدل می درخشد ، جایی که به طرز ماهرانه ای سیگنال های فیزیکی را به سیگنال های الکتریکی به راحتی قابل تفسیر تبدیل می کند.این یک گام اساسی در سیستم های اندازه گیری صنعتی است ، که نشان دهنده ظرفیت RC4558 برای ایجاد داده های خام به وضوح ، امکان تجزیه و تحلیل و کاربردهای بینش است.

برنامه های مدار

آمپلی فایر به عنوان یک عنصر اصلی در طراحی مدار OP-AMP بی انتها مانند یکپارچه سازی و تمایز دهنده ها قرار دارد.این طرح ها برای کارهای پردازش سیگنال استفاده می شوند و در تلاشهای علمی و مهندسی مفید هستند.کاربرد آن در بلوک های DC ، بیشتر از عملکرد کارآمد سیستم های ارتباطی دوربرد پشتیبانی می کند و تأکید بر قابلیت اطمینان آن در مکانیسم های کنترل است.

دقت در سیستم های اندازه گیری

دقت در جایی است که RC4558 واقعاً از آن عالی است ، همانطور که در مولتی متر مشاهده می شود ، جایی که ولتاژ و اندازه گیری دقیق را امکان پذیر می کند.این برای دستیابی به داده های قابل اعتماد در هر دو مجموعه آزمایشی و سناریوهای عیب یابی بسیار ارزشمند است.اسیلوسکوپ ها همچنین از توانایی خود در تولید مثل شکل های موج با وفاداری بهره می برند و آن را به عنوان یک مؤلفه اصلی در تنظیمات تشخیصی و تحقیقاتی تبدیل می کنند.

بهینه سازی سیستم کنترل

در سیستم های کنترل حلقه ، RC4558 ارزش خود را در مقایسه ها ، بهینه سازی پاسخ ها و حفظ تعادل در سیستم های پویا اثبات می کند.این تنظیم دقیق نشان دهنده سالهای پالایش در مهندسی کنترل است.همچنین در نوسان سازهای موج مربع یافت می شود ، جایی که پالس های ساعت اصلی ، غالب به الکترونیک دیجیتال و برنامه های زمان بندی را تولید می کند.

سیستم های صوتی و روشنایی

در سیستم های صوتی ، قدرت تقویت کننده در تقویت وضوح صدا و دامنه یک تجربه صوتی پر جنب و جوش را تضمین می کند.درایورهای لامپ از RC4558 برای حفظ جریان جریان تنظیم شده ، گسترش عمر سیستم روشنایی و ترویج مصرف انرژی کارآمد استفاده می کنند و سازگاری آن را در فرآیندهای الکترونیکی معاصر برجسته می کنند.

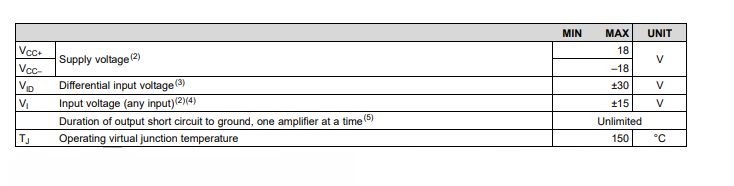

حداکثر رتبه بندی

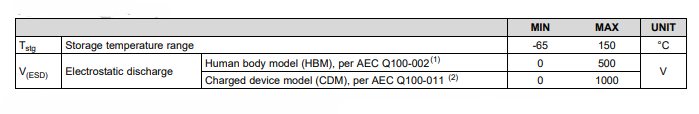

رسیدگی به رتبه بندی RC4558

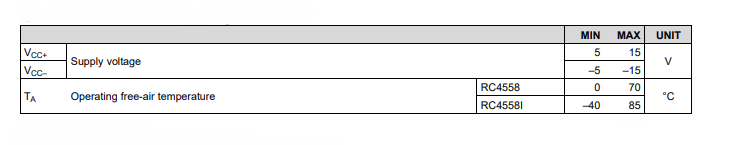

پارامترهای عملیاتی پیشنهادی

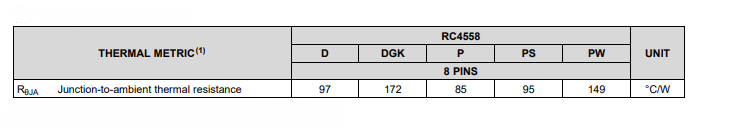

اطلاعات حرارتی RC4558

خصوصیات الکتریکی RC4558

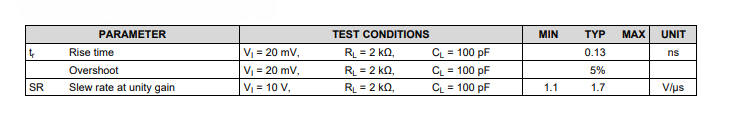

ویژگی های عملیاتی RC4558

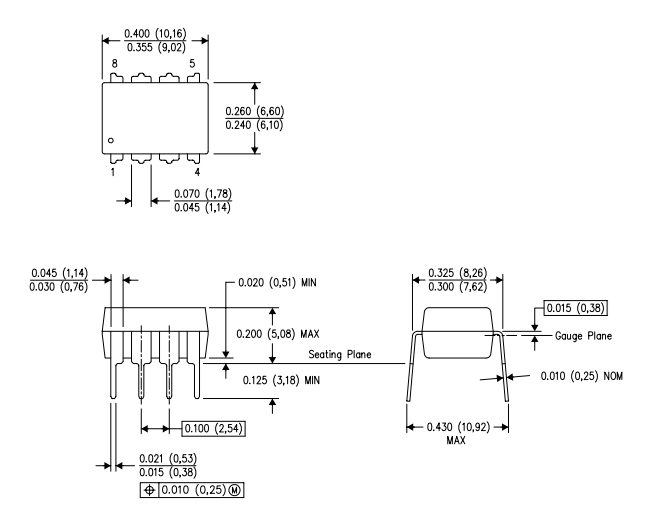

بسته بندی کردن

سازنده

تأسیس در دالاس ، تگزاس ابزارها (TI) هویت جهانی را در حوزه فن آوری نیمه هادی و مدار یکپارچه ایجاد کرده است و نوآوری ها و راه حل های عمده ای را برای طراحان و تولید کنندگان الکترونیکی در سراسر جهان ارائه می دهد.وابستگی Ti به تراشه های آنالوگ و پردازنده های تعبیه شده تا حد زیادی بر دستاوردهای مالی آن تأثیر می گذارد ، زیرا این بخش ها بیش از 80 ٪ بخش قابل توجهی از درآمد شرکت را تشکیل می دهند.فداکاری این شرکت فراتر از این مناطق اصلی است.همچنین در تدوین راه حل های پردازش نور دیجیتال و ابزارهای آموزشی از جمله ماشین حساب و میکروکنترلرها برجسته است.با حدود 45000 حق ثبت اختراع در سراسر جهان از سال 2016 ، تعهد TI به پیشگام فناوری و اکتشافات پر از نوآوری مشهود است.این مجموعه حق ثبت اختراع چشمگیر ، عمق و وسعت را به نمونه کارها خود می افزاید و نشانگر پیگیری بی امان از تعالی و ایده های تازه است.تخصص تگزاس سازها در تراشه های آنالوگ و پردازنده های تعبیه شده حضور بازار خود را تقویت می کند.فناوری آنالوگ به طرز ماهرانه ای شکاف را با عناصری مانند دما و صدا به هم می زند ، در حالی که پردازنده های تعبیه شده مدیریت سازگار و هوشمند این رابط ها را تضمین می کنند.این ترکیب نه تنها نیازهای متنوع بازار را برآورده می کند بلکه نتایج مالی را تقویت می کند.
