درک OP-AMP ورودی JFET LF353-N DUAL

در دنیای همیشه در حال تحول الکترونیک صوتی و دقیق ، LF353-N به عنوان یک تقویت کننده عملیاتی JFET دو بسته بندی شده برای برنامه های با کارایی بالا بهینه شده است.با ورودی های JFET با ولتاژ بالا ، قابلیت های سوئیچینگ سریع و حداقل مشخصات نویز ، نیازهای خواستار سیستم های صوتی مدرن را به خود اختصاص می دهد.این مقاله به خصوصیات متمایز ، پتانسیل عملکرد و برنامه های همه کاره LF353-N حفر می شود و بینش هایی را در مورد اینکه چرا همچنان یک انتخاب ارجح است ، ارائه می دهد.این که آیا شما در حال بررسی پیشرفت در فناوری صوتی هستید یا آمپلی فایرهای عملیاتی دقیق را در طرح های نوآورانه ادغام می کنید ، قابلیت اطمینان و سازگاری LF353-N به عنوان سنگ بنای الکترونیک مدرن می درخشد.

کاتالوگ

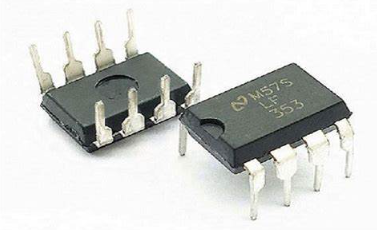

نمای کلی LF353-N

LF353-N ، یک تقویت کننده عملیاتی JFET دو بسته ، جایگاه خود را در بازار برای بهینه سازی خود در برنامه های صوتی به دست آورده است.طراحی شده با یک مرحله ورودی JFET با ولتاژ بالا ، در مدیریت نویز کم و جریان کارآمد ، یک نیاز جدی برای سیستم های صوتی است.این معماری نه تنها قابلیت های سوئیچینگ سریع را افزایش می دهد بلکه از عملکرد پر سرعت نیز پشتیبانی می کند در حالی که آگاهی از هزینه باقی مانده است.LF353-N با استفاده از LF353-N از فناوری Bi-Fet II و پیرایش داخلی دقیق برای به حداقل رساندن ولتاژ جبران ورودی ، تراز کامل با خواسته های پردازش صوتی سریع و کارآمد استفاده می کند.

LF353-N با داشتن یک محصول پهنای باند چشمگیر و سرعت سریع ، LF353-N ساخته شده است تا ضمن حفظ مصرف کم مصرف ، کیفیت خروجی صوتی برتر را ارائه دهد.ورودی های JFET با ولتاژ بالا آن ، تعصب ورودی و جریانهای جبران را به حداقل می رساند و از دقت و وضوح در عملکرد صوتی اطمینان می دهد.علاوه بر این ، سازگاری آن با LM1558 این ماژول امکان ادغام یکپارچه در طرح های موجود را فراهم می کند و یک راه حل عملی برای تقویت عملکرد مدار بدون اصلاحات اساسی به شما ارائه می دهد.این ویژگی ها بر سازگاری و ارزش آن در طیف گسترده ای از برنامه های مهندسی صوتی تأکید می کنند.

LF353-N همچنین در نقش های خواستار مانند یکپارچه سازهای با سرعت بالا و مبدل های دیجیتال به آنالوگ ، که در آن ثبات و قابلیت اطمینان حاکم است ، برتری دارد.ولتاژ افست کم و امپدانس بالا آن را به عنوان یک انتخاب برجسته برای محیط های صوتی دقیق ، به طور مداوم سطح سر و صدای کم و حداقل رانش ولتاژ افست را ارائه می دهد.مشهور به دلیل توانایی خود در حفظ صدای واضح و بی پروا ، حفظ وفاداری صوتی ، جنبه اصلی برنامه های حرفه ای حرفه ای را تضمین می کند.به عنوان یک آمپلی فایر همه کاره و مقرون به صرفه ، LF353-N نشان دهنده سنگ بنای مهندسی صوتی مدرن ، ترکیب سرعت ، کارآیی و دقت در برآورده کردن خواسته های پیچیده سیستم های صوتی برش است.

ویژگی

نشان	مشخصات
ولتاژ جبران شده داخلی	10 میلی ولت
جریان تعصب ورودی کم	50 Pa
ولتاژ نویز ورودی کم	25 nv/√hz
جریان سر و صدای ورودی کم	0.01 pa/√hz
پهنای باند سود گسترده	4 مگاهرتز
نرخ بالای کشتار	13 V/μs
جریان کم عرضه	3.6 میلی آمپر
امپدانس ورودی بالا	10¹² Ω
تحریف هارمونیک کل کم	0.02 ≤
گوشه سر و صدای 1/F پایین	50 هرتز
زمان تسویه سریع به 0.01 ٪	2 میکرومتر

برنامه های LF353-N

تقویت کننده عملیاتی LF353-N جای خود را در بسیاری از برنامه های پیشرفته پیدا می کند و خود را در دنیای محیط های صوتی کم سر و صدا متمایز می کند.در اینجا ، حفظ حداقل تداخل برای تولید مثل صدای بکر استفاده می شود.این دستگاه با امپدانس ورودی چشمگیر خود ، یکپارچگی سیگنال های صوتی را تضمین می کند و تنظیمات تجهیزات صوتی با کیفیت بالا را غنی می کند.شما می توانید به طور مداوم در تلاش باشید تا نسبت های سیگنال به نویز را کامل کنید ، و اغلب به دلیل ویژگی های عملکرد برتر آن ، LF353-N را غیر قابل تعویض می کنید.

طرح های الکترونیکی

در طرح های الکترونیکی که پایداری و دقت مورد نظر است ، LF353-N نقش لازم را به ویژه در مدارهای نمونه و نگه می دارد.این مدارها برای حفظ وفاداری سیگنال در طول پردازش به دقت استثنایی نیاز دارند.شما می توانید از خروجی پایدار ارائه شده توسط LF353-N برای پرداختن به چالش های رانش سیگنال که اغلب با گزینه های مقاومت کمتری روبرو می شوند ، استفاده کنید.چنین دقت در برنامه های مربوط به مبدل های دیجیتال به آنالوگ بسیار مورد توجه قرار می گیرد ، زیرا حتی نادرستی های جزئی می توانند به طور قابل توجهی بر خروجی های سیستم تأثیر بگذارند.

ادغام سرعت بالا

در سیستم های الکترونیکی پیچیده ، نقش LF353-N در یکپارچه سازان با سرعت بالا ، سازگاری آن را نشان می دهد.در تنظیمات سریع ، مانند پردازش داده های واقعی ، قابلیت های ادغام LF353-N باعث افزایش عملکرد می شود.هنگامی که محاسبات SWIFT ضروری است ، این تقویت کننده از طریق سرعت پردازش سیگنال قابل اعتماد عملیات صاف را تضمین می کند.این توانایی در زمینه هایی مانند هوافضا و ارتباطات پیشرفته مفید می شود ، جایی که حتی کوتاهترین کسری از زمان اهمیت دارد.

حداکثر رتبه بندی LF353-N

پارامتر	ارزش
ولتاژ عرضه	± 18 ولت
اتلاف قدرت	به یادداشت (3) مراجعه کنید
دامنه دمای عملیاتی	0 درجه سانتیگراد تا +70 درجه سانتیگراد
TJ (حداکثر)	150 درجه سانتیگراد
ولتاژ ورودی دیفرانسیل	± 30 ولت
دامنه ولتاژ ورودی (4)	15 ولت
مدت زمان مدار کوتاه خروجی	پیوسته
دامنه دمای ذخیره	65 درجه سانتیگراد تا +150 درجه سانتیگراد

یادداشت ها:

(3): برای جزئیات اتلاف برق به برگه داده مراجعه کنید در شرایط خاص

(4): اطمینان از ماندگاری ولتاژ ورودی در محدوده 15 ولت تا از آسیب دیدن خودداری کنید.
