درک سطح منطقی 2N7002 N- کانال MOSFET

در این مقاله ، ما به دنیای 2N7002 ، یک سطح منطقی بسیار متنوع N کانال MOSFET حفر می کنیم.این مؤلفه نیمه هادی که به دلیل کارآیی و سازگاری آن شناخته شده است ، در مدارهای الکترونیکی مختلف ، بیشتر در افزایش بهره وری انرژی و بهینه سازی عملکرد جدی است.از قابلیت های سوئیچینگ سریع آن گرفته تا سازگاری آن با برنامه های ولتاژ کم ، 2N7002 مورد علاقه برای طراحی سیستم های جمع و جور و قابل اعتماد است.این که آیا سوئیچ های دیجیتالی ، رانندگی پروژه های مبتنی بر میکروکنترلر یا امکان راه حل های انرژی پایدار ، ویژگی های 2N7002 آن را به عنوان یک انتخاب اصلی برای الکترونیک مدرن تبدیل می کند.به ما بپیوندید زیرا مشخصات فنی ، برنامه ها و ملاحظات عملی آن را بررسی می کنیم و بینش هایی در مورد چگونگی پشتیبانی این MOSFET از توسعه دستگاه های کارآمد و با کارایی بالا ارائه می دهیم.

کاتالوگ

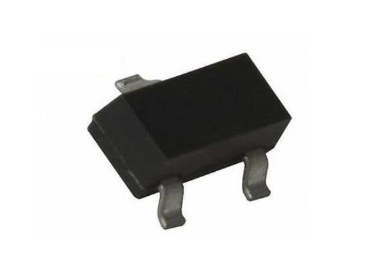

بررسی اجمالی 2N7002

در 2N7002، یک سطح منطق N-channel MOSFET ، جایگاه ویژه ای در دنیای دستگاه های نیمه هادی گسسته دارد.این مؤلفه ، برای بسیاری از آنها ، در درجه اول به عنوان سوئیچ یا تقویت کننده مورد استفاده قرار می گیرد.از مواد نیمه هادی ساخته شده و با سه پایانه ساخته شده است.جنبه های قابل توجه 2N7002 شامل مقاومت قابل ملاحظه ای در حالت پایین و ولتاژ آستانه منبع دروازه تقریباً 2.1 ولت است.این خصوصیات باعث می شود که عمدتاً برای مدارهایی که در 3.3 ولت کار می کنند ، باعث افزایش راندمان انرژی و بهینه سازی عملکرد سوئیچینگ شود.

بر خلاف نقاط قوت آن ، بسته بندی SMD جمع و جور آن (SOT-23) محدودیت های خاصی را ارائه می دهد.این جریان دارای جریان تخلیه نسبتاً کم است ، که به طور مداوم تا 200 میلی آمپر به طور مداوم تحویل می دهد و حداکثر سنبله های فعلی را تا 1A در خود جای می دهد.برای جلوگیری از آسیب احتمالی ، رعایت این محدودیت های عملیاتی در کاربردهای عملی بسیار مهم است.2N7002 ، که معمولاً از تولید کنندگان مانند نیمه هادی تهیه می شود ، به طور قابل اعتماد در محدوده دما از -55 درجه سانتیگراد تا 150 درجه سانتیگراد عمل می کند و دارای یک کلاه دفع قدرت 200 مگاوات است.شما اغلب می توانید بر لزوم پایبندی به این مشخصات برای حفظ یکپارچگی مدارها و قابلیت اطمینان عملکرد تأکید کنید.

ویژگی های 2N7002

نشان	شرح
نوع	MOSFET کانال N
مقاومت در برابر دولت	< 5Ω
جریان تخلیه مداوم (شناسه)	200 میلی آمپر
ولتاژ منبع تخلیه (VDS)	60 ولت
ولتاژ آستانه دروازه (VGS-TH) (دقیقه)	1 ولت
ولتاژ آستانه دروازه (VGS-TH) (حداکثر)	3 ولت
زمان را روشن کنید	15n
زمان را خاموش کنید	8n
انواع بسته بندی	به 92 ، SOT23-3L

استفاده از MOSFET 2N7002

MOSFET 2N7002 در مدارهای مختلف الکترونیکی مورد علاقه است ، که به دلیل برخورد دقیق آن از سوئیچ های کم جریان و ولتاژ شناخته شده است.معماری آن به ویژه در مبدل های DC-DC و سیستم های emobility مفید است و باعث استفاده از انرژی کارآمد می شود.برای مهار توانایی های خود ، باید بخشی از سیستم های مدیریت انرژی معاصر را تصدیق کرد ، با تمرکز بر توانایی آن در به حداقل رساندن مقاومت در دولت که باعث مهار زباله های برق می شود.

برنامه های کاربردی در مبدل های DC-DC

در مبدل های DC-DC ، 2N7002 با افزایش راندمان انتقال انرژی در مدارهای الکترونیکی برتری می یابد.شما می توانید در کاهش اتلاف برق متمرکز شوید ، که توسط مقاومت کم حالت MOSFET تسهیل می شود ، و این امکان را می دهد تا اسباب بازی ها روی ذخایر انرژی محدود طولانی تر عمل کنند.این ماده به طور گسترده ای در الکترونیک قابل حمل یافت می شود که در آن هر واحد از انرژی محافظت می شود ، استقامت باتری را تقویت می کند.

نقش در راه حل های emobility

از آنجا که فشار برای حمل و نقل سازگار با محیط زیست تشدید می شود ، ماهیت قابل اعتماد و کارآمد 2N7002 برای فن آوری های emobility مانند دوچرخه های برقی و اسکوتر اعمال می شود.نقش آن در مدیریت انرژی عملکرد بهینه را تضمین می کند و اثربخشی این وسایل نقلیه را تقویت می کند و بر عملکرد و رضایت تأثیر می گذارد.شما می توانید به طور مداوم روش هایی را برای ادغام چنین مؤلفه هایی تصحیح کنید ، با آرزوهایی برای تقویت ثبات سیستم در حالی که به تأثیرات زیست محیطی توجه می کنید.

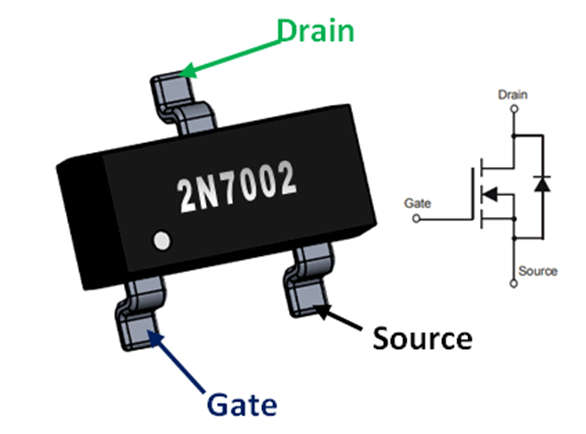

پیکربندی پین

ترانزیستور 2N7002 دارای سه پایانه اساسی است: منبع ، دروازه و تخلیه.هرکدام عملکرد و نقش متمایز خود را در اطمینان از کارآمد ترانزیستور دارند.

گزینه ها و جایگزین ها

گزینه های 2N7002

• NTR4003

• FDC666

• FDC558

انواع دیگر MOSFET های کانال N

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
