درک توان راکتیو: چگونه کار می کند و چرا اهمیت دارد

توان راکتیو یکی از بخش‌های کلیدی سیستم‌های الکتریکی AC است، زیرا از میدان‌های الکتریکی و مغناطیسی که بسیاری از دستگاه‌ها برای کار کردن به آن نیاز دارند، پشتیبانی می‌کند.این مقاله توضیح می دهد که توان راکتیو چیست، چگونه در مدارهای AC کار می کند و چگونه با استفاده از ولتاژ، جریان و ضریب توان محاسبه می شود.همچنین نحوه رفتار توان راکتیو در بارهای مقاومتی، القایی، خازنی و غیرخطی را بررسی می کند.علاوه بر این، مزایای مدیریت توان راکتیو مناسب، کاربردهای عملی آن و نقش آن در سیستم های قدرت مدرن را پوشش می دهد.

کاتالوگ

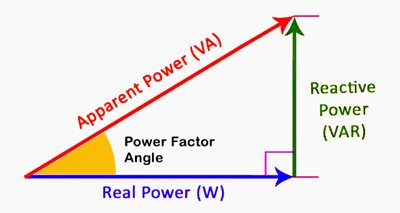

شکل 1. مثلث توان راکتیو

توان راکتیو چیست؟

توان راکتیو بخشی از توان الکتریکی در یک سیستم AC است که کار مفیدی انجام نمی دهد اما برای حفظ میدان های الکتریکی و مغناطیسی ضروری است.به این دلیل وجود دارد که ولتاژ و جریان در زمان کاملاً همسو نیستند و اختلاف فاز بین آنها ایجاد می شود.این تغییر فاز باعث می شود انرژی به جای مصرف کامل، بین منبع و اجزای واکنش دهنده به عقب و جلو حرکت کند.توان راکتیو برای تجهیزات عملیاتی مانند موتورها، ترانسفورماتورها و دستگاه های القایی در سیستم های قدرت مهم است.این نقش کلیدی در حفظ سطوح ولتاژ و تضمین عملکرد پایدار سیستم ایفا می کند.بدون توان راکتیو، بسیاری از سیستم های الکتریکی AC به درستی یا کارآمد عمل نمی کنند.

چگونه توان راکتیو در مدارهای AC کار می کند؟

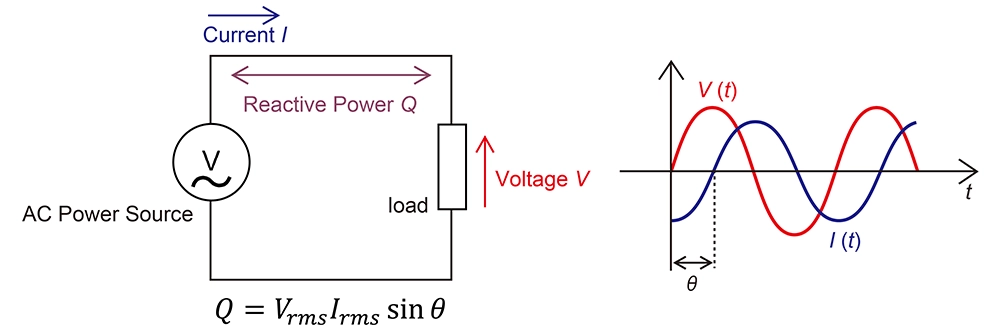

شکل 2. توان راکتیو در شکل موج AC و مدار

توان راکتیو در مدارهای AC زمانی به وجود می آید که ولتاژ و جریان همزمان به اوج خود نرسند.این اختلاف فاز وضعیتی را ایجاد می کند که انرژی به طور موقت ذخیره شده و سپس به جای استفاده مداوم به منبع برق باز می گردد.با تغییر جهت جریان متناوب، انرژی به داخل و خارج از میدان های الکتریکی یا مغناطیسی داخل مدار حرکت می کند.این تبادل مداوم منجر به یک جریان چرخه ای انرژی به جای انتقال یک طرفه می شود.

رابطه جابجایی بین ولتاژ و جریان را می توان از طریق شکل موج آنها مشاهده کرد، جایی که یک شکل موج به دیگری منتهی می شود یا عقب می افتد.این اختلاف زمان همان چیزی است که توان راکتیو در سیستم تولید می کند.اگرچه این انرژی کار مفیدی انجام نمی دهد، اما همچنان برای پشتیبانی از عملکرد بسیاری از دستگاه های الکتریکی مورد نیاز است.وجود این تغییر فاز مستقیماً بر چگونگی جریان برق در مدار تأثیر می گذارد.

محاسبه توان راکتیو

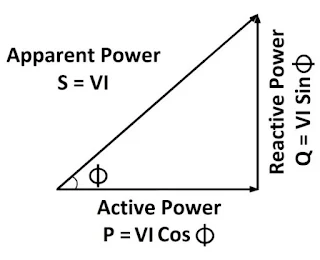

شکل 3. مثلث قدرت و معادلات

ابتدا مقادیر داده شده را مشخص کنید.با فهرست کردن آنچه از قبل می دانید شروع کنید:

• ولتاژ (V) = 230 ولت

• جریان (I) = 10 A

• ضریب توان (cos φ) = 0.8 (تاخیر)

این مقادیر شرایط عملیاتی مدار را مشخص می کند.

سپس توان ظاهری (S) را محاسبه کنید.توان ظاهری کل توان تامین شده توسط منبع را نشان می دهد.

• S = V × I = 230 × 10 = 2300 VA

این نیاز به توان کامل قبل از جداسازی اجزای مفید و غیر مفید است.

سپس توان فعال (P) را محاسبه کنید.توان فعال بخشی است که در واقع کار مفیدی را انجام می دهد.

• P = V × I × cos φ = 230 × 10 × 0.8 = 1840 W

این به شما می گوید که چه مقدار توان به طور موثر توسط بار مصرف می شود.

در نهایت توان راکتیو (Q) را محاسبه کنید.توان راکتیو از اختلاف فاز حاصل می شود و می توان آن را با استفاده از sin φ پیدا کرد.

• sin φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

این نشان دهنده قدرتی است که بین منبع و بار در گردش است.نتایج نهایی نشان می دهد که توان ظاهری (S) 2300 VA، توان اکتیو (P) 1840 وات و توان راکتیو (Q) 1380 VAR است.این مقادیر نشان می دهد که چگونه کل توان عرضه شده به توان مفیدی که کار را انجام می دهد و توان راکتیو که سیستم را پشتیبانی می کند تقسیم می شود.این شکست واضح درک، تجزیه و تحلیل و مدیریت جریان برق در سیستم های الکتریکی AC را آسان تر می کند.

چگونه توان راکتیو با انواع بارهای مختلف تعامل دارد؟

بارهای مقاومتی (اهمی).

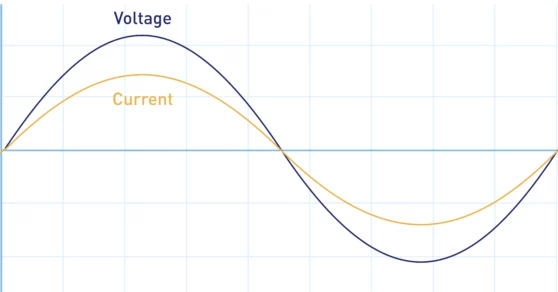

شکل 4. ولتاژ و جریان در فاز

بارهای مقاومتی اجزای الکتریکی هستند که انرژی را مستقیماً بدون ذخیره آن در میدان های الکتریکی یا مغناطیسی مصرف می کنند.در این بارها، ولتاژ و جریان به طور همزمان بالا و پایین می‌شوند، یعنی اختلاف فازی بین آنها وجود ندارد.از آنجایی که هر دو شکل موج کاملاً تراز هستند، تمام توان عرضه شده به کار مفیدی مانند گرما یا نور تبدیل می شود.این هم ترازی را می توان در شکل موج های همپوشانی مشاهده کرد که در آن قله ها و تقاطع های صفر دقیقاً مطابقت دارند.در نتیجه، هیچ انرژی در طول چرخه به منبع باز نمی گردد.این شرایط به این معنی است که توان راکتیو در مدارهای صرفاً مقاومتی اساساً صفر است.نمونه‌های متداول عبارتند از بخاری‌ها و لامپ‌های رشته‌ای که در آنها انرژی به طور کامل استفاده می‌شود.

بارهای القایی

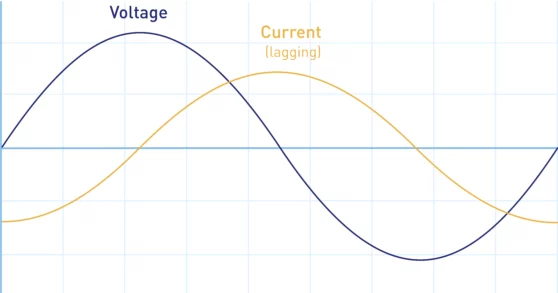

شکل 5. ولتاژ تاخیر جریان

بارهای القایی وسایلی هستند که انرژی را در میدان های مغناطیسی ذخیره می کنند که جریان از آنها عبور کند.در این بارها، شکل موج جریان به دلیل ماهیت ذخیره انرژی مغناطیسی از شکل موج ولتاژ عقب است.این تاخیر یک اختلاف فاز ایجاد می کند که در آن انرژی به طور موقت نگه داشته شده و سپس به منبع باز می گردد.جدایی بین قله های ولتاژ و جریان این رفتار عقب ماندگی را نشان می دهد.به دلیل این تغییر فاز، توان راکتیو تولید می شود و در داخل سیستم جریان می یابد.این نوع توان راکتیو مثبت در نظر گرفته می شود و در تجهیزاتی مانند موتورها و ترانسفورماتورها رایج است.بارهای القایی به طور گسترده ای در سیستم های صنعتی و توزیع برق استفاده می شود.

بارهای خازنی

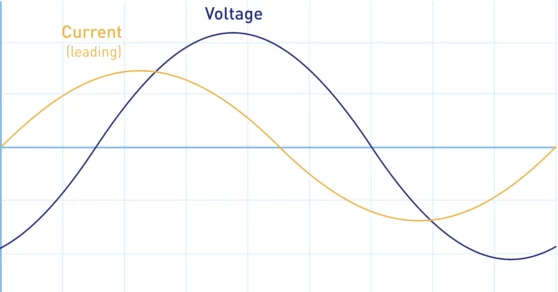

شکل 6. ولتاژ پیشرو جریان

بارهای خازنی اجزای الکتریکی هستند که انرژی را در میدان های الکتریکی بین صفحات رسانا ذخیره می کنند.در این بارها، شکل موج جریان شکل موج ولتاژ را هدایت می کند، به این معنی که قبل از ولتاژ به اوج خود می رسد.این رابطه پیشرو یک اختلاف فاز در مقابل بارهای القایی ایجاد می کند.الگوی شکل موج نشان می دهد که جریان جلوتر از ولتاژ در طول هر سیکل پیش می رود.همانطور که انرژی در میدان الکتریکی ذخیره و آزاد می شود، توان راکتیو در سیستم جریان می یابد.این نوع توان راکتیو منفی در نظر گرفته می شود.بارهای خازنی معمولاً در برنامه های اصلاح ضریب توان و تنظیم ولتاژ استفاده می شوند.

بارهای غیر خطی (هارمونیک).

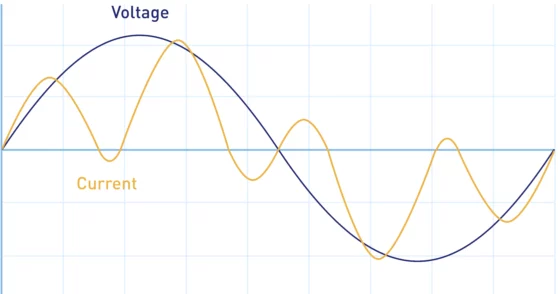

شکل 7. شکل موج جریان تحریف شده

بارهای غیر خطی وسایلی هستند که حتی در صورت تامین ولتاژ سینوسی، جریان را به صورت غیر سینوسی می گیرند.این بارها اعوجاج هایی را در شکل موج جاری ایجاد می کنند و اجزای هارمونیک را در فرکانس های متعدد ایجاد می کنند.به جای شکل موج های صاف، جریان در مقایسه با ولتاژ نامنظم و ناهموار به نظر می رسد.این اعوجاج بر نحوه رفتار توان راکتیو در سیستم با افزودن پیچیدگی فراتر از جابجایی‌های فاز ساده تأثیر می‌گذارد.تعامل بین هارمونیک ها و منبع می تواند منجر به اثرات واکنشی اضافی شود.این بارها در الکترونیک مدرن مانند کامپیوترها، درایورهای LED و منابع تغذیه سوئیچینگ رایج هستند.مدیریت تاثیر آنها برای حفظ کیفیت توان مهم است.

مزایای مدیریت مناسب توان راکتیو

• بهره وری کلی انرژی را بهبود می بخشد

• سطوح ولتاژ پایدار را حفظ می کند

• تلفات انتقال نیرو را کاهش می دهد

• طول عمر تجهیزات را افزایش می دهد

• از شرایط اضافه بار سیستم جلوگیری می کند

• پشتیبانی از عملیات شبکه قابل اعتماد

کاربردهای توان راکتیو

1. شبکه های انتقال نیرو

توان راکتیو در خطوط انتقال مسافت طولانی برای حفظ پایداری ولتاژ مهم است.این به جلوگیری از افت ولتاژ در فواصل طولانی کمک می کند.شرکت های برق از دستگاه های جبران برای تنظیم جریان توان راکتیو استفاده می کنند.این امر تحویل کارآمد و قابل اعتماد برق را تضمین می کند.

2. سیستم های تولید صنعتی

کارخانه ها برای کارکرد موتورها و ماشین آلات سنگین به توان راکتیو متکی هستند.مدیریت صحیح از ناکارآمدی در بارهای الکتریکی بزرگ جلوگیری می کند.این به حفظ ولتاژ پایدار در هنگام تقاضای بالا کمک می کند.این امر قابلیت اطمینان تولید و عملکرد تجهیزات را بهبود می بخشد.

3. سیستم های انرژی های تجدیدپذیر

سیستم های خورشیدی و بادی برای یکپارچه سازی شبکه نیاز به کنترل توان راکتیو دارند.این به تثبیت نوسانات ولتاژ ناشی از تولید متغیر کمک می کند.اینورترها برای مدیریت توان راکتیو خروجی استفاده می شوند.این امر سازگاری با شبکه های برق موجود را تضمین می کند.

4. پست های برق

پست ها از جبران توان راکتیو برای کنترل سطوح ولتاژ استفاده می کنند.دستگاه هایی مانند خازن ها و راکتورها برای تنظیم نصب شده اند.این باعث بهبود کارایی سیستم و کاهش تلفات می شود.همچنین از توزیع صاف برق پشتیبانی می کند.

5. ساختمان های تجاری

ساختمان های بزرگ از توان راکتیو برای سیستم های HVAC و آسانسورها استفاده می کنند.کنترل مناسب باعث بهبود بهره وری انرژی در عملیات روزانه می شود.مصرف برق غیر ضروری را کاهش می دهد.این امر هزینه های عملیاتی را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.

6. مراکز داده و زیرساخت فناوری اطلاعات

مراکز داده برای تجهیزات حساس به برق پایدار نیاز دارند.مدیریت توان راکتیو به حفظ سطوح ولتاژ ثابت کمک می کند.از اختلالات ناشی از نوسانات برق جلوگیری می کند.این کار مداوم و قابل اعتماد را تضمین می کند.

توان راکتیو در مقابل توان فعال در مقابل توان ظاهری

جنبه	توان فعال (W)	توان راکتیو (VAR)	قدرت ظاهری (VA)
تعریف	قدرت مفید که کار را انجام می دهد	قدرت آن بین منبع و بار در نوسان است	کل عرضه شده قدرت
تابع	خروجی تولید می کند مانند گرما یا حرکت	پشتیبانی می کند میدان های الکتریکی / مغناطیسی	مجموع را نشان می دهد تقاضا
نقش	انرژی مصرف کرد	ذخیره شده و انرژی برگشتی	اثر ترکیبی
واحد	وات (W)	ولت آمپر واکنشی (VAR)	ولت آمپر (VA)
مصرف انرژی	کاملا استفاده شده	مصرف نشده است	تا حدی مورد استفاده قرار گرفت
جهت	جریان یک طرفه	رفت و برگشت جریان	جریان ترکیبی
تاثیر سیستم	بارها را درایو می کند	حفظ می کند عملیات	تعیین می کند ظرفیت
وابستگی	تقاضای بار	تغییر فاز	هم P و هم Q
اندازه گیری	متر برق	متر VAR	متر ظاهری
مشارکت	خروجی واقعی	عملکرد پشتیبانی	مجموع نیاز
کارایی	مستقیماً تأثیر می گذارد بهره وری	اثر غیر مستقیم	سیستم را نشان می دهد بار
حضور	همیشه در سیستم های کاری	وجود دارد با اختلاف فاز	همیشه حاضر
کنترل کنید	مبتنی بر بار	غرامت دستگاه ها	طراحی سیستم
برنامه	لوازم خانگی، ماشین آلات	موتورها، ترانسفورماتورها	تمامی سیستم های AC
رابطه	جزء از قدرت کل	جزء از قدرت کل	ترکیبی از هر دو

کنترل توان راکتیو در سیستم های قدرت مدرن

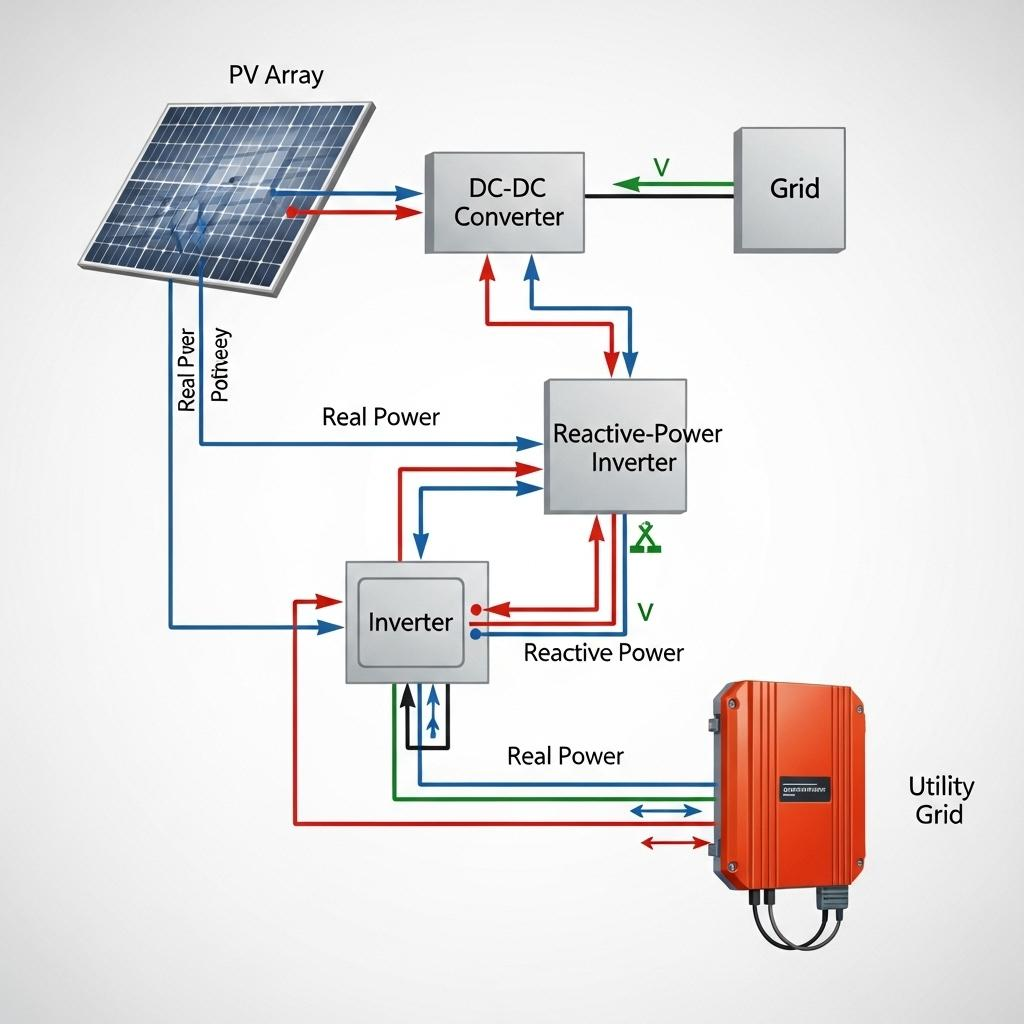

شکل 8. کنترل توان راکتیو با استفاده از یک اینورتر هوشمند

توان راکتیو در سیستم‌های قدرت مدرن به طور فعال از طریق دستگاه‌های الکترونیکی قدرت که جریان انرژی بین منابع تولید و شبکه را تنظیم می‌کنند، مدیریت می‌شود.در سیستم‌های مبتنی بر انرژی‌های تجدیدپذیر، آرایه‌های فتوولتائیک برق واقعی تولید می‌کنند که از طریق مبدل‌ها پردازش شده و از طریق اینورترها به شبکه تحویل داده می‌شود.در کنار انتقال توان واقعی، توان راکتیو به طور مستقل برای حفظ سطوح ولتاژ پایدار و بهبود کیفیت توان کنترل می‌شود.این کنترل به سیستم اجازه می دهد تا به شرایط بار متغیر پاسخ دهد و از نوسانات ولتاژ در سراسر شبکه جلوگیری کند.با هماهنگ کردن چندین مرحله تبدیل، سیستم‌های مدرن تضمین می‌کنند که هم توان واقعی و هم توان راکتیو به طور کارآمد ارائه می‌شوند.این رویکرد از عملیات قابل اعتماد، به ویژه در محیط های تولید پراکنده پشتیبانی می کند.

همانطور که در شکل نشان داده شده است، اینورتر هوشمند با تنظیم تبادل توان راکتیو با شبکه برق، نقش مرکزی را ایفا می کند.این می تواند توان راکتیو را بدون تأثیر بر توان واقعی تولید شده توسط آرایه PV تزریق یا جذب کند و به تنظیم ولتاژ انعطاف پذیر اجازه دهد.تعامل بین اینورتر، مبدل DC-DC و شبکه نظارت مستمر و پاسخ به شرایط سیستم را تضمین می کند.این کنترل دینامیکی به تثبیت شبکه در طول تغییرات تولید خورشیدی و تقاضای بار کمک می کند.با مدیریت توان راکتیو در زمان واقعی، اینورترهای هوشمند وابستگی به دستگاه های جبران سنتی را کاهش می دهند.این باعث می شود که آنها برای حفظ پایداری شبکه در سیستم های برق مدرن و یکپارچه تجدیدپذیر عالی باشند.

نتیجه گیری

توان راکتیو به طور مستقیم کار مفیدی انجام نمی دهد، اما برای حفظ ولتاژ، پشتیبانی از دستگاه های مبتنی بر میدان و پایدار نگه داشتن سیستم های AC خوب است.رفتار آن به رابطه بین ولتاژ و جریان بستگی دارد که نحوه تقسیم توان به اجزای فعال، راکتیو و ظاهری را نیز تعیین می کند.انواع بارهای مختلف به طرق مختلف بر توان راکتیو تأثیر می‌گذارند و تحلیل و کنترل مناسب را برای راندمان، حفاظت از تجهیزات و کیفیت توان مهم می‌سازند.مدیریت توان راکتیو موثر از عملیات قابل اعتماد در شبکه‌ها، سیستم‌های صنعتی، تأسیسات انرژی‌های تجدیدپذیر، پست‌ها، ساختمان‌های تجاری و مراکز داده پشتیبانی می‌کند.
