آشنایی با مسائل برق راه اندازی LPC84x و توالی کامل روشن شدن

میکروکنترلرهای LPC84x به طور گسترده ای در سیستم های تعبیه شده استفاده می شوند، زیرا آنها قدرت پردازش، حافظه و تجهیزات جانبی را در یک دستگاه فشرده ترکیب می کنند.برای اطمینان از عملکرد قابل اعتماد، باید بدانید که میکروکنترلر چگونه راه اندازی می شود و شرایط قدرت چگونه بر رفتار آن تأثیر می گذارد.این مقاله ویژگی‌های کلیدی و معماری میکروکنترلرهای LPC84x را به همراه نیازهای منبع تغذیه، مکانیسم‌های تنظیم مجدد و ترتیب راه‌اندازی آن‌ها توضیح می‌دهد.همچنین در مورد مسائل رایج برق راه اندازی و راه های عملی برای عیب یابی آنها بحث می کند.

کاتالوگ

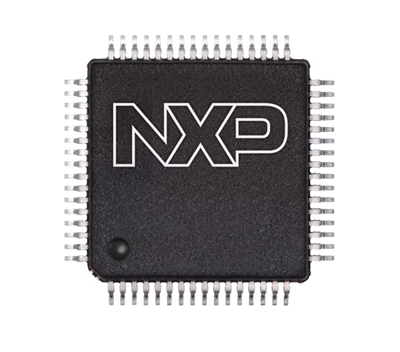

شکل 1. میکروکنترلر LPC84x

مروری بر مسائل برق راه اندازی LPC84x

میکروکنترلرهای LPC84x به طور گسترده در سیستم‌های تعبیه شده استفاده می‌شوند، زیرا آنها توانایی پردازش، حافظه و تجهیزات جانبی را در یک دستگاه فشرده و کم مصرف ترکیب می‌کنند.با این حال، عملکرد قابل اعتماد به شدت به یک فرآیند روشن کردن برق با ثبات و به خوبی کنترل شده بستگی دارد.در طول راه‌اندازی، مسائلی مانند ولتاژ ناپایدار منبع تغذیه، نرخ رمپ نامناسب ولتاژ، یا شرایط تنظیم مجدد ناسازگار می‌تواند بر نحوه اولیه‌سازی میکروکنترلر تأثیر بگذارد.این شرایط ممکن است مانع از عملکرد عادی دستگاه شود یا بوت سیستم را به تاخیر بیندازد.

ویژگی های میکروکنترلر LPC84x

1. هسته ARM Cortex-M0+

سری LPC84x حول پردازنده ARM Cortex-M0+ ساخته شده است که برای مصرف انرژی کم و عملکرد کارآمد بهینه شده است.این هسته 32 بیتی از مدیریت سریع وقفه و اجرای قطعی پشتیبانی می کند و آن را برای برنامه های تعبیه شده مناسب می کند.معماری ساده آن امکان ساخت سفت‌افزار فشرده را در عین حفظ قابلیت‌های پردازش قابل اعتماد فراهم می‌کند.هسته همچنین از ابزارهای استاندارد توسعه ARM برای برنامه نویسی و اشکال زدایی آسانتر پشتیبانی می کند.

2. حافظه فلش جاسازی شده

این میکروکنترلرها شامل حافظه فلش روی تراشه هستند که برای ذخیره کد برنامه و سیستم عامل استفاده می شود.فلاش داخلی معمولاً فضای کافی را برای برنامه های تعبیه شده بدون نیاز به دستگاه های حافظه خارجی فراهم می کند.فلاش یکپارچه امکان دسترسی سریعتر به دستورالعمل ها را فراهم می کند و کارایی کلی سیستم را بهبود می بخشد.همچنین طراحی سخت افزار را ساده می کند زیرا میکروکنترلر می تواند پس از برنامه نویسی به طور مستقل عمل کند.

3. حافظه SRAM

خانواده LPC84x SRAM داخلی را برای ذخیره سازی داده ها در زمان اجرا و عملیات پشته یکپارچه می کند.این حافظه امکان دسترسی سریع به متغیرها، بافرها و داده های پردازش موقت را فراهم می کند.SRAM سریع سرعت اجرا را بهبود می بخشد زیرا CPU می تواند بدون انتظار برای حافظه خارجی به داده ها دسترسی داشته باشد.همچنین از عملیات چندوظیفه ای در برنامه های تعبیه شده پشتیبانی می کند.

4. رابط های ارتباطی سریال انعطاف پذیر

چندین دستگاه جانبی ارتباطی برای اتصال دستگاه ها و ماژول های خارجی موجود است.اینها شامل رابط های UART برای ارتباط سریال، رابط های SPI برای ارتباطات محیطی پرسرعت، و رابط های I²C برای شبکه های حسگر و کنترل است.این بلوک های ارتباطی داخلی، ادغام سخت افزار را در طرح های تعبیه شده ساده می کند.می توان از آن برای اتصال نمایشگرها، حسگرها، دستگاه های حافظه و سایر اجزای دیجیتال استفاده کرد.

5. پشتیبانی آنالوگ جانبی

میکروکنترلرهای LPC84x دارای ویژگی های آنالوگ یکپارچه مانند مبدل آنالوگ به دیجیتال 12 بیتی (ADC) هستند.این به دستگاه امکان می دهد سیگنال های آنالوگ سنسورها یا مدارهای خارجی را اندازه گیری کند.برخی از انواع نیز دارای قابلیت تبدیل دیجیتال به آنالوگ (DAC) برای تولید خروجی های آنالوگ هستند.این قابلیت ها میکروکنترلر را قادر می سازد تا مستقیماً با سیگنال ها ارتباط برقرار کند.

6. پیکربندی I/O انعطاف پذیر

پین های ورودی/خروجی عمومی (GPIO) به میکروکنترلر اجازه می دهد تا با اجزای سخت افزاری خارجی تعامل داشته باشد.LPC84x دارای ویژگی‌های پیکربندی پین انعطاف‌پذیر است که اجازه می‌دهد چندین عملکرد به یک پایه اختصاص داده شود.این انعطاف‌پذیری به بهینه‌سازی طرح‌بندی PCB و به حداکثر رساندن تجهیزات جانبی موجود کمک می‌کند.پین های GPIO را می توان برای ورودی دیجیتال، خروجی یا عملکردهای جانبی جایگزین پیکربندی کرد.

7. حالت های عملیات کم مصرف

حالت های کم مصرف برای کاهش مصرف انرژی در برنامه های کاربردی با باتری گنجانده شده است.این حالت‌ها به میکروکنترلر اجازه می‌دهد تا دستگاه‌های جانبی استفاده نشده را غیرفعال کند یا فرکانس ساعت سیستم را در دوره‌های بیکاری کاهش دهد.ویژگی های مدیریت انرژی به افزایش عمر باتری در دستگاه های قابل حمل کمک می کند.در صورت لزوم، سیستم می تواند به سرعت به حالت فعال بازگردد.

8. یکپارچه تایمر و ماژول های کنترل

ماژول های مختلف تایمر برای پشتیبانی از اندازه گیری زمان، تولید سیگنال و کنترل رویداد یکپارچه شده اند.اینها شامل تایمرهای چند نرخی، تایمرهای قابل تنظیم حالت، و تایمرهای نگهبانی هستند.تایمرها کنترل زمان بندی دقیق را در سیستم های تعبیه شده مانند کنترل موتور، زمان بندی ارتباطات یا زمان بندی کار دوره ای امکان پذیر می کنند.این ماژول ها قابلیت اطمینان و عملکرد سیستم را بهبود می بخشد.

نمای کلی بلوک دیاگرام LPC84x

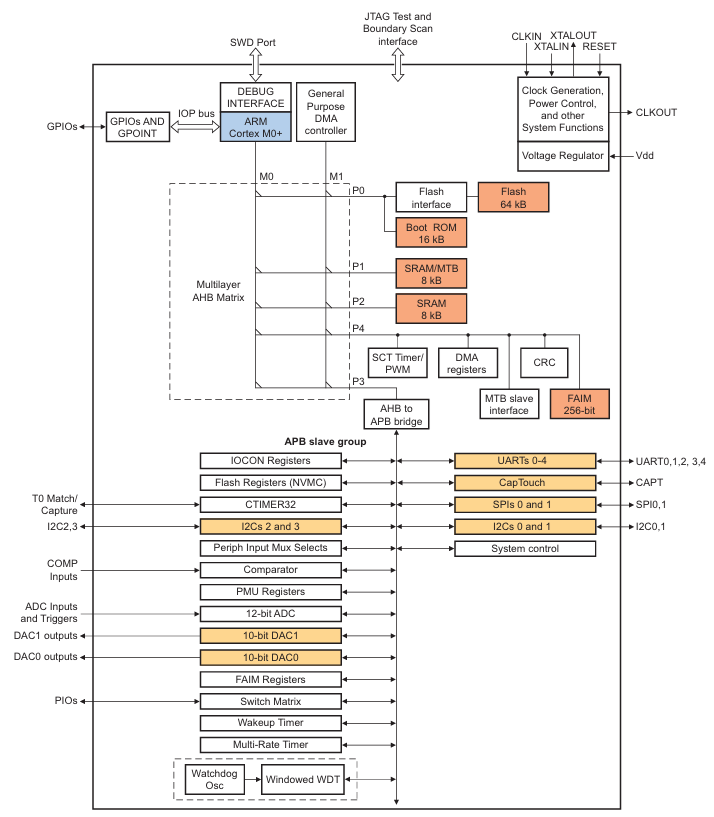

شکل 2. نمودار بلوکی میکروکنترلر LPC84x

معماری LPC84x چندین بلوک عملکردی را ادغام می کند که با هم کار می کنند تا وظایف پردازش تعبیه شده را انجام دهند.در مرکز سیستم، CPU ARM Cortex-M0+ قرار دارد که دستورالعمل های برنامه ذخیره شده در حافظه داخلی فلش را در حین دسترسی به داده ها از SRAM اجرا می کند.یک ماتریس گذرگاه AHB چند لایه، پردازنده را با ماژول های حافظه و رابط های جانبی متصل می کند و ارتباط موثر بین اجزای داخلی را ممکن می سازد.بلوک‌های تولید ساعت و مدیریت توان، زمان‌بندی سیستم را کنترل می‌کنند و عملکرد پایدار دستگاه را در حالت‌های مختلف عملکرد تضمین می‌کنند.رابط های اشکال زدایی مانند SWD امکان برنامه ریزی و تست سیستم عامل را در حین توسعه می دهد.تجهیزات جانبی مختلف، از جمله تایمرها، ماژول های ارتباطی و رابط های آنالوگ، از طریق سیستم گذرگاه داخلی متصل می شوند تا تعامل دستگاه خارجی را فراهم کنند.این بلوک ها با هم یک معماری میکروکنترلر فشرده را تشکیل می دهند که برای کنترل کارآمد تعبیه شده طراحی شده است.

مورد نیاز منبع تغذیه LPC84x

پارامتر	نماد	معمولی / محدوده
ولتاژ تغذیه	VDD	1.8 ولت - 3.6 ولت
ولتاژ تغذیه آنالوگ	VDDA	1.8 ولت - 3.6 ولت
ولتاژ کاری (معمولی)	VDD	3.3 V
آستانه ولتاژ روشن	VPOR	~ 1.5 ولت (معمولی)
سطح ولتاژ قهوه ای خروجی	VBOR	قابل تنظیم (~1.7-2.7 V)
جریان حالت فعال	IDD	وابسته به دستگاه
جریان خواب عمیق	IDD(DS)	بسیار کم (محدوده μA)
حداکثر ولتاژ GPIO	VIO	تا VDD
محدوده دمای عملیاتی	TA	-40 درجه سانتی گراد تا +105 درجه سانتی گراد
خازن جداسازی پیشنهادی	-	0.1 µF در نزدیکی هر پین VDD

LPC84x بازنشانی منابع و رفتار راه اندازی

بازنشانی روشن (POR)

Power-On Reset (POR) یک مکانیسم تنظیم مجدد داخلی است که هنگامی که برای اولین بار برق به میکروکنترلر LPC84x اعمال می شود، به طور خودکار فعال می شود.هدف اصلی آن نگه داشتن سیستم در حالت تنظیم مجدد است تا زمانی که ولتاژ منبع تغذیه به سطح عملیاتی ایمن برسد.هنگامی که دستگاه روشن می شود، مدار POR ولتاژ تغذیه را کنترل می کند و از اجرای پیش از موعد دستورات توسط CPU جلوگیری می کند.هنگامی که ولتاژ پایدار می شود، شرایط تنظیم مجدد آزاد می شود و پردازنده شروع به اجرای کد از حافظه فلش داخلی می کند.این تضمین می کند که میکروکنترلر پس از اعمال برق همیشه در یک حالت قابل پیش بینی شروع به کار کند.در معماری داخلی، سیستم ریست قبل از شروع عملیات عادی با ساعت و بلوک های مدیریت توان تعامل دارد.این مکانیسم پایه و اساس فرآیند راه اندازی LPC84x را تشکیل می دهد.

تنظیم مجدد قهوه ای (BOR)

Brown-Out Reset (BOR) یک مکانیسم حفاظتی است که میکروکنترلر LPC84x را هنگامی که ولتاژ منبع تغذیه به زیر یک آستانه عملیاتی ایمن کاهش می‌یابد بازنشانی می‌کند.هدف آن جلوگیری از عملکرد CPU در شرایط ولتاژ ناپایدار است که می تواند باعث رفتار غیرقابل پیش بینی شود.هنگامی که ولتاژ به زیر سطح پیکربندی شده می‌رسد، مدار BOR برای محافظت از حافظه و حالت‌های جانبی، سیستم را بازنشانی می‌کند.پس از بازگشت ولتاژ منبع تغذیه به سطح پایدار، دستگاه به طور معمول مجدداً راه اندازی می شود.این ویژگی به حفظ عملکرد قابل اعتماد در سیستم هایی که ممکن است نوسانات برق رخ دهد کمک می کند.در معماری داخلی، مدارهای نظارت بر ولتاژ در کنار بلوک کنترل قدرت برای تشخیص شرایط ولتاژ پایین کار می کنند.در نتیجه، میکروکنترلر می تواند به طور ایمن پس از افت موقت ولتاژ بهبود یابد.

پین تنظیم مجدد خارجی (RESET)

پین RESET خارجی یک روش سخت افزاری برای تنظیم مجدد میکروکنترلر LPC84x از خارج از تراشه فراهم می کند.این به دستگاه های خارجی یا سیگنال های کنترلی اجازه می دهد تا در صورت نیاز، میکروکنترلر را به حالت تنظیم مجدد وادار کنند.هنگامی که سیگنال RESET فعال می شود، پردازنده اجرای دستورالعمل ها را متوقف می کند و به شرایط راه اندازی اولیه باز می گردد.این تضمین می‌کند که سیستم می‌تواند در طول رویدادهای عملیاتی خاص دوباره راه‌اندازی مجدد شود.پس از آزاد شدن سیگنال تنظیم مجدد، دستگاه فرآیند اولیه سازی داخلی خود را قبل از اجرای مجدد سیستم عامل انجام می دهد.کنترل بازنشانی خارجی اغلب در حین برنامه نویسی، اشکال زدایی یا نظارت بر سیستم استفاده می شود.در ساختار سیستم داخلی، این مسیر تنظیم مجدد به طور مستقیم به کنترل کننده تنظیم مجدد مرکزی متصل می شود.

بازنشانی Watchdog

تنظیم مجدد Watchdog زمانی اتفاق می افتد که تایمر نگهبان تشخیص دهد که نرم افزار سیستم دیگر به درستی کار نمی کند.تایمر Watchdog به طور مداوم اجرای برنامه را با نیاز به به روز رسانی های دوره ای از سیستم عامل در حال اجرا نظارت می کند.اگر نرم افزار نتواند تایمر را در بازه زمانی مورد انتظار بازخوانی کند، تایمر منقضی می شود و بازنشانی سیستم را راه اندازی می کند.این مکانیسم از سیستم در برابر خرابی نرم افزار، حلقه های نامحدود یا خطاهای سیستم عامل غیرمنتظره محافظت می کند.پس از انجام ریست، میکروکنترلر دوباره راه اندازی می شود و اجرای برنامه را دوباره آغاز می کند.در معماری داخلی، تایمر نگهبان در کنار منطق کنترل سیستم و تایمرها عمل می کند.هدف آن بهبود قابلیت اطمینان کلی سیستم و حفظ عملکرد مستمر در سیستم های تعبیه شده است.

LPC84x Power-Up Sequence

1. تثبیت منبع تغذیه

هنگامی که برای اولین بار ولتاژ به دستگاه اعمال می شود، مدارهای داخلی نیاز به یک دوره کوتاه برای تثبیت ولتاژ تغذیه دارند.در این مرحله، رگولاتورهای داخلی و بلوک‌های مدیریت توان، سطوح ولتاژ مناسبی را برای CPU و تجهیزات جانبی ایجاد می‌کنند.در حالی که این تثبیت رخ می دهد، میکروکنترلر غیرفعال می ماند.این امر از رفتار غیرقابل اعتماد در مرحله اولیه روشن شدن دستگاه جلوگیری می کند.ولتاژ پایدار تضمین می کند که مدارهای منطقی داخلی می توانند به درستی کار کنند.

2. Power-On Reset Activation

پس از شروع تثبیت منبع تغذیه، مدار Power-On Reset پردازنده را در حالت تنظیم مجدد نگه می دارد.این تنظیم مجدد مانع از اجرای دستورات CPU می شود تا زمانی که ولتاژ به سطح ایمن برسد.کنترل کننده تنظیم مجدد ولتاژ تغذیه را به طور مداوم در این مرحله کنترل می کند.تنها زمانی که ولتاژ از آستانه لازم فراتر رود، تنظیم مجدد شروع به آزاد شدن می کند.این تضمین می کند که میکروکنترلر با وضعیت سیستم تمیز شروع به کار کند.

3. Internal Clock Initialization

هنگامی که شرایط تنظیم مجدد پاک شد، میکروکنترلر سیستم ساعت داخلی خود را مقداردهی اولیه می کند.مولد ساعت، نوسان ساز داخلی را راه اندازی می کند، که زمان بندی CPU و عملیات محیطی را فراهم می کند.این ساعت به مرجع زمان بندی اصلی برای اجرای سیستم تبدیل می شود.پردازنده نمی تواند دستورالعمل ها را بدون منبع ساعت پایدار اجرا کند.بنابراین، مقداردهی اولیه ساعت یک مرحله مهم از راه اندازی سیستم است.

4. مقداردهی اولیه حافظه

در مرحله بعدی، پردازنده ساختارهای حافظه داخلی مورد استفاده برنامه را آماده می کند.حافظه فلش دستورالعمل های میان افزار را ارائه می دهد، در حالی که SRAM داده های زمان اجرا را ذخیره می کند.این سیستم همچنین جدول برداری مورد استفاده برای مدیریت وقفه را آماده می کند.این تنظیم حافظه به پردازنده اجازه می دهد تا نقطه ورود برنامه را به درستی پیدا کند.مقداردهی اولیه مناسب حافظه اجرای نرم افزاری را تضمین می کند.

5. مقداردهی اولیه محیطی

پس از آماده سازی حافظه، سیستم تجهیزات جانبی داخلی مهم را فعال می کند.این تجهیزات جانبی ممکن است شامل تایمرها، ماژول های ارتباطی و رجیسترهای کنترل مورد نیاز سیستم عامل باشد.برخی از تجهیزات جانبی تا زمانی که نرم افزار کاربردی آنها را فعال نکند غیرفعال می مانند.مرحله اولیه سازی تضمین می کند که محیط اصلی سیستم آماده است.این مرحله دستگاه را برای اجرای برنامه آماده می کند.

6. اجرای سیستم عامل شروع می شود

هنگامی که تمام مراحل اولیه سازی داخلی کامل شد، پردازنده شروع به اجرای سیستم عامل ذخیره شده در حافظه فلش می کند.اجرا معمولاً از بردار تنظیم مجدد تعریف شده در کد برنامه شروع می شود.از این نقطه، برنامه تعبیه شده عملکرد سیستم را کنترل می کند.سیستم عامل لوازم جانبی را پیکربندی می کند، سیگنال های ورودی را پردازش می کند و وظایف سیستم را انجام می دهد.این نشان دهنده گذار از راه اندازی سخت افزار به زمان اجرای برنامه است.

مشکلات رایج برق راه اندازی LPC84x

• رمپ آهسته ولتاژ در هنگام روشن شدن

اگر ولتاژ تغذیه خیلی آهسته افزایش یابد، مدارهای تنظیم مجدد داخلی ممکن است غیرقابل پیش بینی رفتار کنند.نرخ رمپ آهسته می تواند بازنشانی مناسب را به تاخیر بیاندازد و بر روی مقداردهی اولیه دستگاه تأثیر بگذارد.در برخی از سیستم ها، CPU ممکن است قبل از اینکه ولتاژ به طور کامل پایدار شود، شروع به کار کند.این می تواند منجر به رفتار ناسازگار راه اندازی شود.

• صدای منبع تغذیه یا ناپایداری

نویز الکتریکی روی خط منبع تغذیه می تواند در راه اندازی پایدار میکروکنترلر اختلال ایجاد کند.نویز ممکن است باعث کاهش موقت ولتاژ شود که باعث بازنشانی های ناخواسته می شود.این نوسانات می تواند بر ساعت داخلی و مدارهای منطقی تأثیر بگذارد.در نتیجه، میکروکنترلر ممکن است بارها و بارها راه اندازی مجدد شود.

• خازن های جداسازی ناکافی

جداسازی ضعیف در نزدیکی پایه های برق میکروکنترلر می تواند باعث ایجاد ولتاژ ناپایدار در هنگام راه اندازی شود.تغییرات سریع جریان در داخل تراشه به خازن های نزدیک برای تثبیت منبع نیاز دارد.بدون جداسازی مناسب، ممکن است افزایش ولتاژ رخ دهد.این بی ثباتی می تواند روی مقداردهی اولیه سیستم تاثیر بگذارد.

• افت ولتاژ در هنگام راه اندازی

اگر منبع تغذیه نتواند جریان کافی را هنگام راه اندازی ارائه کند، ممکن است ولتاژ برای مدت کوتاهی کاهش یابد.این وضعیت می تواند باعث ایجاد شرایط بازنشانی قهوه ای شود.چنین افت هایی ممکن است زمانی رخ دهد که سایر اجزای سیستم به طور همزمان شروع به کار کنند.این شیب های موقتی می تواند فرآیند بوت را مختل کند.

•تنظیم مجدد ناپایداری سیگنال

سیگنال‌های بازنشانی خارجی که در طول روشن شدن نوسان می‌کنند ممکن است باعث بازنشانی‌های مکرر شوند.اگر سیگنال تنظیم مجدد ثابت باقی نماند، میکروکنترلر ممکن است هرگز اولیه سازی خود را کامل نکند.این می تواند از اجرای نرمال سیستم عامل جلوگیری کند.برای راه اندازی قابل اطمینان، شرایط تنظیم مجدد پایدار مورد نیاز است.

• در دسترس بودن منبع ساعت نامناسب

اگر سیستم به یک منبع ساعت خارجی متکی باشد که به درستی راه اندازی نمی شود، ممکن است CPU به درستی کار نکند.بدون سیگنال ساعت پایدار، اجرای دستورالعمل نمی تواند آغاز شود.این ممکن است منجر به عدم پاسخگویی سیستم شود.پایداری ساعت برای راه اندازی معمولی میکروکنترلر مهم است.

عیب یابی مشکلات راه اندازی LPC84x

• پایداری ولتاژ منبع تغذیه را بررسی کنید

اولین مرحله عیب یابی اندازه گیری ولتاژ تغذیه میکروکنترلر با استفاده از اسیلوسکوپ یا مولتی متر است.ولتاژ باید در طول راه اندازی در محدوده کاری توصیه شده باقی بماند.هر افت ناگهانی یا افزایش ناگهانی ممکن است نشان دهنده ناپایداری منبع تغذیه باشد.مشاهده شکل موج ولتاژ در هنگام روشن شدن می تواند مشکلات پنهان را آشکار کند.ولتاژ پایدار برای مقداردهی اولیه میکروکنترلر قابل اعتماد مهم است.

• تنظیم مجدد زمان سیگنال را بررسی کنید

سیگنال تنظیم مجدد باید پایدار بماند و به درستی با فرآیند روشن شدن هماهنگ شود.بسیاری اغلب پین ریست را کنترل می کنند تا تأیید کنند که در هنگام راه اندازی مطابق انتظار عمل می کند.یک سیگنال تنظیم مجدد ناپایدار یا نویز ممکن است به طور مکرر سیستم را راه اندازی مجدد کند.تأیید زمان‌بندی تنظیم مجدد تضمین می‌کند که مقداردهی اولیه تنها پس از پایدار شدن برق رخ می‌دهد.رفتار تنظیم مجدد صحیح از بوت مناسب سیستم پشتیبانی می کند.

• فیلتر منبع تغذیه را بررسی کنید

اجزای فیلتر قدرت مانند خازن های جداکننده باید به دقت بررسی شوند.این خازن ها به حفظ ولتاژ پایدار در طول تغییرات سریع جریان کمک می کنند.قرارگیری نامناسب یا ظرفیت ناکافی ممکن است باعث شود نویز ولتاژ روی میکروکنترلر تأثیر بگذارد.اطمینان از فیلترینگ مناسب، قابلیت اطمینان راه اندازی را بهبود می بخشد.بازرسی سخت‌افزار اغلب می‌تواند خازن‌های گمشده یا نادرست قرار داده شده را نشان دهد.

• عملیات منبع ساعت را تأیید کنید

ساعت سیستم باید به درستی شروع شود تا پردازنده دستورات را اجرا کند.سیگنال های نوسانگر را برای تایید عملکرد صحیح بررسی کنید.اگر منبع ساعت راه اندازی نشود، CPU نمی تواند سیستم عامل را اجرا کند.نظارت بر سیگنال ساعت به تعیین اینکه آیا مدارهای زمان بندی به درستی کار می کنند یا خیر کمک می کند.عملکرد ساعت قابل اعتماد برای راه اندازی عادی مورد نیاز است.

• کد راه اندازی سیستم عامل را بررسی کنید

کد راه اندازی داخل سیستم عامل ممکن است بر رفتار اولیه سازی سیستم تأثیر بگذارد.کنترل کننده بازنشانی و روال های اولیه سازی سیستم را مرور کنید.پیکربندی نادرست رجیسترهای سیستم یا تجهیزات جانبی ممکن است عملکرد عادی را به تاخیر بیندازد.تأیید کد راه‌اندازی اطمینان حاصل می‌کند که سفت‌افزار به درستی سخت‌افزار را مقداردهی اولیه می‌کند.بازرسی نرم افزار تکمیل کننده اشکال زدایی سخت افزار است.

• با ابزارهای Debug رفتار راه اندازی را مشاهده کنید

رابط های اشکال زدایی مانند SWD امکان نظارت بر فعالیت پردازنده را در هنگام راه اندازی فراهم می کند.با استفاده از ابزارهای اشکال زدایی، بررسی کنید که آیا CPU به نقطه ورود اصلی برنامه می رسد یا خیر.نقاط انفصال و سیاهههای مربوط به اشکال زدایی کمک می کند تا مشخص شود که در کجای اولیه سازی متوقف می شود.این روش بینش ارزشمندی از رفتار سیستم در مراحل اولیه راه اندازی ارائه می دهد.

نتیجه گیری

راه اندازی قابل اعتماد یک میکروکنترلر LPC84x به توان پایدار، رفتار تنظیم مجدد صحیح و یک سیستم ساعت به درستی کار می کند بستگی دارد.مراحل راه‌اندازی مهم شامل تثبیت برق، بازنشانی، تنظیم ساعت، آماده‌سازی حافظه و اجرای سیستم‌افزار است.مشکلاتی مانند افت ولتاژ، نویز، جداسازی ضعیف یا سیگنال‌های تنظیم مجدد ناپایدار می‌توانند این فرآیند را مختل کنند.طراحی دقیق برق و عیب‌یابی سیستماتیک به اطمینان از راه‌اندازی مداوم و عملکرد پایدار سیستم کمک می‌کند.
