آشنایی با معماری LFSC3GA25E-7F900C FPGA و عملکردهای کلیدی

کاوش در LFSC3GA25E-7F900C به شما نگاهی دقیق تر به نحوه پشتیبانی دستگاه های منطقی قابل برنامه ریزی از سیستم های دیجیتال انعطاف پذیر می دهد.شما می توانید از این FPGA برای سازماندهی مسیرهای داده، مدیریت سیگنال ها و ساخت توابع منطقی سفارشی در داخل یک تراشه استفاده کنید.طرح داخلی آن سلول های منطقی قابل برنامه ریزی، بلوک های حافظه و بانک های خروجی ورودی را ترکیب می کند تا سیگنال ها به طور موثر در دستگاه حرکت کنند.درک نحوه کار این بخش ها با هم به شما کمک می کند تا ببینید که چگونه سیستم های الکترونیکی پیچیده ساختار یافته اند.از سخت افزار ارتباطی گرفته تا سیستم های کنترلی، این FPGA یک راه عملی برای ایجاد طرح های دیجیتالی سازگار ارائه می دهد.

کاتالوگ

نمای کلی LFSC3GA25E-7F900C

LFSC3GA25E-7F900C یک دستگاه منطقی قابل برنامه ریزی است که برای پشتیبانی از توابع دیجیتال قابل تنظیم در سیستم های الکترونیکی تعبیه شده طراحی شده است.این دستگاه دارای یک ساختار منطقی مبتنی بر شبکه با هزاران عنصر قابل برنامه ریزی، منابع حافظه داخلی و اتصالات ورودی و خروجی متعدد برای ارتباطات خارجی است.معماری آن اجازه می دهد تا مدارهای دیجیتال، مسیرهای کنترل و وظایف پردازش سیگنال در یک تراشه واحد پیاده سازی شوند.شبکه‌های مسیریابی یکپارچه بلوک‌های منطقی و بخش‌های حافظه را به هم متصل می‌کنند تا داده‌ها بتوانند به روشی ساختاریافته در دستگاه حرکت کنند.عملیات توسط یک محدوده تامین هسته کم و یک بسته تعداد پین بالا که برای چیدمان های تخته متراکم مناسب است، پشتیبانی می شود.

به دنبال LFSC3GA25E-7F900C.برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

بانک های LFSC3GA25E-7F900C

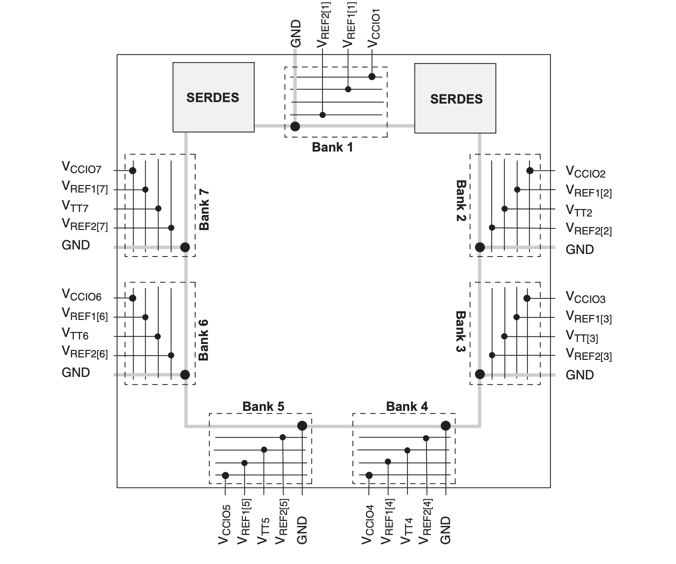

ترتیب بانک ورودی و خروجی مورد استفاده در LFSC3GA25E-7F900C FPGA نشان می دهد که چگونه دستگاه منابع I O قابل برنامه ریزی خود را در چندین ناحیه کنترل شده با ولتاژ سازماندهی می کند.هشت بانک در اطراف محیط دستگاه توزیع شده اند و هر بانک شامل اتصالات گروه بندی شده برای منبع VCCIO، ورودی های ولتاژ مرجع با برچسب VREF، پایه های ولتاژ پایان با برچسب VTT و زمین است.این ساختار به هر بانک اجازه می دهد تا با شرایط الکتریکی مستقل کار کند، بنابراین استانداردهای سیگنال مختلف را می توان در طرف های جداگانه دستگاه پشتیبانی کرد.بلوک‌های رابط SERDES در نزدیکی کرانه‌های بالایی ظاهر می‌شوند تا کانال‌های ارتباطی سریال پرسرعت متصل به مناطق I O مجاور را پشتیبانی کنند.این طرح همچنین پین های مرجع مشترک و اتصالات برق را شناسایی می کند که نحوه تعامل سیگنال های خارجی با منطق قابل برنامه ریزی داخلی را از طریق ساختار I O بانکی مشخص می کند.

LFSC3GA25E-7F900C مدل CAD

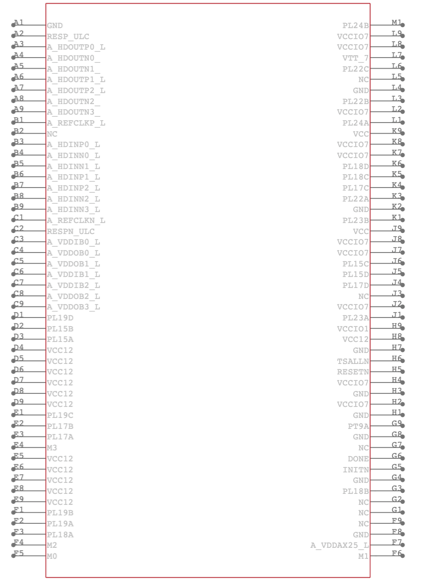

نماد LFSC3GA25E-7F900C

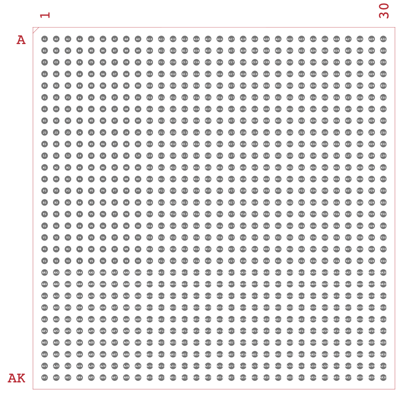

رد پای LFSC3GA25E-7F900C

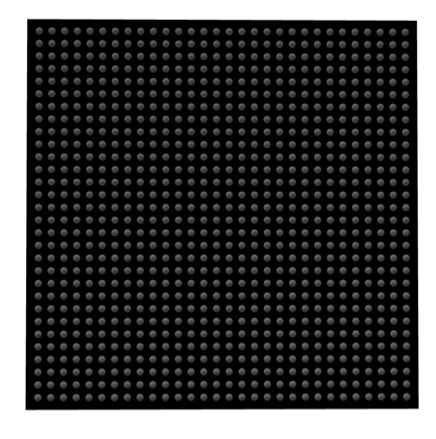

مدل سه بعدی LFSC3GA25E-7F900C

ویژگی های LFSC3GA25E-7F900C

منطق قابل برنامه ریزی با چگالی بالا

این دستگاه حدود بیست و پنج هزار عنصر منطقی قابل برنامه ریزی را در یک شبکه سازمان یافته ادغام می کند.این سلول های منطقی را می توان برای پیاده سازی مسیرهای کنترل دیجیتال، منطق ترکیبی و عملیات حسابی در سیستم های تعبیه شده پیکربندی کرد.

معماری حافظه جاسازی شده

منابع حافظه داخلی بیش از یک مگابیت ظرفیت ذخیره سازی برای بافر کردن داده ها و پشتیبانی از عملیات منطقی فراهم می کند.این بلوک‌های حافظه در سراسر دستگاه توزیع شده‌اند، بنابراین مدارهای منطقی می‌توانند به صورت محلی و بدون مسیریابی طولانی به داده‌ها دسترسی داشته باشند.

اتصال انعطاف پذیر ورودی و خروجی

حداکثر سیصد و هفتاد و هشت اتصال ورودی و خروجی به دستگاه اجازه می دهد تا با حسگرها، رابط های ارتباطی و سایر اجزای دیجیتال تعامل داشته باشد.ساختار پین از چندین استاندارد الکتریکی در بانک های مستقل I O پشتیبانی می کند.

منابع مدیریت یکپارچه ساعت

بلوک های مدیریت ساعت داخلی به توزیع سیگنال های زمان بندی در ساختار منطقی قابل برنامه ریزی کمک می کنند.این منابع زمان‌بندی سیگنال را حفظ می‌کنند تا عملیات دیجیتال در یک توالی منظم و قابل پیش‌بینی رخ دهد.

قابلیت رابط سریال با سرعت بالا

بلوک های رابط سریال اختصاصی از کانال های ارتباطی با سرعت بالا برای انتقال داده بین ماژول های سیستم پشتیبانی می کنند.این بلوک‌ها به بانک‌های I O نزدیک متصل می‌شوند و به حفظ انتقال سیگنال پایدار در طراحی‌های فشرده داده کمک می‌کنند.

بلوک های پردازش منطق ساختاریافته

بلوک‌های پردازش داخلی تخصصی بافت منطقی را گسترش می‌دهند و به طراحان اجازه می‌دهند تا ساختارهای دیجیتالی تکراری را کارآمدتر پیاده‌سازی کنند.این آرایش از وظایفی مانند مدیریت بسته ها، توالی کنترل و عملیات داده های موازی پشتیبانی می کند.

شبکه مسیریابی قابل برنامه ریزی

یک شبکه مسیریابی ساختاریافته سلول های منطقی، بلوک های حافظه و پین های رابط را به هم پیوند می دهد.سیگنال‌ها می‌توانند از طریق شبکه در طول مسیرهای متعدد حرکت کنند و به طراحان اجازه می‌دهند تا عملکردهای دیجیتال را به روش‌هایی که با معماری سیستم مطابقت دارند سازماندهی کنند.

یکپارچه سازی بسته نصب سطحی

این دستگاه در یک بسته آرایه شبکه توپ بزرگ قرار دارد که از یکپارچگی تخته متراکم پشتیبانی می کند.این ساختار بسته اجازه می دهد تا بسیاری از اتصالات الکتریکی در یک فضای فشرده برای مجموعه های الکترونیکی پیشرفته مرتب شوند.

مشخصات فنی LFSC3GA25E-7F900C

ویژگی محصول	ارزش صفت
سازنده	نیمه هادی شبکه ای
ولتاژ - منبع تغذیه	0.95 ~ 1.26 ولت
مجموع بیت های RAM	1966080
بسته دستگاه تامین کننده	900-FPBGA (31x31)
سری	SC
بسته / مورد	900-BBGA
بسته	سینی
دمای عملیاتی	0°C ~ 85°C (TJ)
تعداد عناصر/سلول های منطقی	25000
تعداد LAB/CLB	6250
تعداد ورودی/خروجی	378
نوع نصب	نصب سطحی
شماره محصول پایه	LFSC3GA25
وضعیت RoHS	RoHS ناسازگار است
سطح حساسیت به رطوبت (MSL)	3 (168 ساعت)
وضعیت REACH	REACH بدون تأثیر
ECCN	3A991D
HTSUS	8542.39.0001

بلوک دیاگرام ساده شده LFSC3GA25E-7F900C

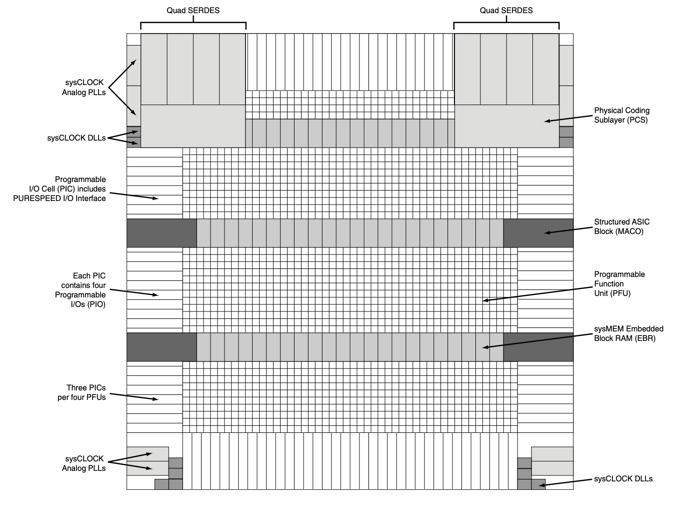

طرح‌بندی داخلی مبتنی بر شبکه LFSC3GA25E-7F900C FPGA که ترتیب منطق قابل برنامه‌ریزی، بلوک‌های حافظه، منابع ساعت و ساختارهای رابط سرعت بالا را نشان می‌دهد.واحدهای تابع قابل برنامه ریزی بافت منطقی مرکزی را تشکیل می دهند که در آن مدارهای دیجیتال قابل تنظیم پیاده سازی می شوند.بخش های RAM بلوک جاسازی شده sysMEM توزیع شده، ذخیره سازی داده های داخلی و بافر را در آرایه منطقی فراهم می کند.سلول‌های I O قابل برنامه‌ریزی که در امتداد لبه‌های دستگاه قرار گرفته‌اند، منطق داخلی را به پین‌های خارجی متصل می‌کنند و هر خوشه I O قابل برنامه‌ریزی حاوی چندین اتصال I O قابل برنامه‌ریزی است.بلوک‌های چهارگانه SERDES و رابط‌های زیرلایه کدگذاری فیزیکی در نزدیکی مناطق بالا ظاهر می‌شوند تا از ارتباطات سریالی با سرعت بالا پشتیبانی کنند.بلوک های ASIC ساختاریافته با برچسب MACO در بافت منطقی برای پشتیبانی از ساختارهای پردازش تخصصی یکپارچه شده اند.منابع مدیریت ساعت با برچسب sysCLOCK PLL های آنالوگ و sysCLOCK DLL در لبه های طرح قرار می گیرند تا سیگنال های زمان بندی را در معماری قابل برنامه ریزی تولید و توزیع کنند.

نمودار برش LFSC3GA25E-7F900C

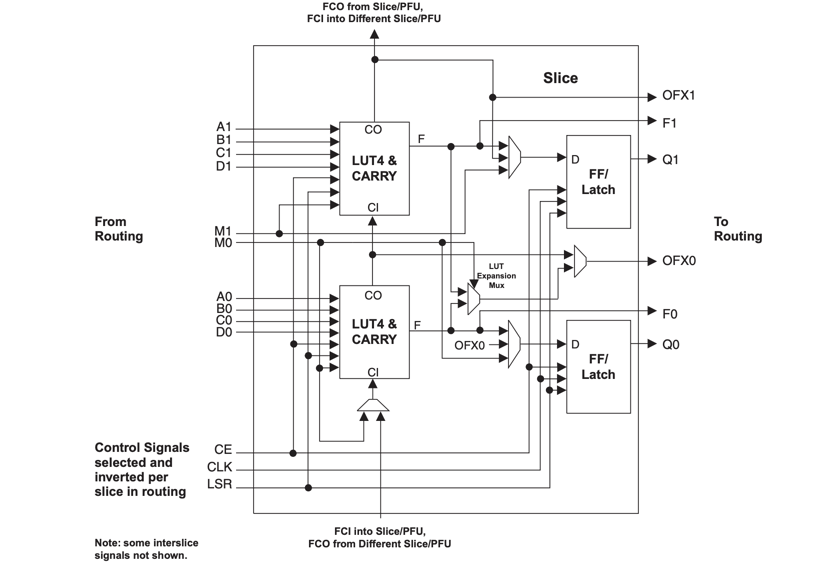

ساختار داخلی یک برش منطقی که در واحد عملکرد قابل برنامه ریزی LFSC3GA25E-7F900C FPGA استفاده می شود.دو بلوک LUT4 عملیات منطق ترکیبی را با استفاده از چهار سیگنال ورودی با برچسب A، B، C و D انجام می‌دهند. منطق حمل یکپارچه از عملیات محاسباتی با پیوند دادن سیگنال‌های ورودی و خروجی بین برش‌های مجاور پشتیبانی می‌کند.عناصر فلیپ فلاپ یا لچ داده های خروجی را از مرحله منطقی ذخیره می کنند و خروجی های ثبت شده با برچسب Q0 و Q1 تولید می کنند.ورودی‌های کنترلی مانند ساعت، فعال کردن ساعت، و تنظیم یا تنظیم مجدد سیگنال‌ها، عملکرد متوالی عناصر ذخیره‌سازی را تنظیم می‌کنند.اتصالات مسیریابی در لبه‌های چپ و راست، برش را به شبکه اتصال قابل برنامه‌ریزی اطراف متصل می‌کند و به سیگنال‌ها اجازه می‌دهد از منابع مسیریابی وارد شوند و خروجی‌های پردازش شده را به بافت مسیریابی بازگردانند.

کاربردهای LFSC3GA25E-7F900C

سیستم های کنترل صنعتی

منابع منطقی قابل برنامه ریزی به دستگاه اجازه می دهد تا توالی های زمان بندی، مسیریابی سیگنال و وظایف کنترل دیجیتال را در تجهیزات خودکار مدیریت کند.این می تواند سنسورها و محرک های متعدد را هماهنگ کند و در عین حال پردازش دیجیتالی پایدار را در سیستم کنترل حفظ کند.

زیرساخت ارتباطات داده

تجهیزات ارتباطی اغلب به پردازش دیجیتال منعطف برای مدیریت داده ها و کنترل رابط نیاز دارند.این دستگاه می تواند جریان های داده های دریافتی را پردازش کند، منطق مسیریابی را سازماندهی کند و از پیوندهای ارتباطی در سخت افزار شبکه پشتیبانی کند.

پلتفرم های محاسباتی جاسازی شده

سیستم های جاسازی شده از منطق قابل برنامه ریزی برای مدیریت جریان داده بین پردازنده ها، حافظه و دستگاه های رابط استفاده می کنند.این دستگاه می‌تواند مسیرهای دیجیتالی سفارشی را پیاده‌سازی کند که رفتار سیستم را با نیازهای برنامه خاص تطبیق می‌دهد.

سیستم های جمع آوری داده با سرعت بالا

سیستم های اندازه گیری اغلب سیگنال ها را از چندین منبع به طور همزمان جمع آوری می کنند.ساختار منطقی قابل برنامه ریزی می تواند سیگنال های دیجیتال ورودی را سازماندهی کند، زمان بندی را تراز کند و داده ها را برای پردازش یا انتقال بیشتر آماده کند.

سخت افزار پردازش سیگنال

این دستگاه می تواند عملیات حسابی و منطقی قابل تنظیمی را که از توابع پردازش سیگنال پشتیبانی می کند، پیاده سازی کند.فیلترهای دیجیتال، حلقه های کنترل و وظایف تبدیل داده ها را می توان مستقیماً در ساختار منطقی قابل برنامه ریزی پیاده سازی کرد.

LFSC3GA25E-7F900C مزایا و معایب

مزایا

• ظرفیت منطقی قابل برنامه ریزی بزرگ از توابع پیچیده دیجیتال پشتیبانی می کند

• تعداد زیاد اتصالات ورودی و خروجی امکان یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند

• بلوک های حافظه جاسازی شده ذخیره سازی داخلی داده ها و بافر را فراهم می کنند

• ساختار منطقی قابل تنظیم مجدد اجازه می دهد تا عملکردهای سخت افزاری از طریق تغییرات طراحی به روز شوند

• چندین بانک I O استانداردهای سیگنال مختلف را در یک دستگاه مجاز می‌سازد

معایب

• فرآیند طراحی به ابزارهای توسعه تخصصی و گردش کار پیکربندی نیاز دارد

• پیچیدگی دستگاه ممکن است زمان طراحی سیستم را در طول توسعه افزایش دهد

• اندازه بسته بزرگ به چیدمان برد مدار چاپی دقیق نیاز دارد

• مدیریت توان زمانی باید در نظر گرفته شود که بسیاری از منابع منطقی فعال هستند

جایگزین های LFSC3GA25E-7F900C

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
LFSC3GA25E-7FFN1020C	شرکت نیمه هادی شبکه	دستگاه FPGA از خانواده SC که حدود 25000 عنصر منطقی، منابع حافظه جاسازی شده و تعداد زیادی پین ورودی/خروجی قابل برنامه ریزی را ارائه می دهد.از یک بسته BGA با گام خوب استفاده می کند که از طرح بندی مدارهای متراکم و طرح های دیجیتال پیچیده پشتیبانی می کند.	در سیستم های کنترل جاسازی شده، رابط های ارتباطی و الکترونیک صنعتی که در آن سخت افزار قابل برنامه ریزی و اتصال I/O بالا مورد نیاز است، استفاده می شود.
LFSC3GA25E-7FFA1020C	شرکت نیمه هادی شبکه	FPGA قابل برنامه ریزی با منابع منطقی مشابه در سری LFSC3GA25E.بلوک های منطقی قابل تنظیم، حافظه جاسازی شده و مسیریابی دیجیتالی انعطاف پذیر را ارائه می دهد که به طراحان اجازه می دهد مدارهای دیجیتال سفارشی را پیاده سازی کنند.	مناسب برای پردازش سیگنال دیجیتال، پل رابط، و کنترل سخت افزار قابل برنامه ریزی در الکترونیک و سیستم های ارتباطی تعبیه شده.
LFSC3GA25E-6FN900C	شرکت نیمه هادی شبکه	دستگاه FPGA با عناصر منطقی حدود 25K و بلوک های حافظه یکپارچه طراحی شده برای سخت افزار دیجیتال قابل برنامه ریزی.این بسته بسیاری از اتصالات I/O را فراهم می کند که از یکپارچه سازی سیستم پیچیده پشتیبانی می کنند.	اغلب در سیستم‌های کنترل صنعتی، پلتفرم‌های محاسباتی تعبیه‌شده و تجهیزات شبکه‌ای که نیاز به پیکربندی سخت‌افزاری انعطاف‌پذیر دارند، استفاده می‌شود.

درباره نیمه هادی شبکه ای

Lattice Semiconductor یک شرکت نیمه هادی است که در سال 1983 تاسیس شد و دفتر مرکزی آن در Hillsboro Oregon در ایالات متحده است.این شرکت ابزارهای منطقی قابل برنامه ریزی و فناوری های مرتبط مورد استفاده در محاسبات، ارتباطات، سیستم های صنعتی و الکترونیک مصرفی را توسعه می دهد.خطوط تولید آن شامل آرایه های دروازه قابل برنامه ریزی میدانی، دستگاه های منطقی قابل برنامه ریزی و راه حل های رابط طراحی شده برای پشتیبانی از طراحی سیستم دیجیتال انعطاف پذیر است.دستگاه های شبکه به طور گسترده در سیستم های جاسازی شده استفاده می شوند که در آن عملکردهای سخت افزاری قابل برنامه ریزی به مدیریت پردازش داده ها، کنترل منطق و مسیریابی سیگنال در پلت فرم های الکترونیکی فشرده کمک می کند.

نتیجه گیری

LFSC3GA25E-7F900C FPGA منطق قابل برنامه ریزی، حافظه جاسازی شده و اتصالات خروجی ورودی انعطاف پذیر را در یک دستگاه ترکیب می کند.با درک معماری آن، می‌توانید ببینید که چگونه توابع منطق دیجیتال سازماندهی شده‌اند و چگونه سیگنال‌ها در سراسر بافت قابل برنامه‌ریزی حرکت می‌کنند.ویژگی‌هایی مانند عناصر منطقی قابل تنظیم، شبکه‌های مسیریابی و بلوک‌های مدیریت ساعت به دستگاه اجازه می‌دهد از بسیاری از طرح‌های سیستم پشتیبانی کند.ساختار آن آن را برای پردازش داده ها، منطق کنترل و سخت افزار ارتباطی مناسب می کند.هنگامی که نمودارها و مشخصات را بررسی می کنید، تصویر واضح تری از نحوه پشتیبانی سخت افزار قابل برنامه ریزی از سیستم های الکترونیکی سازگار به دست می آورید.
