بررسی اجمالی TMS320C6421ZWT5 DSP: ویژگی ها ، گزینه ها ، مشخصات و برنامه ها

در این مقاله ، شما در مورد TMS320C6421ZWT5 ، یک پردازنده سیگنال دیجیتال (DSP) ساخته شده توسط Texas Instruments خواهید آموخت.ما آنچه را که هست ، نحوه عملکرد آن و ویژگی های کلیدی که آن را در سیستم های مختلف مفید می کند ، طی خواهیم کرد.همچنین نمودارها ، مشخصات ، برنامه ها و مراحل ساده برای برنامه نویسی آن را مشاهده خواهید کرد.در پایان ، شما خواهید فهمید که از این تراشه از کجا و چرا استفاده می شود.

کاتالوگ

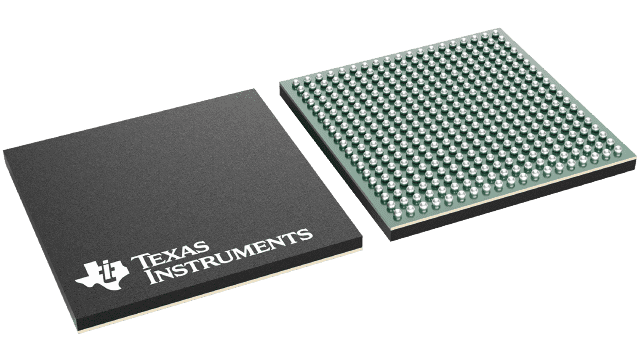

TMS320C6421ZWT5 چیست؟

در TMS320C6421ZWT5 یک پردازنده سیگنال دیجیتال با کارایی بالا (DSP) است که توسط Texas Instrument به عنوان بخشی از خانواده TMS320C64X+ آن ساخته شده است.این دستگاه که بر روی معماری Velociti.2 VLIW ساخته شده است ، عملکرد قدرتمند پردازش با نقطه ثابت را ارائه می دهد که برای کنترل سیگنال فشرده در سیستم های تعبیه شده مدرن طراحی شده است.با رسیدن سرعت ساعت تا 500 مگاهرتز ، قادر به اجرای چندین دستورالعمل در هر چرخه است و آن را برای طیف گسترده ای از کارهای پیشرفته پردازش مناسب می کند.متعلق به پلت فرم گسترده تر TMS320C6000 DSP ، سری C6421 تمرکز خود را به جلو تگزاس ابزارهای روی راه حل های مقیاس پذیر و سازگار با کد منتقل می کند.به عنوان بخشی از یک خانواده اثبات شده از پردازنده های مورد اعتماد در سراسر جهان ، TMS320C6421ZWT5 پایه و اساس قابل توجهی را برای طرح های بلند مدت ارائه می دهد.

به دنبال TMS320C6421ZWT5 هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.

مدل های TMS320C6421ZWT5 CAD

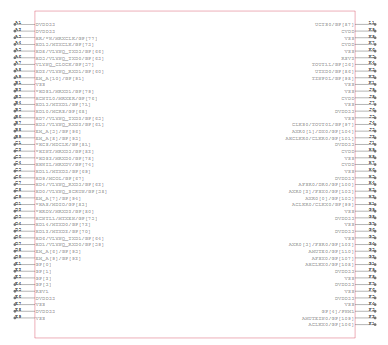

نماد TMS320C6421ZWT5

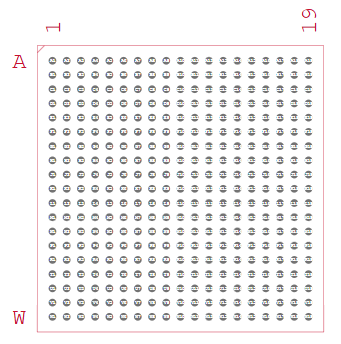

ردپای TMS320C6421ZWT5

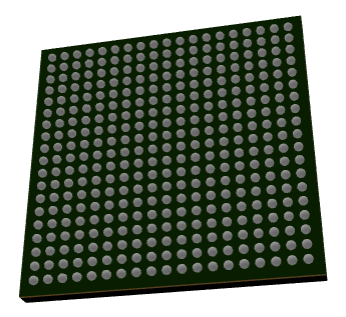

مدل 3D TMS320C6421ZWT5

ویژگی های TMS320C6421ZWT5

• هسته DSP با کارایی بالا

این دستگاه از Velociti.2 ™ VLIW هسته استفاده می شود ، که قادر به اجرای هشت دستورالعمل در یک چرخه واحد است.این معماری توان بسیار بالایی را امکان پذیر می کند و آن را برای کارهای پیچیده پردازش سیگنال ایده آل می کند.

• چند برابر کننده و alus کارآمد

این شش واحد منطق حسابی (ALUS) و دو ضرب قدرتمند را ادغام می کند ، که می توانند چندین عملیات را همزمان انجام دهند.این طرح از عملیات ریاضی فشرده مانند فیلتر ، مدولاسیون و رمزگذاری پشتیبانی می کند.

• حافظه انعطاف پذیر روی تراشه

این پردازنده شامل حافظه نهان برنامه 16 کیلوبایت ، حافظه نهان داده 48 کیلوبایت و 64 کیلوبایت حافظه یکپارچه L2 است.این منابع داخلی تأخیر را کاهش می دهد و از اجرای سریعتر برنامه ها پشتیبانی می کند.

• رابط های حافظه DDR2 و فلش

این تراشه دارای یک کنترلر 16 بیتی DDR2 SDRAM و یک EMIF ناهمزمان 8 بیتی برای حافظه خارجی مانند Nor و NAND Flash است.این انعطاف پذیری امکان گسترش حافظه را برای برنامه های بزرگتر فراهم می کند.

• پشتیبانی محیطی همه کاره

این طیف گسترده ای از رابط ها از جمله UART ، I²C ، MCBSP ، MCASP با SPDIF و رابط پورت میزبان 16 بیتی را فراهم می کند.اینها پردازنده را برای سیستم های مخابراتی ، صوتی و صنعتی بسیار سازگار می کند.

• کنترلر پیشرفته DMA (EDMA)

یک کنترلر پیشرفته DMA 64 کانال از انتقال سریع داده بین حافظه و لوازم جانبی پشتیبانی می کند.این باعث کاهش بار CPU می شود و عملکرد کلی سیستم را بهبود می بخشد.

• شبکه سازی و اتصال

این تراشه یک اترنت 10/100 با پشتیبانی MII/RMII و یک رابط VLYNQ برای اتصال خارجی ادغام می کند.این ویژگی ها آن را برای برنامه های تعبیه شده با شبکه مناسب می کند.

• هدف عمومی غنی I/O

DSP با حداکثر 111 پین GPIO چند ضلعی و سه خروجی PWM ، انعطاف پذیری عالی را برای کنترل سیستم و رابط سفارشی ارائه می دهد.این امر ادغام آسان در طیف گسترده ای از طرح های سخت افزاری را تضمین می کند.

• عملکرد ولتاژ کم

این کار با ولتاژ هسته ای 1.05 ولت یا 1.2 ولت و I/O سطح 1.8 ولت یا 3.3 ولت کار می کند. این تعادل راندمان و انعطاف پذیری انرژی باعث می شود تا آن را برای طرح های تعبیه شده قابل اعتماد کند.

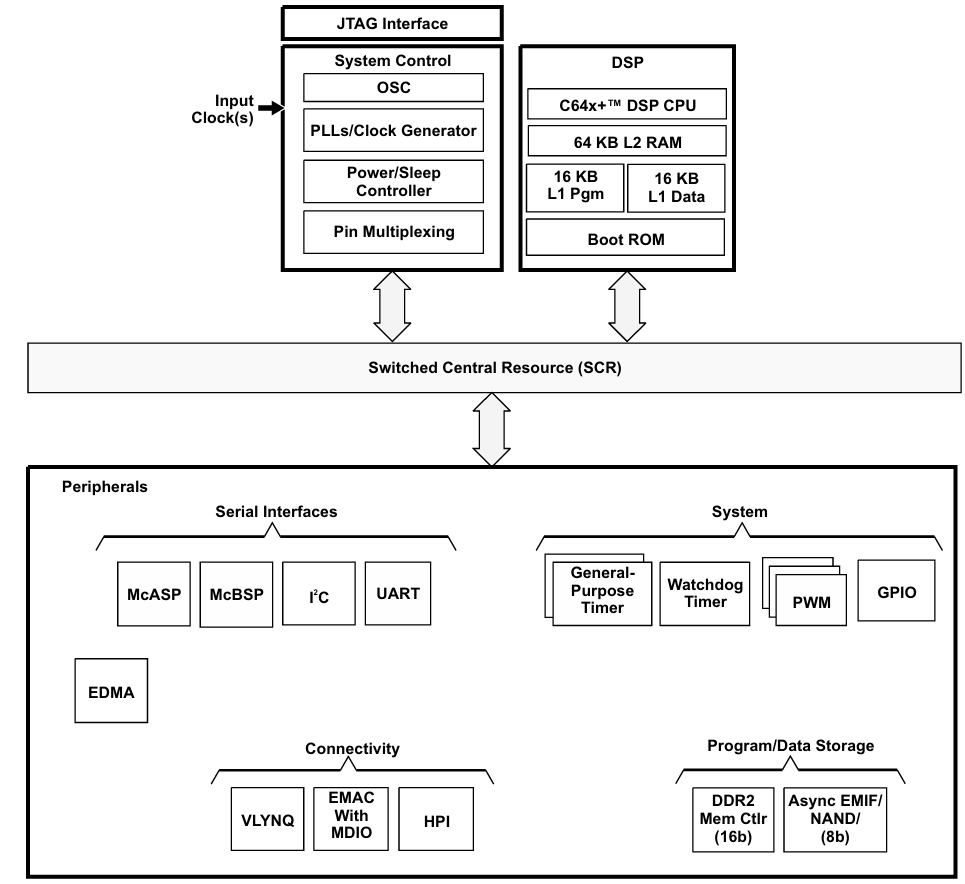

نمودار بلوک عملکردی TMS320C6421

نمودار بلوک عملکردی TMS320C6421ZWT5 برجسته می کند که چگونه پردازنده هسته ، حافظه و لوازم جانبی خود را برای همکاری با یکدیگر ترکیب می کند.در مرکز CPU C64X+ DSP با L1 و L2 Memory Plus Boot ROM قرار دارد که دسترسی سریع به داده ها و راه اندازی سریع را تضمین می کند.بلوک های کنترل سیستم مانند نوسان سازها ، PLL ها و مدیریت انرژی ، تولید ساعت ، حالت های کم مصرف و مسیریابی سیگنال.

همه قطعات از طریق منبع مرکزی تغییر یافته (SCR) مرتبط هستند ، که مانند اتوبوس اصلی برای جریان داده عمل می کند.این پردازنده شامل رابط های سریال مانند UART ، I²C ، MCBSP و MCASP است که توسط یک کنترلر قدرتمند EDMA برای انتقال داده های با سرعت بالا پشتیبانی می شود.همچنین دارای تایمر ، توابع نگهبان ، PWM و GPIO برای کنترل سیستم عمومی است.

برای اتصال ، دستگاه اترنت مک را با MDIO ، VLYNQ و رابط پورت میزبان ارائه می دهد و آن را برای شبکه و ارتباطات خارجی انعطاف پذیر می کند.انبساط حافظه از طریق یک کنترلر حافظه DDR2 و یک EMIF ناهمزمان برای NAND یا Nor Flash پشتیبانی می شود.با هم ، این بلوک ها نشان می دهد که چگونه تراشه برای کنترل پردازش فشرده با حافظه کارآمد و گزینه های اتصال گسترده ساخته شده است.

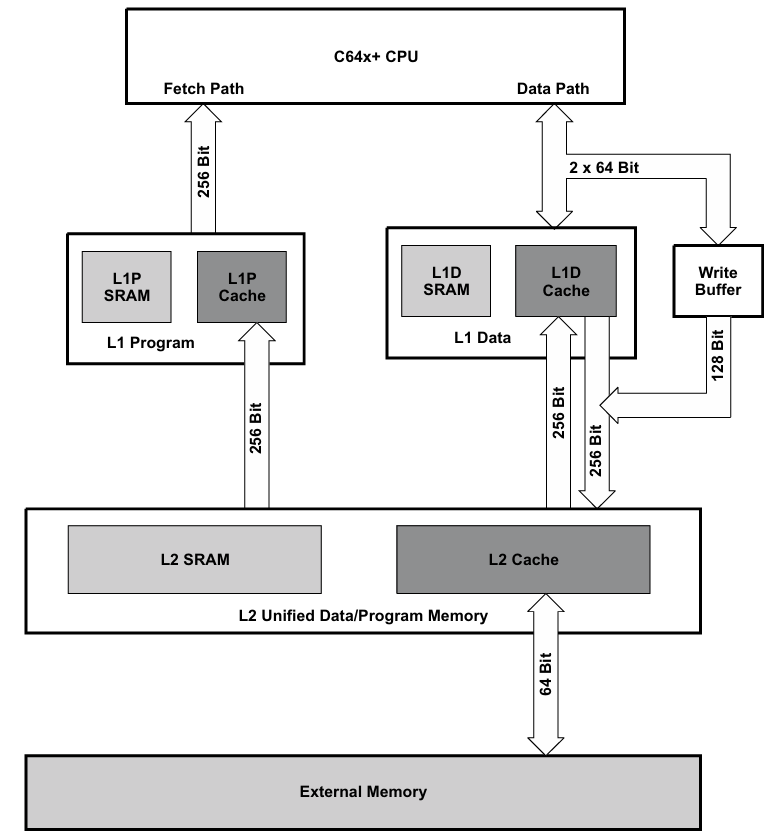

معماری حافظه C64x+ حافظه پنهان

معماری حافظه C64X+ حافظه نهان در TMS320C6421ZWT5 ساخته شده است تا به CPU سریع دسترسی به دستورالعمل ها و داده ها دسترسی پیدا کند.با حافظه L1 شروع می شود ، که به دو بخش تقسیم می شود: برنامه L1 (L1P) برای دستورالعمل ها و داده های L1 (L1D) برای داده ها.هر دو شامل SRAM و حافظه نهان هستند که به CPU با مسیرهای گسترده 256 بیتی برای نقل و انتقالات پر سرعت متصل می شوند.

در پشت این ، حافظه L2 به عنوان یک فضای بزرگتر و یکپارچه برای داده ها و برنامه ها کار می کند.دارای SRAM و حافظه پنهان است و از طریق یک اتوبوس 64 بیتی به حافظه خارجی متصل می شود.بافر نوشتن با استفاده از نوشتن در پس زمینه ، به سرعت بخشیدن به ذخیره داده ها کمک می کند.این طرح لایه بندی شده ، داده های اغلب استفاده شده را نزدیک به CPU نگه می دارد در حالی که هنوز در صورت لزوم امکان دسترسی به حافظه خارجی بزرگتر را فراهم می کند.

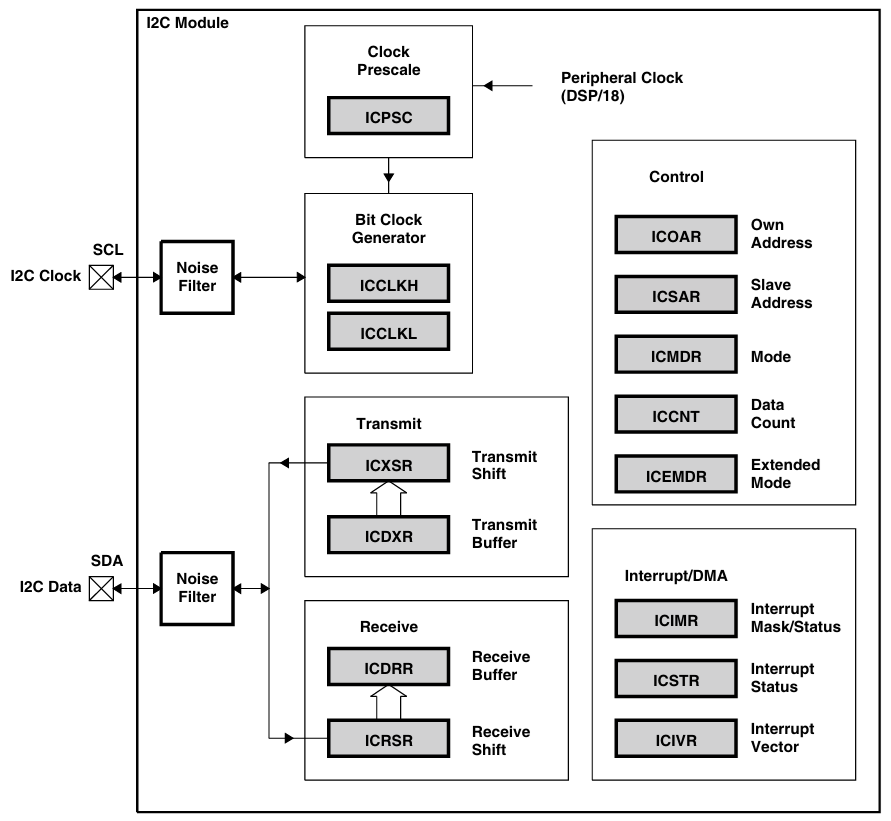

نمودار بلوک ماژول I2C

ماژول I²C در TMS320C6421ZWT5 ارتباطات را از طریق دو خط I²C ، SCL برای ساعت و SDA برای داده ها کنترل می کند.هر دو سیگنال از فیلترهای نویز عبور می کنند تا انتقال پایدار باشد.یک prescaler ساعت و ژنراتور ساعت بیت سرعت صحیحی را برای ارتباطات تعیین می کند.

این ماژول مسیرهای جداگانه ای برای ارسال و دریافت داده ها دارد.بلوک Transmit قبل از ارسال آن ، داده ها را در یک بافر نگه می دارد ، در حالی که دریافت بلوک قبل از انتقال به CPU ، داده های دریافتی را ذخیره می کند.یک واحد کنترل آدرس ها ، حالت ها و شمارش داده ها را مدیریت می کند تا دستگاه بتواند به عنوان استاد یا برده کار کند.

این همچنین شامل قطع و پشتیبانی DMA است که به انجام انتقال داده ها به طور خودکار بدون نیاز به CPU کمک می کند تا به طور مداوم بررسی شود.این باعث می شود رابط I²C برای اتصال DSP با دستگاه های خارجی قابل اعتماد و کارآمد باشد.

مشخصات TMS320C6421ZWT5

نوع	پارامتر
سازنده	سازهای تگزاس
سری	TMS320C642X
بسته بندی	سینی
وضعیت جزئی	فعال
نوع	نقطه ثابت
رابط	HPI ، I2C ، MCASP ، MCBSP ، UART ، 10/100 Ethernet Mac
نرخ ساعت	500 مگاهرتز
حافظه غیر فرار	رام (64 کیلوبایت)
قوچ	96 کیلوبایت
ولتاژ - I/O	1.8 ولت ، 3.3 ولت
ولتاژ - هسته	1.05 ولت ، 1.20 ولت
دمای عملیاتی	0 درجه سانتیگراد 90 درجه سانتیگراد (TJ)
نوع نصب	سطح سطح
بسته / مورد	361-lfbga
بسته دستگاه تأمین کننده	361-NFBGA (16 16 16)
شماره محصول پایه	TMS320

برنامه های TMS320C6421ZWT5

1. سیستم های مخابراتی و بی سیم

TMS320C6421ZWT5 به دلیل قدرت پردازش سیگنال با سرعت بالا ، در زیرساخت های مخابراتی و دستگاه های بی سیم مورد استفاده قرار می گیرد.این وظایف مانند مدولاسیون ، تخریب و کدگذاری کانال را انجام می دهد که در ایستگاه های پایه ، دروازه ها و تجهیزات باند پهن خوب هستند.با پشتیبانی یکپارچه اترنت مک و DDR2 ، هم اتصال و هم پهنای باند حافظه مورد نیاز برای ارتباط را فراهم می کند.

5. پردازش صوتی و سیگنال

این DSP برای سیستم های صوتی که نیاز به محاسبه با کارایی بالا و پردازش کم تأخیر دارند ، مناسب است.این می تواند کدک های صوتی چند کاناله را اجرا کند ، نویز را انجام دهد و جلوه های صوتی را به موقع انجام دهد.رابط هایی مانند MCBSP و MCASP ارتباط با تجهیزات صوتی را آسان می کنند و از عملکرد صوتی قابل اعتماد و با کیفیت بالا اطمینان می دهند.

3. برنامه های تصویربرداری و ویدیویی

C6421 همچنین می تواند برای کارهای تصویربرداری و ویدیویی که نیاز به پردازش سریع داده ها دارند ، استفاده شود.هسته DSP آن به آن اجازه می دهد تا از فشرده سازی ، رفع فشار و عملکردهای تقویت شده برای دوربین ها ، سیستم های نظارتی و دستگاه های بینایی تعبیه شده پشتیبانی کند.با استفاده از قابلیت های اجرای موازی خود ، امکان دستیابی به کارآمد جریان های تصویر و فیلم را فراهم می کند.

4. کنترل صنعتی و تعبیه شده

در اتوماسیون صنعتی و اداری ، این دستگاه به دلیل ادغام تایمرها ، GPIO ها ، PWM و DMA ارزش دارد که کنترل سیستم تنگ را ارائه می دهد.در برنامه هایی مانند چاپگرها ، اسکنرها ، کنترل کننده های موتور و واحدهای اتوماسیون تعبیه شده استفاده می شود.حالت های قدرت کارآمد آن و پردازش سرعت بالا به ارائه عملکرد قابل اعتماد در ضمن کم نگه داشتن مصرف انرژی کمک می کند.

TMS320C6421ZWT5 قطعات مشابه

مشخصات	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
معماری اصلی	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP
سرعت ساعت	500 مگاهرتز	500 مگاهرتز	600 مگاهرتز	500 مگاهرتز	حداکثر 720 مگاهرتز (ردیف بالاتر)
عملکرد (MIPS)	4000 پوند در 500 مگاهرتز	4000 پوند در 500 مگاهرتز	4،800 پوند در 600 مگاهرتز	4000 پوند در 500 مگاهرتز	بالاتر ، حداکثر 8000 پوند
حافظه روی تراشه	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	گزینه های بزرگتر L2 موجود است
اندازه رام	ROM بوت 64 KB	ROM بوت 64 KB	ROM بوت 64 KB	ROM بوت 64 KB	ROM بوت 64 KB
پشتیبانی حافظه خارجی	DDR2 (16 بیتی) ، emifa (8 بیتی)	DDR2 (16 بیتی) ، emifa (8 بیتی)	DDR2 (16 بیتی) ، emifa (8 بیتی)	DDR2 (16 بیتی) ، emifa (8 بیتی)	DDR2 (16 بیتی) ، emifa (8 بیتی)
اترنت مک	10/100 مگابایت در ثانیه با mdio	10/100 مگابایت در ثانیه با mdio	10/100 مگابایت در ثانیه با mdio	10/100 مگابایت در ثانیه با mdio	10/100 مگابایت در ثانیه با mdio
دمای عملیاتی	0 درجه سانتیگراد تا 90 درجه سانتیگراد (تجاری)	0 درجه سانتیگراد تا 90 درجه سانتیگراد (تجاری)	0 درجه سانتیگراد تا 90 درجه سانتیگراد (تجاری)	-40 درجه سانتیگراد تا 125 درجه سانتیگراد (صنعتی)	0 درجه سانتیگراد تا 90 درجه سانتیگراد (تجاری)
بسته بندی کردن	361 پین NFBGA (16 × 16 میلی متر)	361 پین NFBGA (علامت گذاری تفاوت)	NFBGA 361 پین	NFBGA 361 پین	NFBGA 361 پین
برنامه	از راه دور ، صوتی ، تعبیه شده	از راه دور ، صوتی ، تعبیه شده	از راه دور عملکردی	محیط صنعتی/خشن	از راه دور و VoIP سطح بالاتر

مراحل برنامه نویسی TMS320C6421ZWT5

این فرایند به طور معمول از تنظیم محیط به نوشتن ، اشکال زدایی و استقرار کد DSP بهینه شده حرکت می کند.

1. نصب ابزارهای توسعه

اولین قدم تنظیم Code Composer Studio (CCS) ، محیط توسعه یکپارچه TI است.این نرم افزار کامپایلر ، اسمبلر ، اشکال زدایی و ابزارهای مدیریت پروژه را که به طور خاص برای خانواده C6000 DSP طراحی شده است ، فراهم می کند.بدون این تنظیم ، برنامه نویسی و آزمایش سخت افزار DSP امکان پذیر نخواهد بود.

2. یک پروژه جدید ایجاد کنید

در CCS ، با ایجاد یک پروژه جدید پیکربندی شده برای دستگاه TMS320C6421 شروع کنید.این شامل انتخاب گزینه های مناسب کامپایلر ، پرونده های فرمان پیوند دهنده و الگوهای کد راه اندازی است.درست تنظیم پروژه تضمین می کند که نقشه حافظه و منابع سیستم با سخت افزار هماهنگ شده است.

3. کد برنامه را بنویسید

برنامه های کاربردی را می توان در C برای منطق کلی یا مونتاژ برای روالهای عملکردی مهم نوشت.بسیاری از معماری C64X+ VLIW استفاده می کنند ، که به چندین دستورالعمل اجازه می دهد تا به طور موازی اجرا شوند.بهینه سازی حلقه ها و استفاده از ذاتی DSP خاص می تواند کارایی را تا حد زیادی بهبود بخشد.

4. کامپایل و بهینه سازی

پس از برنامه نویسی ، این برنامه در دستورالعمل های دستگاه جمع آوری و مونتاژ می شود.کامپایلر TI شامل ویژگی های بهینه سازی مانند لوله کشی نرم افزار و حلقه حلقه برای به حداکثر رساندن توان است.در این مرحله ، برنامه نویس تضمین می کند که سرعت اجرای و استفاده از حافظه الزامات برنامه را برآورده می کند.

5. پیوند و بار

پرونده های شیء کامپایل شده با توجه به نقشه حافظه دستگاه ، قرار دادن کد و داده ها در مناطق صحیح حافظه داخلی و خارجی مرتبط هستند.پس از پیوند ، باینری از طریق اشکال زدایی JTAG بر روی DSP بارگذاری می شود.این سیستم را برای اجرای سخت افزار آماده می کند.

6. اشکال زدایی در مورد سخت افزار

با استفاده از CCS ، می توانید نقاط شکست را تنظیم کنید ، رجیسترها را مانیتور کنید و در حالی که DSP اجرا می شود ، از طریق دستورالعمل ها قدم بردارید.اشکال زدایی در مورد سخت افزار ، رفتار ، مانند استفاده از حافظه نهان ، وقفه و انتقال داده ها را نشان می دهد.این فرایند عملکردهای برنامه را به درستی در شرایط عملیاتی واقعی تضمین می کند.

7. استقرار و نظارت

پس از اتمام آزمایش ، این برنامه برای اجرای مستقل در سیستم هدف مستقر می شود.شما هنوز هم ممکن است از CCS برای نظارت بر عملکرد ، تخصیص حافظه تنظیم دقیق یا کاهش مصرف برق استفاده کنید.این مرحله آخر تأیید می کند که DSP با اطمینان و آماده برای برنامه های عملی آماده است.

مزایا و معایب TMS320C6421ZWT5

مزایا

• عملکرد DSP با نقطه ثابت با موازی VLIW

• سازگاری کد رو به بالا با دستگاه های قدیمی C6000

• مجموعه غنی از لوازم جانبی یکپارچه اجزای خارجی را کاهش می دهد

• اکوسیستم توسعه قوی با CCS و ابزارهای بهینه سازی

• حافظه نهان انعطاف پذیر و معماری حافظه برای مدیریت سریعتر داده ها

معایب

• بدون ولتاژ پویا یا مقیاس فرکانس برای صرفه جویی در مصرف برق

• مصرف انرژی بالاتر در مقایسه با DSP های کم مصرف

• فاقد ویژگی های امنیتی داخلی برای بوت یا محافظت ایمن است

• برای برنامه های قابل حمل یا باتری کمتر مناسب است

• مشخصات عملکرد ثابت با سازگاری محدود برای استفاده از تلفن همراه

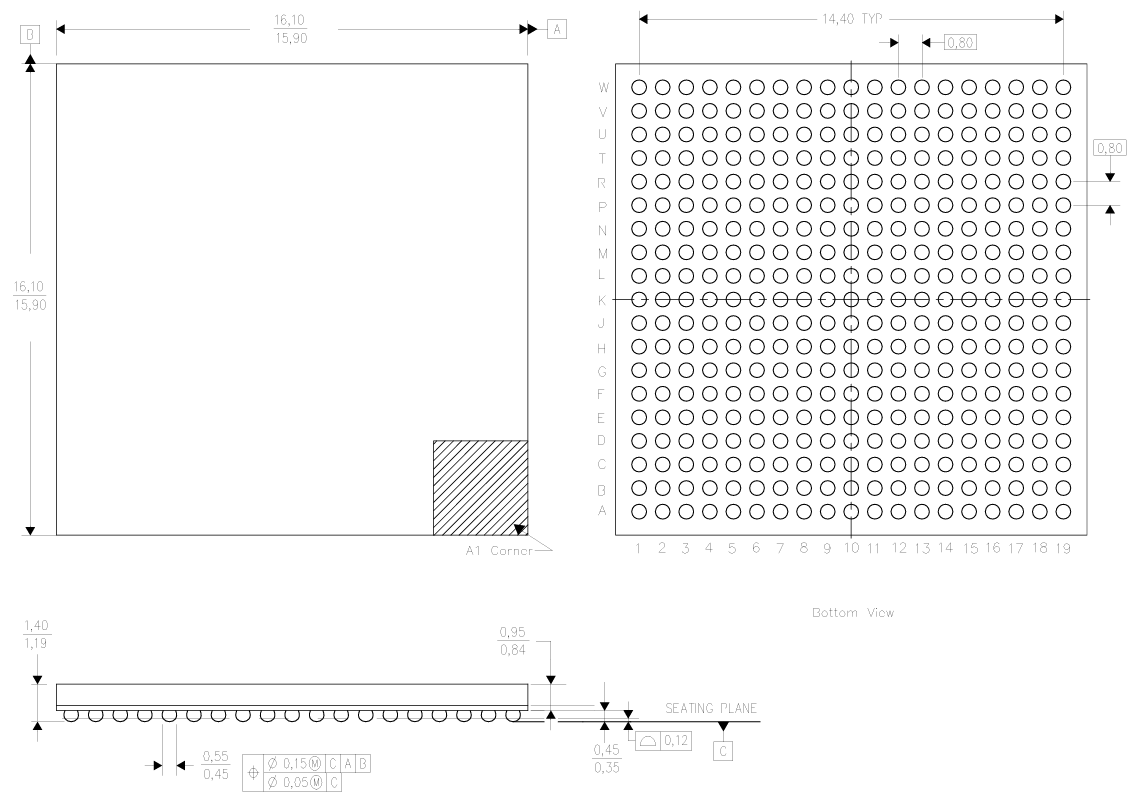

ابعاد بسته بندی TMS320C6421ZWT5

نوع	پارامتر
نوع بسته بندی	NFBGA (361-توپ ، ZWT)
آرایه شبکه توپ	16 × 16
شمارش پین	361
طول کلی (L)	17.5 میلی متر
عرض کلی (W)	15.45 میلی متر
دامنه اندازه بدن	15.90 میلی متر - 16.10 میلی متر
زمین	0.80 میلی متر
قطر توپ	0.45 میلی متر - 0.55 میلی متر
ارتفاع بسته (H)	1.19 میلی متر - 1.40 میلی متر
ارتفاع توپ (ایستاده)	0.35 میلی متر - 0.45 میلی متر
تحمل هواپیمای صندلی	0.12 میلی متر
شاخص گوشه (A1)	گوشه مرجع مشخص شده

تولید کننده TMS320C6421ZWT5

TMS320C6421ZWT5 توسط تولید می شود سازهای تگزاس (TI)، یک شرکت نیمه هادی پیشرو آمریکایی که مقر آن در دالاس ، تگزاس است.TI در سطح جهانی به دلیل نوآوری های خود در فن آوری های پردازش آنالوگ و تعبیه شده شناخته شده است ، و راه حل هایی را ارائه می دهد که طیف گسترده ای از صنایع از جمله ارتباطات از راه دور ، خودرو ، اتوماسیون صنعتی و الکترونیک مصرفی را تأمین می کند.TI با چندین دهه تخصص در توسعه پردازنده های سیگنال دیجیتال با کارایی بالا ، خانواده TMS320 را به عنوان سنگ بنای برنامه های پردازش سیگنال تأسیس کرده است.این شرکت همچنین با ابزارهای طراحی جامع ، محیط های نرم افزاری و مستندات پشتیبانی می کند و از ادغام قابل اعتماد محصولات DSP خود در سیستم های تعبیه شده پیشرفته اطمینان می دهد.

پایان

TMS320C6421ZWT5 از عملکرد قوی خود ، سیستم حافظه انعطاف پذیر و اتصال غنی که متناسب با برنامه های کاربردی در ارتباطات ، صوتی ، فیلم و اتوماسیون متناسب است ، متناسب است.طراحی آن توسعه را از طریق استودیوی Code Composer ، با ابزارهایی برای بهینه سازی و اشکال زدایی روی سخت افزار ، کارآمد می کند.این پردازنده مقیاس پذیری خوبی ، ادغام قوی و پشتیبانی گسترده را ارائه می دهد ، اگرچه برخی از ویژگی های صرفه جویی در مصرف برق و امنیت را معامله می کند.به طور کلی ، این یک تعادل قابل اعتماد از عملکرد ، حافظه و رابط ها را که توسط اکوسیستم TI و پلت فرم C6000 اثبات شده پشتیبانی می شود ، ارائه می دهد و آن را به یک انتخاب عملی برای پروژه های تعبیه شده پیشرفته تبدیل می کند.
