TIP127 ترانزیستور PNP: ویژگی ها ، pinout و برگه داده

در این مقاله به بررسی ترانزیستور TIP127 ، عضو قوی خانواده ترانزیستور اتصال دو قطبی PNP ، به دلیل تقویت جریان زیاد و افت ولتاژ حداقل.طراحی آن عملکرد کارآمد در کاربردهای مختلف را تضمین می کند و باعث می شود در مدارهایی که نیاز به عملکرد قوی و بدون تولید بیش از حد دارند ، عالی باشد.Tip127 که به طور گسترده در دستگاه هایی مانند تقویت کننده های صوتی و مدارهای درایو حرکتی استفاده می شود ، ضمن حفظ پایداری ، در طول عمر و قابلیت اطمینان از اجزای الکترونیکی در استفاده از بارهای برق قرار می گیرد.

کاتالوگ

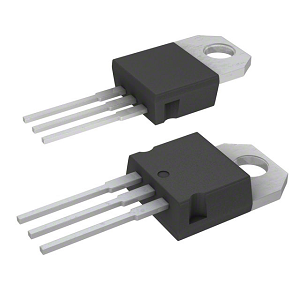

TIP127 چیست؟

در نکته 127 یک ترانزیستور PNP Darlington است که با فناوری پیشرفته طراحی شده است تا در برنامه های الکترونیکی با هدف کلی عملکرد خوبی داشته باشد.پیکربندی Darlington آن باعث افزایش سود فعلی می شود و آن را برای رانندگی بارهای با جریان بالا به طور ایده آل ایده آل می کند.TIP127 با داشتن ولتاژ اشباع کم ، حفاظت از انرژی عالی و عملکرد پایدار را ارائه می دهد و آن را برای بسیاری از موارد استفاده می کند.افزایش جریان زیاد آن به جریان ورودی کوچک اجازه می دهد تا جریان خروجی بزرگی را کنترل کند و باعث کاهش از بین رفتن انرژی و ایجاد گرما می شود.به عنوان یک ترانزیستور PNP ، TIP127 هنگامی که سیگنال ورودی کم باشد ، انجام می شود ، که می تواند در طرح هایی که نیاز به سطح منطق معکوس یا جدا شده دارند مفید باشد.علاوه بر این ، یکپارچه با همتای NPN خود ، TIP122 ، برای ایجاد مدارهای تقویت کننده فشار فشار مکمل جفت می شود.این جفت شدن با حفظ تقارن در سیگنال های AC و به حداقل رساندن اعوجاج ، تحویل برق و دقت سیگنال ، به ویژه در برنامه های صوتی و RF را بهبود می بخشد.

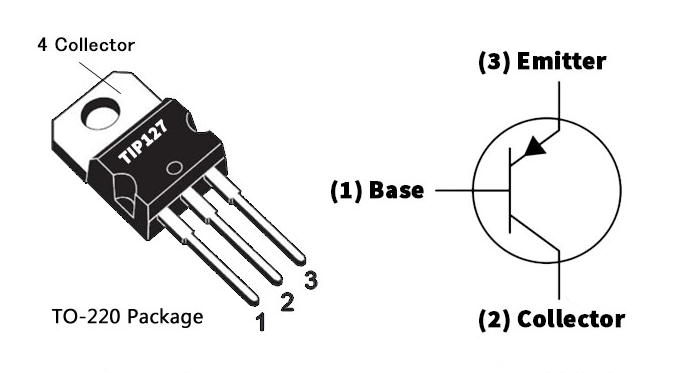

پیکربندی PIN Tip127

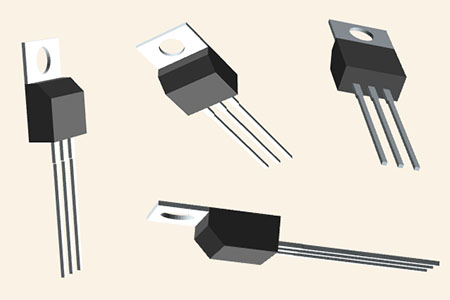

Tip127 نماد ، ردپای و مدل CAD

ویژگی های TIP127

• ولتاژ اشباع کم: باعث کاهش تلفات برق و افزایش بهره وری انرژی می شود و منجر به تولید گرما کمتر و عملکرد قابل اعتماد در دستگاه های جمع و جور می شود.

• ترانزیستور PNP: ترانزیستورهای NPN را در سری TIP تکمیل می کند و امکان طراحی مدار همه کاره را فراهم می کند.

• از تنظیمات فشار فشار استفاده کنید: ایده آل برای تنظیمات متعادل در تقویت کننده ها ، کاهش تحریف هارمونیک و بهبود کیفیت خروجی صوتی.

• برنامه های کاربردی همه کاره: در تقویت کننده ها و برنامه های سوئیچینگ ، به ویژه در الکترونیک که در آن عملکرد و حفاظت از انرژی مهم است مفید است.

مشخصات فنی TIP127

نوع	پارامتر
زمان سرب کارخانه	8 هفته
سوار شدن	از طریق سوراخ
بسته / مورد	به سال 220-3
وزن	9.071847g
ولتاژ شکست جمع کننده	100 ولت
HFE دقیقه	1000
بسته بندی	لوله
وضعیت جزئی	فعال
تعداد خاتمه	3
ولتاژ - دارای امتیاز DC	-100 ولت
رتبه فعلی	-5a
شمارش پین	3
پیکربندی عناصر	مجرد
قدرت - حداکثر	2W
با آبکاری تماس بگیرید	قلع
نوع نصب	از طریق سوراخ
تعداد پین	3
ماده عنصر ترانزیستور	سیلیکون
تعداد عناصر	1
دمای عملیاتی	150 درجه سانتیگراد TJ
کد JESD-609	E3
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
کد ECCN	گوش 99
حداکثر اتلاف قدرت	65W
شماره قسمت پایه	نکته 127
قطبش	PNP
اتلاف قدرت	65W
برنامه ترانزیستور	تعویض
نوع ترانزیستور	PNP - دارلینگتون
جریان حداکثر جمع کننده	5a
فعلی - برش جمع کننده (حداکثر)	500 میکرون
اشباع VCE (حداکثر) @ ib ، ic	4V @ 20mA ، 5a
ولتاژ پایه امیتر (VEBO)	5 ولت
قد	9.15 میلی متر
عرض	4.6 میلی متر
سخت شدن	هیچ
بدون رهبری	بدون رهبری
ولتاژ Emitter Collector (VCEO)	100 ولت
DC Gain فعلی (HFE) (min) @ ic ، vce	1000 @ 3a 3V
کد JEDEC-95	تا سال 220 ساعت
ولتاژ پایه جمع کننده (VCBO)	100 ولت
حداکثر	4 ولت
طول	10.4 میلی متر
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS3

نمودار شماتیک داخلی TIP127

تصویر زیر نمودار شماتیک داخلی TIP127 را نشان می دهد ، ساختار ترانزیستور PNP را به همراه مقاومت های R1 (16 KΩ) و R2 (60 Ω) نشان می دهد.

آزمایش مدارها با TIP127

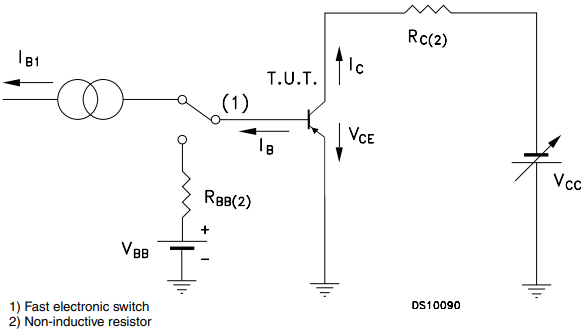

سوئیچینگ بار مقاومت

اجزای جایگزین برای Tip127

شماره قطعه	شرح	سازنده
BD682G	4.0 A ، 100 ولت PNP ترانزیستور قدرت دو قطبی Darlington ، به 225 ، 500-blkbx	در نیمه هادی
2SD946	ترانزیستور دو قطبی قدرت ، 1a (IC) ، 25V (V (BR) مدیرعامل) ، 1-عنصر ، NPN ، سیلیکون ، TO-126 ، پلاستیک/اپوکسی ، 3 پین ، سازگار با ROHS ، to-126b-a1 ، 3 پین	اجزای الکترونیکی پاناسونیک
TIP107	8a ، 100V ، PNP ، SI ، ترانزیستور قدرت ، to-220ab ، to-220ab ، 3 پین	سازهای تگزاس
BDW54a-S	ترانزیستور دو قطبی قدرت ، 4a (IC) ، مدیر عامل 60 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، TO-220AB ، پلاستیک/اپوکسی ، 3 پین ، پلاستیک ، TO-220 ، FM-3	Bourns Inc
KSE700	ترانزیستور دو قطبی قدرت ، 4a (IC) ، مدیر عامل 60 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، TO-126 ، پلاستیک/اپوکسی ، 3 پین ، TO-126 ، 3 پین	شرکت نیمه هادی Fairchild
MJE703	MJE703	Rochester Electronics LLC
Tip116tu	2A ، 80V ، PNP ، SI ، ترانزیستور قدرت ، TO-220AB ، TO-220 ، 3 پین کردن	Rochester Electronics LLC
BDX44	ترانزیستور 1 A ، NPN ، SI ، ترانزیستور قدرت ، به 126 ، پلاستیک ، To-126 ، 3 پین ، قدرت عمومی BIP	نیمه هادی های NXP
MJE701	Trans Darlington PNP 60V 4A 3-PIN (3+TAB) TO-126	محصولات نیمه هادی نیوجرسی Inc
Tip147t	ترانزیستور Silicon Darlington PNP PNP ، 1200-blkbg	در نیمه هادی

ترانزیستور NPN مکمل به Tip127

• نکته 122

برنامه های TIP127

مدارهای خطی و تعویض

در مدارهای خطی ، TIP127 به دلیل افزایش جریان زیاد و سهولت استفاده از آن استفاده می شود.این امر ثبات را در تعویض عملیات ارائه می دهد ، و آن را برای برنامه های کاربردی که نیاز به کنترل دقیق دارند ، ایده آل می کند.هنگامی که در مدارهای سوئیچینگ ادغام می شوند ، TIP127 در مدیریت مدیریت به طور مؤثر ، ویژگی طراحی دستگاه های الکترونیکی قابل اعتماد است.

تقویت کننده های قدرت

TIP127 ابزار خود را در تقویت کننده های برق اثبات می کند ، جایی که ظرفیت آن برای هدایت جریان ها سودمند می شود.ادغام آن در چنین آمپلی فایرها نه تنها کیفیت صدا را افزایش می دهد بلکه تحویل انرژی کافی را بدون تولید بیش از حد گرمای نیز تضمین می کند ، مشروط بر اینکه این طرح شامل مدیریت حرارتی کافی باشد.

پیش تقویت کننده های صوتی

در preamplifiers صوتی ، TIP127 به تولید مثل صدای واضح تر کمک می کند.خصوصیات تقویت خطی آن ، حفظ یکپارچگی سیگنال را امکان پذیر می کند و حداقل اعوجاج را تضمین می کند.این ویژگی در تجهیزات صوتی استفاده می شود.

بارهای رانندگی

TIP127 با قابلیت رانندگی بارهای زیر 5a ، کاربرد مکرر در مدیریت عملیات مختلف موتور DC ، سولنوئیدها و مدارهای LED را پیدا می کند که در آن به خروجی جریان کنترل شده نیاز است.

ادغام با میکروکنترلرها

Tip127 به دلیل نیاز جریان پایین پایه ، با خروجی های میکروکنترلر بسیار سازگار است.این امر باعث می شود که این یک رابط عالی برای پل زدن سیگنال های دیجیتالی با ولتاژ کم با بارهای قدرت بالاتر باشد.چنین ادغام برنامه های اتوماسیون و کنترل کارآمد در سیستم های اتوماسیون صنعتی و خانگی را تسهیل می کند.

جزئیات بسته بندی برای Tip127

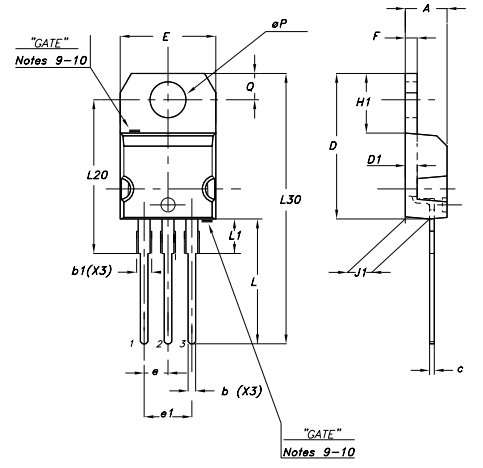

طرح کلی بسته بندی TIP127

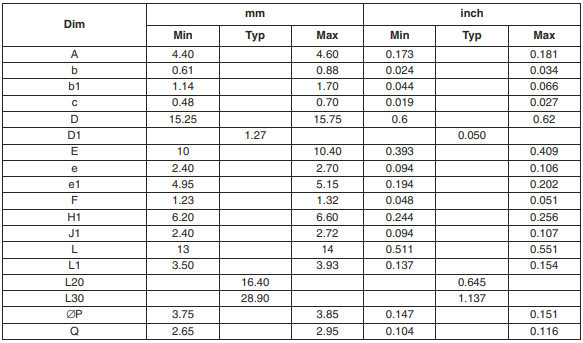

Tip127 داده های مکانیکی

اطلاعات تولید کننده TIP127

Stmicroelectronic ، یک بازیگر پیشرو در فناوری نیمه هادی ، ترانزیستور TIP127 را تولید می کند.این شرکت با تخصص قابل توجهی در فن آوری های سیلیکون و یک سبد مالکیت معنوی قوی ، در برنامه های مختلف برتری دارد.در هسته اصلی موفقیت Stmicroelectronic در تولید TIP127 عمق دانش آن در فناوری سیلیکون است.این نوآوری مداوم ، تعهد شرکت را برای پیشبرد فناوری که برآورده های صنعت را برآورده می کند ، تقویت می کند.در زمینه توسعه پایدار ، نمونه های عملی مانند طرح های کارآمد با انرژی در کاهش ردپای کربن بسیار عالی بوده اند ، یک چالش stmicroelectronic به طور صحیح برطرف شده است.رویکرد Stmicroelectronic به سازگاری بازار ریشه در ارزش های اصلی ، نوآوری ، عملکرد و قابلیت اطمینان دارد.این مقادیر در فرآیندهای تولید اجزای مختلف مانند TIP127 طنین انداز است و با الزامات تغییر صنعت هماهنگ است.

برگه داده PDF

برگه داده های TIP127:

TIP120-122 ، TIP125-127.PDF

برگه داده های TIP122:

TIP120-122 ، TIP125-127.PDF

برگه های BD682G:

Bd676 (a) ، 78 (a) ، 80 (a) ، 82 (t) .pdf

برگه داده های TIP147T:

Tip145-147t.pdf
