سیستم روی یک تراشه قابل برنامه ریزی (SOPC): فناوری ، طراحی و برنامه ها

این راهنما به بررسی سیستم در فناوری تراشه قابل برنامه ریزی (SOPC) ، نوآوری در سیستم های تعبیه شده که انعطاف پذیری سخت افزاری را با سازگاری نرم افزار ترکیب می کند.این تاریخچه ، برنامه های کاربردی در صنایع مانند ارتباطات از راه دور ، خودرو و مراقبت های بهداشتی را در بر می گیرد و مشاوره عملی در مورد اجرای ارائه می دهد.

کاتالوگ

درک فناوری SOPC و تأثیر آن

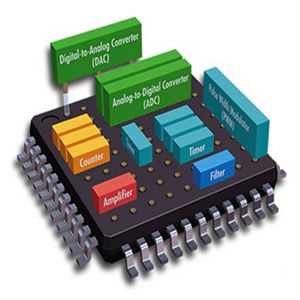

سیستم در یک تراشه قابل برنامه ریزی (SOPC) پیشرفت انقلابی در فناوری نیمه هادی است که یک سیستم کامل از جمله پردازنده ها ، حافظه ، رابط ها و منطق سفارشی را بر روی یک تراشه مجرد و تنظیم مجدد ادغام می کند.بر خلاف سیستم سنتی روی تراشه ها (SOC) ، که پس از استقرار سخت و سخت برای اصلاح آنها دشوار است ، SOPC ها انعطاف پذیری را برای تنظیم یا به روزرسانی اجزای سخت افزاری و نرم افزاری بدون نیاز به طراحی مجدد گران ارائه می دهند.این سازگاری SOPC را به یک تغییر دهنده بازی برای سیستم های تعبیه شده تبدیل کرده و راه حل های سریعتر ، کارآمدتر و مقرون به صرفه تر را ارائه می دهد.SOPC ها در صنایعی مانند ارتباطات از راه دور ، خودرو و مراقبت های بهداشتی ارزشمند هستند ، جایی که فناوری به سرعت تکامل می یابد و سیستم ها باید با نیازهای جدید سازگار شوند.به عنوان مثال ، در بخش خودرو ، SOPCS با اجازه به روزرسانی در سیستم های پردازنده ، ویژگی هایی مانند کنترل کروز تطبیقی ​​و تشخیص برخورد را امکان پذیر می کند.با این حال ، اجرای موفقیت آمیز SOPC نیاز به درک کاملی از اصول طراحی سخت افزار و نرم افزار ، همراه با یک رویکرد استراتژیک برای توسعه دارد.

جنبه های فنی طراحی و آزمایش SOPC

چارچوب فنی سیستم در یک تراشه قابل برنامه ریزی (SOPC) حول یک رویکرد طراحی سخت افزاری نرم افزاری را می چرخاند ، که عملکرد و انعطاف پذیری بهتری در سیستم های تعبیه شده را تضمین می کند.بر خلاف طراحی سیستم معمولی ، توسعه SOPC نیاز به یکپارچه سازی متعادل از هر دو مؤلفه سخت افزاری مانند منطق قابل برنامه ریزی و فرآیندهای نرم افزاری برای دستیابی به عملکرد یکپارچه دارد.این فرآیند طراحی مشترک اغلب از تکنیک های بسته بندی میکروالکترونیک پیشرفته مانند آرایه شبکه توپ (BGA) استفاده می کند تا کارایی را بهبود بخشد.با این حال ، روش های آزمایش سنتی ، مانند آنالایزرهای منطق ، در پرداختن به پیچیدگی های SOPC ، به ویژه برای تشخیص ، کوتاه می آیند.برای غلبه بر این محدودیت ها ، شبیه سازی مدرن و ابزارهای اشکال زدایی روی تراشه ، مانند تجزیه و تحلیل منطق یکپارچه Chipscope Xilinx (ILA) ، اهمیت پیدا کرده اند.این ابزارها رفتار سیستم را مستقیماً بر روی تراشه نظارت و تجزیه و تحلیل می کنند و بینش های ارزشمندی را برای اصلاح طرح ها و بهبود قابلیت اطمینان ارائه می دهند.تغییر به سمت اشکال زدایی روی تراشه باعث افزایش دقت تشخیص ، شناسایی و حل مسائل سریعتر و در نهایت بهبود عملکرد و استحکام سیستم های مبتنی بر SOPC شده است.

ویژگی ها و ویژگی ها

فن آوری های ادغام

سیستم های تراشه های قابل برنامه ریزی (SOPCS) یک ترکیب پیچیده از سیستم را در تراشه (SOC) ، دستگاه های منطقی قابل برنامه ریزی (PLD) و آرایه های دروازه قابل برنامه ریزی (FPGA) به نمایش می گذارند.این سنتز برتری این فناوری ها را به تصویر می کشد و یک پلت فرم همه کاره را با بسیاری از برنامه ها سازگار می کند.

پردازنده تعبیه شده مرکزی

SOPC معمولاً حداقل یک هسته پردازنده تعبیه شده را ادغام می کند ، که به عنوان قطب اصلی عملیات عمل می کند.این فعالیت های پردازش را ایجاد می کند و ظرفیت محاسباتی را تقویت می کند و محاسبات پیچیده مورد نیاز برای کارهای پیشرفته را انجام می دهد و امروز نقش آن را در پیشرفت ها نشان می دهد.

دست زدن به داده های سریع با رم با سرعت بالا

ترکیب رم با سرعت بالا در یک SOPC در تسریع پردازش و ذخیره سازی داده ها نقش دارد.این حافظه برای برنامه هایی که خواستار پردازش هستند ، مناسب است ، جایی که هرگونه تأخیر می تواند به طور قابل توجهی بر عملکرد و نتایج سیستم تأثیر بگذارد.دسترسی سریع به داده های قدرتهای پیشرفته و بی سر و صدا و در عین حال مؤثر ، حضور آن را نشان می دهد.

کتابخانه های گسترده IP IP

SOPC ها کتابخانه های اصلی مالکیت معنوی (IP) را ارائه می دهند و آزادی اجرای اجزای از پیش طراحی شده و تأیید شده را فراهم می کنند.این رویکرد ضمن حفظ قابلیت اطمینان و عملکرد مداوم ، توسعه را سرعت می بخشد.به حداکثر رساندن پتانسیل این کتابخانه ها منجر به پیشرفت های خلاقانه می شود.

سفارشی سازی انعطاف پذیر از طریق منطق قابل برنامه ریزی فراوان

گنجاندن سخاوتمندانه از منطق قابل برنامه ریزی در SOPC گزینه های سفارشی سازی گسترده ای را فراهم می کند.این انعطاف پذیری به CHIP اجازه می دهد تا الزامات برنامه خاص را با تقویت راه حل های شخصی برآورده کند.این یک قلمرو امکانات برای خیاطی و تقویت عملکرد است.

توسعه پیشرفته با رابط های اشکال زدایی و برنامه نویسی

رابط های پردازنده پردازنده و برنامه نویسی FPGA در یک SOPC فرآیند پالایش و تقویت را ساده می کند.این ابزارها بینش و فرمان لازم را اعطا می کنند ، باعث افزایش کارایی عیب یابی و بهینه سازی عملکرد می شوند ، که در نهایت منجر به خروجی های طراحی انعطاف پذیر تر می شود.

پتانسیل آنالوگ قابل برنامه ریزی

برخی از SOPC ها مجهز به اجزای آنالوگ قابل برنامه ریزی هستند و باعث تقویت اثربخشی آنها در کارهای سیگنال مختلط می شوند.این ویژگی کاربردهای عملی SOPC ها را فراتر از قلمروهای دیجیتال گسترش می دهد و از یک رویکرد جامع به معماری و عملکرد سیستم حمایت می کند.

کارایی در مصرف انرژی

ماهیت کارآمد انرژی SOPCS در یک جهان که به تدریج حفاظت را ارزیابی می کند ، فواید مشخصی را ارائه می دهد.این زمان عملکرد دستگاه های وابسته به باتری را طولانی می کند و هزینه های انرژی را در مجموعه های بزرگتر کاهش می دهد و با تأکید افزایش بر ذهن آگاهی اکولوژیکی هماهنگ می شود.

طراحی جمع و جور صرفه جویی در فضا

سرانجام ، طراحی جمع و جور SOPCS کاربرد آنها را در محیط هایی با محدودیت های مکانی افزایش می دهد و آنها را برای سیستم های قابل حمل و تعبیه شده عالی می کند.این استفاده عاقلانه از فضا ضمن حفظ قابلیت های گسترده ، نشانگر دستیابی به نوآوری و ظرافت مهندسی است و روند مینیاتوری شدن دستگاه را نشان می دهد.

استراتژی های توسعه برای سیستم های SOPC

مرحله 1: طراحی سخت افزار (SopcBuilder و کوارتوس II)

اولین قدم برای توسعه یک سیستم SOPC ، مانند یک پردازنده Nios II ، با طراحی سخت افزار آغاز می شود.با استفاده از ابزارهایی مانند SOPCBuilder و کوارتوس II ، می توانید CPU و لوازم جانبی را برای مطابقت با نیازهای خاص پروژه سفارشی کنید.هسته های IP Altera ، همراه با راه حل های شخص ثالث و VHDL ، با ارائه اجزای قابل استفاده مجدد ، کاهش نیاز به شروع از ابتدا و به حداقل رساندن خطاهای طراحی اولیه ، به ساده سازی این روند کمک می کنند.

مرحله 2: انتقال به توسعه نرم افزار

پس از اتمام طراحی سخت افزار ، SOPCBuilder به طور خودکار یک کیت توسعه نرم افزار (SDK) متناسب با اجزای پیکربندی شده تولید می کند.این SDK انتقال به برنامه نویسی نرم افزار را ساده می کند ، و اطمینان می دهد که این نرم افزار کاملاً با طراحی سخت افزار هماهنگ است.شما می توانید از زبانهای مختلف برنامه نویسی اعم از مونتاژ گرفته تا C/C ++ برای نوشتن ، کامپایل و اشکال زدایی نرم افزار سیستم ، افزایش انعطاف پذیری و خلاقیت در فرآیند توسعه استفاده کنید.

مرحله 3: اجرای سیستم

با تهیه هر دو سخت افزار و نرم افزار ، مرحله بعدی اجرای سیستم است.این فرآیند از یک دنباله مشخص پیروی می کند: راه اندازی کوارتوس II ، پیکربندی CPU در SOPCBUILDER و طراحی برد مدار NIOS II.هر یک از این مراحل بر اساس مورد قبلی ساخته شده و یک گردش کار تکراری ایجاد می کند که پالایش و بهینه سازی مداوم را در طول پروژه تشویق می کند.

مرحله 4: یادگیری از تجربه

استفاده از دروس آموخته شده از پروژه های قبلی.آزمایش زودرس و نمونه سازی به کشف ناکارآمدی سیستم قبل از تبدیل شدن به موضوعات مهم کمک می کند.شما می توانید از این بینش ها برای ایجاد تنظیمات کوچک اما معنی دار در روش های آنها استفاده کنید و منجر به فرآیندهای نرم تر و سیستم های قابل اعتماد تر شود.این رویکرد بهبود تکراری تضمین می کند که هر پروژه به جای تکیه فقط به مفاهیم نظری ، از دانش عملی و عملی بهره می برد.

چشم انداز توسعه

آینده سیستم در یک تراشه قابل برنامه ریزی (SOPC) در توانایی آن در ادغام فن آوری های مختلف ، مانند PLD (دستگاه های منطقی قابل برنامه ریزی) و ASIC (مدارهای یکپارچه برنامه) ، به یک راه حل واحد و انعطاف پذیر است که مقرون به صرفه تر استاز روشهای سنتی.این ادغام SOPC را قادر می سازد تا مؤلفه هایی مانند CPU ، DSPS ، حافظه و iOS را در یک تراشه ترکیب کند و آن را برای صنایعی که نیاز به پیشرفت سریع تکنولوژیکی دارند ، سازگار و مقیاس پذیر می کند.پیشرفت در تحقیقات SOPC با همکاری در زمینه هایی مانند مهندسی رایانه ، علوم مواد و توسعه نرم افزار انجام می شود و منجر به ابزارهای بهتری برای استقرار سریعتر و ادغام آسان تر می شود.روندهای نوظهور نشان می دهد که ادغام هوش مصنوعی و یادگیری ماشین با SOPC می تواند عملکرد سیستم را بیشتر در پردازش داده ها و فن آوری های خودمختار افزایش دهد.از نظر مالی ، SOPC با کاهش زمان و هزینه های توسعه محصول ، پس انداز طولانی مدت را ارائه می دهد و آن را به گزینه ای جذاب برای شرکت های فنی که به دنبال راه حل های کارآمد هستند ، تبدیل می کند.با پتانسیل خود برای متحد کردن چندین کارکرد سیستم در یک تراشه واحد ، انتظار می رود SOPC نوآوری رانندگی را در طراحی نیمه هادی ادامه دهد و باعث می شود تحقیقات مداوم برای باز کردن برنامه ها و قابلیت های جدید باشد.

کاربردهای فناوری SOPC

ارتباط رو به رشد فناوری SOPC (سیستم روی تراشه قابل برنامه ریزی) را می توان در سه زمینه مشاهده کرد:

ادغام در سیستم های تعبیه شده

فناوری SOPC با تثبیت چندین کارکرد بر روی یک تراشه ، سیستم های تعبیه شده را بهبود می بخشد و در حالی که بهینه سازی مصرف برق است ، باعث افزایش کارایی و عملکرد کلی سیستم می شود.این بهینه سازی امکان پردازش ، مفید در سیستم های کنترل خودرو و الکترونیک مصرفی را فراهم می کند.تسلط در استفاده از SOPC برای توسعه سیستم عامل ، افق را برای سفارشی سازی و مقیاس پذیری گسترده می کند و نشان دهنده انتقال صاف از تکنیک های معمولی به نوآوری های مدرن است.ماهیت سازگار فناوری SOPC این امکان را می دهد تا به سرعت سیستم ها را برای رعایت استانداردهای در حال تغییر صنعت و انتظارات مصرف کننده تنظیم کند.

تأثیر در ارتباطات از راه دور

در ارتباطات از راه دور ، فناوری SOPC با مدیریت انتقال داده های پر سرعت و رسیدگی به طرح های مدولاسیون پیچیده ، پردازش سیگنال را پیشرفت می کند و آن را به عنوان سنگ بنای زیرساخت های شبکه معاصر تبدیل می کند.استفاده عملی آن از ایجاد پروتکل های نسل بعدی پشتیبانی می کند و ظرفیت سیستم های فعلی را بدون هزینه های سخت افزاری اضافی تقویت می کند.علاوه بر این ، فناوری SOPC قابلیت اطمینان و امنیت شبکه ارتباطی را از طریق تصحیح خطای کارآمد و رمزگذاری قوی افزایش می دهد ، و این دوره جدیدی از اتصال دیجیتال بهبود یافته است.

تحولات در اتوماسیون صنعتی

در حوزه اتوماسیون صنعتی ، SOPC فرآیندهای کنترل و دقت در عملیات را بهینه می کند.با ادغام راه حل های SOPC ، صنایع از تشخیص خطای قبلی و ادغام یکپارچه دستگاه های IoT ، تقویت نگهداری پیش بینی کننده و به روزرسانی عملیاتی بالاتر بهره مند می شوند.ترکیبی از فناوری SOPC با یادگیری ماشین ، راه هایی را برای سیستم ها برای به دست آوردن قابلیت های تصمیم گیری تطبیقی ​​، انقلابی در روش های تولید سنتی و تشویق اجرای کارخانه های هوشمند باز می کند.این رویکرد آینده نگر بینش در مورد روندهای آینده را ارائه می دهد که بر کارایی و پایداری صنعتی تأکید می کند.
