روش های اتصال به زمین محافظ: نحوه کاهش EMI در سیستم های کابلی

زمین محافظ به شما کمک می کند از سیگنال های خود در برابر تداخل الکترومغناطیسی و نویزهای ناخواسته در سیستم های الکترونیکی محافظت کنید.در این مقاله یاد خواهید گرفت که اتصال به زمین محافظ چیست و چه تفاوتی با اتصال زمین سیگنال دارد.همچنین روش های کلیدی مورد استفاده برای سیستم های فرکانس پایین، فرکانس بالا و فرکانس مختلط را درک خواهید کرد.علاوه بر این، انواع کابل ها، اشتباهات رایج و محل استفاده از این روش ها را بررسی خواهید کرد.

کاتالوگ

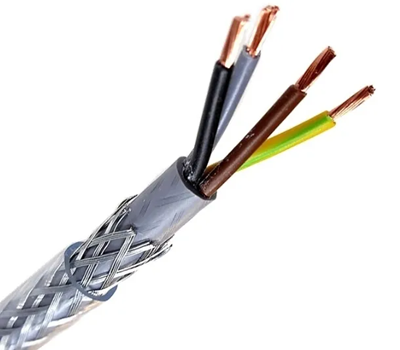

شکل 1. ساختار کابل محافظ

Shielding Grounding چیست؟

اتصال به زمین محافظ فرآیند اتصال محافظ رسانای کابل به زمین مرجع برای کاهش تداخل الکترومغناطیسی (EMI) و نویز ناخواسته است.سپر، که معمولاً از مس بافته شده یا فویل ساخته شده است، همانطور که در شکل 1 نشان داده شده است، به عنوان یک مانع عمل می کند که اختلالات الکتریکی خارجی را از تأثیرگذاری بر سیگنال داخل مسدود می کند.با هدایت تداخل به زمین، به حفظ یکپارچگی سیگنال و بهبود عملکرد کلی سیستم کمک می کند.این روش به طور گسترده در سیستم های الکترونیکی استفاده می شود که سیگنال های پایدار و تمیز مهم هستند.این بخش کلیدی طراحی سازگاری الکترومغناطیسی (EMC) است.

بر خلاف اتصال زمین سیگنال، که مسیر برگشتی را برای جریان در مدار فراهم می کند، اتصال زمین محافظ تنها بر محافظت از سیگنال ها در برابر نویز تمرکز می کند.جریان عملیاتی معمولی را حمل نمی کند اما در عوض تداخل القایی را کنترل می کند.این تمایز مهم است زیرا اختلاط این نقش ها می تواند منجر به مشکلات عملکرد شود.اتصال زمین محافظ برای جداسازی نویز طراحی شده است، در حالی که اتصال زمین سیگنال عملکرد صحیح مدار را تضمین می کند.جدا نگه داشتن این عملکردها به بهبود قابلیت اطمینان و کاهش اختلالات الکتریکی کمک می کند.

روش اتصال به زمین سپر فرکانس پایین

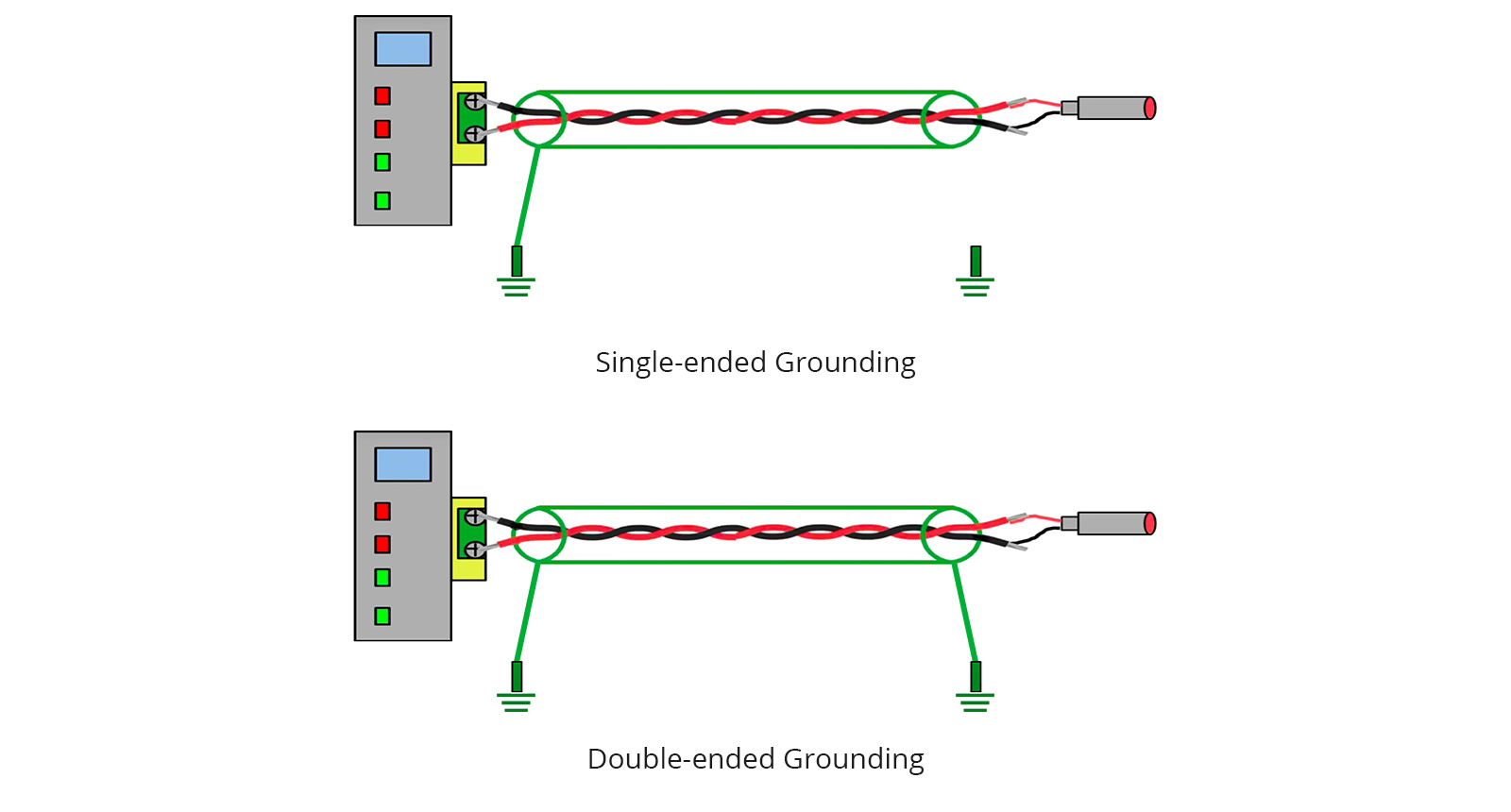

شکل 2. زمین تک سر و دو سر

اتصال به زمین محافظ فرکانس پایین روشی است که برای کاهش نویز در سیستم هایی که در فرکانس های سیگنال پایین تر، معمولاً زیر چند کیلوهرتز کار می کنند، استفاده می شود.در این روش، شیلد کابل تنها در یک نقطه به زمین متصل می شود که به عنوان زمین یک نقطه ای شناخته می شود.این روش از جریان‌های گردشی که حلقه زمین نیز نامیده می‌شوند، جلوگیری می‌کند که می‌تواند نویز ناخواسته را وارد سیستم کند.بسته به طراحی سیستم، نقطه اتصال به زمین معمولاً در منبع سیگنال یا بار انتخاب می شود.همانطور که در شکل 2 نشان داده شده است، زمین در یک انتها یک مرجع پایدار را بدون ایجاد یک مسیر حلقه تضمین می کند.این تکنیک برای کاربردهای فرکانس پایین ساده و موثر است.

اتصال زمین تک نقطه ای با حذف چندین مسیر زمینی کار می کند که می تواند جریان را از طریق سپر عبور دهد.هنگامی که هر دو انتها در فرکانس های پایین به زمین متصل می شوند، تفاوت در پتانسیل زمین می تواند باعث گردش جریان های نویز شود.با اتصال به زمین تنها یک سر، سپر صرفاً به عنوان یک مانع محافظ عمل می کند تا یک مسیر فعلی.انتخاب بین اتصال زمین پایان منبع و اتصال زمین پایان بار بستگی به این دارد که نویز در کجا به سیستم وارد شود.این روش معمولا در سیستم های صوتی، ابزار دقیق و مدارهای کنترل استفاده می شود.این کاهش نویز قابل اعتماد را بدون افزودن پیچیدگی به طراحی ارائه می دهد.

روش اتصال به زمین سپر فرکانس بالا

شکل 3. روش اتصال به زمین سپر فرکانس بالا

اتصال به زمین سپر فرکانس بالا تکنیکی است که برای کنترل تداخل الکترومغناطیسی در سیستم هایی که در فرکانس های بالا کار می کنند استفاده می شود.در این فرکانس ها، نویز رفتار متفاوتی دارد و می تواند به راحتی از طریق میدان های الکترومغناطیسی به کابل ها متصل شود.برای رفع این مشکل، محافظ باید در چندین نقطه، به طور معمول در هر دو انتهای کابل، زمین شود.این یک مسیر با امپدانس کم ایجاد می کند که اجازه می دهد نویز با فرکانس بالا به طور موثر به زمین تخلیه شود.برخلاف روش های فرکانس پایین، هدف در اینجا به حداقل رساندن امپدانس به جای جلوگیری از حلقه های جریان است.این رویکرد در سیستم های پرسرعت و RF خوب است.

زمین در هر دو انتها با کاهش امپدانس سپر در تمام طول آن، اثربخشی محافظ را بهبود می بخشد.در فرکانس‌های بالا، حتی شکاف‌های کوچک یا بخش‌های غیر زمینی می‌توانند مانند آنتن عمل کنند و اجازه دهند نویز وارد یا خارج شود.با اتصال هر دو سر به زمین، سپر یک مانع پیوسته در برابر تداخل ایجاد می کند.این روش سرکوب EMI را افزایش می دهد و کیفیت سیگنال بهتر را در محیط های سخت تضمین می کند.این به طور گسترده در سیستم های ارتباطی، خطوط داده پرسرعت و برنامه های RF استفاده می شود.اجرای صحیح محافظت قوی در برابر منابع نویز خارجی را تضمین می کند.

تکنیک اتصال به زمین سپر ترکیبی

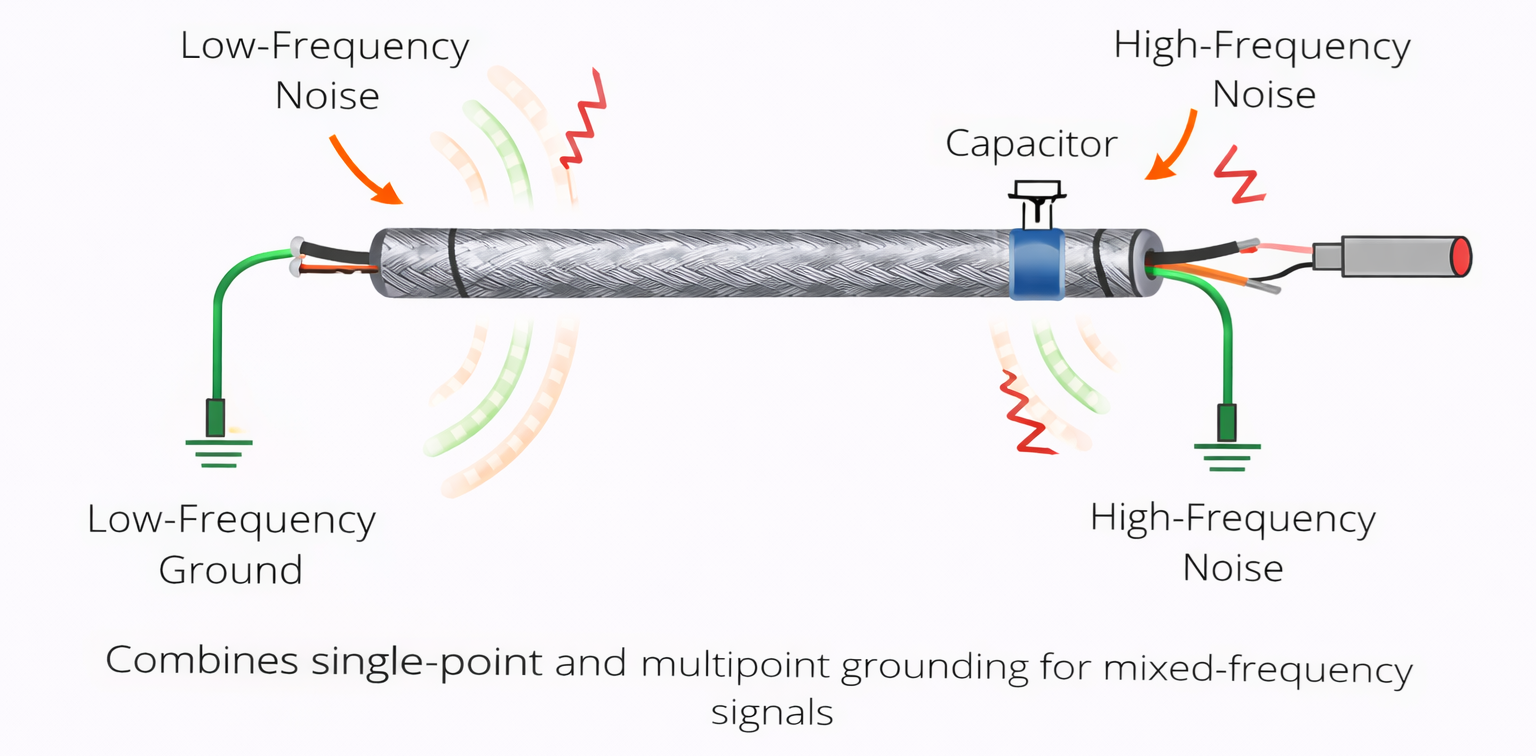

شکل 4. تکنیک اتصال به زمین سپر هیبریدی

اتصال به زمین سپر هیبریدی روشی است که اتصال زمین تک نقطه ای و چند نقطه ای را برای کنترل سیستم هایی با سیگنال های فرکانس مختلط ترکیب می کند.این دستگاه از اجزایی مانند خازن استفاده می کند تا نویز فرکانس بالا به زمین منتقل شود و جریان های فرکانس پایین را مسدود کند.این رویکرد با پرداختن به تداخل فرکانس پایین و فرکانس بالا در یک طرح منفرد، انعطاف‌پذیری را فراهم می‌کند.سپر ممکن است مستقیماً در یک انتها به زمین متصل شود در حالی که از طریق یک خازن در انتهای دیگر متصل می شود.این یک مسیر کنترل شده برای انواع مختلف نویز ایجاد می کند.معمولاً در سیستم های الکترونیکی پیچیده استفاده می شود.

این تکنیک با جداسازی نحوه تعامل فرکانس های مختلف با سپر کار می کند.سیگنال های فرکانس پایین با محدود کردن اتصالات زمین کنترل می شوند، در حالی که نویز فرکانس بالا به طور ایمن از طریق مسیرهای خازنی هدایت می شود.خازن به عنوان یک عنصر وابسته به فرکانس عمل می کند و تنها به سیگنال های فرکانس بالا اجازه عبور می دهد.این به حفظ ثبات سیگنال بدون ایجاد مشکلات حلقه زمین کمک می کند.اتصال زمین هیبریدی در سیستم هایی که سیگنال های آنالوگ و دیجیتال وجود دارند مفید است.این یک راه حل متعادل برای بهبود سازگاری کلی الکترومغناطیسی ارائه می دهد.

ارت کابل دولایه محافظ

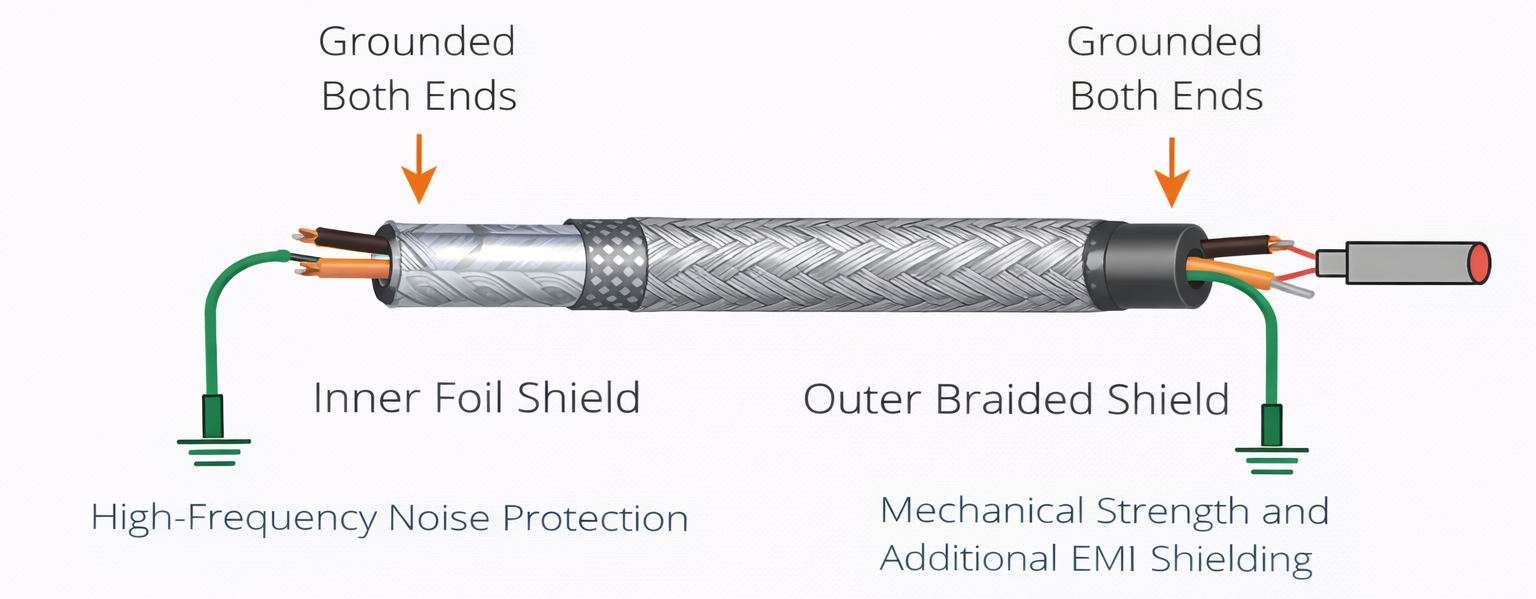

شکل 5. ارت کابل محافظ دولایه

اتصال به زمین کابل دولایه به استفاده از کابل هایی با دو لایه محافظ مجزا، معمولاً یک محافظ داخلی فویل و یک محافظ بافته بیرونی اشاره دارد.هر لایه هدف متفاوتی را در محافظت از سیگنال ها در برابر تداخل انجام می دهد.سپر داخلی محافظت از نویز با فرکانس بالا را فراهم می کند، در حالی که سپر بیرونی استحکام مکانیکی و محافظ EMI اضافی را ارائه می دهد.زمین مناسب این لایه ها برای به حداکثر رساندن اثربخشی آنها مهم است.هر شیلد ممکن است بسته به نیاز سیستم به طور متفاوتی زمین شود.این روش اغلب در برنامه های کاربردی با کارایی بالا استفاده می شود.

در بسیاری از طرح‌ها، محافظ بیرونی در دو انتها به زمین متصل می‌شود تا حفاظت EMI قوی ایجاد کند، در حالی که سپر داخلی ممکن است در یک انتها به زمین متصل شود تا از جریان‌های ناخواسته جلوگیری شود.این جداسازی به کنترل نحوه مدیریت نویز در کابل کمک می کند.ساختار دو لایه عملکرد محافظ را در یک محدوده فرکانس وسیع بهبود می بخشد.معمولاً در سیستم های حساس مانند دستگاه های پزشکی، تجهیزات ارتباطی و کنترل های صنعتی استفاده می شود.زمین مناسب تضمین می کند که هر دو لایه بدون تداخل با هم کار می کنند.این رویکرد قابلیت اطمینان سیگنال را افزایش می دهد و قرار گرفتن در معرض نویز را کاهش می دهد.

چگونه می توان روش مناسب اتصال به زمین را انتخاب کرد؟

انتخاب روش اتصال به زمین محافظ مناسب به فرکانس و محیط نویز سیستم شما بستگی دارد.

ابتدا مشخص کنید که آیا سیستم شما در فرکانس های پایین یا بالا کار می کند.سیستم‌های فرکانس پایین معمولاً از اتصال زمین تک نقطه‌ای سود می‌برند، در حالی که سیستم‌های فرکانس بالا نیاز به اتصال زمین چند نقطه‌ای دارند.درک این تفاوت به جلوگیری از مشکلات عملکرد کمک می کند.این مرحله تضمین می کند که روش با رفتار سیگنال مطابقت دارد.این پایه و اساس تصمیم شما را تشکیل می دهد.

در مرحله بعد، نوع کابل مورد استفاده در سیستم خود را ارزیابی کنید.کابل های شیلد شده در ساخت و ساز متفاوت هستند، از جمله طرح های تک لایه و دو لایه.ساختار کابل بر نحوه اعمال اتصال به زمین تأثیر می گذارد.انتخاب روش صحیح حداکثر اثربخشی محافظ را تضمین می کند.این مرحله همچنین به جلوگیری از خطاهای نصب کمک می کند.ارزیابی مناسب کابل قابلیت اطمینان کلی سیستم را بهبود می بخشد.

سپس، محیط زمینی سیستم را در نظر بگیرید.تفاوت‌های بالقوه بین نقاط زمین را که می‌توانند نویز ایجاد کنند، بررسی کنید.یک مرجع زمینی پایدار و ثابت برای محافظت موثر مهم است.این به کاهش تداخل و حفظ کیفیت سیگنال کمک می کند.شرایط زمین به طور مستقیم بر عملکرد تأثیر می گذارد.ارزیابی دقیق از مسائل آینده جلوگیری می کند.

پس از آن، منابع نویز در برنامه خود را تجزیه و تحلیل کنید.تعیین کنید که آیا تداخل از تجهیزات خارجی، خطوط برق یا مدارهای داخلی ایجاد می شود.دانستن منبع به شما کمک می کند موثرترین استراتژی زمین را انتخاب کنید.این مرحله کنترل EMI و ثبات سیستم را بهبود می بخشد.همچنین به بهینه سازی عملکرد محافظ کمک می کند.شناسایی دقیق منجر به نتایج بهتر می شود.

بعد، پیچیدگی سیستم و محدودیت های طراحی را بررسی کنید.برخی از روش ها به اجزای اضافی یا برنامه ریزی دقیق چیدمان نیاز دارند.روشی را انتخاب کنید که متناسب با طرح شما باشد بدون افزودن پیچیدگی غیر ضروری.این امر پیاده سازی و نگهداری آسان تر را تضمین می کند.سادگی اغلب قابلیت اطمینان را بهبود می بخشد.عملکرد را با عملی بودن متعادل کنید.

در نهایت، روش انتخابی خود را آزمایش و تایید کنید.عملکرد سیستم را پس از اعمال زمین اندازه گیری کنید.کاهش نویز و ثبات سیگنال را بررسی کنید.آزمایش تضمین می کند که روش در شرایط مطابق انتظار عمل می کند.همچنین در صورت نیاز امکان تنظیمات را فراهم می کند.تأیید برای دستیابی به نتایج مطلوب مورد نیاز است.

اشتباهات رایج در اتصال به لایه محافظ

اجتناب از اشتباهات رایج برای عملکرد موثر محافظ مورد نیاز است.

• به طور ناخواسته هر دو طرف را در فرکانس پایین زمین کنید

این می تواند حلقه های زمینی ایجاد کند که نویز ناخواسته را به سیستم وارد می کند.بسیاری از طرح‌ها این موضوع را نادیده می‌گیرند که منجر به کاهش کیفیت سیگنال می‌شود.اغلب زمانی اتفاق می‌افتد که تصمیمات پایه بدون در نظر گرفتن فرکانس گرفته شود.برنامه ریزی دقیق به جلوگیری از این مشکل کمک می کند.

• استفاده از نقطه اتصال زمین اشتباه

انتخاب محل اتصال زمین نامناسب می تواند اثربخشی محافظ را کاهش دهد.اگر مرجع زمین ناپایدار باشد، ممکن است نویز به درستی هدایت نشود.این می تواند منجر به عملکرد سیستم ناسازگار شود.انتخاب مناسب نقطه زمین مهم است.

• کیفیت اتصال سپر ضعیف

اتصالات شل یا ناقص می تواند مقاومت را افزایش داده و کارایی محافظ را کاهش دهد.حتی شکاف های کوچک نیز می توانند باعث ورود نویز به سیستم شوند.اطمینان از اتصالات محکم و پیوسته عملکرد را بهبود می بخشد.نصب با کیفیت مورد نیاز است.

• نادیده گرفتن نوع کابل و ساختار

کابل های مختلف به روش های مختلف اتصال به زمین نیاز دارند.استفاده از روش یکسان برای همه کابل ها می تواند منجر به نتایج ضعیف شود.درک طراحی کابل به انتخاب تکنیک صحیح کمک می کند.این از مشکلات عملکرد غیر ضروری جلوگیری می کند.

• مخلوط کردن سیگنال و پایه های محافظ به طور نامناسب

ترکیب این پایه ها می تواند نویز را به مدارهای حساس وارد کند.هر کدام نقش متفاوتی دارند و باید به طور جداگانه مورد بررسی قرار گیرند.اختلاط نامناسب می تواند قابلیت اطمینان سیستم را کاهش دهد.جداسازی واضح عملکرد را بهبود می بخشد.

• عدم تست بعد از نصب

رد شدن از اعتبارسنجی می تواند مشکلاتی را در سیستم پنهان کند.بدون آزمایش، تأیید مؤثر بودن اتصال زمین دشوار است.این ممکن است منجر به مشکلات عملکرد طولانی مدت شود.آزمایش اجرای صحیح را تضمین می کند.

کاربردهای روش های ارت لایه محافظ

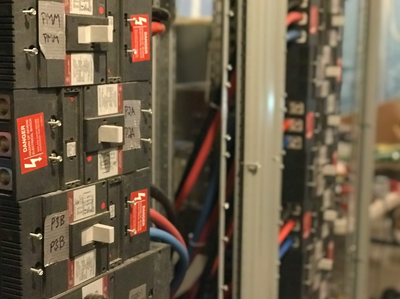

شکل 6. تابلو برق صنعتی با سیم کشی محافظ

روش های اتصال به زمین محافظ به طور گسترده در صنایع مختلف برای اطمینان از انتقال سیگنال قابل اعتماد استفاده می شود.

1. سیستم های صوتی

از ارت شیلد در تجهیزات صوتی برای جلوگیری از زمزمه و نویز استفاده می شود.با کاهش تداخل به حفظ کیفیت صدای شفاف کمک می کند.زمین مناسب انتقال سیگنال پایدار را تضمین می کند.این در تنظیمات صوتی مصرف کننده و حرفه ای مهم است.

2. RF و سیستم های ارتباطی

سیستم های فرکانس بالا برای جلوگیری از از دست دادن سیگنال به محافظ موثر متکی هستند.زمین به کنترل تداخل الکترومغناطیسی در خطوط ارتباطی کمک می کند.انتقال اطلاعات قابل اعتماد را تضمین می کند.این در تجهیزات بی سیم و شبکه خوب است.

3. سیستم های کنترل صنعتی

در محیط های صنعتی، صدای الکتریکی به دلیل ماشین آلات سنگین رایج است.اتصال به زمین شیلد از سیگنال های کنترلی در برابر تداخل محافظت می کند.ثبات و دقت سیستم را بهبود می بخشد.این برای سیستم های اتوماسیون و نظارت مهم است.

4. تجهیزات پزشکی

دستگاه های پزشکی حساس به سیگنال های تمیز و پایدار نیاز دارند.زمین سپر به جلوگیری از تداخلی که می تواند بر اندازه گیری ها تأثیر بگذارد کمک می کند.عملکرد دقیق ابزارهای تشخیصی را تضمین می کند.قابلیت اطمینان در برنامه های مراقبت های بهداشتی عالی است.

5. سیستم های انتقال داده

کابل های داده با سرعت بالا برای حفظ یکپارچگی سیگنال به محافظ قوی نیاز دارند.زمین‌گذاری نویزهایی را که می‌تواند باعث خطای داده‌ها شود، کاهش می‌دهد.از ارتباطات پایدار و سریع پشتیبانی می کند.این در سیستم های دیجیتال مدرن بسیار عالی است.

6. سیستم های توزیع برق

اتصال به زمین محافظ برای کنترل نویز در خطوط برق و تجهیزات استفاده می شود.این به محافظت از اجزای حساس در برابر اختلالات الکتریکی کمک می کند.این کارایی و ایمنی سیستم را بهبود می بخشد.اتصال زمین مناسب کلید اصلی سیستم های مدیریت انرژی است.

نتیجه گیری

زمین محافظ در حفظ یکپارچگی سیگنال با هدایت تداخل از مدارهای حساس نقش دارد.روش های مختلفی مانند زمین تک نقطه ای، چند نقطه ای و ترکیبی بر اساس فرکانس سیستم و الزامات طراحی اعمال می شود.انتخاب مناسب کابل، استراتژی اتصال به زمین و شیوه های نصب به طور قابل توجهی بر عملکرد کلی تأثیر می گذارد.با درک این اصول و اجتناب از خطاهای رایج، سیستم ها می توانند به عملکرد قابل اعتماد و کاهش نویز موثر دست پیدا کنند.
