رزونانس مدار RLC سری: پاسخ فرکانس ، امپدانس و برنامه ها

این راهنما نحوه عملکرد یک سری RLC را توضیح می دهد.این نوع مدار دارای مقاومت (R) ، سلف (L) و خازن (C) است که همه در یک مسیر متصل هستند.این نشان می دهد که وقتی فرکانس سیگنال تغییر می کند ، چگونه مدار واکنش نشان می دهد.شما می آموزید که امپدانس چیست (چقدر مدار در جریان مقاومت می کند) ، چگونه با فرکانس تغییر می کند و چه اتفاقی در نقطه رزونانس می افتد ، جایی که مدار بهترین کار را می کند.این راهنما همچنین چگونگی تغییر واکنش (از سلف و خازن) ، چگونگی رفتار جریان و ولتاژ در فرکانس های مختلف و چگونگی حرکت انرژی به سمت عقب و جلو بین سلف و خازن را در بر می گیرد.این دانش برای ساخت فیلترها ، تیونرها ، نوسان سازها و سایر سیستم های الکترونیکی که نیاز به کار در فرکانس های خاص دارند ، مفید است.

کاتالوگ

فرکانس و امپدانس در مدارهای RLC

یک مدار RLC سری حاوی یک مقاومت (R) ، سلف (L) و خازن (C) است که همه در یک مسیر واحد متصل هستند.کل مخالفتی که مدار به جریان متناوب ارائه می دهد ، امپدانس (Z) نامیده می شود ، که ترکیب مقاومت و واکنش (مخالفت از سلف ها و خازن ها) است.امپدانس بسته به فرکانس سیگنال عبور از مدار تغییر می کند.امپدانس به این صورت محاسبه می شود:

کجا 𝑅 مقاومت است ، 𝑋_𝐿 واکنش القایی است که توسط:

x_جف واکنش خازنی است که توسط:

با افزایش فرکانس: 𝑋_𝐿 در یک خط مستقیم (خطی) افزایش می یابد ، و 𝑋_𝐶 به سرعت کاهش می یابد (معکوس با فرکانس).در فرکانس های کم ، 𝑋_𝐶 تسلط دارد زیرا بسیار بزرگ است ، در حالی که 𝑋_𝐿 کوچک استدر فرکانس های بالا ، 𝑋_𝐿 به عنوان 𝑋_𝐶 به صفر نزدیک می شود.نکته ای که در آن:

فرکانس رزونانس نامیده می شود ، به عنوان 𝑓𝑟بشردر این فرکانس ، واکنش ها یکدیگر را لغو می کنند و امپدانس کاملاً مقاومت می شود:

این نقطه ای است که جریان به بالاترین مقدار خود می رسد و مدار کارآمد است.در زیر این نقطه ، مدار بیشتر شبیه خازن است.بالاتر از آن ، بیشتر شبیه سلف عمل می کند.درک چگونگی تغییر امپدانس با فرکانس به ما کمک می کند مدارها را برای فرکانس های خاص مانند فیلترها ، نوسان سازها و تیونرها طراحی کنیم.

واکنش با فرکانس چگونه تغییر می کند؟

واکنش پذیری مخالفانی است که سلف و خازن ها به جریان جریان متناوب (AC) ارائه می دهند.بر خلاف مقاومت ، که بدون در نظر گرفتن فرکانس ثابت می ماند ، واکنش پذیری بسته به سرعت تغییر جریان ، یعنی فرکانس آن ، متفاوت است.

واکنش پذیری القایی

واکنش القایی مخالفت با AC ناشی از سلف است.این به طور متناسب با فرکانس افزایش می یابد و توسط فرمول داده می شود:

که در آن_𝐿 واکنش القایی است (در اهم ، Ω) ، 𝑓 فرکانس (در هرتز ، هرتز) است و 𝐿 القاء است (در هنری ، ح).در 0 هرتز ، تحت شرایط جریان مستقیم (DC) ، یک خازن مقاومت نامتناهی در برابر جریان جریان را نشان می دهد.در این حالت ، مانند یک مدار باز رفتار می کند ، و به طور موثری هر جریان را از عبور عبور می دهد.با این حال ، با افزایش فرکانس سیگنال ، واکنش پذیری خازنی به سرعت کاهش می یابد.در فرکانس های زیاد ، خازن مخالفت بسیار کمی با جریان ارائه می دهد و تقریباً مانند یک مدار کوتاه رفتار می کند.این ویژگی اجازه می دهد تا جریان با سهولت عبور کند.به دلیل این رفتار وابسته به فرکانس ، خازن ها در مدارهای طراحی شده برای دور زدن یا فیلتر کردن سیگنال های با فرکانس بالا مفید هستند و معمولاً در برنامه هایی مانند اتصال AC و تهویه سیگنال مورد استفاده قرار می گیرند.

واکنش پذیری خازنی

واکنش پذیری خازنی به روش مخالف رفتار می کند.با افزایش فرکانس کاهش می یابد و با استفاده از:

که در آن_𝐶 واکنش پذیری خازنی (در اهم ، Ω) ، فرکانس (در هرتز ، هرتز) است و 𝐶 از خازن است (در فارادز ، F).در 0 هرتز ، تحت شرایط جریان مستقیم (DC) ، یک خازن مقاومت نامتناهی را در برابر جریان نشان می دهد ، به طور مؤثر به عنوان یک مدار باز عمل می کند که هر جریان جریان را مسدود می کند.با این حال ، با افزایش فرکانس جریان متناوب ، واکنش پذیری خازنی (_𝐶) به سرعت کاهش می یابد.در فرکانس های زیاد ، خازن مخالفت بسیار کمی با جریان ارائه می دهد ، تقریباً مانند یک مدار کوتاه رفتار می کند و اجازه می دهد جریان به راحتی از آن عبور کند.این رفتار وابسته به فرکانس باعث می شود خازن ها برای دور زدن سیگنال های با فرکانس بالا و برای برنامه های اتصال اتصال AC مفید باشند ، جایی که مسدود کردن اجزای DC در حالی که اجازه می دهد سیگنال های AC عبور کنند مهم است.

رفتار فعلی در رزونانس

در یک سری RLC سری ، کل جریان توسط کل امپدانس 𝑍 مدار تعیین می شود.طبق قانون اهم ، فعلی توسط:

جایی که 𝐼 جریان دارد (در آمپر ، الف) ، 𝐸 ولتاژ اعمال می شود (در ولت ، V) و 𝑍 امپدانس کل مدار (در اهم ، Ω) است.

برای یک مدار RLC سری ، امپدانس کل ترکیبی از مقاومت است 𝑅 ، واکنش پذیری استقرا_𝐿، و واکنش خازنی_𝐶بشرفرمول امپدانس:

بنابراین ، جریان را می توان به صورت زیر نوشت:

رزونانس هنگامی اتفاق می افتد که واکنش القایی برابر با واکنش خازنی باشد:

از آن زمان:

در فرکانس رزونانس 𝑓0 ، واکنش ها یکدیگر را لغو می کنند:

بنابراین ، امپدانس کاملاً مقاومت می شود:

و جریان به حداکثر مقدار خود می رسد:

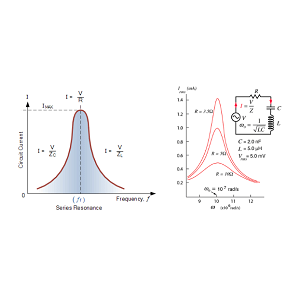

یکی از ویژگی های مهم رزونانس در یک سری RLC سری این است که حداکثر جریان از طریق مدار جریان می یابد که امپدانس در حداقل باشد ، این اتفاق می افتد که امپدانس با مقاومت به تنهایی برابر باشد ، با اجزای واکنشی یکدیگر را لغو می کنند.اگر جریان 𝐼 در مقابل فرکانس را ترسیم کنید ، نتیجه یک منحنی رزونانس است.در فرکانس رزونانس 𝑓0 ، جریان به یک قله تیز می رسد.با تغییر فرکانس از 𝑓0 ، یا در بالا یا پایین ، تفاوت بین واکنش القایی (𝑋_𝐿) و واکنش خازنی (_𝐶) افزایش می یابد.این امر باعث افزایش امپدانس کل می شود که به نوبه خود باعث کاهش جریان می شود.نتیجه اوج مشخصی در نمودار فرکانس فعلی است که انتخاب بالای مدار را برجسته می کند.این رفتار انتخابی باعث می شود مدارهای RLC در تنظیم برنامه هایی مانند گیرنده های رادیویی مفید باشد ، جایی که مهم است که ضمن رد دیگران در خارج از محدوده رزونانس ، یک فرکانس سیگنال مورد نظر را جدا کنید.

زاویه و فرکانس فاز در مدارهای RLC

رفتار یک سری RLC سری با فرکانس تغییر می کند.سه ویژگی امپدانس (Z) ، جریان (I) و زاویه فاز (θ) است ، با افزایش فرکانس به روش های مشخص اما مرتبط پاسخ می دهند.نمودارهای زیر این روابط را نشان می دهد.

امپدانس در مقابل فرکانس

شکل 2. نمودار امپدانس در مقابل فرکانس

در نمودار امپدانس ، امپدانس در برابر فرکانس ترسیم شده است.امپدانس توسط:

جایی که 𝑋𝐿 = 𝜔𝐿 واکنش القایی است ، 𝑋𝐶 = 1/𝜔𝐶 واکنش پذیری خازنی است ، 𝜔 = 2𝜋𝑓 فرکانس زاویه ای است.

در فرکانس رزونانس 𝑓𝑟 ، واکنش ها یکدیگر را لغو می کنند:

این منجر به حداقل امپدانس می شود ، که به عنوان پایین ترین نقطه در منحنی قابل مشاهده است.در فرکانس های بسیار پایین تر یا بالاتر از 𝑓𝑟 ، اجزای واکنشی حاکم هستند و به دلیل اختلاف بزرگتر 𝑋𝐿 - امپدانس افزایش می یابد.

فرکانس فعلی

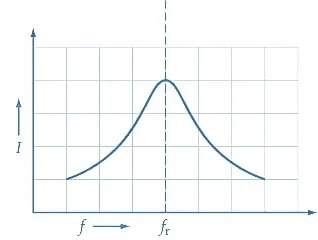

شکل 3. نمودار فرکانس جریان در مقابل جریان

از آنجا که جریان 𝐼 در یک سری RLC مدار معکوس متناسب با امپدانس است:

جایی که ولتاژ کاربردی است ، ما اوج جریان را در فرکانس رزونانس مشاهده می کنیم ، که در آن حداقل حداقل آن است (𝑍 = 𝑅).بنابراین ، نمودار یک قله تیز در رزونانس تشکیل می دهد.در فرکانس های زیر و بالاتر رزونانس ، امپدانس افزایش می یابد و باعث می شود جریان به همین ترتیب کاهش یابد.این منحنی زنگ به شکل مشخصه رفتار رزونانس در یک مدار RLC است.

زاویه فاز در مقابل فرکانس

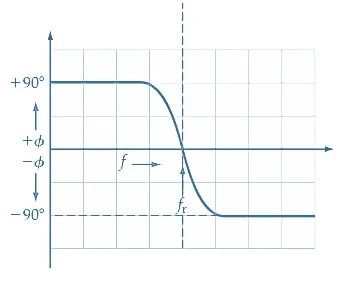

شکل 4. نمودار زاویه فاز در مقابل فرکانس

زاویه فاز 𝜃 بین جریان و ولتاژ توسط:

با تغییر فرکانس ، واکنش ها را نیز انجام دهید:

• در فرکانس های پایین ، 𝑋𝐶> 𝑋𝐿 ، بنابراین 𝜃> 0: جریان ولتاژ منجر به جریان (خازنی).

• در طنین انداز ، 𝑋𝐿 = 𝑋𝐶 ، بنابراین 𝜃 = 0∘: جریان و ولتاژ در فاز است.

• در فرکانس های بالا ، 𝑋𝐿> 𝑋𝐶 ، بنابراین<0: current lags voltage (inductive).

این یک منحنی S شکل ایجاد می کند که در آن فاز به تدریج از 90 درجه (صرفاً خازنی) به -90 درجه (صرفاً استقرایی) تغییر می کند و از طریق 0 درجه در رزونانس عبور می کند.

با هم ، این نمودارها پاسخ پویا کامل یک مدار RLC سری را با تغییر فرکانس نشان می دهند.با افزایش فرکانس ، امپدانس کاهش می یابد و در فرکانس رزونانس به حداقل می رسد ، جایی که واکنشهای القایی و خازنی یکدیگر را لغو می کنند.در همین مرحله ، جریان به حداکثر مقدار خود می رسد ، زیرا به طور معکوس با امپدانس مرتبط است.در همین حال ، زاویه فاز به آرامی از مثبت به منفی انتقال می یابد ، نشانگر تغییر از رفتار خازنی (جریان ولتاژ منجر به ولتاژ) به رفتار القایی (ولتاژ تاخیر جریان) می شود و دقیقاً در هنگام رزونانس صفر می شود ، جایی که ولتاژ و جریان کاملاً در مرحله است.درک این رفتار وابسته به فرکانس در طراحی و عملکرد سیستم هایی مانند تنظیم مدارهای تنظیم ، فیلترهای سیگنال ، اجزای فرکانس رادیویی و الکترونیک قدرت ، که نیاز به کنترل دقیق بر زمان بندی و هماهنگ سازی سیگنال دارند ، مهم است.

فرکانس رزونانس چیست؟

فرکانس رزونانس در یک مدار RLC اتفاق می افتد که واکنش القایی برابر با واکنش خازنی باشد.در این مرحله ، دو مؤلفه واکنشی یکدیگر را لغو می کنند:

از آن زمان:

تنظیم این موارد برابر:

حل برای f_حرف فرمول فرکانس رزونانس را به دست می آورد:

جایی که f_حرف فرکانس رزونانس (در هرتز) است ، L القاء (در Henries) و C خازن (در Farads) است.

فرکانس رزونانس فقط به القاء و ظرفیت در مدار بستگی دارد.نه مقاومت (R) و نه دامنه ولتاژ ورودی هیچ تاثیری در مقدار F ندارند_حرفبشردر این فرکانس ، واکنشهای القایی و خازنی یکدیگر را لغو می کنند و باعث می شوند مدار مانند یک مقاومت خالص رفتار کند.در نتیجه ، جریان به حداکثر مقدار ممکن خود می رسد.این پدیده در فرکانس رادیویی (RF) و سیستم های ارتباطی با ارزش است ، جایی که اجزای آن باید در یک محدوده فرکانس باریک و به خوبی تعریف شده عمل کنند.کنترل دقیق بر فرکانس رزونانس ، انتقال ، پذیرش و فیلتر سیگنال کارآمد را در این فناوری ها امکان پذیر می کند.

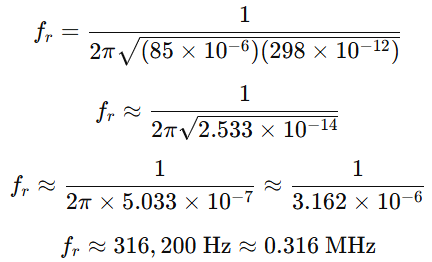

برای این مثال ، مقادیر داده شده عبارتند از:

• l = 85 μH = 85 × 10 ⁻⁶ ساعت

• C = 298 PF = 298 × 10⁻ درجه f

به فرمول وصل کنید:

اگر قصد دارید یک فرکانس رزونانس خاص در Megahertz (MHZ) را انجام دهید ، حتماً واحدها و محاسبات را دو بار بررسی کنید.در مثال قبلی ، نتیجه تقریباً 1 مگاهرتز بود ، که ممکن است دلالت کند که مقادیر القایی یا خازن کمی متفاوت استفاده شده است.هنگام ترسیم جریان در مقابل فرکانس در یک مدار RLC ، نمودار اوج مشخصی را در فرکانس رزونانس نشان می دهد.در این مرحله ، جریان به حداکثر خود می رسد زیرا واکنشهای القایی و خازنی یکدیگر را لغو می کنند و فقط مقاومت را برای محدود کردن جریان می گذارد.در هر دو طرف این فرکانس ، جریان به شدت کاهش می یابد و آنچه را که به عنوان منحنی رزونانس شناخته می شود ، تشکیل می دهد.این رفتار شدید اوج یک ویژگی اصلی است که در طراحی فیلترهای باند ، نوسان ساز و مدارهای تنظیم آنتن استفاده می شود.

ولتاژ با طنین انداز در سراسر L و C افزایش می یابد

در یک سری RLC سری (مقاومت ، سلف و خازن متصل به سری) ، رزونانس هنگامی اتفاق می افتد که واکنش القایی 𝑋_𝐿 برابر با واکنش خازنی برابر است_𝐶:

در این مرحله ، امپدانس واکنشی کل مدار لغو می شود و تنها قسمت مقاومت را به جای می گذارد.امپدانس 𝑍 به حداقل می رسد و کاملاً واقعی می شود:

از آنجا که امپدانس به حداقل می رسد ، جریان به حداکثر مقدار خود می رسد:

این جریان بالا منجر به افت ولتاژ بزرگ در سلف و خازن می شود ، با وجود اینکه آنها در ولتاژ کل مدار یکدیگر را لغو می کنند.

• ولتاژ در سلف در هنگام رزونانس:

• ولتاژ در سراسر خازن در رزونانس:

حتی اگر ولتاژ در سلف_𝐿 و خازن_𝐶 از نظر رزونانس از نظر بزرگی برابر هستند ، آنها 180 درجه از فاز هستند.در نتیجه ، آنها به طور موثری یکدیگر را از نظر ولتاژ خالص در ترکیب LC لغو می کنند.با این حال ، هر مؤلفه به طور جداگانه به دلیل جریان زیاد که از طریق مدار در هنگام رزونانس جریان می یابد ، افزایش ولتاژ را تجربه می کند.این ولتاژهای فردی می تواند چندین برابر بیشتر از ولتاژ منبع باشد ، پدیده ای که به عنوان بزرگنمایی ولتاژ شناخته می شود.این اثر در سیستم های الکترونیکی با فرکانس بالا ، RF و برق که در آن رزونانس متداول است ، مهم است.این افزایش ولتاژ به این معنی است که هم سلف و هم خازن باید برای رسیدگی به ولتاژ بالاتر از ولتاژ منبع رتبه بندی شوند.اگر به درستی رتبه بندی نشود ، اجزای حتی اگر ولتاژ منبع بی ضرر به نظر برسد ، ممکن است از بین بروند ، و این باعث می شود که این اثر در طراحی مدار حساب شود.

چگونه انرژی بین L و C حرکت می کند؟

یکی از جذاب ترین ویژگی های رزونانس در یک مدار RLC ، تبادل ریتمیک انرژی بین سلف (L) و خازن (C) است.در فرکانس رزونانس ، این انتقال ظریف و کارآمد می شود ، تقریباً مانند یک رقص کاملاً به موقع بین میدان های برقی و مغناطیسی.هنگامی که مدار در تشدید است:

• خازن در ابتدا انرژی را به صورت یک میدان الکتریکی ذخیره می کند ، که به عنوان بار در صفحات آن جمع می شود.

• با تکامل مدار ، این انرژی ذخیره شده شروع به تغییر می کند.ولتاژ در سراسر خازن با افزایش جریان کاهش می یابد و باعث می شود انرژی به سلف جریان یابد.

• سلف سپس این انرژی را به عنوان یک میدان مغناطیسی تولید شده توسط جریان متحرک ذخیره می کند.

• هنگامی که جریان به اوج خود رسید و شروع به کاهش می کند ، میدان مغناطیسی فرو می رود و انرژی را به داخل خازن باز می گرداند و آن را شارژ می کند اما با قطبیت معکوس.

این مبادله عقب و جلو با هر چرخه نوسان ادامه می یابد و باعث ایجاد جریان صاف و تقریباً بی ضرر بین دو مؤلفه می شود.در شرایط ایده آل (بدون مقاومت) ، این نوسان می تواند به طور نامحدود ادامه یابد.با این حال ، مقاومت به تدریج مقداری از این انرژی را به عنوان گرما از بین می برد.این اثر میرایی از نوسانات فراری جلوگیری می کند و تضمین می کند که سیستم پایدار است.با وجود این از دست دادن انرژی ، این فرایند در فرکانس رزونانس بسیار کارآمد است ، جایی که امپدانس سلف و خازن یکدیگر را لغو می کنند.نتیجه یک مدار است که ولتاژ و جریان در فاز است و انرژی با حداقل وقفه بین L و C یکپارچه می شود.این انتقال انرژی زیبا اغلب در هر دو شکل موج ولتاژ و نمودارهای فازور مشاهده می شود.در این بازنمودها ، ولتاژ در سراسر خازن و سلف در مخالفت دقیقی ظاهر می شود ، هنگامی که یکی بالا می رود ، دیگری با 180 درجه کاملاً از فاز خارج می شود.این تقارن بصری هسته اصلی رفتار رزونانس را برجسته می کند.

برنامه های کاربردی مدار رزونانس سری RLC

فیلترهای باند پاس

مدارهای سری RLC معمولاً برای ایجاد فیلترهای باند گذر استفاده می شوند ، که به سیگنال ها در یک محدوده فرکانس خاص اجازه می دهند در حالی که سیگنال ها را کاهش می دهند (کاهش) در خارج از آن محدوده عبور می کنند.این در پردازش صوتی ، ارتباطات بی سیم و سیستم های ابزار دقیق مفید است.با تنظیم مقاومت مدار (R) ، القاء (L) و خازن (C) ، می توانید فرکانس مرکز و پهنای باند فیلتر را به خوبی تنظیم کنید تا ضمن رد نویز یا سیگنال های ناخواسته ، فرکانس های خاصی را جدا یا تأکید کنید.

مدارهای تنظیم

مدارهای RLC در سیستم های تنظیم مانند مواردی که در رادیوها ، تلویزیون ها و گیرنده های ارتباطی یافت می شود ، نقش دارند.در این دستگاه ها ، فرکانس رزونانس مدار RLC تنظیم می شود تا با فرکانس سیگنال یا ایستگاه مورد نظر مطابقت داشته باشد.این تنظیم انتخابی به مدار اجازه می دهد تا ضمن نادیده گرفتن دیگران ، روی فرکانس خاص "قفل" شود.به عنوان مثال ، هنگامی که رادیو خود را به یک ایستگاه خاص تنظیم می کنید ، مدار RLC برای طنین انداز در فرکانس پخش آن ایستگاه تنظیم می شود و پذیرش واضح را فراهم می کند.

نوسان ساز

مدارهای سری RLC اجزای مهمی در مدارهای نوسان ساز هستند که شکل موج های دوره ای مانند امواج سینوسی یا امواج مربع را تولید می کنند.این نوسان سازها در ساعتها ، تایمرها و ژنراتورهای سیگنال استفاده می شوند ، که در آن یک فرکانس پایدار و دقیق مورد نیاز است.رزونانس طبیعی مدار RLC به تعریف فرکانس نوسان کمک می کند و هنگامی که با اجزای فعال مانند ترانزیستورها یا تقویت کننده های عملیاتی ترکیب شود ، مدار می تواند نوسان مداوم را با حداقل رانش حفظ کند.

تطبیق امپدانس

در سیستم های صوتی و ارتباطات فرکانس رادیویی (RF) ، تطبیق امپدانس برای به حداکثر رساندن انتقال نیرو بین مؤلفه ها مفید است.امپدانس ناسازگار می تواند به بازتاب سیگنال ، تحریف یا از دست دادن انرژی منجر شود.مدارهای سری RLC را می توان برای مطابقت با امپدانس بین مراحل مختلف یک سیستم ، به عنوان مثال ، بین یک تقویت کننده و بلندگو یا بین آنتن و فرستنده طراحی کرد.با کار در رزونانس ، مدار امپدانسی را ارائه می دهد که با بار یا منبع مورد نظر هماهنگ است و عملکرد را بهینه می کند.

مبدل های گرمایشی و رزونانس القایی

در الکترونیک برق و کاربردهای صنعتی ، مدارهای سری RLC در سیستم های گرمایش القایی و مبدل های رزونانس استفاده می شوند.گرمایش القایی به جریانهای AC با فرکانس بالا متکی است تا جریان های ادی را در یک ماده رسانا القا کند و باعث ایجاد گرما می شود.مدار RLC تنظیم شده است تا در یک فرکانس خاص طنین انداز شود تا به حداکثر رساندن انتقال انرژی و راندمان گرمایش بپردازد.به طور مشابه ، مبدل های رزونانس ، مورد استفاده در منبع تغذیه و سیستم های شارژ بی سیم ، از رزونانس RLC برای کاهش تلفات سوئیچینگ و بهبود بهره وری انرژی با انتقال مؤثر انرژی در فرکانس رزونانس استفاده می کنند.

پایان

مدار RLC سری یک پاسخ قدرتمند و قابل پیش بینی به تغییرات فرکانس را نشان می دهد ، با یک فرکانس رزونانس کاملاً تعریف شده که در آن امپدانس به حداقل می رسد و جریان به حداکثر می رسد.این شرط نه تنها تبادل انرژی کارآمد بین مؤلفه های القایی و خازنی را امکان پذیر می کند ، بلکه پایه و اساس طراحی تنظیم دقیق ، فیلتر و مدارهای نوسان را نیز تشکیل می دهد.توانایی کنترل افزایش ولتاژ ، مدیریت شیفت های فاز و مطابقت با امپدانس در رزونانس ، پیکربندی سری RLC را به یک ابزار مهم در پردازش سیگنال آنالوگ و الکترونیک قدرت مدرن تبدیل می کند.تسلط بر این اصول به شما کمک می کند تا سیستم هایی را انتخاب کنید که هم در استفاده از فرکانس های خاص انتخابی و هم کارآمد باشند.
