ماژول SX1278 LORA RF: برنامه ها ، رابط و pinout

این راهنمای عمیق به بررسی دنیای در حال تحول اینترنت اشیاء (IoT) ، با تأکید بر نقش های بازی شده توسط بلوتوث ، Wi-Fi و کنترلر پیشرفته UC3843 PWM.این چالش هایی مانند محدوده محدود و مصرف انرژی بالا را روشن می کند و راه حل های نوآورانه ای را برای بهبود اتصال در طیف وسیعی از برنامه ها ارائه می دهد.این راهنما با تفصیل در مورد موارد استفاده عملی ، تنظیمات PINOUT و مشخصات فنی ، منبع ارزشمندی را برای درک چگونگی امکان تعامل دستگاه یکپارچه و پیشبرد توسعه سیستم های هوشمند و متصل در محیط های متنوع فراهم می کند.

کاتالوگ

1. بررسی اجمالی ماژول SX1278 LORA RF

2. پیکربندی پین ماژول Lora RF SX1278

3. ویژگی ها و مشخصات ماژول Lora RF SX1278

4. رابط SX1278 LORA RF ماژول با Arduino

5. برنامه های ماژول Lora RF SX1278

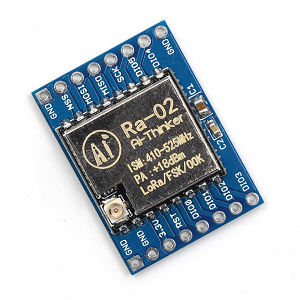

نمای کلی ماژول SX1278 LORA RF

در SX1278 ماژول Lora RF ارتباطات بی سیم قابل اعتماد را در مسافت های طولانی امکان پذیر می کند در حالی که مصرف برق کم است.از فناوری پرش فرکانس برای اطمینان از انتقال قوی سیگنال با حداقل تداخل ، حتی در محیط های چالش برانگیز استفاده می کند.ماژول که در یک باند فرکانس خاص کار می کند ، بدون نیاز به تقویت اضافی ، یک اتصال پایدار را فراهم می کند.تکنیک های مدولاسیون پیشرفته و حساسیت بالا به آن امکان می دهد حتی سیگنال های بسیار ضعیف را تشخیص دهد و از عملکرد بهینه در شرایط مختلف اطمینان حاصل کند.این ماژول به طور گسترده ای در صنایع مانند کشاورزی و شهرهای هوشمند مورد استفاده قرار می گیرد و از دستگاه های IoT با انتقال داده های کارآمد و پایدار پشتیبانی می کند.این پوشش شبکه گسترده ای را ارائه می دهد و در ایجاد سیستم های ارتباطی قابل اعتماد برای برنامه های متنوع نقش دارد.

پیکربندی پین ماژول Lora RF SX1278

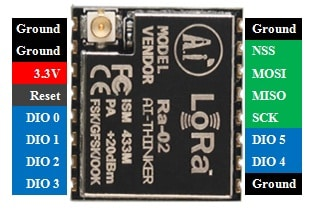

Pin Configuration of LoRa

شماره پین	نام پین	شرح
پین 1	مورچه	به آنتن متصل می شود.
پین 2 ، 9 ، 16	GND	پین های مشترک زمین برای کنترل کننده ها و منبع تغذیه.
پین 3	3.3 ولت	منبع تغذیه را به ماژول فراهم می کند.
پین 4	بازپا	ماژول را از طریق یک سیگنال خارجی تنظیم مجدد می کند.
پین 5 تا 11	DIO0 به DIO5	توابع I/O را انجام دهید و قابل تنظیم هستند ، شبیه به پین ها را قطع کنید.
پین 12	اسکله	پالس ساعت (CLK) را در طول ارتباط SPI فراهم می کند.
پین 13	میسو (استاد در برده خارج)	انتقال داده از ماژول (برده) به کنترل کننده (استاد).
پین 14	MOSI (Master Out Slave In)	داده ها را از کنترلر (استاد) دریافت می کند.
پین 15	NSS	برده را در طول ارتباط SPI فعال می کند.

ویژگی ها و مشخصات ماژول Lora RF SX1278

ویژگی/مشخصات	شرح
نوع	مودم Lora RF
ولتاژ عملیاتی	3.3 ولت
بسامد عملیاتی	433 مگاهرتز
تکنیک های مدولاسیون	FSK ، MSK ، GFSK ، GMSK ، LORA
اندازه بسته	256 بایت
حساسیت	-148 dbm
نسبت رد کانال (CRR)	56 دسی بل
حداکثر حساسیت را دریافت کنید	-139 dbm
مادی	فلزی
انتقال قدرت	0.1 W
ابعاد	17 میلی متر x 16.5 میلی متر
فن آوری های سازگار	FM و FDMA
FIFO TX/RX	256 بیتی
تشخیص کانال RSSI	وابسته
مصرف برق	استفاده کم از قدرت: 10 تا 12 میلی آمپر
فاصله انتقال	تا 5 کیلومتر
حالت انتقال	FIFO یا حالت مستقیم
انتقال داده های غیر مسدود کننده	وابسته
روشهای تعدیل	Ook ، GFSK ، GMSK ، FSK
آنتن	آنتن خارجی برای دامنه گسترده ، ساخته شده توسط semtech
پارامترهای قابل تنظیم کاربر	میزان تصحیح خطا ، پهنای باند ، عامل گسترش
دست زدن به سیگنال	سیگنال های مختلف می توانند از طریق یک کانال مشابه منتقل شوند بدون تداخل
حمایت ضد جوم	56 DB پشتیبانی از کانال فوق العاده ضد ژمینگ

رابط SX1278 LORA RF ماژول با Arduino

اتصال ماژول SX1278 LORA RF به یک آردوینو شامل ایجاد یک جفت گیرنده فرستنده با استفاده از دو صفحه Arduino Uno است.ماژول SX1278 با فرکانس 433 مگاهرتز کار می کند و یک راه حل قابل اعتماد و کم مصرف برای ارتباطات بی سیم ایمن و دوربرد ارائه می دهد.این امر باعث می شود برنامه های IoT (اینترنت اشیاء) و M2M (دستگاه به ماشین) ارزشمند باشد.با استفاده از این تنظیم ، دستگاه هایی مانند سنسورها و دروازه ها می توانند به صورت بی سیم ارتباط برقرار کنند و ستون فقرات سیستم های اتوماسیون مدرن را تشکیل دهند.این رابط به سخت افزار خاصی نیاز دارد: دو ماژول SX1278 LORA ، دو تخته Arduino Uno ، یک سنسور DHT11 برای اندازه گیری دما و رطوبت ، یک ماژول LCD 16 × 2 برای نمایش داده ها و سیم های بلوز برای اتصالات.فرستنده داده های محیطی را با استفاده از سنسور DHT11 جمع می کند و آن را به صورت بی سیم به گیرنده می فرستد ، که داده های LCD را نشان می دهد.

سمت انتقال: تنظیم لورا با آردوینو

برای پیکربندی فرستنده ، سیم کشی دقیق بین ماژول SX1278 LORA و Arduino Uno ضروری است.این ماژول شامل 16 پین است که از این تعداد 6 مورد GPIO و 4 پین زمینی هستند.اتصالات مناسب از پیوند ارتباطی پایدار اطمینان حاصل می کند.ابتدا ، پین های 3.3 ولت و زمین ماژول Lora را به پین های مربوطه Arduino وصل کنید.سپس از سیم های بلوز برای پیوند دادن پین های ارتباطی استفاده کنید: NSS ، DIO0 ، SCK ، MISO ، MOSI و RST به پین های دیجیتالی خاص Arduino.بعد ، سنسور DHT11 را به آردوینو وصل کنید.این سنسور دما و رطوبت را اندازه گیری می کند و داده هایی را برای انتقال تشکیل می دهد.این پیکربندی فرستنده را برای جمع آوری داده های محیطی و ارسال آن به صورت بی سیم آماده می کند.قابلیت اطمینان انتقال به هر دو تکلیف دقیق پین و سازگاری سخت افزار بستگی دارد.پس از عملیاتی ، این سیستم برای برنامه هایی مانند نظارت از راه دور داده یا انتقال داده های مسافت طولانی مناسب است.

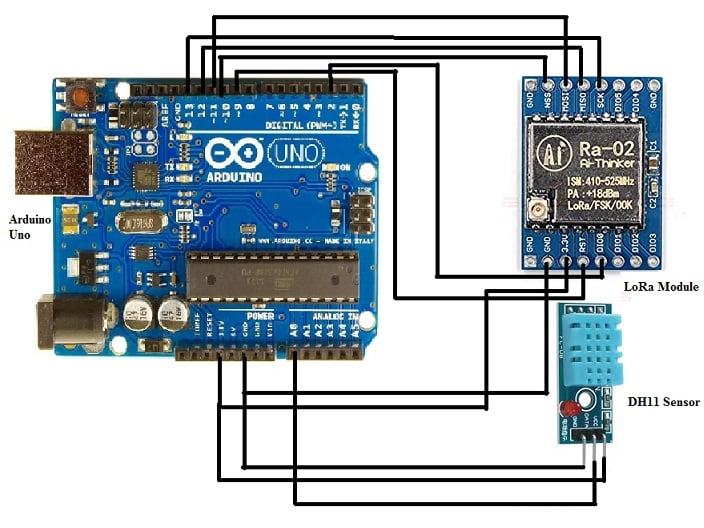

Interfacing LoRa with Arduino UNO at Transmitting Side

رابط LORA با Arduino Uno در سمت انتقال

سمت دریافت: تنظیم لورا با نمایشگر Arduino و LCD

طرف دریافت کننده بخش اعظم تنظیم فرستنده را تکرار می کند اما شامل یک ماژول LCD 16 × 2 برای تجسم داده ها است.اتصالات ماژول Lora (پین های برق و ارتباطی) با فرستنده یکسان است و عملکرد مداوم در هر دو انتها را تضمین می کند.ماژول LCD برای برق ، داده ها و خطوط کنترل به اتصالات اضافی نیاز دارد ، به شرح زیر:

• برای برق VSS را به GND و VDD به 5 ولت وصل کنید.

• برای کنترل کنتراست VO را به GND وصل کنید.

• خطوط RS ، RW ، E و خطوط داده (D4 تا D7) را به پین های آردوینو مربوطه پیوند دهید.

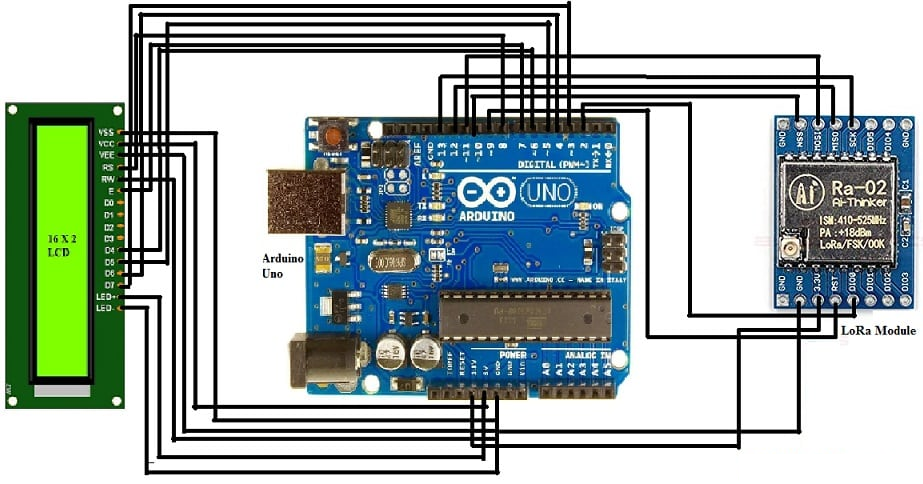

Interfacing LoRa with Arduino UNO at Receiver Side

رابط Lora با Arduino Uno در سمت گیرنده

کد Arduino: پیکربندی فرستنده و گیرنده

فرآیند برنامه نویسی برای مدیریت ورودی سنسور ، انتقال داده و پذیرش از کتابخانه های آردوینو استفاده می کند.کد فرستنده از کتابخانه های SPI ، LORA و DHT برای جمع آوری داده های دما و رطوبت استفاده می کند ، آن را قالب بندی کرده و آن را از طریق ماژول LORA ارسال می کند.مراحل موجود در کد شامل موارد زیر است:

• اولیه سازی فرکانس LORA در 433MHz.

• خواندن داده های سنسور با استفاده از کتابخانه DHT.

• قالب بندی داده ها با تعیین کننده ("C") برای رمزگشایی آسانتر توسط گیرنده.

• انتقال داده های فرمت شده.

کد گیرنده برای رمزگشایی بسته های ورودی و نمایش داده های استخراج شده در LCD طراحی شده است.این وظایف زیر را انجام می دهد:

• ماژول LORA را برای گوش دادن به بسته های داده پیکربندی می کند.

• بسته ها را رمزگشایی می کند ، و اطمینان می دهد که فرمت با تعیین کننده مطابقت دارد.

• LCD را با خواندن دما و رطوبت دریافت شده به روز می کند.

برنامه های ماژول SX1278 LORA RF

پیشبرد کشاورزی

ماژول SX1278 LORA RF در نوسازی کشاورزی از طریق قابلیت های ارتباطی دوربرد خود نقش دارد.این ماژول ها با فعال کردن تقسیم داده های زمان در بین سنسورهای گسترش یافته در زمین های کشاورزی وسیع ، به کشاورزان کمک می کند تا سلامت محصولات زراعی ، رطوبت خاک و شرایط زیست محیطی را کنترل کنند.این امر امکان تصمیم گیری دقیق تر ، بهبود بازده و مدیریت بهتر منابع را فراهم می کند.کشاورزان شاهد افزایش بهره وری و تعهد قوی تر به شیوه های پایدار بودند و تأثیر این ماژول در نوآوری رانندگی در کشاورزی را برجسته می کنند.

تقویت اتصال IoT

ماژول SX1278 هسته ای برای اکوسیستم های IoT است که پیشرفت های خود را در مناطقی مانند شهرهای هوشمند و مراقبت های بهداشتی انجام می دهد.توانایی آن در ارائه ارتباطات با انرژی کم و طولانی ، ارتباطات قابل اعتماد را در حتی پیچیده ترین شبکه ها تضمین می کند.این قابلیت اطمینان از اهمیت زیادی برخوردار است زیرا IoT به گسترش خود ادامه می دهد ، با این که ماژول نیاز رو به رشد به ارتباطات پایدار و با کارایی بالا در چندین دستگاه را برآورده می کند.بسیاری SX1278 را برای ساخت زیرساخت های مقیاس پذیر و آماده IoT در آینده مناسب می دانند.

حمایت از راندمان صنعتی

در تنظیمات صنعتی ، ماژول های SX1278 نظارت از راه دور و مدیریت دارایی را تقویت می کنند.آنها از جریان پایدار داده های سنسور به سیستم های مرکزی اطمینان می دهند و باعث می شود عملیات بهتر ، نگهداری پیش بینی کننده و افزایش ایمنی انجام شود.با قابلیت اطمینان سیگنال قوی و پوشش گسترده ، ماژول در محیط های چالش برانگیز ، کاهش خرابی و بهبود کارایی عملیاتی عملکرد خوبی دارد.انعطاف پذیری آن ابزاری عالی برای نوآوری در تولید و تولید است.

انقلابی در اتوماسیون خانگی

ماژول SX1278 در قلب فناوری خانه هوشمند قرار دارد و امکان برقراری ارتباط کارآمد بین دستگاه هایی مانند روشنایی ، سیستم های امنیتی و کنترل آب و هوا را فراهم می کند.با پشتیبانی از تنظیمات شبکه Star و Mesh ، تعامل بدون درز در بین سیستم ها ، تقویت محیط های زندگی هوشمندانه تر و پاسخگوتر را تضمین می کند.این اتصال پایدار و دور دست باعث افزایش راحتی ، بهره وری انرژی و سفارشی سازی ، تبدیل خانه ها به فضاهای پویا و تعاملی می شود.

گسترش فرصت های تجاری

ماژول های SX1278 امکانات جدیدی را در صنایع که نیاز به ارتباطات قابل اعتماد و دوربرد ، از جمله تدارکات و خرده فروشی دارند ، باز می کنند.سازگاری آنها باعث می شود آنها برای برنامه های مختلف تجاری مناسب باشند ، با تقاضای راه حل های پیشرفته ارتباطی به رشد.
