SN74HC00N NAND GATE IC: مشخصات و برنامه های توضیح داده شده

SN74HC00N یک مدار یکپارچه محبوب است که حاوی چهار دروازه NAND 2 ورودی مستقل است که معمولاً در الکترونیک دیجیتال استفاده می شود.این مقاله شما را از طریق ویژگی ها ، مشخصات و کاربردهای متداول SN74HC00N طی می کند و درک این مسئله را برای شما آسان می کند که چگونه می توان این مؤلفه را در پروژه های مختلف الکترونیکی اعمال کرد.این که آیا شما در حال طراحی مدارهای برای استفاده در منزل یا سیستم های پیچیده تر هستید ، تمام اطلاعات مورد نیاز برای شروع کار را پیدا خواهید کرد.

کاتالوگ

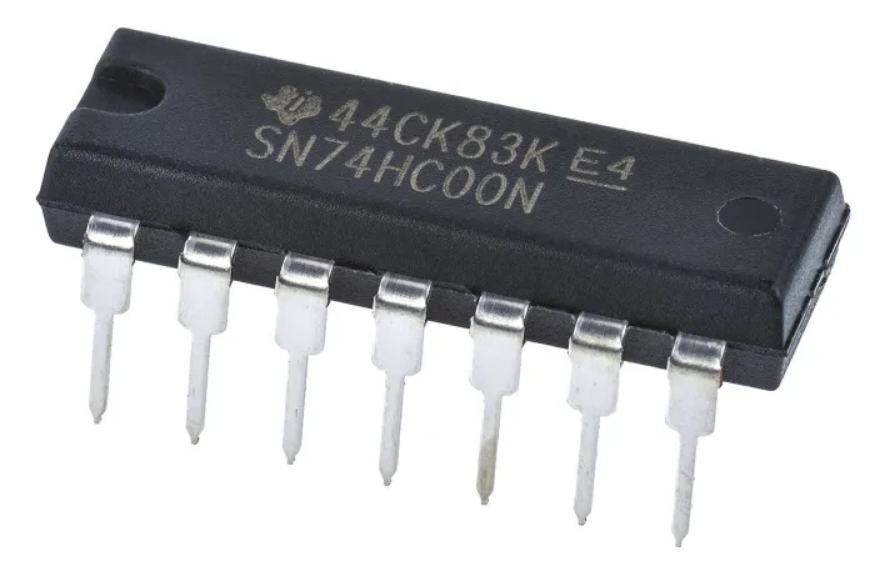

آشنایی با مدار یکپارچه SN74HC00N

در sn74hc00n IC 14 پین است که شامل چهار دروازه NAND 2 ورودی مستقل است.یک دروازه NAND یک عنصر اساسی در مدارهای دیجیتال است ، جایی که معکوس و عملکرد را انجام می دهد.عملکرد بولی دروازه NAND به صورت y = (a • b) نوشته شده است ، به این معنی که خروجی صحیح خواهد بود مگر اینکه هر دو ورودی (a و b) در همان زمان صادق باشند.

هر یک از چهار دروازه در SN74HC00N به تنهایی کار می کند و به شما امکان می دهد از آنها برای کارهای مختلف در پروژه های منطق دیجیتال استفاده کنید.شما می توانید از این تراشه برای انواع مختلف عملیات مانند تصمیم گیری ، جابجایی یا توالی کنترل در مدارها استفاده کنید.در محدوده ولتاژ 2 ولت تا 6 ولت کار می کند و هنگام طراحی سیستم های ولتاژ کم و بالا انعطاف پذیری به شما می دهد.SN74HC00N می تواند حداکثر 10 بار LSTTL را تحمل کند ، به این معنی که می تواند بدون استفاده از انرژی بیش از حد ، دستگاه های دیجیتالی یا مدارهای دیجیتالی دیگر را به راحتی هدایت کند.

مصرف کم مصرف آن ، در مقایسه با IC های منطق قدیمی تر ، آن را برای پروژه هایی که برای صرفه جویی در مصرف انرژی نیاز دارید ، انتخابی عالی می کند.ممکن است از آن در مناطقی مانند سیستم های تعبیه شده یا هنگام اتصال به میکروکنترلرها یا در هر سیستم دیجیتالی که در آن حفاظت از قدرت یک هدف است استفاده کنید.

ویژگی های اصلی SN74HC00N

SN74HC00N چندین ویژگی را ارائه می دهد که آن را در انواع برنامه های منطق دیجیتال مفید می کند:

ورودی های بافر

IC مجهز به ورودی های بافر است که برای تثبیت و تمیز کردن سیگنال های ورودی قبل از پردازش طراحی شده اند.این ویژگی باعث کاهش نویز و تداخل سیگنال می شود و از صحت و اطمینان ورودی ها اطمینان حاصل می کند.این می تواند به شما در جلوگیری از تحریف سیگنال کمک کند ، به خصوص هنگام برخورد با چندین دستگاه متصل.

دامنه ولتاژ عملیاتی گسترده (2 ولت تا 6 ولت)

SN74HC00N در محدوده ولتاژ گسترده ای از 2 ولت تا 6 ولت کار می کند. این امر باعث می شود که در برنامه های مختلف ، از دستگاه های باتری با ولتاژ کم گرفته تا سیستم های ولتاژ بالاتر ، مورد استفاده قرار گیرد.شما می توانید آن را متناسب با مدارهای کوچک و آگاهی از قدرت و تنظیمات بزرگتر که به ولتاژ بالاتری نیاز دارند ، تطبیق دهید.

دامنه دمای کار گسترده (-40 درجه سانتیگراد تا +85 درجه سانتیگراد)

IC می تواند در دماهای شدید ، از 40 درجه سانتیگراد تا به اندازه +85 درجه سانتیگراد کارآمد باشد.این تحمل دما گسترده باعث می شود تا دستگاه هایی که در معرض شرایط سخت محیطی مانند الکترونیک صنعتی یا سیستم های فضای باز قرار می گیرند ، در جایی که دمای هوا در نوسان باشد ، انتخاب مناسبی باشد.

حداکثر 10 بار LSTTL پشتیبانی می کند

SN74HC00N از Fanout تا 10 بار LSTTL پشتیبانی می کند.این بدان معنی است که یک خروجی می تواند بدون از دست دادن عملکرد ، تا 10 دستگاه دیگر یا دروازه منطقی را هدایت کند.این در مدارهای بزرگتر و پیچیده تر که در آن چندین اتصالات مورد نیاز است مفید است.

مصرف انرژی کم

در مقایسه با IC های منطقی قدیمی ، SN74HC00N برای استفاده از قدرت کمتری طراحی شده است.این امر باعث می شود وقتی روی پروژه هایی کار می کنید که بهره وری انرژی از آن نگران کننده باشد ، مانند دستگاه های قابل حمل که به باتری متکی هستند.همچنین به پایین نگه داشتن تولید گرما کمک می کند ، که برای قابلیت اطمینان طولانی مدت در سیستم های بزرگتر که به طور مداوم کار می کنند مفید است.

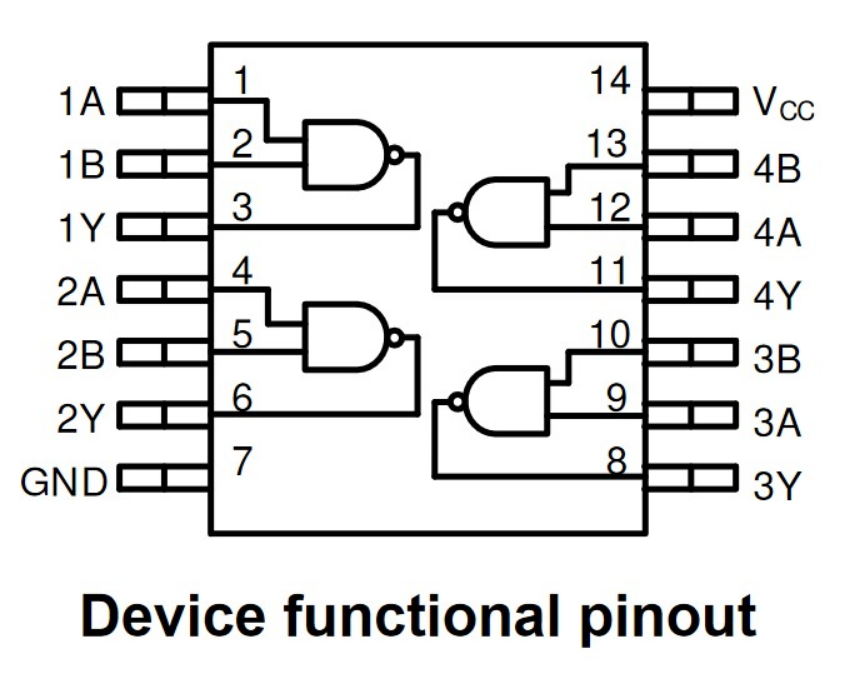

پیکربندی پین SN74HC00N

نام	پین (D ، DB ، N ، NS ، PW ، J یا W)	پین (FK)	I/O	شرح
1a	1	2	ورودی	کانال 1 ، ورودی a
1b	2	3	ورودی	کانال 1 ، ورودی B
1y	3	4	خروجی	کانال 1 ، خروجی y
2a	4	5	ورودی	کانال 2 ، ورودی a
2b	5	6	ورودی	کانال 2 ، ورودی B
2 ساله	6	8	خروجی	کانال 2 ، خروجی y
3a	9	11	ورودی	کانال 3 ، ورودی a
3b	10	13	ورودی	کانال 3 ، ورودی B
3 ساله	8	14	خروجی	کانال 3 ، خروجی Y
4a	12	12	ورودی	کانال 4 ، ورودی a
4b	13	16	ورودی	کانال 4 ، ورودی B
4 ساله	11	19	خروجی	کانال 4 ، خروجی Y
GND	7	16	-	زمین
NC	-	1 ، 5 ، 7 ، 11 ، 15 ، 17	-	داخلی نیست
VCC	14	20	-	عرضه مثبت

مدل CAD SN74HC00N

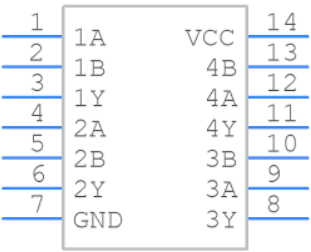

نماد sn74hc00n

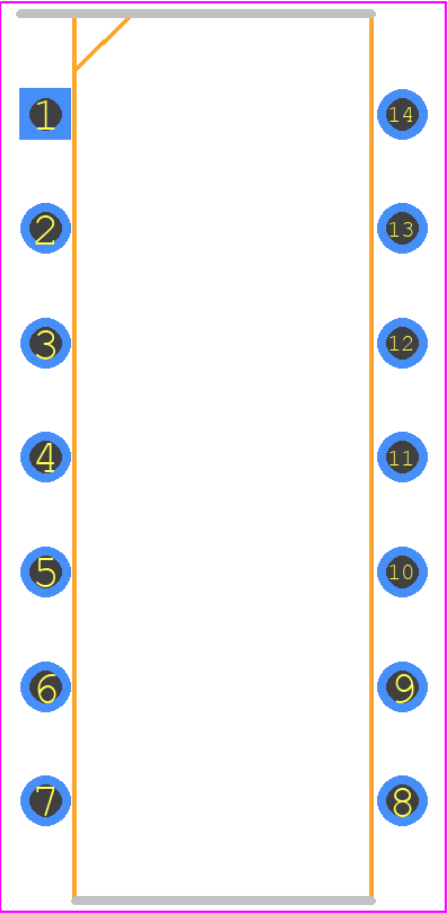

ردپای SN74HC00N

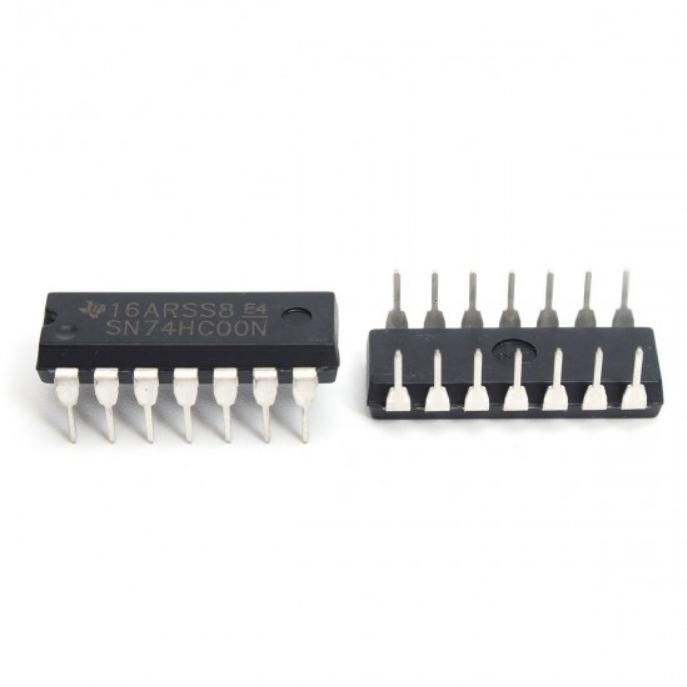

مدل سه بعدی SN74HC00N

مشخصات فنی SN74HC00N

SN74HC00N از تگزاس Instrument شامل مشخصات فنی مانند ولتاژ عملیاتی ، مصرف برق و سطح منطقی است.همچنین دارای قسمت های مشابهی است که بسته به نیاز طراحی شما می تواند در جای آن استفاده شود.

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 1 روز پیش)
زمان سرب کارخانه	12 هفته
با آبکاری تماس بگیرید	طلا
نوع نصب	از طریق سوراخ
تعداد پین	14
سطح منطقی	1.5V ~ 4.2V
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد
سری	74 ساعت
وضعیت جزئی	فعال
تعداد خاتمه	14
پایان پایانه	قلع مات (SN)
موقعیت پایانه	دوگانه
ولتاژ عرضه	5 ولت
شمارش پین	14
جریان خروجی حداکثر	4 میلی آمپر
عرضه ولتاژ حداکثر (VSUP)	6 ولت
وزن	927.99329mg
سطح منطقی	0.5V ~ 1.8V
بسته بندی	لوله
کد JESD-609	E3
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
کد ECCN	گوش 99
ولتاژ - عرضه	2V ~ 6V
تعداد توابع	4
شماره قسمت پایه	74HC00
تعداد خروجی ها	1
ولتاژ تأمین عملیاتی	5 ولت
عرضه ولتاژ-دقیقه (VSUP)	2 ولت
تعداد کانال ها	4
ظرفیت بار	50pf
تأخیر انتشار	15 نانومتر
زمان تأخیر را روشن کنید	20 نانومتر
تابع منطقی	نرد
نوع منطقی	دروازه NAND
اشمیت ماشه	هیچ
قد	5.08 میلی متر
عرض	6.35 میلی متر
طول	19.3 میلی متر
ضخامت	3.9 میلی متر
سخت شدن	هیچ
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

حداکثر رتبه بندی مطلق SN74HC00N

پارامتر	شرح	حداقل	حداکثر	واحد
VCC	ولتاژ عرضه	-0.5	7	حرفهای
من	جریان گیره ورودی	± 20		ما
	ششم < -0.5 V or VI > VCC + 0.5 ولت
منزل	جریان گیره خروجی	± 20		ما
	صدای < -0.5 V or VO > VCC + 0.5 ولت
من	جریان خروجی مداوم	25 ±		ما
	VO = 0 به VCC
جریان مداوم	جریان مداوم از طریق VCC یا GND	50 ±		ما

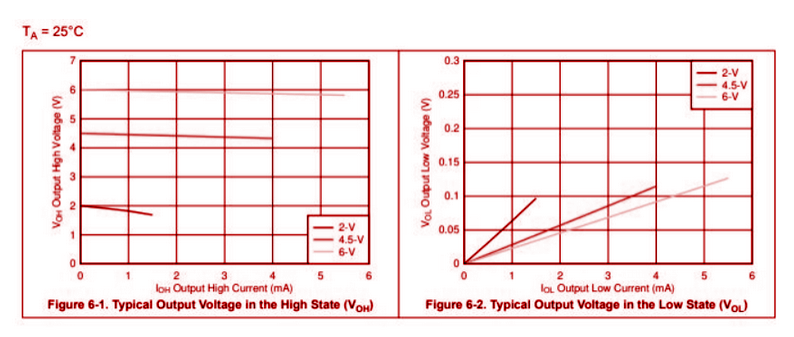

ویژگی های معمولی SN74HC00N

معادل SN74HC00N

قسمت معادل	نوع تعویض	وضعیت	شرح
sn74hc00np3	تعویض قطره	قطع شده	NAND GATE ، CMOS ، PDIP14
sn74hc00jp4	تعویض قطره	قطع شده	NAND GATE ، CMOS ، CDIP14
SN74HC00N-10	تعویض قطره	قطع شده	NAND GATE ، سری HC/UH ، 4-FUNC ، 2-INPUT ، CMOS ، PDIP14
sn74hc00ne4	تعویض قطره	فعال	NAND GATE ، سری HC ، 4-FUNC ، 2 ورودی ، CMOS ، PDIP14
snj54hc00j	تعویض قطره	فعال	NAND GATE ، سری HC ، 4-FUNC ، 2 ورودی ، CMOS ، CDIP14

قطعات با مشخصات مشابه SN74HC00N

سه بخش ذکر شده در سمت راست مشخصات مشابهی را با Texas Instrument SN74HC00N به اشتراک می گذارند.

شماره قطعه	sn74hc00n	CD74HC00E	MC74HC03AN	sn74hc03n
سازنده	سازهای تگزاس	سازهای تگزاس	در نیمه هادی	سازهای تگزاس
بسته / مورد	14-DIP (0.300 ، 7.62 میلی متر)	14-DIP (0.300 ، 7.62 میلی متر)	14-DIP (0.300 ، 7.62 میلی متر)	14-DIP (0.300 ، 7.62 میلی متر)
تعداد ورودی ها	2	2	2	2
تعداد پین	14	14	14	14
تابع منطقی	نرد	نرد	نرد	نرد
تأخیر انتشار	15 نانومتر	27 NS	15 نانومتر	20 نانومتر
ولتاژ عرضه	5 ولت	5 ولت	4.5 ولت	3 ولت
جریان	2 میکرومتر	2 میکرومتر	2 میکرومتر	1 میکرومتر
فناوری	CMOS	CMOS	CMOS	CMOS

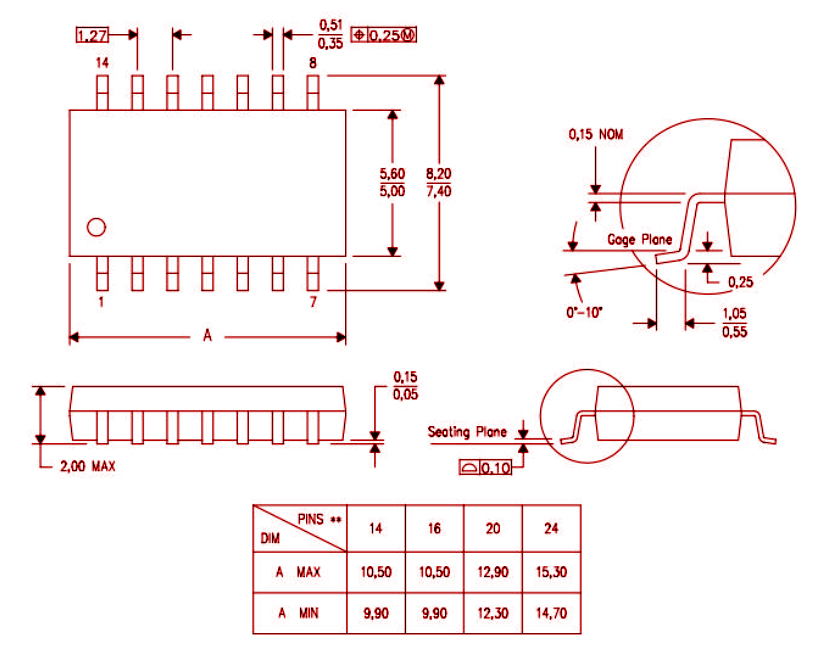

اطلاعات بسته بندی SN74HC00N

درباره سازهای تگزاس - تولید کننده SN74HC00N

Texas Instrument (TI) یک شرکت مشهور در دنیای نیمه هادی ها است و انواع مختلفی از محصولات مورد استفاده در الکترونیک را ایجاد می کند.آنها بر ارائه قطعات برای مواردی مانند پردازش آنالوگ و دیجیتال تمرکز می کنند.محصولات TI ، مانند SN74HC00N ، در سراسر جهان در بسیاری از صنایع از جمله الکترونیک مصرفی ، اتومبیل ، سیستم های صنعتی و ارتباطات مورد استفاده قرار می گیرند.

تراشه های TI در انواع مختلف پروژه های الکترونیکی ، چه دستگاه خانگی و چه یک سیستم پیچیده تر ، استفاده می شود.آنها همچنین ابزاری و پشتیبانی برای کمک به شما در کار با محصولات خود ارائه می دهند.TI با حضور در بیش از 30 کشور جهان ، با ارائه راه حل های جدید در دنیای نیمه هادی ها ، جلوه های خود را به عنوان یک انتخاب محکم در هنگام جستجوی مؤلفه های قابل اعتماد و با کیفیت مانند SN74HC00N انتخاب می کند.

برگه داده PDF

برگه های SN74HC00N:

sn74hc00n.pdf

برگه های داده CD74HC00E:

CD74HC00e.pdf

برگه های MC74HC03AN:

MC74HC03AN.pdf

MC74HC03AN.pdf

برگه های SN74HC03N:

sn74hc03n.pdf

سوالات متداول [سؤالات متداول]

1. SN74HC00N چند پین دارد؟

SN74HC00N در کل 14 پین ارائه می شود که می توانید برای اتصالات مختلف در مدار خود استفاده کنید.

2. محدوده دمای کار SN74HC00N چیست؟

SN74HC00N می تواند در دماهای مختلف از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار کند و این امر را برای محیط های مختلف مناسب می کند.

3. حداکثر جریان خروجی SN74HC00N چیست؟
