برنامه های ماژول SIM800L و مواردی را که توضیح داده شده است استفاده کنید

ماژول SIM800L یک دستگاه فشرده و کارآمد با انرژی مناسب برای افزودن ارتباطات بی سیم به پروژه ها است.در این مقاله ویژگی ها ، تنظیمات و نحوه عملکرد آن با Arduino برای اتصال ساده و در عین حال قدرتمند کار می کند.

کاتالوگ

نمای کلی ماژول Sim800L

در سیم ماژول یک دستگاه فشرده و کم انرژی است که به طور گسترده برای پروژه هایی که نیاز به ارتباط بی سیم دارند استفاده می شود.این شبکه از طریق شبکه های GSM/GPRS چهار باند کار می کند و به آن امکان انتقال داده های پیامکی و GPRS را در طیف گسترده ای از فرکانس ها می دهد.به لطف فناوری صرفه جویی در مصرف برق ، مصرف فعلی SIM800L در حالت خواب به اندازه 1mA کم است و این امر را برای برنامه های آگاه از قدرت مناسب می کند.

برای رابط با میکروکنترلر ، این ماژول از طریق درگاه UART متصل می شود و از دستورالعمل های مختلف فرمان ، از جمله 3GPP TS 27.007 ، 27.005 پشتیبانی می کند و در دستورات Simcom تقویت می شود.این دستورات به شما امکان می دهد اقداماتی از قبیل ارسال و دریافت پیام کوتاه ، بررسی وضعیت شبکه یا حتی شروع تماس ها را انجام دهید و به نیازهای مختلف ارتباطی انعطاف پذیری اضافه کنید.

SIM800L برای ادغام ساده طراحی شده است.برای تنظیم آن ، به یک اتوبوس UART با پشتیبانی از داده های دریافت و انتقال نیاز دارید.اتوبوس UART باید با سرعت پیش فرض 9600bps پیکربندی شود و آن را برای بسیاری از میکروکنترلرهای متداول در دسترس قرار دهد.برای برقراری اتصال ، باید از چهار سیم اصلی استفاده کنید: +VCC برای برق ، GND برای زمین ، RX برای دریافت داده ها و TX برای انتقال داده ها.

ویژگی های اصلی ماژول Sim800L

پشتیبانی شبکه چهار باند

با قابلیت های GSM چهار باند ، SIM800L می تواند در فرکانس های GSM850 ، EGSM900 ، DCS1800 و PCS1900 به شبکه ها متصل شود.این ویژگی به آن اجازه می دهد تا با شبکه های 2G در سراسر جهان کار کند و این امر را برای پروژه هایی که نیاز به سازگاری گسترده شبکه دارند مناسب باشد.

اتصال جهانی GSM شبکه

SIM800L می تواند به هر شبکه 2G در سراسر جهان متصل شود و به شما امکان می دهد آن را در سیستم هایی که نیاز به ارتباط از راه دور در مناطق مختلف دارند ، ادغام کنید.تطبیق پذیری آن در شبکه ها ارتباط قابل اعتماد برای انتقال داده ها و توابع پیامکی را تضمین می کند.

قابلیت تماس صوتی

SIM800L می تواند تماس های صوتی را برقرار و دریافت کند و یک روش عملی برای برقراری ارتباط مستقیم از طریق ماژول فراهم کند.با اتصال یک بلندگو 8Ω و یک میکروفون الکتروت ، می توانید عملکرد تماس صوتی را تنظیم کنید که لایه دیگری از ارتباطات را به پروژه های شما اضافه می کند.

پیام کوتاه

علاوه بر صدا ، SIM800L از پیام کوتاه پشتیبانی می کند و به آن اجازه می دهد پیام های متنی ارسال و دریافت کند.این ویژگی آن را برای پروژه هایی که نیاز به تبادل اطلاعات مبتنی بر متن ، مانند هشدارها یا به روزرسانی ها ، از طریق شبکه های تلفن همراه دارید ، ایده آل می کند.

انتقال داده GPRS

SIM800L انتقال داده GPRS را برای برنامه هایی که نیاز به دسترسی اساسی به اینترنت دارند امکان پذیر می کند.با استفاده از پروتکل هایی مانند TCP/IP و HTTP ، می توانید داده ها را ارسال و دریافت کنید ، و آن را برای پروژه های مربوط به ورود به سیستم داده یا نظارت از راه دور مفید می کند.

دریافت رادیو FM

یکی دیگر از ویژگی های SIM800L توانایی آن در اسکن و دریافت پخش رادیو FM است.این قابلیت می تواند سطح سرگرمی یا عملکردی را به پروژه ها ، مانند سیستم های اطلاعات صوتی یا پخش محلی FM ، اضافه کند.

کلاس های برق را انتقال دهید

SIM800L دو کلاس انتقال قدرت را ارائه می دهد: کلاس 4 (2W) برای GSM850 و کلاس 1 (1W) برای DCS1800.این کلاس های برق به حفظ ارتباطات پایدار در مسافت های مختلف کمک می کند و از اتصال قوی در محدوده شبکه ماژول اطمینان می دهد.

در مجموعه فرمان

SIM800L با استفاده از یک سریال مبتنی بر مجموعه ، به شما امکان می دهد ماژول را با سهولت کنترل کنید.این دستورات یک روش ساده برای مدیریت توابع ماژول ، مانند شروع تماس ، ارسال پیام و اتصال به اینترنت ، ارائه می دهد و این کار را در بسیاری از سیستم ها آسان می کند.

پشتیبانی میکرو سیم کارت

Sim800L یک میکرو سیم کارت را می پذیرد و آن را با سیم کارتهای گسترده در دسترس سازگار می کند.این به شما امکان می دهد اتصال را بدون نیاز به سیم کارت های تخصصی تنظیم کنید و ادغام را ساده تر و انعطاف پذیر تر کنید.

مشخصات فنی Sim800L

مشخصات فنی SIM800L ، ویژگی ها ، پارامترها و قطعات قابل مقایسه از راه حل های بی سیم Simcom.

نوع	پارامتر
بسته / مورد	LGA
بسته بندی	بسته بندی شده
نوع ماژول	GSM/GPRS
انواع GNSS	هیچ
وضعیت ROHS	سازگار با ROHS

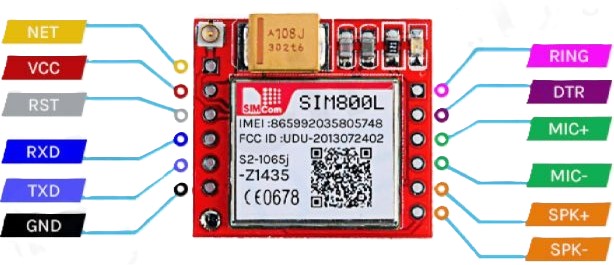

Sim800L Pinout و اتصالات

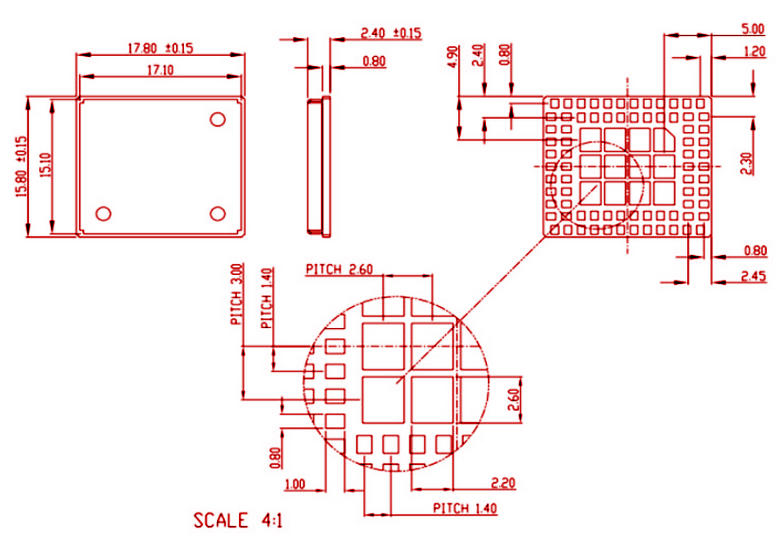

ابعاد و چیدمان فیزیکی Sim800L

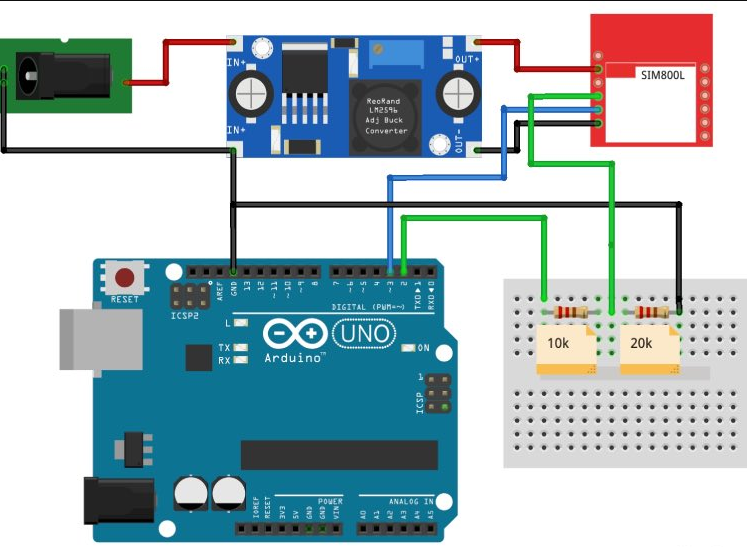

اتصال ماژول GSM SIM800L به Arduino

اتصال SIM800L به یک صفحه Arduino نیاز به کمی مراقبت دارد ، زیرا SIM800L با منطق سطح 3.3 ولت کار می کند ، در حالی که Arduino Uno از GPIO 5V استفاده می کند.این تفاوت بدان معنی است که سیگنال TX Arduino برای جلوگیری از آسیب رساندن به پین ​​RX SIM800L باید کاهش یابد.یک تقسیم کننده مقاومت ساده ، با یک مقاومت 10K بین Sim800L RX و Arduino D2 ، به همراه یک مقاومت 20K از Sim800L RX به GND ، می تواند این کار را انجام دهد.این تنظیم بدون استرس ماژول ، تراز ولتاژ را تضمین می کند.

همچنین باید اطمینان حاصل کنید که SIM800L به درستی از آن استفاده می شود.گزینه ها شامل استفاده از باتری Li-Po ، به طور معمول با ظرفیت 1200 میلی آمپر ساعتی یا نیرو دادن به مبدل LM2596 DC-DC Buck است.منبع تغذیه مناسب هنگام انتقال داده یا دریافت سیگنال ، عملکرد پایدار و اتصال قابل اعتماد را تضمین می کند.

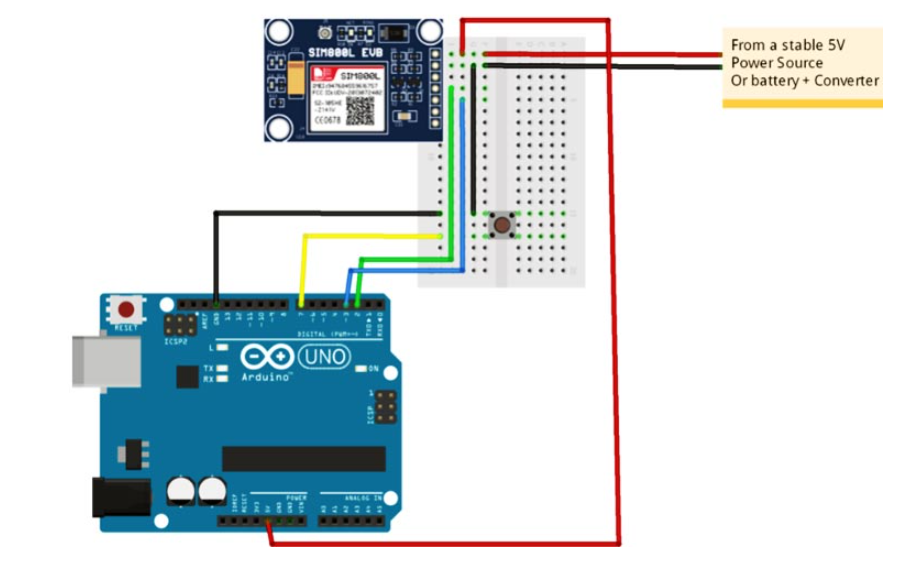

راهنمای راه اندازی و راه اندازی SIM800L

SIM800L از طریق رابط سریال کار می کند و این امکان را برای ارسال پیامک ، برقراری تماس ، اتصال به اینترنت و حتی تنظیم در رادیو FM فراهم می کند.استفاده از آن با میکروکنترلر ، مانند آردوینو ، ساده است.ماژول در دستورات برای انجام توابع مختلف ، مانند بررسی قدرت سیگنال ، تأیید اتصال به شبکه و بررسی وضعیت باتری می پذیرد.این دستورات روشی ساده برای کنترل فعالیت های ماژول و مدیریت تنظیمات آن ارائه می دهند.

پس از اتصال ، ماژول در دستورات به استاندارد پاسخ می دهد.این دستورات به شما امکان می دهد برای اقداماتی مانند خواندن و ارسال متون ، نظارت بر سیگنال و وضعیت باتری و برقراری تماس با ماژول ارتباط برقرار کنید.این قابلیت باعث می شود SIM800L برای بسیاری از برنامه ها سازگار باشد ، از پیام رسانی ساده گرفته تا تبادل داده پیچیده تر و کنترل دستگاه.

برنامه های SIM800L و موارد استفاده

نظارت بر سیستم از راه دور

SIM800L در برنامه های نظارت بر سیستم از راه دور مفید است ، جایی که می تواند به روزرسانی های زمان واقعی در مورد وضعیت تجهیزات یا محیط ها ارسال کند.این برنامه در صنایعی که نیاز به ردیابی دارایی یا نظارت بر سیستم های از راه دور دارند بدون نیاز به مراجعه به فیزیکی ، بسیار ارزشمند است.

سیستم هشدار خانگی

در امنیت خانه ، SIM800L می تواند به عنوان یک ماژول ارتباطی در یک سیستم هشدار عمل کند.این می تواند هشدارهای پیامکی را ارسال کند یا حتی تماس هایی را برای اطلاع صاحبان خانه از نقض امنیتی احتمالی ارسال کند ، و آن را به یک انتخاب مطمئن برای راه حل های امنیتی مسکونی تبدیل کند.

سیستم های کنترل از راه دور

SIM800L می تواند در سیستم های کنترل از راه دور ادغام شود و به شما امکان می دهد دستگاه ها را از طریق یک شبکه GSM کنترل کنید.این ویژگی در برنامه هایی مانند کنترل دروازه از راه دور یا مدیریت تجهیزات مفید است ، که در آن می توان دستورات را از راه دور ارسال و اجرا کرد.

کنترل دسترسی امنیتی

در سیستم های کنترل دسترسی ، SIM800L با ارسال و دریافت دستورات یا هشدارها از طریق پیام کوتاه ، راهی برای مدیریت مجوزهای ورودی فراهم می کند.این برنامه برای مشاغل یا امکاناتی که نیاز به دسترسی تنظیم شده دارند ایده آل است ، زیرا امکان نظارت از راه دور و مدیریت ورودی های امن را فراهم می کند.

ردیابی وسیله نقلیه

ردیابی وسیله نقلیه یکی دیگر از موارد متداول برای SIM800L است که در آن می تواند داده های موقعیت مکانی و وضعیت را منتقل کند.در صورت استفاده از GPS ، مدیریت و ردیابی ناوگان کارآمد را امکان پذیر می کند و یک راه حل عملی برای شرکت های تدارکات و حمل و نقل ارائه می دهد.

دروازه اس ام اس

SIM800L می تواند به عنوان یک دروازه پیام کوتاه عمل کند و انتقال حجم زیادی از پیام های پیامکی را تسهیل می کند.این امر باعث می شود که آن را برای برنامه های پیام رسانی فله ، مانند اعلان های مشتری یا تبلیغات ، که در آن به پاسخ های خودکار پیام کوتاه نیاز است ، مناسب کند.

اندازه گیری برق از پیش پرداخت شده

در اندازه گیری برق از پیش پرداخت شده ، از SIM800L می توان برای ردیابی و مدیریت استفاده از برق استفاده کرد.این ماژول می تواند داده های استفاده را ارتباط داده و از اعتبار باقی مانده به کاربران اطلاع دهد و آن را به عنوان یک انتخاب عملی برای مدیریت ابزار تبدیل کند.

ماژول های جایگزین برای SIM800L

• SIM808

• Sim900a

تولید کننده ماژول Sim800L

Sim800L توسط Simcom Wireless Solutions ، یک شرکت تابعه گروه فناوری Chenxun تولید می شود.Simcom شهرت خود را برای توسعه راه حل های قابل اعتماد ماژول بی سیم در چندین فناوری از جمله GSM ، GPRS ، Edge ، WCDMA ، LTE ، GPS و موارد دیگر دارد.طیف وسیعی از محصولات آنها برنامه هایی را در زمینه های مختلف از جمله M2M (دستگاه به ماشین) ، ردیابی مبتنی بر GPS ، محاسبات موبایل و WLL (حلقه محلی بی سیم) پیدا کرده است.ماژول های Simcom به گونه ای طراحی شده اند که قابل انطباق ، مقرون به صرفه و آسان برای ادغام باشند و آنها را در پروژه هایی که نیاز به راه حل های ارتباطی بی سیم ساده و در عین حال مؤثر دارند ، محبوب می کنند.
