قطع کننده مدار جریان باقیمانده (RCCB): اصل کار، انواع، سیم کشی و مقایسه

در این مقاله می آموزید که RCCB چیست، چگونه کار می کند و قسمت های اصلی داخل آن که حفاظت را ممکن می سازد.همچنین رتبه بندی آن، انواع مختلف، ایده های اولیه سیم کشی و نحوه مقایسه آن با دیگر بریکرها را نیز خواهید فهمید.کاربردهای عملی در خانه ها، فضاهای تجاری، کارخانه ها و مناطق مستعد رطوبت نیز پوشش داده شده است تا بتوانید اهمیت آن را به وضوح ببینید.

کاتالوگ

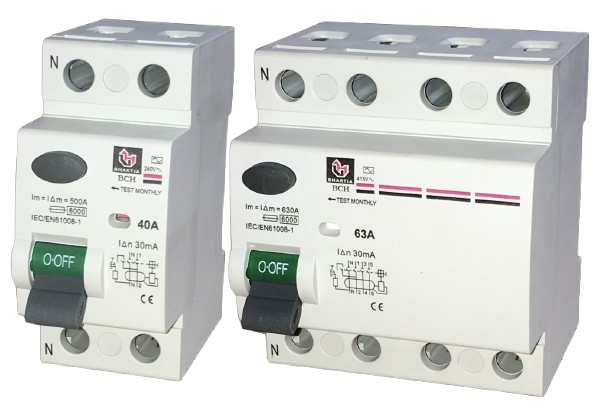

شکل 1. قطع کننده مدار جریان باقیمانده (RCCB)

مدار شکن جریان باقیمانده چیست؟

قطع کننده مدار جریان باقیمانده (RCCB) یک وسیله ایمنی الکتریکی است که برای محافظت از شما در برابر شوک الکتریکی و جلوگیری از آتش سوزی ناشی از جریان نشتی استفاده می شود.به طور مداوم جریان عبوری از سیم های برق و نول را بررسی می کند و در صورت تشخیص اختلاف ناایمن، برق را قطع می کند.اصطلاح جریان باقیمانده به معنای مقدار کمی جریان الکتریکی است که به دلیل نقص عایق یا تماس تصادفی از مسیر مدار عادی خارج می شود.RCCB معمولاً در منازل، ادارات و پانل های صنعتی برای بهبود ایمنی الکتریکی نصب می شود.هدف اصلی آن قطع سریع برق قبل از آسیب یا آسیب است.

اصل کار RCCB

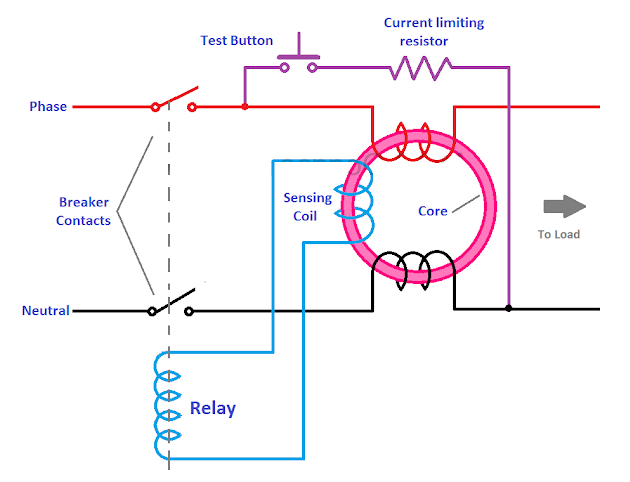

شکل 2. اصل کار RCCB

یک RCCB با نظارت بر تعادل جریان بین هادی فاز و خنثی کار می کند.در شرایط عادی، جریان ورودی از سیم فاز برابر با جریان برگشتی از سیم خنثی است.اگر فردی یک قسمت زنده را لمس کند یا یک مسیر نشتی ظاهر شود، مقداری جریان به سمت زمین می ریزد و عدم تعادل ایجاد می کند.مکانیزم حسگر داخل RCCB فوراً این تفاوت را تشخیص داده و سیستم قطع را فعال می کند.هنگامی که عدم تعادل از سطح حساسیت تنظیم شده فراتر رفت، بریکر مدار را در عرض میلی ثانیه قطع می کند.این واکنش سریع خطر برق گرفتگی و آتش سوزی الکتریکی را کاهش می دهد.

ساخت RCCB

یک RCCB با چندین جزء داخلی ساخته شده است که با هم کار می کنند تا نشت را تشخیص دهند و برق را به طور ایمن قطع کنند.این قطعات برای دوام و محافظت در داخل یک محفظه عایق قالبی قرار گرفته اند.

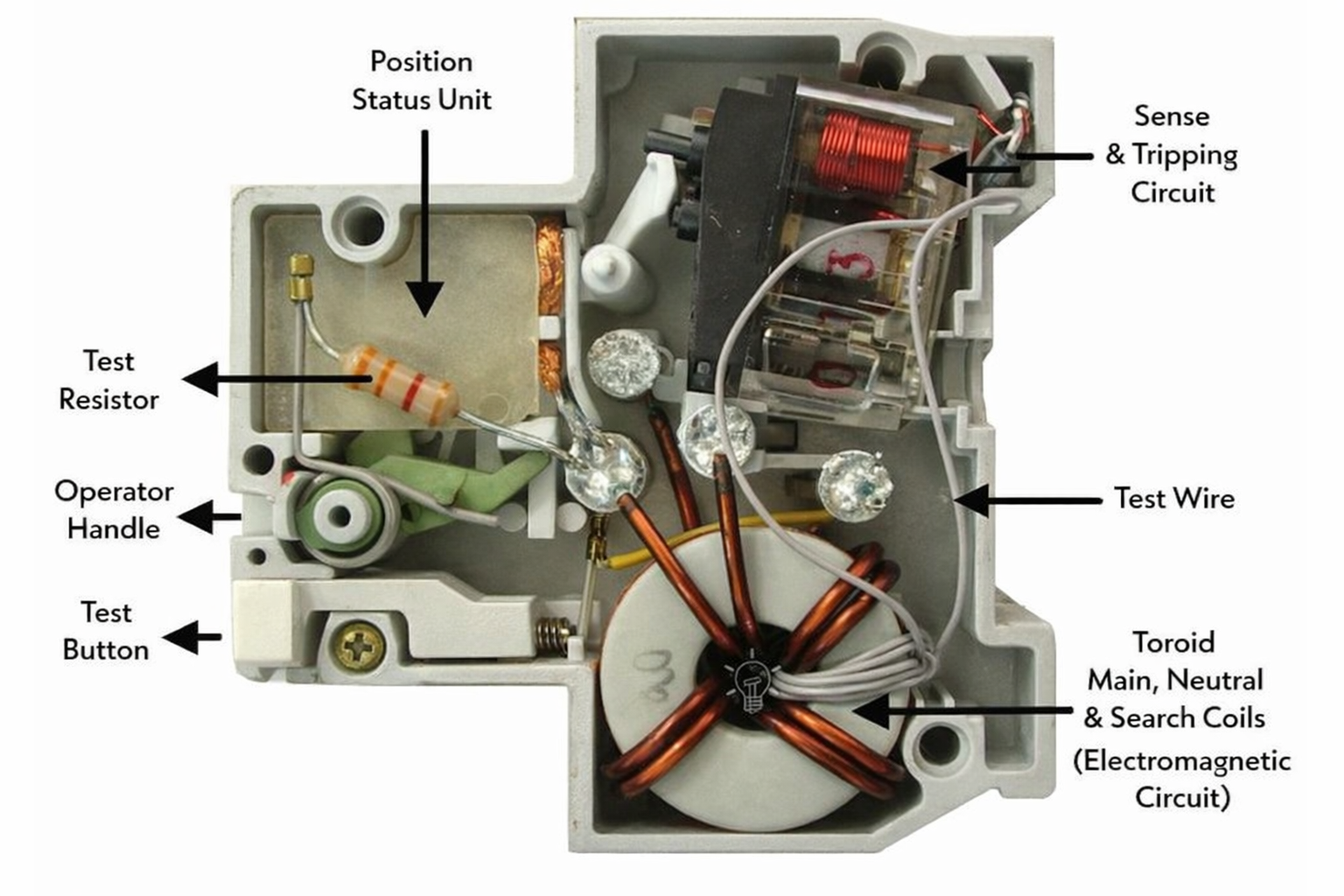

شکل 3. ساخت داخلی RCCB

• هسته (هسته حلقوی)

هسته یک حلقه مغناطیسی دایره ای است که از مواد با نفوذپذیری بالا ساخته شده است.این به عنوان رسانه حسگر اصلی که در آن هادی های فاز و خنثی از آن عبور می کنند عمل می کند.این هسته به تشخیص عدم تعادل مغناطیسی در هنگام وقوع جریان نشتی کمک می کند.

• سیم پیچ حسگر

سیم پیچ حسگر در اطراف هسته حلقوی پیچیده می شود و وظیفه تشخیص تغییرات در شار مغناطیسی را بر عهده دارد.هنگامی که عدم تعادل ظاهر می شود، یک سیگنال الکتریکی کوچک تولید می کند.سپس از این سیگنال برای راه اندازی مکانیسم قطع استفاده می شود.

• رله / مکانیزم ترمپ

رله سیگنال را از سیم پیچ حسگر دریافت می کند و به صورت مکانیکی کنتاکت های مدار را باز می کند.این برای پاسخ سریع برای اطمینان از قطع فوری طراحی شده است.این جزء از قرار گرفتن طولانی مدت در معرض نشت جریان خطرناک جلوگیری می کند.

• دکمه تست

دکمه تست یک ویژگی ایمنی دستی است که در پنل جلویی قرار دارد.فشار دادن آن یک جریان نشتی مصنوعی کوچک ایجاد می کند تا بررسی شود که آیا RCCB به درستی کار می کند یا خیر.این کمک می کند تا بررسی شود که سیستم حفاظتی به درستی کار می کند.

• دسته اپراتور

دسته اپراتور اجازه می دهد تا RCCB را به صورت دستی روشن یا خاموش کنید.همچنین پس از یک رویداد سفر، شکن را ریست می کند.این دسته کنترل و نشانگر وضعیت قابل مشاهده را فراهم می کند.

رتبه بندی و مشخصات RCCB

پارامتر	مشخصات
جریان رتبه‌بندی شده (در)	16 A, 25 A, 40 A, 63 A
حساسیت / جریان باقیمانده نامی (IΔn)	10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر
ولتاژ نامی	230 ولت / 240 ولت (تک فاز)، 400 ولت / 415 ولت (سه فاز)
فرکانس	50 هرتز / 60 هرتز
تعداد لهستانی ها	2 قطب، 4 قطب
ظرفیت شکستن	6 کیلو آمپر - 10 کیلو آمپر
زمان عملیات	≤ 30 میلی ثانیه
ولتاژ عایق (Ui)	500 V
ولتاژ مقاومت در برابر ضربه	4 کیلو ولت
زندگی مکانیکی	10000 عملیات
زندگی الکتریکی	5000 عملیات
مدرک حفاظتی	IP20 / IP40
نوع نصب	ریل DIN
انطباق استاندارد	IEC 61008-1
دمای عملیاتی محیط	-5 درجه سانتیگراد تا +40 درجه سانتیگراد

انواع مدارشکن جریان باقیمانده

AC RCCB را تایپ کنید

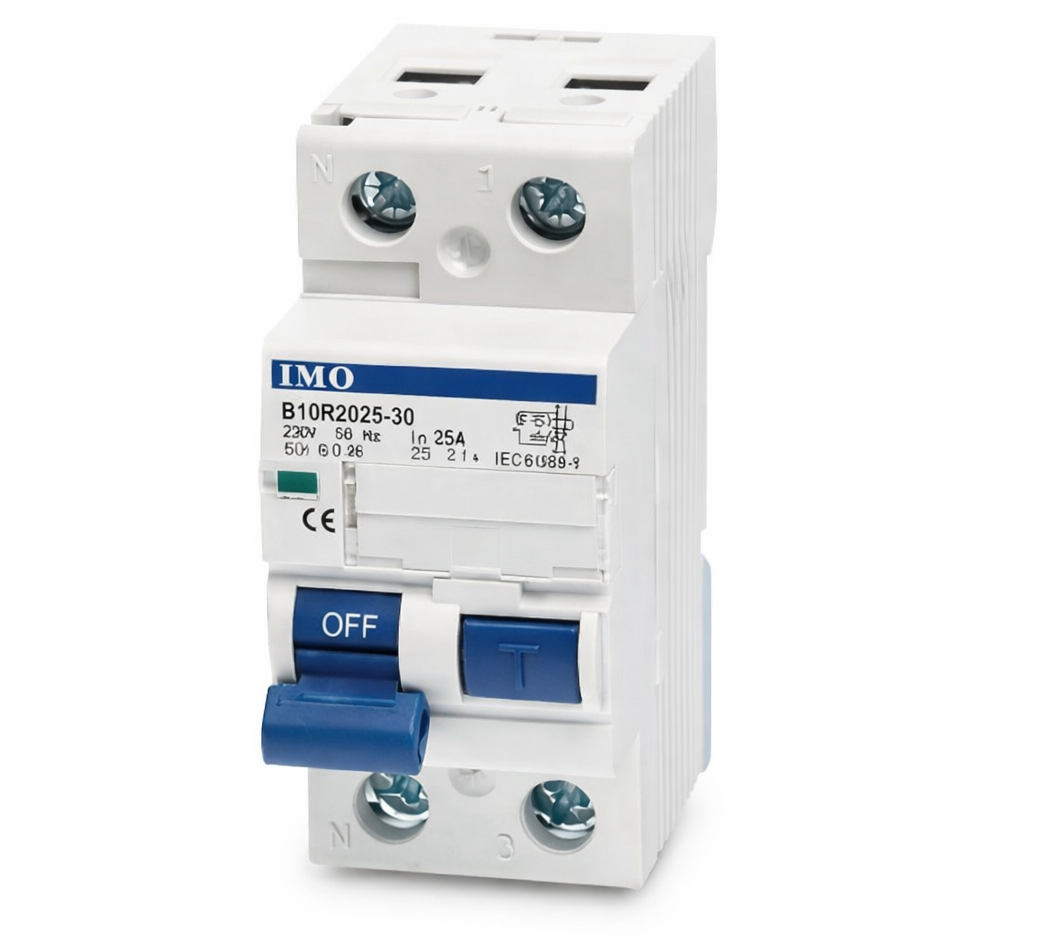

شکل 4. نوع AC RCCB

نوع AC RCCB یک وسیله حفاظتی است که فقط برای تشخیص نشت جریان متناوب خالص (AC) طراحی شده است.هنگامی که یک جریان خطای سینوسی AC به دلیل شکست عایق یا تماس تصادفی به زمین می ریزد عمل می کند.در شکل، دستگاه متصل به بارهای مسکونی استاندارد نشان داده شده است که در آن تنها از وسایل اولیه AC استفاده می شود.این نوع معمولاً در مدارهای روشنایی، فن ها و سیستم های سیم کشی ساده خانگی نصب می شود.به نشتی ناگهانی AC به سرعت واکنش نشان می دهد و منبع تغذیه را در چند میلی ثانیه قطع می کند.RCCB های نوع AC برای محیط هایی که مبدل های الکترونیکی یا تجهیزات تولید کننده DC وجود ندارند مناسب هستند.به دلیل توانایی تشخیص متمرکز آن، ایمنی مقرون به صرفه و قابل اعتمادی را برای تاسیسات الکتریکی اساسی فراهم می کند.

نوع A RCCB

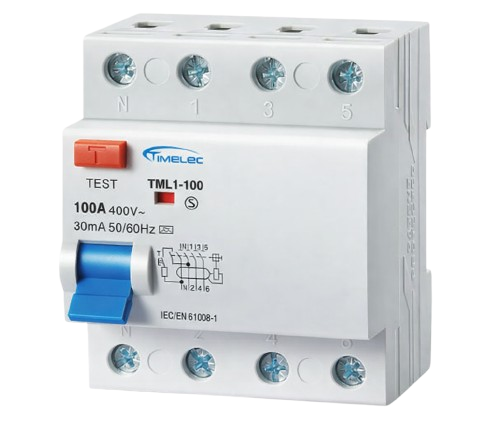

شکل 5. نوع A RCCB

RCCB نوع A یک قطع کننده ایمنی است که می تواند هم نشت AC خالص و هم نشتی جریان مستقیم ضربانی (DC) را تشخیص دهد.این برای مدارهایی طراحی شده است که شامل دستگاه های الکترونیکی است که ممکن است اجزای DC کوچکی تولید کند.در شکل، RCCB به بارهای خانگی و اداری ترکیبی مانند ماشین لباسشویی، کامپیوتر و سیستم های روشنایی LED متصل است.این نوع حفاظت را در جایی که الکترونیک مدرن درگیر است بهبود می بخشد زیرا شکل موج های جریان نامنظم را حس می کند.RCCB های نوع A به سرعت به عیوب نشتی پاسخ می دهند بدون اینکه تحت تأثیر نویز الکتریکی جزئی قرار گیرند.آنها به طور گسترده در پانل های مسکونی و تجاری که درایوهای با سرعت متغیر یا منابع تغذیه سوئیچینگ وجود دارد استفاده می شوند.قابلیت تشخیص گسترده‌تر آن را نسبت به مدل‌های فقط AC در سیستم‌های الکتریکی مدرن تطبیق‌پذیرتر می‌کند.

نوع B RCCB

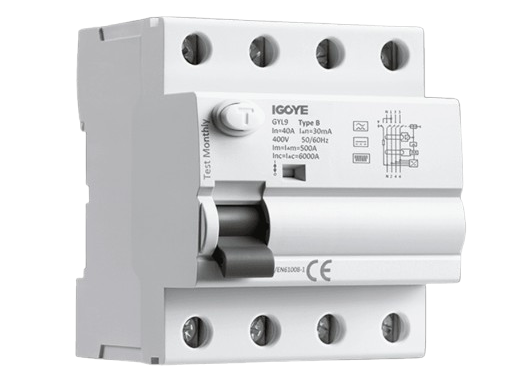

شکل 6. نوع B RCCB

RCCB نوع B یک دستگاه جریان باقیمانده پیشرفته است که قادر به تشخیص جریانهای AC، DC ضربانی، DC صاف و جریانهای نشتی فرکانس بالا است.این برای سیستم های الکتریکی پیچیده ای طراحی شده است که شامل اینورترها، درایوهای فرکانس متغیر و ایستگاه های شارژ وسایل نقلیه الکتریکی است.در شکل، RCCB در یک پیکربندی چند فازی متصل به تجهیزات صنعتی و پیشرفته نشان داده شده است.این نوع حتی زمانی که جریان های نشتی غیر خطی یا پیوسته هستند، خاموش شدن قابل اعتماد را حفظ می کند.RCCB های نوع B معمولاً در سیستم های انرژی خورشیدی، تأسیسات پزشکی و زیرساخت های EV استفاده می شوند.آنها ایمنی سطح بالایی را در برنامه‌هایی که مبدل‌های الکترونیکی و اجزای DC مهم هستند، فراهم می‌کنند.به دلیل گستره تشخیص گسترده آن، جامع ترین طبقه بندی RCCB برای تاسیسات پیشرفته در نظر گرفته می شود.

نمودار سیم کشی و نصب RCCB

شکل 7. نمودار سیم کشی و نصب RCCB

نمودارهای سیم کشی RCCB نحوه اتصال خارجی دستگاه را برای اطمینان از عملکرد ایمن نشان می دهد.شکل هر دو اتصال RCCB تک فاز و سه فاز را نشان می دهد، جایی که هادی های فاز و خنثی قبل از رسیدن به بار از ترمینال های دستگاه عبور می کنند.جهت گیری صحیح ترمینال مهم است زیرا معکوس کردن مستقیم و خنثی می تواند باعث رفتار نامناسب ترمیم شود.

در سیستم های تک فاز، از دو قطب استفاده می شود، در حالی که سیستم های سه فاز معمولاً به چهار قطب از جمله خنثی نیاز دارند.این نمودار همچنین توزیع مدارها را در بارهای مختلف بعد از RCCB برجسته می کند.سیم کشی مناسب تشخیص دقیق نشتی را تضمین می کند و از سفرهای نادرست جلوگیری می کند.این نمودارهای نصب به عنوان یک راهنمای بصری برای راه اندازی ایمن و استاندارد تابلو برق عمل می کنند.

RCCB در مقابل MCB در مقابل ELCB

این دستگاه ها اغلب با هم مقایسه می شوند زیرا همه آنها محافظ مدار هستند ابزارهای موجود در تابلوهای برقبا این حال، آنها در برابر محافظت می کنند انواع خطاهای الکتریکی

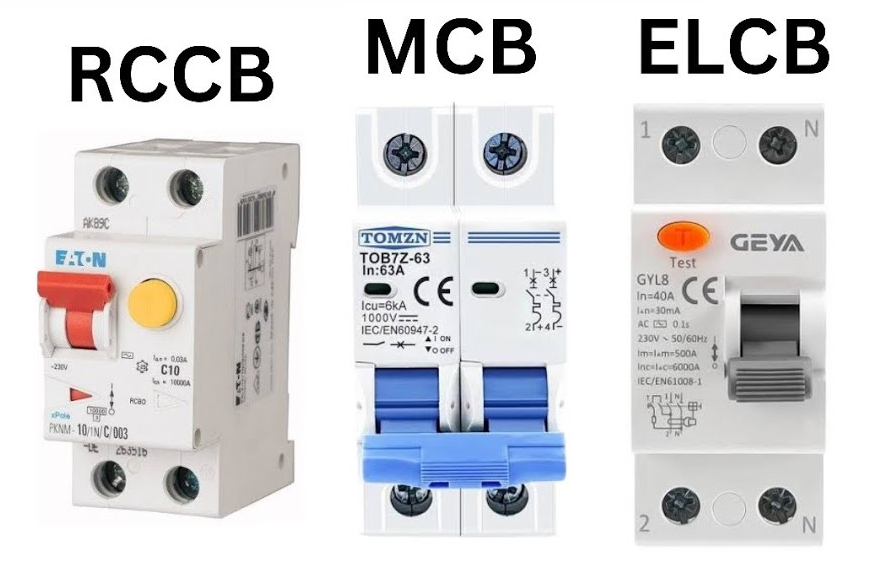

شکل 8. RCCB در مقابل MCB در مقابل ELCB

پارامتر	RCCB	MCB	ELCB
عملکرد اصلی	جریان نشتی معمولاً 10-300 میلی آمپر است	سفر با جریان اضافه معمولاً 6-63 A	حرکت در ولتاژ زمین معمولاً 40-60 ولت است
آستانه حفاظت از شوک الکتریکی	سطح حفاظت شخصی مشترک 30 میلی آمپر	بدون آستانه سفر شوک تعریف شده	برد شوک معمولی 50 تا 300 میلی آمپر
محدوده سفر اضافه بار	برای جریان اضافه بار رتبه بندی نشده است	سفر حرارتی تقریبا1.13-1.45 × اینچ	برای جریان اضافه بار رتبه بندی نشده است
برد مدار کوتاه	بدون اتصال کوتاه مغناطیسی	سفر مغناطیسی تقریبا5-10 × اینچ	بدون اتصال کوتاه مغناطیسی
نوع تشخیص عیب	عدم تعادل فعلی بین فاز و خنثی	جریان اضافی خط بالاتر از مقدار نامی	افزایش ولتاژ بین زمین و نول
ولتاژ عملیاتی	230 ولت / 400 ولت متناوب	230 ولت / 400 ولت متناوب	230 ولت AC
سطوح حساسیت معمولی	10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر	در mA بیان نمی شود	30 میلی آمپر - 300 میلی آمپر
زمان پاسخگویی	≤ 30 ms در 30 میلی آمپر	100-500 ms بسته به خطا	100-300 میلی ثانیه معمولی
محدوده فعلی رتبه‌بندی شده	16 A - 100 A	1 A - 125 A	16 A - 63 A
فرکانس	50/60 هرتز	50/60 هرتز	50/60 هرتز
سیم کشی مورد نیاز است	فاز + خنثی	فقط فاز (خنثی اختیاری در DP)	فاز + زمین
مرجع استاندارد	IEC 61008-1	IEC 60898-1	IEC 61008 / IEC 1008 قدیمی تر
زندگی مکانیکی	10000 عملیات معمولی	20000 عملیات معمولی	8000-10000 عملیات
ظرفیت شکستن	6 کیلو آمپر - 10 کیلو آمپر	4.5 کیلو آمپر - 10 کیلو آمپر	3 کیلو آمپر - 6 کیلو آمپر
نقطه نصب مشترک	تابلوی توزیع اصلی	خط مدار شعبه	پانل های قدیمی گسل زمین

RCCB در مقابل RCBO

این بخش RCCB و RCBO را با هم مقایسه می‌کند، زیرا هر دو قطع کننده ایمنی مدرن هستند، اما سطوح مختلفی از حفاظت را ارائه می‌دهند.

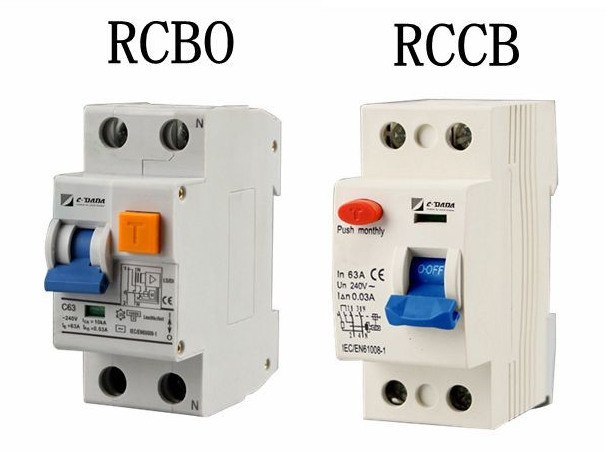

شکل 9. RCCB در مقابل RCBO

ویژگی ها	RCCB	RCBO
نام کامل	مدار شکن جریان باقیمانده	جریان شکن باقیمانده با اضافه جریان
حساسیت سفر به نشتی	10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر	10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر
محدوده سفر اضافه بار	برای جریان اضافه بار رتبه بندی نشده است	سفر حرارتی تقریبا1.13-1.45 × اینچ
برد مدار کوتاه	بدون عنصر اتصال کوتاه مغناطیسی	سفر مغناطیسی تقریبا5-10 × اینچ
محدوده فعلی رتبه‌بندی شده	16 A - 100 A	6 A - 63 A
ولتاژ عملیاتی	230 ولت / 400 ولت متناوب	230 ولت / 400 ولت متناوب
فرکانس	50/60 هرتز	50/60 هرتز
تعداد لهستانی ها	2P، 4P	1P+N، 2P
عرض ماژول معمولی (DIN)	36-72 میلی متر	18-36 میلی متر
زمان پاسخگویی (نشتی)	≤ 30 ms در 30 میلی آمپر	≤ 30 ms در 30 میلی آمپر
ظرفیت شکستن	6 کیلو آمپر - 10 کیلو آمپر	4.5 کیلو آمپر - 10 کیلو آمپر
مرجع استاندارد	IEC 61008-1	IEC 61009-1
زندگی مکانیکی	10000 عملیات معمولی	10000-20000 عملیات معمولی
نقطه نصب معمولی	تابلوی توزیع اصلی	مدار انشعاب نهایی
پوشش حفاظتی	فقط خطاهای نشت زمین	نشتی + اضافه بار + اتصال کوتاه

کاربردهای قطع کننده مدار جریان باقیمانده

1. خانه های مسکونی

RCCB ها در تابلوهای توزیع خانگی نصب می شوند تا خطر برق گرفتگی ناشی از سیم کشی آسیب دیده یا وسایل معیوب را کاهش دهند.آنها نشت را در مدارهای روشنایی و پریزهای مورد استفاده هر روز نظارت می کنند.این یک لایه ایمنی اضافی برای استفاده منظم از برق خانگی اضافه می کند.

2. ساختمان های تجاری

فضاهای تجاری مانند دفاتر، مراکز خرید و امکانات عمومی از RCCB برای بهبود ایمنی الکتریکی برای ساکنان استفاده می کنند.آنها خطر تصادفات الکتریکی را در مناطق پرتردد کاهش می دهند.قابلیت تردد سریع آنها از انطباق با استانداردهای ایمنی پشتیبانی می کند.

3. تاسیسات صنعتی

کارخانه‌ها و کارگاه‌های صنعتی از RCCB برای مدیریت خطرات نشت در اطراف ماشین‌آلات و تجهیزات موتوردار استفاده می‌کنند.آنها به حفظ شرایط کار ایمن تر در جایی که بارهای الکتریکی زیاد است کمک می کنند.این به عملکرد سیستم با ثبات تر و ایمن تر کمک می کند.

4. مناطق مرطوب و در فضای باز

مکان هایی که در معرض رطوبت هستند، از جمله حمام، آشپزخانه، استخر، و تأسیسات در فضای باز، معمولاً به دلیل احتمال نشتی بیشتر از RCCB استفاده می کنند.این محیط ها بیشتر مستعد خرابی عایق و تماس تصادفی هستند.RCCB ها در چنین شرایطی حفاظت الکتریکی بیشتری را ارائه می دهند.

نتیجه گیری

RCCB ها با بررسی مداوم جریان جریان و قطع برق در صورت ظاهر شدن نشتی به شما کمک می کنند که ایمن بمانید.اجزای داخلی، رتبه بندی مناسب و انواعی مانند AC، A و B به شما این امکان را می دهد که دستگاه مناسب را با سیستم الکتریکی خود مطابقت دهید.دانستن سیم کشی صحیح و تفاوت بین RCCB، MCB، ELCB، و RCBO به شما کمک می کند تا حفاظت بهتری را انتخاب کنید.از آنجایی که آنها به سرعت واکنش نشان می دهند و در بسیاری از محیط ها کار می کنند، RCCB ها بخشی ضروری از ایمنی الکتریکی روزمره هستند.
