راکتور جریان پلاگین: اصول ، ویژگی ها و برنامه ها

این راهنما به راکتورهای جریان پلاگین (PFRS) ، یک ابزار اصلی در مهندسی شیمیایی است که به کنترل واکنشهای شیمیایی به طور مؤثر در یک لوله یا لوله کمک می کند.بر خلاف سایر راکتورهای که همه چیز را مخلوط می کنند ، PFR ها همه چیز را به راحتی در یک جهت جریان می دهند ، که برای اطمینان از اینکه واکنش های درست درست اتفاق می افتد بسیار عالی است.این بدان معناست که آنها می توانند در ساخت محصولات به طور مداوم و ایمن ، به ویژه در صنایعی مانند داروسازی ، پالایش نفت و پلاستیک ، واقعاً خوب باشند.ما خواهیم دید که چگونه PFR ها کار می کنند ، چرا آنها اغلب از انواع دیگر راکتورها و نوع کارهایی که واقعاً در آن خوب هستند ، بهتر هستند.

کاتالوگ

راکتور جریان پلاگین چیست؟

بوها راکتور جریان پلاگین (PFR)، همچنین به عنوان یک راکتور جریان پیستون شناخته می شود ، ابزاری مهم در مهندسی شیمی است که برای مطالعه نحوه واکنش های شیمیایی در داخل یک لوله طولانی استفاده می شود.در این نوع راکتور ، مایعات در یک انتها پمپ می شوند و به طور پیوسته از طریق لوله به سمت انتهای دیگر با سرعت ثابت حرکت می کنند.جریان صاف و یکنواخت است ، بدون اینکه در طول مسیر چرخش یا مخلوط کند.این بدان معنی است که مایعات در لایه ها یا شاخه های جداگانه حرکت می کنند و مراحل مختلف واکنش را از هم جدا می کنند.به عبارت دیگر ، مایعاتی که زودتر وارد لوله می شوند همیشه از مایعاتی که بعداً وارد می شوند جلوتر هستند و با حرکت در کنار هم با یکدیگر مخلوط نمی شوند.این امر به کنترل واکنش شیمیایی کمک می کند زیرا واکنش دهنده ها به ترتیب نگه داشته می شوند و به هر قسمت از واکنش می توانند گام به گام اتفاق بیفتند زیرا مایعات از طریق لوله جریان می یابند.

روش منحصر به فرد که مایعات در PFR حرکت می کنند ، مزایای مهمی برای واکنش های شیمیایی دارد.از آنجا که هیچ مخلوط به عقب وجود ندارد ، هر لایه مایع همان مقدار زمان را در راکتور می گذراند و منجر به یک فرآیند واکنش مداوم می شود.این امر پیش بینی میزان تولید محصول را آسان تر می کند زیرا زمان واکنش برای هر قسمت از مایعات یکسان است.می توانید طول و عرض لوله ، سرعت جریان و دما را برای کنترل واکنش تنظیم کرده و بهترین نتیجه را بدست آورید.راکتورهای جریان پلاگین به ویژه برای واکنش هایی که به دمای بالا نیاز دارند یا گازها را درگیر می کنند ، مفید هستند زیرا جریان پایدار واکنش را تحت کنترل نگه می دارد.آنها معمولاً در صنایعی مانند پالایش نفت ، ساخت پلاستیک و تصفیه گازهای زباله مورد استفاده قرار می گیرند.این طرح همچنین برای تولید در مقیاس بزرگ مفید است زیرا پیش بینی و کنترل آنچه در داخل راکتور اتفاق می افتد آسان تر است.

ویژگی های راکتورهای جریان پلاگین

جریان جهت دار

راکتورهای جریان پلاگین (PFR) با جریان یک طرفه آنها مشخص می شوند ، جایی که واکنش دهنده ها و محصولات منحصراً در جهت رو به جلو در طول طول راکتور حرکت می کنند.این الگوی جریان ساده با طراحی راکتور به عنوان یک مجرای لوله ای حاصل می شود که هرگونه ترکیب پشت عناصر سیال را به حداقل می رساند.در یک PFR ، عناصر سیال ، که اغلب از آنها به عنوان شاخه ها یاد می شود ، هویت خود را در حالی که از طریق راکتور پیشرفت می کنند ، حفظ می کنند ، به این معنی که بین شاخه های مجاور حداقل انتشار وجود دارد.این حرکت منظم برای دستیابی به کنترل دقیق بر روی سینتیک واکنش مهم است زیرا هر پلاگین مجموعه ای منحصر به فرد و قابل پیش بینی از شرایط واکنش را تجربه می کند زیرا از طریق راکتور حرکت می کند.واکنش دهنده ها در ورودی با بالاترین غلظت و تازه ترین محیط شیمیایی روبرو می شوند که می توانند از نظر استراتژیک برای هدایت سرعت واکنش سریع استفاده شوند.

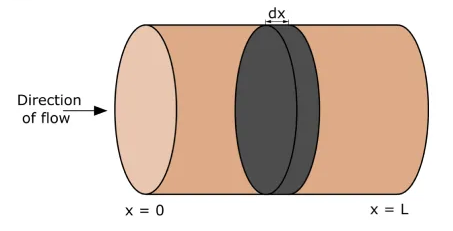

شکل 2. بازنمایی جریان جهت دار جریان پلاگین (PFR)

با پیشرفت شاخه ها ، غلظت واکنش دهنده در حالی که غلظت محصول افزایش می یابد ، کاهش می یابد ، به دنبال یک فرآیند تبدیل پی در پی در طول راکتور.این پیشرفت سیستماتیک برای واکنش هایی که نیاز به کنترل دقیق استوکیومتری یا افراد حساس به نوسانات غلظت دارند ، سودمند است.PFR با جلوگیری از چرخش و حفظ یک جریان جهت دار سازگار ، خطر واکنش های جانبی را که ممکن است در صورت مخلوط کردن یا بازیافت محصولات ممکن است رخ دهد ، کاهش می دهد.این باعث می شود PFR ها برای فرآیندی مانند پلیمریزاسیون ، احتراق یا سنتزهای شیمیایی پیچیده ایده آل باشند.الگوی جریان قابل پیش بینی ، دقت مدل سازی واکنش و مقیاس را افزایش می دهد ، و باعث می شود PFR ها در هر دو تحقیق و کاربردهای صنعتی بسیار ارزشمند باشند.

شیب غلظت

ویژگی مشخص کننده راکتورهای جریان پلاگین ، توسعه یک گرادیان غلظت در طول راکتور است.در ورودی ، واکنش دهنده ها در بالاترین غلظت خود معرفی می شوند و یک نیروی محرکه برای واکنش به آن ایجاد می کنند.با پیشرفت واکنش ، غلظت واکنش دهنده به طور پیوسته کاهش می یابد در حالی که غلظت محصول به طور همزمان افزایش می یابد.این منجر به یک گرادیان غلظت به خوبی تعریف شده می شود که به طور قابل پیش بینی از ورودی به خروجی راکتور تکامل می یابد.این شیب در نزدیکی ورودی شدید است ، جایی که غلظت واکنش دهنده در اوج آنها است و میزان واکنش به دلیل فراوانی واکنش دهنده ها بالاترین است.با استفاده از واکنش دهنده ها ، گرادیان به تدریج صاف می شود و با نزدیک شدن سیستم به تعادل ، میزان واکنش کاهش یافته را منعکس می کند.

عدم وجود مخلوط پشت در PFRS تضمین می کند که هر پلاگین یک محیط غلظت منحصر به فرد را تجربه می کند ، و باعث تبدیل واکنش دهنده کارآمد و پی در پی می شود.گرادیان غلظت برای واکنشهای دارای سینتیک وابسته به غلظت سودمند است ، جایی که میزان واکنش تابعی از غلظت واکنش دهنده است.در چنین مواردی ، غلظت واکنش پذیر بالا در ورودی میزان واکنش اولیه را به حداکثر می رساند و منجر به استفاده کارآمد از واکنش دهنده ها می شود.این مصرف پیشرونده واکنش دهنده ها خطر واکنشهای جانبی نامطلوب را که می تواند در غلظت های میانی رخ دهد ، به حداقل می رساند.برای فرآیندهای مربوط به واکنش های رقابتی ، شیب غلظت می تواند به نفع مسیر محصول مورد نظر باشد.این امر باعث می شود PFR برای فرآیندهای سنتز پیچیده ، مانند صنعت داروسازی یا مواد شیمیایی خوب ، که در آن انتخاب محصول و بهینه سازی عملکرد بسیار مؤثر است ، بسیار مؤثر باشد.

زمان اقامت مداوم

یکی از مهمترین مزایای راکتورهای جریان پلاگین توزیع زمان اقامت یکنواخت است.در یک PFR ، هر یک از پلاگین های واکنش دهنده به همان میزان زمان سفر از طریق راکتور ، از ورودی به خروجی را صرف می کنند.این زمان اقامت یکنواخت تضمین می کند که تمام مولکول های واکنش دهنده در معرض شرایط واکنش یکسان از جمله دما ، فشار و پروفایل غلظت قرار می گیرند.این قوام به این دلیل حاصل می شود که شاخه ها از طریق راکتور به صورت منظم و متوالی و بدون هیچ گونه پراکندگی یا پراکندگی شعاعی حرکت می کنند.در نتیجه ، هیچ تغییری در زمانی که واکنش دهنده ها در داخل راکتور می گذرانند ، وجود ندارد ، که در تضاد آشکار با راکتورهای تانک تحریک شده مداوم (CSTRS) است ، جایی که واکنش دهنده ها به دلیل اختلاط کامل می توانند زمان اقامت گسترده را داشته باشند.

زمان اقامت یکنواخت برای حفظ کیفیت محصول سازگار ، به ویژه در فرآیندهای شیمیایی پیچیده مناسب است.به عنوان مثال ، در واکنش های پلیمریزاسیون ، زمان اقامت مداوم ، طول زنجیره پلیمری یکنواخت و توزیع وزن مولکولی را تضمین می کند و منجر به عملکرد محصول برتر می شود.در سنتز دارویی ، خلوص و قدرت شیمیایی مداوم را برای رعایت نظارتی و اثربخشی محصول تضمین می کند.توزیع زمان اقامت قابل پیش بینی ، مدل سازی جنبشی و مقیاس را ساده می کند و امکان شبیه سازی دقیق رفتار واکنش در مقیاس صنعتی را فراهم می کند.این پیش بینی باعث افزایش کنترل و بهینه سازی فرآیند می شود و منجر به افزایش بهره وری و راندمان هزینه می شود.

راندمان تبدیل بالا

راکتورهای جریان پلاگین به دلیل راندمان تبدیل بالا در هر واحد ، که برتر از رآکتورهای مخزن مداوم (CSTRS) است ، شناخته شده است.در PFRS ، واکنش دهنده ها به طور مداوم در هنگام حرکت از طریق راکتور ، به دنبال یک مسیر واکنش خطی و مترقی ، مصرف می شوند.این مصرف پی در پی غلظت گونه های غیر واکنش پذیر در هر نقطه در طول طول راکتور را به حداقل می رساند و در نتیجه نرخ تبدیل کلی بالاتر می شود.عدم وجود مخلوط پشت اجازه می دهد تا واکنش دهنده ها در طول سفر خود در معرض شرایط واکنش بهینه قرار بگیرند ، حداکثر میزان واکنش را به حداکثر برسانند و تشکیل محصولات جانبی ناخواسته را به حداقل برسانند.این برای واکنشهای سریع یا بسیار دفع حرارتی که برای حفظ ایمنی و یکپارچگی محصول نیاز به کاهش واکنش سریع دارند ، سودمند است.

در چنین مواردی ، طراحی جریان پلاگین با جلوگیری از سنبله های دما موضعی که می تواند منجر به فراری حرارتی یا تخریب محصول شود ، مدیریت گرمای مؤثر را تسهیل می کند.راندمان تبدیل بالای PFRS باعث کاهش حجم راکتور مورد نیاز می شود و منجر به ردپای تجهیزات کوچکتر و هزینه های پایین سرمایه می شود.این کارآیی همچنین به کاهش هزینه های عملیاتی تبدیل می شود ، زیرا انرژی کمتری و مواد اولیه کمتری برای دستیابی به عملکرد محصول مورد نظر لازم است.این امر باعث می شود PFR ها برای کاربردهای صنعتی در مقیاس بزرگ ، مانند فرآوری پتروشیمی ، تولید شیمیایی فله و سیستم های درمانی محیطی جذاب باشند.

عملیات حالت پایدار

راکتورهای جریان پلاگین در شرایط حالت پایدار عمل می کنند و سرعت جریان مداوم ، پروفایل غلظت و توزیع دما را در کل راکتور حفظ می کنند.در عملکرد حالت پایدار ، میزان ورود و جریان جریان ثابت است و از یک روند تولید مداوم و بدون وقفه اطمینان می یابد.این ثبات برای حفظ کیفیت یکنواخت محصول مناسب است ، که در صنایعی مانند پالایش پتروشیمی ، تولید پلیمر و سنتز شیمیایی در مقیاس بزرگ مهم است.ماهیت پایدار PFRS کنترل و اتوماسیون فرآیند را ساده می کند زیرا پارامترهای عملیاتی سیستم با گذشت زمان ثابت باقی می مانند.

این پیش بینی باعث افزایش مقیاس پذیری و قابلیت اطمینان فرآیند ، کاهش پیچیدگی نظارت و تنظیم شرایط واکنش می شود.علاوه بر این ، عملکرد حالت پایدار نوسانات در ترکیب محصول را به حداقل می رساند و از خلوص و کیفیت مداوم شیمیایی برای محصولات با ارزش بالا مانند داروسازی و مواد شیمیایی ویژه اطمینان می دهد.عملکرد حالت پایدار همچنین بهره وری انرژی و بهینه سازی فرآیند را تسهیل می کند ، زیرا شرایط عملیاتی ثابت امکان کنترل دقیق فرآیندهای انتقال حرارتی و جرم را فراهم می کند.این امر باعث می شود PFR ها برای برنامه هایی که نیاز به کنترل محکم بر سینتیک واکنش و انتخاب محصول دارند ، مناسب باشد و بیشتر به صرفه جویی در هزینه و پایداری در تولید شیمیایی کمک کند.

انتقال حرارت کارآمد

راکتورهای جریان پلاگین برای پشتیبانی از انتقال حرارت کارآمد و مدیریت درجه حرارت در واکنشهای گرمازدایی یا اندوترمی طراحی شده اند.الگوی جریان مداوم مانع از ترکیبی از پشت می شود و امکان کنترل دقیق دما را در طول طول راکتور فراهم می کند.این امکان اجرای شیب دما کنترل شده یا استفاده از مبدل های حرارتی را برای بهینه سازی مدیریت حرارتی فراهم می کند.انتقال حرارت مؤثر نه تنها باعث افزایش بهره وری انرژی می شود بلکه انتخاب محصول را افزایش می دهد ، و PFR ها را برای واکنش های حساس به دما ، مانند آنهایی که در سنتز شیمیایی خوب یا فرآیندهای کاتالیزوری هستند ، ایده آل می کند.در واکنشهای بسیار گرمازا ، PFR ها به از بین رفتن گرما کمک می کنند ، از فرار حرارتی و اطمینان از عملکرد ایمن جلوگیری می کنند.در مقابل ، در واکنشهای اندوترمی ، آنها برای حفظ میزان واکنش و راندمان تبدیل ، تأمین گرمای کارآمد را تسهیل می کنند.

تطبیق پذیری در فازها

PFR ها همه کاره هستند و می توانند واکنشهای فاز ، فاز مایع و ناهمگن ، از جمله مواردی که شامل کاتالیزور هستند ، در خود جای دهد.این سازگاری به آنها اجازه می دهد تا در طیف گسترده ای از فرآیندهای شیمیایی مانند اکسیداسیون فاز گازی ، پلیمریزاسیون فاز مایع و هیدروژناسیون کاتالیزوری استفاده شوند.طراحی جریان پلاگین به حداکثر رساندن تماس واکنش پذیر کاتالیزور ، افزایش میزان واکنش و کارآیی کاتالیزور برای کاربردهای صنعتی در پردازش پتروشیمی ، تولید پلیمر و کاتالیز محیطی است.

شماتیک راکتور جریان پلاگین

راکتور جریان پلاگین (PFR) به گونه ای طراحی شده است که در پردازش شیمیایی کارآمد و مفید باشد.معمولاً مانند یک لوله یا لوله باریک و باریک به نظر می رسد که به مواد شیمیایی اجازه می دهد تا از یک انتهای به سمت دیگر به طور پیوسته جریان یابد.در داخل لوله ، هیچ ابزار اختلاط مانند همزن وجود ندارد.به همین دلیل ، مواد شیمیایی مانند پیستون ، بدون مخلوط کردن با هم ، یکنواخت حرکت می کنند.این جریان پایدار کمک می کند تا واکنش ها به طور مساوی اتفاق بیفتد و امکان کنترل خوبی در مورد سرعت آنها را فراهم می کند.این امر باعث می شود PFR ها در کارخانه ها و صنایع شیمیایی بسیار مفید باشند.

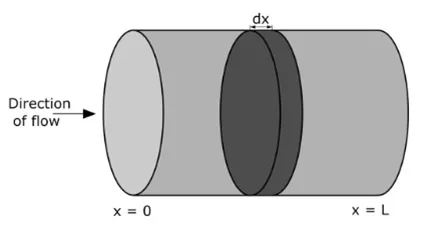

شکل 3. شماتیک راکتور جریان پلاگین

این نمودار یک راکتور جریان پلاگین (PFR) را نشان می دهد ، نوعی راکتور شیمیایی که برای پردازش شیمیایی مداوم طراحی شده است.در این تنظیم ، واکنش دهنده ها در ورودی (x = 0) وارد می شوند و به طور پیوسته از طریق یک لوله استوانه ای به سمت پریز حرکت می کنند (x = l).جریان درون راکتور ساده شده است ، و یک پروفایل سرعت ثابت را حفظ می کند که در آن هر عنصر سیال به موازات محور راکتور و بدون هیچگونه مخلوط پشت حرکت می کند.این ترتیب به واکنش دهنده ها اجازه می دهد تا با پیشرفت در طول راکتور ، به تدریج به محصولات تبدیل شوند.بخش سایه دار به عنوان 𝑑𝑥 یک عنصر حجم ریز در راکتور را نشان می دهد.این برش دیفرانسیل برای مدل سازی واکنشهای شیمیایی موجود در PFR مورد نیاز است ، زیرا با پیشرفت واکنش دهنده ها به ارزیابی تغییرات در میزان واکنش و غلظت کمک می کند.

عدم وجود اختلاط شعاعی ، شرایط جریان پلاگین را حفظ می کند ، و اطمینان می دهد که هر عنصر سیال در طول سفر هویت و ترکیب خود را حفظ می کند.در نتیجه ، میزان غلظت و واکنش در طول طول راکتور متفاوت است اما در هر مقطع یکنواخت باقی می ماند.این ویژگی جریان پلاگین باعث می شود PFR ها برای فرآیندهای شیمیایی که نیاز به کنترل دقیق بر زمان واکنش و تشکیل محصول دارند ، مناسب باشد.از آنجا که تمام عناصر سیال زمان اقامت یکسان دارند ، راکتور کیفیت محصول مداوم و تبدیل واکنش دهنده کارآمد را ارائه می دهد.با توجه به این مزایا ، PFR ها به طور گسترده در تولید شیمیایی ، از جمله کاربردهایی مانند پلیمریزاسیون ، واکنش های فاز گاز و فرآیندهای کاتالیزوری استفاده می شوند.

اصل عملیاتی راکتور جریان پلاگین

یک راکتور جریان پلاگین (PFR) بر روی یک الگوی جریان منحصر به فرد عمل می کند که شرایط واکنش را در طول طول خود سازگار نگه می دارد.این طرح امکان کنترل دقیق بر زمان اقامت ، دما و فشار را فراهم می کند ، و باعث می شود PFR ها برای فرآیندهای شیمیایی که نیاز به مدیریت دقیق واکنش دارند ، بسیار کارآمد باشد.در این بخش به بررسی اصول عملیاتی دقیق PFR ها و اهمیت آنها در پردازش شیمیایی صنعتی می پردازیم.

حرکت مداوم و یکنواخت

در یک راکتور جریان پلاگین (PFR) ، مایعات به طور مداوم و یکنواخت در امتداد یک لوله یا لوله استوانه ای حرکت می کنند و یک الگوی جریان بسیار سازمان یافته ایجاد می کنند.واکنش دهنده ها در یک انتهای راکتور معرفی می شوند و به طور پیوسته به انتهای دیگر جریان می یابند ، جایی که آنها به عنوان محصولات از آنجا خارج می شوند.این طرح پیشرفت یکپارچه از ورودی به خروجی را بدون هیچ گونه وقفه ای در حرکت سیال تضمین می کند.معماری راکتور یک جهت جریان مداوم را حفظ می کند ، و به شدت از مخلوط کردن یا چرخش عقب جلوگیری می کند.این حرکت یک طرفه برای حفظ یکپارچگی شیمیایی واکنش دهنده ها و محصولات در هنگام سفر از طریق راکتور مهم است.یکی از ویژگی های اصلی این الگوی جریان این است که هر بخش کوچک یا پلاگین مایع با حرکت از طریق راکتور ، هویت شیمیایی منحصر به فرد خود را حفظ می کند.این شاخه ها به صورت جانبی با یکدیگر مخلوط نمی شوند و اطمینان حاصل می کنند که ترکیب موجود در هر پلاگین در طول سفر ثابت است.

این جداسازی بخش های سیال شیب غلظت را برای واکنشهای شیمیایی کارآمد حفظ می کند.عدم اختلاط شعاعی همچنین منجر به مشخصات واکنش قابل پیش بینی تر می شود و امکان مدل سازی دقیق و بهینه سازی فرآیندهای شیمیایی را فراهم می آورد.الگوی جریان ساده در یک PFR تلاطم و حرکت هرج و مرج را به حداقل می رساند ، که به حفظ یکپارچگی جریانهای واکنش دهنده کمک می کند.این جریان منظم از راندمان تبدیل بالا پشتیبانی می کند زیرا واکنش دهنده ها به طور مداوم شرایط واکنش مشابهی را که از طریق راکتور عبور می کنند تجربه می کنند.عدم وجود مخلوط پشت تضمین می کند که زمان اقامت هر پلاگین یکسان است و منجر به قرار گرفتن یکنواخت در دما و فشار می شود.این یکنواختی نرخ واکنش را افزایش داده و انتخاب محصول را بهبود می بخشد و در نتیجه یک فرآیند شیمیایی کنترل شده تر و کارآمدتر ایجاد می شود.با توجه به کنترل دقیق بر روی الگوهای جریان و شرایط واکنش ، PFR ها برای واکنش هایی که برای دستیابی به بازده بالا و انتخابی نیاز به یک محیط ثابت دارند مناسب هستند.

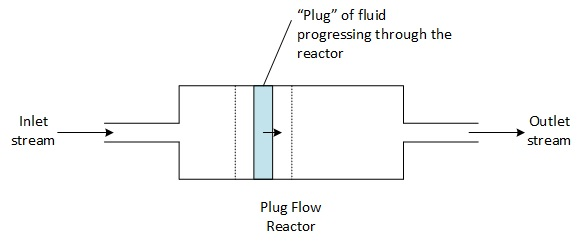

شکل 4. راکتور جریان پلاگین (PFR) جریان مداوم و پیشرفت واکنش

توانایی راکتور در حفظ عملکرد حالت پایدار با حداقل نوسانات غلظت یا دما ، آن را به یک انتخاب ایده آل برای صنایع شیمیایی و دارویی تبدیل می کند.در این بخش ها ، حفظ قوام و کیفیت محصول مهم است ، و عملکرد قابل پیش بینی PFRS از این الزامات به طور مؤثر پشتیبانی می کند. مقیاس پذیری PFRS باعث افزایش بیشتر ابزار آنها در کاربردهای صنعتی می شود.طراحی ماژولار آنها امکان تنظیم آسان طول و قطر راکتور را فراهم می کند تا ظرفیت های مختلف تولید را در خود جای دهد.این انعطاف پذیری ، همراه با ویژگی های جریان کارآمد آنها ، PFR ها را به گزینه ای ارجح برای پردازش مداوم در مقیاس بزرگ تبدیل می کند.در نتیجه ، آنها به طور گسترده ای در فرآیندهای مانند پلیمریزاسیون ، هیدروژناسیون و واکنشهای کاتالیزوری مورد استفاده قرار می گیرند ، جایی که حفظ یک محیط واکنش کنترل شده برای کیفیت محصول و راندمان فرآیند نیاز است.

مزایای تحولات شیمیایی

راکتورهای جریان پلاگین (PFR) چندین مزیت برای تحولات شیمیایی ارائه می دهند.آنها با حفظ سرعت جریان پایدار و جلوگیری از مخلوط کردن پشت ، کنترل واکنش دقیقی را ارائه می دهند ، و اطمینان می دهند که هر یک از پلاگین های واکنش دهنده شرایط واکنش مداوم را تجربه می کنند.این کارآیی را تقویت می کند و فرآورده های جانبی را به حداقل می رساند ، که برای واکنشهای حساس مانند اکسیداسیون الکل یا تولید رنگدانه مهم است.PFR ها همچنین خلوص و قوام محصول بالایی را ارائه می دهند زیرا همه واکنش دهنده ها تحت همان زمان و شرایط واکنش قرار می گیرند.آنها با جلوگیری از مخلوط کردن پشت ، آنها انتخاب را بهبود می بخشند و واکنش های جانبی ناخواسته را کاهش می دهند و آنها را برای فرآیندهای شیمیایی پیچیده ایده آل می کنند.علاوه بر این ، PFR ها از تولید مداوم ، به حداقل رساندن خرابی و کاهش هزینه ها پشتیبانی می کنند ، که باعث افزایش کارایی در تولید در مقیاس بزرگ می شود.مقیاس پذیری و انعطاف پذیری آنها امکان تنظیم آسان نرخ جریان و ابعاد راکتور را فراهم می کند ، و از نتایج مداوم از مقیاس خلبان تا تولید در مقیاس کامل اطمینان می یابد.این مزایا باعث می شود PFR ها به یک انتخاب ارجح برای تحولات شیمیایی کنترل شده در صنایعی که نیاز به دقت و کارآیی بالایی دارند ، انتخاب کند.

جریان یکنواخت و پیشرفت واکنش

راکتورهای جریان پلاگین (PFR) برای حفظ یک جریان یکنواخت طراحی شده اند و اطمینان حاصل می کنند که تمام ذرات واکنش دهنده از طریق راکتور با همان سرعت حرکت می کنند.این یکنواختی تضمین می کند که هر پلاگین بی نهایت مایع ، حاوی مولکول های واکنش دهنده ، زمان اقامت یکسان هنگام حرکت از ورودی به خروجی.در نتیجه ، هر مولکولی که وارد راکتور می شود در معرض شرایط واکنش مداوم ، از جمله دما ، فشار و شیب غلظت قرار می گیرد ، زیرا در مسیر واکنش پیشرفت می کند.این الگوی جریان یکنواخت تغییرات در نرخ واکنش را به حداقل می رساند و منجر به تحولات شیمیایی قابل پیش بینی و قابل کنترل تر می شود.و از آنجا که در هر پلاگین مخلوط جانبی وجود ندارد ، مشخصات غلظت به شدت در طول طول راکتور تعریف می شود و امکان کنترل دقیق بر سینتیک واکنش و نرخ تبدیل را فراهم می کند.این ویژگی باعث می شود PFRS برای انجام واکنش هایی که برای دستیابی به بازده بهینه نیاز به مدیریت زمان اقامت دقیق دارند ، سودمند باشد.

الگوی جریان پلاگین در PFR ها به طور موثری ترکیب پشت یا چرخش واکنش دهنده ها را از بین می برد ، یک مسئله مشترک در سایر انواع راکتور مانند راکتورهای مخزن مداوم (CSTR).PFR با جلوگیری از هرگونه تعامل بین واکنش دهنده ها در مراحل مختلف تبدیل ، باعث افزایش بازده واکنش می شود و از ترکیب محصول یکنواخت تر اطمینان می دهد.این عدم ترکیب پشتی همچنین تشکیل محصولات جانبی ناخواسته را به حداقل می رساند ، زیرا واکنش دهنده ها نمی توانند زودرس با واسطه های واکنش پیشرفته تر یا محصولات نهایی ارتباط برقرار کنند.محیط واکنش یکنواخت حاصل برای سیستم های شیمیایی پیچیده برای انتخاب و خلوص محصول مفید است.در نتیجه ، PFR ها به طور گسترده ای در صنایعی که نیاز به سنتز شیمیایی با دقت بالا دارند ، مانند داروسازی و مواد شیمیایی تخصصی استفاده می شود.توانایی آنها در حفظ شرایط واکنش مداوم ضمن جلوگیری از آلودگی متقابل بین مراحل واکنش ، اهمیت آنها را در فرآیندهای مهندسی شیمی مدرن نشان می دهد.

بهینه سازی سینتیک واکنش

در یک راکتور جریان پلاگین (PFR) ، زمانی که هر گروه از مولکولهای واکنش دهنده در داخل راکتور خرج می کنند ، سازگار است ، که برای به دست آوردن بهترین نرخ واکنش و راندمان تبدیل بالا بسیار مهم است.در یک PFR ، واکنش دهنده ها به عنوان شاخه های جداگانه ای وارد می شوند که از طریق راکتور با همان سرعت حرکت می کنند ، به این معنی که هر پلاگین شرایط مشابهی مانند دما و فشار را تجربه می کند.این قرار گرفتن در معرض حتی امکان کنترل دقیق را در مورد اینکه واکنش تا چه حد پیش می رود و چه محصولاتی ساخته می شود ، امکان پذیر می کند.از آنجا که هر پلاگین همان درمان را انجام می دهد ، احتمال واکنش های جانبی ناخواسته یا تغییرات در کیفیت محصول بسیار کاهش می یابد.این باعث می شود PFR ها برای واکنش هایی که نسبت به تغییر در دما ، فشار یا زمان حساس هستند مفید باشد.PFR با فراهم کردن یک محیط پایدار و قابل پیش بینی ، به دستیابی به نتایج واکنش مداوم و قابل اعتماد کمک می کند و منجر به بهینه سازی میزان واکنش می شود.

PFR همچنین از مخلوط کردن واکنش دهنده ها در طول مسیر جریان جلوگیری می کند ، که به کنترل موثرتر واکنش کمک می کند.بر خلاف راکتورهای مخزن هم زده (CSTR) ، جایی که واکنش دهنده ها به طور مداوم مخلوط می شوند ، PFR ها یک جریان پایدار را حفظ می کنند که در آن واکنش دهنده ها بدون مخلوط کردن با شاخه های پشت یا جلوتر از آنها حرکت می کنند.این تضمین می کند که واکنش دهنده ها به تدریج در هنگام حرکت از طریق راکتور به محصولات تبدیل می شوند و این به جلوگیری از واکنش بیش از حد یا کمبود عمل کمک می کند.این کنترل دقیق بر زمان و غلظت واکنش ، انتخاب را برای محصول مورد نظر بهبود می بخشد و در نتیجه بازده بالاتر و راندمان کلی بهتر می شود.این سطح کنترل برای واکنشهای پیچیده ای که گونه های میانی ایجاد می کنند مهم است ، زیرا به مدیریت دقیق این واسطه ها اجازه می دهد تا از واکنش های جانبی ناخواسته جلوگیری کنند.به همین دلیل ، PFR ها به طور گسترده در صنایعی استفاده می شوند که انتخاب بالا ، بهره وری و کیفیت محصول سازگار مورد نیاز است.

پروفایل دمای یکنواخت و فشار

الگوی جریان پایدار مشخصه راکتورهای جریان پلاگین (PFR) باعث می شود دمای یکنواخت و پروفایل فشار در کل طول راکتور باشد.این یکنواختی در جلوگیری از نقاط داغ موضعی یا مناطق سرد که می توانند بر نرخ واکنش و کیفیت محصول تأثیر منفی بگذارند ، مفید است.در فرآیندهای شیمیایی ، تغییرات دما می تواند به میزان واکنش ناهموار منجر شود و باعث ایجاد فرآورده های جانبی نامطلوب یا بازده محصول متناقض می شود.با حفظ مشخصات دمای ثابت ، PFR ها کنترل دقیق تری بر سینتیک واکنش را امکان پذیر می کنند ، و اطمینان حاصل می کنند که واکنشهای شیمیایی با سرعت مورد نظر پیش می روند.این کنترل برای واکنشهای بسیار گرمازدایی یا درون گرمی مفید است ، جایی که حتی نوسانات دما جزئی می تواند منجر به واکنش های فراری یا تبدیل ناقص شود.توزیع دمای یکنواخت به افزایش ایمنی ، قوام محصول و قابلیت اطمینان کلی فرآیند کمک می کند.

علاوه بر یکنواختی دما ، الگوی جریان پایدار در PFR ها همچنین پروفایل فشار مداوم را در طول طول راکتور تضمین می کند.یک محیط فشار پایدار به حفظ سرعت جریان مورد نظر و غلظت واکنش دهنده برای دستیابی به راندمان تبدیل بهینه کمک می کند.این قوام باعث افزایش کارآیی گرما و انتقال جرم می شود و به واکنش دهنده ها اجازه می دهد تا به طور مساوی با کاتالیزور یا محیط واکنش ارتباط برقرار کنند.انتقال جرم بهبود یافته شیب غلظت را به حداقل می رساند ، که در غیر این صورت می تواند میزان واکنش و راندمان تبدیل را پایین بیاورد.پروفایل فشار و دما یکنواخت استرس مکانیکی را در دیواره های راکتور ، طولانی شدن عمر تجهیزات و کاهش هزینه های نگهداری کاهش می دهد.درمجموع ، توانایی PFR برای حفظ درجه حرارت پایدار و شرایط فشار ، بهره وری واکنش و کیفیت محصول را به حداکثر می رساند و ضمن اطمینان از عملکرد ایمن و قابل اعتماد.

کنترل بر انتخاب واکنش

راکتورهای جریان پلاگین (PFR) به دلیل الگوی جریان مداوم و عدم وجود مخلوط پشت ، در کنترل انتخاب واکنش مزایایی را ارائه می دهند.در یک PFR ، واکنش دهنده ها از طریق راکتور به عنوان یک پلاگین حرکت می کنند و موقعیت های نسبی خود را در طول طول راکتور حفظ می کنند.این الگوی جریان یک طرفه امکان پیشرفت قابل پیش بینی واکنش شیمیایی را فراهم می کند ، زیرا واکنش دهنده ها به طور پیوسته در طول راکتور مصرف می شوند.از آنجا که واکنش دهنده ها تخلیه می شوند ، یک گرادیان غلظت به طور طبیعی ایجاد می شود ، که به طور مداوم واکنش را به جلو سوق می دهد.این شیب تضمین می کند که واکنش دهنده ها در هر نقطه در امتداد راکتور در معرض شرایط واکنش بهینه قرار می گیرند و نرخ تبدیل کارآمد را ارتقا می بخشند.جریان منظم احتمال اختلاط زودرس واکنش دهنده ها و محصولات ، حفظ مسیر واکنش در نظر گرفته شده و افزایش انتخاب را به حداقل می رساند.عدم وجود مخلوط کردن نه تنها به کنترل بهتر بر محیط واکنش کمک می کند بلکه به حفظ انتقال واضح تر بین مناطق غنی از واکنش دهنده و غنی از محصول کمک می کند و بهینه سازی بازده واکنش کلی است.

این ویژگی جریان برای واکنش هایی که از سینتیک مرتبه اول یا مرتبه بالاتر پیروی می کنند ، سودمند است ، جایی که میزان واکنش مستقیماً تحت تأثیر غلظت واکنش دهنده است.در چنین مواردی ، گرادیان غلظت در طول طول راکتور تضمین می کند که میزان واکنش به طور مداوم زیاد است که غلظت واکنش دهنده در آن بزرگترین باشد ، با کاهش واکنش دهنده ها ، از بین می رود.فقدان اختلاط شعاعی در PFR ها تضمین می کند که تمام مولکول های واکنش دهنده به طور یکنواخت در معرض کاتالیزور یا شرایط واکنش قرار می گیرند ، از تغییرات موضعی که می تواند منجر به واکنش های جانبی یا تشکیل محصولات جانبی ناخواسته شود ، جلوگیری می کند.این قرار گرفتن در معرض یکنواخت ، انتخاب را به سمت محصول مورد نظر افزایش می دهد ، زیرا احتمال واکنش های رقابتی را که در شرایط غلظت مختلف رخ می دهد ، کاهش می دهد.PFR با حفظ یک محیط کنترل شده و جلوگیری از انحراف در غلظت های واکنش دهنده ، کنترل برتر بر مسیرهای واکنش ، به حداکثر رساندن عملکرد و خلوص محصول را ارائه می دهد.

مقایسه با راکتور مخزن مداوم (CSTR)

انتخاب بین یک راکتور مخزن هم زده (CSTR) و یک راکتور جریان پلاگین (PFR) به نیازهای خاص یک فرآیند شیمیایی بستگی دارد.این دو نوع راکتور دارای اصول عملیاتی متمایز هستند و برای سینتیک واکنش های مختلف مناسب هستند.درک تفاوتهای آنها در انتخاب کارآمدترین راکتور برای یک برنامه خاص کمک می کند.

مخلوط کردن ایده آل در مقابل دینامیک جریان تقسیم شده

CSTRS (راکتورهای مخزن هم زده) برای دستیابی و حفظ شرایط اختلاط ایده آل طراحی شده اند و اطمینان حاصل می کنند که غلظت ، دما و فشار در کل حجم راکتور یکنواخت باقی می مانند.این بدان معناست که هر واکنش دهنده ای که وارد سیستم می شوند فوراً و کاملاً با محتوای موجود در داخل مخلوط می شوند و در همه زمان ها منجر به مخلوط همگن می شوند.به دلیل این ماهیت خوب مخلوط ، جریان خروجی که راکتور را ترک می کند ترکیب یکسان با مخلوط واکنش داخلی است و از عملکرد حالت پایدار اطمینان می دهد.این ویژگی برای واکنش هایی که به شرایط عملیاتی پایدار نیاز دارند ، مفید است ، زیرا امکان کنترل دقیق بر پارامترهای واکنش را فراهم می کند.محیط خوب مخلوط مدل سازی جنبشی را ساده می کند زیرا میزان واکنش در سراسر راکتور سازگار است.این پیش بینی برای واکنشهای گرمازدگی که خطر فراری حرارتی را ایجاد می کند ، سودمند است ، زیرا اتلاف گرمای کارآمد در طول راکتور احتمال نقاط داغ موضعی را به حداقل می رساند.در نتیجه ، CSTR معمولاً در کاربردهای صنعتی در مقیاس بزرگ مورد استفاده قرار می گیرد که در آن حفظ یک محیط واکنش کنترل شده و یکنواخت برای ایمنی و کارآیی لازم است.

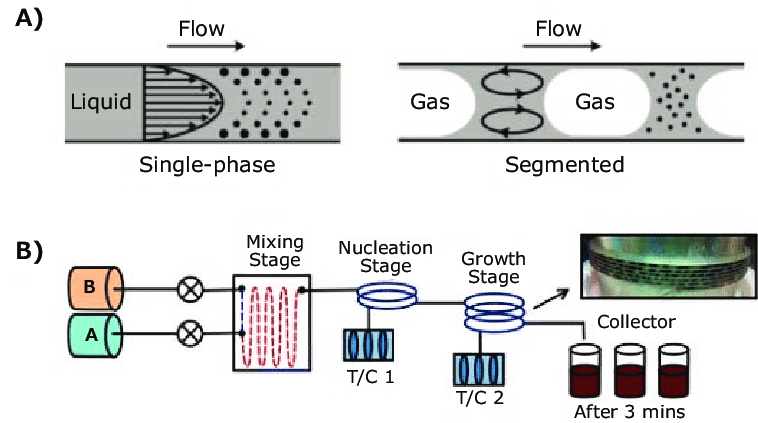

شکل 5. مقایسه مخلوط ایده آل در مقابل جریان تقسیم شده در راکتورها

در مقابل ، PFRS (راکتورهای جریان پلاگین) تحت رژیم جریان تقسیم شده یا پلاگین کار می کنند ، جایی که عناصر یا شاخه های سیال فردی به صورت متوالی از طریق راکتور بدون مخلوط کردن جانبی با یکدیگر حرکت می کنند.این الگوی جریان یک گرادیان غلظت را در طول طول راکتور ایجاد می کند ، به این معنی که غلظت واکنش دهنده در ورودی بالاترین است و به تدریج کاهش می یابد زیرا در واکنش مصرف می شود ، در حالی که غلظت محصول به سمت خروجی افزایش می یابد.از آنجا که هر پلاگین ترکیب شیمیایی متمایز خود را در طول سفر خود حفظ می کند ، واکنش به صورت کنترل شده و قابل پیش بینی در امتداد جهت محوری راکتور پیشرفت می کند.بر خلاف CSTRS ، که فرض می کنند اختلاط فوری ، PFR ها امکان تغییر تدریجی واکنش دهنده ها به محصولات را فراهم می کنند ، و از رفتار راکتورهای دسته ای اما به طور مداوم تقلید می کنند.این رفتار جریان در واکنش هایی مفید است که به حداقل رساندن مخلوط کردن پشت برای دستیابی به راندمان تبدیل بالا ضروری است.عدم وجود اختلاط کامل تضمین می کند که واکنش دهنده ها مقدار مشخصی از زمان را در راکتور می گذرانند ، و این امکان را برای طراحی راکتورها با زمان اقامت بهینه شده برای واکنش های خاص فراهم می کند.

ویژگی های جریان تقسیم شده PFRS مزایایی را برای واکنش هایی که نیاز به کنترل دقیق بر سینتیک واکنش و انتخاب محصول دارند ، ارائه می دهد.با جلوگیری از رقیق شدن گونه های میانی از طریق مخلوط کردن ، PFR ها دستکاری بهتر مسیرهای واکنش را برای بهینه سازی انتخاب و به حداقل رساندن تشکیل محصولات جانبی ناخواسته امکان پذیر می کنند.این امر در صنایعی مانند پتروشیمی و دارویی مهم است ، جایی که خلوص محصول نهایی یک نگرانی اساسی است.توانایی حفظ ترکیبات شیمیایی متمایز در هر پلاگین امکان استفاده کارآمدتر از کاتالیزورها را فراهم می کند ، زیرا واکنش دهنده ها در طول پیشرفت خود با شرایط بهینه روبرو می شوند.در حالی که CSTR مزیت عملکرد حالت پایدار و سهولت کنترل را فراهم می کند ، PFR ها برای سناریوهایی که به حداکثر رساندن تبدیل و حفظ کنترل دقیق جنبشی در اولویت ها هستند ، مناسب تر هستند.انتخاب بین CSTR و PFR به الزامات خاص واکنش بستگی دارد ، از جمله عواملی مانند عملکرد محصول مورد نظر ، مدیریت گرما و محدودیت زمان واکنش.

تفاوت های مفهومی و عملیاتی

دینامیک جریان در یک راکتور جریان پلاگین (PFR) را می توان از نظر مفهومی به عنوان یک سری از راکتورهای مخزن هم زده کاملاً نازک و کاملاً مخلوط (CSTR) به طور متوالی در طول راکتور درک کرد.هر یک از این CSTR های مینیاتوری ضمن حفظ جدایی دقیق در جهت محوری ، اختلاط کامل در جهت شعاعی را تضمین می کنند ، به این معنی که بین بخش های مختلف مخلوط نشده است.این ویژگی منحصر به فرد امکان ایجاد یک شیب غلظت مداوم و تدریجی را فراهم می کند ، جایی که غلظت واکنش دهنده به طور پیوسته کاهش می یابد در حالی که غلظت محصول با افزایش واکنش از ورودی به خروجی افزایش می یابد.به دلیل این طرح ، PFR ها به طور موثری واکنشهای شیمیایی را با راندمان بیشتر سوق می دهند ، و اطمینان می دهند که واکنش دهنده ها تحت یک تغییر کنترل شده به محصولات بدون خطر پیشرفت واکنش رقیق کننده پشتی قرار می گیرند.این مدل جریان تقسیم شده برای شبیه سازی دقیق سینتیک واکنش پیچیده بسیار مفید است ، زیرا امکان پیش بینی میزان واکنش را فراهم می کند و ابعاد راکتور را بر اساس تکامل وابسته به زمان واکنش دهنده ها و محصولات بهینه می کند.توانایی کنترل دقیق شرایط واکنش در طول راکتور ، PFR ها را برای فرآیندهای نیاز به توالی واکنش خاص ، مانند مواردی که شامل مراحل واکنش چندگانه یا واسطه هایی هستند که قبل از حرکت به مرحله بعدی نیاز به قرار گرفتن در معرض دقیق دارند ، مفید می کند.

از طرف دیگر ، راکتورهای مخزن هم زده (CSTRS) تحت اصل مخلوط کامل و یکنواخت در کل حجم راکتور عملکرد دارند و اطمینان حاصل می کنند که تمام مولکول های واکنش دهنده به طور مساوی توزیع شده و در معرض شرایط واکنش یکسان قرار می گیرند.با این حال ، این اختلاط کامل منجر به توزیع زمان اقامت گسترده می شود ، به این معنی که همه مولکول های واکنش دهنده همان زمان را در راکتور صرف می کنند.برخی از مولکولها ممکن است خیلی زود از سیستم خارج شوند ، قبل از اینکه یک واکنش کامل داشته باشند ، در حالی که برخی دیگر ممکن است برای یک دوره طولانی در راکتور باقی بمانند ، به طور بالقوه منجر به واکنش بیش از حد یا واکنش های جانبی ناخواسته می شوند.این تنوع در زمان اقامت می تواند به طور مستقیم بر قوام و کیفیت محصول نهایی تأثیر بگذارد ، و باعث می شود CSTRS برای واکنش هایی که نیاز به کنترل زمان اقامت دقیق یا راندمان تبدیل بالا دارند ، کمتر ایده آل شود.در کاربردهای صنعتی که در آن یکنواختی واکنش و عملکرد پایدار مورد نیاز است ، CSTR به دلیل سهولت در عملکرد و توانایی رسیدگی به تولید مداوم در مقیاس بزرگ ، یک انتخاب محبوب باقی مانده است.با این حال ، برای واکنش های بسیار انتخابی یا آنهایی که شامل مراحل واکنش چندگانه هستند ، PFR ها اغلب با اطمینان از اینکه واکنش دهنده ها از یک مسیر واکنش به خوبی تعریف شده و قابل پیش بینی پیروی می کنند بدون غیرقابل پیش بینی بودن مرتبط با توزیع زمان اقامت گسترده در CSTR ، عملکرد برتر را ارائه می دهند.

کنترل جنبشی و کارآیی

راکتورهای مخزن هم زده (CSTRS) یک محیط واکنش به خوبی مخلوط و پایدار را فراهم می کنند ، و آنها را برای فرآیندهای شیمیایی که شامل سینتیک واکنش آهسته هستند یا نیاز به تنظیم دقیق حرارتی دارند ، سودمند می کند.از آنجا که غلظت واکنش دهنده به دلیل همزن مداوم در کل راکتور ثابت باقی می ماند ، می توان میزان واکنش را در سطوح پایدار حفظ کرد و عملکرد قابل پیش بینی را تضمین کرد.این برای واکنش هایی که حفظ مشخصات غلظت یکنواخت برای حفظ پیشرفت واکنش ، و همچنین برای واکنشهای محدود به تعادل که در آن پر کردن واکنش دهنده مداوم مفید است ، مفید است.تحریک مداوم در CSTR توزیع گرمای کارآمد را تسهیل می کند ، از تغییرات دما موضعی جلوگیری می کند که در غیر این صورت می تواند منجر به بی ثباتی واکنش یا واکنشهای جانبی ناخواسته شود.CSTR با حفظ شرایط حرارتی یکنواخت ، خطرات مرتبط با واکنش های گرمازا را به حداقل می رساند ، مانند سنبله های دمای ناگهانی که می تواند ایمنی یا کیفیت محصول را به خطر بیاندازد.این توانایی در تنظیم دما و غلظت با دقت بالا ، CSTRS را به یک انتخاب ارجح برای فرآیندهای صنعتی در مقیاس بزرگ برای اطمینان از یکنواختی محصول ، به حداقل رساندن واکنش های جانبی و حفظ ایمنی عملیاتی تبدیل می کند.

در مقابل ، راکتورهای جریان پلاگین (PFRS) در مورد کنترل جنبشی و راندمان واکنش برای فرآیندهای نیاز به انتخاب بالا و نرخ تبدیل قابل پیش بینی ، یک مزیت مشخص را ارائه می دهند.جریان یک طرفه واکنش دهنده ها از طریق PFR تضمین می کند که هر مولکول یک مسیر به خوبی تعریف شده را از طریق راکتور دنبال می کند و یک زمان اقامت مداوم را بدون مخلوط پشت یا رقیق زودرس تجربه می کند.این پیشرفت کنترل شده از واکنش دهنده ها امکان دستکاری دقیق شرایط واکنش را فراهم می کند ، که برای واکنشهای سریع و برگشت ناپذیر که در آن واکنش دهنده ها باید قبل از خروج از راکتور ، دگرگونی کامل داشته باشند ، مهم است.عدم وجود مخلوط پشت همچنین کنترل بهتری بر گونه های میانی را امکان پذیر می کند ، و اطمینان می دهد که هر مرحله از واکنش در شرایط بهینه برای به حداکثر رساندن انتخاب رخ می دهد.PFR با حفظ یک گرادیان غلظت پایدار و فعال کردن پیشرفت واکنش کارآمد ، عملکرد برتر را برای فرایندهایی که نیاز به راندمان تبدیل بالا دارند ، ارائه می دهند و آنها را به عنوان انتخاب ترجیحی برای برنامه هایی که حداکثر عملکرد و خلوص محصول اولویت اصلی است ، فراهم می کند.

کاربردهای صنعتی و مناسب بودن

راکتورهای مخزن هم زده (CSTR) برای اختلاط مداوم و حفظ شرایط واکنش یکنواخت به طور گسترده در فرآیندهای صنعتی به کار می روند.یکی از متداول ترین کاربردهای CSTRS در فرآیندهای تخمیر است ، جایی که میکروارگانیسم ها یا آنزیم ها برای حفظ فعالیت متابولیک بهینه نیاز به یک محیط مداوم دارند.تحریک مداوم تضمین می کند که مواد مغذی ، اکسیژن و سایر واکنش دهنده ها به طور مساوی در سراسر سیستم توزیع می شوند و از کاهش موضعی که می تواند مانع رشد میکروبی یا راندمان آنزیمی شود ، جلوگیری می کند.CSTR برای رسیدگی به مایعات بسیار چسبناک ، مانند مواردی که در واکنش های پلیمریزاسیون مشاهده می شوند ، بسیار مؤثر هستند ، جایی که حفظ همزن یکنواخت برای دستیابی به توزیع وزن مولکولی سازگار و جلوگیری از تشکیل ژل موضعی ضروری است.توانایی آنها در ارائه کنترل دقیق دما یکی دیگر از عوامل اصلی در کاربرد صنعتی آنها است ، برای واکنش های گرمازدایی که برای جلوگیری از فراری حرارتی نیاز به اتلاف حرارت کارآمد دارند.شرایط همگن در CSTR ، آن را به عنوان یک انتخاب ایده آل برای واکنش های فاز مایع ، هنگامی که کیفیت محصول و ثبات فرآیند از اهمیت برخوردار است ، می کند.صنایعی که به CSTR متکی هستند شامل داروهای دارویی ، مواد شیمیایی ریز ، تصفیه فاضلاب و تولید مواد غذایی و آشامیدنی هستند ، جایی که قوام در شرایط واکنش به طور مستقیم بر عملکرد محصول و انطباق نظارتی تأثیر می گذارد.

از طرف دیگر ، راکتورهای جریان پلاگین (PFRS) انتخاب ارجح برای فرآیندی هستند که به نرخ تبدیل بالا ، کنترل دقیق بر سینتیک واکنش و حداقل مخلوط کردن پشت نیاز دارند.طراحی آنها باعث می شود که آنها برای واکنش های فاز گاز مناسب باشند ، مانند مواردی که در تولید آمونیاک ، متانول و هیدروژن استفاده می شود ، جایی که حفظ شیب غلظت کنترل شده برای بهینه سازی عملکرد عالی است.PFR ها همچنین در ترک خوردگی کاتالیزوری نقش دارند ، یک فرآیند کلیدی در صنعت نفتی که برای تجزیه مولکول های بزرگ هیدروکربن به محصولات با ارزش تر مانند بنزین و دیزل استفاده می شود.الگوی جریان یک طرفه PFRS با اطمینان از اینکه واکنش دهنده ها تحت تحول قابل پیش بینی قرار می گیرند ، به حداقل رساندن واکنش های جانبی و بهبود انتخاب ، از راندمان واکنش بالا پشتیبانی می کند.PFR ها را می توان به عنوان راکتورهای بستر بسته بندی شده طراحی کرد ، که در آن کاتالیزورهای جامد یا مواد بسته بندی ساختاری باعث افزایش جرم و انتقال حرارت می شوند و آنها را برای واکنش های کاتالیزوری و ناهمگن ایده آل می کنند.این سازگاری اجازه می دهد تا از PFR ها در طیف گسترده ای از فرآیندهای تولید شیمیایی ، از جمله واکنش اکسیداسیون ، سنتز پلیمر و تولید مواد شیمیایی ویژه استفاده شود.توانایی آنها در دستیابی به راندمان تبدیل بالا با کنترل دقیق جنبشی ، آنها را به هسته ای از کاربردهای صنعتی در مقیاس بزرگ ، به ویژه در بخش های شیمیایی پتروشیمی ، پلیمر و ویژه تبدیل می کند.

مشتق معادله راکتور جریان پلاگین

اشتقاق معادله راکتور جریان پلاگین (PFR) برای درک چگونگی کنترل PFR ها با کنترل دقیق سینتیک ، دما و فشار ، واکنش های شیمیایی را کنترل می کند.این تجزیه و تحلیل اصول اساسی و مراحل ریاضی را در تدوین معادله PFR توضیح می دهد و بینشی در مورد چگونگی دستیابی به این راکتورها به نرخ تبدیل بالا و انتخابی ارائه می دهد.

PFR بر اساس اصل جریان مداوم و یکنواخت عمل می کند.واکنش دهنده ها در یک انتها وارد می شوند و از طریق راکتور به روشی شبیه به پلاگین حرکت می کنند و به طور پیوسته به سمت پریز برق می روند بدون پراکندگی پشتی یا پراکندگی شعاعی.این الگوی جریان شبیه به پیستونی است که از طریق یک سیلندر حرکت می کند ، جایی که هر بخش از مایعات هویت شیمیایی خود را حفظ کرده و با همان سرعت پیشرفت می کند.این حرکت یکنواخت تضمین می کند که هر بخش از واکنش دهنده زمان اقامت یکسان را تجربه می کند و شرایط واکنش مداوم را حفظ می کند.این قوام برای کنترل دقیق جنبشی مناسب است ، و باعث می شود PFR برای واکنشهای پیچیده ای که نیاز به زمان بندی دقیق و مدیریت غلظت دارند ، مؤثر باشد.

عملکرد PFR به اعمال تعادل جرم و گرما در حجم دیفرانسیل راکتور متکی است.با تجزیه و تحلیل یک قطعه کوچک از سیال در هنگام حرکت از طریق راکتور ، می توان از سینتیک شیمیایی مدل سازی کرد و توزیع محصول را به طور دقیق پیش بینی کرد.در یک PFR ایده آل ، عدم وجود پراکندگی پشتی و شعاعی ، هر بخش سیال را مجزا نگه می دارد و تاریخ شیمیایی خود را حفظ می کند.این الگوی جریان یک طرفه یک گرادیان غلظت در طول طول راکتور ایجاد می کند ، غلظت واکنش دهنده در حالی که غلظت محصول افزایش می یابد ، کاهش می یابد.این شیب به طور موثری واکنش شیمیایی را به جلو سوق می دهد.از تعادل جرم برای ردیابی مصرف واکنش دهنده ها و تشکیل محصولات استفاده می شود ، در حالی که تعادل گرما تغییرات دما را که بر میزان واکنش تأثیر می گذارد ، تشکیل می دهد.برای سادگی ، مشتق اغلب شرایط ایزوترمال را فرض می کند ، با تمرکز بر تعادل جرم و سینتیک واکنش بدون پیچیدگی تغییرات دما.

معادله PFR از تعادل جرم بر روی حجم دیفرانسیل راکتور حاصل می شود.در شرایط ایزوترمال ، تغییر غلظت واکنش دهنده در طول طول راکتور با میزان واکنش متعادل می شود.شکل دیفرانسیل معادله تعادل جرم:

کجا:

𝐶𝑖 = غلظت واکنش دهنده 𝑖 در موقعیت

𝑥 = موقعیت در طول طول راکتور

𝑟 = میزان واکنش ، که به غلظت واکنش دهنده و سینتیک بستگی دارد

𝑢 = سرعت سیال ثابت

این معادله نشان می دهد که تغییر در غلظت واکنش دهنده به طور مستقیم با میزان واکنش و سرعت سیال که از طریق راکتور حرکت می کند مرتبط است.این نمایش دقیق از سینتیک واکنش در PFR را ارائه می دهد.برای حل این معادله دیفرانسیل ، شرایط مرزی در ورودی راکتور تنظیم می شود ، جایی که غلظت اولیه هر واکنش دهنده شناخته شده است:

ادغام از ورودی (𝑥 = 0) به خروجی (𝑥 = 𝐿) انجام می شود ، جایی که 𝐿 طول کل راکتور است.حل معادله در این طول ، مشخصات غلظت هر واکنش دهنده را هنگام حرکت از طریق راکتور می دهد.این مشخصات غلظت پیش بینی غلظت خروجی و عملکرد کلی راکتور را امکان پذیر می کند و به راکتورهای طراحی کمک می کند که به عملکرد و انتخاب محصول مورد نظر دست یابند.

با حفظ سرعت ثابت ، راکتور تضمین می کند که تمام بخش های سیال برای دستیابی به شرایط واکنش مداوم ، زمان اقامت یکسانی دارند.میانگین زمان اقامت (𝜏) ، یک پارامتر مهم طراحی و عملکرد ، توسط:

این مقدار نشان دهنده میانگین زمان واکنش دهنده در راکتور است.برای تنظیم عملکرد راکتور ، به خصوص برای واکنش های سریع یا کسانی که به زمان قرار گرفتن در معرض حساس هستند ، مناسب است.با تنظیم 𝜏 ، می توانید نرخ تبدیل و بازده محصول را بهینه کنید.

واکنش برگشت ناپذیر مرتبه اول در یک راکتور جریان پلاگین

یک واکنش برگشت ناپذیر مرتبه اول در یک راکتور جریان پلاگین (PFR) شامل یک واکنش دهنده واحد است که بدون هیچ گونه واکنش عقب به یک محصول تجزیه می شود.این نوع واکنش در مهندسی شیمی مهم است ، زیرا مدل های تجزیه و تجزیه و تحلیل بسیاری را مدل می کند.در این مثال ، Reactant 𝐴 به دنبال سینتیک مرتبه اول به محصول تبدیل می شود.در این بخش توضیح می دهد که چگونه طراحی PFR باعث افزایش کارایی و انتخاب واکنش می شود.

در یک PFR ، واکنش به این صورت نشان داده شده است:

𝐴 →

این نشان می دهد که واکنش دهنده 𝐴 با توجه به سینتیک مرتبه اول ، به طور برگشت ناپذیر به محصول تبدیل می شود ، به این معنی که میزان واکنش به طور مستقیم با غلظت 𝐴 متناسب است.این مدل ساده به طور گسترده در فرآیندهای شیمیایی صنعتی برای اطمینان از تبدیل کامل 𝐴 به 𝐵 تحت شرایط مناسب استفاده می شود.جریان مداوم و یک طرفه PFR و بدون ترکیب پشت ، محیطی ایده آل برای واکنش های مرتبه اول فراهم می کند.هر پلاگین واکنش دهنده از طریق راکتور با سرعت ثابت حرکت می کند و هویت شیمیایی خود را حفظ می کند و شرایط واکنش مشابهی را تجربه می کند.این قوام از راندمان تبدیل بالا و کنترل دقیق بر انتخاب محصول پشتیبانی می کند.معادله حاکم برای یک واکنش برگشت ناپذیر مرتبه اول در یک PFR از یک تعادل جرم در یک بخش راکتور دیفرانسیل گرفته شده است.بیان شده است:

کجا:

𝐶𝐴 = غلظت واکنش دهنده 𝐴 در موقعیت

𝑥 = موقعیت در طول طول راکتور

𝑘 = سرعت واکنش ثابت است ، که نشان دهنده سرعت واکنش است

𝑢 = سرعت سیال ثابت از طریق راکتور

این معادله نشان می دهد که میزان تغییر غلظت 𝐴 در طول طول راکتور به سینتیک مرتبه اول بستگی دارد ، جایی که علامت منفی نشانگر مصرف 𝐴 است.عدم وجود ترکیب پشت در PFR تضمین می کند که هر بخش دیفرانسیل مانند یک راکتور دسته ای کوچک رفتار می کند و مدل سازی ریاضی واکنش را ساده می کند.برای یافتن مشخصات غلظت 𝐴 در امتداد راکتور ، معادله دیفرانسیل با شرایط مرزی که غلظت اولیه در ورودی شناخته شده است یکپارچه شده است:

راه حل معادله دیفرانسیل:

این معادله توضیح می دهد که چگونه غلظت 𝐴 به صورت نمایی کاهش می یابد و از طریق راکتور حرکت می کند.میزان این پوسیدگی نمایی بستگی به ثابت میزان واکنش (𝑘) و سرعت سیال (𝑢) دارد.این رابطه نشان می دهد که چگونه پارامترهای طراحی راکتور مانند طول (𝐿) ، سرعت جریان و میزان واکنش ثابت ، بر مشخصات غلظت تأثیر می گذارد.به عنوان مثال ، افزایش طول راکتور یا کاهش سرعت جریان ، زمان اقامت بیشتری را فراهم می کند ، و این امکان را می دهد تا بیشتر به 𝐵 تبدیل شود.در مقابل ، سرعت جریان بالاتر باعث کاهش زمان تماس می شود و در نتیجه تبدیل کمتری می شود.راندمان تبدیل کلی (𝑋) واکنش دهنده 𝐴 به عنوان کسری از 𝐴 تعریف می شود که در طول راکتور واکنش نشان می دهد:

کجا:

𝐿 = طول کل راکتور

𝑋 = راندمان تبدیل

این معادله نشان می دهد که افزایش طول راکتور (𝐿) یا ثابت نرخ (𝑘) باعث افزایش راندمان تبدیل می شود ، در حالی که سرعت مایعات بالاتر (𝑢) آن را کاهش می دهد.این فرمول همچنین فواید الگوی جریان پلاگین را نشان می دهد: زمان اقامت یکنواخت تضمین می کند که تمام شاخه های واکنش دهنده شرایط واکنش یکسانی را تجربه می کنند و منجر به نرخ تبدیل قابل پیش بینی و مداوم می شوند.

واکنش برگشت ناپذیر مرتبه دوم در یک راکتور جریان پلاگین

یک واکنش برگشت ناپذیر مرتبه دوم در یک راکتور جریان پلاگین (PFR) شامل یک واکنش است که به مربع غلظت واکنش دهنده بستگی دارد.این نوع واکنش در فرآیندهای مانند پلیمریزاسیون و کم رنگ سازی متداول است.درک چگونگی رسیدگی به PFR ها این واکنشها به طراحی راکتورهای کارآمد با نرخ تبدیل بالا و انتخابی کمک می کند.در یک PFR ، یک واکنش غیر قابل برگشت مرتبه دوم معمولی شامل دو مولکول واکنش دهنده است-ترکیب برای تشکیل یک محصول 𝐵 ، به عنوان:

2a → B

این واکنش برگشت ناپذیر است ، به این معنی که یک بار 𝐴 به 𝐵 تبدیل می شود ، دیگر برنگردد.الگوی جریان مداوم و یکنواخت PFR با حفظ سرعت مداوم و زمان اقامت در طول راکتور ، این تبدیل را تقویت می کند.این طرح تضمین می کند که هر پلاگین واکنش دهنده شرایط واکنش مشابهی را تجربه می کند و به حداکثر رساندن راندمان تبدیل می شود.معادله حاکم برای این واکنش از یک تعادل جرم در یک بخش کوچک از راکتور حاصل می شود ، با فرض اینکه هیچ مخلوط پشت یا پراکندگی شعاعی وجود ندارد:

کجا:

𝐶𝐴 = غلظت واکنش دهنده 𝐴 در موقعیت

𝑥 = موقعیت در طول طول راکتور

𝑘 = سرعت ثابت ، نشانگر سرعت واکنش

𝑢 = سرعت سیال ثابت

ضریب 2 برای استوکیومتری ، که در آن دو خال از 𝐴 برای تشکیل یک مول از 𝐵 استفاده می شود.

این معادله نشان می دهد که میزان تغییر غلظت 𝐴 متناسب با مربع غلظت فعلی آن ، مشخصه ای از سینتیک مرتبه دوم است.این امر منجر به کاهش سریع در 𝐴 با پیشرفت واکنش ، به ویژه در غلظت های بالا می شود.برای یافتن مشخصات غلظت 𝐴 در امتداد راکتور ، معادله دیفرانسیل از ورودی ، جایی که غلظت اولیه 𝐶𝐴0 است ، به هر نقطه 𝑥 در امتداد راکتور یکپارچه می شود:

این راه حل نشان می دهد که غلظت 𝐴 بر خلاف پوسیدگی نمایی که در واکنشهای مرتبه اول مشاهده می شود ، به صورت بیش از حد کاهش می یابد.میزان این کاهش به ثابت میزان واکنش (𝑘) ، طول راکتور (𝑥) و سرعت سیال (𝑢) بستگی دارد.این رابطه بر تأثیر پارامترهای عملیاتی بر غلظت واکنش دهنده و راندمان تبدیل کلی تأکید دارد.به عنوان مثال:

• افزایش طول راکتور (𝑥) یا ثابت نرخ (𝑘) با ارائه زمان بیشتر یا تسریع در واکنش ، تبدیل را افزایش می دهد.

• سرعت مایعات بالاتر (𝑢) زمان اقامت را کاهش می دهد و منجر به تبدیل کمتر می شود.

این مدل به پیش بینی چگونگی تنظیم در طراحی راکتور و شرایط عملیاتی بر عملکرد محصول و انتخاب کمک می کند.

راندمان تبدیل کلی (𝑋) واکنش دهنده 𝐴 به عنوان کسری از 𝐴 تبدیل شده به محصول 𝐵 در طول طول راکتور محاسبه می شود:

جایگزین کردن مشخصات غلظت یکپارچه:

کجا:

𝐿 = طول کل راکتور

𝐶𝐴0 = غلظت اولیه

𝑋 = راندمان تبدیل

این معادله نشان می دهد که راندمان تبدیل با:

• طول راکتور طولانی تر (𝐿) ، که باعث افزایش زمان اقامت می شود.

• غلظت اولیه بالاتر (𝐶𝐴0) ، که باعث افزایش میزان واکنش می شود.

• ثابت نرخ بزرگتر (𝑘) ، که سرعت واکنش را سرعت می بخشد.

در مقابل ، سرعت مایعات بالاتر (𝑢) با کاهش زمان واکنش دهنده ها در راکتور ، تبدیل را کاهش می دهد.این بینش ها با تنظیم سرعت جریان ، طول راکتور و دمای عملیاتی (که تأثیر می گذارد) بهینه سازی عملکرد راکتور را بهینه می کند.

درک رفتار واکنش برگشت ناپذیر مرتبه دوم برای طراحی راکتورهای جریان پلاگین (PFR) برای به حداکثر رساندن عملکرد محصول و ضمن به حداقل رساندن زباله های واکنش پذیر مفید است.از آنجا که میزان واکنش در سینتیک مرتبه دوم به غلظت دو واکنش دهنده بستگی دارد ، بهینه سازی پارامترهای راکتور می تواند بر راندمان تبدیل کلی تأثیر بگذارد.یکی از عوامل اصلی مؤثر در تبدیل ، طول راکتور با افزایش طول PFR است ، واکنش دهنده ها زمان اقامت طولانی تری دارند و این امکان را می دهد تا قبل از خروج از سیستم ، واکنش بیشتری به سمت اتمام برسد.به طور مشابه ، کاهش سرعت جریان باعث افزایش زمان اقامت می شود و فرصتی بیشتر برای واکنش دهنده ها برای تعامل و تولید محصولات مورد نظر فراهم می کند.پارامتر دیگر دما است که به طور مستقیم بر ثابت میزان واکنش (𝑘) تأثیر می گذارد.افزایش دما باعث افزایش سرعت می شود و در نتیجه باعث تسریع در واکنش و بهبود راندمان تبدیل می شود.با این حال ، برای جلوگیری از واکنش های جانبی ناخواسته یا تخریب حرارتی ترکیبات حساس ، باید تنظیمات دما را به دقت تعادل دهید.این اصول امکان کنترل دقیق بر شرایط واکنش را فراهم می کند ، و صنایع را قادر می سازد تا عملیات PFR را برای اهداف خاص تولید تنظیم کنند.

توانایی کنترل سینتیک واکنش مرتبه دوم با دقت در صنایعی که کیفیت محصول ، قوام و کارآیی فوق العاده است ، سودمند است.به عنوان مثال ، در فرآیندهای پلیمریزاسیون ، حفظ غلظت مونومر بهینه در سراسر راکتور تضمین می کند که پلیمرها به توزیع وزن مولکولی مداوم و خصوصیات بدنی مطلوب دست می یابند.حتی تغییرات جزئی در شرایط غلظت یا واکنش می تواند منجر به ناسازگاری در ساختار پلیمری شود و بر قدرت ، خاصیت خاصیت ارتجاعی یا دوام تأثیر بگذارد.به همین ترتیب ، در تولید خوب شیمیایی و دارویی ، انتخاب واکنش و خلوص برای اطمینان از اثربخشی و ایمنی محصول بسیار عالی است.

تعادل جرم در راکتور جریان پلاگین در حالت پایدار

تجزیه و تحلیل تعادل جرم در یک راکتور جریان پلاگین (PFR) در شرایط حالت پایدار برای درک کارآیی آن و بهینه سازی عملکرد در فرآیندهای مختلف شیمیایی مفید است.در یک PFR ، واکنش دهنده ها به طور مداوم و یکنواخت از ورودی به خروجی بدون مخلوط پشت یا پراکندگی شعاعی جریان می یابند.این الگوی جریان مداوم امکان کنترل دقیق بر غلظت های واکنش دهنده و میزان واکنش را فراهم می کند ، و باعث می شود PFR ها برای واکنشهای شیمیایی پیچیده بسیار مؤثر باشند.

پویایی جریان مداوم و یکنواخت

در یک راکتور جریان پلاگین (PFR) ، حرکت واکنش دهنده ها از یک مسیر پایدار و یک طرفه پیروی می کند ، و اطمینان می دهد که هر عنصر سیال فردی هویت شیمیایی و تاریخ واکنش خود را با پیشرفت از طریق راکتور حفظ می کند.بر خلاف راکتورهایی که باعث اختلاط می شوند ، مانند راکتورهای مخزن مداوم (CSTR) ، PFR تحت این اصل عمل می کند که هر بخش از مایعات متمایز است و از اختلاط جانبی با بخش های مجاور جلوگیری می کند.این ویژگی به این معنی است که غلظت واکنش دهنده و میزان واکنش به طور مداوم در طول طول راکتور متفاوت است ، به جای اینکه به طور متوسط ​​از طریق اختلاط آشفته باشد.به دلیل این حرکت شبیه به پلاگین ، واکنش دهنده ها در هر نقطه ای از راکتور تحت شرایط کاملاً تعریف شده تحت واکنش قرار می گیرند و امکان تحول کنترل شده تر و قابل پیش بینی تر از واکنش دهنده ها به محصولات را فراهم می کنند.غلظت و شیب دما حاصل در طول طول راکتور در حاکمیت سینتیک واکنش و کارآیی کلی فرآیند نقش دارد.

ماهیت یکنواخت و قابل پیش بینی جریان در PFR مزایای مشخصی را ارائه می دهد ، به ویژه برای واکنش هایی که نسبت به نوسانات غلظت یا دما بسیار حساس هستند.راکتور با از بین بردن مخلوط پشت ، تضمین می کند که زمان اقامت برای هر مولکول واکنش دهنده دقیقاً کنترل می شود و پیش بینی های دقیق تری از پیشرفت واکنش و تشکیل محصول را فراهم می کند.این ویژگی در بهینه سازی انتخاب محصول مفید است ، زیرا واکنش های خاص ممکن است شرایط خاصی را که می توان با دقت در طول طول راکتور حفظ کرد ، حمایت کند.عدم وجود اختلاط داخلی ، مدل سازی ریاضی را ساده می کند و باعث می شود مدل های جنبشی و طراحی راکتورهای طراحی برای حداکثر کارایی آسان شود.این رویکرد ساده به مهندسی واکنش نه تنها باعث افزایش عملکرد می شود بلکه باعث کاهش پیچیدگی مرتبط با مقیاس بندی فرایندهای پیشرفته برای کاربردهای صنعتی می شود.

استخراج معادله تعادل جرم

معادله تعادل جرم برای PFR با تجزیه و تحلیل یک حجم دیفرانسیل کوچک (𝑑𝑉) راکتور حاصل می شود.این رویکرد جریان واکنش دهنده 𝐴 را به داخل و خارج از این حجم ، همراه با میزان واکنش نشان می دهد.در شرایط حالت پایدار ، هیچ تجمع 𝐴 در 𝑑𝑉 وجود ندارد ، به این معنی که میزان جریان آن برابر با نرخ خروجی است که برای مقدار مصرف شده توسط واکنش تنظیم می شود.معادله تعادل جرم عمومی:

کجا:

𝐹𝐴 ، 𝑖 = سرعت جریان مولی واکنش دهنده 𝐴 ورود به حجم دیفرانسیل

𝐹𝐴 ، 𝑜 = سرعت جریان مولر از حجم دیفرانسیل خارج می شود

𝑟′𝐴 = میزان واکنش در هر واحد حجم برای

𝑑𝑉 = عنصر حجم دیفرانسیل

این معادله نشان می دهد که کاهش سرعت جریان 𝐴 به دلیل مصرف آن در حجم است.از آنجا که هیچ مخلوط پشتی وجود ندارد ، هر یک از پلاگین های واکنش دهنده غلظت خود را با حرکت به جلو حفظ می کنند و الگوی جریان پلاگین را حفظ می کنند.

استفاده از معادله استمرار

برای ارتباط سرعت جریان مولر خروجی به سرعت جریان ورودی ، از معادله پیوستگی استفاده می شود:

جایگزین کردن این در معادله تعادل جرم:

این نشان می دهد که تغییر سرعت جریان مولی 𝐴 به طور مستقیم با میزان واکنش متناسب است.علامت منفی نشانگر مصرف 𝐴 است زیرا به محصولات تبدیل می شود.این رابطه نشان می دهد که چگونه میزان واکنش بر مشخصات غلظت 𝐴 در طول طول راکتور تأثیر می گذارد.ادغام این معادله دیفرانسیل در طول راکتور ، بیان کلی برای میزان واکنش 𝐴 را فراهم می کند:

این نشان می دهد که میزان واکنش متناسب با تغییر سرعت جریان مولی 𝐴 در امتداد راکتور است.علامت منفی نشان دهنده کاهش در 𝐴 است زیرا در برابر تشکیل محصولات واکنش نشان می دهد.این شکل یکپارچه از معادله تعادل جرم اجازه می دهد تا مشخصات غلظت 𝐴 در طول راکتور محاسبه شود ، و پیش بینی های دقیق عملکرد محصول و راندمان تبدیل کلی را امکان پذیر می کند.

گسترش به واکنشهای پیچیده

برای واکنش های پیچیده تر ، مانند یک واکنش دوقلوی 𝐴+𝐵 → 𝐶+𝐷 ، می توان معادلات تعادل جرم را گسترش داد تا تمام واکنش دهنده ها و محصولات را به خود اختصاص دهد.برای هر گونه ، معادلات دیفرانسیل عبارتند از:

• برای واکنش دهنده 𝐴:

• برای واکنش دهنده 𝐵:

• برای محصول:

• برای محصول:

علائم منفی حاکی از مصرف واکنش دهنده ها است ، در حالی که علائم مثبت نشانگر تشکیل محصولات است.این معادلات یک تعادل کامل جرم را برای شبکه های واکنش پیچیده فراهم می کند ، و این امکان را برای مدل سازی دقیق سینتیک واکنش و توزیع محصول فراهم می کند.

راکتور جریان پلاگین با جریان حجمی ثابت

در یک راکتور جریان پلاگین (PFR) ، با فرض اینکه هیچ تغییر جریان حجمی مدل سازی ریاضی واکنشهای شیمیایی را ساده نمی کند.این فرض برای واکنشهای فاز گاز تحت درجه حرارت و فشار ثابت (شرایط ایزوترمال و ایزوباریک) و برای واکنشهای فاز مایع که در آن چگالی سیال ثابت است ، مفید است.با حفظ سرعت جریان پایدار در سراسر راکتور ، محاسبات برای سینتیک واکنش ، راندمان تبدیل و توزیع محصول ساده تر و قابل اعتماد تر می شود.

با فرض اینکه سرعت جریان حجمی (𝑄) در طول PFR ثابت می ماند ، تجزیه و تحلیل واکنشهای شیمیایی را ساده می کند.این جریان ثابت تضمین می کند که سرعت سیال در طول کل طول راکتور یکنواخت است و منجر به زمان اقامت مداوم برای همه عناصر سیال می شود.این یکنواختی برای حفظ الگوی جریان پلاگین ، جایی که هر بخش از مایعات مانند پیستون ، بدون پراکندگی پشت یا پراکندگی شعاعی حرکت می کند ، مناسب است.

این الگوی جریان پایدار تضمین می کند که تغییرات در غلظت واکنش دهنده فقط در جهت محوری رخ می دهد ، و به طور موثری واکنش شیمیایی را به جلو سوق می دهد.همچنین هویت شیمیایی هر بخش سیال را حفظ می کند و امکان کنترل دقیق بر شرایط واکنش و سینتیک را فراهم می کند.این برای واکنش هایی که نیاز به زمان اقامت دقیق و کنترل دما دارند ، سودمند است.با فرض جریان حجمی ثابت ، سرعت جریان در هر نقطه از راکتور از ورودی به خروجی یکسان است:

q i = qo = q

این شرایط حالت پایدار بدان معنی است که پارامترهای جریان در طول طول راکتور سازگار هستند و معادله تعادل جرم را ساده می کنند.این امکان را به تجزیه و تحلیل می دهد تا بدون در نظر گرفتن تغییرات در سرعت یا حجم ، بر سرعت جریان مولی و تغییرات غلظت واکنش دهنده ها و محصولات متمرکز شود.سرعت جریان مولی یک واکنش دهنده 𝐴 در هر موقعیتی 𝑥 در امتداد راکتور توسط:

کجا:

𝐹𝐴 ، 𝑖 = سرعت جریان مولی 𝐴 ورود به عنصر حجم دیفرانسیل

[الف] من = غلظت 𝐴 در موقعیت

𝑄 = سرعت جریان حجمی ثابت

این معادله سرعت جریان مولی واکنش دهنده 𝐴 را به غلظت آن و سرعت جریان حجمی پیوند می دهد.از آنجا که 𝑄 ثابت است ، تغییرات در 𝐹𝐴 ، 𝑖 مستقیماً با تغییرات در [𝐴] مرتبط هستند.میزان واکنش برای واکنش دهنده 𝐴 ، مشخص شده توسط 𝑟′𝐴 ، میزان مصرف در طول راکتور را توصیف می کند.با استفاده از تغییر دیفرانسیل در سرعت جریان مولر محاسبه می شود:

علامت منفی نشانگر مصرف واکنش دهنده است زیرا به محصولات تبدیل می شود.این رابطه نشان می دهد که میزان واکنش به طور مستقیم با شیب غلظت در امتداد راکتور متناسب است.از آنجا که 𝑄 ثابت است ، غلظت فقط در جهت محوری تغییر می کند ، و اطمینان می دهد که واکنش به آرامی از ورودی به خروجی ادامه می یابد.این الگوی جریان یک طرفه به حفظ شرایط واکنش مداوم کمک می کند و منجر به بازده محصول قابل پیش بینی و راندمان تبدیل بالا می شود.با ادغام این معادله دیفرانسیل در طول طول راکتور ، می توان محاسبه کرد که چگونه غلظت 𝐴 از ورودی به خروجی تغییر می کند:

این ادغام مشخصات غلظت 𝐴 در امتداد راکتور را نشان می دهد و نشان می دهد که چه مقدار واکنش دهنده مصرف می شود و چه مقدار محصول تشکیل می شود.همچنین تأثیر پارامترهای طراحی راکتور مانند طول ، سرعت جریان و میزان واکنش ثابت بر راندمان تبدیل و توزیع محصول را نشان می دهد.نگه داشتن مدل های ریاضی ساده به معنای متغیرهای کمتری است و محاسبات را آسان تر و شبیه سازی می کند.پیش بینی های دقیق غلظت به طراحی راکتورها برای حداکثر کارآیی و انتخاب کمک می کند و از عملکرد بهینه اطمینان می دهد.زمان اقامت مداوم و نرخ جریان امکان کنترل دقیق فرآیند را فراهم می کند و منجر به کیفیت قابل اعتماد محصول می شود.به طور کلی ، با فرض اینکه هیچ تغییر جریان حجمی در PFR ها مدل سازی واکنش شیمیایی را در حالی که دقت را حفظ می کند ، ساده می کند و آن را به ابزاری مهم برای طراحی و عملکرد راکتور کارآمد تبدیل می کند.

مزایا و مضرات راکتورهای جریان پلاگین

راکتورهای جریان پلاگین (PFR) به دلیل طراحی منحصر به فرد آنها ، به طور گسترده در پردازش شیمیایی مورد استفاده قرار می گیرند ، که باعث می شود حرکت مداوم و یکنواخت واکنش دهنده ها باشد.این طرح امکان کنترل دقیق بر سینتیک واکنش و زمان اقامت را فراهم می کند ، و PFR ها را برای بسیاری از فرآیندهای شیمیایی بسیار کارآمد می کند.با این حال ، آنها همچنین محدودیت هایی دارند که بسته به برنامه باید در نظر گرفته شود.در این بخش به بررسی مزایا و مضرات PFR ها می پردازیم.

مزایای راکتورهای جریان پلاگین

راندمان تبدیل بالا

راکتورهای جریان پلاگین (PFRS) به دلیل راندمان تبدیل بالای آنها شناخته شده اند ، که ناشی از خصوصیات جریان منحصر به فرد آنها است.بر خلاف سایر انواع راکتور ، PFR ها اطمینان حاصل می کنند که واکنش دهنده ها در یک جهت واحد و بدون هیچ گونه مخلوط پشت حرکت می کنند.این بدان معنی است که به محض ورود یک عنصر سیال به راکتور ، بدون ترکیب با سایر قسمت های مایع ، به جلو جریان می یابد.به دلیل این حرکت کنترل شده ، ترکیب شیمیایی در هر نقطه معین در راکتور متمایز و قابل پیش بینی است.یکی از مهمترین مزیت های این جریان پایدار این است که توزیع زمان اقامت را به حداقل می رساند ، به این معنی که تمام ذرات واکنش دهنده زمان مساوی را در داخل راکتور می گذرانند.در نتیجه ، واکنش به طور یکنواخت در کل طول راکتور رخ می دهد ، باعث بهبود کارآیی و ایجاد PFR برای فرآیندی می شود که نیاز به کنترل دقیق بر شرایط واکنش دارند.

یکی دیگر از دلایل بازده تبدیل بالا از PFR ، توانایی آنها در حفظ یک شیب غلظت پایدار در کل راکتور است.از آنجا که واکنش دهنده ها به طور مداوم در هنگام پیشرفت از طریق راکتور مصرف می شوند ، غلظت به تدریج در طول مسیر جریان کاهش می یابد ، که می تواند به هدایت واکنش به تکمیل به طور مؤثر کمک کند.این امر باعث می شود PFR ها کارآمدتر از راکتورهای مخزن هم زده (CSTR) باشند ، جایی که اختلاط مداوم می تواند منجر به تغییر در غلظت شود که ممکن است باعث کاهش راندمان واکنش شود.برای واکنش هایی که نسبت به تغییرات غلظت بسیار حساس هستند یا به زمان بندی دقیق نیاز دارند ، PFR ها یک مزیت را ارائه می دهند.آنها با اطمینان از یک محیط واکنش یکنواخت ، به بهینه سازی نرخ واکنش ، به حداقل رساندن محصولات جانبی ناخواسته و به حداکثر رساندن عملکرد محصول کمک می کنند.

انتخاب واکنش پیشرفته

جریان ساختاری در راکتورهای جریان پلاگین (PFR) تضمین می کند که واکنش دهنده ها به طور مداوم در معرض شرایط واکنش مشابه قرار می گیرند که از طریق راکتور حرکت می کنند.این قرار گرفتن در معرض پایدار و یکنواخت در به حداقل رساندن تشکیل محصولات جانبی ناخواسته نقش دارد که می تواند بر کارایی واکنش تأثیر منفی بگذارد.با کاهش این واکنشهای جانبی نامطلوب ، PFR به بهبود انتخاب کلی واکنش کمک می کند و آنها را برای فرآیندهای شیمیایی که به دقت بالایی نیاز دارند ، مفید می کند.این در صنایعی است که حتی تغییرات کمی در ترکیب شیمیایی می تواند منجر به تفاوت در عملکرد محصول مانند تولید مواد شیمیایی تخصصی و محصولات دارویی شود.از آنجا که هر پلاگین واکنش دهنده با همان سرعت حرکت می کند و شرایط واکنش یکسان را تجربه می کند ، واکنش به روشی کنترل شده و قابل پیش بینی پیش می رود.این سطح از قوام تضمین می کند که تحول شیمیایی مورد نظر مطابق آنچه در نظر گرفته شده اتفاق می افتد ، و در نتیجه باعث می شود عملکرد بالاتری از محصول هدف در حالی که نیاز به مراحل تصفیه اضافی را به حداقل می رساند.

توانایی PFR در تأمین یک محیط واکنش یکنواخت به طور مستقیم به افزایش قوام محصول و بهبود راندمان واکنش کمک می کند.از آنجا که هر بخش از جریان واکنش دهنده از همان مسیر پیروی می کند و در همان شرایط واکنش قرار می گیرد ، محصول نهایی ویژگی های قابل اعتماد و قابل تکرار را نشان می دهد.این برای فرآیندی که حفظ کنترل کیفیت دقیق مهم است ، مفید است ، زیرا حتی تغییرات جزئی در دما ، فشار یا غلظت واکنش دهنده می تواند نتیجه نهایی را تغییر دهد.درجه بالایی از انتخاب در PFRS باعث می شود که آنها برای واکنش هایی که شامل گونه های حساس واسطه ای هستند ، در جایی که کنترل دقیق بر سینتیک واکنش لازم است ، ایده آل شود.علاوه بر این ، از آنجا که PFR ها با یک جریان مداوم کار می کنند ، می توان آنها را به راحتی برای کاربردهای صنعتی و بدون به خطر انداختن راندمان واکنش افزایش داد.این مقیاس پذیری ، همراه با توانایی آنها در افزایش انتخاب واکنش ، PFRS را برای بسیاری از فرآیندهای تولید شیمیایی انتخابی ترجیح می دهد و از یک خروجی با کیفیت و با کیفیت بالا در انواع برنامه ها اطمینان می دهد.

بهره وری عملیاتی و انرژی

راکتورهای جریان پلاگین (PFR) به صورت مداوم کار می کنند ، به این معنی که نیازی به متوقف شدن و راه اندازی مجدد آنها نیست.این عملیات مداوم باعث کاهش خرابی می شود و باعث می شود نرخ تولید بالاتر و بهبود کارایی در پردازش شیمیایی باشد.از آنجا که PFR ها نیازی به تحریک مکانیکی ندارند ، آنها در مقایسه با سایر انواع راکتور که به قطعات متحرک متکی هستند برای مخلوط کردن واکنش دهنده ها ، انرژی کمتری مصرف می کنند.مصرف انرژی پایین تر به کاهش هزینه های عملیاتی تبدیل می شود و PFRS را به یک انتخاب مقرون به صرفه برای تولید در مقیاس بزرگ تبدیل می کند.توانایی آنها در حفظ عملکرد پایدار تضمین می کند که واکنشهای شیمیایی به روشی قابل پیش بینی ادامه می یابد و به ثبات فرآیند کمک می کند.عدم وجود اجزای متحرک همچنین نیازهای نگهداری را کاهش می دهد ، به حداقل می رسد خرابی های غیر منتظره و افزایش قابلیت اطمینان کلی.به دلیل این مزایا ، PFR ها به طور گسترده ای در صنایعی استفاده می شوند که در عین حال که مصرف انرژی و هزینه های عملیاتی را تا حد ممکن کم مصرف می کنند ، به پردازش شیمیایی با توان بالا نیاز دارند.

یکی دیگر از مزیت های مهم PFRS سهولت آنها برای مقیاس بندی از آزمایشات آزمایشگاهی تا تولید کامل صنعتی است.از آنجا که شرایط واکنش در طول کل طول راکتور یکنواخت باقی می ماند ، افزایش ظرفیت تولید با صرفاً طول راکتور یا استفاده از لوله های موازی چندگانه حاصل می شود.این مقیاس پذیری تضمین می کند که تولید کنندگان شیمیایی می توانند بدون تغییر عمده در طراحی راکتور ، عملیات خود را گسترش دهند.الگوی جریان قابل پیش بینی در یک PFR همچنین کنترل متغیرهای واکنش را آسان تر می کند و از کیفیت محصول مداوم در مقیاس های مختلف تولید اطمینان می دهد.از آنجا که هر بخش از واکنش دهنده ها از طریق راکتور بدون مخلوط کردن پشت حرکت می کنند ، روند واکنش پایدار و یکنواخت باقی می ماند.این ویژگی بهینه سازی فرآیند را ساده می کند و امکان کنترل بهتر راندمان واکنش را فراهم می کند.در نتیجه ، صنایعی که نیاز به کنترل دقیق بر واکنشهای شیمیایی دارند ، اغلب PFR را برای توانایی خود در حفظ قوام و قابلیت اطمینان در هر دو مقیاس کوچک و بزرگ انتخاب می کنند.

گرمای برتر و انتقال جرم

طراحی جریان پلاگین به انتقال گرما و جرم کمک می کند ، که واکنش ها را پایدار نگه می دارد ، به خصوص در فرآیندی که گرمای زیادی را آزاد می کنند یا جذب می کنند.از آنجا که هیچ مخلوط پشت وجود ندارد ، گرما به طور مساوی از طریق راکتور پخش می شود و از مناطقی که خیلی گرم یا خیلی سرد هستند جلوگیری می کند.این حتی توزیع گرما ، نرخ واکنش را ثابت نگه می دارد و کیفیت محصول خوبی را حفظ می کند.اگر گرما ناهموار بود ، می تواند مشکلاتی مانند واکنش آهسته یا محصولات جانبی ناخواسته ایجاد کند.با پایدار نگه داشتن دما ، طراحی جریان پلاگین نیز ایمنی را بهبود می بخشد و خطر گرمای خطرناک را در واکنش هایی که گرمای زیادی را آزاد می کند ، کاهش می دهد.از آنجا که واکنش تحت کنترل باقی می ماند ، هموار و کارآمدتر اجرا می شود و منجر به نتایج بهتری می شود.این طرح همچنین تضمین می کند که واکنش از مسیری پایدار و قابل پیش بینی پیروی می کند ، که باعث بهبود کارایی و حفظ محصول خالص می شود.در حالی که واکنش دهنده ها از طریق راکتور حرکت می کنند ، همه آنها بدون مخلوط کردن با سایر قسمت ها ، شرایط مشابهی را طی می کنند.این امر امکان کنترل بهتر فرآیند را فراهم می کند و تضمین می کند که واکنش همانطور که انتظار می رود اتفاق می افتد.به همین دلیل ، تعداد کمتری از محصولات ناخواسته تشکیل می شود و بیشتر محصول مورد نظر ساخته می شود.توانایی طراحی جریان پلاگین در انتقال چاه گرما ، حفظ دمای پایدار و کنترل واکنش ها ، آن را برای فرآیندهای صنعتی که در آن کیفیت و کارآیی مهم است ، بسیار مفید می کند.

تطبیق پذیری در برنامه ها

راکتورهای جریان پلاگین (PFR) بسیار مفید هستند زیرا می توانند انواع مختلفی از واکنشهای شیمیایی را تحمل کنند.آنها برای واکنش های سریع ، واکنش های برگشت ناپذیر و واکنش های فاز گاز به خوبی کار می کنند زیرا واکنش دهنده ها به راحتی از طریق راکتور در یک جریان پایدار حرکت می کنند.PFR ها همچنین برای واکنش هایی که از کاتالیزورهای جامد استفاده می کنند بسیار عالی هستند ، زیرا جریان یکنواخت اطمینان می دهد که تمام واکنش دهنده ها در معرض کاتالیزور قرار می گیرند.این کمک می کند تا واکنشهای شیمیایی با کارآمدتر اتفاق بیفتد و نتایج مداوم تری به همراه داشته باشد.به دلیل این مزایا ، PFR ها به طور گسترده در صنایعی مانند پتروشیمی و دارویی مورد استفاده قرار می گیرند ، جایی که برای تولید محصولات با کیفیت بالا کنترل دقیق بر واکنش ها لازم است.توانایی آنها در پایدار و کارآمد واکنش ها ، آنها را به ابزاری مهم برای بسیاری از فرآیندهای شیمیایی تبدیل می کند.PFR ها همچنین در ساخت پلیمرها بسیار مفید هستند زیرا غلظت مونومر را در طول واکنش ثابت نگه می دارند.این برای تولید پلیمرهای با خواص یکنواخت مانند استحکام و دوام مداوم مهم است.جریان صاف در PFR باعث کاهش تغییرات در غلظت و زمان واکنش می شود و منجر به یک محصول نهایی قابل اطمینان تر می شود.از آنجا که PFR ها به طور مداوم کار می کنند ، آنها همچنین می توانند در مقایسه با راکتورهای دسته ای ، در زمان صرفه جویی در وقت و بهبود راندمان باشند.توانایی آنها در رسیدگی به واکنشهای مختلف با دقت و قابلیت اطمینان ، آنها را در بسیاری از صنایع ارزشمند می کند.چه برای کاتالیز ، واکنش های فاز گازی و چه تولید پلیمر ، PFR ها روشی قابل اعتماد و کارآمد برای کنترل واکنشهای شیمیایی و حفظ کیفیت محصول ارائه می دهند.

مضرات راکتورهای جریان پلاگین

محدود به انواع واکنش خاص

راکتورهای جریان پلاگین (PFR) برای واکنش های شیمیایی که در یک جهت حرکت می کنند بهتر کار می کنند و نیازی به معکوس یا رسیدن به تعادل ندارند.آنها برای واکنشهای برگشت ناپذیر مؤثر هستند ، جایی که واکنش دهنده ها بدون بازگشت به محصولات به محصولات تبدیل می شوند.از آنجا که PFR ها جریان پایدار دارند ، واکنش دهنده ها بدون مخلوط کردن با محصولات به جلو حرکت می کنند.این تنظیم برای واکنش هایی که نیاز به دستیابی به تعادل دارند ایده آل نیست زیرا عدم مخلوط کردن مانع از تنظیم واکنش در طول مسیر می شود.در این موارد ، PFR ممکن است اجازه ندهد که واکنش به پتانسیل کامل خود برسد ، و آن را برای برخی از فرآیندهای شیمیایی کمتر مؤثر می کند.برخی از واکنش ها برای به دست آوردن بهترین نتیجه نیاز به زمان و مخلوط کردن بیشتری دارند ، اما PFR ها این انعطاف پذیری را ارائه نمی دهند.به همین دلیل ، برخی از واکنش ها ممکن است کاملاً کامل نشود و منجر به راندمان پایین تر شود.برای واکنش هایی که نیاز به اختلاط بهتر و زمان واکنش طولانی تر دارند ، یک راکتور مخزن هم زده (CSTR) یا نوع دیگری از راکتور ممکن است بهتر عمل کند.CSTR ها دائماً محتویات را هم می زنند ، حتی از هم مخلوط می شوند و اجازه می دهند در صورت لزوم واکنش در هر دو جهت حرکت کند.این باعث می شود آنها برای واکنش هایی که نیاز به کنترل دقیق دارند برای به دست آوردن بهترین عملکرد مفید باشد.در حالی که PFR ها برای برخی از واکنش های خاص عالی هستند ، ممکن است بهترین انتخاب نباشد وقتی یک واکنش به زمان بیشتری برای تعادل نیاز داشته باشد یا نیاز به اختلاط مداوم دارد.انتخاب راکتور راست به نوع واکنش و نتیجه مطلوب بستگی دارد.

حساسیت به کیفیت خوراک و شرایط عملیاتی

راکتورهای جریان پلاگین (PFR) برای حفظ نرخ واکنش و کیفیت محصول به یک خوراک ثابت و خوب مخلوط شده نیاز دارند.اگر خوراک در غلظت ، دما یا فشار تغییر کند ، می تواند بر نحوه عملکرد راکتور تأثیر بگذارد.کیفیت خوراک ناهموار ممکن است منجر به نرخ تبدیل متناقض و تغییرات در محصول نهایی شود.در صنایعی که کیفیت دقیق محصول مهم است ، حتی تغییرات کوچک می تواند مشکلاتی مانند واکنش های جانبی ناخواسته یا راندمان پایین تر ایجاد کند.برای جلوگیری از این مسائل ، مهم است که خوراک را پایدار و به درستی کنترل کنید.یک خوراک خوب تنظیم شده تضمین می کند که راکتور هموار عمل کند و نتایج قابل اعتماد تولید کند.PFR ها نسبت به تغییرات در شرایط خوراک بسیار حساس هستند زیرا هرگونه تغییر به طور مستقیم بر نحوه واکنش در داخل راکتور تأثیر می گذارد.از آنجا که واکنش ها هنگام حرکت خوراک اتفاق می افتد ، هرگونه تغییر در خصوصیات آن می تواند منجر به پردازش ناهموار و نتایج غیرقابل پیش بینی شود.برای جلوگیری از این امر ، اپراتورها باید با دقت نظارت و کنترل خوراک را کنترل و کنترل کنند.تغییر دما ، تغییرات فشار یا ناخالصی ها می تواند واکنش را مختل کرده و کارایی را کاهش دهد.استفاده از سیستم های نظارتی پیشرفته به حفظ شرایط پایدار ، اطمینان از عملکرد بهتر ، کیفیت محصول بالاتر و مشکلات تولید کمتر کمک می کند.

پتانسیل کانال سازی

در راکتورهای پلاگین پلاگین بسته بندی شده (PFR) ، کاتالیزورهای جامد یا مواد بسته بندی به هدایت واکنشهای شیمیایی کمک می کنند.با این حال ، کانال سازی می تواند رخ دهد که جریان واکنش دهنده ها به طور مساوی از طریق بستر بسته بندی شده پخش نشود.به جای اینکه به طور یکنواخت جریان یابد ، واکنش دهنده ها ممکن است مسیرهای خاصی را طی کنند و قسمت هایی از کاتالیزور را پرش کنند.این باعث واکنش ناهموار می شود ، جایی که برخی از مناطق به طور کارآمد کار می کنند در حالی که برخی دیگر این کار را نمی کنند.در نتیجه ، برخی از واکنش دهنده ها بدون واکنش کامل از طریق راکتور عبور می کنند و باعث کاهش کارایی کلی می شوند.از آنجا که PFR ها برای بهترین عملکرد حتی به جریان نیاز دارند ، کانال سازی می تواند یک مشکل بزرگ باشد ، به خصوص در صنایعی که به نرخ تبدیل بالا نیاز دارند.کانال سازی منجر به نرخ واکنش ناهموار و کاهش کارایی کلی می شود.هنگامی که قسمت هایی از بستر کاتالیزور از آن دور می شوند ، کمتر واکنش دهنده ها به محصولات تبدیل می شوند و منجر به مواد هدر رفته و بازده پایین می شوند.برای جلوگیری از این امر ، باید راکتورها را با دقت طراحی کنید.آنها می توانند از بسته بندی یکنواخت ، توزیع کنندگان جریان یا سازه های خاص برای پخش یکنواخت جریان استفاده کنند.طراحی مناسب به به حداقل رساندن کانال دار کمک می کند و باعث می شود راکتور کارآمدتر و بهبود تولید شیمیایی شود.

پیچیدگی در طراحی و مقیاس

حتی اگر راکتورهای جریان پلاگین (PFR) طراحی ساده ای داشته باشند ، و آنها را بزرگتر می کند یا طراحی آنها برای استفاده در مقیاس بزرگ می تواند کاملاً مشکل باشد.هنگامی که یک PFR را مقیاس کنید ، باید اطمینان حاصل کنند که جریان مواد صاف باقی می ماند و شرایط واکنش در کل راکتور یکسان باقی می ماند.این امر نیاز به محاسبات دقیق برای درک چگونگی حرکت مایعات ، چگونگی پخش گرما و چگونگی واکنش سریع در داخل سیستم دارد.این عوامل در تنظیمات بزرگ صنعتی از اهمیت بیشتری برخوردار می شوند ، جایی که تغییرات کوچک در جریان یا دما می تواند بر کارایی و کیفیت محصول تأثیر بگذارد.اگر PFR به درستی مقیاس بندی نشود ، ممکن است به همان اندازه که انتظار می رود کار نکند و منجر به مشکلات تولید شود.برای مقیاس کردن PFR ، اغلب آن را طولانی تر کنید یا چندین راکتور را در کنار هم تنظیم کنید.با این حال ، صرفاً افزایش اندازه کافی نیست.آنها باید با دقت سرعت جریان را تنظیم کنند تا اطمینان حاصل شود که مواد با سرعت مناسب حرکت می کنند تا واکنش کامل شود.برای جلوگیری از مشکلات جریان ، تغییرات فشار در داخل راکتور نیز باید کنترل شود.مسئله دیگر انتقال گرما است زیرا راکتورهای بزرگتر ممکن است برای حفظ درجه حرارت یکنواخت تلاش کنند ، که می تواند باعث شود قسمت هایی از راکتور بیش از حد گرم شود یا بیش از حد خنک شود.بسیاری از روشهای پیشرفته برای مدیریت این عوامل استفاده می کنند به گونه ای که راکتور بزرگتر دقیقاً و همچنین نسخه کوچکتر اصلی کار کند.

نگهداری و چالش های عملیاتی

راکتورهای جریان پلاگین (PFRS) می توانند رسوب ایجاد کنند ، که هنگام ایجاد مواد جامد در داخل راکتور اتفاق می افتد.این سپرده ها می توانند از واکنش دهنده های باقیمانده ، فرآورده های جانبی یا ناخالصی های موجود در خوراک ناشی شوند.با گذشت زمان ، رسوب می تواند جریان مواد را مسدود کرده و انتقال حرارت را کمتر مؤثر کند.از آنجا که کنترل دما برای واکنش ها مهم است ، این می تواند روند واکنش را کند یا تغییر دهد و باعث کاهش کارایی شود.برای جلوگیری از این امر ، تمیز کردن منظم لازم است ، اما این می تواند پرهزینه باشد و ممکن است نیاز به توقف یا کند شدن عملیات داشته باشد.اگر رسوب مدیریت نشود ، می تواند باعث آسیب طولانی مدت به قطعات راکتور شود و منجر به تعمیرات گران تر شود.علاوه بر رسوب ، PFR ها همچنین می توانند با انسداد یا اختلال در جریان روبرو شوند.این راکتورها به یک حرکت پایدار مواد نیاز دارند ، بنابراین هرگونه انسداد می تواند باعث ایجاد مشکل شود.انسداد ممکن است از ذرات جامد ، مشکلات تجهیزات یا تغییر در ترکیب خوراک ناشی شود.هنگامی که این اتفاق می افتد ، فشار می تواند تغییر کند و واکنش ممکن است به درستی تکمیل نشود و منجر به کاهش کیفیت محصول شود.جریان ناهموار همچنین می تواند بر دما و غلظت در داخل راکتور تأثیر بگذارد و این روند را کمتر کار کند.برای جلوگیری از این مشکلات ، نظارت مداوم لازم است.بسیاری از سیستم ها برای ردیابی عملکرد از سنسورها و کنترل ها استفاده می کنند ، اما اینها به هزینه های عملیاتی اضافه می کنند.با وجود این چالش ها ، نگهداری منظم و نظارت دقیق به نگه داشتن PFR ها به طور هموار و کارآمد کمک می کند.

برنامه های راکتورهای جریان پلاگین

راکتورهای جریان پلاگین (PFR) به دلیل کارآیی و تطبیق پذیری آنها به طور گسترده در مهندسی شیمی استفاده می شود.طراحی آنها جریان یک طرفه و زمان اقامت مداوم را تضمین می کند و امکان کنترل دقیق بر سینتیک واکنش و توزیع محصول را فراهم می کند.این امر باعث می شود آنها برای واکنشهای مختلف شیمیایی از جمله سیستم های فاز گاز ، فاز مایع ، ناهمگن و همگن مناسب باشند.مقیاس پذیری و مقرون به صرفه بودن آنها در تولید صنعتی در مقیاس بزرگ ارزشمند است.

تولید شیمیایی

راکتورهای جریان پلاگین (PFR) در تهیه مقادیر زیادی از مواد شیمیایی مانند اسید سولفوریک ، اتیلن اکسید و متانول مهم هستند.طراحی آنها به مواد شیمیایی اجازه می دهد تا به طور مداوم جریان یابد ، که باعث افزایش واکنش ها و افزایش تولید می شود.این برای صنایعی که نیاز به ایجاد سریع حجم زیاد مواد شیمیایی دارند ، مفید است.PFR ها شرایط واکنش پایدار را ارائه می دهند ، اطمینان حاصل می کنند که محصول نهایی از نظر کیفیت خالص و سازگار است.PFR با نگه داشتن نرخ واکنش ثابت و کاهش محصولات جانبی ناخواسته ، به حداکثر رساندن کارآیی تولید کمک می کند.این قابلیت اطمینان برای صنایعی است که به فرآیندهای شیمیایی دقیق بستگی دارند تا مقادیر زیادی را به طور کارآمد و با هزینه کمتری تولید کنند.PFR ها همچنین با جلوگیری از مخلوط کردن پشت و یکنواخت نگه داشتن واکنش ، تولید شیمیایی را کارآمدتر می کنند.جریان پایدار آنها امکان کنترل بهتر شرایط واکنش را فراهم می کند و نیاز به مراحل تصفیه اضافی را کاهش می دهد.این باعث کاهش هزینه های تولید و کاهش ضایعات می شود و عملیات را پایدار تر می کند.به دلیل توانایی آنها در تولید سریع ، به طور مداوم و با حداقل زباله ، PFR ها به طور گسترده در صنایعی استفاده می شوند که نیاز به تولید شیمیایی با حجم بالا دارند.طراحی آنها باعث می شود تا شرکت هایی که به دنبال بهبود کارآیی و کیفیت محصول هستند ، در عین حال که هزینه ها را تحت کنترل خود نگه دارند ، انتخابی ترجیح دهند.

پردازش پتروشیمی

در صنعت پتروشیمی ، راکتورهای جریان پلاگین (PFR) معمولاً برای پالایش فرآیندهای مانند ترک خوردگی کاتالیزوری و هیدروژناسیون استفاده می شوند.کنترل دقیق آنها بر شرایط واکنش ، تولید کارآمد مواد شیمیایی با ارزش مانند اتیلن ، پروپیلن و بوتادین را که در ساخت پلاستیک و مواد مصنوعی استفاده می شود ، امکان پذیر می کند.از آنجا که PFR ها حجم زیادی از هیدروکربن ها را به طور مداوم پردازش می کنند ، آنها به پالایشگاه ها کمک می کنند تا به طور هموار عمل کنند و کیفیت محصول را حفظ کنند.جریان یک طرفه در PFRS مانع از مخلوط کردن پشت ، حفظ خلوص واکنش دهنده ها و بهبود کارایی کلی می شود.یکی دیگر از مزیت های PFR در پردازش پتروشیمی توانایی آنها در کنترل موثر گرما است که برای واکنشهای پالایش با درجه حرارت بالا مهم است.با حفظ درجه حرارت و فشار پایدار ، PFR ها به حداکثر رساندن بازده در ضمن کاهش محصولات جانبی ناخواسته کمک می کنند.طراحی آنها همچنین باعث می شود که آنها برای هر دو عملیات پالایش در مقیاس بزرگ و تولید تخصصی پتروشیمی سازگار شوند.PFR ها به دلیل کارآیی ، قابلیت اطمینان و توانایی پردازش مقادیر زیادی از مواد بدون وقفه ، در صنعت پتروشیمی نقش دارند و به پالایشگاه ها کمک می کنند تا ضمن بهبود بهره وری انرژی ، تقاضای جهانی را برآورده کنند.

تولید دارویی

راکتورهای جریان پلاگین (PFR) به طور گسترده ای در ساخت داروها ، به ویژه در تولید مواد دارویی فعال (API) استفاده می شوند.توانایی آنها در حفظ شرایط دقیق واکنش ، تضمین می کند که داروها با خلوص و قوام بالا تولید می شوند.از آنجا که تمام مولکول ها در PFR شرایط واکنش یکسانی را تجربه می کنند ، در کیفیت محصول تغییرات کمتری وجود دارد.این امر در صنعت داروسازی مهم است ، جایی که مقررات سختگیرانه نیاز به تولید داروهای با کیفیت و با کیفیت بالا دارد.با کاهش تشکیل محصولات جانبی ناخواسته ، PFR ها همچنین به حداکثر رساندن عملکرد کمک می کنند و اطمینان حاصل می کنند که از مواد اولیه گران قیمت به طور کارآمد استفاده می شود.PFR همچنین با فعال کردن تولید مداوم به جای پردازش دسته ای ، تولید دارویی را بهبود می بخشد.این باعث می شود تنوع بین عملکردهای مختلف تولید شود و راندمان را افزایش می دهد.جریان پایدار واکنش دهنده ها در PFRS آنها را برای تولید داروهای تخصصی که نیاز به کنترل دقیق بر زمان و شرایط واکنش دارند ، ایده آل می کند.PFR ها از تکنیک های تولید مدرن مانند شیمی جریان مداوم پشتیبانی می کنند ، که به شرکت ها کمک می کند ضمن رعایت استانداردهای دقیق کیفیت و ایمنی ، ضایعات و هزینه های پایین تر را کاهش دهند.به دلیل این مزایا ، PFR ها یک فناوری مهم در تولید دارویی هستند.

فرآیندهای کاتالیزوری

راکتورهای جریان پلاگین (PFR) در واکنشهای کاتالیزوری بسیار مؤثر هستند ، جایی که واکنش دهنده ها حتی برای بهترین نتیجه باید با کاتالیزورها ارتباط برقرار کنند.جریان پایدار آنها تضمین می کند که واکنش دهنده ها به طور یکنواخت از روی سطوح کاتالیزوری عبور می کنند و باعث بهبود سرعت و کارآیی واکنش می شوند.این در فرآیندهای صنعتی مانند هیدروژناسیون و اکسیداسیون مفید است ، جایی که کنترل دقیق واکنش منجر به بازده بالاتر می شود.از آنجا که PFR شرایط پایدار را حفظ می کند ، کاتالیزورها طولانی تر می شوند ، هزینه ها را کاهش می دهند و عملکرد کلی را بهبود می بخشند.با جلوگیری از مخلوط کردن ناهموار ، PFR ها همچنین واکنشهای جانبی ناخواسته را کاهش می دهند و آنها را به یک انتخاب ارجح برای صنایعی که به فرآیندهای کاتالیزوری متکی هستند ، تبدیل می کند.PFR ها همچنین با بهینه سازی شرایط واکنش و کاهش زباله ، تولید کاتالیزوری در مقیاس بزرگ را تقویت می کنند.طراحی آنها امکان کنترل دما و فشار بهتر را فراهم می کند و منجر به استفاده کارآمدتر از کاتالیزورها می شود.این امر برای صنایعی مانند پتروشیمی ، داروسازی و مواد شیمیایی ریز مهم است که حتی پیشرفت های اندک در کارآیی می تواند بر هزینه ها و کیفیت محصول تأثیر بگذارد.به دلیل توانایی آنها در به حداکثر رساندن عملکرد کاتالیزور در حالی که به حداقل رساندن زباله و استفاده از انرژی ، PFR ها در واکنش های کاتالیزوری صنعتی نقش دارند.

برنامه های زیست محیطی

راکتورهای جریان پلاگین (PFR) در حفاظت از محیط زیست به ویژه برای کاهش آلودگی و درمان زباله های صنعتی از اهمیت ویژه ای برخوردار هستند.آنها معمولاً در تصفیه گاز دودکش مورد استفاده قرار می گیرند ، جایی که انتشار گازهای مضر مانند دی اکسید گوگرد و اکسیدهای نیتروژن به ترکیبات ایمن تر تبدیل می شوند.PFR ها همچنین با تجزیه مواد شیمیایی خطرناک در فرآورده های جانبی کمتر مضر ، در تصفیه فاضلاب نقش دارند.طراحی جریان مداوم آنها ، حذف آلاینده های کارآمد را تضمین می کند و به صنایع کمک می کند تا ضمن کاهش هزینه های عملیاتی ، مقررات زیست محیطی را برآورده کنند.علاوه بر کنترل آلودگی ، PFR ها با بهبود بهره وری انرژی و کاهش زباله از پایداری پشتیبانی می کنند.توانایی آنها در پردازش حجم زیادی از زباله های صنعتی به طور مداوم آنها را به یک راه حل قابل اعتماد برای مدیریت محیط زیست در مقیاس بزرگ تبدیل می کند.با ترکیب فناوری PFR ، صنایع می توانند ضمن حفظ تولید کارآمد ، تأثیرات زیست محیطی خود را کاهش دهند.با افزایش نگرانی در مورد آلودگی و تغییرات آب و هوا ، PFR ها به ابزاری فزاینده برای صنایع که به دنبال راه حل های تولید پاک تر و پایدار هستند ، تبدیل می شوند.

تطبیق پذیری در واکنشهای ناهمگن و همگن

PFR ها می توانند هر دو واکنش ناهمگن و همگن را تحمل کنند ، و آنها را در سنتز شیمیایی بسیار متنوع می کند.آنها برای سنتزهای آلی پیچیده ای که نیاز به کنترل حرارتی دقیق و کنترل مواد دارند مفید هستند. در واکنش های ناهمگن ، الگوی جریان یکنواخت حتی تماس بین واکنش دهنده ها و کاتالیزورهای جامد ، به حداکثر رساندن نرخ تبدیل و انتخاب محصول را تضمین می کند.در واکنشهای همگن ، زمان اقامت مداوم سینتیک واکنش پایدار ، افزایش عملکرد و کیفیت محصول را حفظ می کند.این سازگاری باعث می شود PFR ها برای طیف گسترده ای از فرآیندهای شیمیایی ، از مواد شیمیایی اصلی کالا گرفته تا مواد شیمیایی و دارویی پیچیده و دارویی مناسب باشند.کنترل دقیق آنها بر شرایط واکنش اجازه می دهد تا سنتز محصولات با خلوص بالا با حداقل محصولات جانبی باشد.

انتگرال در تولید شیمیایی خوب

PFR در تولید مواد شیمیایی ریز ، که در آن به خلوص بالا و مسیرهای واکنش خاص مورد نیاز است ، استفاده می شود.آنها کنترل دقیقی بر دما ، فشار و زمان اقامت ارائه می دهند و از کیفیت و عملکرد مداوم محصول اطمینان می دهند.این دقت در تولید رنگها ، عطرها ، پوشش های مخصوص و سایر مواد شیمیایی خوب که به استانداردهای با کیفیت دقیق نیاز دارند ، بسیار عالی است.PFR ها تشکیل محصول جانبی را به حداقل می رسانند و انتخاب واکنش را تقویت می کنند ، بهینه سازی استفاده از مواد اولیه و کاهش زباله ها می شوند.مقیاس پذیری آنها همچنین به تولید کنندگان شیمیایی خوب اجازه می دهد تا ضمن حفظ قوام محصول ، از سنتز آزمایشگاهی در مقیاس کوچک به تولید صنعتی در مقیاس کامل منتقل شوند.

پایان

راکتورهای جریان پلاگین برای مدیریت واکنشهای شیمیایی با دقت بسیار مفید هستند.آنها با نگه داشتن همه چیز در یک جهت کار می کنند ، که به شما کمک می کند تا محصول بیشتری را از همان مقدار مواد شیمیایی بدست آورید و کارها را ایمن و سازگار نگه می دارد.آنها به خصوص برای مشاغل بزرگ صنعتی که در آن شما نیاز به تهیه محصول زیادی بدون هدر دادن مواد یا انرژی دارید ، مناسب هستند.با این حال ، آنها برای هر موقعیتی مناسب نیستند ، گاهی اوقات آنها به اندازه کافی برای واکنش های خاص مخلوط نمی شوند و می توانند نسبت به تغییرات در موادی که استفاده می کنند حساس باشند.اما به طور کلی ، PFR ها برای بسیاری از فرآیندهای تولیدی انتخابی هستند زیرا آنها راندمان را با اثربخشی متعادل می کنند و صنایع را به راحتی و اقتصادی نگه می دارند.
