مبدل پیزوالکتریک: اصل کار، ساخت، انواع، ویژگی ها و کاربردها

مبدل پیزوالکتریک به شما امکان می دهد نیروی مکانیکی را به سیگنال الکتریکی یا انرژی الکتریکی را به حرکت مکانیکی تبدیل کنید.در این مقاله می آموزید که مبدل پیزوالکتریک چیست، چگونه ساخته می شود و چگونه کار می کند.همچنین انواع متداول، ویژگی های کلیدی و برنامه های کاربردی آن را مشاهده خواهید کرد.

کاتالوگ

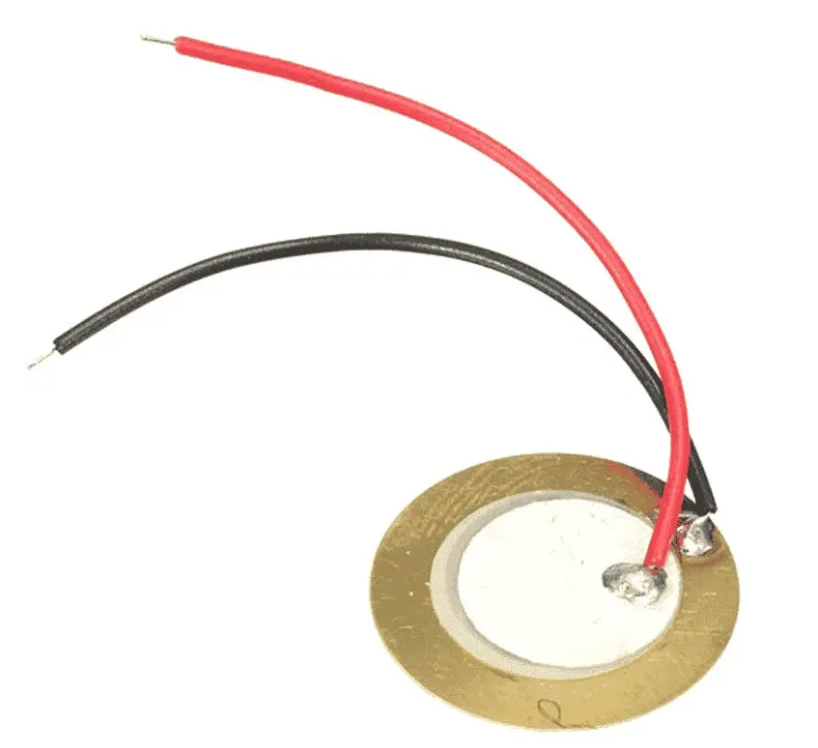

شکل 1. مبدل پیزوالکتریک (عنصر دیسک پیزو)

مبدل پیزوالکتریک چیست؟

مبدل پیزوالکتریک وسیله ای است که نیروی مکانیکی را به انرژی الکتریکی یا انرژی الکتریکی را به حرکت مکانیکی تبدیل می کند.با استفاده از ماده خاصی کار می کند که در هنگام فشار دادن، خم شدن یا ارتعاش ولتاژ کمی تولید می کند.به دلیل این خاصیت، معمولاً برای تشخیص فشار، لرزش، صدا یا حرکت استفاده می شود.ساختار ساده از نوع دیسک با سیم های متصل، همانطور که معمولا در تنظیمات عملی دیده می شود، اجازه می دهد تا حرکت مکانیکی به راحتی به سیگنال الکتریکی برای کاربردهای اندازه گیری یا کنترل تبدیل شود.

ساخت مبدل پیزوالکتریک

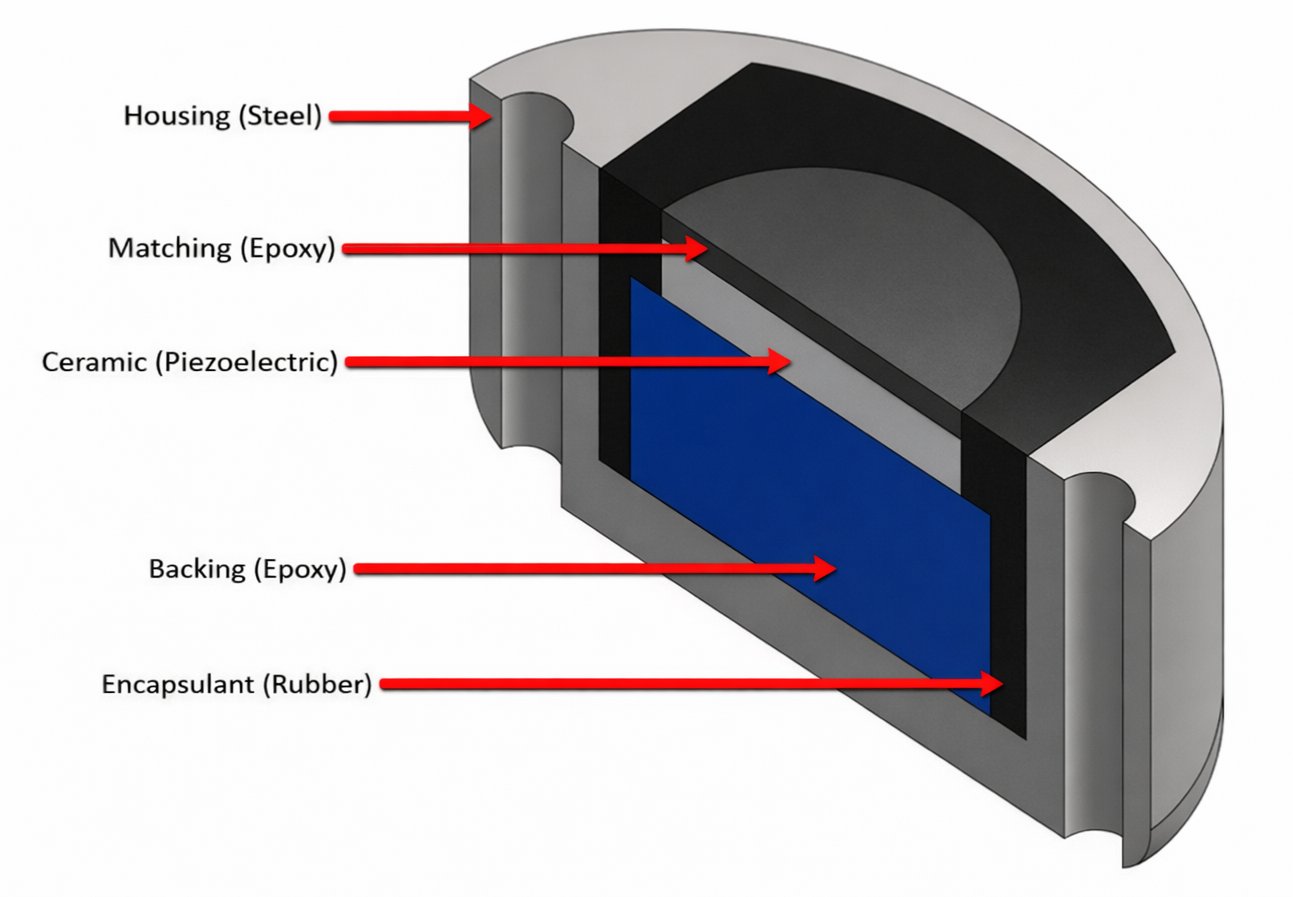

شکل 2. ساخت مبدل پیزوالکتریک

•مسکن (فولاد)

استحکام مکانیکی را فراهم می کند و مبدل را در برابر آسیب های خارجی محافظت می کند.

•لایه همسان (اپوکسی)

به انتقال موثر انرژی مکانیکی به عنصر پیزوالکتریک کمک می کند و عملکرد سیگنال را بهبود می بخشد.

•سرامیک پیزوالکتریک

عنصر حسگر فعال که هنگام اعمال فشار یا ارتعاش ولتاژ الکتریکی ایجاد می کند.

•لایه پشتی (اپوکسی)

ارتعاشات ناخواسته را جذب می کند و پاسخ مبدل را کنترل می کند.

•محصور کننده (لاستیک)

سازه را آب بندی کرده و از رطوبت، گرد و غبار و اثرات محیطی محافظت می کند.

اصل کار مبدل پیزوالکتریک

اصل کار یک مبدل پیزوالکتریک مبتنی بر توانایی برخی مواد برای پاسخ به تنش مکانیکی و انرژی الکتریکی است.در داخل ماده، بارهای الکتریکی با اعمال نیرو یا ولتاژ تغییر می‌کنند.این رفتار به دو شکل مرتبط ظاهر می شود که به عنوان اثر پیزوالکتریک مستقیم و اثر پیزوالکتریک معکوس شناخته می شود.هر اثر توضیح می دهد که چگونه انرژی از یک شکل به شکل دیگر تبدیل می شود.

اثر مستقیم پیزوالکتریک

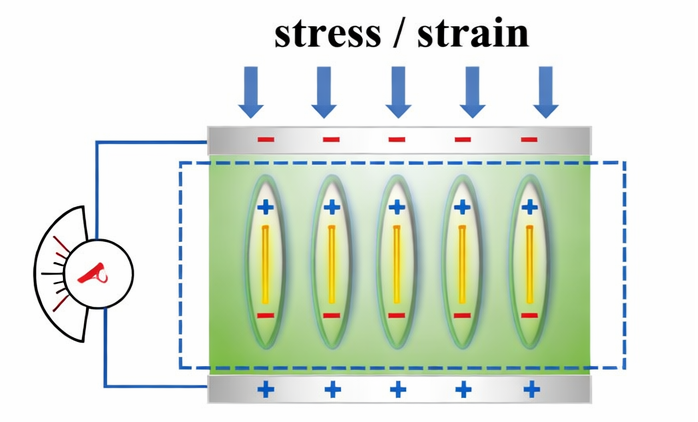

شکل 3. اثر مستقیم پیزوالکتریک

در اثر مستقیم پیزوالکتریک، تنش یا کرنش مکانیکی به ماده پیزوالکتریک اعمال می شود.همانطور که در شکل نشان داده شده است، فشار دادن یا بارگذاری مواد باعث می شود بارهای الکتریکی داخلی از موقعیت طبیعی خود جابجا شوند.این جداسازی بار، سطوح مثبت و منفی را در دو طرف ماده ایجاد می کند.در نتیجه یک ولتاژ الکتریکی کوچک در سراسر الکترودها ایجاد می شود.ولتاژ خروجی با قوی‌تر شدن نیرو یا ارتعاش اعمال شده افزایش می‌یابد و به مبدل اجازه می‌دهد تا فشار، نیرو یا حرکت را به دقت حس کند.

اثر پیزوالکتریک معکوس

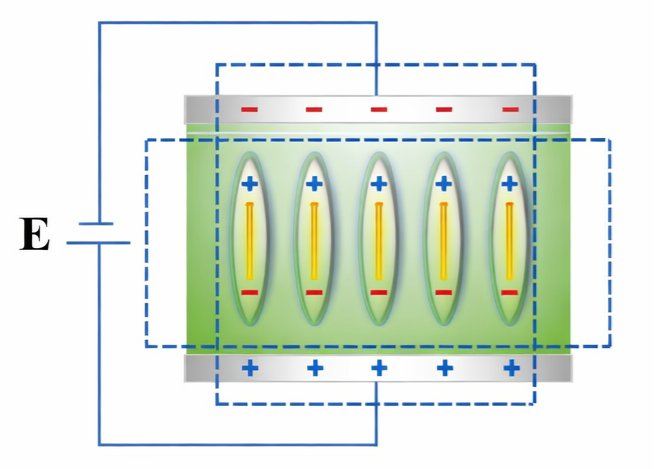

شکل 4. اثر پیزوالکتریک معکوس

در اثر پیزوالکتریک معکوس، تبدیل انرژی در جهت مخالف اتفاق می افتد.یک ولتاژ الکتریکی خارجی به مواد پیزوالکتریک اعمال می شود.همانطور که در شکل نشان داده شده است، میدان الکتریکی اعمال شده بارهای داخلی را مجبور می کند تا مجدداً تراز شوند.این تنظیم مجدد باعث می شود که مواد با انبساط یا انقباض کمی تغییر شکل دهند.تغییر شکل فیزیکی حرکت یا ارتعاش مکانیکی ایجاد می کند و مبدل پیزوالکتریک را قادر می سازد حرکت، صدا یا امواج اولتراسونیک تولید کند.

ویژگی های الکتریکی مبدل های پیزوالکتریک

پارامتر	مشخصات
نوع سیگنال خروجی	ولتاژ AC تولید شده از مکانیکی استرس
حالت خروجی برق	حالت شارژ یا عملکرد حالت ولتاژ
محدوده ولتاژ خروجی	حداکثر 10 میلی ولت تا 100 ولت بسته به نیرو و اندازه
حساسیت شارژ	1 pC در هر N تا 1000 pC در N
حساسیت ولتاژ	1 میلی ولت در هر N تا 50 میلی ولت در هر N
ظرفیت منبع	100 pF تا 50 nF
امپدانس منبع	بسیار زیاد، معمولاً بالای 1 مگا اهم
مقاومت داخلی	بزرگتر از 10 گیگا اهم
محدوده پاسخ فرکانس	1 هرتز تا 10 مگاهرتز بسته به طراحی
فرکانس تشدید	1 کیلوهرتز تا 5 مگاهرتز معمولی
فرکانس ضد تشدید	کمی بالاتر از رزونانس فرکانس
امپدانس خروجی در رزونانس	امپدانس کم در نقطه تشدید
امپدانس خروجی در ضد رزونانس	امپدانس بسیار بالا در ضد رزونانس نقطه
قابلیت اندازه گیری استاتیک	برای اندازه گیری DC واقعی مناسب نیست
ثابت زمان تخلیه	میلی ثانیه تا ثانیه بر اساس بار مقاومت
قطبیت سیگنال	بستگی به جهت استرس و جهت گیری مواد
ثابت دی الکتریک	100 تا 5000 بسته به جنس
ولتاژ عملیاتی به عنوان محرک	10 ولت تا 1000 ولت AC یا DC
مصرف برق	در حالت سنسور بسیار کم است
سطح نویز	نویز الکتریکی ذاتی بسیار کم
حساسیت کابل	بالا، تحت تاثیر ظرفیت کابل
تهویه سیگنال مورد نیاز	تقویت کننده شارژ یا ولتاژ امپدانس بالا تقویت کننده
پایداری دما	متوسط، بر اساس مواد پیزو متفاوت است
ضریب تلفات الکتریکی	در فرکانس کاری پایین
مقاومت عایق	معمولاً بیشتر از 10 گیگا اهم
خطی بودن خروجی	بالا در محدوده های مکانیکی رتبه بندی شده

انواع مبدل های پیزوالکتریک

مبدل های پیزوالکتریک انواع مختلفی دارند که هر کدام برای حس یا تولید حرکت، فشار، صدا یا لرزش برای کاربردهای اندازه گیری و کنترل خاص طراحی شده اند.

مبدل شتاب سنج پیزوالکتریک

یک مبدل شتاب سنج پیزوالکتریک برای اندازه گیری شتاب و ارتعاش استفاده می شود.با تبدیل حرکت مکانیکی به سیگنال الکتریکی هنگام حرکت سنسور کار می کند.در مقایسه با مبدل های فشار یا نیرو، نسبت به تغییرات سریع و ارتعاشات با فرکانس بالا حساس تر است.این باعث می شود آن را برای نظارت بر ماشین و تجزیه و تحلیل ارتعاش مناسب کند.معمولاً در سیستم های بهداشتی صنعتی و ساختاری استفاده می شود.

مبدل فشار پیزوالکتریک

یک مبدل فشار پیزوالکتریک تغییرات فشار دینامیکی را اندازه گیری می کند و آنها را به خروجی الکتریکی تبدیل می کند.برخلاف سنسورهای فشار استاتیک، به سرعت به تغییرات فشار سریع پاسخ می دهد.در مقایسه با مبدل های نیرو، به طور خاص برای اندازه گیری فشار مایع و گاز طراحی شده است.اغلب در موتورهای احتراقی و سیستم های هیدرولیک استفاده می شود.پاسخ فرکانس بالا مزیت اصلی آن است.

مبدل نیروی پیزوالکتریک

یک مبدل نیروی پیزوالکتریک، نیروی اعمال شده یا بار را از طریق تولید بار اندازه گیری می کند.هنگامی که نیرو اعمال می شود، عنصر پیزوالکتریک یک سیگنال الکتریکی متناسب با بار تولید می کند.در مقایسه با شتاب‌سنج‌ها، به جای حرکت، بر نیروی مستقیم تمرکز می‌کند.در اندازه گیری نیروی دینامیکی عملکرد خوبی دارد.این نوع به طور گسترده در تست و اندازه گیری ضربه استفاده می شود.

مبدل التراسونیک پیزوالکتریک

یک مبدل اولتراسونیک پیزوالکتریک امواج اولتراسونیک را تولید و تشخیص می دهد.انرژی الکتریکی را به امواج صوتی با فرکانس بالا تبدیل می کند و سیگنال های منعکس شده را دریافت می کند.در مقایسه با میکروفون ها، در فرکانس های بسیار بالاتری فراتر از شنوایی انسان عمل می کند.این امکان سنجش دقیق، تصویربرداری و اندازه گیری فاصله را فراهم می کند.معمولاً در سونوگرافی پزشکی و بازرسی صنعتی استفاده می شود.

مبدل محرک پیزوالکتریک

یک مبدل محرک پیزوالکتریک انرژی الکتریکی را به حرکت مکانیکی دقیق تبدیل می کند.هنگامی که ولتاژ اعمال می شود، برای ایجاد حرکت منبسط یا منقبض می شود.بر خلاف مبدل های نوع سنسور، عمدتا برای تحریک به جای اندازه گیری استفاده می شود.جابجایی بسیار کوچک اما دقیق را فراهم می کند.این آن را برای سیستم های موقعیت یابی دقیق ایده آل می کند.

مبدل میکروفون پیزوالکتریک

مبدل میکروفون پیزوالکتریک ارتعاشات صدا را به سیگنال های الکتریکی تبدیل می کند.امواج صوتی باعث ارتعاش مواد پیزوالکتریک و ایجاد ولتاژ می شود.در مقایسه با مبدل های اولتراسونیک، در محدوده فرکانس قابل شنیدن عمل می کند.از نظر طراحی ساده است و برای سنجش نیازی به نیروی خارجی ندارد.این نوع معمولاً در سیستم‌های تشخیص اولیه صوتی و صوتی استفاده می‌شود.

مبدل احتراق پیزوالکتریک

یک مبدل احتراق پیزوالکتریک در هنگام اعمال نیروی مکانیکی ولتاژ بالایی تولید می کند.فشار دادن یا ضربه زدن به عنصر جرقه بدون نیروی خارجی تولید می کند.در مقایسه با سایر مبدل های پیزوالکتریک، به جای سنجش، بر تولید ولتاژ تمرکز می کند.این باعث می شود که برای اهداف احتراق قابل اعتماد باشد.به طور گسترده ای در فندک های گازی و سیستم های جرقه زنی استفاده می شود.

کاربردهای مبدل پیزوالکتریک

مبدل های پیزوالکتریک به طور گسترده ای در فناوری مدرن استفاده می شوند زیرا می توانند انرژی مکانیکی را با دقت به سیگنال های الکتریکی برای سنجش، اندازه گیری و کنترل در بسیاری از صنایع تبدیل کنند.

سیستم های سونوگرافی پزشکی

مبدل های پیزوالکتریک به طور گسترده در دستگاه های اولتراسوند استفاده می شوند.آنها امواج صوتی با فرکانس بالا تولید می کنند و سیگنال های منعکس شده را برای تشکیل تصاویر دریافت می کنند.این به پزشکان کمک می کند تا ساختارهای داخلی بدن را با خیال راحت ببینند.آنها قابل اعتماد هستند و خیلی سریع پاسخ می دهند.

مانیتورینگ ارتعاش و وضعیت

از این مبدل ها برای تشخیص ارتعاش در ماشین ها و سازه ها استفاده می شود.ارتعاش مکانیکی برای تجزیه و تحلیل به سیگنال الکتریکی تبدیل می شود.این به شناسایی زودهنگام عیوب در موتورها، پمپ ها و موتورها کمک می کند.ایمنی را بهبود می بخشد و هزینه تعمیر و نگهداری را کاهش می دهد.

سیستم های اندازه گیری فشار

مبدل های پیزوالکتریک فشار در حال تغییر سریع گازها و مایعات را اندازه گیری می کنند.آنها در جایی که تغییرات فشار با سرعت بالا رخ می دهد به خوبی کار می کنند.این باعث می شود آنها برای موتورها و سیستم های هیدرولیک مناسب باشند.آنها برای فشار ثابت یا استاتیک استفاده نمی شوند.

اندازه گیری نیرو و ضربه

از آنها برای اندازه گیری نیرو، بار و ضربه استفاده می شود.با اعمال نیرو، بار الکتریکی تولید می شود.این امکان اندازه گیری دقیق نیروهای دینامیکی را فراهم می کند.آنها در آزمایش و تجزیه و تحلیل مواد رایج هستند.

دستگاه های صدا و آکوستیک

مبدل های پیزوالکتریک در میکروفون ها، زنگ ها و پیکاپ های صدا استفاده می شوند.ارتعاشات صدا باعث می شود که ماده سیگنال الکتریکی تولید کند.آنها از نظر طراحی ساده و بسیار بادوام هستند.این دستگاه ها در لوازم الکترونیکی مصرفی رایج هستند.

جرقه زنی و تولید جرقه

در سیستم های جرقه زنی، مبدل های پیزوالکتریک با فشار دادن ولتاژ بالا تولید می کنند.این ولتاژ بدون نیاز به برق خارجی جرقه ایجاد می کند.معمولا در فندک و اجاق گاز استفاده می شود.طراحی ساده و بسیار قابل اعتماد است.

مزایا و محدودیت های مبدل پیزوالکتریک

مزایای مبدل پیزوالکتریک

• به تغییرات جزئی نیرو و ارتعاش بسیار حساس هستند.

• آنها به سرعت به سیگنال های دینامیک پاسخ می دهند.

• آنها در محدوده فرکانس وسیعی کار می کنند.

• اندازه آنها کوچک و سبک است.

• در حالت سنجش نیازی به برق خارجی ندارند.

• در شرایط سخت بادوام و قابل اعتماد هستند.

محدودیت های مبدل پیزوالکتریک

• آنها نمی توانند نیروهای ایستا یا ثابت را اندازه گیری کنند.

• آنها به مدارهای تهویه سیگنال خاص نیاز دارند.

• خروجی آنها تحت تأثیر تغییرات دما قرار می گیرد.

• سیگنال خروجی معمولاً بسیار کوچک است.

• برخی از مواد می توانند تحت تنش زیاد ترک بخورند.

مبدل پیزوالکتریک در مقابل مبدل های دیگر

مشخصات	مبدل پیزوالکتریک	مبدل استرین گیج	مبدل خازنی	مبدل القایی	مبدل نوری
کمیت اندازه گیری شده	نیرو، فشار، ارتعاش	کرنش و نیرو	جابجایی، فشار	موقعیت، جابجایی	نور، موقعیت، سرعت
اصل عملیات	اثر پیزوالکتریک	تغییر مقاومت	تغییر ظرفیت	القای الکترومغناطیسی	مدولاسیون نور
نوع سیگنال خروجی	ولتاژ یا شارژ	تغییر مقاومت	تغییر ظرفیت	ولتاژ	ولتاژ یا جریان
قابلیت اندازه گیری استاتیک	مناسب نیست	مناسب است	مناسب است	مناسب است	مناسب است
قابلیت اندازه گیری دینامیک	عالی	خوب	متوسط	خوب	عالی
حساسیت معمولی	بالا	متوسط	خیلی بالا	متوسط	خیلی بالا
محدوده فرکانس	1 هرتز تا بالای 1 مگاهرتز	تا 10 کیلوهرتز	تا 100 کیلوهرتز	تا 50 کیلوهرتز	بالای 1 مگاهرتز
زمان پاسخگویی	بسیار سریع زیر 1 میکروثانیه	آهسته تا متوسط	سریع	متوسط	فوق العاده سریع
امپدانس خروجی	بسیار بالای 1 موم	کم حدود 120 تا 350 اهم	بالا	کم	کم
حساسیت به دما	متوسط	بالا	متوسط	کم	کم
تهویه سیگنال مورد نیاز است	مورد نیاز	مورد نیاز	مورد نیاز	مورد نیاز	حداقل
برق مورد نیاز	بدون نیروی خارجی برای حس کردن	به ولتاژ تحریک نیاز دارد	به ولتاژ تحریک نیاز دارد	به ولتاژ تحریک نیاز دارد	به منبع برق نیاز دارد
اندازه و وزن	بسیار کوچک و سبک	کوچک	کوچک	متوسط	کوچک
استحکام محیطی	بالا	متوسط	متوسط	بالا	متوسط
برنامه های کاربردی	مانیتورینگ لرزش، سونوگرافی	لودسل ها، سیستم های توزین	سنجش موقعیت و سطح	حس نزدیکی و موقعیت	رمزگذارها، حسگرهای فیبر

نتیجه گیری

مبدل های پیزوالکتریک از طریق اثرات پیزوالکتریک مستقیم و معکوس برای حس کردن یا تولید حرکت و سیگنال های الکتریکی عمل می کنند.آنها حساسیت بالا، پاسخ سریع و عملیات فرکانس وسیع را برای اندازه گیری های دینامیکی مانند لرزش، فشار، نیرو و صدا ارائه می دهند.انواع مختلفی برای اهداف سنجش، تحریک و احتراق در بسیاری از صنایع استفاده می شود.با این حال، آنها برای اندازه گیری های ایستا مناسب نیستند و نیاز به تهویه سیگنال مناسب دارند.
