Microcontroller PIC18F4620: ویژگی ها ، pinouts و راهنمای برگه داده

این مقاله با کاوش در میکروکنترلر PIC18F4620 آغاز می شود ، در مورد تعادل آن بین قدرت محاسباتی و مقرون به صرفه بحث می کند.ما توانایی های میکروکنترلر را به تفصیل ، مانند دوام و بهره وری انرژی آن بررسی خواهیم کرد.این روش نه تنها باعث می شود که اطلاعات قابل اعتماد تر بلکه برای شما مفیدتر باشد ، و باعث افزایش قدردانی عمیق تر از این فناوری و ایجاد انگیزه بیشتر در نقش PIC18F4620 در پیشبرد فناوری میکروکنترلر می شود.

کاتالوگ

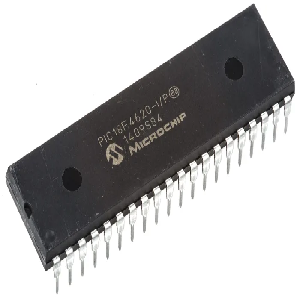

نمای کلی PIC18F4620

در pic18f4620 میکروکنترلر ترکیبی از راندمان محاسباتی و مقرون به صرفه بودن را نشان می دهد ، و حافظه برنامه فلاش پیشرفته خود را برای دوام برتر و طول عمر گسترده اعمال می کند.این ویژگی در برنامه هایی که نیاز به بازنویسی مکرر حافظه دارند ، از قابلیت اطمینان طولانی مدت استفاده می کند.سری PIC18 از جمله PIC18F2525با pic18f2620با pic18f4525وت pic18f4620 مدل ها برای برآورده کردن نیازهای اجرای با کارایی بالا و حساس به قدرت ساخته شده اند.

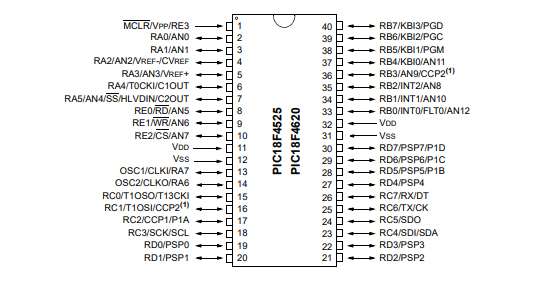

PINOUT از PIC18F4620

پیکربندی پین

پین های قدرت و زمین

نیازهای برق برای PIC18F4620 از 2 ولت تا 5.5 ولت است که از طریق پین های VDD و VSS تهیه می شود.VDD به ولتاژ منبع مثبت متصل می شود.VSS برای زمین تعیین شده است.

قرار دادن خازن های جداکننده مناسب ، مانند انواع سرامیک یا تانتالوم ، در نزدیکی این پین ها به کاهش نویز و حفظ عملکرد پایدار کمک می کند ، تحویل قدرت پایدار عملکرد میکروکنترلر مداوم.

پین های نوسان ساز

از پین های OSC1 و OSC2 برای اتصال کریستال های خارجی یا تشدید کننده ها استفاده می شود و سیگنال ساعت مورد نیاز برای کار را تولید می کند.انتخاب منبع ساعت استفاده است زیرا بر مصرف برق و عملکرد تأثیر می گذارد.انتخاب اجزای نوسان ساز مناسب تضمین می کند که میکروکنترلر در فرکانس مورد نظر با حداقل jitter عمل می کند.

درگاه های ورودی/خروجی

میکروکنترلر شامل چندین درگاه I/O است: Porta ، Portb ، Portc ، Portd و Porte.هر پورت ، متشکل از پین های متعدد ، بسته به نیاز برنامه ، می تواند به عنوان ورودی یا خروجی پیکربندی شود.

به طور مؤثر با استفاده از این پورت ها می تواند فرآیندهای طراحی را ساده تر کند ، اولیه سازی ثبت های TRIS وضعیت ورودی یا خروجی پین ها را برای کنترل مدارهای خارجی مانند سنسورها ، سوئیچ ها و LED ها تعیین می کند.

پین های عملکرد خاص

پین های خاص برای توابع تخصصی اختصاص می یابد:

کانال های تبدیل به دیجیتال (ADC)

خروجی های مدولاسیون عرض پالس (PWM)

رابط های ارتباطی: UART ، SPI و I2C

با استفاده از این لوازم جانبی داخلی ، مانند تایمر و ماژول های ارتباطی ، غنی سازی طرح های مدار و عملکرد را تقویت می کند.به عنوان مثال ، استفاده از ارتباطات داخلی UART می تواند تلاش های برنامه نویسی را ساده کند و قابلیت اطمینان انتقال داده ها را در پروژه های ارتباطی سریال تقویت کند.

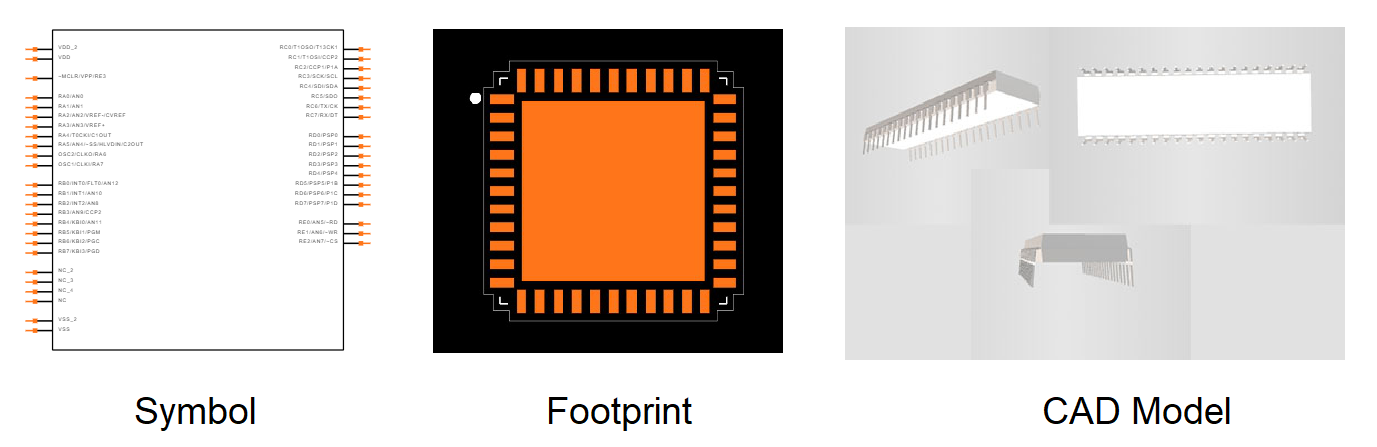

نماد PIC18F4620 مدل ، ردپای و مدل CAD

نماد PIC18F4620

نماد PIC18F4620 به عنوان یک نمایش گرافیکی مورد استفاده در طرحواره ها برای نشان دادن مؤلفه و اتصالات الکتریکی آن استفاده می شود.این نماد شامل تمام پین ها و عملکردهای تعیین شده آنها است که طراحی شماتیک یکپارچه را امکان پذیر می کند.

ردپای PIC18F4620

ردپای PIC18F4620 طرح فیزیکی و اندازه مؤلفه روی PCB را مشخص می کند.این شامل ترتیب و ابعاد لنت ها است که برای لحیم کاری ایمن و قابل اعتماد مفید هستند.

PIC18F4620 مدل CAD

یک مدل CAD (طراحی رایانه ای) یک نمایش سه بعدی از میکروکنترلر PIC18F4620 را ارائه می دهد و جزئیات جنبه های فیزیکی مانند ارتفاع ، عرض و طرح پین را شرح می دهد.مدل CAD برای طراحی دقیق PCB ، امکان قرارگیری دقیق و برنامه ریزی مکانی را انجام می دهد.

ویژگی های PIC18F4620

PIC18F4620 حالت های عملیاتی سازگار را با نیازهای متمایز صرفه جویی در برق فراهم می کند و به قابلیت استفاده آن اضافه می کند:

حالتهای عملیاتی

RUN: هم CPU و هم محیطی را فعال می کند و از پاسخگویی فوری برای کارهای فعال اطمینان می دهد.

بیکار: ضمن حفظ فعالیت محیطی ، CPU را غیرفعال می کند ، مناسب برای سناریوهایی که فرآیندهای پس زمینه نیاز به توجه دارند.

خواب: از CPU و لوازم جانبی استفاده می کند ، که برای حفظ انرژی در دوره های عدم فعالیت ایده آل است.

بازده قدرت

نشت ورودی فوق العاده 50NA: این جریان ناخواسته را به حداقل می رساند ، عاملی در برنامه های دقیق که در آن نشت می تواند عملکرد را به خطر بیاندازد و با گسترش ، قابلیت اطمینان.

حالت RUN: یک 11μA متوسط ​​مصرف می کند ، که نشان دهنده مناسب بودن آن برای عملیات حساس به قدرت است که نیاز به فعال سازی مکرر و بدون قرعه کشی انرژی بیش از حد دارند.

حالت بیکار: صرفاً 2.5μA ، برای کارهایی که نیاز به نظارت جانبی دارند بدون نیاز به قدرت پردازش کامل ، مفید است.

حالت خواب: از 100NA بسیار کم استفاده می کند ، ایده آل برای کاربردهایی که حفظ عمر باتری در دوره های طولانی عدم فعالیت بسیار عالی است.

نوسان ساز TIMER1: در 900NA با فرکانس 32 کیلوهرتز عمل می کند و عملکردهای زمانبندی را با حداقل قدرت حفظ می کند و از صحت عملیات وابسته به زمان حتی در حالتهای کم قدرت اطمینان می دهد.

تایمر Watchdog: با استفاده از مجدد خودکار میکروکنترلر در صورت شناسایی یک خطای نرم افزاری یا حالت غیرقابل پاسخ ، به ثبات سیستم کمک می کند ، یک محافظت از اطمینان خاطر برای تکیه بر خدمات بی وقفه.

برنامه های کاربردی در سیستم های تعبیه شده

تعادل عملکرد با مصرف برق: انتخاب حالت های مناسب بر اساس نیازهای عملیاتی می تواند عمر باتری را در دستگاه های قابل حمل افزایش دهد.

دقت و قابلیت اطمینان: نوسان سازهای جریان و کارآمد جریان فوق العاده کم جریان را تضمین می کنند که سیستم حتی در هنگام کار در حالت های کم مصرف ، دقیق و قابل اعتماد باقی می ماند.

مزایای PIC18F4620

انعطاف پذیری نوسان ساز

کریستال اسیلاتور: عملکرد حداکثر 40 مگاهرتز ، که توسط یک حلقه قفل فاز 4 برابر (PLL) تقویت شده است ، عملکرد و سرعت قابل توجهی را ارائه می دهد و باعث می شود آن را برای برنامه هایی که در آن دقت لازم است مناسب باشد.

حالت های RC: حداکثر 4 مگاهرتز را با یک تنظیم کننده مقاومت در برابر مقاومت خارجی (RC) کنترل می کند ، که با یک منبع ساعت خارجی به 40 مگاهرتز کشیده می شود و سازگاری را در سناریوهای مختلف فراهم می کند.

بلوک نوسان ساز داخلی: از 31 کیلوهرتز تا 8 مگاهرتز متغیر است ، و اطمینان از زمان بیدار شدن سریع از حالت خواب (1 میکروگرم) ، که باعث کاهش تأخیر و کمک در مدیریت قدرت مؤثر می شود.

مانیتور ساعت بدون امنیت: با اطمینان از خاموش شدن ایمن در صورت خرابی ساعت محیطی ، تقویت استحکام سیستم ، قابلیت اطمینان را اضافه می کند.

لوازم جانبی قابل توجه

سینک/منبع با جریان بالا: هر پین I/O تا 25 کارشناسی ارشد مدیریت می کند و نیازهای بالاتری را بدون درایورهای خارجی در خود جای می دهد.

چندین وقفه و خروجی PWM: این ویژگی از کنترل همزمان بر ماژول های مختلف برای کنترل حرکات و سیستم های ارتباطی پشتیبانی می کند و باعث افزایش کارایی عملیاتی می شود.

Master Synlicous Serial Port (MSSP): از پروتکل های SPI/I2C ضرورت برای ارتباطات چند عیار کارآمد پشتیبانی می کند ، و امکان ادغام یکپارچه در طرح های پیشرفته را فراهم می کند.

ماژول پیشرفته USART و ADC: USART از هر دو حالت ناهمزمان و همزمان پشتیبانی می کند ، در حالی که ADC 10 بیتی حداکثر 13 کانال را برای دستیابی به داده های گسترده و ارتباطات سریال در رابط سنسور و تله متری ارائه می دهد.

مقایسه کننده های آنالوگ و HLVD: مقایسه کننده های آنالوگ دوگانه و تشخیص ولتاژ با ولتاژ 16 سطح 16 سطح (HLVD) نظارت دقیق ولتاژ و تصمیم گیری را تسهیل می کند ، و از برنامه های دقیق تقاضا پشتیبانی می کند.

ویژگی های خاص

C کامپایلر بهینه سازی معماری: متناسب با کامپایلرهای C ، این ویژگی توسعه را ساده می کند و مسیر بازار پروژه های پیچیده را ساده تر می کند.

چرخه حافظه بادوام: 100000 چرخه پاک/نوشتن را برای فلاش پیشرفته و حداکثر 1،000،000 چرخه برای EEPROM ارائه می دهد ، و اطمینان از دوام و قابلیت اطمینان داده های ذخیره شده در برنامه های سختگیرانه دارد.

اشکال زدایی قابل برنامه ریزی و در مدار: از اشکال زدایی خود برنامه نویسی و مدارس در مدار از طریق دو پین ، بهبود انعطاف پذیری برنامه نویسی و راندمان عیب یابی ، یک مزیت قابل توجه در شیوه های مختلف مهندسی پشتیبانی می کند.

دامنه ولتاژ گسترده: از 2.0 ولت تا 5.5 ولت با گزینه های تنظیم مجدد قهوه ای کار می کند و عملکرد پایدار را در شرایط قدرت متنوع در دستگاه های قابل حمل و حساس به برق ارائه می دهد.

مشخصات فنی PIC18F4620

نوع	پارامتر
زمان سرب کارخانه	6 هفته
سوار شدن	از طریق سوراخ
نوع نصب	از طریق سوراخ
بسته / مورد	40-DIP (0.600 ، 15.24 میلی متر)
تعداد پین	40
مبدل داده ها	A/D 13x10b
تعداد I/OS	36
تایمرهای نگهبان	بله
دمای عملیاتی	-40 درجه سانتیگراد 125 درجه سانتیگراد TA
بسته بندی	لوله
سری	PIC® 18F
منتشر شده	2004
کد JESD-609	E3
کد pbfree	بله
وضعیت جزئی	فعال
سطح حساسیت رطوبت (MSL)	قابل اجرا نیست
تعداد خاتمه	40
پایان پایانه	قلع مات (SN)
حداکثر اتلاف قدرت	1w
موقعیت پایانه	دوگانه
ولتاژ عرضه	5 ولت
بسامد	40 مگاهرتز
شماره قسمت پایه	pic18f4620
شمارش پین	40
عرضه ولتاژ حداکثر (VSUP)	5.5 ولت
منبع تغذیه	5 ولت
رابط	i2c ، spi ، uart ، usart
اندازه حافظه	64 کیلوبایت
نوع نوسان ساز	داخلی
اندازه رم	3.8k x 8
ولتاژ - عرضه (VCC/VDD)	4.2V ~ 5.5 ولت
UPS/UCS/نوع ICS محیطی	میکرو کنترل کننده
تعداد بیت ها	8
پردازنده اصلی	عکس
محیط زیست	تشخیص/تنظیم مجدد قهوه ای ، HLVD ، POR ، PWM ، WDT
نوع حافظه برنامه	فلاش
اندازه اصلی	8 بیتی
اندازه حافظه برنامه	64KB 32K x 16
اتصال	I2C ، SPI ، UART/USART
حداکثر جریان	35 میلی متر
اندازه بیت	8
زمان دسترسی	40 میکرومتر
دارای ADC است	بله
کانال های DMA	هیچ
عرض اتوبوس داده	8b
تعداد تایمر/پیشخوان	4
اندازه eeprom	1K x 8
خانواده CPU	عکس
تعداد کانال های ADC	13
تعداد کانال های PWM	2
تعداد کانال های USB	1
قد	4.953 میلی متر
طول	53.09 میلی متر
عرض	14.732 میلی متر
رسیدن به SVHC	بدون SVHC
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

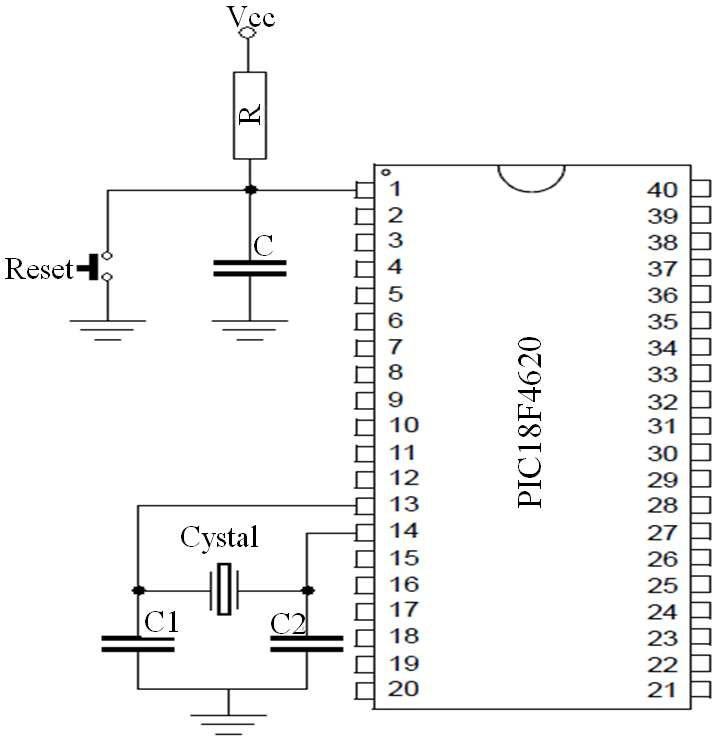

نمودار بلوک عملکردی

مدل های معادل PIC18F4620

• PIC18F4620-I/MLمیکروکنترلرها و پردازنده ها

• PIC18LF4620-I/MLمیکروکنترلرها و پردازنده ها

• PIC18LF4620T-E/MLمیکروکنترلرها و پردازنده ها

• PIC18F4620-E/MLمیکروکنترلرها و پردازنده ها

قطعات قابل مقایسه PIC18F4620

شماره قطعه	سازنده	بسته / مورد	تعداد پین	عرض اتوبوس داده	تعداد I/O	رابط	اندازه حافظه	ولتاژ عرضه	محیط زیست	نمای مقایسه
PIC18F4620-E/P	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	36	i2c ، spi ، uart ، usart	64 کیلوبایت	5 ولت	تشخیص/تنظیم مجدد قهوه ای ، HLVD ، POR ، PWM ، WDT
PIC18F4680-E/P	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	36	can ، i2c ، spi ، uart ، usart	64 کیلوبایت	5 ولت	تشخیص/تنظیم مجدد قهوه ای ، HLVD ، POR ، PWM ، WDT	PIC18F4620-E/P VS PIC18F4680-E/P
PIC18F4680-I/P	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	36	can ، i2c ، spi ، uart ، usart	64 کیلوبایت	5 ولت	تشخیص/تنظیم مجدد قهوه ای ، HLVD ، POR ، PWM ، WDT	PIC18F4620-E/P VS PIC18F4680-I/P
PIC18F4610-I/P	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	36	i2c ، spi ، uart ، usart	64 کیلوبایت	5 ولت	تشخیص/تنظیم مجدد قهوه ای ، HLVD ، POR ، PWM ، WDT	PIC18F4620-E/P VS PIC18F4610-I/P

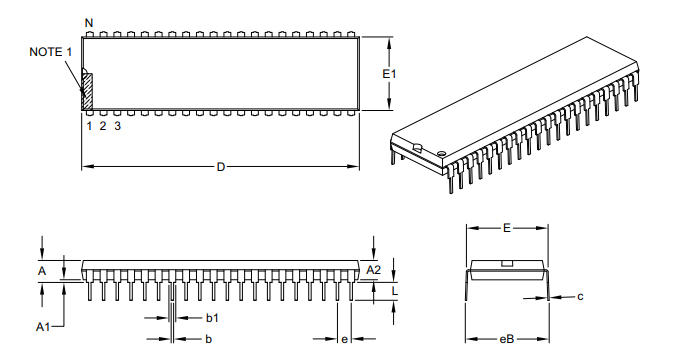

بسته بندی و ابعاد PIC18F4620

ابعاد PIC18F4620	محدودیت های بعد	حداقل (اینچ)	nom (اینچ)	حداکثر (اینچ)
تعداد پین	حرف		40
زمین	اشمیه		0.100 BSC
هواپیمای بالا تا صندلی	بوها			0.25
ضخامت بسته بندی شده	A2	0.125		0.195
پایه به صفحه صندلی	A1	0.015
عرض شانه به شانه	اشمیه	0.59		0.625
عرض بسته بندی شده	E1	0.485		0.58
طول کلی	د	1.98		2.095
نوک به صفحه صندلی	سعادت	0.115		0.2
ضخامت سرب	جف	0.008		0.015
عرض سرب بالایی	B1	0.03		0.07
عرض سرب پایین	بشور	0.014		0.023
فاصله کلی ردیف	عکسبرداری			0.7

پیش زمینه سازنده

شرکت Microchip Technology در پیشرفت های میکروکنترلر ، سیگنال مختلط و آنالوگ برتری دارد.این شرکت به طور فعال مشغول دستیابی به آموزش و پرورش است و مجموعه گسترده ای از منابع را تأمین می کند.در میان آنها آزمایشگاه های سازمان یافته ، برنامه های درسی دقیق ، جلسات آموزشی تخصصی و ابزارهای پیشرفته توسعه وجود دارد.

برگه داده PDF

برگه داده های PIC18LF4620-I/ML:

PIC18FX525 ، X620 Datasheet.pdf

برچسب و بسته بندی تغییرات 23/سپتامبر/2015.pdf

بسته بندی تغییرات 10/اکتبر/2016.pdf

PIC18F (2 ، 4) مشخصات برنامه نویسی ZZZ.PDF

2.73kHz.pdf

Wire Bond CHG Qual 19/Jul/2016.pdf

برگه های PIC18F4620-E/P:

PIC18F (2 ، 4) مشخصات برنامه نویسی ZZZ.PDF

PIC18FX525 ، X620 Datasheet.pdf

برچسب و بسته بندی تغییرات 23/سپتامبر/2015.pdf

بسته بندی تغییرات 10/اکتبر/2016.pdf

Mult Dev 13/Apr/2020.PDF

سیم CHG 13/ژانویه/2016.pdf

سوالات متداول [سؤالات متداول]

1. PIC18F4620 چیست؟

PIC18F4620 یک میکروکنترلر همه کاره است که به دلیل سازگاری آن در کاربردهای صنعتی مورد ستایش قرار می گیرد.معماری آن ، که برای به حداقل رساندن مصرف برق طراحی شده است ، قابلیت های پردازش قوی را ارائه می دهد که در محیط های سخت به خوبی طنین انداز است.برخی دیگر غالباً با توجه به استقامت و پشتیبانی گسترده ابزار که فرآیندهای توسعه را ساده می کند ، به سمت این میکروکنترلر تکیه می کنند.

2. چگونه می توانم PIC18F4620 را برنامه ریزی کنم؟

برای برنامه ریزی PIC18F4620 ، این مراحل را دنبال کنید:

Open MPLAB ، یک IDE همه جانبه که برای محصولات میکروچیپ طراحی شده است.

نوع پروژه ای را که روی آن کار می کنید انتخاب کنید.

مدل میکروکنترلر دقیق را مشخص کنید.

کامپایلر مناسب را انتخاب کنید.

مسیر پروژه را برای گردش کار سازمان یافته تعریف کنید.

3. اندازه PIC18F4620 چقدر است؟

PIC18F4620 ، با ابعاد 2.095 x 0.58 x 0.195 اینچ ، یکپارچه در فضاهای تنگ قرار می گیرد ، که در سیستم های جمع و جور و تعبیه شده مورد نیاز است.این اندازه امکان ادغام بی دردسر در چیدمان های مختلف سخت افزاری را فراهم می کند ، با اصول طراحی آگاهانه فضا که پیشرفت های فناوری معاصر را هدایت می کند ، هماهنگ است.
