بافر اتوبوس PCA9615 I2C: Pinout ، مشخصات ، برنامه ها و برگه داده

در دنیای سریع طراحی الکترونیک ، حفظ ارتباطات قابل اعتماد بین اجزای جدی ، به ویژه در محیط های پر سر و صدا الکتریکی جدی است.PCA9615 ، یک بافر دیفرانسیل I2C-Bus دیفرانسیل دو کانال که برای عملکرد سریع حالت (FM+) طراحی شده است ، با تقویت یکپارچگی داده ها و پشتیبانی از عملکردهای جابجایی داغ ، یک راه حل ارائه می دهد.در این مقاله به بررسی برگه داده های PCA9615 ، PINOUT ، برنامه ها و تنظیمات مدار می پردازیم.با ارائه بینش های فنی عمیق و نمونه های واقعی ، شما را در مورد چگونگی استفاده از PCA9615 برای بهینه سازی عملکرد در طرح های خود راهنمایی می کند.

کاتالوگ

1. Pinout of PCA9615

2. مدل CAD PCA9615

3. نمای کلی PCA9615

4. نمودار بلوک PCA9615

5 مشخصات فنی

6. ویژگی ها و مزایای کلیدی

7. استفاده از PCA9615

8. نمودار برنامه معمولی

9. نمودار مدار PCA9615

10. اطلاعات بسته بندی

11. اطلاعات تولید کننده

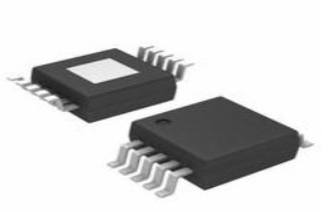

PCA9615 I2C Bus Buffer: Pinout, Specs, Applications, and Datasheet

Pinout of PCA9615

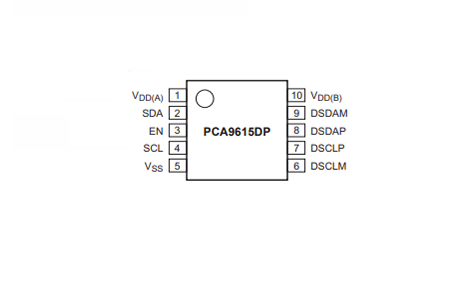

Fig.1 PCA9615 Pinout

مدل CAD PCA9615

نماد

Fig.2 PCA9615 Symbol

ردپای

Fig.3 PA9615 Footprint

نمای کلی PCA9615

درPCA9615 به عنوان یک بافر یکپارچه برای ارتباطات SMBUS/I2C-Bus ، به طور قابل توجهی انتقال داده ها در محیط های پر سر و صدا الکتریکی را افزایش می دهد.با استفاده از یک لایه فیزیکی دیفرانسیل (DI2C) که شفافیت در لایه پروتکل را حفظ می کند ، فساد داده ها را به طور ماهرانه کاهش می دهد.این قابلیت ارتباطات قابل اعتماد را در بین برنامه های مختلف از جمله اتوماسیون صنعتی ، سیستم های خودرو و دستگاه های پیچیده به هم پیوسته تضمین می کند.

PCA9615 با دو کانال درایور دیفرانسیل تک انتهایی متناسب با خط SCL مجهز شده است.دامنه و سرعت سیگنال های SMBUS/I2C را گسترش می دهد.یکپارچگی سیگنال را حفظ می کند.با تبدیل سیگنال های تک انتهایی به سیگنال های دیفرانسیل ، PCA9615 به طور موثری تداخل الکترومغناطیسی (EMI) و متقاطع را کاهش می دهد ، که در محیط های پر سر و صدا شیوع دارند.

سیگنالینگ دیفرانسیل در PCA9615 مزایای زیادی را ارائه می دهد و در مقایسه با سیگنال های تک انتهایی ، رد نویز برتر را ارائه می دهد.عمدتا در تنظیمات صنعتی و اتومبیل که در آن سر و صدای الکتریکی یکپارچگی داده را تهدید می کند ، سودمند است.از طول کابل طولانی تر و نرخ داده های بالاتر پشتیبانی می کند.طرح های سیستم انعطاف پذیر تری را امکان پذیر می کند.در برنامه های واقعی ، PCA9615 یکپارچه در سیستم هایی که نیاز به ارتباط قوی در مسافت های طولانی دارند ، ادغام می شود.سیگنالینگ دیفرانسیل انتقال داده سنسور قابل اعتماد بین مؤلفه هایی مانند واحد کنترل موتور و سنسورهای مختلف پراکنده در سراسر وسیله نقلیه را تضمین می کند.PCA9615 ارتباطات واضحی بین کنترل کننده های متعدد و دستگاه های میدانی واقع در یک طبقه تولید بزرگ را حفظ می کند.

نمودار بلوک PCA9615

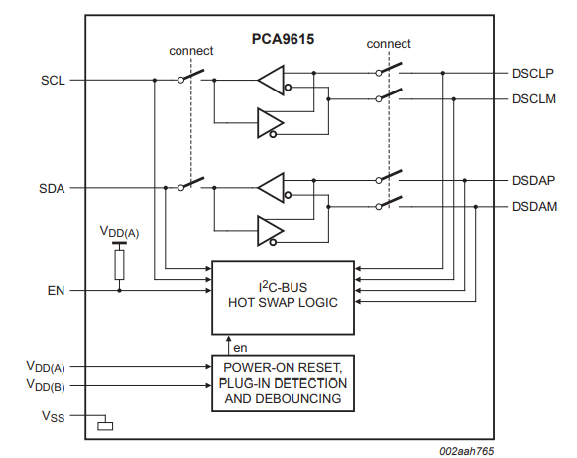

Fig.4 PCA9615 Block Diagram

مشخصات فنی

در اینجا فرمت جدول با مشخصات فنی ، ویژگی ها و پارامترهای شرکت NXP USA Inc. PCA9615DPJ ، همراه با قطعات با مشخصات مشابه.

نوع	پارامتر
کارخانه زمان پیشرو	7 چند هفته
نصب نوع	سطح سوار شدن
بسته بندی کردن / مورد	10-tfsop ، 10-MSOP (0.118 ، عرض 3.00 میلی متر)
سطح سوار شدن	بله
عملیاتی درجه حرارت	-40 درجه سانتیگراد 85 درجه سانتیگراد
بسته بندی	نوار & Reel (TR)
منتشر شده	2010
بخش وضعیت	فعال
رطوبت سطح حساسیت (MSL)	1 (نامحدود)
شماره خاتمه	10
نوع	بافر ، مجدداً
برنامه	I2C
ولتاژ - عرضه	2.3 ولت 5.5 ولت
پایانه موقعیت	دوگانه
پایانه شکل	خندق بال
قله دمای بازتاب (CEL)	نه مشخص شده
شماره توابع	1
تهیه کردن ولتاژ	3.3 ولت
پایانه زمین	0.5 میلی متر
زمان اوج@ دمای دمای (ها)	نه مشخص شده
پایه شماره قطعه	PCA9615
خروجی	2 سیم اتوبوس
پین کردن شمردن	10
jesd -30 رمز	S-PDSO-G10
شماره کانال	2
جاری - عرضه	16μA
ورودی	2 سیم اتوبوس
داده نرخ (حداکثر)	400 کیلوهرتز
تهیه کردن ولتاژ 1	5 ولت
خازن - ورودی	7pf
طول	3 میلی متر
قد نشسته (حداکثر)	1.1 میلی متر
عرض	3 میلی متر
روه وضعیت	rohs3 سازگار

ویژگی ها و مزایای اصلی

قابلیت جابجایی داغ

طراحی PCA9615 شامل یک قابلیت جابجایی داغ قوی است که به ماژول ها اجازه می دهد بدون ایجاد وقفه در جریان داده متصل و قطع شوند.این ویژگی به ویژه در سیستمهای پیچیده ای که به موقع و قابلیت اطمینان در آن حاکم است ، از جمله در مراکز ارتباطات و داده ها سودمند است.با فعال کردن جایگزینی و گسترش ماژول یکپارچه ، ویژگی SWAP داغ عملکرد سیستم سازگار و حداقل خرابی را تضمین می کند ، و به نیاز همیشه به ثبات و کارآیی در چنین محیط های خواستار پذیرایی می کند.

• ورودی سیگنال: ورودی سیگنال EN (ENABLE) نقش تعیین کننده ای در مدیریت روش جابجایی داغ دارد.هنگامی که یک ماژول جدید به هم وصل شد ، سیگنال EN تضمین می کند که این روش به صورت منظم انجام می شود.این مکانیسم مانع از خطاهای ارتباطی می شود که در صورت اضافه شدن ماژول ها یا حذف خودسرانه ، ممکن است رخ دهد.در بسیاری از برنامه های عملی ، مدیریت دقیق سیگنال یکپارچگی داده ها را حفظ می کند ، که به ویژه در محیط هایی که از دست دادن داده ها غیرقابل قبول است و سهام زیاد است ، بسیار ارزشمند است.

تشخیص بیکار اتوبوس داخلی

مکانیسم تشخیص بیکار اتوبوس داخلی با اطمینان از اتصالات فقط در هنگام بیکار بودن اتوبوس ، عملکرد جابجایی گرم را بیشتر می کند.این ویژگی به جلوگیری از برخورد احتمالی داده ها و فساد کمک می کند ، بنابراین از صحت اطلاعات منتقل شده محافظت می کند.تشخیص بیکار اتوبوس شفاف عمل می کند و در پشت صحنه کار می کند تا یک محیط ارتباطی پایدار حتی در شرایط پویا فراهم کند.

• حفاظت از سیستم: تعامل این مؤلفه ها در PCA9615 نشان می دهد که چگونه فناوری مدرن چندین لایه از حفاظت را برای اطمینان از بهره وری عملیاتی و امنیت داده ها ادغام می کند.هماهنگی هماهنگ بین ورودی سیگنال EN و تشخیص بیکار اتوبوس ، پایه و اساس تعویض قابل اعتماد در سیستم های خطرناک را تشکیل می دهد.این عناصر به طور جمعی به یک سیستم انعطاف پذیر و قابل اعتماد کمک می کنند و نیازهای دقیق محیط های پر سر و صدا را با دقت و مراقبت برطرف می کنند.

استفاده PCA9615

PCA9615 راه حل های همه کاره را برای تعداد بیشماری از موانع فنی ارائه می دهد و به تمایز برنامه های خاص می پردازد.این موارد شامل نظارت بر سنسورهای از راه دور در محیط های پر سر و صدا ، مدیریت منبع تغذیه مستعد تداخل زیاد ، پیوند دادن اتوبوس های I2C در انواع تجهیزات مختلف و کنترل سیستم های صنعتی پیچیده مانند روشنایی ، گرمایش و سرمایش است.

نظارت بر سنسور از راه دور

در محیط ها با سر و صدا ، اعتماد به نفس داده های سنسور می تواند بدتر شود.PCA9615 از ارتباط پایدار بین سنسورهای از راه دور و واحدهای پردازش غالب پشتیبانی می کند.استفاده از مواردی مانند اتوماسیون صنعتی و ایستگاه های نظارت بر محیط زیست ، مزایای آن را به شدت نشان می دهد.حفظ یکپارچگی داده ها کمتر از یک قمار ، مشابه روش شناسی در زیرساخت های ارتباطات از راه دور که در آن از وفاداری سیگنال در مسافت های طولانی استفاده می شود ، کمتر می شود.شما می توانید تکنیک های سیگنالینگ دیفرانسیل ، مشابه روشهای PCA9615 را مهار کنید تا به طور مؤثر مسائل مربوط به سر و صدا را کاهش دهید.

مدیریت منبع تغذیه با مداخله بالا

Dominion چالش برانگیز مدیریت منبع تغذیه در شرایط با مزایای بالا است.PCA9615 با وجود نویز الکترومغناطیسی ، یک معضل مکرر در منبع تغذیه با بارهای متغیر ، یکپارچگی سیگنال را پرورش می دهد.برنامه های واقعی اغلب PCA9615 را با تاکتیک های محافظ و زمینی جفت می کنند و باعث کاهش بیشتر تداخل می شوند.این یادآور شیوه های تولید هوافضا است ، جایی که سیستم ها برای انجام قابل اعتماد در بین نویزهای قابل توجه الکترونیکی ساخته می شوند.

پیوند اتوبوس های I2C در تجهیزات مختلف

ادغام سیستم های پیچیده اغلب خواستار اتصال اتوبوس های I2C بین تجهیزات متنوع است.PCA9615 این ارتباط را با گسترش دامنه ارتباطی و تضمین ایمنی نسبت به نابرابری های احتمالی زمینی صاف می کند.به عنوان مثال ، در زمینه های خودرو ، ارتباط برقرار کردن ارتباطات در چندین واحد کنترل الکترونیکی (ECU) با PCA9615 نگرانی های مربوط به جبران های زمینی و یکپارچگی سیگنال را کاهش می دهد.این جنبه عملی بودن آن را در هماهنگی اجزای الکترونیکی متنوع نشان می دهد.

کنترل سیستم های صنعتی

در تنظیمات صنعتی ، سیستم های کنترل مانند روشنایی ، گرمایش و سرمایش ، مستلزم دقت و قابلیت اطمینان هستند.توانایی PCA9615 برای حفظ ارتباطات پایدار در شرایط متنوع ، به جذابیت آن می افزاید.مدیریت ساختمان هوشمند نشان دهنده اهمیت انتقال داده های مداوم و قابل اعتماد برای اطمینان از بهره وری انرژی و اثربخشی عملیاتی است.در اینجا ، PCA9615 نقش خود را در ارکستر کنترل یکپارچه نشان می دهد.

I2C طولانی اجرا می شود و چندین منبع تغذیه

ارتباطات و سیستم های I2C با فاصله طولانی با منبع تغذیه متعدد ، چالش های منحصر به فردی را معرفی می کنند ، عمدتا به دلیل جبران خسارت های قابل توجه.PCA9615 با استفاده از سیگنالینگ دیفرانسیل ، محافظت از یکپارچگی داده ها در مسافت های طولانی ، این مسائل را مقابله می کند.این استراتژی با شیوه های مدیریت مرکز داده قابل مقایسه است ، جایی که حفظ کیفیت سیگنال در کشش های کابل طولانی برای قابلیت اطمینان شبکه مفید است.این تکنیک باعث تقویت ارتباط و اطمینان از ارتباطات قوی در محیط های خواستار می شود.

نمودار کاربرد معمولی

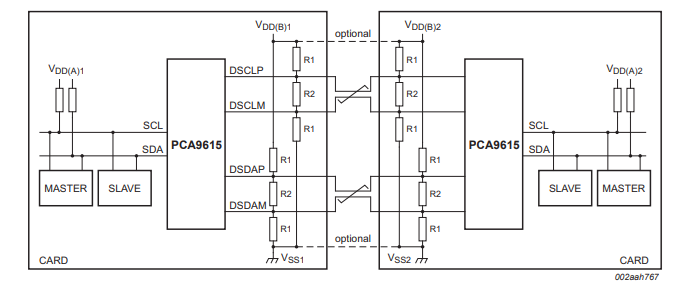

Fig.5 PCA9615 Typical Application Diagram

نمودار مدار PCA9615

Fig.6 PCA9615 Circuit

اطلاعات بسته بندی

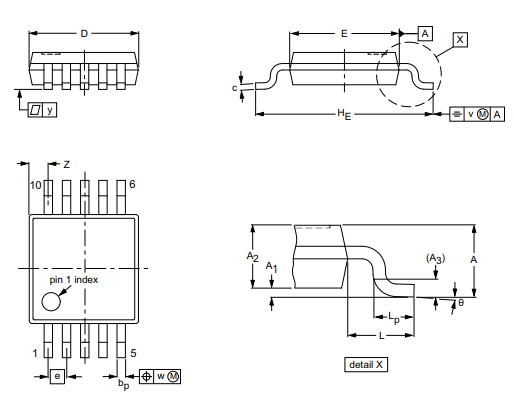

Fig.7 PCA9615 Package

اطلاعات سازنده

نیمه هادی های NXP N.V. ، یک نیروی برجسته در راه حل های اتصال ایمن که برای برنامه های تعبیه شده سفارشی شده است ، به طور مداوم در حال نوآوری در بخش های مختلف از جمله بازارهای زیرساختی خودرو ، صنعتی و IoT ، موبایل و ارتباطی بوده است.جاه طلبی آنها ایجاد راه حل های باهوش تر ، ایمن تر و بهتر است.

نوآوری در بخش خودرو

پیشرفت های NXP در بخش خودرو به طور قابل توجهی برجسته است.میکروکنترلرها و پردازنده های پیشرفته آنها باعث افزایش ایمنی وسایل نقلیه ، بهبود سیستم های سرگرمی و قابلیت های پیشرفته رانندگی خودمختار شده است.ادغام این فن آوری های سطح بالا ، تجربه رانندگی را غنی می کند و ضمن اطمینان از ایمنی و کارآیی وسایل نقلیه.تولید کنندگان پیشرو در اتومبیل که شامل راه حل های خود هستند ، تلاش برای برآورده کردن خواسته های حمل و نقل مدرن را نشان می دهد.

پیشرفت های صنعتی و IoT

در Dominions Industrial و IoT ، راه حل های NXP تغییرات اساسی در اتوماسیون کارخانه ، اندازه گیری هوشمند و شبکه های حسگر را ایجاد کرده است.محصولات آنها با هدف بهینه سازی عملکرد و قابلیت اطمینان ، پویا در تنظیمات صنعتی با استرس بالا است.پالایش مداوم و اجرای راه حل های IoT آنها باعث ایجاد اکوسیستم های بهم پیوسته ترویج تبادل داده های صاف ، مدیریت مؤثر منابع و کنترل عملیاتی برتر می شود.

تأثیر بازار موبایل

حضور NXP در بازار موبایل به طور قابل توجهی حفظ حریم خصوصی ، مکانیسم های پرداخت را تضمین می کند و تعامل بدون تماس را تسهیل می کند.آنها با استفاده از فناوری ارتباطات میدانی نزدیک (NFC) ، آنها تعامل با دستگاه مصرف کننده را متحول می کنند و معاملات سریعتر و ایمن تری را ارائه می دهند.نوآوری های مداوم در این حوزه بر تقویت امنیت داده ها در حالی که راحتی کاربر را در میان چشم انداز دیجیتالی رو به رشد افزایش می دهد ، تمرکز دارد.

زیرساخت ارتباطی

در زیرساخت های ارتباطی ، راه حل ها و پردازنده های RF با کارایی بالا NXP در پیشبرد قابلیت های شبکه ضروری هستند.این مشارکتها امکان توسعه سیستم های ارتباطی کارآمدتر و قابل اعتماد تر را برای گسترش اتصال جهانی فراهم می کند.NXP با افزایش بهره وری و مقیاس پذیری شبکه ، زیرساخت های مورد نیاز برای پیشرفت تکنیک های ارتباطی مدرن مانند 5G را زیربنایی می کند.

برگه داده PDF

برگه های داده PCA9615DPJ:

PCA9615dp.pdf

سوالات متداول [سؤالات متداول]

1. PCA9615 برای چه مواردی استفاده می شود؟

PCA9615 برای غیرفعال کردن بافر اتوبوس ، اثبات مؤثر در یافتن گسل ، توالی قدرت و جداسازی قطعه در سیستم های بزرگ اتوبوس ، خدمت می کند.با کمک به یافتن گسل و جداسازی قطعه ، پیکربندی مجدد را تقویت می کند و اجازه می دهد تا در صورت عدم نیاز به بخش های خاص غیرفعال شوند.در تنظیماتی که راندمان عملیاتی از اولویت ها استفاده می کند ، PCA9615 مدیریت استراتژیک منابع سیستم را تسهیل می کند.غیرفعال کردن موقت بخش های اتوبوس بلااستفاده عملکرد کلی سیستم را بهینه می کند.در محیط های پیچیده صنعتی که به عملکرد مداوم و حداقل خرابی مورد نیاز است ، نقش PCA9615 برای کارخانه های تولید در مقیاس بزرگ ضروری می شود ، جداسازی بخش های اتوبوس برای نگهداری بدون متوقف کردن کل سیستم باعث افزایش بهره وری و کاهش خطرات می شود.پیکربندی مجدد پویا از بخش های اتوبوس ، زیرساخت های سازگار و انعطاف پذیر تری ایجاد می کند.با توجه به توالی قدرت ، PCA9615 فعال سازی کنترل شده قطعات مختلف سیستم اتوبوس را تضمین می کند.این رویکرد باعث ایجاد ثبات می شود و از بارگذاری بیش از حد بالقوه راه اندازی در محیط های داده با چگالی بالا ، مانند مراکز داده ، جلوگیری می کند ، فعال سازی مؤلفه همزمان ، جلوگیری از تنگناها و اطمینان از ابتدای کار صاف را تضمین می کند.
