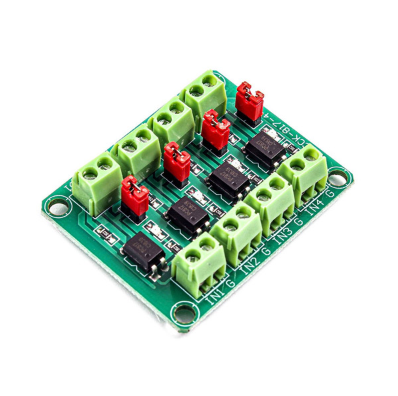

PC817 Optocoupler: عملکرد و برنامه های مدرن

Optocouplers ، مانند PC817 ، مؤلفه های اساسی هستند که ضمن حفظ ارتباطات یکپارچه ، انزوای الکتریکی بین بخش های مختلف مدار را امکان پذیر می کنند.PC817 با استفاده از یک LED و PhotoTransistor داخلی ، سیگنال های الکتریکی را دوباره به نور و عقب تبدیل می کند و اطمینان حاصل می کند که مدارهای ورودی و خروجی منزوی باقی می مانند.این جداسازی بیشتر در محافظت از اجزای حساس از ولتاژهای بالا و نویز الکتریکی بسیار ارزشمند است و PC817 را به یک راه حل همه کاره برای برنامه های کاربردی از اتوماسیون صنعتی تا الکترونیک خانگی تبدیل می کند.

کاتالوگ

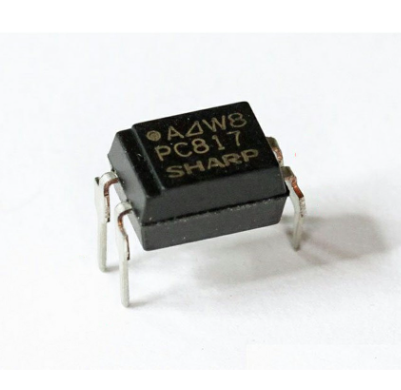

Optocoupler PC817 دقیقاً چیست؟

در PC817 Optocoupler یک دستگاه ظریف و در عین حال قوی است که برای ارائه جداسازی الکتریکی بین دو مدار جداگانه طراحی شده است.این جدایی از طریق یک مکانیسم داخلی مبتکرانه حاصل می شود که هم یک LED مادون قرمز و هم یک فتوترانسیستور را شامل می شود.این مؤلفه ها به راحتی در یک مدار یکپارچه چهار پین جمع و جور (IC) قرار می گیرند.هنگامی که یک ولتاژ ورودی اعمال می شود ، LED مادون قرمز نور را منتشر می کند ، که متعاقباً توسط PhotoTransistor در انتهای خروجی تشخیص داده می شود.PC817 با داشتن ظرفیت مدیریت حداکثر جریان خروجی 50mA و ولتاژ ورودی 30 ولت ، خود را بسیار متنوع نشان می دهد ، به خصوص در محیط هایی که با سر و صدای الکتریکی قابل توجهی یا دمای شدید گرفتار می شوند.

Optocouplers مانند PC817 جایگاه خود را در بسیاری از برنامه های الکترونیکی مدرن ، از جمله تنظیم منبع تغذیه ، کنترل حرکتی و رابط های ارتباطی داده پیدا می کند.عملکرد اصلی آنها محافظت از سیستم های دریافت سیگنال از ولتاژهای بالا است ، بنابراین ایمنی عملیاتی و یکپارچگی را حفظ می کند.در تنظیمات که با سر و صدای الکتریکی قابل توجهی ، مانند سیستم های اتوماسیون صنعتی یا الکترونیک خودرو همراه است ، PC817 با حفظ خلوص سیگنال و کاهش تداخل از آن استفاده می کند.شما این اپتوکوپلرها را در چنین سناریوهایی به دلیل مهارت آنها در حفظ وفاداری سیگنال در میان اختلالات احتمالی ترجیح می دهید.این روش خطر اتصال الکتریکی مستقیم بین بخش های ولتاژ بالا و پایین را از بین می برد ، بنابراین از اجزای ظریف محافظت می کند.

PC817 برای نمایش قابلیت اطمینان مداوم در هر دو تاسیسات در فضای باز و محیط های سرپوشیده به چالش کشیده شده است.عناصر داخلی آن برای تحمل چنین شرایط سخت و ضمن حفظ ثبات عملیاتی ساخته شده است.این خصوصیات PC817 را به عنوان یک انتخاب ایده آل برای کاربردهای صنعتی هوافضا ، نظامی و در فضای باز که دوام و تاب آوری جدی است ، قرار می دهند.

عملیات Optocoupler PC817

Optocoupler PC817 یکپارچه سازی یک LED مادون قرمز و یک فتوترانسیستور در یک بسته واحد است.هنگامی که یک ولتاژ ورودی اعمال می شود ، LED مادون قرمز پرتوی از نور را منتشر می کند ، که از یک شکاف عبور می کند تا نورپردازی را در طرف مقابل روشن کند.در پاسخ به نور ، این PhotoTransistor جریان را تولید می کند که سپس به عنوان ورودی برای سایر قسمت های مدار عمل می کند.اغلب می توانید در دانستن اینکه این مکانیسم ساده انتقال سیگنال یکپارچه را تضمین می کند ، آرامش پیدا کنید.

انزوای سیگنال

یکی از ویژگی های قابل توجه PC817 نقش آن در انتقال سیگنال های الکتریکی بین دو مدار است که نیاز به جدا شدن دارند.این انزوا در سناریوهایی که کنترل سطح ولتاژ بالا بدون ایجاد پیوند مستقیم لازم است ، بسیار ارزشمند می شود.با جدا نگه داشتن مدارهای ورودی و خروجی ، Optocoupler از عبور از هرگونه نوسانات ولتاژ یا سنبله ها جلوگیری می کند و به طور بالقوه به سمت خروجی حساس آسیب می رساند.در زمینه های کنترل حرکتی ، منبع تغذیه و سیستم های اتوماسیون ، این اصل اغلب برای دستیابی به ایمنی و قابلیت اطمینان استفاده می شود.

کاربرد در کنترل موتور

در سیستم های کنترل حرکتی ، Optocoupler PC817 به عنوان یک لینکپین عمل می کند.این اقدامات سوئیچینگ را در مدارهایی که موتورها را هدایت می کنند ، مدیریت می کند و اطمینان می دهد که سیگنال های کنترل از بخش های قدرت بالا به صورت الکتریکی جدا می شوند.این عمل در نگه داشتن سر و صدای الکتریکی از گل آلود سیگنال های کنترل مؤثر است ، بنابراین ثبات سیستم را تقویت می کند.

استفاده در منبع تغذیه

Optocouplers PC817 در مدارهای منبع تغذیه ، به ویژه در حلقه های بازخورد و کنترل برجسته است.در منبع تغذیه حالت سوئیچ (SMP) ، Optocoupler وضعیت خروجی را به کنترلر مرکزی منتقل می کند و از این طریق ایمنی و یکپارچگی دستگاه را حفظ می کند.تجربه نشان داده است که از چنین انزوا برای محافظت و طول عمر دستگاه استفاده می شود.

اجرای سیستم های اتوماسیون

سیستم های اتوماسیون از توانایی PC817 برای انتقال سیگنال ها در مرزهای جدا شده بهره مند می شوند.این عملکرد در کنترل کننده های منطق قابل برنامه ریزی (PLC) و تنظیمات مختلف اتوماسیون صنعتی مهم است ، جایی که سنسورها و محرک ها باید بدون دخالت متقابل تعامل داشته باشند.شما می توانید به طور مرتب از Optocouplers برای محافظت از مدارهای کنترل ظریف استفاده کنید و بر ارزش انزوا در سیستم های پیچیده تأکید کنید.

استفاده طولانی مدت PC817 در مدار

برای محافظت از عملکرد طولانی مدت Optocoupler PC817 در مدار خود ، می خواهید با دقت مدیریت جریان LED IR و دمای کار را مدیریت کنید.توجه به این جنبه ها می تواند طول عمر و قابلیت اطمینان دستگاه را تا حد زیادی گسترش دهد.

حفظ جریان LED IR در زیر 50mA مورد نیاز است.برای رسیدن به این هدف از یک مقاومت محدود کننده فعلی استفاده کنید.با توجه به ولتاژ عرضه و جریان مورد نظر ، مقدار مقاومت دقیق باید با استفاده از قانون اهم (V = IR) محاسبه شود.یک محاسبه مناسب از جریان بیش از حد جریان جلوگیری می کند ، و اطمینان حاصل می کند که LED IR عملکرد بهینه خود را در طول مدت طولانی حفظ می کند.اغلب می توانید مشاهده کنید که عملکرد LED IR در جریان های پایین تر از 50mA ، تقریباً 20-30 میلی آمپر می تواند طول عمر مؤلفه را بدون تأثیر بر عملکرد گسترش دهد.این تنظیم یک بافر ایمنی را معرفی می کند ، که باعث تغییر در شرایط مدار و اختلافات تولید می شود.

عملکرد قابل اعتماد PC817 به حفظ دامنه دمای مطلوب بستگی دارد.این عملکرد به طور مؤثر بین -30 درجه سانتیگراد و 100 درجه سانتیگراد عمل می کند.فراتر از این مرزها می تواند استرس حرارتی را القا کند و باعث خرابی احتمالی دستگاه می شود.در سناریوهای عملی ، نگه داشتن دمای محیط به خوبی در این محدوده ، ثبات و قابلیت اطمینان Optocoupler را تضمین می کند.به عنوان مثال ، ادغام سینک های گرما یا مکانیسم های خنک کننده در شرایط درجه حرارت بالا به مدیریت گرمای اضافی کمک می کند و یکپارچگی PC817 را حفظ می کند و از سایش زودرس جلوگیری می کند.استفاده از شیوه های نظارت منظم و اجرای ضعف های ناکام برای نوسانات دما ، نتایج مثبتی در برنامه های مختلف نشان داده است.با استفاده از سنسورهای دما و سیستم های کنترل ، شرایط عملیاتی می تواند به صورت پویا تنظیم شود تا دامنه توصیه شده را حفظ کند و خطرات مرتبط با افراط دما را کاهش دهد.

برنامه های کاربردی Optocoupler PC817

Optocoupler PC817 جایگاه خود را در تعداد بیشماری از برنامه ها پیدا می کند ، هر یک از توانایی منحصر به فرد خود در تأمین انزوا برقی و کاهش تداخل استفاده می کند.

منبع تغذیه سوئیچینگ

Optocouplers PC817 برای تعویض منبع تغذیه اساسی است ، جایی که مدارهای کنترل را از سطح ولتاژ بالا جدا می کنند.این عمل باعث افزایش قابلیت اطمینان و ایمنی در هنگام تبدیل نیرو می شود.شما می توانید برای کاهش سنبله های ولتاژ ، به دوام و استحکام این واحدهای منبع تغذیه ، به Optocouplers اعتماد کنید.

انتقال سیگنال جدا شده

در تنظیمات صنعتی ، نویز الکتریکی یک چالش ثابت برای انتقال سیگنال است.PC817 Optocoupler جدا شده و مدارهای کنترل حساس را از این سر و صدا جدا می کند و وضوح سیگنال را حفظ می کند.آزمایش گسترده تضمین می کند که ارتباطات دستگاه حتی در شرایط نامطلوب بدون تداخل باقی می ماند.

کنترل موتور

موتورها گذرا با ولتاژ بالا تولید می کنند که الکترونیک کنترل را تهدید می کنند.Optocoupler PC817 یک بافر را فراهم می کند و این مدارها را از چنین اثرات مضر جدا می کند.برنامه های عملی نشان می دهد که این جداسازی به طور قابل توجهی باعث کاهش خرابی سیستم ، بهینه سازی راندمان حرکتی و قابلیت اطمینان می شود.

رابط های میکروکنترلر

میکروکنترلرهای رابط با دستگاه های خارجی نیاز به انزوا قوی برای جلوگیری از آسیب از اختلاف ولتاژ دارند.Optocoupler PC817 در این نقش برتری دارد.توسعه دهندگان از این ویژگی برای تقویت طول عمر و عملکرد سیستم های میکروکنترلر ، با تمرکز بر ادغام صاف و مدیریت گسل مؤثر استفاده می کنند.

تجهیزات صوتی

برای برنامه های صوتی ، حفظ بکر ، سیگنال های بدون تداخل برای کیفیت برتر صدا لازم است.PC817 Optocoupler با جداسازی قسمت های مختلف تجهیزات صوتی ، کاهش تداخل نویز کمک می کند.شما اغلب می توانید از این Optocouplers برای حمایت از وفاداری صوتی ، به ویژه در محیط های پر از سر و صدا استفاده کنید.

دستگاه های پزشکی

در وسایل پزشکی ، بیشتر آنهایی که برای نظارت بر بیمار ، ایمنی و قابلیت اطمینان هستند خطرناک هستند.Optocoupler PC817 انتقال سیگنال ایمن و جدا شده را تضمین می کند و از خطرات الکتریکی برای بیماران جلوگیری می کند.شما می توانید این سیستم ها را به شدت آزمایش کنید تا استانداردهای سخت ایمنی را رعایت کنید ، با تکیه بر Optocouplers برای فراتر از این الزامات.

ارتباط داده ها

حفظ یکپارچگی داده ها در سیستم های ارتباطی شامل مدیریت تداخل الکتریکی و ناهنجاری های ولتاژ است.PC817 Optocoupler مدارهای ارتباطی را جدا می کند و از این مسائل محافظت می کند.کارشناسان ارتباط از راه دور این جداکننده ها را برای تقویت مقاومت و عملکرد شبکه پیاده سازی می کنند.

سیستم های مدیریت باتری

افزایش انرژی تجدید پذیر بر نیاز به سیستم های کارآمد مدیریت باتری تأکید دارد.در این سیستم ها ، Optocoupler PC817 کنترل های الکترونیکی را از افزایش ولتاژ مضر و سر و صدای الکتریکی محافظت می کند.انرژی تجدید پذیر شامل این اپتوکوپلرها برای بهبود ایمنی و کارآیی سیستم های باتری و کمک به مدیریت پایدار منابع انرژی است.

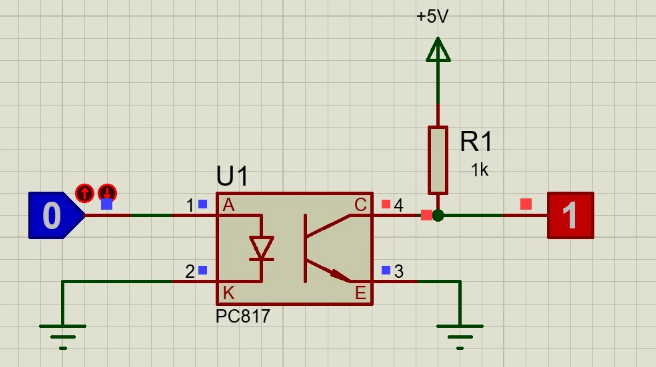

نمودار مدار PC817 IC Optocoupler

در تنظیمات اولیه با PC817 IC Optocoupler ، یک LED از یک باتری 9 ولت استفاده می شود که توسط یک مقاومت 10K تعدیل شده و از طریق سوئیچ کنترل می شود.پس از فعال شدن LED IR ، PhotoTransistor را در داخل Optocoupler تحریک می کند و مکانیسم سوئیچینگ دستگاه های متصل مانند رله ها یا سایر اجزای الکترونیکی را آغاز می کند.Optocouplers نقش مهمی در تفکیک بخش های مختلف یک مدار دارد.این جداسازی برای محافظت از قطعات حساس از گذرا و ولتاژ بالا و سر و صدا است.شما می توانید اغلب بر اهمیت انتخاب اجزای مناسب برای اطمینان از دوام مدار و عملکرد بهینه تأکید کنید.به عنوان مثال ، استفاده از یک مقاومت با سطح تحمل بالاتر می تواند نوسانات فعلی را مدیریت کند ، و محافظت بهتری از LED ها در برابر آسیب های احتمالی ارائه می دهد.

عملکرد داخلی PC817 شامل تبدیل سیگنال های الکتریکی به نور است که سپس از یک سد عایق عبور می کند و به سیگنال های الکتریکی تبدیل می شود.این روش انتقال سیگنال را بدون اتصال مستقیم الکتریکی تسهیل می کند و همچنین از سرعت سوئیچینگ سریع پشتیبانی می کند.زمینه های ماشین آلات صنعتی عمدتا از مدارهای Optocoupler بهره مند می شوند.آنها به طور موثری مدارهای کنترل ولتاژ کم را از تجهیزات ولتاژ بالا عایق بندی می کنند و عملیات ایمن و پایدار را ترویج می کنند.علاوه بر این ، اضافه کردن یک مقاومت کشش به PhotoTransistor به حفظ سطح خروجی مداوم در شرایط مختلف کمک می کند.

برای کاربردهای واقعی ، محافظت از LED مادون قرمز در Optocoupler از موج فعلی جدی است.اضافه کردن یک مقاومت محدود کننده جریان با دقت محاسبه شده ، بر اساس ولتاژ رو به جلو و جریان مورد نظر ، می تواند چنین خطراتی را کاهش دهد.شما اغلب می توانید اجزای اضافی مانند خازن ها را برای فیلتر نویز یا دیودهای زنر برای تنظیم ولتاژ ادغام کنید تا عملکرد مدار بیشتری را اصلاح کنید.مدیریت حرارتی نیز یک نکته مهم است.گرمای بیش از حد می تواند با گذشت زمان ، اپتوکوپلر و اجزای مرتبط را مختل کند.استفاده از سینک های گرما یا اطمینان از تهویه مناسب می تواند این مشکلات حرارتی را کاهش دهد و منجر به افزایش قابلیت اطمینان مدار شود.

ویژگی های PC817 Optocoupler

Optocoupler PC817 ویژگی های متنوعی را نشان می دهد که باعث افزایش کاربرد آن در کاربردهای الکترونیکی متنوع می شود.

•انزوای نوری: PC817 از LED همراه با یک فتوترانسیستور برای فعال کردن انتقال سیگنال بدون تماس فیزیکی استفاده می کند ، باعث کاهش چشمگیر نویز الکتریکی و کاهش خطر افزایش ولتاژ می شود.

•اندازه فشرده: ابعاد کوچک آن باعث می شود PC817 به طور عمده برای تابلوهای مدار با چگالی بالا مناسب باشد و خواسته های طرح های الکترونیکی معاصر و کارآمد را برآورده کند.

•مصرف انرژی کم: برنامه ریزی شده برای کار با حداقل قدرت ، PC817 برای استفاده در دستگاه های باتری ایده آل است ، جایی که صرفه جویی در مصرف انرژی اولویت اصلی است.

•ولتاژ انزوا بالا: قادر به پشتیبانی از ولتاژ جداسازی بالا ، PC817 در محیط های با ولتاژ بالا برتری دارد و از ایمنی و عملکرد قوی اطمینان حاصل می کند.

•دامنه دمای گسترده: عملکرد PC817 به طور قابل اعتماد در طیف گسترده ای از دما ، از الکترونیک مصرفی گرفته تا کاربردهای صنعتی ، نشان دهنده تطبیق پذیری آن است.

•زمان پاسخ سریع: توانایی PC817 در پردازش سیگنال ها به سرعت باعث می شود تا برنامه هایی که انتقال سریع داده ضروری است ، بسیار ارزشمند باشد.

•تطبیق پذیری: سازگاری آن برای تعویض ، جداسازی و تغییر سطح اجازه می دهد تا PC817 در سیستم های الکترونیکی متعدد استفاده شود و این نشان دهنده ماهیت چند منظوره آن است.

•قابلیت اطمینان: با نشان دادن دوام مداوم در تنظیمات مختلف ، PC817 برای استفاده طولانی مدت در مدارهای الکترونیکی خود را قابل اعتماد کرده است.

•طیف کاربرد گسترده: PC817 استفاده در طیف گسترده ای از صنایع ، از سیستم های اتوماسیون گرفته تا الکترونیک مصرف کننده را پیدا می کند و ظرفیت آن را برای برآورده کردن خواسته های فنی متنوع برجسته می کند.

•مقرون به صرفه: PC817 با ارائه یک جایگزین مناسب برای ترانسفورماتورها و انزوانان گرانتر ، یک راه حل عملی بدون قربانی کردن کیفیت یا عملکرد ارائه می دهد.

پایان

Optocoupler PC817 یک راه حل عملی برای حفظ جداسازی الکتریکی در عین حال اطمینان از انتقال سیگنال قابل اعتماد ارائه می دهد.توانایی آن در محافظت از مدارها از خطرات ولتاژ بالا و تداخل نویز ، آن را در طیف گسترده ای از برنامه ها لازم می کند.در حالی که ممکن است برای انتقال داده های پر سرعت مناسب نباشد ، تطبیق پذیری ، دوام و مقرون به صرفه بودن آن به آن اجازه می دهد تا ایمنی و کارآیی سیستم های مختلف الکترونیکی را افزایش دهد.
