راهنمای IC دو قطبی P82B96: جزئیات پین ، مدل 3D و تجزیه و تحلیل برگه داده

P82B96 IC به عنوان یک راه حل همه کاره برای تسهیل ارتباطات یکپارچه بین اتوبوس I2C و تنظیمات مختلف دیگر اتوبوس طراحی شده است و آن را به یک مؤلفه جدی در الکترونیک مدرن تبدیل می کند.توانایی آن در پشتیبانی از رابط سطح منطق دو طرفه در ولتاژ و استانداردهای مختلف ، ارزش آن را در طرح های مدار پیچیده افزایش می دهد.چه در سیستم های خودرو ، محیط های صنعتی ، یا الکترونیک مصرفی استفاده شود ، P82B96 شما را قادر می سازد تا بدون در نظر گرفتن ویژگی های مختلف ، از ارتباطات قابل اطمینان و با کارایی بالا بین میکروکنترلرها ، سنسورها و سایر لوازم جانبی اطمینان حاصل کنید.

کاتالوگ

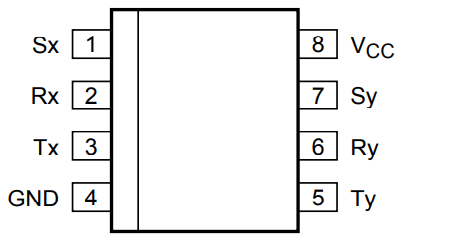

Pinout P82B96

مدل CAD P82B96

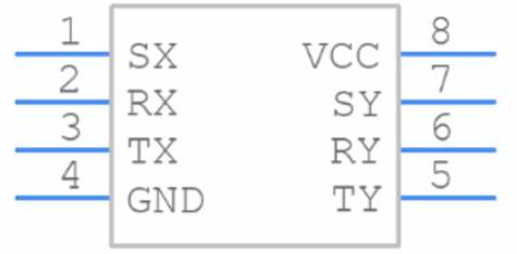

نماد

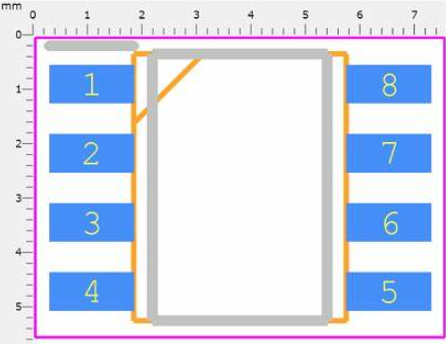

ردپای

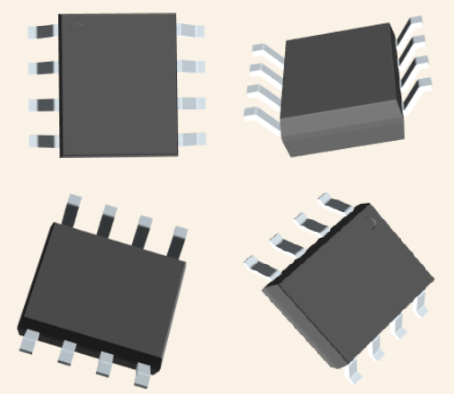

مدل سه بعدی

نمای کلی P82B96

در p82b96 IC برای ارائه یک رابط دو طرفه غیر بسته بندی بین اتوبوس استاندارد I2C و سایر تنظیمات اتوبوس ساخته شده است.این منطق IC Bridges I2C-Bus به اتوبوس های مختلف با ولتاژ مختلف و ویژگی های فعلی ، از جمله دستگاه های منطقی 350 میکروا SMBU و 3.3 ولت ، و حتی به سطح 15 ولت یا خطوط کم فشار نیز گسترش می یابد.این یکپارچه ضمن حفظ پروتکل های اصلی i2c-bus و سرعت ساعت ، این رابط ها را مدیریت می کند.IC با جداسازی آن از گره های جدید یا از راه دور I2C-Bus ، بار را روی گره i2c-bus کاهش می دهد.این انزوا باعث کاهش نگرانی در مورد تعداد دستگاه ها یا قرار دادن فیزیکی آنها در یک سیستم I2C می شود ، بنابراین به طور موثری چنین محدودیت هایی را از بین می برد.P82B96 همچنین از انتقال سیگنال های SDA و SCL از طریق خطوط متعادل ، مانند جفت های پیچ خورده یا با اتصال نوری پشتیبانی می کند و ارتباطات انعطاف پذیر و قابل اعتماد را ارائه می دهد.

شما اغلب می توانید P82B96 را برای ساده سازی تنظیمات پیچیده I2C مورد احترام قرار دهید.به عنوان مثال ، در تنظیماتی که دستگاه ها در مسافت های قابل توجهی پخش می شوند یا خصوصیات الکتریکی متنوعی را به نمایش می گذارند ، P82B96 یک درجه کاربردی و کارآمد انعطاف پذیری را به همراه دارد.تطبیق پذیری P82B96 در پشتیبانی از برنامه های مختلف فراتر از موارد استفاده معمولی است.به عنوان مثال ، در اتوماسیون صنعتی ، جایی که ارتباطات ناهموار در مسافت های طولانی ضروری است ، مهارت IC در رسیدگی به خطوط ولتاژ بالا بدون به خطر انداختن یکپارچگی سیگنال I2C بسیار مهم است.

علاوه بر این ، در الکترونیک پیشرفته مصرفی ، که در آن چگالی ادغام و مصرف کم مصرف ، اصلی ترین آنها است ، حداقل قرعه کشی جریان P82B96 و تحمل ولتاژ بالا مزایای مشخصی را ارائه می دهد.شما می توانید با سرمایه گذاری در قابلیت های رابط همه کاره IC ، سیستمهایی ایجاد کنید که هم جمع و جور و هم از نظر انرژی کارآمد باشند.در ارتباطات از راه دور ، توانایی IC در حفظ وفاداری سیگنال در شرایط واسطه ای متنوع در توسعه زیرساخت های ارتباطی انعطاف پذیر کمک می کند.

ویژگی های P82B96

نشان	شرح
دو طرفه انتقال داده ها	فعال کردن انتقال داده های دو طرفه از سیگنال های I2C-Bus
خازن انزوا	ایزوله کردن خازن ، اجازه می دهد تا حداکثر 400 pf در سمت SX/SY و حداکثر 4000 pf در TX/TY طرف
عالی قابلیت سینک	TX/TY خروجی ها می توانند تا 60 میلی آمپر غرق شوند ، مناسب برای رانندگی امپراتانس کم یا اتوبوس های دارای سرمایه بالا
از راه دور عمل	حمایت عملکرد 400 کیلوهرتز در مسافت حداقل 20 متر (به AN10148 مراجعه کنید)
گسترده دامنه ولتاژ تأمین	عمل می کند با دامنه ولتاژ عرضه 2 ولت تا 15 ولت ، مستقل از منطق I2C-Bus سطح در سمت SX/SY
نشانه تقسیم برای انزوا	شکاف سیگنال های I2C-Bus به TX/RX به جلو/معکوس ، جفت Ty/Ry برای واسط با انزوانان برقی برقی
کم مصرف برق	ویژگی جریان کم عرضه
ESD حفاظت	ESD محافظت: از 3500 ولت HBM ، 250 ولت ، 400 ولت بنابراین بسته بندی MM و 1000 ولت فراتر می رود cdm
چفت کردن عمل رایگان	چفت کردن رایگان ، ساخته شده با استفاده از یک فرآیند دو قطبی بدون ساختار چسباندن
موجود بسته ها	ارائه شده در بسته های DIP8 ، SO8 و TSSOP8

مشخصات فنی

در اینجا جدول ساختاری برای مشخصات فنی NXP USA Inc. p82b96td ، 112بشر

نوع	پارامتر
کارخانه زمان پیشرو	7 چند هفته
نصب نوع	سطح سوار شدن
بسته بندی کردن / مورد	8-سبی (0.154 ، عرض 3.90 میلی متر)
سطح سوار شدن	بله
رابط معیارها	عمومی هدف
عملیاتی درجه حرارت	-40 درجه سانتیگراد 85 درجه سانتیگراد
بسته بندی	لوله
منتشر شده	2003
JESD-609 رمز	E4
بخش وضعیت	فعال
رطوبت سطح حساسیت (MSL)	1 (نامحدود)
شماره خاتمه	8
نوع	بافر ، مجدداً
پایانه پایان	نیکل/پالادیوم/طلا (NI/PD/AU)
برنامه	I2C
ولتاژ - عرضه	2V 15 ولت
پایانه موقعیت	دوگانه
پایانه شکل	خندق بال
قله دمای بازتاب (درجه سانتیگراد)	260
شماره توابع	2
تهیه کردن ولتاژ	5 ولت
زمان اوج@ دمای دمای (ها)	30
پایه شماره قطعه	p82b96
خروجی	2 سیم اتوبوس
پین کردن شمردن	8
jesd -30 رمز	R-PDSO-G8
صلاحیت وضعیت	نه واجد شرایط
شماره کانال	2
جاری - عرضه	900 میکرون
ورودی	2 سیم اتوبوس
محرک تعداد بیت ها	2
گیرنده تعداد بیت ها	2
داده نرخ (حداکثر)	400 کیلوهرتز
خازن - ورودی	7pf
طول	4.9 میلی متر
قد نشسته (حداکثر)	1.75 میلی متر
عرض	3.9 میلی متر
روه وضعیت	rohs3 سازگار

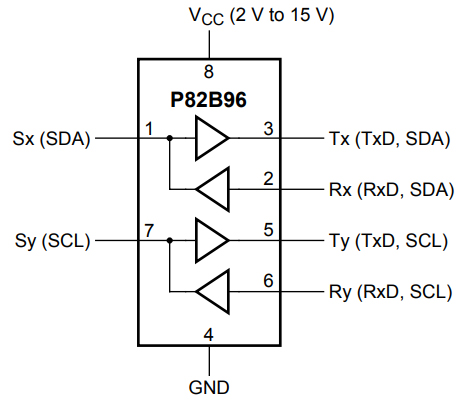

نمودار بلوک P82B96

گزینه های دیگر برای P82B96

شماره مدل	سازنده	شرح
p82b96pn ، 112	NXP نیمه هادی	p82b96p - بافر اتوبوس دو طرفه دو طرفه 8 پین
p82b96pe4	تگزاس ساز	دوگانه فرستنده خط ، PDIP8 ، سازگار با ROHS ، پلاستیک ، DIP-8
9.4e+11	NXP نیمه هادی	کیهان مدار میکروپروسسور تخصصی ، PDIP8 ، DIP-8 ، ریزپردازنده IC: دیگر
p82b96p	تگزاس ساز	2 بیتی دو طرفه 2- تا 15 ولت 400-KHz I2C/SMBUS بافر/کابل Extender 8-PDIP -40 تا 85 درجه سانتیگراد

محصولات قابل مقایسه

شماره قطعه	سازنده	بسته / مورد	ولتاژ عرضه	ورودی	سطح حساسیت رطوبت (MSL)	زمان سرب کارخانه	طول	خروجی	شمارش پین	نمای مقایسه
p82b96td ، 112	NXP شرکت ایالات متحده	8-سبی (0.154 ، عرض 3.90 میلی متر)	5 ولت	2 سیم اتوبوس	1 (نامحدود)	7 چند هفته	4.9 مگنی	2 سیم اتوبوس	8	p82b96td ، 112 در مقابل PCA9601D ، 118
PCA9601D ، 118	NXP شرکت ایالات متحده	8-سبی (0.154 ، عرض 3.90 میلی متر)	3.3 حرفهای	2 سیم اتوبوس	1 (نامحدود)	7 چند هفته	4.9 مگنی	2 سیم اتوبوس	8	PCA9601D ، 118 در مقابل P82B96TD ، 112
PCA9600D ، 118	NXP شرکت ایالات متحده	8-سبی (0.154 ، عرض 3.90 میلی متر)	5 ولت	2 سیم اتوبوس	1 (نامحدود)	7 چند هفته	4.9 مگنی	2 سیم اتوبوس	8	PCA9600D ، 118 در مقابل P82B96TD ، 112
PCA9600D ، 112	NXP شرکت ایالات متحده	8-سبی (0.154 ، عرض 3.90 میلی متر)	5 ولت	2 سیم اتوبوس	1 (نامحدود)	7 چند هفته	4.9 مگنی	2 سیم اتوبوس	8	PCA9600D ، 112 در مقابل P82B96TD ، 112

برنامه های P82B96

تطبیق پذیری رابط

P82B96 در واسطه های I2C BUSES با طیف وسیعی از سطح منطقی ، از 5 ولت تا 3V یا حتی تا 15 ولت کار می کند.این ویژگی در محیط های ولتاژ مختلط بسیار ارزشمند است و از برقراری ارتباط مؤثر بین اجزای با مشخصات ولتاژ مختلف اطمینان حاصل می کند.

استانداردهای پل I2C و SMBUS: دستگاه سیگنال های I2C را یکپارچه با استانداردهای SMBUS تطبیق می دهد و از سازگاری در پروتکل های مختلف ارتباطی اطمینان می دهد.این سازگاری ابزار خود را در سیستم های ادغام هر دو دستگاه I2C و SMBUS تقویت می کند و برنامه های بالقوه P82B96 را در اکوسیستم های الکترونیکی متنوع گسترش می دهد.

تبدیل اتوبوس دیفرانسیل

قابلیت برجسته P82B96 تبدیل سیگنال های استاندارد I2C به سخت افزار اتوبوس دیفرانسیل است.این تبدیل باعث افزایش یکپارچگی سیگنال ، حفظ وفاداری داده ها در کابل های طولانی یا در شرایط پر سر و صدا الکتریکی می شود.سیگنالینگ دیفرانسیل در تنظیمات عملی که در آن تداخل الکترومغناطیسی (EMI) ممکن است ارتباطات سنتی IIC را به خطر بیاندازد ، به طور عمده ارزشمند می شود.

جداسازی Opto در شبکه های I2C

استفاده از مترادفان با P82B96 برای جداسازی OPTO به طور قابل توجهی استحکام ارتباطی را در محیط های پر سر و صدا الکتریکی بهبود می بخشد.جداسازی بخش های مختلف شبکه با کاهش خطرات سنبله ولتاژ و حلقه های زمینی ، قابلیت اطمینان سیستم را افزایش می دهد.اتوماسیون صنعتی غالباً از این تکنیک برای محافظت از اجزای حساس استفاده می کند و از عملیات پایدار و بدون وقفه اطمینان می دهد.

افزایش سرعت عملیاتی: P82B96 از سرعت عملیاتی حداکثر 400 کیلوهرتز پشتیبانی می کند و انتقال سریع داده ها را در برنامه های پر سرعت تسهیل می کند.این توانایی در سناریوهایی که به ارتباط سریع بستگی دارد ، مانند سیستم های دستیابی به داده ها و سیستم عامل های معاملاتی با فرکانس بالا استفاده می شود.تعادل سرعت و قابلیت اطمینان به عنوان یک سنگ بنای در سیستم هایی که انتقال سریع داده ها برای نتایج عملکرد لازم است ، قرار دارد.

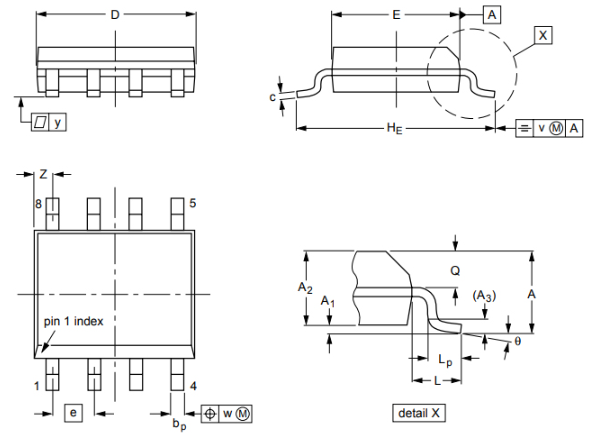

جزئیات بسته بندی P82B96

سازنده

نیمه هادی های NXP راه حل های اتصال ایمن را ارائه می دهند که به طور دقیق برای سیستم های تعبیه شده ساخته شده اند ، که توسط نیروی کار جهانی 45000 متخصص در بیش از 35 کشور جهان پشتیبانی می شود.NXP با حضور برجسته در بخش فناوری که بیش از شش دهه در آن قرار دارد ، دائماً مرز نوآوری را هدایت می کند ، به ویژه در وسایل نقلیه متصل ایمن ، امنیت جامع و راه حل های متصل هوشمند.

تلفیق اجزای نیمه هادی Freescale به نمونه کارها NXP افق شرکت را گسترش داده است.این ادغام تخصص فنی گسترده ای را با طیف گسترده ای از محصولات محصول ، تجهیزات NXP را به حرکت در یک منظره فن آوری با سرعت تغییر می دهد.برنامه های روزمره - از جمله بهبود ایمنی خودرو و فن آوری های خانه هوشمند - فداکاری NXP برای استفاده از فناوری برای منافع بیشتر جامعه.

NXP نقش مهمی در پیشبرد ایمنی و اتصال خودرو دارد.راه حل های آنها منجر به نوآوری در رانندگی خودمختار ، ارتباطات وسیله نقلیه به وسیله نقلیه (V2V) و سیستم های سرگرمی داخل اتومبیل می شود.افزایش اتومبیل های برقی و خودمختار نیاز به اقدامات امنیتی افزایش یافته و اتصال یکپارچه دارد ، جایی که مهارت NXP مشهود است.شما می توانید ارزش این نوآوری ها را تأیید کنید ، که اغلب منجر به تصادفات کمتر و مدیریت بهتر جریان ترافیک می شود.
