حلقه باز در مقابل سیستم حلقه بسته: تفاوت های کلیدی، کار، مزایا، و برنامه های کاربردی

سیستم های حلقه باز و حلقه بسته توضیح می دهند که وقتی یک سیستم به آن ورودی می دهید چگونه پاسخ می دهد.در این مقاله، یاد خواهید گرفت که هر سیستم چه کاری انجام می دهد، چگونه کار می کند و چرا بازخورد در کنترل نتایج اهمیت دارد.همچنین خواهید دید که چگونه مؤلفه ها و برنامه های کاربردی آنها متفاوت است.این کار درک اینکه هر سیستم معمولاً در کجا استفاده می شود را برای شما آسان تر می کند.

کاتالوگ

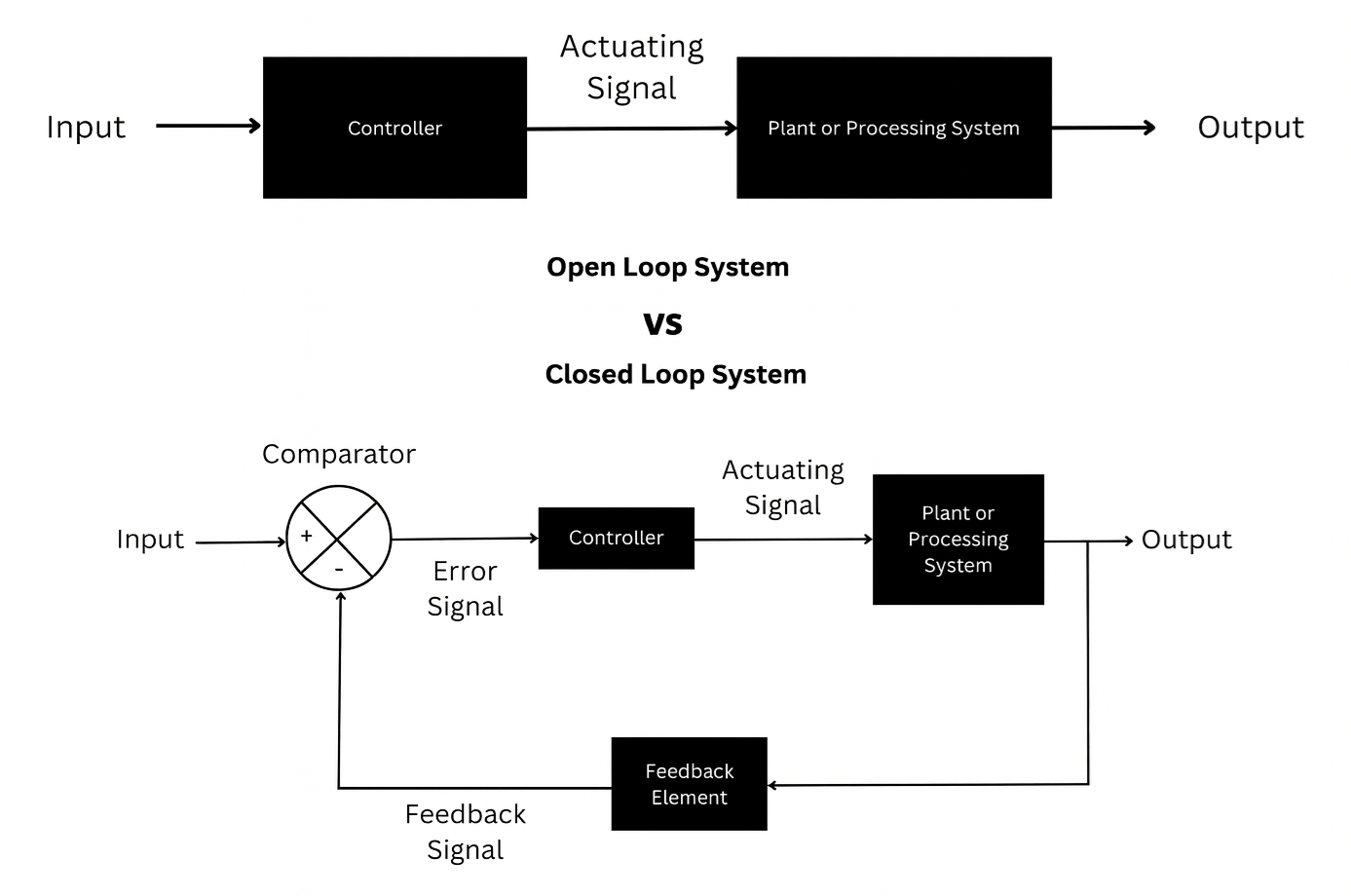

شکل 1. حلقه باز در مقابل سیستم حلقه بسته

سیستم حلقه باز چیست؟

سیستم حلقه باز نوعی سیستم کنترلی است که در آن خروجی نظارت یا مقایسه با ورودی انجام نمی شود.عمل کنترل تنها بر اساس ورودی داده شده، بدون در نظر گرفتن نتیجه واقعی تولید شده توسط سیستم اعمال می شود.از آنجایی که مکانیزم بازخوردی وجود ندارد، سیستم به تنهایی نمی تواند خطاها را شناسایی یا تصحیح کند.هر گونه تغییر یا اختلال مستقیماً بر خروجی بدون تنظیم تأثیر می گذارد.رفتار سیستم کاملاً به تنظیمات یا کالیبراسیون از پیش تعریف شده بستگی دارد.سیستم های کنترل حلقه باز معمولاً با سادگی و عدم تصحیح خودکار خطا تعریف می شوند.

سیستم حلقه بسته چیست؟

یک سیستم حلقه بسته یک سیستم کنترلی است که به طور پیوسته خروجی واقعی را با ورودی مورد نظر با استفاده از بازخورد مقایسه می کند.تفاوت بین ورودی و خروجی که سیگنال خطا نامیده می شود، عمل کنترل را تعیین می کند.این مقایسه مبتنی بر بازخورد به سیستم اجازه می دهد تا به طور خودکار به انحرافات پاسخ دهد.کنترل کننده خروجی خود را برای کاهش یا حذف خطا تنظیم می کند.در نتیجه، سیستم همراستایی نزدیک تری را با عملکرد مورد نظر حفظ می کند.سیستم های حلقه بسته با توانایی آنها در خود تنظیمی از طریق بازخورد تعریف می شوند.

اجزای سیستم حلقه باز در مقابل سیستم حلقه بسته

جزء	حلقه را باز کنید سیستم	بسته شد سیستم حلقه
ورودی / سیگنال مرجع	از یک ورودی استفاده می کند برای شروع عملیات، اما با خروجی مقایسه نمی شود.	از یک ورودی استفاده می کند که به طور مداوم با خروجی واقعی مقایسه می شود.
کنترل کننده	ثابت ارسال می کند عمل کنترل فقط بر اساس ورودی.	تنظیم می کند کنش را به طور مداوم بر اساس بازخورد کنترل کنید.
محرک / عنصر کنترل	عمل می کند طبق دستور کنترل کننده بدون تایید.	آن را اصلاح می کند اقدام بر اساس بازخورد از سیستم.
خروجی / فرآیند	خروجی است تولید شده اما اندازه گیری یا اصلاح نشده است.	خروجی است نظارت و تصحیح می شود تا با مقدار مورد نظر مطابقت داشته باشد.
سنسور / دستگاه اندازه گیری	هیچ سنسوری نیست برای اندازه گیری خروجی استفاده می شود.	حسگرها خروجی را اندازه گیری کنید و داده ها را به کنترل کننده ارسال کنید.
بازخورد مسیر / مقایسه کننده	بدون بازخورد مقایسه مسیر یا خطا	مسیر بازخورد و مقایسه کننده برای تشخیص خطا ضروری هستند.

یک سیستم حلقه باز و حلقه بسته چگونه کار می کند؟

سیستم حلقه باز

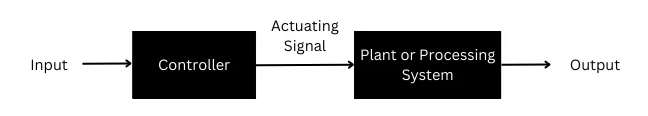

شکل 2. بلوک دیاگرام سیستم حلقه باز

یک سیستم حلقه باز با پردازش سیگنال ورودی بدون بررسی خروجی حاصل کار می کند.همانطور که در شکل نشان داده شده است، ورودی مستقیماً به کنترل کننده اعمال می شود که یک سیگنال فعال کننده تولید می کند.این سیگنال محرک برای تولید خروجی به کارخانه یا سیستم پردازش فرستاده می شود.خروجی فقط به جلو حرکت می کند و به هیچ شکلی به کنترل کننده بازگردانده نمی شود.از آنجایی که هیچ مسیر بازخوردی وجود ندارد، کنترلر هیچ اطلاعاتی در مورد خروجی واقعی ندارد.سیستم پس از تولید خروجی، بدون توجه به اینکه آیا با نتیجه مورد نظر مطابقت دارد یا خیر، عملیات خود را کامل می کند.

سیستم حلقه بسته

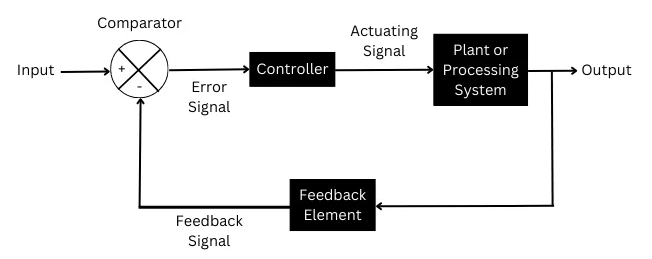

شکل 3. بلوک دیاگرام سیستم حلقه بسته

یک سیستم حلقه بسته با مقایسه مداوم خروجی با ورودی برای کنترل پاسخ سیستم کار می کند.در شکل، ورودی ابتدا به یک مقایسه کننده فرستاده می شود و در آنجا با سیگنال بازخورد خروجی مقایسه می شود.این مقایسه کننده یک سیگنال خطا تولید می کند که نشان دهنده تفاوت بین ورودی مورد نظر و خروجی واقعی است.سپس سیگنال خطا به کنترل کننده ارسال می شود که یک سیگنال فعال کننده مناسب تولید می کند.این سیگنال محرک کارخانه یا سیستم پردازش را برای تولید خروجی هدایت می کند.خروجی از طریق یک عنصر بازخورد به مقایسه کننده برگشت داده می شود و یک حلقه کامل تشکیل می دهد که امکان تنظیم مداوم را فراهم می کند.

کاربردهای سیستم حلقه باز در مقابل سیستم حلقه بسته

برنامه منطقه	حلقه را باز کنید سیستم	بسته شد سیستم حلقه
خانوار لوازم خانگی	شستشو ماشین‌ها (مبتنی بر تایمر): برای مدت زمان ثابتی بدون بررسی خروجی کار کنید.	ترموستات ها در تهویه مطبوع و یخچال: دما را با استفاده از بازخورد تنظیم کنید.
گرمایش و آشپزی	مایکروویو کوره ها (با زمان کنترل شده): گرم کردن فقط به زمان از پیش تعیین شده بستگی دارد.	کنترل دما اجاق ها: تنظیم گرما با استفاده از سنسورها.
ترافیک و حمل و نقل	زمان ثابت چراغ های راهنمایی: سیگنال ها را بر اساس زمان بندی از پیش تعیین شده تغییر دهید.	کروز سیستم های کنترل: سرعت خودرو را با استفاده از بازخورد حفظ کنید.
صنعتی ماشین آلات	نوار نقاله تسمه: با سرعت ثابت بدون نظارت بر بار کار کنید.	صنعتی کنترل سرعت موتور: سرعت را تحت بارهای مختلف حفظ می کند.
قدرت و سیستم های الکتریکی	باتری پایه شارژرها: ولتاژ یا جریان ثابت را تامین می کنند.	خودکار تنظیم کننده های ولتاژ (AVR): ولتاژ خروجی را ثابت نگه دارید.
اتوماسیون و کنترل	مبتنی بر تایمر سیستم های آبیاری: برای مدت زمان از پیش تعیین شده کار می کنند.	مبتنی بر PLC سیستم های کنترل فرآیند: عملیات را با استفاده از بازخورد حسگر تنظیم کنید.
رباتیک و کنترل حرکت	ساده ماشین های تکراری: انجام حرکات ثابت.	موتورهای سروو و بازوهای رباتیک: موقعیت و سرعت را دقیقاً کنترل کنید.
مایع و کنترل سطح	آب دستی پمپ ها: بدون سنجش سطح کار می کنند.	خودکار کنترل کننده های سطح آب: پمپ ها را بر اساس بازخورد راه اندازی و متوقف می کنند.

مزایای سیستم حلقه باز و حلقه بسته

مزایای سیستم حلقه باز

• طراحی ساده و آسان برای درک

• هزینه کم به دلیل قطعات کمتر

• زمان پاسخگویی سریع

• ساخت و نگهداری آسان

• هیچ حسگر یا عناصر بازخورد مورد نیاز نیست

• عملکرد پایدار بدون نوسانات ناشی از بازخورد

• ایده آل برای شرایط عملیاتی ثابت و قابل پیش بینی

مزایای سیستم حلقه بسته

• دقت بالا از طریق بازخورد مداوم

• تشخیص و تصحیح خودکار خطا

• کمتر تحت تأثیر اختلالات خارجی قرار می گیرد

• عملکرد بهتر تحت شرایط بار متفاوت

• قابلیت اطمینان و سازگاری بهبود یافته است

• قابلیت تثبیت فرآیندهای ناپایدار

• مناسب برای کاربردهای پیچیده و دقیق

معایب سیستم های حلقه باز و حلقه بسته

معایب سیستم حلقه باز

• بدون بازخورد، بنابراین خطاها را نمی توان اصلاح کرد

• دقت کمتر نسبت به سیستم های حلقه بسته

• نسبت به اختلالات و تغییرات پارامتر بسیار حساس است

• خروجی کاملاً به کالیبراسیون بستگی دارد

• سازگاری ضعیف با شرایط متغیر

• برای کنترل پیچیده یا دقیق مناسب نیست

معایب سیستم حلقه بسته

• طراحی و اجرای پیچیده تر

• هزینه بالاتر به دلیل سنسورها و اجزای بازخورد

• نیاز به نگهداری و کالیبراسیون منظم دارد

• پاسخ آهسته تر به دلیل پردازش بازخورد

• خطر ناپایداری یا نوسان در صورت طراحی ضعیف

• شکست عناصر بازخورد می تواند بر عملکرد سیستم تأثیر بگذارد

سیستم حلقه باز در مقابل سیستم حلقه بسته

پارامتر	حلقه را باز کنید سیستم	بسته شد سیستم حلقه
بازخورد حضور	بدون بازخورد مسیر استفاده می شود.	مسیر بازخورد بخش مهمی از سیستم است.
کنترل کنید اقدام	عمل کنترل فقط به سیگنال ورودی بستگی دارد.	کنترل کنید عمل بستگی به خطای بین ورودی و خروجی دارد.
خطا تصحیح	خطاها نمی توانند به طور خودکار شناسایی یا اصلاح شود.	خطاها هستند به طور مداوم شناسایی و اصلاح می شود.
دقت	دقت پایین به دلیل عدم وجود بازخورد	دقت بالا به دلیل کنترل بازخورد مداوم
پیچیدگی	سیستم ساده ساختار و طراحی	پیچیده تر به دلیل سنسورها و مدارهای بازخورد.
ثبات	به طور طبیعی در شرایط ثابت پایدار است.	ثبات بستگی به طراحی مناسب بازخورد دارد.
زمان پاسخگویی	سریعتر پاسخ از آنجایی که هیچ پردازش بازخوردی درگیر نیست.	کمی کندتر به دلیل بازخورد و فرآیند مقایسه.
اختلال هندلینگ	بسیار تحت تأثیر اختلالات خارجی	کمتر متاثر می شود همانطور که بازخورد اختلالات را جبران می کند.
قابلیت اطمینان	کمتر قابل اعتماد است زمانی که شرایط عملیاتی تغییر می کند.	قابل اعتماد تر تحت شرایط مختلف
سنسور مورد نیاز	سنسورها هستند مورد نیاز نیست	سنسورها هستند برای اندازه گیری خروجی مورد نیاز است.
تعمیر و نگهداری	آسان به به دلیل ساختار ساده حفظ شود.	نیاز دارد نگهداری و کالیبراسیون منظم
سازگاری	بیچاره سازگاری با بار یا تغییرات محیطی	بالا سازگاری با تغییرات و اختلالات

نتیجه گیری

سیستم های حلقه باز ساده و کم هزینه هستند اما نمی توانند خطاها را تصحیح کنند زیرا از بازخورد استفاده نمی کنند.سیستم های حلقه بسته از بازخورد برای تنظیم خروجی استفاده می کنند و آنها را دقیق تر و قابل اطمینان تر می کند.تفاوت در اجزاء، عملکرد، مزایا و محدودیت ها نشان می دهد که چگونه بازخورد بر رفتار سیستم تأثیر می گذارد.انتخاب بین این سیستم ها به دقت، پیچیدگی، هزینه و شرایط عملیاتی مورد نیاز بستگی دارد.
