MPC7410HX500LE: pinout ، مشخصات و برگه داده

ریزپردازنده MPC7410HX500LE به دلیل عملکرد قوی آن در رایانه ها و دستگاه های مورد استفاده در زندگی روزمره شناخته شده است.این برنامه به گونه ای طراحی شده است که در طیف وسیعی از مشاغل خواستار ، از کنترل ماشین آلات در کارخانه ها گرفته تا مدیریت داده ها در سیستم های ارتباطی کار کند.در این مقاله به بررسی ویژگی ها ، طراحی و کاربردهای MPC7410HX500LE می پردازیم و نشان می دهد که چرا امروز هنوز هم مفید است حتی اگر منسوخ تلقی شود.

کاتالوگ

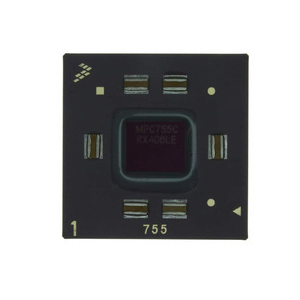

توضیحات MPC7410HX500LE

در MPC7410HX500LE یک ریزپردازنده با کارایی بالا از سری NXP PowerPC G4 است که برای پاسخگویی به نیازهای خواستار برنامه های محاسباتی و تعبیه شده طراحی شده است.این مدل با سرعت اصلی 500 مگاهرتز ، فناوری Altivec را شامل می شود و از یک اتوبوس داده 32 بیتی پشتیبانی می کند.این بسته در یک بسته آرایه شبکه سرامیکی 360 توپ HCTE (CBGA) قرار دارد و از عملکرد قابل اعتماد در محیط های مختلف با دامنه دمای عملیاتی 0 درجه سانتیگراد تا 105 درجه سانتیگراد اطمینان حاصل می کند.

پیشرفت ها شامل یک قابلیت SRAM با نقشه مستقیم قابل تنظیم در رابط حافظه نهان L2 و یک واحد قدرت شناور قوی است که تأخیر مساوی را برای عملیات دو و یک با دقت و بهینه سازی محاسبات ریاضی فراهم می کند.علاوه بر این ، این پردازنده از یک قابلیت کامل پردازش مبتنی بر سخت افزار با یک پروتکل انسجام کشش پنج حالته پیچیده ، ایده آل برای تنظیمات پیچیده چند پردازنده پشتیبانی می کند.اگرچه MPC7410HX500LE به عنوان منسوخ مشخص شده است ، اما ویژگی های پیشرفته آن هنوز هم ارزش قابل توجهی را برای برنامه های خاص ارائه می دهد که در آن پردازش با کارایی بالا مهم است.

MPC7410HX500LE بهره وری و عملکرد استثنایی را ارائه می دهد.سفارشات فله خود را اکنون قرار دهید تا قدرت پردازش قابل اعتماد خود را که شایسته تجارت شما است ، تأمین کنید.

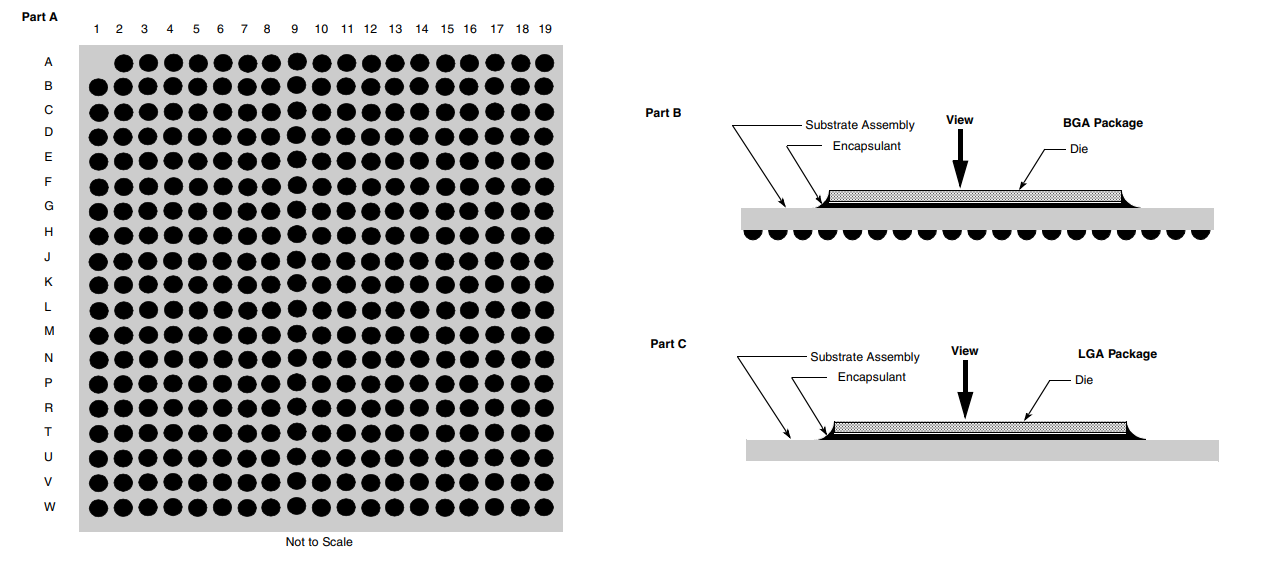

Pinout MPC7410HX500LE

Pinout MPC7410HX500LE یک شبکه 19x19 اتصالات را در یک طرح آرایه شبکه توپ (BGA) نشان می دهد.این شبکه ، با برچسب A از طریق W و 1 تا 19 ، هر نقطه اتصال را برای تراشه روی برد مدار ترسیم می کند.این نمودار ترتیب توپ های لحیم کاری را که برای اتصال تراشه به تخته استفاده می شود ، برجسته می کند.نمودارهای اضافی دو نوع بسته تراشه را با هم مقایسه می کنند: BGA و LGA.BGA دارای توپ های لحیم کاری در پایین خود است که مستقیماً به صفحه وصل می شود ، در حالی که LGA دارای لنت های مسطح است که برای اتصال به لحیم نیاز دارند.هر دو نوع از مواد برای محافظت از اجزای داخلی استفاده می کنند.

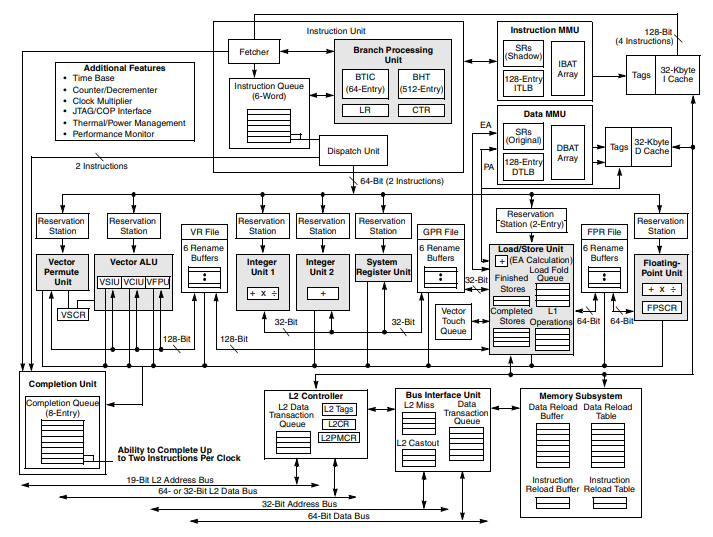

نمودار بلوک MPC7410HX500LE

نمودار بلوک MPC7410HX500LE یک مرور کلی از معماری ریزپردازنده را ارائه می دهد و اجزای داخلی و جریان داده خود را به نمایش می گذارد.در هسته ، واحد دستورالعمل دستورالعمل های واکشی و رمزگشایی از حافظه را کنترل می کند ، که توسط مکانیسم های پیش بینی شاخه مانند واحد پردازش شاخه (BPU) با یک BTIC 64 و یک BHT 512-ورودی برای افزایش عملکرد با پیش بینی جریان دستورالعمل پشتیبانی می شود.دستورالعمل ها برای پردازش به واحدهای اجرا اعزام می شوند و از استفاده کارآمد از منابع موجود اطمینان می دهند.واحدهای اعدام شامل واحدهای عدد صحیح ، واحدهای نقطه شناور ، وکتور ALUS و واحدهای ثبت سیستم هستند که هر یک برای کارهای محاسباتی خاص بهینه شده اند.این واحدها به طور هم زمان با ایستگاه های رزرو کار می کنند ، که دستورالعمل های بافر در انتظار اجرای آن است.وکتور ALUS ، که با استفاده از بافرهای تغییر نام پشتیبانی می شود ، عملیات SIMD را برای کارهای فشرده داده مدیریت می کند ، در حالی که واحدهای نقطه شناور در عملیات حسابی که نیاز به دقت بالایی دارند ، تخصص دارند.

زیر سیستم حافظه حرکت و ذخیره سازی داده ها را تسهیل می کند ، با آموزش جداگانه و داده های MMU که مدیریت ترجمه های آدرس مجازی به فیزیکی را مدیریت می کند.کنترلر حافظه نهان L2 با حافظه نهان درجه دوم برای ذخیره داده های مکرر دسترسی دارد ، در حالی که واحد رابط اتوبوس از طریق یک اتوبوس داده 64 بیتی بر تعامل با حافظه خارجی نظارت می کند.این ساختار حداکثر دو دستورالعمل در هر چرخه ساعت را پشتیبانی می کند و از توان بالایی برخوردار است.ویژگی هایی مانند مانیتور عملکرد ، پایه زمانی و رابط JTAG/COP قابلیت های اشکال زدایی ، زمان بندی و نظارت را فراهم می کند ، و باعث می شود MPC7410HX500LE مناسب برای درخواست برنامه های جاسازی شده که نیاز به عملکرد قابل اعتماد دارند مناسب باشد.ادغام این واحدها عملکرد یکپارچه و پردازش موازی را برای طیف گسترده ای از کارها امکان پذیر می کند.

مشخصات MPC7410HX500LE

نوع	پارامتر
سازنده	نیمه هادی های NXP
روه	حرف
هسته	E600
تعداد هسته/عرض اتوبوس	1 هسته ، 32 بیتی
فرکانس حداکثر ساعت	500 مگاهرتز
حافظه داده حافظه پنهان L1	32 کیلوبایت
ولتاژ - I/O	1.8V ، 2.5V ، 3.3V
سبک نصب	SMD/SMT
عملیاتی درجه حرارت	0 درجه سانتیگراد ~ 105 درجه سانتیگراد (TA)
بسته بندی	سینی
نوع دستورالعمل	نقطه شناور
دستورالعمل حافظه پنهان L2 / حافظه داده	512 کیلوبایت ، 1 مگابایت ، 2 مگابایت
سری پردازنده	MPC7410

ویژگی های MPC7410HX500LE

واحد پردازش شعبه: اجرای دستورالعمل های شعبه ، افزایش دقت پیش بینی و کاهش نادرست هایی که می تواند سرعت پردازش را کند کند ، بهینه می شود.

واحد اعزام: توزیع دستورالعمل ها به واحدهای مختلف اجرای ، اطمینان از پردازش کارآمد و به حداکثر رساندن توان CPU.

رمزگشایی: دستورالعمل های پیچیده را به عملیات ساده تر تبدیل می کند که می توانند مستقیماً توسط پردازنده اجرا شوند و پردازش سریعتر و کارآمدتر را تسهیل می کنند.

تکمیل: مرحله نهایی چرخه دستورالعمل را مدیریت می کند ، و اطمینان حاصل می کند که تمام عملیات به درستی نهایی شده و نتایج به طور دقیق نوشته شده است.

واحدهای نقطه ثابت (FXUS): از 32 ثبت نام هدف عمومی (GPRS) برای عملیات عدد صحیح استفاده می کند و امکان پردازش داده های با سرعت بالا و کارآمد محاسبات مبتنی بر عدد صحیح را فراهم می کند.

واحد شناور سه مرحله ای و یک فایل FPR 32 ورودی: قابلیت های پردازش پیشرفته را برای محاسبات نقطه شناور ارائه می دهد ، و از عملیات پیچیده ریاضی با دقت و سرعت بهبود یافته پشتیبانی می کند.

واحد سیستم: عملکردهای اصلی پردازنده ، از جمله مدیریت حالات عملیاتی پردازنده و تعامل بین واحدهای مختلف پردازنده را هماهنگ می کند.

واحد Altivec: قابلیت پردازش وکتور قدرتمند را فراهم می کند ، امکان پردازش همزمان نقاط داده های مختلف را فراهم می کند ، که برای برنامه های گرافیکی ، چندرسانه ای و برنامه های فشرده داده مفید است.

واحد بار/فروشگاه: انتقال داده ها بین CPU و حافظه ، بهینه سازی عملیات خواندن و نوشتن برای اطمینان از جریان داده های کارآمد و کاهش تأخیر.

سطح 1 (L1) ساختار حافظه پنهان: دسترسی سریع به داده ها و دستورالعمل های متداول را ارائه می دهد و زمان لازم برای واکشی داده ها از حافظه اصلی را کاهش می دهد.

سطح 2 (L2) رابط حافظه نهان: یک فضای ذخیره سازی بزرگتر را برای داده های نزدیک به CPU فراهم می کند و میانگین زمان دسترسی به حافظه و بهبود عملکرد کلی سیستم را کاهش می دهد.

واحد مدیریت حافظه: نظارت بر استفاده از ترجمه های آدرس مجازی و فیزیکی ، افزایش بهره وری حافظه و محافظت از پشتیبانی از سیستم های عامل و برنامه های پیچیده.

جریان داده کارآمد: مدیریت بهینه و حرکت داده ها در CPU ، افزایش عملکرد و به حداقل رساندن تنگناها در پردازش داده ها را تضمین می کند.

رابط اتوبوس: ارتباط با دستگاه های خارجی و سایر پردازنده ها را تسهیل می کند و از رابط اتوبوس MPX با پهنای باند بالا پشتیبانی می کند که باعث بهبود نرخ انتقال داده و اتصال می شود.

مدیریت انرژی: شامل ویژگی های مدیریت انرژی پیشرفته برای کاهش مصرف برق در طول فعالیت پایین ، کمک به بهره وری انرژی و کاهش هزینه های عملیاتی است.

قابلیت آزمایش: شامل ویژگی های جامع برای آزمایش و اشکال زدایی ، امکان نگهداری آسان تر و عیب یابی پردازنده و سیستم است.

قابلیت اطمینان و سرویس دهی: طراحی شده با مکانیسم های تشخیص و تصحیح خطای قوی ، اطمینان از عملکرد قابل اعتماد و سرویس دهی آسان برای به حداقل رساندن خرابی و حفظ یکپارچگی عملکرد.

برنامه های MPC7410HX500LE

محاسبات تعبیه شده: MPC7410HX500LE به دلیل عملکرد بالا ، راندمان انرژی و فناوری یکپارچه Altivec در محاسبات تعبیه شده برتری دارد.این ایده آل برای کارهایی است که نیاز به پردازش و عملیات فشرده داده ها ، مانند سیستم های خودرو ، الکترونیک مصرفی و دستگاه های نظارت بر مراقبت های بهداشتی دارند.قابلیت های پردازش قوی آن ، برنامه های تعبیه شده پیچیده را قادر می سازد تا با اطمینان و قابل اعتماد تر اجرا شوند.

سیستم های کنترل صنعتی: این پردازنده برای سیستم های کنترل صنعتی که در آن به دقت ، قابلیت اطمینان و سرویس دهی طولانی مدت نیاز است ، مناسب است.گنجاندن واحدهای پردازش اختصاصی برای کارهای مختلف (مانند محاسبات نقطه ثابت و شناور) و ویژگی های پیشرفته مدیریت انرژی اطمینان می دهد که MPC7410HX500LE می تواند نیازهای خواستار تولید اتوماسیون ، روباتیک و کنترل فرآیند را با راندمان و ثبات استثنایی کنترل کند.

زیرساخت های ارتباطی: در زیرساخت های ارتباطی ، MPC7410HX500LE از توان داده بالا و نیازهای تأخیر کم مورد نیاز برای تجهیزات شبکه مانند روترها ، سوئیچ ها و ایستگاه های پایه پشتیبانی می کند.توانایی آن در مدیریت کارآمد جریان داده ها و رابط اتوبوس با پهنای باند بالا ، آن را به عنوان کاندیدای قدرتمندی برای دستیابی به پیچیدگی های شبکه های ارتباطات مدرن ، اطمینان از انتقال داده های قابل اعتماد و خدمات ارتباطی مؤثر ، تبدیل می کند.

قطعات مشابه MPC7410HX500LE

• mpc7410hx450ne

• MPC7410HX450LE

• MPC7410HX400LE

مزایای MPC7410HX500LE

Core PowerPC G4 با کارایی بالا: MPC7410HX500LE در اطراف هسته PowerPC G4 ساخته شده است که به دلیل قابلیت های عملکرد قوی خود مشهور است.این هسته پردازنده را قادر می سازد تا محاسبات پیچیده و کارآمد چند وظیفه ای را انجام دهد.ترکیب فناوری Altivec توانایی خود را در انجام پردازش بردار ، برای برنامه های مربوط به گرافیک ، پردازش فیلم و محاسبات علمی افزایش می دهد.این هسته با کارایی بالا تضمین می کند که پردازنده می تواند خواسته های برنامه های کاربردی پیشرفته محاسبات و تعبیه شده را برآورده کند و یک تجربه محاسبات قابل اعتماد و قدرتمند را ارائه دهد.

مناسب برای محیط های درجه حرارت بالا (0 درجه سانتیگراد تا 105 درجه سانتیگراد): MPC7410HX500LE به گونه ای طراحی شده است که به طور مؤثر در یک محدوده دمای گسترده ، از 0 درجه سانتیگراد تا 105 درجه سانتیگراد کار کند.این امر باعث می شود که برای استقرار در محیط های سخت که دما می تواند به سطح بالایی برسد ، مانند تنظیمات صنعتی ، زیرساخت های فضای باز یا سیستم های تعبیه شده در زمینه های خودرو ، فوق العاده مناسب باشد.توانایی آن در حفظ یکپارچگی عملیاتی در این دما ، قابلیت اطمینان و دوام را تضمین می کند و خطر تخریب عملکرد مربوط به حرارتی یا عدم موفقیت را کاهش می دهد.

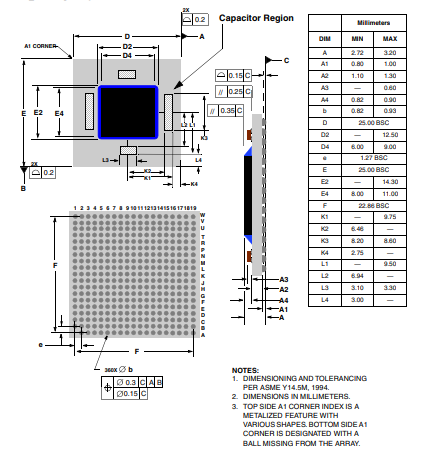

ابعاد بسته بندی MPC7410HX500LE

ابعاد رئوس مطالب بسته MPC7410HX500LE اطلاعاتی در مورد طراحی فیزیکی آن ارائه می دهد ، و سازگاری با چیدمان PCB و محفظه های مکانیکی را تضمین می کند.نمودار یک بسته آرایه شبکه (BGA) با ابعاد اندازه گیری شده در میلی متر را مشخص می کند.از این ویژگی ها می توان به یک شاخص گوشه ای از سمت بالا فلزی برای کمک به شناسایی جهت گیری در حین مونتاژ کمک کرد.گوشه سمت پایین (A1) با عدم وجود یک توپ مشخص شده است ، و بیشتر در دقت قرار می گیرد.در این جدول تحمل های بعدی ، از جمله پارامترهایی مانند عرض بسته بندی کلی (حداکثر 35 میلی متر) و توپ توپ (1.27 میلی متر) را تشریح می کند ، که تراز دقیق با لنت های لحیم کاری PCB را تضمین می کند.مشخصات ارتفاع ، از پایین بستر تا بالای بسته ، از 2.56 میلی متر تا 3.05 میلی متر متغیر است و امکان ترخیص مناسب در طراحی سیستم را فراهم می کند.

پایان

ریزپردازنده MPC7410HX500LE یک بخش قدرتمند و قابل اعتماد از فناوری است که کاملاً در تنظیمات مختلف تقاضا قرار می گیرد.طراحی پیشرفته آن ، که شامل فناوری Altivec و امکان کار با سایر پردازنده ها ، همراه با توانایی آن در کار با طیف گسترده ای از دما است.حتی اگر آن به عنوان منسوخ مشخص شده باشد ، توانایی آن در تأمین نیازهای سخت دنیای فناوری محور امروز ، آن را در بسیاری از زمینه ها مرتبط و ارزشمند می کند.این ریزپردازنده نه تنها از استانداردهای بالا برخوردار است بلکه نوآوری را در بسیاری از صنایع مهم هدایت می کند.

برگه داده PDF

MPC7410HX500LE DATASHEET:

mpc7410.pdf
