MCP4725: ویژگی ها ، pinout و ادغام با Arduino

به راهنمای ما در مورد MCP4725 ، مبدل 12 بیتی دیجیتال به آنالوگ (DAC) از فناوری Microchip خوش آمدید.در این مقاله ، شما هم تئوری این مؤلفه و هم نحوه استفاده از آن در پروژه های عملی را یاد خواهید گرفت.ما نحوه ادغام MCP4725 را با Arduino ، کاربردهای آن در سیستم های صوتی و کنترل دقیق را پوشش خواهیم داد و دستورالعمل های گام به گام را برای کمک به شما در به حداکثر رساندن پتانسیل آن ارائه می دهیم.این راهنما ابزارهایی را برای ایجاد خروجی های آنالوگ دقیق و راه حل های نوآورانه برای پروژه های خود به شما می دهد.

کاتالوگ

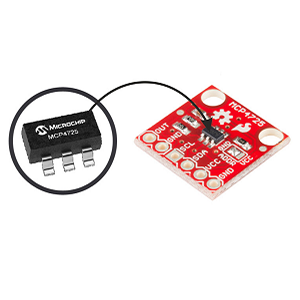

MCP4725 چیست

در MCP4725 یک مبدل 12 بیتی دیجیتال به آنالوگ (DAC) است که توسط Microchip Technology طراحی شده است ، که به دلیل رابط داخلی EEPROM و I2C شناخته شده است.این دستگاه کوچک اما قدرتمند تبدیل سیگنال های دیجیتال را به خروجی های دقیق آنالوگ امکان پذیر می کند و این امر را برای برنامه هایی که نیاز به دقت دارند ، مانند تولید سیگنال صوتی ، کنترل حرکتی در رباتیک و تفسیر داده های سنسور بسیار ارزشمند می کند.سازگاری آن با تابلوهای آردوینو و سهولت ادغام با استفاده از پروتکل i2c ، آن را به یک انتخاب عالی تبدیل می کند و یک روش ساده برای آزمایش با تبدیل دیجیتال به آنالوگ ضمن ساده کردن سیم کشی و راه اندازی پروژه ارائه می دهد.

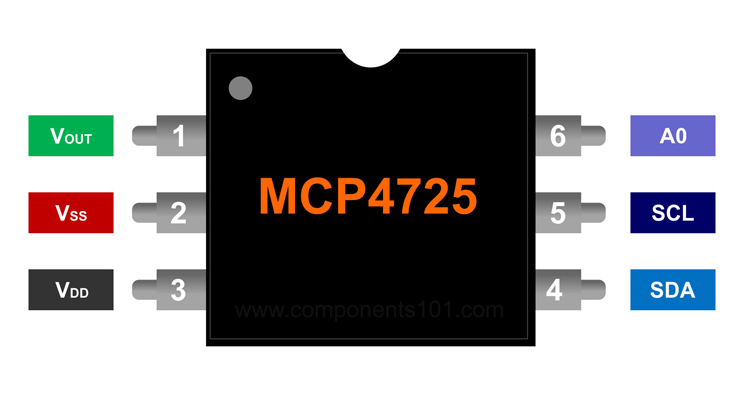

پیکربندی PIN MCP4725

پین کردن شماره	نام پین	شرح
1	فحش	پین خروجی آنالوگ
2	در مقابل	سنجاق
3	VDD	ولتاژ مرجع (VREF) (حداکثر 6.5 ولت)
4	SDA	پین داده های سریال برای رابط I2C
5	شبه	پین ساعت سریال برای رابط I2C
6	A0	پین آدرس A0 خارجی

ویژگی ها و مشخصات MCP4725

ویژگی/مشخصات	شرح
حافظه روی تخته	غیر فرار (EEPROM)
وضوح	وضوح 12 بیتی
پین آدرس	پین آدرس A0 خارجی
زمان حل و فصل	زمان تسویه سریع ، حدود 6 میکرون (به طور معمول)
مرجع ولتاژ	مرجع ولتاژ خارجی (VDD)
دامنه دما	دامنه گسترده: -40 درجه سانتیگراد تا +125 درجه سانتیگراد
اندازه بسته بندی	بسته بندی SOT-23 6-سرب جمع و جور
حالتهای عملیاتی	استاندارد (100 کیلوبیت بر ثانیه) ، سریع (400 کیلوبیت بر ثانیه) و سرعت زیاد (3.4 mbps) حالت ها
مصرف برق	مصرف انرژی کم
رابط	رابط I2C
ولتاژ عرضه	تحت یک عرضه: 2.7V تا 5.5 ولت عمل می کند
خروجی	بازده راه آهن
حالتهای عملیاتی	عادی یا قدرت

معادل MCP4725

DAC های دقیق

• AD5791

• AD5781

• AD5541a

• AD5542a

• AD5512a

اگر DAC ها انتقال دهید

• AD9148

• AD9125

• AD9146

• AD9117

DAC های تک کانال صنعتی یکپارچه

• AD5421

• AD5420

• AD5410

• AD5422

• AD5412

DAC های چند کاناله صنعتی یکپارچه

• AD5755

• AD5735

• AD5757

• AD5737

دینامیک کار MCP4725 IC

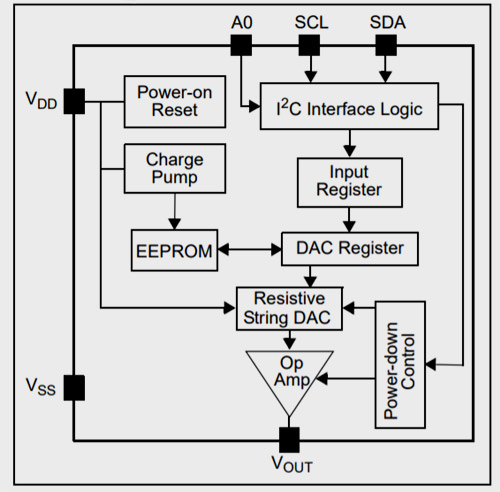

MCP4725 IC یک مبدل دیجیتال به آنالوگ (DAC) است که ولتاژهای خروجی آنالوگ دقیقی را از ورودی های دیجیتال تولید می کند.از ولتاژ مرجع ، به طور معمول 5 ولت ، به 4096 سطح (وضوح 12 بیتی) استفاده می کند.با تنظیم ورودی دیجیتال بین 0 تا 4095 ، می توانید خروجی آنالوگ را کنترل کنید.به عنوان مثال ، با یک مرجع 5 ولت ، یک ورودی دیجیتالی 2048 2.5 ولت تولید می کند.IC اجازه می دهد مراحل ولتاژ خوب 1.22mV با مرجع 5 ولت یا 0.73mV با مرجع 3 ولت ، آن را برای برنامه های دقیق مانند رابط سنسور و سیستم های کنترل ایده آل کند.با انتخاب ولتاژ مرجع می توانید عملکرد را بهینه کنید: مقادیر بالاتر دامنه وسیع تری را فراهم می کند ، در حالی که مقادیر کمتری صرفه جویی در انرژی ، مناسب برای دستگاه های باتری است.کالیبراسیون منظم ، دقت را تضمین می کند ، جبران رانش ها به دلیل دما یا پیری.MCP4725 معمولاً در سیستم های پردازش صوتی ، ابزار دقیق و کنترل استفاده می شود.این ورودی های دیجیتال را به سیگنال های آنالوگ صاف و قابل اعتماد برای پل زدن سیستم های دیجیتال با برنامه ها تبدیل می کند.نمودار ساختار داخلی MCP4725 را نشان می دهد:

اتصال MCP4725 با آردوینو برای کنترل پویا

این روند را با اطمینان از پین VDD MCP4725 با منبع تغذیه پایدار 5 ولت مرتبط کنید.در همان زمان ، پین GND را به زمین وصل کنید.در اینجا پایه ای است که تمام عملیات از آن سرچشمه می گیرد.پروتکل ارتباطی مورد نظر I2C است که تنظیمات اتصالات را ساده تر می کند.برای این کار ، پین SDA را به پین ​​داده (A4 در نانو/مگا) و پین SCL به پین ​​ساعت (A5) وصل کنید تا مبادلات داده های یکپارچه را تقویت کنید.آدرس پیش فرض i2c ، 0x62 ، سناریوهای اساسی را به خوبی ارائه می دهد.با این حال ، پروژه هایی با DAC های بی شماری در یک اتوبوس واحد می توانند با تغییر این آدرس از انعطاف پذیری استفاده کنند.در صورت نیاز به تغییر آدرس به 0x63 ، پین A0 را به VDD وصل کنید.این تنظیم ، مدیریت پیچیدگی پروژه را تسهیل می کند ، و در هنگام هدف کنترل چندین خروجی به طور کارآمد و بدون سیم کشی اضافی ، مفید است.

پین VOUT جایی است که کنترل ولتاژ تجلی می یابد ، که می تواند به سمت مؤلفه های مختلف مانند تنظیم روشنایی LED هدایت شود.بارگذاری کد خاص در Arduino می تواند باعث تغییر صاف و تدریجی در ولتاژ خروجی از 0 ولت به 5 ولت شود و مستقیماً بر روشنایی LED تأثیر بگذارد.درگیر شدن با تنظیمات و ارزشهای متنوع ، درک عمیق تری را نشان می دهد.تطبیق کد شامل PWM (مدولاسیون عرض پالس) کنترل روشنایی LED را تقویت می کند و باعث می شود پدیده های روشنایی پیشرفته تر باشد.تقویت هایی مانند سیستم های بازخورد با یک نورپردازی را در نظر بگیرید تا به صورت پویا روشنایی را بر اساس نور محیط تنظیم کنید و منجر به حساسیت طراحی و سازگاری غنی شده شود.پیوند MCP4725 با Arduino یک تمرین آموزشی غنی در طراحی و برنامه نویسی الکترونیکی است.این امر تأکید می کند که تعامل بین مونتاژ سخت افزار و ساختار نرم افزار ، به ما یادآوری می کند که تحقق پروژه ها به طور معمول ناشی از ترکیب بینش های نظری و آزمایش عملی است.

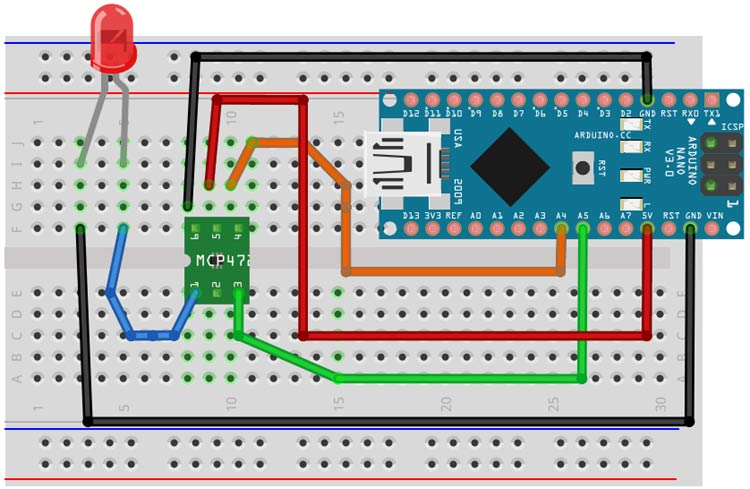

این شکل تنظیمات اتصال MCP4725 DAC به نانو Arduino را نشان می دهد.این اتصالات به قدرت (VDD و GND) ، پین های پروتکل I2C (SDA به A4 و SCL به A5) را برجسته می کند و LED متصل به خروجی DAC (VOUT).

پتانسیل MCP4725 دیجیتال به مبدل آنالوگ

MCP4725 به دلیل توانایی تولید خروجی های آنالوگ دقیق و پایدار ، که اغلب در تنظیمات میکروکنترلر وجود ندارد ، یک مبدل دیجیتال به دیجیتال به دیجیتال به آنالوگ (DAC) محبوب است.وضوح بالا آن را برای برنامه هایی مانند پردازش سیگنال صوتی ، تولید موج سینوسی و سیستم های کنترل که در آن سیگنال های مدولاسیون عرض پالس (PWM) کوتاه هستند ، ایده آل می کند.DAC انتقال صاف در امواج صوتی را برای صوتی با کیفیت بالا امکان پذیر می کند ، در حالی که نسل موج تمیز آن از وظایفی مانند آزمایش سیگنال و ارزیابی مدار پشتیبانی می کند.این در سیستم های اتوماسیون و کنترل بسیار ارزشمند است و سطح ولتاژ دقیقی را برای بهبود عملکرد و سازگاری ارائه می دهد.با در نظر گرفتن پایداری برق ، طراحی مدار مناسب و استفاده از کتابخانه های موجود ، می توانید از قابلیت های MCP4725 کاملاً مهار کنید و آن را به ابزاری متنوع برای پل زدن حوزه های دیجیتال و آنالوگ در پروژه های مختلف نوآورانه تبدیل کنید.

برنامه های MCP4725

ادغام Arduino: یکپارچه با سیستم عامل های آردوینو کار می کند.تولید خروجی ولتاژ را با استفاده از کتابخانه های Arduino ساده می کند.ایده آل برای نمونه سازی و آموزش اصول تبدیل دیجیتال به آنالوگ.

سیستم های داده: سیگنال های دیجیتال را برای نظارت و کنترل به آنالوگ تبدیل می کند.در تنظیمات زمان ، مانند نظارت بر محیط زیست مفید است.

ابزارهای قابل حمل: مصرف کم مصرف عمر باتری را در دستگاه های دستی افزایش می دهد.عملکرد در ابزارهای قابل حمل مانند متر و ابزارهای تشخیصی را افزایش می دهد.

کالیبراسیون سنسور: ولتاژهای مرجع دقیقی را برای تنظیم سنسور امکان پذیر می کند.از طریق کالیبراسیون منظم ، دقت و طول عمر را بهبود می بخشد.

کنترل موتور: سیگنال های آنالوگ تنظیم شده را برای کنترل موتور سروو فراهم می کند.عملکرد در روباتیک و اتوماسیون را افزایش می دهد.

تنظیم جبران: ولتاژهای قابل تنظیم را برای اصلاح خطاهای مدار تأمین می کند.دقت را در سیستم های الکترونیکی با دقت بالا افزایش می دهد.

پروژه های صوتی: شکل موج و نقاط تعصب را برای سینت سایزرها و پردازنده های صوتی ایجاد می کند.طراحی صدا و کیفیت صدا را بهبود می بخشد.

برنامه های شکل موج: امواج سینوسی و نقاط تعصب قابل تنظیم را تولید می کند.کلید برای پردازش و سیستم های ارتباطی سیگنال.

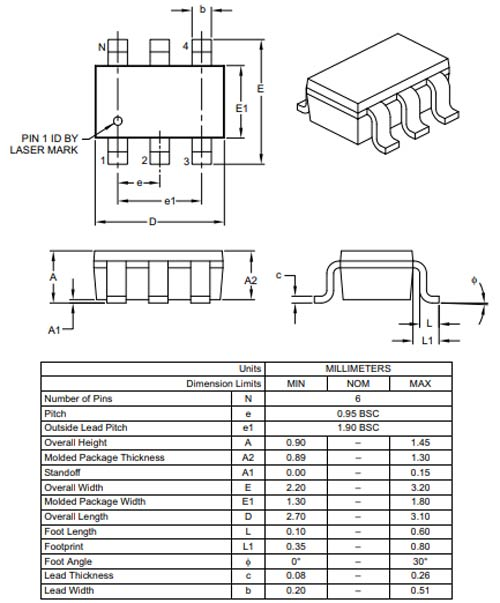

مدل و ابعاد MCP4725 2-D
