درباره EPM7128SQI100-10 CPLD و نحوه مدیریت آن با منطق دیجیتال بیاموزید

شما اغلب یک دستگاه واحد می خواهید که بتواند چندین کار منطقی را بدون پر کردن برد شما با قطعات اضافی انجام دهد.EPM7128SQI100-10 این انعطاف پذیری را با ترکیب منطق کنترل، رمزگشایی و مسیریابی سیگنال در یک تراشه قابل برنامه ریزی به شما می دهد.می‌توانید رفتار آن را طوری شکل دهید که با نیازهای مدارتان مطابقت داشته باشد و بعداً اگر شرایط تغییر کرد، آن را تنظیم کنید.با ظرفیت منطقی متعادل و زمان‌بندی قابل پیش‌بینی، به خوبی در سیستم‌هایی که نیاز به کنترل دیجیتالی ثابت دارند، جا می‌گیرد.بسته نصب روی سطح آن همچنین به تمیز نگه داشتن طرح‌بندی‌ها کمک می‌کند و در عین حال تعداد زیادی اتصالات ورودی/خروجی قابل استفاده را در اختیار شما قرار می‌دهد.

کاتالوگ

1. بررسی اجمالی EPM7128SQI100-10

2. نمودار Pin-Out EPM7128SQI100-10

3. ویژگی های EPM7128SQI100-10

4. EPM7128SQI100-10 مشخصات فنی

5. دیاگرام بلوک دستگاه EPM7128SQI100-10

6. ماکروسل دستگاه EPM7128SQI100-10

7. شرایط تست AC EPM7128SQI100-10

8. کاربردهای EPM7128SQI100-10

9. مزایا و معایب EPM7128SQI100-10

10. EPM7128SQI100-10 جایگزین

11. درباره اینتل

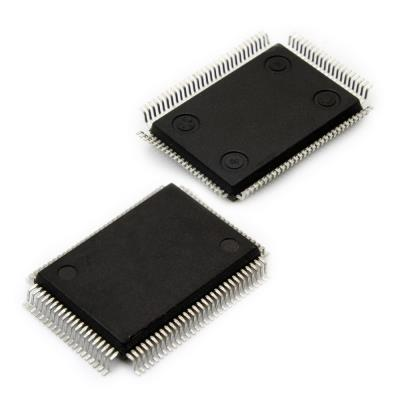

EPM7128SQI100-10

بررسی اجمالی EPM7128SQI100-10

را EPM7128SQI100-10 یک دستگاه منطقی قابل برنامه ریزی است که برای کنترل دیجیتال سفارشی و وظایف رابط در سیستم های الکترونیکی طراحی شده است.این شامل 128 عنصر منطقی است که به چندین تابع منطقی اجازه می دهد تا در یک جزء واحد ترکیب شوند و به ساده سازی طرح بندی مدار و کاهش تعداد قطعات کمک کنند.این دستگاه از پاسخ منطقی سریع مناسب برای کنترل زمان بندی، مسیریابی سیگنال و عملیات مبتنی بر تصمیم پشتیبانی می کند.بسته نصب شده روی سطح 100 پین آن، ادغام در طرح های تخته جمع و جور را امکان پذیر می کند در حالی که عملکرد الکتریکی پایدار را حفظ می کند.کاربردهای متداول شامل منطق چسب، کنترل حالت، رمزگشایی آدرس و سازگاری رابط در کاربردهای صنعتی و تعبیه شده است.به دنبال EPM7128SQI100-10 هستید؟برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

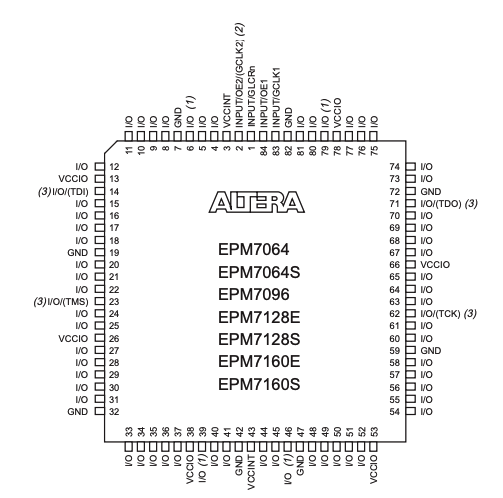

نمودار پین اوت EPM7128SQI100-10

Pin-Out Diagram of EPM7128SQI100-10

آرایش پین برای بسته 84 پین PLCC نشان داده شده است، با نام سیگنال و شماره پین به طور مساوی در هر چهار طرف دستگاه توزیع شده است.پین‌های User I O بیشتر موقعیت‌ها را اشغال می‌کنند و با پایه‌های قدرت، زمین و کنترل اختصاصی برای پشتیبانی از عملکرد پایدار در هم قرار گرفته‌اند.پین‌های VCC و GND در فواصل زمانی معین قرار می‌گیرند تا توزیع برق ثابت را در سراسر بسته ارائه کنند.پین‌های اختصاصی ساعت جهانی، فعال کردن خروجی و عملکردهای JTAG به وضوح برچسب‌گذاری شده‌اند تا آنها را از هدف کلی I O متمایز کند. این نمودار یک طرح استاندارد را نشان می‌دهد که از مسیریابی سیگنال قابل پیش‌بینی، طراحی ساده‌شده برد و سازگاری با دستگاه‌های مرتبط سری MAX 7000 پشتیبانی می‌کند.

ویژگی های EPM7128SQI100-10

در معماری منطقی برنامه پذیر سیستم

EPM7128SQI100-10 از برنامه نویسی منطقی به طور مستقیم در هنگام نصب بر روی برد مدار پشتیبانی می کند.این امکان به روز رسانی منطقی را در طول توسعه یا پس از استقرار بدون حذف دستگاه فراهم می کند.این به کاهش زمان خرابی کمک می کند و زمانی که رفتار سیستم نیاز به تنظیم دارد، بازبینی ها را ساده می کند.

ظرفیت منطقی چگالی متوسط

این دستگاه 128 ماکروسل را فراهم می کند که امکان پیاده سازی چندین توابع منطقی را در یک جزء واحد فراهم می کند.این ظرفیت از منطق کنترل، وظایف رمزگشایی و مدیریت رابط پشتیبانی می کند و در عین حال نیاز به دستگاه های منطقی گسسته اضافی را کاهش می دهد.

طراحی بلوک آرایه منطقی ساختاریافته

هشت بلوک آرایه منطقی داخلی منابع منطقی را به روشی قابل پیش بینی سازماندهی می کنند.این ساختار از مسیریابی سیگنال پایدار و رفتار منطقی سازگار در شرایط عملیاتی مختلف پشتیبانی می کند.

در دسترس بودن گیت منطقی قابل استفاده

با تقریباً 2500 گیت منطقی قابل استفاده، دستگاه می تواند از ماشین های حالت، کنترل زمان بندی و عملکردهای دیجیتال سفارشی پشتیبانی کند.این سطح از یکپارچگی به ساده‌سازی طرح‌بندی برد و کاهش تعداد کلی اجزا کمک می‌کند.

پشتیبانی از ورودی و خروجی کاربر انعطاف پذیر

این دستگاه از 84 پین ورودی و خروجی قابل تنظیم توسط کاربر پشتیبانی می کند.این انعطاف پذیری به آن اجازه می دهد تا با طیف گسترده ای از سیگنال های خارجی، اتوبوس ها و دستگاه های جانبی در سیستم های تعبیه شده ارتباط برقرار کند.

عملکرد تأخیر انتشار سریع

حداکثر تأخیر انتشار 10 ns به دستگاه امکان می دهد به سرعت به تغییرات ورودی پاسخ دهد.این باعث می شود آن را برای برنامه هایی که به زمان بندی قابل پیش بینی و کنترل دیجیتال پاسخگو نیاز دارند، مناسب باشد.

محدوده عملیاتی دمای صنعتی

این دستگاه به گونه ای طراحی شده است که به طور قابل اعتماد در محدوده دمای صنعتی کار کند.این اجازه می دهد تا عملکرد پایدار در محیط هایی که تغییرات دما مورد انتظار است، مانند سیستم های کنترل و الکترونیک صنعتی.

مشخصات فنی EPM7128SQI100-10

ویژگی محصول	ارزش صفت
سازنده	اینتل
منبع تغذیه - داخلی	4.5 ~ 5.5 ولت
بسته دستگاه تامین کننده	100-PQFP (20x14)
سری	MAX® 7000S
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
بسته / مورد	100-BQFP
بسته	سینی
دمای عملیاتی	-40 درجه سانتی گراد ~ 85 درجه سانتی گراد (TA)
تعداد ماکروسل ها	128
تعداد عناصر / بلوک های منطقی	8
تعداد ورودی/خروجی	84
تعداد دروازه ها	2500
نوع نصب	نصب سطحی
زمان تاخیر tpd (1) حداکثر	10 ns
شماره محصول پایه	EPM7128

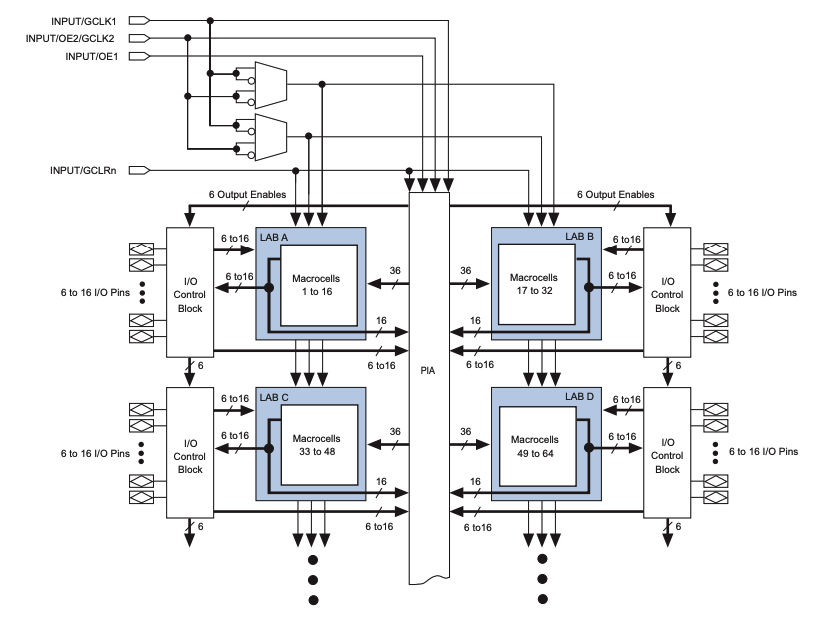

دیاگرام بلوک دستگاه EPM7128SQI100-10

Device Block Diagram of EPM7128SQI100-10

معماری داخلی حول بلوک های آرایه منطقی چندگانه مرتب شده است که هر کدام شامل یک گروه معین از ماکروسل ها هستند که برای اجرای توابع منطقی ترکیبی و ثبت شده استفاده می شوند.این بلوک‌های آرایه منطقی از طریق یک آرایه اتصال مرکزی قابل برنامه‌ریزی به هم متصل می‌شوند که مسیریابی سیگنال را بین بلوک‌ها با رفتار زمان‌بندی قابل پیش‌بینی امکان‌پذیر می‌سازد.بلوک‌های کنترل اختصاصی IO بلوک‌های آرایه منطقی را احاطه کرده و بافر ورودی، رانندگی خروجی، کنترل حالت سه‌گانه و مسیرهای بازخورد بین پین‌های خارجی و منطق داخلی را مدیریت می‌کنند.منابع جهانی، از جمله ورودی های ساعت، سیگنال های فعال خروجی، و سیگنال شفاف جهانی، در سراسر دستگاه توزیع می شوند تا از عملکرد همزمان و کنترل هماهنگ خروجی ها پشتیبانی کنند.این ساختار منعکس کننده سازمان مورد استفاده توسط EPM7128SQI100-10 است که بلوک های آرایه منطقی متعدد و ماکروسل ها را برای پشتیبانی از منطق قابل برنامه ریزی با چگالی متوسط با مسیریابی سیگنال قطعی و مسیرهای کنترل متمرکز یکپارچه می کند.

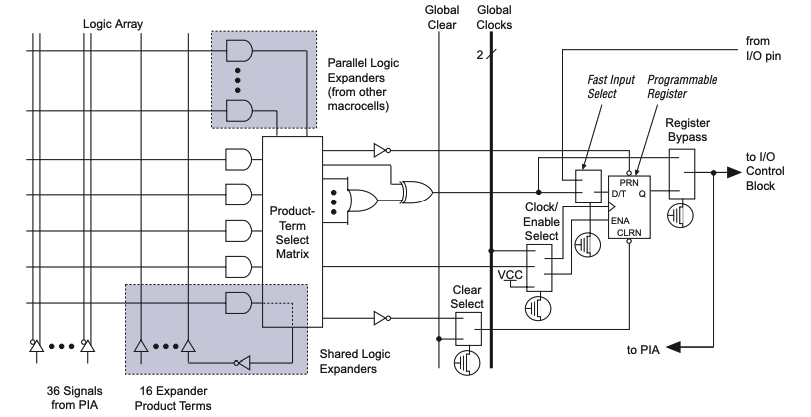

ماکروسل دستگاه EPM7128SQI100-10

Device Macrocell of EPM7128SQI100-10

منطق درون یک ماکروسل منفرد حول یک ماتریس انتخاب واژه محصول سازماندهی شده است که سیگنال های ورودی را از آرایه اتصال قابل برنامه ریزی و توسعه دهنده های منطقی محلی دریافت می کند.چندین عبارت محصول با هم ترکیب می شوند تا مجموع منطق محصولات را تشکیل دهند که می تواند یک خروجی ترکیبی یا یک ثبات قابل برنامه ریزی را ایجاد کند.رجیستر شامل مسیرهای فعال کردن ساعت، پاک کردن، از پیش تعیین شده، و مسیرهای دور زدن است که امکان انتخاب انعطاف پذیر بین عملیات ثبت شده و ثبت نشده را فراهم می کند.ساعت جهانی و سیگنال های شفاف جهانی مستقیماً به ماکروسل هدایت می شوند تا از کنترل همزمان در سراسر دستگاه پشتیبانی کنند.داده‌های خروجی به بلوک کنترل I O ارسال می‌شوند یا به آرایه اتصال بازگردانده می‌شوند و امکان استفاده مجدد از نتایج منطقی و توزیع کارآمد سیگنال در EPM7128SQI100-10 را فراهم می‌کنند.

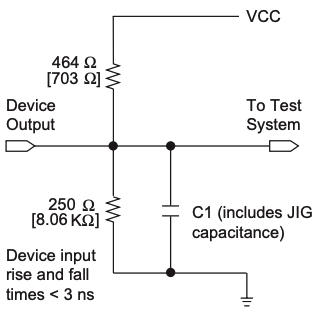

شرایط تست AC EPM7128SQI100-10

AC Test Conditions of EPM7128SQI100-10

پیکربندی تست، شرایط الکتریکی مورد استفاده برای اندازه‌گیری زمان‌بندی AC را با مشخص کردن بارهای مقاومتی، بارگذاری خازنی و مسیرهای سیگنال بین دستگاه و سیستم آزمایشی تعریف می‌کند.خروجی دستگاه از طریق یک مقاومت کششی به VCC و از طریق یک شبکه بار تعریف شده به زمین متصل می شود که رفتار درایو خروجی را در حین سوئیچینگ مدل می کند.یک خازن نشان دهنده ظرفیت کل بار، از جمله اثرات ثابت است، در حالی که اتصال سیستم آزمایش انتقال سیگنال را نظارت می کند.برای اطمینان از شرایط اندازه‌گیری سازگار، زمان‌های افزایش و کاهش ورودی به کمتر از 3 ns محدود می‌شود.راه‌اندازی نشان می‌دهد که چگونه گذرگاه‌های عرضه و جریان زمین می‌توانند بر عملکرد AC مشاهده‌شده تأثیر بگذارند و شرایط استانداردی را برای تعیین زمان‌بندی EPM7128SQI100-10 ایجاد می‌کند.

کاربردهای EPM7128SQI100-10

سیستم های کنترل و اتوماسیون صنعتی

EPM7128SQI100-10 معمولاً در محیط های کنترل صنعتی برای مدیریت توالی، منطق اینترلاک و هماهنگی سیگنال استفاده می شود.این به مدیریت شرایط ورودی از سنسورها و سوئیچ ها کمک می کند و در عین حال سیگنال های کنترلی پایداری را برای محرک ها و ماژول های کنترل تولید می کند.ساختار قابل برنامه ریزی آن اجازه می دهد تا رفتار کنترل با تغییر نیازمندی های سیستم سازگار شود.

منطق کنترل تجهیزات مخابراتی

در تجهیزات مخابراتی، دستگاه از مسیرهای کنترلی پشتیبانی می کند که زمان بندی، مسیریابی سیگنال و هماهنگی رابط را مدیریت می کند.اغلب برای سازماندهی سیگنال‌های کنترلی بین واحدهای پردازش و رابط‌های ارتباطی استفاده می‌شود و به حفظ جریان منظم داده در سخت‌افزار سوئیچینگ و انتقال کمک می‌کند.

منطق چسب سخت افزار شبکه

این دستگاه به عنوان منطق چسب در سخت افزار شبکه برای اتصال پردازنده ها، دستگاه های حافظه و اجزای جانبی استفاده می شود.از رمزگشایی آدرس، داوری گذرگاه و تراز سیگنال پشتیبانی می کند و به بلوک های دیجیتال مختلف اجازه می دهد تا با هم در سیستم های شبکه فشرده کار کنند.

رابط سیستم تعبیه شده و منطق رمزگشایی

در سیستم های تعبیه شده، EPM7128SQI100-10 منطق رابط بین کنترلرها و دستگاه های خارجی را فراهم می کند.از آن برای رمزگشایی آدرس، تولید سیگنال کنترل و مدیریت پروتکل اولیه استفاده می‌شود که به ساده‌سازی طراحی سیستم و کاهش تعداد اجزای منطقی گسسته کمک می‌کند.

سیستم‌های محاسباتی و ابزار دقیق

این دستگاه برای پلتفرم‌های محاسباتی قدیمی و سیستم‌های ابزار دقیقی که نیاز به جایگزینی منطقی پایدار دارند، مناسب است.این می تواند توابع منطقی گسسته قدیمی تر را در یک دستگاه قابل برنامه ریزی ادغام کند و در عین حال سازگاری با سطوح سیگنال موجود و رفتار زمان بندی را حفظ کند.

پل زدن پروتکل و پیاده سازی ماشین دولتی

EPM7128SQI100-10 برای پیاده سازی پروتکل پل زدن و ماشین های حالتی که فرآیندهای دیجیتالی ساخت یافته را مدیریت می کنند استفاده می شود.از انتقال وضعیت تعریف شده و توالی کنترل پشتیبانی می کند و برای هماهنگ کردن وظایف ارتباطی و کنترل در بلوک های مختلف سیستم مناسب است.

مزایا و معایب EPM7128SQI100-10

مزایا

• پشتیبانی از به روز رسانی منطق سیستم بدون حذف دستگاه از برد

• ارائه 128 ماکروسل مناسب برای کنترل مقیاس متوسط و منطق رابط

• زمان بندی قابل پیش بینی را با حداکثر تاخیر انتشار 10 ns ارائه می دهد

• برای عملکرد میدانی پایدار در محدوده دمای صنعتی کار می کند

• شامل تعداد زیادی پین ورودی و خروجی قابل تنظیم توسط کاربر برای رابط انعطاف پذیر است

معایب

• با یک منبع تغذیه 5 ولت کار می کند که سازگاری با سیستم های ولتاژ پایین را محدود می کند

• ظرفیت منطقی در مقایسه با دستگاه های منطقی قابل برنامه ریزی اخیر کمتر است

• مصرف برق بیشتر از جایگزین های مدرن قابل برنامه ریزی با توان کم است

• اندازه بسته بندی ممکن است برای طرح های بسیار فشرده یا فضای محدود مناسب نباشد

جایگزین های EPM7128SQI100-10

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
EPM7128SQI100-10N	اینتل	128 ماکروسل با قابلیت برنامه ریزی درون سیستم، محدوده تامین داخلی 5 ولت و حداکثر تاخیر انتشار سریع 10 ns در بسته نصب شده روی سطح.	در منطق چسب دیجیتال، منطق کنترل و برنامه های رابط که نیاز به زمان بندی قابل اعتماد و چگالی منطقی متوسط دارند استفاده می شود.
EPM7128SQI160-10	اینتل	همان معماری 128 ماکروسل با درجه سرعت 10 ns، ارائه شده در بسته تعداد پین بزرگتر برای انعطاف پذیری مسیریابی.	برای طرح‌هایی که نیاز به دسترسی ورودی/خروجی اضافی یا سازگاری با چیدمان‌های برد موجود دارند، مناسب است.
EPM7128SQI160-10N	اینتل	128 ماکروسل، CPLD قابل برنامه ریزی در سیستم با عملکرد پایدار 5 ولت و پشتیبانی از دمای طولانی.	مناسب برای سیستم‌های صنعتی و تعبیه‌شده که نیاز به کنترل منطقی قابل اعتماد در محدوده‌های دمایی وسیع‌تری دارند.

درباره اینتل

اینتل یک شرکت فناوری جهانی است که به دلیل توسعه طیف گسترده ای از محاسبات دیجیتال و راه حل های منطقی قابل برنامه ریزی شناخته شده است.این شرکت سابقه طولانی در پیشبرد طراحی نیمه هادی برای محاسبات، ارتباطات و سیستم های تعبیه شده دارد.مجموعه منطق قابل برنامه ریزی آن از کنترل سیستم، مدیریت سیگنال و منطق رابط در برنامه های صنعتی، شبکه و جاسازی شده پشتیبانی می کند.اینتل بر ارائه پلتفرم‌های منطقی مقیاس‌پذیر تمرکز دارد که عملکرد، ثبات و پشتیبانی طولانی‌مدت پلتفرم را متعادل می‌کند.محصولات آن به طور گسترده ای در معماری های سیستمی تثبیت شده و طراحی های دیجیتالی در حال تکامل استفاده می شود که نشان دهنده حضور قوی در اکوسیستم الکترونیکی گسترده تر است.

نتیجه گیری

EPM7128SQI100-10 کنترل منطقی، زمان بندی و مدیریت رابط را در یک دستگاه قابل برنامه ریزی گرد هم می آورد.شما یک ساختار واضح با بلوک‌های آرایه منطقی و سلول‌های کلان دریافت می‌کنید که رفتار را قابل پیش‌بینی می‌کنند.طرح پین و انعطاف پذیری I/O آن به ساده کردن مسیریابی برد کمک می کند.زمان پاسخ سریع از کنترل دیجیتال پایدار در بسیاری از سیستم ها پشتیبانی می کند.این دستگاه همچنین زمانی که نیاز به به روز رسانی منطق بدون تغییرات سخت افزاری دارید، به خوبی کار می کند.به طور کلی، روشی عملی برای مدیریت منطق دیجیتال در مقیاس متوسط در یک مکان ارائه می دهد.

دیتاشیت PDF

برگه داده EPM7128SQI100-10:

EPM7128SQI100-10.pdf
