LM324 مقایسه کننده: برنامه ها ، pinout و مدارها کار می کنند

این راهنما به بررسی مدار یکپارچه LM324 (IC) ، یک تراشه همه کاره که حاوی چهار تقویت کننده عملیاتی است.LM324 که به دلیل مصرف کم مصرف خود شناخته شده است ، ثبات و پهنای باند بسیار خوبی را ارائه می دهد ، و با ولتاژهای عرضه از 3.0 ولت تا 32 ولت کار می کند. جریان کم مصرف آن ، در مقایسه با رقبا مانند MC174 ، آن را برای کاربردهای کارآمد انرژی ایده آل می کند.توانایی LM324 برای رسیدگی به ورودی محدوده به ولتاژ منبع منفی ، طراحی مدار را با از بین بردن نیاز به تعصب اضافی ساده می کند.این می تواند خروجی ها را به سمت ریل عرضه منفی سوق دهد و آن را در طیف گسترده ای از پروژه های الکترونیکی مفید می کند.این راهنما ویژگی های آن ، مانند نقش آن به عنوان یک مقایسه کننده را برجسته می کند و استفاده از آن در سیستم های الکترونیکی پیشرفته را بررسی می کند.

کاتالوگ

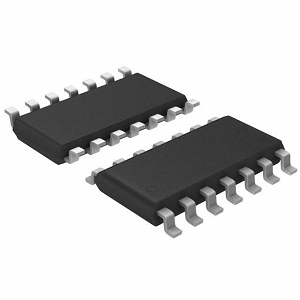

مقایسه کننده LM324 چیست؟

مقایسه کننده یک مؤلفه در مدارهای الکترونیکی است که برای مقایسه دو ولتاژ طراحی شده است ، که معمولاً به آن V1 و V2 گفته می شود.عملکرد آن ساده است: وقتی V1 از V2 بیشتر باشد ، خروجی صفر است ، اما وقتی V2 از V1 فراتر رود ، خروجی به یک ولتاژ مثبت تعریف شده سوئیچ می شود.در LM324 از آمپلی فایر عملیاتی به دلیل تطبیق پذیری و طراحی کارآمد ، اغلب به عنوان یک مقایسه کننده استفاده می شود.این عناصری مانند ولتاژ سنسور ، ولتاژ مرجع ، ولتاژ تأمین (VCC) ، پایانه های زمین و خروجی را در بر می گیرد و آن را به یک انتخاب قابل اعتماد و عملی برای انواع برنامه ها تبدیل می کند.توانایی LM324 در انجام مقایسه ولتاژ دقیق به آن اجازه می دهد تا در کارهایی مانند تشخیص صفر و مدولاسیون عرض پالس نقش داشته باشد.این کارکردها در سیستمهایی که تمایز ولتاژ دقیق لازم است بسیار عالی است و باعث می شود مقایسه کننده LM324 به یک ابزار مهم در طراحی های الکترونیکی مدرن تبدیل شود.

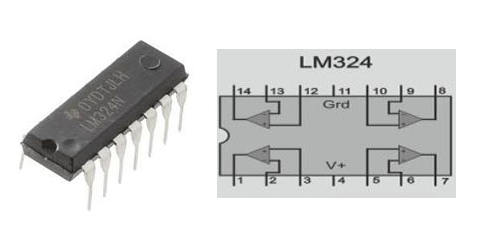

پیکربندی پین مقایسه LM324

شماره پین	نام پین	عمل
1	خروجی 1	خروجی اولین مقایسه
2	ورودی معکوس 1	ورودی وارونه اولین مقایسه کننده
3	ورودی غیر معکوس 1	ورودی غیر معکوس اولین مقایسه کننده
4	v+	ولتاژ 5 ولت را تأمین کنید
5	ورودی غیر معکوس 2	ورودی غیر معکوس از مقایسه دوم
6	ورودی معکوس 2	ورودی وارونه از مقایسه دوم
7	خروجی 2	خروجی مقایسه کننده دوم
8	خروجی 3	خروجی مقایسه کننده سوم
9	ورودی معکوس 3	ورودی وارونه از مقایسه سوم
10	ورودی غیر معکوس 3	ورودی غیر معکوس از مقایسه کننده سوم
11	GND	زمین
12	ورودی غیر معکوس 4	ورودی غیر معکوس از مقایسه کننده چهارم
13	ورودی معکوس 4	ورودی وارونه از مقایسه چهارم
14	خروجی 4	خروجی مقایسه کننده چهارم

طراحی مدار با مقایسه LM324

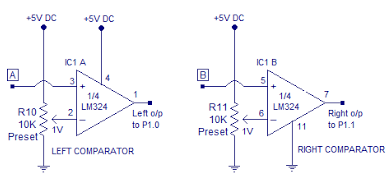

طراحی یک مدار مقایسه ولتاژ با تقویت کننده عملیاتی LM324 ، نیاز به بررسی دقیق اجزای و پیکربندی آن دارد.به طور معمول ، از دو مقاومت 10 کیلومتری اهم برای ایجاد ولتاژهای مرجع پایدار استفاده می شود و از خروجی های دیجیتالی دقیق و قابل اطمینان اطمینان می یابد.ورودی های A و B ، حاصل از خروجی مدار سنسور خط ، برای حفظ حساسیت به تغییر شرایط ورودی بسیار عالی است.مقاومتها به تثبیت ولتاژ مرجع کمک می کنند و به مقایسه کننده اجازه می دهد تا به طور مداوم عملکرد داشته باشد ، حتی با نوسان سیگنال های ورودی.

در این تنظیم ، گره های A و B به ورودی های غیر معکوس LM324 متصل می شوند.این پیکربندی غیر معکوس فقط تفاوت ولتاژ مثبت بین ورودی ها را تقویت می کند ، که برای برنامه های کاربردی که نیاز به سیگنالینگ دیجیتالی دقیق و مجزا دارند ایده آل است.هر مقایسه کننده در LM324 برای دستیابی به عملکرد بهینه به اتصالات ورودی دقیقی نیاز دارد.سیگنال های خروجی از مقایسه کننده های LM324 به درگاه های میکروکنترلر مرتبط هستند و امکان برقراری ارتباط صاف بین مقایسه کننده و میکروکنترلر را فراهم می کنند.نقشه برداری مناسب از این اتصالات ، پردازش داده های کارآمد و عملکرد سیستم یکپارچه را تضمین می کند.با هدایت دقیق خروجی ها ، میکروکنترلر می تواند با دقت تصمیمات منطقی بگیرد و عملیات قابل اعتماد و تنظیم شده را در طیف گسترده ای از برنامه های عملی تسهیل کند.

مقایسه LM324 چگونه کار می کند؟

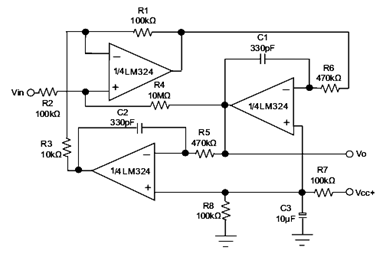

مقایسه کننده LM324 با استفاده از سه تقویت کننده عملیاتی داخلی آن ، کار در کنار هم با مؤلفه هایی مانند مقاومت و خازن برای ایجاد یک سیستم پاسخگو کار می کند.عملکرد آن بر اساس مقایسه ولتاژ در پایانه های ورودی آن است.هنگامی که ولتاژ در ترمینال غیر معکوس پایین تر از ولتاژ در ترمینال وارونگی است ، خروجی به حالت کم سوئیچ می شود و نشانگر جریان جریان نیست.از طرف دیگر ، هنگامی که ولتاژ در ترمینال غیر معکوس از ترمینال معکوس پیشی می گیرد ، خروجی به حالت بالایی تغییر می کند.این رفتار در برنامه هایی مانند پردازش سیگنال مفید است ، جایی که تشخیص و پاسخ دادن به تغییرات ولتاژ برای نمایش حالات یا شرایط منطقی مختلف مورد نیاز است.مزیت LM324 شبکه داخلی مقاومت داخلی آن است که با از بین بردن نیاز به مقاومتهای خارجی برای مدیریت اتصالات منبع تغذیه ، طراحی مدار را ساده می کند.این ویژگی باعث کاهش پیچیدگی مدار می شود و LM324 را به عنوان یک انتخاب مناسب برای جستجوی طرح های PCB تبدیل می کند.با اطمینان از عملکرد مداوم و در عین حال به حداقل رساندن چالش های طراحی ، مقایسه کننده LM324 ثابت می کند که یک جزء همه کاره و کارآمد برای طیف گسترده ای از برنامه ها است.

کار مقایسه کننده LM324

ویژگی های مقایسه کننده LM324

• افزایش ولتاژ DC بالا: افزایش 100 دسی بل را ارائه می دهد و از تقویت استثنایی برای پردازش دقیق سیگنال اطمینان می دهد.

• پهنای باند گسترده: به طور مؤثر در 1 مگاهرتز کار می کند ، مناسب برای انواع برنامه ها.

• دامنه منبع تغذیه همه کاره: از عملکرد تک عرضه از 3 ولت تا 32 ولت پشتیبانی می کند و امکان استفاده در سناریوهای مختلف را فراهم می کند.

• عملکرد پایدار: با وجود نوسانات ولتاژ عرضه ، عملکرد مداوم را حفظ می کند ، ایده آل برای محیط هایی با قدرت ناپایدار.

• ولتاژ ورودی دیفرانسیل: اجازه می دهد تا ولتاژ ورودی با ولتاژ تأمین برابر شود و از یک چرخش خروجی گسترده از 0V به (V+ - 1.5V) برای دقت بیشتر پشتیبانی می کند.

• مصرف کم مصرف: مناسب برای طرح های کارآمد انرژی ، امکان ادغام در سیستم های کم مصرف و بدون به خطر انداختن عملکرد.

• محدوده ورودی و خروجی گسترده: انعطاف پذیری را برای انواع طرح های مدار فراهم می کند و باعث افزایش سازگاری با سایر اجزای می شود.

مزایای مقایسه LM324

قابلیت دوگانه

LM324 از توانایی خود در عملکرد هم به عنوان یک مقایسه کننده و هم یک تقویت کننده عملیاتی استفاده می کند و نشان دهنده تطبیق پذیری چشمگیر در طراحی مدار الکترونیکی است.این نقش دوگانه به مهندسان این امکان را می دهد تا از LM324 برای اهداف مختلف در یک مدار واحد استفاده کنند و نیاز به اجزای اضافی را از بین ببرند.با ترکیب این ویژگی ها در یک IC ، طرح های مدار را ساده می کند ، تعداد مؤلفه ها را کاهش می دهد و فرآیندهای توسعه را ساده تر می کند.این انعطاف پذیری در پروژه هایی که نیاز به نمونه سازی سریع یا تنظیمات مکرر طراحی دارند ، امکان مدیریت کارآمد منابع و زمان بندی سریعتر توسعه را دارد.

سود بالا برای برنامه های دقیق

یکی از نقاط قوت اصلی LM324 افزایش ولتاژ DC بالا آن است که عملکرد قابل اعتماد در سیستم های الکترونیکی پیچیده را تضمین می کند.این سود زیاد باعث می شود که برنامه هایی که نیاز به دقت دارند ، ایده آل باشد ، زیرا باعث افزایش پردازش سیگنال می شود و دقت داده ها را بهبود می بخشد.LM324 با حفظ یکپارچگی سیگنال ، کیفیت خروجی مداوم را ارائه می دهد ، و آن را به یک انتخاب قابل اعتماد برای هر دو برنامه عمومی و پیشرفته الکترونیکی تبدیل می کند.

طراحی قوی و انعطاف پذیر

LM324 با ساختار بادوام مهندسی شده است که در انواع مختلفی از شرایط محیطی عملکرد پایدار را تضمین می کند.انعطاف پذیری و سازگاری آن ، آن را برای استفاده در تنظیمات متنوع ، از پروژه های الکترونیکی استاندارد گرفته تا سیستم های تخصصی و با کارایی بالا مناسب می کند.این طراحی قوی امکان پذیر است تا برای نتایج مداوم ، حتی در شرایط چالش برانگیز ، نقش خود را به عنوان یک مؤلفه همه کاره و قابل اعتماد در الکترونیک مدرن ، به LM324 متکی باشد.

برنامه های مقایسه کننده LM324

سیستم های مبتنی بر سنسور و روباتیک

مقایسه کننده LM324 به طور گسترده ای در برنامه های سنسور محور مانند روبات های پیروی از خط استفاده می شود.توانایی آن در پردازش داده های سنسور با دقت ، آن را برای سیستم های خودمختار بسیار عالی می کند.انعطاف پذیری LM324 در رسیدگی به ولتاژهای ورودی و عملکرد پایدار ، عملکرد قابل اعتماد را تضمین می کند و آن را به یک انتخاب ایده آل برای روباتیک و تنظیمات نظارت بر محیط زیست تبدیل می کند.

پردازش سیگنال و مدارهای نوسان ساز

LM324 در کارهای پردازش سیگنال نقش دارد.استفاده از آن در نوسان سازها تولید فرکانس دقیقی را برای سیستم های ارتباطی و سایر فن آوری های مبتنی بر سیگنال امکان پذیر می کند.LM324 به طور مؤثر به عنوان یک تقویت کننده عمل می کند و سیگنال های صوتی و تصویری را برای برنامه های چندرسانه ای با کیفیت بالا تقویت می کند.

نمونه سازی و استفاده آموزشی

مهندسان اغلب به دلیل مقرون به صرفه بودن ، قابلیت اطمینان و سهولت استفاده از LM324 در طول نمونه سازی استفاده می کنند.عملکرد مداوم آن امکان آزمایش با طرح های مدار نوآورانه را فراهم می کند و آن را در هر دو محیط تحقیق و توسعه مورد علاقه قرار می دهد.به همین ترتیب ، عملکرد ساده آن ، آن را به یک ابزار آموزشی ارزشمند برای دانش آموزان که در مورد مقایسه ها و تقویت کننده های عملیاتی می آموزند ، می کند.

لوازم الکترونیکی با هدف کلی

LM324 اغلب در طرح های الکترونیکی استاندارد مانند یکسو کننده ها و تجهیزات هدف عمومی گنجانیده می شود.تطبیق پذیری آن به آن اجازه می دهد تا یکپارچه در مدارهایی که نیاز به دقت و ثبات دارند ، ادغام شود و از طیف گسترده ای از برنامه های الکترونیکی پذیرایی کند.
