تنظیم کننده ولتاژ LM317T: گزینه های جایگزین ، pinout و برگه داده

در این مقاله به بررسی تنظیم کننده ولتاژ LM317T ، یک مؤلفه همه کاره که به دلیل توانایی آن در تنظیم خروجی های ولتاژ از 1.2 ولت تا 37 ولت شناخته شده است.LM317T که به طور گسترده در انواع پروژه های الکترونیکی مورد استفاده قرار می گیرد ، سادگی و عملکرد مؤثر را ترکیب می کند.طراحی آن از ادغام آسان برای برآورده کردن کارآمد الزامات متنوع برنامه با دقت پشتیبانی می کند.

کاتالوگ

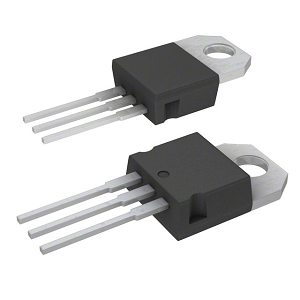

تنظیم کننده ولتاژ LM317T چیست؟

در LM317T به عنوان یک تنظیم کننده ولتاژ بسیار سازگار که در یک بسته TO-220 محصور شده است ، که به دلیل طراحی بدون عارضه و عملکرد چشمگیر آن در مدیریت خروجی های ولتاژ مثبت شناخته شده است.این می تواند جریان های بیشتر از 1.5A را در خود جای دهد و مدیریت انرژی را با استفاده از یک تقسیم کننده مقاومت برای تنظیم دقیق ولتاژ کاهش می دهد.این قابلیت از یک ولتاژ گسترده پشتیبانی می کند و نیاز به تنظیم کننده های ثابت را کاهش می دهد.LM317T با ویژگی هایی که از تنظیم قدرت کارآمد پشتیبانی می کنند ، مشخص می شود.مهارت آن در حفظ ولتاژ خروجی پایدار با وجود شرایط ورودی متغیر ، راندمان آن را تأکید می کند.هنگام استفاده از LM317T ، محافظت از اضافه بار حرارتی آن و محافظت از اتصال کوتاه ، عملکرد و مقاومت مداوم حتی در محیط های خواستار را فراهم می کند.LM317T اغلب در مدارهای منبع تغذیه برای دستگاههای دارای ولتاژ متنوع ادغام می شود.طراحی ساده آن امکان تنظیم و نگهداری آسان را فراهم می کند و مزایایی را در تنظیمات آموزشی و مجموعه های آزمایشی ارائه می دهد.

پیکربندی پین LM317T

پین	نام پین	شرح
1	تنظیم کردن	این پین ولتاژ خروجی را تنظیم می کند
2	ولتاژ خروجی (VOUT)	ولتاژ خروجی تنظیم شده توسط پین تنظیم شده می تواند از این پین بدست آید
3	ولتاژ ورودی (VIN)	ولتاژ ورودی که باید تنظیم شود به آن داده می شود این پین

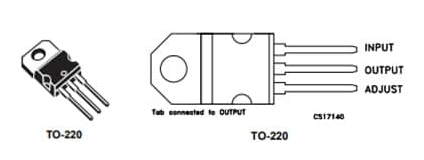

نماد و ردپای LM317T

ویژگی های LM317T

دامنه ولتاژ قابل تنظیم

یکی از جنبه های قابل توجه LM317T دامنه ولتاژ قابل تنظیم آن از 1.2 ولت تا 37 ولت است که به برنامه هایی که نیاز به مدیریت ولتاژ تنظیم شده دارند ، می پردازد.این تطبیق پذیری برای بسیاری از کاربردهای الکترونیکی ، باعث کاهش عوارض طراحی می شود.

قابلیت کنترل فعلی

با پشتیبانی از جریانهای بالای 1.5A ، LM317T برای مدارهای پر تقاضا با تمرکز بر حفظ پایداری در نیازهای مختلف قدرت تنظیم شده است.این ویژگی به عملکرد دستگاه یکپارچه کمک می کند و آن را به یک مؤلفه ارزشمند تبدیل می کند که تقاضای برق غیرقابل پیش بینی است.

دقت در تنظیم

LM317T در حفظ خط محکم و تنظیم بار در 0.1 ٪ برتری دارد و تنوع ولتاژ را به حداقل می رساند که می تواند اجزای حساس را مختل یا تخریب کند.

عملیات ولتاژ همه کاره

طراحی ولتاژ شناور LM317T انعطاف پذیری طرح مدار را تقویت می کند و از استفاده از آن در سناریوهای ولتاژ منفی پشتیبانی می کند بدون اینکه نیاز به تنظیمات پیچیده داشته باشد.این توانایی هنگامی که چندین تنظیم کننده در یک سیستم واحد ادغام شوند ، سودمند می شود.

ویژگی های حفاظت

LM317T مجهز به محافظت بیش از حد ، خاموشی حرارتی و کنترل SOA ، حفاظت های قوی را ارائه می دهد ، و یکپارچگی سیستم را در برابر تهدیدهای مشترک مانند مدارهای کوتاه و گرمای بیش از حد تقویت می کند.از طریق این ویژگی ها ، بسیاری از آنها ترکیبی هماهنگ از نوآوری و قابلیت اطمینان ، هدایت عملکرد محصول و طول عمر را ایجاد می کنند.

مشخصات فنی LM317T

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 7 ماه پیش)
با آبکاری تماس بگیرید	قلع
نوع نصب	از طریق سوراخ
تعداد پین	3
شناسه بسته سازنده	0015988_typea_rev_t
بسته بندی	لوله
کد JESD-609	E3
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
کد ECCN	گوش 99
تعداد توابع	1
شماره قسمت پایه	LM317
تعداد خروجی ها	1
ولتاژ خروجی	37 ولت
زمان سرب کارخانه	24 هفته
سوار شدن	از طریق سوراخ
بسته / مورد	به سال 220-3
وزن	2.299807G
دمای عملیاتی	0 درجه سانتیگراد 125 درجه سانتیگراد
تحمل	5 ٪
وضعیت جزئی	فعال
تعداد خاتمه	3
موقعیت پایانه	مجرد
زمین پایانی	2.54 میلی متر
شمارش پین	3
ولتاژ - ورودی (حداکثر)	40 ولت
نوع خروجی	قابل تنظیم
جریان خروجی حداکثر	1.5a
حداکثر ولتاژ خروجی	37 ولت
حداقل ولتاژ ورودی	4.2 ولت
PSRR	80db ~ 85db (120 هرتز)
ولتاژ خروجی حداقل	1.2 ولت
قد	9.15 میلی متر
عرض	4.6 میلی متر
سخت شدن	هیچ
بدون رهبری	بدون رهبری
پیکربندی خروجی	مثبت
تعداد تنظیم کننده ها	1
ویژگی های محافظت	بیش از جریان ، بیش از دما
ولتاژ مرجع	1.25 ولت
نسبت رد منبع تغذیه (PSRR)	80db
طول	10.4 میلی متر
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS3

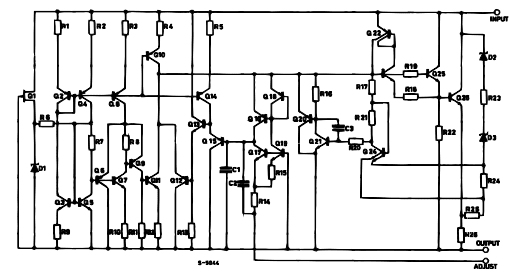

نمودار شماتیک LM317T

گزینه های دیگر برای LM317T

شماره قطعه	شرح	سازنده
LM317kc	3/4 پین 1.5a تنظیم کننده ولتاژ مثبت قابل تنظیم 3 تا 220 0 تا 125	سازهای تگزاس
LM317T#PBF	IC VREG 1.2 V-37 V تنظیم کننده مثبت قابل تنظیم ، PSFM3 ، پلاستیک ، TO-220 ، 3 پین ، تنظیم کننده استاندارد خروجی تک مثبت قابل تنظیم	فناوری خطی
LM317T/NOPB	IC VREG 1.2 V-37 V تنظیم کننده مثبت قابل تنظیم ، PSFM3 ، سازگار با ROHS ، پلاستیک ، TO-220 ، 3 پین ، خروجی تک مثبت قابل تنظیم تنظیم کننده استاندارد	شرکت ملی نیمه هادی
LM317T2	1.2 V-37V تنظیم کننده مثبت قابل تنظیم ، PSFM3 ، پلاستیک ، به سال 220 ، 3 پین	در نیمه هادی

معادل های اضافی LM317T شامل موارد زیر است:LM317EMPباLM317AEMPباLM317LIDRبا LM317lmx، و دیگران

از کجا و چگونه می توان از LM317 استفاده کرد؟

کنترل قدرت همه کاره با منابع ولتاژ متغیر

LM317 به دلیل توانایی آن در تنظیم سطح ولتاژ خروجی ، در برنامه های منبع تغذیه ولتاژ متغیر استفاده گسترده ای پیدا می کند.در محیط های آموزشی و آزمایشگاه های الکترونیک ، از توسعه و آزمایش مدارهای متنوع پشتیبانی می کند.با خروجی انعطاف پذیر از 1.25 ولت تا 37 ولت ، از طیف گسترده ای از امکانات لذت ببرید.

راه حل های بیش از حد ساده با محدود کننده های فعلی

برای برنامه هایی که نیاز به محدودیت فعلی دارند ، LM317 یک رویکرد مؤثر و ساده را ارائه می دهد.این ویژگی در شارژرهای باتری و سیستم های مدیریت انرژی که در آن حفاظت در برابر بیش از حد لازم است ، مفید است.با قرار دادن یک مقاومت در سری با خروجی ، تنظیم کننده تضمین می کند که جریان در مرزهای ایمن حفظ می شود و هم منبع تغذیه و هم دستگاه های متصل را حفظ می کند.چنین روشی به طرز چشمگیری باعث افزایش طول عمر و قابلیت اطمینان دستگاه می شود.

کنترل دقیق در برنامه های کنترل کننده موتور

سازگاری LM317 ابزار خود را برای کنترل کننده های موتور گسترش می دهد ، جایی که ولتاژ برای موتورهای DC را در رباتیک و تنظیمات اتوماسیون تنظیم می کند و کنترل سرعت موتور را ارائه می دهد.این تنظیم کننده انتقال صاف در شتاب و کاهش سرعت را تسهیل می کند ، که به ویژه برای برنامه های کاربردی که خواستار حرکات دقیق هستند ، مانند اسلحه های روباتیک یا ماشین آلات CNC استفاده می شود.کارایی آن در ارائه عملکرد حرکتی پایدار در شرایط تغییر بار ، عملی بودن آن را در سناریوهای صنعتی متنوع برجسته می کند.

ارزیابی ملاحظات ولتاژ ترک تحصیل

با وجود ویژگی های قوی آن ، ولتاژ ترک تحصیل 2.5 ولت LM317 نیاز به ارزیابی دقیق دارد.این جنبه به طور بالقوه بر کاربرد آن در سناریوهای ولتاژ کم تأثیر می گذارد که در آن باید دیفرانسیل ورودی به خروجی حداقل باشد.برای اطمینان از عملکرد مؤثر ، باید تأیید کنید که ولتاژ ورودی حداقل با این مقدار ترکیبی از خروجی مورد نظر پیشی می گیرد.در مواردی که ولتاژ ترک تحصیل می تواند عملکرد را محدود کند ، با توجه به تنظیم کننده های جایگزین کم قطره (LDO) می تواند مناسب تر باشد و نیازهای فنی را با راه حل های خلاقانه متعادل می کند.

نقش پیشرفته در الکترونیک مصرفی

LM317 استفاده گسترده در الکترونیک های مختلف مصرفی مانند رایانه های شخصی و پخش کننده های DVD را پیدا می کند.قابلیت اطمینان و سادگی آن ، آن را به وظایف تنظیم برق سوق می دهد ، و از تحویل نیرو به مدارهای منطقی تا تثبیت ولتاژ برای اجزای حساس گسترش می یابد.این تطبیق پذیری نقش LM317 را در تقویت عملکرد و قابلیت اطمینان دستگاه برجسته می کند و به عملکرد بی وقفه دستگاه های خانگی کمک می کند.

برنامه های مدار LM317

تنظیم ولتاژ

قابلیت خروجی قابل تنظیم LM317 به آن اجازه می دهد تا با وجود نوسانات در ولتاژ ورودی یا شرایط بار ، از ولتاژ مداوم حفظ کند ، و اطمینان حاصل می کند که دستگاه های الکترونیکی حساس به طور قابل اعتماد عمل می کنند.تنظیم ولتاژ در برنامه هایی مانند شارژرهای باتری و دستگاه های قابل حمل نقش دارد.سطح ولتاژ پایدار می تواند عمر باتری را افزایش داده و عملکرد دستگاه را افزایش دهد.

محدود کننده فعلی

محدودیت فعلی برای جلوگیری از شرایط بیش از حد که می تواند به اجزای مدار آسیب برساند ، مهم است.با تنظیم خودکار برای مدیریت جریان فعلی ، به عنوان یک سپر کارآمد در برابر سناریوهای جریان ناخواسته بالا عمل می کند.در تنظیمات عملی ، در مدارهایی لازم است که انواع مختلفی از مؤلفه ها را با رتبه بندی های مختلف مختلف درج می کنند و عملکرد ایمن و بهینه را بدون گرمای بیش از حد یا خرابی حفظ می کنند.

حفاظت قطبی

حفاظت از قطبیت به موضوعات متداول مانند اتصالات نادرست منبع تغذیه می پردازد که اغلب در طول نمونه سازی محصول یا تنظیمات روتین با آن روبرو می شوند.طراحی و نگهداری مدار ارزش محافظت از قطبیت را در تضمین دوام طولانی مدت و عملکرد قابل اعتماد در شرایط مختلف عملیاتی نشان می دهد.

بسته برای LM317T

اطلاعات بسته بندی TO-220 (تک سنج)

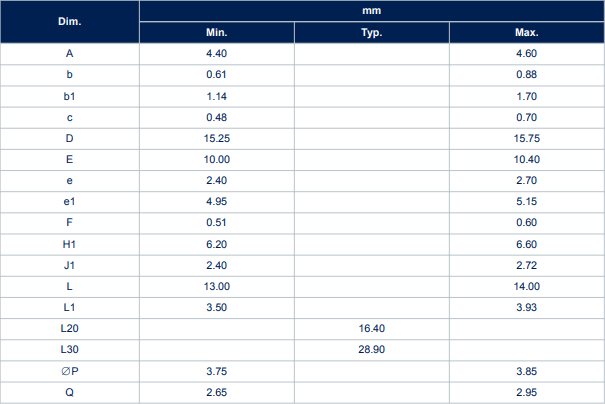

داده های مکانیکی TO-220 (تک سنج)

اطلاعات تولید کننده LM317T

Stmicroelectronic به طور برجسته در صنعت نیمه هادی قرار دارد و توسعه و خلاقیت سیستم را بر روی فناوری تراشه (SOC) غنی می کند.تأثیر این شرکت در کاربردهای مختلف میکروالکترونیک ، بر صنایع جهانی و تقویت ترکیب فن آوری های متنوع تأثیر می گذارد.Stmicroelectronic به دلیل پیشرفت در SOC Solutions مشهور است و عملکردهای مختلفی را بر روی یک تراشه ادغام می کند.این ادغام با هدف افزایش عملکرد ، کاهش مصرف برق و کوچک کردن اندازه کل سیستم انجام می شود.تعهد Stmicroelectronics به نوآوری ، اکتشافات خود را در زمینه های جدید در میکروالکترونیک سوق می دهد و توسعه مداوم توانایی ها را ترغیب می کند.ابتکارات تحقیق و توسعه آنها نه تنها با هدف تقویت فن آوری های فعلی بلکه برای تدوین مدل های جدید که با موضوعات مدرن مانند توسعه پایدار و حفاظت از انرژی مقابله می کنند ، هدف قرار می دهد.

برگه داده PDF

برگه های LM317T:

LM217 ، LM317.pdf
