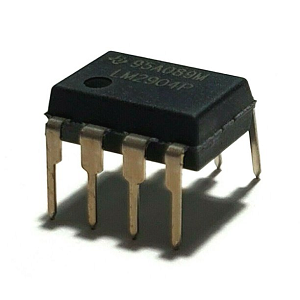

تقویت کننده عملیاتی دوگانه LM2904: Pinout ، برنامه ها و مشخصات

به این راهنما در مورد تقویت کننده عملیاتی دوگانه LM2904 ، یک مؤلفه اصلی در الکترونیک مدرن خوش آمدید.در اینجا ، ما ویژگی ها ، قابلیت ها و کاربردهای آن را از سیستم های خودرو گرفته تا رابط های حسگر بررسی می کنیم.این راهنما که به دلیل کارآیی و قابلیت اطمینان آن شناخته شده است ، طرح پین خود ، خصوصیات الکتریکی و بینش های عملی را پوشش می دهد تا به شما در درک بهتر و استفاده از آن کمک کند.

کاتالوگ

LM2904 IC چیست؟

در LM2904 IC دو تقویت کننده عملیاتی خودمختار را ادغام می کند ، که با افزایش چشمگیر آنها و جبران فرکانس ذاتی متمایز می شوند.برای عملکرد مؤثر بر روی یک منبع انرژی انفرادی در یک محدوده ولتاژ گسترده ، سازگاری استثنایی را در بین برنامه های متنوع ارائه می دهد.یک ویژگی تعیین کننده از LM2904 IC مهارت آن در حفظ عملکرد مداوم بر روی آرایه متنوعی از ولتاژهای ورودی است.این آمپلی فایر در زمینه هایی که خواستار تولید قابل اعتماد در برنامه های متعدد هستند ، رونق می گیرد.معماری قابل اعتماد آن غالباً نتایج موفقی را به دست می آورد ، به خصوص هنگام انتقال از نمونه اولیه به تولید.

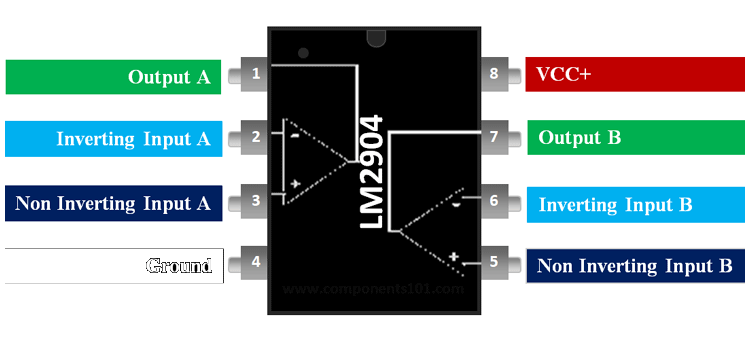

پیکربندی پین LM2904

شماره پین	نام پین	شرح
1	خروجی a	خروجی op-amp a
2	ورودی a-	ورودی وارونه OP-AMP A
3	ورودی a+	ورودی غیر معکوس OP-AMP A
4	GND	ولتاژ منبع تغذیه یا منفی
5	ورودی B+	ورودی غیر معکوس Op-Amp B
6	ورودی b-	ورودی وارونه OP-AMP B
7	خروجی ب	خروجی op-amp b
8	VCC	ولتاژ عرضه مثبت

ویژگی ها و مشخصات LM2904

ویژگی/مشخصات	شرح
ولتاژ عرضه	3 ولت تا 26 ولت
جریان عملیاتی	250 میکرومتر
جریان خروجی در هر کانال	30 میلی آمپر
CMRR - نسبت رد حالت مشترک	70 دسی بل
IB - جریان تعصب ورودی	250 سدیم
VO - ولتاژ افست ورودی	7 میلی ولت
PSRR - نسبت رد منبع تغذیه	50 دسی بل
ولتاژ بزرگ DC	100 دسی بل
پهنای باند گسترده (افزایش وحدت)	1 مگاهرتز
در دسترس بودن بسته	بسته بندی 8-Bump DSBGA به اندازه تراشه

LM2904 گزینه های جایگزین دوتایی Op-Amp

• LM358

• MCP602

• RC4558

• NE5532

• OPA2228

• OPA2134

• OPA2604

از LM2904 IC کجا استفاده می شود؟

LM2904 IC یک تقویت کننده عملیاتی دوتایی همه کاره است که به دلیل قابلیت اطمینان و کارآیی آن در کاربردهای الکترونیکی شناخته شده است.با ویژگی هایی مانند جبران فرکانس داخلی ، محافظت از اتصال کوتاه و مقاومت در برابر قفل قوی ، با کاهش نیاز به اجزای اضافی ، طرح ها را ساده می کند.LM2904 که به طور گسترده در دستگاه هایی مانند پخش کننده های DVD ، سیستم های صوتی و تقویت کننده های گیتار مورد استفاده قرار می گیرد ، از نظر مصرف کم مصرف آن است و آن را برای طرح های کارآمد و پایدار ایده آل می کند.توانایی آن در ساده سازی مونتاژ ، کاهش هزینه ها و حفظ عملکرد ، آن را به یک انتخاب ترجیحی برای ایجاد سیستم های قابل اعتماد و با کارایی بالا تبدیل کرده است.

چگونه می توان LM2904 IC را اداره کرد؟

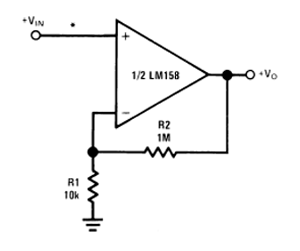

LM2904 IC یک تقویت کننده عملیاتی همه کاره و آسان است که معمولاً در مدارهای الکترونیکی به دلیل سادگی و حداقل نیازهای مؤلفه خارجی یافت می شود.یکی از متداول ترین کاربردهای آن به عنوان یک تقویت کننده غیر معکوس است که امپدانس ورودی بالایی و تقویت سیگنال قابل تنظیم را فراهم می کند.برای کار کردن LM2904 به عنوان یک تقویت کننده غیر معکوس ، سیگنال ورودی به ورودی غیر وارونه (+) وصل می شود ، در حالی که ورودی معکوس (-) از طریق یک مقاومت (R1) به زمین وصل می شود.یکی دیگر از مقاومت ها (R2) بین خروجی و ورودی معکوس قرار می گیرد تا یک حلقه بازخورد تشکیل شود.این دو مقاومت (R1 و R2) در تعیین سود تقویت کننده نقش دارند.سود با استفاده از فرمول محاسبه می شود:

G = 1 + (R2 / R1)

به عنوان مثال ، اگر R1 10kΩ و R2 990kΩ باشد ، افزایش در حدود 101 خواهد بود. افزایش R2 به 1mΩ کمی افزایش را افزایش می دهد و انعطاف پذیری را برای نیازهای خاص ارائه می دهد.تنظیم این مقادیر مقاومت به شما امکان می دهد سطح تقویت سیگنال را بر اساس نیازهای طراحی خود کنترل کنید.یکی دیگر از جنبه های بهره برداری LM2904 ، درک پهنای باند آن است.پهنای باند مدار به تنظیم افزایش بستگی دارد: افزایش بالاتر پهنای باند را کاهش می دهد و توانایی آن در پردازش سیگنال های با فرکانس بالا را محدود می کند ، در حالی که افزایش پایین امکان پهنای باند گسترده تری را فراهم می کند.این تجارت هنگام طراحی سیستم هایی مانند تقویت کننده های صوتی یا پردازنده های سیگنال ، که در آن هر دو افزایش و پاسخ فرکانس باید متعادل باشند ، مهم است.

شما می توانید با انتخاب دقیق مقادیر مقاومت و درک رابطه بین سود و پهنای باند ، IC LM2904 IC را برای تقویت سیگنال ها و دستیابی به عملکرد مداوم برای برنامه های الکترونیکی مختلف کار کنید.چه در سیستم های صوتی ، سنسورها یا پردازش سیگنال عمومی استفاده شود ، LM2904 یک انتخاب قابل اعتماد و کارآمد است.

برنامه های کاربردی LM2904 IC

پردازش سیگنال: به عنوان یکپارچه سازی ، تمایز دهنده ها ، افزودنی ها ، تابستان ها و پیروان ولتاژ استفاده می شود.

تقویت DC: سیگنال های DC را در مولتی متری ها و نوسانوسکوپ ها تقویت و تثبیت می کند.

مقایسه کننده: در سیستم های کنترل حلقه ، تنظیم و سیستم های اتوماسیون صنعتی مهم است.

قابلیت اطمینان: در دمای مختلف و شرایط الکتریکی عملکرد خوبی دارد.

سازگاری گسترده: در هر دو طرح مدار آنالوگ و دیجیتال کار می کند.

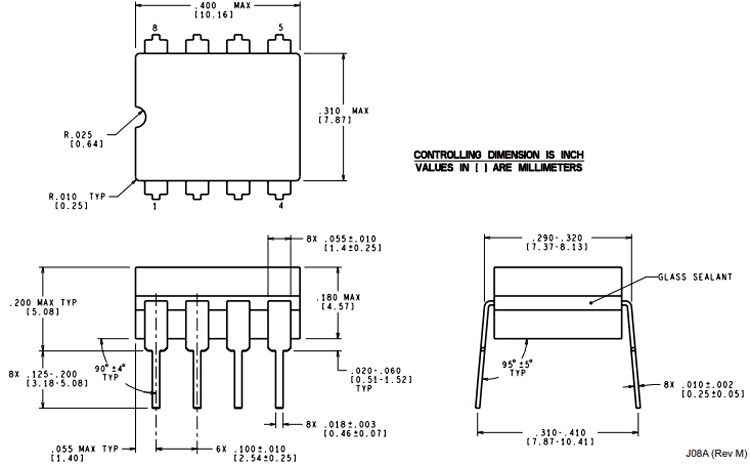

ابعاد LM2904 IC
