راهنمای مقایسه LGA و BGA برای طراحی سیستم های الکترونیکی

در این مقاله با تفاوت های کلیدی بسته های LGA (Land Grid Array) و BGA (Ball Grid Array) آشنا می شوید.شما متوجه خواهید شد که هر بسته چگونه ساخته شده است، چگونه به PCB متصل می شود و معمولاً در کجا استفاده می شود.محتوا همچنین ساختار، عملکرد و مزایا و معایب عملی آنها را با هم مقایسه می کند.در پایان، خواهید دانست که چگونه بسته بندی مناسب را بر اساس نیازهای طراحی خود انتخاب کنید.

کاتالوگ

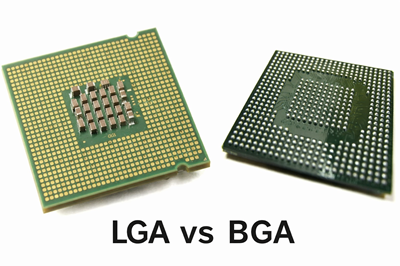

شکل 1. نمای کلی LGA در مقابل BGA

LGA (Land Grid Array) چیست؟

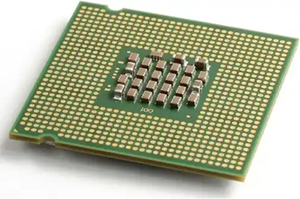

شکل 2. بسته LGA

LGA (Land Grid Array) نوعی بسته آی سی است که در آن لنت های رسانای مسطح به نام Lands به جای پین ها یا توپ های لحیم در پایین قطعه قرار دارند.این زمین ها با پین های فنری در یک سوکت روی PCB تماس پیدا می کنند و یک اتصال الکتریکی بدون لحیم کاری دائمی ایجاد می کنند.این طرح به طور گسترده در CPU ها و پردازنده های با کارایی بالا استفاده می شود زیرا امکان نصب و تعویض آسان را فراهم می کند.بسته به خودی خود حاوی عناصر لحیم کاری نیست، بنابراین اتصال نهایی به جای تراشه توسط رابط سوکت تعریف می شود.این ساختار همچنین بازرسی بصری را ساده می کند زیرا مخاطبین روی سطح قابل دسترسی هستند.

BGA (Ball Grid Array) چیست؟

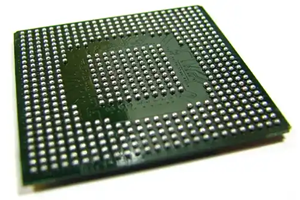

شکل 3. بسته BGA

BGA (Ball Grid Array) بسته ای است که روی سطح نصب می شود که از آرایه ای از توپ های لحیم کاری کوچک در قسمت زیرین تراشه برای ایجاد اتصالات الکتریکی استفاده می کند.در طول مونتاژ، این توپ های لحیم کاری در فرآیند جریان مجدد ذوب می شوند و مستقیماً به لنت های روی PCB می چسبند و اتصالات دائمی ایجاد می کنند.این روش بسته بندی یک طرح فشرده با تعداد زیادی اتصالات داخلی را در یک فضای کوچک امکان پذیر می کند.بسته‌های BGA معمولاً در وسایل الکترونیکی با چگالی بالا مانند گوشی‌های هوشمند، پردازنده‌های گرافیکی و سیستم‌های تعبیه‌شده استفاده می‌شوند.توپ های لحیم کاری همچنین به توزیع استرس مکانیکی در سراسر بسته در حین کار کمک می کنند.

LGA در مقابل BGA: تفاوت های فیزیکی و ساختاری

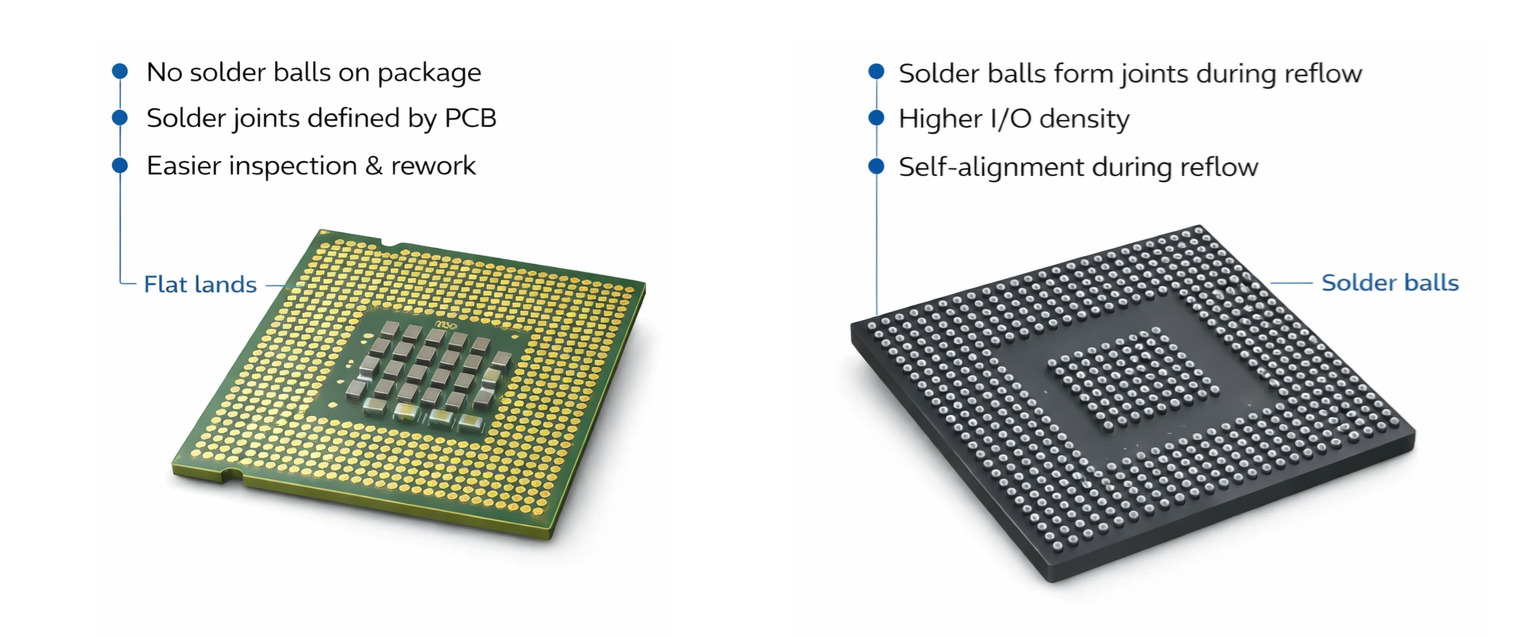

شکل 4. مقایسه ساختاری

بسته‌های LGA از زمین‌های فلزی مسطح استفاده می‌کنند که به صورت شبکه‌ای در قسمت زیرین تراشه چیده شده‌اند، که با پین‌های مربوطه در یک سوکت هماهنگ هستند.این پکیج ها برای حفظ فشار تماس قابل اعتماد به یک سیستم نگهدارنده مکانیکی مانند مکانیزم سوکت و قفل نیاز دارند.عدم وجود گلوله‌های لحیم کاری به این معنی است که خود تراشه مستقیماً به PCB متصل نمی‌شود و آن را قابل جابجایی و استفاده مجدد می‌کند.چیدمان با پدهای تماسی در معرض که به وضوح قابل مشاهده و قابل دسترسی برای بازرسی هستند، تعریف می شود.در مقابل، روش نصب به جای اتصال لحیم کاری به تراز دقیق درون سوکت بستگی دارد.همانطور که در شکل مشاهده می شود، سطح پد صاف و یکنواخت LGA را از سایر انواع پکیج متمایز می کند.

از سوی دیگر، بسته های BGA دارای مجموعه ای از توپ های لحیم کاری هستند که هم به عنوان اتصالات الکتریکی و هم به عنوان لنگر مکانیکی عمل می کنند.این توپ های لحیم کاری از قبل به بسته بندی متصل می شوند و در طی فرآیند جریان مجدد ذوب می شوند تا اتصالات دائمی با PCB ایجاد شود.برخلاف LGA، اجزای BGA مستقیماً بدون سوکت بر روی برد نصب می‌شوند و بدون تجهیزات تخصصی مجدد قابل جدا شدن نیستند.اتصالات در زیر بسته پنهان شده اند که بازرسی بصری را چالش برانگیزتر می کند.شبکه توپ های لحیم کاری همچنین اجازه می دهد تا فاصله کمتر و تعداد پین های بالاتر در همان ردپا وجود داشته باشد.همانطور که در شکل نشان داده شده است، تماس های کروی برجسته به وضوح ساختار BGA را از زمین های مسطح LGA متمایز می کند.

LGA در مقابل BGA: عملکرد حرارتی و الکتریکی

عملکرد جنبه	LGA (Land Grid آرایه)	BGA (شبکه توپ آرایه)
حرارتی اتلاف	انتقال حرارت به تماس سوکت و راندمان هیت سینک بستگی دارد.کمی کمتر مستقیم مسیر حرارتی	لحیم کاری مستقیم اتصال به PCB باعث بهبود هدایت گرما و راندمان پخش می شود
حرارتی مقاومت (θJA)	به طور معمول بالاتر به دلیل لایه های رابط بین بسته و PCB	حرارتی پایین تر مقاومت به دلیل اتصال مستقیم و مسیر بهتر جریان گرما
گرما یکنواختی توزیع	ممکن است ناهموار باشد انتقال حرارت بسته به توزیع فشار تماس	یکنواخت تر توزیع گرما در اتصالات لحیم کاری و PCB
یکپارچگی سیگنال	کمی طولانی تر مسیر سیگنال از طریق سوکت ممکن است تغییرات امپدانس را ایجاد کند	کوتاه، مستقیم اتصالات از دست دادن سیگنال را کاهش داده و یکپارچگی را بهبود می بخشد
انگلی اندوکتانس	بالاتر به دلیل پین سوکت و رابط تماس	پایین تر به دلیل اتصالات توپ لحیم کاری فشرده
برقی مقاومت	بسته به آن متفاوت است در مورد فشار تماس و تمیزی پین های سوکت	پایین و پایدار به دلیل اتصالات لحیم کاری متالورژیکی دائمی
تحویل برق کارایی	خوبه ولی بستگی به کیفیت سوکت و قوام تماس پین دارد	کارآمدتر به دلیل مسیرهای امپدانس کم و اتصالات پایدار
فرکانس بالا عملکرد	ممکن است تجربه کند تخریب جزئی سیگنال در فرکانس های بسیار بالا	مناسب تر است برای طراحی های RF و با سرعت بالا به دلیل حداقل طول مسیر سیگنال
الکترومغناطیسی عملکرد	کمی بالاتر خطر EMI به دلیل مسیرهای اتصال طولانی تر	EMI پایین به دلیل طرح فشرده و حلقه های الکتریکی کوتاه تر
قابلیت اطمینان تحت بار	عملکرد ممکن است در طول زمان به دلیل ساییدگی یا آلودگی در تماس های سوکت تغییر می کند	بسیار پایدار است عملکرد در طول زمان به دلیل اتصالات لحیم کاری ثابت

مزایا و معایب LGA

مزایای LGA

• امکان نصب و تعویض آسان بدون لحیم کاری را فراهم می کند و برای سیستم های قابل ارتقا ایده آل است.

• بازرسی و نگهداری را ساده می کند زیرا مخاطبین در معرض دید و در دسترس هستند.

• خطر آسیب به بسته را در حین جابجایی کاهش می دهد زیرا هیچ پین شکننده ای روی تراشه وجود ندارد.

• از تعداد پین های بالا پشتیبانی می کند و در عین حال قابلیت اطمینان مکانیکی را از طریق طراحی سوکت حفظ می کند.

معایب LGA

• به یک سوکت نیاز دارد که هزینه کلی سیستم و پیچیدگی برد را افزایش می دهد.

• قابلیت اطمینان تماس به فشار ثابت و وضعیت سوکت بستگی دارد.

• ردپای مکانیکی بزرگتر در مقایسه با بسته های نصب شده مستقیم.

• در صورت بروز آلودگی یا ناهماهنگی، مستعد مشکلات اتصال است.

مزایا و معایب BGA

مزایای BGA

• تراکم ورودی/خروجی بسیار بالا را در یک فضای فشرده برای الکترونیک مدرن فعال می کند.

• اتصالات مکانیکی و الکتریکی قوی را از طریق اتصالات لحیم فراهم می کند.

• عملکرد الکتریکی را با مسیرهای سیگنال کوتاهتر و اندوکتانس کمتر بهبود می بخشد.

• از انتقال حرارتی کارآمد از طریق اتصال مستقیم PCB پشتیبانی می کند.

معایب BGA

• بررسی اتصالات لحیم کاری دشوار است زیرا در زیر بسته بندی پنهان شده اند.

• برای فرآیندهای مونتاژ و دوباره کاری به تجهیزات تخصصی نیاز دارد.

• پس از لحیم کاری روی PCB به راحتی قابل تعویض نیست.

• تشخیص عیوب ساخت مانند فضای خالی لحیم کاری یا پل زدن سخت تر است.

چگونه بین بسته های LGA و BGA انتخاب کنیم؟

1. الزامات قابلیت سرویس را تعریف کنید

اگر محصول شما به ارتقا یا تعویض آسان نیاز دارد، LGA معمولاً مناسب‌تر است زیرا امکان نصب غیردائمی را می‌دهد.این امر به ویژه در سیستم‌هایی مانند رایانه‌های رومیزی یا سرورهایی که ممکن است نیاز به تعویض اجزا داشته باشند بسیار مهم است.در مقابل، BGA برای نصب دائمی در نظر گرفته شده است و برای تعویض مکرر طراحی نشده است.در نظر بگیرید که هر چند وقت یکبار تعمیر و نگهداری یا ارتقاء در طول چرخه عمر محصول رخ می دهد.انتخاب بر اساس قابلیت سرویس به کاهش هزینه های عملیاتی بلندمدت و از کار افتادن کمک می کند.

2. محدودیت های اندازه و فضا را ارزیابی کنید

برای دستگاه های جمع و جور مانند گوشی های هوشمند یا سیستم های تعبیه شده، BGA اغلب به دلیل ردپای کوچکتر و تراکم بالاتر ترجیح داده می شود.LGA به فضای اضافی برای سوکت ها و سیستم های نگهدارنده مکانیکی نیاز دارد که می تواند اندازه برد را افزایش دهد.در طراحی‌های محدود به فضا، به حداقل رساندن ردپا برای فاکتور فرم کلی محصول خوب است.BGA چیدمان های محکم تر و استفاده کارآمدتر از ناحیه PCB را امکان پذیر می کند.این مرحله تضمین می‌کند که انتخاب بسته شما با محدودیت‌های طراحی فیزیکی مطابقت دارد.

3. قابلیت های تولید را در نظر بگیرید

فرآیند مونتاژ موجود شما نقش عمده ای در انتخاب بسته ایفا می کند.BGA به ابزارهای لحیم کاری و بازرسی کنترل شده مانند سیستم های اشعه ایکس نیاز دارد که ممکن است در همه تنظیمات تولید موجود نباشد.از طرف دیگر LGA مونتاژ را با استفاده از سوکت ها به جای لحیم کاری ساده می کند.ارزیابی کنید که آیا خط تولید شما می تواند از پیچیدگی مونتاژ BGA پشتیبانی کند یا خیر.تطبیق نوع بسته بندی با قابلیت ساخت از خطرات تولید جلوگیری می کند.

4. الزامات عملکرد را تجزیه و تحلیل کنید

برنامه های کاربردی با سرعت بالا و فرکانس بالا اغلب از BGA به دلیل مسیرهای الکتریکی کوتاه تر و یکپارچگی سیگنال بهتر بهره می برند.LGA هنوز هم می تواند از برنامه های کاربردی با کارایی بالا پشتیبانی کند اما به کیفیت و طراحی سوکت بستگی دارد.اگر برنامه شما مستلزم نیاز به عملکرد الکتریکی باشد، انتخاب بسته مهم می شود.عواملی مانند سرعت سیگنال، نویز و پایداری تحویل نیرو را در نظر بگیرید.این عملکرد بهینه را برای مورد استفاده خاص شما تضمین می کند.

5. محدودیت های هزینه را ارزیابی کنید

ملاحظات بودجه شامل هزینه های جزء و هزینه های سطح سیستم می شود.LGA ممکن است هزینه را به دلیل سوکت ها و قطعات مکانیکی افزایش دهد، در حالی که BGA می تواند پیچیدگی برد را کاهش دهد اما هزینه های تولید را افزایش دهد.کل هزینه باید شامل مونتاژ، آزمایش و کار مجدد باشد.مبادله بین هزینه های اولیه و بلند مدت را ارزیابی کنید.انتخاب تعادل مناسب به حفظ سودآوری و مقیاس پذیری کمک می کند.

6. نیازهای قابلیت اطمینان را تعیین کنید

برای کاربردهایی که در معرض لرزش، چرخه حرارتی یا محیط های خشن قرار دارند، BGA اغلب به دلیل اتصالات لحیم شده، پایداری مکانیکی قوی تری را ارائه می دهد.LGA متکی به فشار مکانیکی است که ممکن است در شرایط شدید مقاومت کمتری داشته باشد.الزامات قابلیت اطمینان بسته به صنعت متفاوت است، مانند الکترونیک خودرو یا صنعتی.هنگام انتخاب بسته بندی، عوامل استرس محیطی را در نظر بگیرید.این مرحله دوام طولانی مدت و قابلیت اطمینان محصول را تضمین می کند.

کاربرد بسته های LGA و BGA

نمونه هایی از اجزای LGA

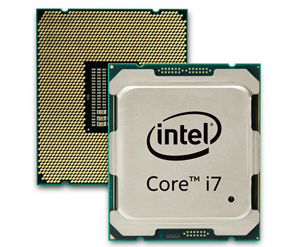

شکل 5. نمونه های مولفه LGA

• سی پی یو های دسکتاپ و سرور - بسیاری از پردازنده ها مانند سری Intel Core و Xeon از بسته بندی LGA برای نصب مبتنی بر سوکت استفاده می کنند.این اجازه می دهد تا CPU ها را بدون لحیم کاری ارتقا یا جایگزین کنید.این طرح از تعداد پین‌های بالای مورد نیاز برای وظایف پردازشی پیچیده پشتیبانی می‌کند.به طور گسترده ای در رایانه های شخصی و مراکز داده استفاده می شود.

• کنترلرهای رابط شبکه - برخی از کنترلرهای اترنت بسته های LGA را برای امکان ادغام ماژولار در مادربردها اتخاذ می کنند.این به ساده سازی تعمیر و نگهداری و جایگزینی در سخت افزار شبکه کمک می کند.این بسته از اتصالات الکتریکی پایدار برای انتقال داده با سرعت بالا پشتیبانی می کند.معمولاً در تجهیزات شبکه سازمانی یافت می شود.

• آی سی های مدیریت انرژی - برخی از دستگاه های کنترل قدرت از LGA برای عملکرد قابل اعتماد تماس و حرارتی استفاده می کنند.طراحی پد مسطح اتصال سازگار با PCB یا سوکت را تضمین می کند.از این قطعات در تنظیم ولتاژ و سیستم های توزیع برق استفاده می شود.طراحی آنها از یکپارچه سازی کارآمد در سطح سیستم پشتیبانی می کند.

• ماژول های RF - LGA در ماژول های RF خاصی استفاده می شود که اندازه فشرده و تماس قابل اعتماد مورد نیاز است.این بسته از پردازش سیگنال با فرکانس بالا با اتصالات پایدار پشتیبانی می کند.اغلب در دستگاه های ارتباطی و سیستم های بی سیم استفاده می شود.ساختار اجازه می دهد تا به راحتی در طرح های مدولار ادغام شود.

• پردازنده های جاسازی شده - برخی از ماژول های محاسباتی تعبیه شده از بسته بندی LGA برای انعطاف پذیری در سیستم های صنعتی استفاده می کنند.این امکان ارتقا و نگهداری آسان تر در برنامه های با عمر طولانی را فراهم می کند.این بسته از عملکرد پایدار در محیط های کنترل شده پشتیبانی می کند.معمولاً در سیستم های اتوماسیون و کنترل استفاده می شود.

نمونه هایی از اجزای BGA

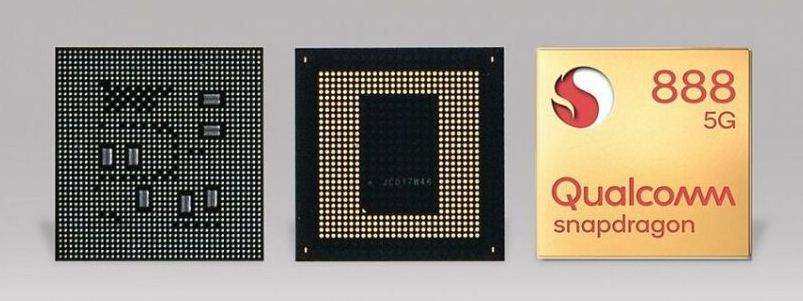

شکل 6. نمونه های جزء BGA

• واحدهای پردازش گرافیکی (GPU) - GPU ها معمولا از بسته بندی BGA برای پشتیبانی از تراکم پین بالا و انتقال سریع داده استفاده می کنند.طراحی فشرده امکان ادغام با کارت گرافیک و لپ تاپ را فراهم می کند.اتصالات لحیم کاری عملکرد و قابلیت اطمینان را تحت بارهای کاری سنگین بهبود می بخشد.این بسته برای سیستم های گرافیکی مدرن با کارایی بالا مهم است.

• پردازنده های SoC موبایل - پردازنده های گوشی های هوشمند، مانند پردازنده های سری اسنپدراگون، برای طراحی فشرده و کارآمد به BGA متکی هستند.این بسته از یکپارچگی بالای CPU، GPU و ویژگی های اتصال پشتیبانی می کند.پروفیل های باریک دستگاه و قدرت پردازش بالا را فعال می کند.این امر آن را برای وسایل الکترونیکی سیار و قابل حمل ایده آل می کند.

• آرایه های دروازه قابل برنامه ریزی میدانی (FPGA) - FPGA ها اغلب از بسته های BGA برای تطبیق تعداد زیادی اتصال I/O استفاده می کنند.این طرح از عملیات منطقی پیچیده و ارتباطات پرسرعت پشتیبانی می کند.این قطعات در ارتباطات راه دور، هوش مصنوعی و سیستم های پردازش داده استفاده می شوند.این بسته عملکرد پایدار در برنامه های کاربردی را تضمین می کند.

• تراشه های حافظه (DRAM/Flash) - بسیاری از دستگاه های حافظه از بسته بندی BGA برای چیدمان با چگالی بالا و چیدمان PCB کارآمد استفاده می کنند.ردپای کوچک اجازه می دهد تا چندین تراشه نزدیک به هم قرار گیرند.این باعث بهبود عملکرد سیستم و کاهش تاخیر می شود.این به طور گسترده در لوازم الکترونیکی مصرفی و سیستم های محاسباتی استفاده می شود.

• چیپست ها و کنترلرها - چیپست های مادربرد و کنترلرهای تعبیه شده اغلب از BGA برای اتصالات دائمی و قابل اعتماد استفاده می کنند.این بسته از عملکردهای پیچیده در یک فضای فشرده پشتیبانی می کند.معمولاً در لپ تاپ ها، تبلت ها و سیستم های تعبیه شده استفاده می شود.طراحی پایداری و عملکرد طولانی مدت را تضمین می کند.

نتیجه گیری

LGA و BGA عمدتاً در نحوه اتصال آنها به PCB متفاوت هستند، به طوری که LGA از کنتاکت های مبتنی بر سوکت استفاده می کند و BGA متکی به اتصالات لحیم شده است.LGA جایگزینی و بازرسی آسان‌تر را ارائه می‌دهد، در حالی که BGA چگالی بالاتر، عملکرد الکتریکی بهتر و پایداری مکانیکی قوی‌تر را ارائه می‌دهد.هر بسته بسته به کاربرد دارای معاوضه هایی در هزینه، ساخت و قابلیت اطمینان است.انتخاب گزینه مناسب به متعادل کردن قابلیت سرویس، محدودیت فضا، نیازهای عملکرد و قابلیت های تولید بستگی دارد.
