راهنمای OP-AMP JRC4558: ویژگی ها ، برنامه ها و اجزای معادل آن

آمپلی فایرهای عملیاتی (OP-AMP) قهرمانان ناخوشایند دنیای الکترونیک هستند و ستون فقرات مدارها و دستگاه های بی شماری را تشکیل می دهند.در میان بسیاری از گزینه های موجود ، JRC4558 به عنوان یک AMP دوتایی همه کاره و قابل اعتماد ، به دلیل عملکرد استثنایی خود در صدا ، پردازش سیگنال و فراتر از آن مشهور است.در این مقاله ، مشخصات JRC4558 ، پیکربندی PIN ، ویژگی ها ، گزینه ها و برنامه های کاربردی را بررسی می کنیم و بینش های عملی را برای شما ارائه می دهیم.این که آیا شما در حال طراحی تجهیزات صوتی با وفاداری بالا ، مدارهای دقیق ساختمان یا کاوش در راه حل های الکترونیکی خلاق هستید ، JRC4558 نوید سازگاری و قابلیت اطمینان را می دهد.بیایید به شگفتی فنی که باعث می شود این OP-AMP یک انتخاب قابل اعتماد در حوزه های مختلف باشد ، حفر کنیم.

کاتالوگ

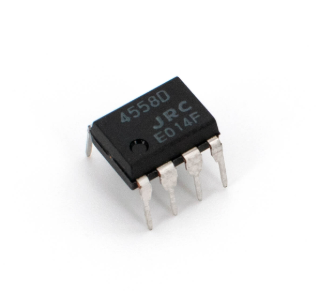

نمای کلی JRC4558

داستان JRC4558 شما را نشان می دهد ، زیرا به عنوان یک تقویت کننده دو عملیاتی مورد نظر است.جذابیت آن در تقویت ولتاژ قابل توجهی و امپدانس ورودی بسیار چشمگیر است که ارائه می دهد.برجسته برجسته در مدارهای بی شماری صوتی و الکترونیکی ، این مدار یکپارچه مبتنی بر سیلیکون دارای سازگاری است ، با بسته هایی مانند SOP و DIP باعث افزایش جذابیت آن در طرح های مدار پدال می شود.در میان مشخصات جذاب می توان به افزایش ولتاژ 100dB ، امپدانس ورودی از 5 مگههم و دامنه منبع تغذیه انعطاف پذیر 4 ولت تا 18 ولت اشاره کرد.این ویژگی ها ، همراه با قیمت مناسب ، آن را از نظر افراد در حال شناخت بیشتر جذاب می کند.

با یک تنظیم استاندارد 8 پین ، JRC4558 به طرز فجیعی در مدارهای پیچیده تسکین می یابد.پین 8 برای ورودی منبع تغذیه مثبت تعیین شده است.پین 4 به ورودی قدرت منفی می پردازد.پین های خروجی 1 و 7 بین دو تقویت کننده عملیاتی به اشتراک گذاشته می شوند.ورودی های معکوس به پین ​​های 2 و 6 اختصاص داده می شوند. ورودی های غیر معکوس خانه خود را در پین های 3 و 5 پیدا می کنند. با جبران داخلی و امپدانس ورودی قابل توجه ، هر تقویت کننده عملیاتی عملکرد قابل تحسین را تحت شرایط منبع تغذیه متنوع تضمین می کند.

JRC4558 قدم به دور از آرکیپت یک تقویت کننده عملیاتی ایده آل ، اما حداکثر افزایش ولتاژ آن از 100dB و میزان SLEW 1.7 ولت بر میکروس به طور مناسب ، صندلی مورد نیاز برای اکثر کارهای پردازش صوتی و سیگنال را فراهم می کند.دست و پنجه نرم آن برای تولید ولتاژهای خروجی بالاتری نسبت به ورودی ، آن را به برنامه های کاربردی که تقویت کننده ها ، مقایسه ها و یکپارچه سازان هستند ، می کند.فردریش در عملکرد خود با منبع تغذیه مجرد +5 ولت ، به آرامی نیاز به یک همتای -5 ولت را کنار می گذارد و از تمایلات مدرن برای طراحی ساده و کارآمد انرژی استفاده می کند.

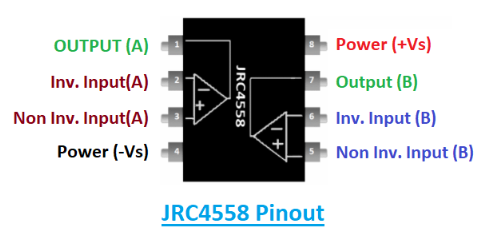

طرح پین

شماره پین	نام پین	توضیحات پین
1	خارج (الف)	پین خروجی op-amp a
2	ورودی وارونه (A)	پین ورودی معکوس OP-AMP A
3	ورودی غیر معکوس (A)	پین ورودی غیر معکوس OP-AMP A
4	قدرت (-V)	ترمینال تأمین زمین یا منفی
5	مرجع	پین ورودی غیر معکوس OP-AMP B
6	خروجی	پین ورودی وارونه Op-Amp B
7	قدرت (+در ​​مقابل)	پین خروجی op-amp b
8	+در مقابل	ترمینال عرضه مثبت

ویژگی ها و مشخصات

نشان	مشخصات/جزئیات
دامنه تأمین ولتاژ	5 ولت تا 15 ولت
پهنای باند	3 مگاهرتز
تعداد تقویت کننده های عملیاتی	دو (آمپلی فایرهای عملیاتی دوگانه در یک بسته واحد)
فرم مدار یکپارچه	8 پین آی سی
دامنه دمای عملیاتی	0 درجه سانتیگراد تا 70 درجه سانتیگراد
میزان قند	1.7V/μs
افزایش ولتاژ سیگنال	تا 100db
بسته های موجود	بسته های 8 پین SOP و DIP
جبران فراوانی	لازم نیست
مسائل قفل کردن	هیچ کدام
مصرف فعلی	کم
سازگاری منبع تغذیه	از تنظیمات منبع تغذیه تک و دوگانه پشتیبانی می کند
دامنه ولتاژ دیفرانسیل	دامنه گسترده ای با اسکان بزرگ حالت مشترک
ردیابی پارامتری	در محدوده دمای مشخص شده
فاز و به دست آوردن تطبیق	بین تقویت کننده ها تضمین شده است
ترانزیستورهای ورودی	کم نویز
هزینه	به طور قابل توجهی مقرون به صرفه
برنامه های هدف	دستگاه های قابل حمل و باتری
سازگاری پین	استاندارد صنعت ؛سازگار با LM358 و MC1458
قابلیت اطمینان	در تجهیزات و دستگاه های تجاری اثبات شده است

معادل ها و گزینه های دیگر

•NE5532

•LM158

•LM158a

•LM358

•LM358a

•LM2904

•LM2904Q

•LM4558

•LM74

برنامه

تقویت سیگنال

JRC4558 OP-AMP انعطاف پذیری خود را در طیف وسیعی از محیط ها نشان می دهد و به طور کارآمد در سیستم های خودرو سازگار می شود تا تقویت سیگنال را تقویت کند.عملکرد قابل اعتماد آن حتی در شرایط چالش برانگیز عملکرد وسیله نقلیه همچنان ادامه دارد و از یک سفر یکپارچه اطمینان می دهد.در سیستم های ارجاع شده از زمین ، OP-AMP با ارائه ثبات و ثبات ، عمدتاً در جایی که دقت در بین اجزای مختلف جستجو می شود ، برتری می یابد.شما می توانید با تمایزهای OP-AMP های مشابه آشنا باشید و تشخیص دهید که دستیابی به چنین قابلیت اطمینان اغلب شامل انتخاب دقیق اجزای مناسب برای تنظیمات عملیاتی خاص است.

فناوری قابل حمل

ادغام JRC4558 در دستگاه های قابل حمل ، مزیت مصرف کم مصرف را به ارمغان می آورد ، ویژگی ای که عمر باتری را گسترش می دهد و برای راحتی و استقامت به خواسته های مصرف کننده می رود.این رسیدگی به وظایف سیگنال قوی است و در عین حال حفظ بهره وری انرژی از شما استقبال می کند که شما بر پالایش فناوری قابل حمل متمرکز شده اید.دستگاه هایی مانند پردازنده های سیگنال دیجیتال از قابلیت های ادغام برتر OP-AMP استفاده می کنند و عملکردی را با یک نوآوری در یکپارچه ترکیب می کنند.

مدارها را نمونه و نگه دارید

JRC4558 طاقچه خود را در نمونه ها و مدارهای نگه داشتن ، در فرآیندهای تبدیل آنالوگ به دیجیتال که از ارتباطات مدرن پشتیبانی می کنند ، پیدا می کند.این طراحی استثنایی OP-AMP ، دقت و حداقل تحریف سیگنال را تسهیل می کند ، جنبه هایی که می توانید هنگام تلاش برای صحت در کار پردازش سیگنال از آن قدردانی کنید.این تضمین می کند که حیات ارتباطات دیجیتال در معرض خطر باقی نمی ماند.

سیستم های امنیتی

در هشدارهای نفوذ ، JRC4558 از حساسیت و پاسخگویی به تغییرات محیطی متمایز است.شما می توانید مؤلفه هایی را که اطمینان از حداقل نگهداری دارند ، حفظ کنید و هوشیاری خود را در برابر دسترسی غیرمجاز حفظ کنید.طبیعت سازگار با تخته سنگی مدار ، نمونه سازی آسان و بهینه سازی آسان را تشویق می کند و به شما در تلاش برای راه حل های قابل اعتماد کمک می کند.

صوتی و چندرسانه ای

در دنیای میکسرهای صوتی و ضبط کننده ها ، تقاضای صدای وفاداری بالا توسط JRC4558 برآورده می شود ، که نقش ارزشمندی در غنی سازی تجربه شنوایی دارد.شما اغلب می توانید بر نقش OP-AMP در تقویت صدا تأکید کنید و سیگنال های صوتی ضعیف را به خروجی های مفصل تبدیل کنید.ارتباط آن با تأکید بر تأثیر آن در فناوری سرگرمی با ارائه یک تجربه گوش دادن جذاب ، بر بازیکنان DVD گسترش می یابد.

مدار عملکردی

فراتر از این کاربردهای خاص ، JRC4558 نقش خود را در ساخت ژنراتورهای عملکرد ، مقایسه ها و مدارهای ابزار دقیق نشان می دهد و سازگاری آن را نشان می دهد.تایمرهای طولانی مدت و چند وبرگرها نیز از ثبات و دقت OP-AMP سود می برند.شما می توانید در توانایی JRC4558 برای ارائه راه حل های جامع در طرح های مختلف مدار ، تحقق پیدا کنید ، و این امکان را فراهم می کند که رویکردهای ساده به سیستم های یکپارچه پیچیده امکان پذیر باشد.

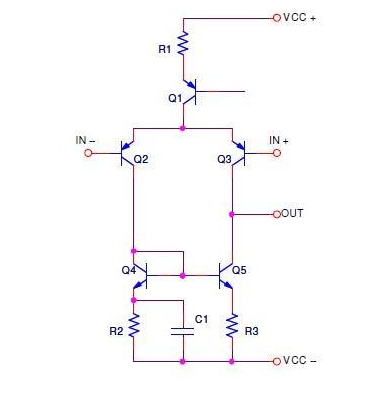

مرحله ورودی داخلی

در مرحله اولیه پیکربندی ورودی ، یک تقویت کننده دیفرانسیل جفت با دم بلند (LTP) با یک آینه فعلی همکاری می کند ، یک مجموعه به طور گسترده ای که به دلیل مهارت آن در حفظ و تقویت وفاداری سیگنال های ورودی جشن گرفته می شود.این مونتاژ مؤلفه هایی مانند Q1 ، Q2 ، Q3 ، Q4 ، Q5 ، R1 ، R2 ، R3 و C1 را برای تقویت پردازش سیگنال متعادل ، ایجاد پایه ای از دقت در دنیای الکترونیکی ، که در آن نوسانات و اختلالات می تواند تفسیر داده ها را ابری کند ، ادغام می کند.

تقویت کننده دیفرانسیل جفت بلند (LTP)

جوهر تقویت کننده دیفرانسیل LTP در پیکربندی آن با ترانزیستورهای کاملاً همسان ، Q1 و Q2 نهفته است.این هماهنگی در به حداقل رساندن نویز حالت مشترک فعال است ، که اغلب سیستم های الکترونیکی با دقت بالا را تحت تعقیب قرار می دهد و از وضوح سیگنال کاهش می یابد.با نگه داشتن این ترانزیستورها ، تقویت کننده نه تنها باعث کاهش نویز می شود بلکه پهنای باند را نیز بالا می برد و به عملکردی افزایش یافته که منعکس کننده هدف شما است ، به اوج خود می رسد.

اجرای آینه فعلی

با استفاده از مؤلفه های Q3 ، Q4 و R1 ، آینه فعلی به عنوان یک مکانیسم کلیدی برای تحویل جریان پایدار به جفت دیفرانسیل عمل می کند.جریان بی بدیل به خطی تقویت کننده کمک می کند و به شدت بر قابلیت اطمینان عملیاتی آن در سناریوهای بار متنوع تأثیر می گذارد.معماری آینه به طور قابل توجهی بر ایجاد یک نقطه تعصب قابل اعتماد برای LTP تأثیر می گذارد ، بنابراین باعث تقویت ثبات افزایش و اطمینان از کارآیی مداوم تقویت کننده می شود.

ادغام عناصر خازنی

خازن C1 به طور ماهرانه در این سیستم گنجانیده شده است ، با عناصر مقاومت R2 و R3 هماهنگ می شود تا پاسخ فرکانس را به طور دقیق مدیریت کند.با انتخاب حیرت انگیز مقادیر این مؤلفه ها ، اثرات مضر خازن های انگلی کاهش می یابد و نوسانات را محدود می کند که می تواند تقویت کننده را بی ثبات کند.این رویکرد استراتژیک در جلوگیری از اعوجاج سیگنال کمک می کند و یک مسیر سیگنال بکر را از طریق محدوده فرکانس مختلف حفظ می کند.

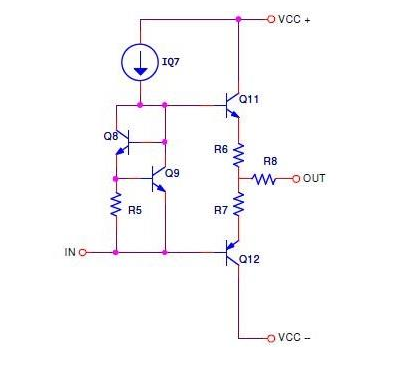

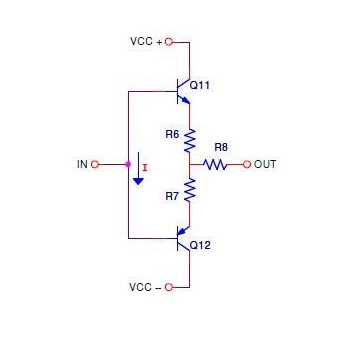

مرحله خروجی

در طراحی پیشرفته مرحله خروجی ، Multiplier VBE از نقش قابل توجه خود در تنظیم جریان تعصب در کلاس AB AB-Push-Pull Amplifififififififififififififififififififififififififififififififififififififififififififififive در کلاس AB-Push-Pull Emitter استفاده می کند.این عنصر اصلی تضمین می کند که آمپلی فایر نیازهای جریان بالایی را برآورده می کند ، کاری که اغلب تحت تأثیر ظرافت مهندسی است.شما اغلب می توانید با چالش هایی مانند اعوجاج متقاطع روبرو شوید ، که ناشی از تغییرات دما یا تنوع مؤلفه است.تجربه نشان می دهد که ساختن ترفندهای دقیق در مرحله طراحی می تواند این چالش ها را تا حد زیادی کاهش دهد.

یک مدل کلاسیک ، JRC4558 ، در یک محدوده خروجی کار می کند که به طور معمول در حدود 1.5 ولت پایین تر از ولتاژ عرضه است.با توجه به این عامل برای افزایش عملکرد کلی پویا است.در رابطه ، مقاومتهای خروجی R6 ، R7 و R8 به طرز چشمگیری در یکپارچگی سیستم نقش دارند.این مؤلفه ها نه تنها تعادل فعلی را تسهیل می کنند بلکه باعث افزایش ثبات حرارتی می شوند.عملکرد آنها در جلوگیری از بارگذاری مستقیم مضر بین ترانزیستورها ، ناکارآمدی یا آسیب بالقوه را از بین می برد.

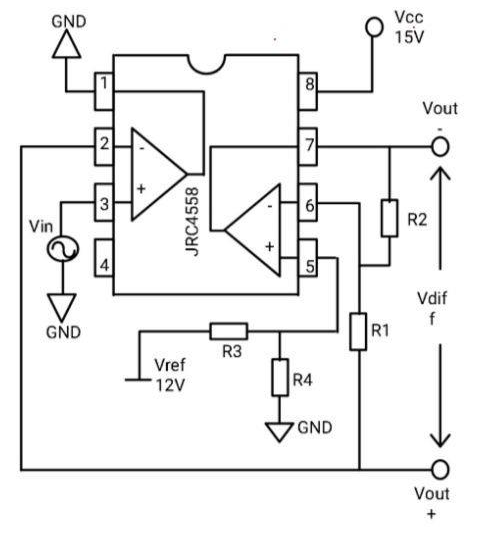

عملیاتی OP-AMP JRC4558

قابلیت های متنوع OP-AMP JRC4558 از طریق توابع آن مانند تقویت ، ادغام و تمایز آشکار می شود.این امر با سیستم های تک ولت ، که اغلب در تنظیمات مبدل و بلوک های تقویت کننده DC ظاهر می شود ، در کنار سایر مدارهای آنالوگ ، بسیار سازگار است.ظرفیت آن برای تقویت دیفرانسیل مشخص است ، و به طور واضح یک ورودی واحد را به یک خروجی دیفرانسیل تبدیل می کند.این تحول از طریق طرح های مدار دقیق حاصل می شود ، که خطی برتر را تضمین می کند.

در سناریوهای واقعی ، تنظیم شامل تقویت کننده های اولیه دوگانه است.یک تقویت کننده به عنوان یک بافر ، تولید VOUT+.به طور همزمان ، آمپلی فایر دوم سیگنال ورودی را معکوس می کند و باعث ایجاد VOUT- در برابر معیار 12 ولت می شود.این یک خروجی دیفرانسیل ، VDIFF ، که توسط دامنه ولتاژ خاص تعیین می شود ، با استفاده از معادلات از پیش تعیین شده محاسبه می شود.چنین متدولوژی ها کنترل دقیق بر روی سیگنال های خروجی را تضمین می کنند و ابزار آنها را در پردازش دقیق سیگنال نشان می دهند.

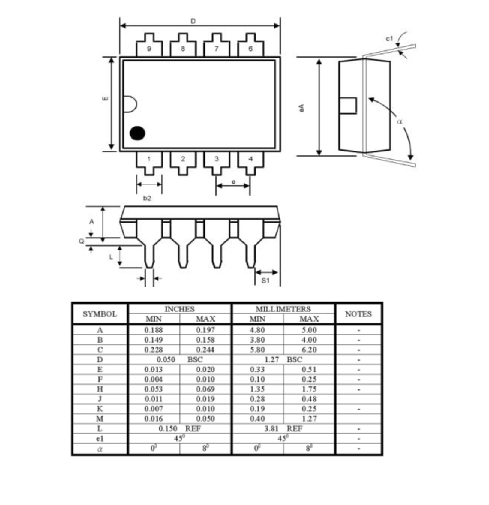

جزئیات بعدی JRC4558

پایان

تقویت کننده عملیاتی JRC4558 به عنوان یک سنگ بنای در دنیای الکترونیک است که به دلیل تطبیق پذیری ، قابلیت اطمینان و عملکرد استثنایی در برنامه های متنوع جشن گرفته می شود.از پردازش صوتی گرفته تا دست زدن به سیگنال دقیق ، این OP-AMP دوتایی سازگاری قابل توجهی را ارائه می دهد و آن را به یک انتخاب قابل اعتماد برای شما تبدیل می کند.مشخصات قوی آن ، عملکرد سر و صدای کم و مقرون به صرفه بر جذابیت ماندگار آن در طیف وسیعی از طرح های نوآورانه تأکید می کند.چه ارتقاء کیفیت صدا ، اطمینان از تقویت پایدار سیگنال ، یا راه حل های الکترونیکی خلاق ، JRC4558 همچنان یک مؤلفه فعال است و باعث ایجاد شکاف بین سادگی و پیچیدگی در مدارهای الکترونیکی می شود.
