مبدل های برق ایزوله و غیر ایزوله: تفاوت چیست؟

هنگام کار با الکترونیک قدرت، باید تفاوت بین مبدل های قدرت ایزوله و غیر ایزوله را درک کنید.این مقاله توضیح می‌دهد که هر نوع چیست، چگونه کار می‌کند و چگونه انرژی را در یک مدار انتقال می‌دهد.همچنین انواع مبدل های رایج مورد استفاده در هر دسته را خواهید آموخت.علاوه بر این، مزایا، کاربردها و نحوه انتخاب مناسب برای سیستم شما را پوشش می دهد.

کاتالوگ

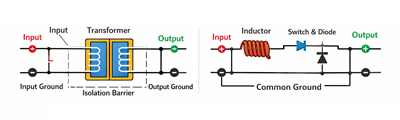

شکل 1. نمای کلی مبدل برق جدا شده در مقابل غیر ایزوله

مبدل برق ایزوله چیست؟

مبدل توان ایزوله نوعی مدار تبدیل توان است که انرژی را بین ورودی و خروجی بدون اتصال الکتریکی مستقیم منتقل می کند.هدف اصلی آن تامین ایمنی الکتریکی و عایق صدا با جداسازی پایه های ورودی و خروجی است.این جداسازی از طریق عایق گالوانیکی حاصل می شود که از جریان مستقیم جریان بین دو طرف جلوگیری می کند.به جای یک مسیر رسانا، انرژی از طریق یک محیط میانی، معمولاً با استفاده از جفت مغناطیسی یا نوری منتقل می شود.این طراحی به محافظت از قطعات حساس در برابر افزایش ولتاژ یا خطا در سمت ورودی کمک می کند.مبدل های قدرت ایزوله با توانایی آنها در حفظ استقلال الکتریکی بین ورودی و خروجی در حالی که همچنان توان کنترل شده را ارائه می دهند، تعریف می شوند.

مبدل برق غیر ایزوله چیست؟

مبدل برق غیر ایزوله یک مدار تبدیل توان است که در آن ورودی و خروجی یک اتصال الکتریکی مستقیم به اشتراک می گذارند.هدف اصلی آن تنظیم موثر سطوح ولتاژ در سیستم هایی است که نیازی به جداسازی الکتریکی ندارند.در این طراحی، هر دو طرف به طور معمول یک زمین مشترک دارند که اجازه می دهد جریان مستقیماً بین ورودی و خروجی جریان یابد.این مرجع مشترک ساختار مدار را ساده می کند و تعداد اجزا را کاهش می دهد.از آنجایی که عایق گالوانیکی وجود ندارد، ورودی و خروجی همیشه به صورت الکتریکی به هم متصل هستند.مبدل‌های توان غیر ایزوله با مسیر رسانا پیوسته و زمین مشترک بین منبع و بار تعریف می‌شوند.

مبدل های برق ایزوله و غیر ایزوله چگونه کار می کنند؟

اصل کار مبدل های ایزوله (کوپلینگ مغناطیسی)

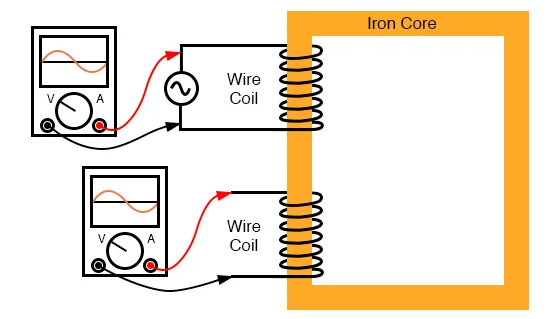

شکل 2. نمودار جداسازی ترانسفورماتور

مبدل های ایزوله با انتقال انرژی از طریق جفت مغناطیسی به جای هدایت الکتریکی مستقیم عمل می کنند.یک دستگاه سوئیچینگ به سرعت ولتاژ ورودی را روشن و خاموش می کند و یک جریان متغیر با زمان در سیم پیچ اولیه ترانسفورماتور ایجاد می کند.این جریان در حال تغییر یک میدان مغناطیسی در هسته ترانسفورماتور ایجاد می کند که به سیم پیچ ثانویه متصل می شود.میدان مغناطیسی ولتاژی را در سمت ثانویه القا می‌کند و امکان انتقال انرژی را در سراسر سد جداسازی فراهم می‌کند.از آنجا که هیچ مسیر رسانایی بین سیم‌پیچ‌ها وجود ندارد، جداسازی الکتریکی در طول فرآیند حفظ می‌شود.سپس سمت خروجی سیگنال القایی را با استفاده از مراحل اولیه اصلاح و فیلتر به یک ولتاژ DC قابل استفاده تبدیل می کند.این روش انتقال انرژی کنترل شده را تضمین می کند و در عین حال جداسازی گالوانیکی بین ورودی و خروجی را حفظ می کند.

اصل کار مبدل های غیر ایزوله (مقررات سوئیچینگ)

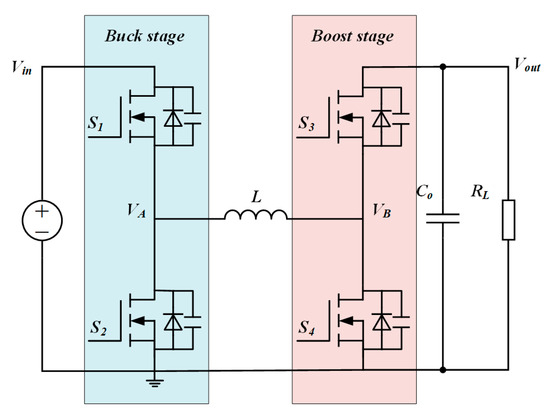

شکل 3. مدار سوئیچینگ غیر ایزوله

مبدل های غیر ایزوله ولتاژ را از طریق عمل سوئیچینگ در یک مسیر الکتریکی پیوسته تنظیم می کنند.یک کلید نیمه هادی به سرعت روشن و خاموش می شود تا نحوه جریان انرژی از ورودی به خروجی را کنترل کند.در طول سوئیچینگ، یک سلف به طور موقت انرژی را در میدان مغناطیسی خود ذخیره می کند و سپس آن را به بار رها می کند.از خازن ها برای صاف کردن خروجی و حفظ سطح ولتاژ پایدار استفاده می شود.از آنجا که ورودی و خروجی یک زمین مشترک دارند، انتقال انرژی مستقیماً از طریق اجزای مدار انجام می شود.فرآیند سوئیچینگ، چرخه وظیفه را برای تنظیم ولتاژ خروجی با توجه به نیازهای سیستم تنظیم می کند.این رویکرد تبدیل ولتاژ کارآمد را بدون نیاز به اجزای جداسازی ممکن می‌سازد.

انواع مبدل برق ایزوله و غیر ایزوله

انواع مبدل برق ایزوله

1. تبدیل Flyback

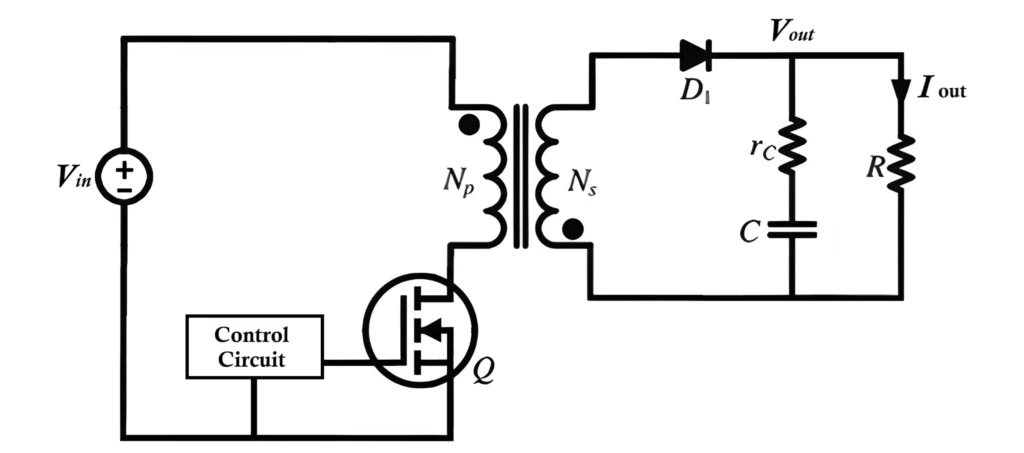

شکل 4. نمودار مدار مبدل Flyback

مبدل فلای بک یک مبدل توان ایزوله ساده است که انرژی را در ترانسفورماتور ذخیره کرده و به خروجی می رساند.از یک ترانسفورماتور با سیم‌پیچ‌های اولیه و ثانویه استفاده می‌کند، جایی که سمت اولیه توسط یک دستگاه سوئیچینگ کنترل می‌شود.هنگامی که سوئیچ کار می کند، انرژی ابتدا در ترانسفورماتور ذخیره می شود و سپس به سمت ثانویه منتقل می شود.مدار ثانویه شامل یک دیود و خازن برای تبدیل و صاف کردن ولتاژ خروجی است.این ساختار هم تبدیل ولتاژ و هم جداسازی را در یک طراحی فشرده امکان پذیر می کند.مدار نشان داده شده آرایش اولیه کوپلینگ ترانسفورماتور، کنترل سوئیچینگ و یکسوسازی خروجی را برجسته می کند.مبدل های فلای بک به دلیل سادگی و مناسب بودن در کاربردهای توان کم به متوسط ​​به طور گسترده ای شناخته شده اند.

2. مبدل به جلو

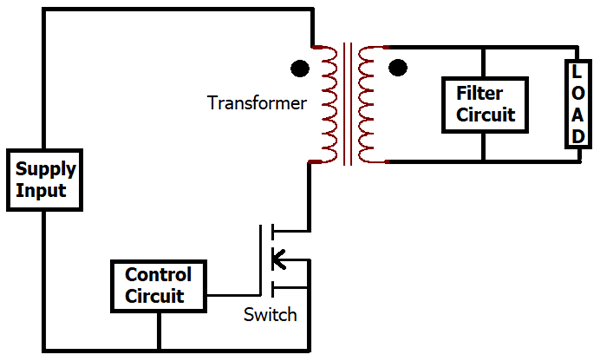

شکل 5. نمودار مدار مبدل جلو

مبدل فوروارد یک مبدل توان ایزوله است که انرژی را مستقیماً از ورودی به خروجی در طول دوره سوئیچینگ انتقال می دهد.از یک ترانسفورماتور استفاده می کند که در آن انرژی به سمت ثانویه جریان می یابد در حالی که سوئیچ فعال است.مدار شامل یک کلید کنترل شده در سمت اولیه و یکسو کننده با اجزای فیلتر در سمت ثانویه است.برخلاف طرح‌های مبتنی بر ذخیره‌سازی انرژی، ترانسفورماتور برق را به طور مداوم در فواصل رسانش ارائه می‌کند.نمودار یک مسیر واضح انتقال انرژی از طریق ترانسفورماتور به مرحله خروجی را نشان می دهد.این ساختار از تبدیل ولتاژ پایدار با حفظ ایزوله الکتریکی پشتیبانی می کند.مبدل های فوروارد معمولاً در مواردی استفاده می شوند که راندمان بهبود یافته و تحویل توان کنترل شده مورد نیاز است.

3. مبدل فشاری-کششی

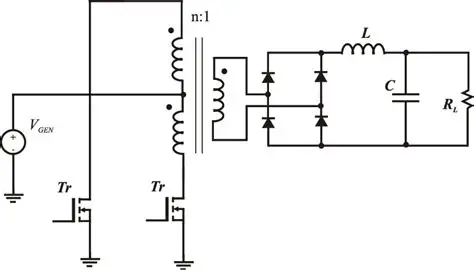

شکل 6. نمودار مدار مبدل فشاری-کششی

مبدل فشاری یک مبدل قدرت ایزوله است که از دو دستگاه سوئیچینگ برای هدایت یک ترانسفورماتور به طور متناوب استفاده می کند.دارای سیم پیچ اولیه ترانسفورماتور با ضربه مرکزی است که به جریان اجازه می دهد در جهات مخالف در طول هر چرخه سوئیچینگ جریان یابد.هر سوئیچ به نوبه خود عمل می کند و نیمی از ترانسفورماتور را در هر بار انرژی می دهد.این عمل متناوب استفاده از ترانسفورماتور را بهبود می بخشد و از انتقال انرژی کارآمد پشتیبانی می کند.سمت ثانویه شامل یکسوسازی و فیلتر برای تولید یک ولتاژ خروجی پایدار است.این نمودار آرایش متقارن کلیدها و سیم پیچ های ترانسفورماتور را نشان می دهد.مبدل های فشاری معمولاً در کاربردهای با توان متوسط ​​که نیاز به عملکرد متعادل دارند استفاده می شوند.

4. تبدیل نیم پل

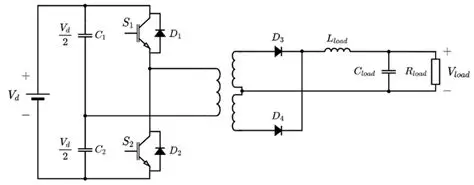

شکل 7. نمودار مدار مبدل نیم پل

مبدل نیم پل یک مبدل قدرت ایزوله است که از دو سوئیچ برای هدایت ترانسفورماتور از ولتاژ ورودی تقسیم شده استفاده می کند.مدار منبع ورودی را با استفاده از خازن ها به دو نیمه تقسیم می کند و یک مرجع نقطه میانی را ارائه می دهد.کلیدها به طور متناوب برای اعمال ولتاژ در سیم پیچ اولیه ترانسفورماتور عمل می کنند.این پیکربندی انتقال انرژی کنترل شده را در عین کاهش تنش ولتاژ روی هر کلید امکان پذیر می کند.سپس ترانسفورماتور انرژی را به سمت ثانویه می رساند، جایی که یکسو و فیلتر می شود.نمودار آرایش متعادل دو سوئیچ و رابط ترانسفورماتور را نشان می دهد.مبدل های نیم پل معمولاً در سیستم های قدرت متوسط ​​به بالا با کنترل سوئیچینگ کارآمد استفاده می شوند.

5. تبدیل تمام پل

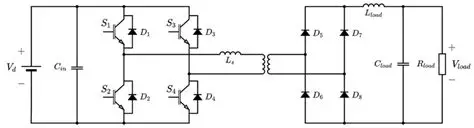

شکل 8. نمودار مدار مبدل کامل پل

مبدل تمام پل یک مبدل قدرت ایزوله است که از چهار دستگاه سوئیچینگ برای راه اندازی ترانسفورماتور استفاده می کند.سوئیچ ها در یک پیکربندی H-bridge چیده شده اند که امکان استفاده کامل از ولتاژ ورودی را فراهم می کند.با تعویض جفت سوئیچینگ، مدار یک ولتاژ دو طرفه را در سرتاسر ترانسفورماتور اولیه اعمال می کند.این انتقال انرژی کارآمد را امکان پذیر می کند و از عملکرد با توان بالا پشتیبانی می کند.سمت ثانویه شامل یکسوسازی و فیلتر برای تولید خروجی DC پایدار است.این نمودار آرایش چهار سوئیچ متصل به ترانسفورماتور و مرحله خروجی را نشان می دهد.مبدل های پل کامل به طور گسترده در کاربردهای پرقدرت که نیاز به تبدیل انرژی قوی و کارآمد دارند استفاده می شود.

انواع مبدل های برق غیر ایزوله

1. مبدل باک (مرحله به پایین)

شکل 9. نمودار مدار مبدل باک

مبدل باک یک مبدل DC-DC غیر ایزوله است که ولتاژ ورودی بالاتر را به ولتاژ خروجی کمتر کاهش می دهد.از یک دستگاه سوئیچینگ برای کنترل مقدار انرژی که از منبع به بار تحویل می شود استفاده می کند، در حالی که یک سلف به صاف کردن جریان جریان کمک می کند.یک دیود یک مسیر جریان را زمانی که کلید خاموش است فراهم می کند و یک خازن به حفظ ولتاژ خروجی ثابت کمک می کند.این ساختار اساسی، مبدل باک را به یکی از رایج‌ترین انواع مبدل قدرت در سیستم‌های الکترونیکی تبدیل می‌کند.آرایش مدار معمولاً شامل یک کلید، دیود، سلف و خازن است که در یک طرح فشرده غیر ایزوله متصل شده اند.به دلیل این توپولوژی ساده، مبدل های باک به طور گسترده در هر جایی که نیاز به کاهش ولتاژ کارآمد باشد استفاده می شود.در الکترونیک قدرت، مبدل باک به عنوان یک راه حل عملی برای خروجی ولتاژ پایین تنظیم شده از منبع DC بالاتر ارزیابی می شود.

2. تبدیل تقویت کننده (مرحله به بالا)

شکل 10. نمودار مدار مبدل تقویت کننده

مبدل تقویت کننده یک مبدل DC-DC غیر ایزوله است که ولتاژ ورودی کمتر را به ولتاژ خروجی بالاتر افزایش می دهد.با ذخیره انرژی در یک سلف و سپس آزاد کردن آن انرژی برای بالا بردن ولتاژ خروجی بالاتر از سطح ورودی کار می کند.مدار معمولاً شامل یک سلف، سوئیچ، دیود و خازن است که یک ساختار مبدل پله‌آپ استاندارد را تشکیل می‌دهد.همانطور که انرژی در مسیرهای شارژ و تخلیه سلف حرکت می کند، خروجی برای بار ایجاد و تثبیت می شود.این مبدل تقویت کننده را به گزینه ای پرکاربرد در طراحی منبع تغذیه تبدیل می کند، زمانی که ولتاژ DC بالاتر از منبع کمتر مورد نیاز است.پیکربندی غیر ایزوله آن مدار را از ورودی تا خروجی فشرده و پیوسته نگه می دارد.برای بسیاری از سیستم های الکترونیکی، مبدل تقویت کننده یک راه ساده برای دستیابی به افزایش ولتاژ کارآمد بدون اجزای ایزوله فراهم می کند.

3. مبدل Buck-Boost (مرحله به بالا/پایین)

شکل 11. نمودار مدار مبدل Buck-Boost

مبدل باک بوست یک مبدل DC-DC غیر ایزوله است که بسته به نیاز مدار می تواند ولتاژ خروجی را کاهش یا افزایش دهد.این عملکرد سوئیچینگ را با انتقال انرژی مبتنی بر سلف ترکیب می کند تا تنظیم ولتاژ انعطاف پذیر را از یک توپولوژی واحد ارائه دهد.این مبدل زمانی مفید است که ولتاژ ورودی در حین کار ممکن است بالاتر یا کمتر از سطح خروجی مورد نیاز باشد.ساختار مدار آن شامل یک سوئیچ، دیود، سلف و خازن است که برای پشتیبانی از تبدیل گام به پایین و پله به بالا تنظیم شده است.در برخی از تنظیمات، قطب خروجی را می توان معکوس کرد، در حالی که در برخی دیگر مدار برای خروجی غیر معکوس تنظیم شده طراحی شده است.توپولوژی نشان داده شده توسط این نوع مدار، توانایی آن را برای تطبیق سطوح ولتاژ بدون استفاده از ترانسفورماتور برجسته می کند.به دلیل این انعطاف‌پذیری، مبدل باک بوست یک نوع مبدل غیر ایزوله مهم در الکترونیک قدرت مدرن است.

مزایای مبدل های برق ایزوله و غیر ایزوله

مزایای مبدل های برق ایزوله

• جداسازی الکتریکی بین ورودی و خروجی را فراهم می کند.

• ایمنی کاربر و تجهیزات را بهبود می بخشد.

• به کاهش انتقال نویز بین دو طرف مدار کمک می کند.

• از تبدیل ولتاژ بالا با خیال راحت تر پشتیبانی می کند.

• ارجاعات مختلف زمین را در هر طرف اجازه می دهد.

• انعطاف پذیری طراحی قوی در سیستم های قدرت ارائه می دهد.

• برای طرح های منبع تغذیه چند خروجی مفید است.

• به محافظت از مدارهای حساس پایین دست کمک می کند.

مزایای مبدل های برق غیر ایزوله

• راندمان تبدیل بالایی را در بسیاری از طرح ها ارائه می دهد.

• از اجزای کمتر و طرح‌بندی ساده‌تر استفاده می‌کند.

• اندازه و وزن کلی مدار را کاهش می دهد.

• هزینه ساخت و طراحی را کاهش می دهد.

• از یکپارچه سازی منبع تغذیه فشرده پشتیبانی می کند.

• در سیستم های DC ولتاژ پایین به خوبی پاسخ می دهد.

• زمین و طراحی در سطح تخته را ساده می کند.

• به راحتی با وسایل الکترونیکی با فضای محدود سازگار می شود.

کاربرد مبدل های برق ایزوله و غیر ایزوله

1. سیستم های کنترل صنعتی

مبدل های قدرت ایزوله به طور گسترده در سیستم های کنترل صنعتی مانند PLC ها، درایوهای موتور و تجهیزات اتوماسیون کارخانه استفاده می شود.این سیستم ها اغلب حوزه های ولتاژ متفاوتی را مدیریت می کنند، بنابراین جداسازی الکتریکی بین بخش های کنترل و قدرت مورد نیاز است.مبدل های غیر ایزوله نیز در داخل زیرمدارهای ولتاژ پایین استفاده می شوند که در آن تنظیم مستقیم کافی است.اهمیت آنها در تجهیزات صنعتی در ارائه توان پایدار به اجزای نظارت، منطق و درایو است.

2. تجهیزات مخابراتی

سیستم های مخابراتی از مبدل های ایزوله و غیر ایزوله در مسیریاب ها، ایستگاه های پایه، سوئیچ ها و ماژول های ارتباطی استفاده می کنند.مبدل های ایزوله معمولاً در بخش هایی استفاده می شوند که نیاز به جداسازی ایمنی و کنترل نویز بین مراحل برق دارند.مبدل های غیر ایزوله اغلب در نزدیکی پردازنده ها و تراشه های ارتباطی برای تنظیم ولتاژ محلی قرار می گیرند.این مبدل ها مهم هستند زیرا تحویل توان قابل اعتماد مستقیماً بر پردازش سیگنال و زمان کارکرد شبکه تأثیر می گذارد.

3. لوازم الکترونیکی مصرفی

دستگاه‌هایی مانند تلویزیون، لپ‌تاپ، سیستم‌های بازی و محصولات خانه هوشمند برای تامین ولتاژ داخلی مورد نیاز به مبدل‌های برق متکی هستند.مبدل های ایزوله اغلب در مراحل آداپتور AC-DC یا منابع تغذیه استفاده می شود که باید سمت کاربر را از سمت شبکه جدا کند.مبدل های غیر ایزوله معمولاً در داخل دستگاه برای تبدیل کارآمد ولتاژ داخلی استفاده می شوند.اهمیت آنها از توانمندی فشرده، پایدار و تنظیم شده مناسب در بسیاری از عملکردهای الکترونیکی ناشی می شود.

4. الکترونیک خودرو

وسایل نقلیه مدرن از مبدل های قدرت در سیستم های اطلاعات سرگرمی، ماژول های روشنایی، سیستم های مدیریت باتری، حسگرها و واحدهای کنترل استفاده می کنند.مبدل های ایزوله در بخش های ولتاژ بالا وسایل نقلیه الکتریکی که حوزه های الکتریکی مختلف باید از هم جدا باقی بمانند، مهم هستند.مبدل های غیر ایزوله به طور گسترده برای افزایش یا کاهش ولتاژ در مدارهای استاندارد ولتاژ پایین خودرو استفاده می شوند.این مبدل‌ها به این دلیل مورد نیاز هستند که وسایل الکترونیکی خودرو تحت شرایط عملیاتی متغیر به قدرت قابل اعتماد نیاز دارند.

5. تجهیزات پزشکی

دستگاه‌های پزشکی مانند مانیتورهای بیمار، سیستم‌های تصویربرداری، ابزارهای تشخیصی و محصولات بهداشتی قابل حمل به تبدیل دقیق و پایدار توان بستگی دارند.مبدل های ایزوله به ویژه در تجهیزات پزشکی مهم هستند زیرا معمولاً جداسازی الکتریکی بین طرف متصل به بیمار و منبع تغذیه لازم است.مبدل های غیر ایزوله ممکن است همچنان در بخش های ولتاژ پایین داخلی که تبدیل مستقیم مناسب است استفاده شوند.نقش آنها مهم است زیرا سیستم های پزشکی باید قدرت ثابت را برای عملکردهای الکترونیکی حساس حفظ کنند.

6. سیستم های انرژی های تجدیدپذیر

سیستم های انرژی خورشیدی، واحدهای ذخیره انرژی و کنترل کننده های مرتبط از مبدل های قدرت برای مدیریت تبدیل ولتاژ بین منابع، باتری ها و بارها استفاده می کنند.مبدل های ایزوله در جایی استفاده می شوند که جداسازی الکتریکی بین مراحل مختلف سیستم یا رابط ها مورد نیاز است.مبدل های غیر ایزوله اغلب در مسیرهای تنظیم DC برای شارژ، نظارت یا تهویه برق محلی استفاده می شوند.این مبدل‌ها از این جهت مهم هستند که سیستم‌های انرژی تجدیدپذیر باید شرایط ورودی را تغییر دهند و در عین حال توان خروجی قابل استفاده را حفظ کنند.

7. محاسبات و تجهیزات پردازش داده

سرورها، بردهای جاسازی شده، دستگاه‌های ذخیره‌سازی داده‌ها و سخت‌افزار شبکه از ریل‌های قدرت متعدد برای پردازنده‌ها، حافظه و مدارهای پشتیبانی استفاده می‌کنند.مبدل های غیر ایزوله در این سیستم ها متداول هستند زیرا ولتاژهای سطح برد را از باس های DC میانی تنظیم می کنند.مبدل های ایزوله ممکن است در بخش های منبع تغذیه اصلی یا رابط های ارتباطی که نیاز به جداسازی دارند نیز ظاهر شوند.اهمیت آنها در پشتیبانی از عملکرد پایدار سیستم های دیجیتال با نیازهای ولتاژ متفاوت است.

8. هوافضا و الکترونیک دفاع

الکترونیک هواپیما، زیرسیستم‌های ماهواره‌ای و سخت‌افزار دفاعی اغلب از مراحل تبدیل توان تخصصی برای مطابقت با الزامات سختگیرانه سیستم استفاده می‌کنند.مبدل های ایزوله اغلب در مواردی انتخاب می شوند که جداسازی ایمنی، کنترل نویز یا اتصال به زمین مستقل ضروری باشد.مبدل‌های غیر ایزوله نیز در ماژول‌های ولتاژ پایین یکپارچه که به فضا و وزن نیاز دارند، استفاده می‌شوند.این مبدل‌ها از این جهت مهم هستند که الکترونیک متمرکز بر ماموریت به قدرت قابل اعتماد در محیط‌های عملیاتی پیچیده نیاز دارد.

تفاوت بین مبدل های برق ایزوله و غیر ایزوله

جنبه	قدرت ایزوله مبدل	غیر ایزوله مبدل برق
انزوا رتبه بندی ولتاژ	معمولا 500 ولت مانع جداسازی 5 کیلو ولت	0 ولت (شماره سد انزوا)
مسیر برق	انرژی بدون مسیر رسانا منتقل می شود	مستمر مسیر رسانا از ورودی به خروجی
پتانسیل زمینی تفاوت	می تواند بزرگ را اداره کند اختلاف زمین (> 100 ولت)	محدود به همان پتانسیل زمین (تفاوت 0 ولت)
ایمنی انطباق	ملاقات می کند استانداردهای عایق تقویت شده/پایه (IEC/UL)	مناسب نیست برای استانداردهای جداسازی ایمنی
ترانسفورماتور حضور	از ترانسفورماتور استفاده می کند یا عنصر جفت جدا شده	بدون ترانسفورماتور استفاده می شود
سوئیچینگ محدوده فرکانس	به طور معمول 20 کیلوهرتز تا 500 کیلوهرتز	به طور معمول 100 کیلوهرتز تا 2 مگاهرتز
محدوده کارایی	70% تا 90% بسته به توپولوژی	85% تا 98% بسته به طراحی
چگالی توان	پایین تر به دلیل اجزای مغناطیسی	بالاتر به دلیل طراحی فشرده
تعداد مولفه ها	بالاتر (10-30+ اجزای معمولی)	پایین تر (5-15 اجزای معمولی)
اندازه فیزیکی	بزرگتر به دلیل ترانسفورماتور و فاصله	کوچکتر، ادغام در سطح PCB امکان پذیر است
وزن	سنگین تر به دلیل هسته مغناطیسی	فندک با حداقل مغناطیسی
عملکرد EMI	انزوا بهتر نویز هدایت شده را کاهش می دهد	بیشتر مستعد کوپلینگ نویز انجام شده
ولتاژ نسبت تبدیل	گسترده و انعطاف پذیر (به عنوان مثال، 400 ولت تا 5 ولت)	محدود محدوده تبدیل (به عنوان مثال، 12 ولت به 5 ولت)
یکپارچه سازی سطح	اغلب به عنوان استفاده می شود ماژول های قدرت مجزا	به راحتی در رگولاتورهای مبتنی بر IC یکپارچه شده است

نحوه انتخاب بین مبدل های ایزوله و غیر ایزوله

1. بررسی کنید که آیا ایزولاسیون الکتریکی لازم است یا خیر

با تعیین اینکه آیا ورودی و خروجی باید برای ایمنی یا محافظت از سیستم به صورت الکتریکی از هم جدا شوند، شروع کنید.این اغلب اولین و مهمترین نقطه انتخاب در طراحی مبدل قدرت است.اگر سیستم باید از تماس مستقیم الکتریکی بین منبع و بار جلوگیری کند، یک مبدل ایزوله معمولاً انتخاب بهتری است.اگر چنین جداسازی لازم نباشد، ممکن است یک مبدل غیر ایزوله کافی باشد.این مرحله به محدود کردن تصمیم بر اساس اساسی ترین نیاز سیستم کمک می کند.

2. رابطه ولتاژ ورودی و خروجی را شناسایی کنید

سپس به سطوح ولتاژ موجود در منبع و ولتاژ مورد نیاز بار نگاه کنید.برخی از سیستم ها فقط به تبدیل ساده به سمت پایین یا پله بالا در همان زمین الکتریکی نیاز دارند که اغلب به خوبی با طرح های غیر ایزوله مطابقت دارد.سیستم‌های دیگر شامل اختلاف ولتاژ گسترده‌تر یا حوزه‌های توان مجزا هستند که ممکن است راه‌حل‌های ایزوله را ترجیح دهند.رابطه ولتاژ همچنین بر انتخاب توپولوژی و چیدمان سیستم تأثیر می گذارد.هدف ولتاژ واضح، انتخاب مبدل را عملی تر و دقیق تر می کند.

3. الزامات ایمنی و نظارتی را ارزیابی کنید

بررسی کنید که آیا محصول باید استانداردهای ایمنی مربوط به حفاظت کاربر، عایق بندی یا جداسازی تجهیزات را رعایت کند یا خیر.در بسیاری از سیستم‌های تنظیم‌شده، به‌ویژه جایی که ولتاژهای خطرناک درگیر هستند، ممکن است به دلیل قوانین طراحی یا نیازهای گواهی‌نامه، ایزوله‌سازی لازم باشد.مبدل‌های غیر ایزوله معمولاً در سیستم‌های ولتاژ پایین که آن الزامات اعمال نمی‌شود، مناسب‌تر هستند.این مرحله به ویژه در محصولاتی که برای محیط های عمومی، صنعتی یا حساس در نظر گرفته شده اند بسیار مهم است.رعایت ایمنی همیشه باید در مراحل اولیه طراحی در نظر گرفته شود.

4. محدودیت های فضا، وزن و چیدمان را در نظر بگیرید

اندازه فیزیکی می تواند به شدت بر انتخاب بهترین مبدل تأثیر بگذارد، به خصوص در محصولات الکترونیکی فشرده.مبدل‌های غیر ایزوله اغلب در جایی ترجیح داده می‌شوند که طرح باید کوچک، سبک باشد و به راحتی روی PCB ادغام شود.مبدل های ایزوله ممکن است به فضای بیشتری نیاز داشته باشند زیرا معمولاً شامل اجزای مغناطیسی و عایق اضافی هستند.بنابراین، مساحت تخته موجود و اندازه محوطه باید قبل از تصمیم گیری نهایی بررسی شود.این مرحله تضمین می کند که مبدل انتخابی به طور واقعی با طراحی محصول مطابقت دارد.

5. یک هدف هزینه برای مرحله قدرت تعیین کنید

بودجه یکی دیگر از عوامل کلیدی هنگام انتخاب بین مبدل های قدرت ایزوله و غیر ایزوله است.طرح های غیر ایزوله معمولاً هزینه کمتری دارند زیرا از قطعات کمتر و ساختارهای ساده تری استفاده می کنند.مبدل های ایزوله می توانند هزینه مواد و طراحی را به دلیل اجزای جداسازی اضافه شده و اجرای پیچیده تر افزایش دهند.انتخاب صحیح بستگی به این دارد که آیا برنامه کم هزینه یا جداسازی الکتریکی اضافی را در اولویت قرار می دهد.این مرحله به تعادل نیازهای فنی با اهداف قیمت گذاری محصول کمک می کند.

6. تبدیل کننده را به برنامه پایانی مطابقت دهید

تصمیم نهایی باید منعکس کننده محیط عملیاتی واقعی و هدف سیستم باشد.مبدل مورد استفاده در تجهیزات صنعتی، پزشکی یا ولتاژ بالا ممکن است به دلیل الزامات طراحی برنامه نیاز به جداسازی داشته باشد.مبدلی که برای تنظیم DC درونی در الکترونیک فشرده استفاده می‌شود، ممکن است از رویکرد غیر ایزوله بهره بیشتری ببرد.نگاه کردن به متن کامل برنامه کمک می کند تا از انتخاب تنها بر اساس یک عامل اجتناب کنید.این مرحله نوع مبدل را به استفاده عملی از سیستم متصل می کند.

7. انعطاف پذیری طراحی بلند مدت را مرور کنید

همچنین فکر کردن به ارتقاءهای آینده، گسترش سیستم یا استفاده مجدد از طراحی مفید است.زمانی که زمین‌های جداگانه، خروجی‌های متعدد یا تغییرات گسترده‌تر سیستم بعداً انتظار می‌رود، یک مبدل ایزوله ممکن است انعطاف‌پذیری بیشتری ارائه دهد.یک مبدل غیر ایزوله ممکن است زمانی که طراحی ثابت و برای عملکرد فشرده بهینه شده باشد، انتخاب بهتری باشد.برنامه ریزی برای نیازهای آینده می تواند کار طراحی مجدد را کاهش دهد و مقیاس پذیری سیستم را بهبود بخشد.این مرحله نهایی کمک می کند تا اطمینان حاصل شود که مبدل فراتر از نسخه اول محصول مناسب باقی می ماند.

نتیجه گیری

تفاوت اصلی بین مبدل های ایزوله و غیر ایزوله در این است که ورودی و خروجی از هم جدا هستند یا خیر.مبدل های ایزوله ایمنی و حفاظت بهتری را ارائه می دهند، در حالی که مبدل های غیر ایزوله ساده تر، کوچکتر و کارآمدتر هستند.هر نوع دارای طرح های متفاوتی است که متناسب با ولتاژ و نیازهای سیستم خاص است.انتخاب مناسب به ایمنی، سطوح ولتاژ، اندازه، هزینه و نحوه استفاده از سیستم بستگی دارد.
