IRFZ44N MOSFET: Pinout ، رابط Arduino و ویژگی ها

در این راهنما ، ما بررسی خواهیم کرد که چگونه این MOSFET N-Channel کار می کند و از کجا می توان از آن استفاده کرد.IRFZ44N که به دلیل عملکرد و انعطاف پذیری قوی آن شناخته شده است ، در انواع سیستم های الکترونیکی مورد استفاده قرار می گیرد.از موتورهای قدرتمند در پروژه های آردوینو گرفته تا مدیریت انرژی در سیستم های کنترل پیشرفته ، این مؤلفه نقش مهمی در کار بهتر و کارآمدتر مدارها دارد.این راهنما به شما کمک می کند تا بیشتر بدانید و ایده های خود را برای پروژه های خود جلب کنید.

کاتالوگ

نمای کلی از IRFZ44N MOSFET

در IRFZ44n MOSFET ، به عنوان یک مؤلفه N کانال طبقه بندی شده و در یک بسته TO-220 قرار دارد ، بخش قابل توجهی از اهداف الکترونیکی متعدد را تشکیل می دهد.این دستگاه حالت تقویت برای ارائه مقاومت در برابر حالت کاهش یافته در کنار قابلیت های سوئیچینگ سریع ، تقویت اثربخشی آن در مدارها ، درایورهای LED و کنترل کننده های موتور ساخته شده است.خصوصیات آن ، آن را به یک انتخاب مطلوب در سیستم های کنترل موتور محور آردوینو ، به طور خاص در تنظیمات H-Bridge تبدیل می کند.توانایی قابل توجه IRFZ44N در مدیریت جریان تخلیه به 49 آمپر توانایی آن را نشان می دهد.ولتاژ آستانه آن ، که در 4 ولت مشخص شده است ، برای عملکرد بهینه پیکربندی دقیق مدارهای درایور را می طلبد.استفاده از ولتاژ دروازه ثابت 10 ولت به این MOSFET اجازه می دهد تا به قدرت کامل خود برسد و ارتباطات یکپارچه با میکروکنترلرها را تسهیل کند ، جنبه ای از اهمیت در تعهدات الکترونیکی متمرکز بر دقت.

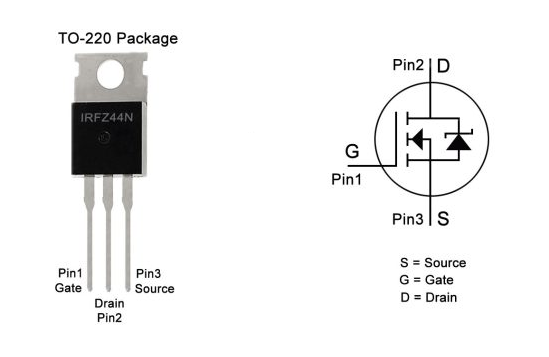

پیکربندی پین MOSFET IRFZ44N

شماره پین	نام پین	عمل
1	دروازه	این ترمینال/پین برای کنترل مغرضانه استفاده می شود IRFZ44N POWER MOSFET.
2	تخلیه	جریان از طریق تخلیه وارد IRFZ44N می شود ترمینال.
3	منبع	جریان فعلی از طریق منبع از IRFZ44N خارج می شود ترمینال.

مشخصات و ویژگی های فنی

ویژگی/مشخصات	جزئیات
نوع	MOSFET قدرت کانال N- کانال کوچک با تخلیه زیاد فعلی
بسته بندی کردن	بسته به سال 220.
حداکثر جریان تخلیه مداوم (شناسه)	49 آمپر
جریان تخلیه پالس اوج	160 آمپر
ولتاژ آستانه دروازه (VGS ، MIN)	2 ولت
ولتاژ آستانه دروازه (VGS ، MAX)	20 ولت.
حداکثر ولتاژ تخلیه به منبع (VDS)	55 ولت
زمان افزایش	60 نانو ثانیه.
زمان پاییز	45 نانو ثانیه.
رابط	اغلب به دلیل جریان آستانه محدود با آردوینو استفاده می شود.
حداکثر اتلاف توان	94 وات.
محدوده دمای ذخیره و کار	-55 درجه سانتیگراد تا +175 درجه سانتیگراد.
مقاومت در برابر تخلیه به منبع	17.5 MILLIOHMS.
ویژگی های تعویض	ظرفیت سوئیچینگ سریع با فناوری پیشرفته فرآیند.
در برابر مقاومت	فوق العاده کم
اتهام دروازه	شارژ پایین دروازه.
رعایت	ROHS سازگار و بدون سرب.
محدودیت عرض پالس	محدود با حداکثر دمای اتصال.

پویایی عملیاتی IRFZ44N

IRFZ44N یک MOSFET است که به عنوان یک سوئیچ معمولی باز عمل می کند و به یک ولتاژ دروازه خاصی برای انتقال از غیرقانونی به یک حالت رسانا نیاز دارد.این توانایی برای کنترل جریانهای الکتریکی در برنامه های مختلف که نیاز به قابلیت اطمینان و دقت دارند ، مهم است.هنگامی که ولتاژ دروازه از آستانه خاصی فراتر رود ، ترانزیستور بسیار رسانا می شود و به الکترون ها اجازه می دهد به راحتی جریان یابد.این یک کانال بین منبع و تخلیه را تشکیل می دهد و کنترل دقیق فعلی را امکان پذیر می کند.این خصوصیات برای ایجاد سیستم های کارآمد با انرژی و اطمینان از عملکرد دستگاه طولانی مدت ایده آل است.

دروازه IRFZ44N مانند خازن عمل می کند و حتی بدون منبع تغذیه فعال ، شارژ را نیز ذخیره می کند.در حالی که در برخی موارد مفید است ، این می تواند منجر به فعال سازی تصادفی شود.برای جلوگیری از این امر ، از مقاومتهای کشش یا کشویی معمولاً برای تخلیه بار باقیمانده و محافظت از مدار استفاده می شود.IRFZ44N به دلیل حساسیت به ولتاژ ، نیاز به رسیدگی دقیق دارد.تکنیک های طراحی مناسب ، مانند به حداقل رساندن ظرفیت انگلی و افزودن اجزای محافظ ، به بهینه سازی عملکرد و اطمینان از قابلیت اطمینان آن در هر دو صنعتی و الکترونیک کمک می کند.

ایجاد یک مدار سوئیچینگ مؤثرتر با IRFZ44N

ساختن یک مدار تعویض قابل اعتماد با یک MOSFET IRFZ44N شامل اتصال ترمینال منبع به زمین و ترمینال تخلیه به یک منبع تغذیه مثبت است.این اتصال هنگام فعال شدن MOSFET با ولتاژ دروازه مناسب ، جریان الکترون را از منطقه منفی به منطقه مثبت تسهیل می کند.گنجاندن یک دیود زنر برای محافظت از دروازه حساس از سنبله های ولتاژ خطرناک اجرا می شود و از این طریق هم عملکرد و هم ثبات مدار را بهبود می بخشد.مؤلفه اصلی این مدار MOSFET است که به عنوان یک عمل می کند سوئیچ تحت تأثیر ولتاژ دروازه.درک آستانه دقیق ولتاژ لازم برای تحریک IRFZ44N برای دستیابی به مدار مؤثر عملیاتاز طریق دانش عملی ، مشخص می شود که کنترل دقیق این ولتاژ می تواند MOSFET را بطور اساسی گسترش دهد طول عمر و افزایش راندمان مدار.دیود Zener بازی می کند نقش محافظ برای دروازه MOSFET.توانایی آن در مدیریت و در شرایط مختلف ، نوسانات ولتاژ را تثبیت می کند قوام بسیار مورد نیاز و به جلوگیری از مشکلات غیر منتظره در طول استفاده

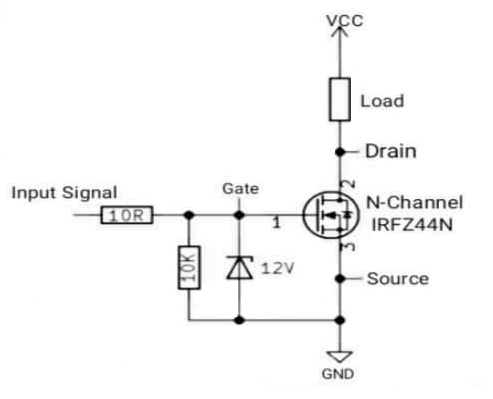

مدار سوئیچینگ ساده با دیود محافظت

طراحی مدار تایمر تأخیر با MOSFET IRFZ44N

مدارهای تایمر تأخیر اغلب برای محافظت از دستگاه های الکتریکی در برابر سنبله های ولتاژ بالقوه آسیب دیده ، و به دوام و عملکرد مناسب آنها کمک می کند.IRFZ44N MOSFET از اثربخشی و قابلیت اطمینان آن استفاده می کند و آن را به یک مؤلفه ارزشمند در توسعه این مدارها تبدیل می کند.

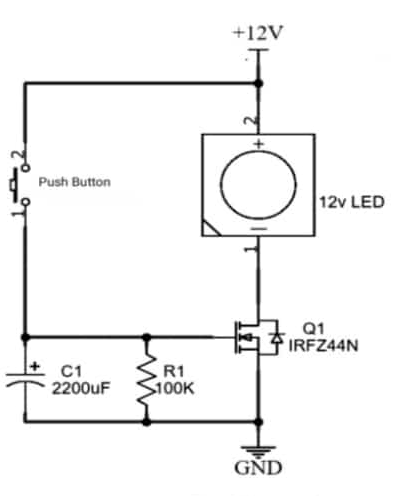

مدار تایمر تأخیر

در یک مدار تایمر تاخیر با استفاده از یک MOSFET IRFZ44N ، یک مکانیسم ساده و در عین حال تأثیرگذار بازی می شود.شروع هنگامی که یک دکمه فشرده می شود ، شروع می شود و باعث می شود یک خازن برای یک دوره کوتاه شارژ و ذخیره کند.پس از انتشار دکمه ، انرژی ذخیره شده در خازن تخلیه می شود و باعث ایجاد دروازه MOSFET می شود.برق به بار جریان می یابد و عملکرد مدار را تکمیل می کند.این روش نه تنها فعال سازی را به تأخیر می اندازد بلکه محافظت در برابر اختلالات ناگهانی الکتریکی را نیز فراهم می کند.

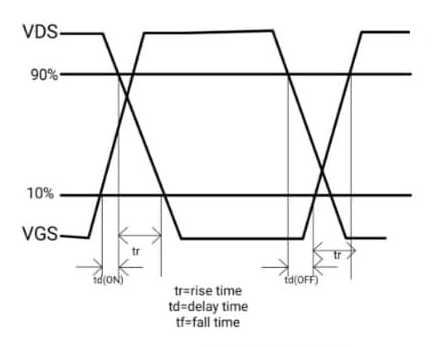

تغییر شکل موج مدار تایمر تأخیر

مدار Dimmer/Flasher LED با استفاده از IRFZ44N

ساخت مدارهای برای کم نور باعث تخصص در دستکاری عناصر الکترونیکی برای تنظیم شدت نور می شود.در میان اینها ، MOSFET IRFZ44N از سازگاری آن به عنوان سوئیچ استفاده می کند.IRFZ44N نقش اساسی در تغییر سطح نور ، مدیریت بالا قدرت به لطف طراحی برتر خود به طور مؤثر.اصلاح دروازه ولتاژ با پتانسیلومتر امکان انتقال نور یکپارچه از نرم را فراهم می کند درخشش به روشنایی روشن یا حتی چشمک زن ریتمیک.این انعطاف پذیری در حالی که یک محیط روشنایی سفارشی ایجاد می کند ، در حالی که نیازهای خاص را پذیرایی می کند تقویت جو و عملکرد.

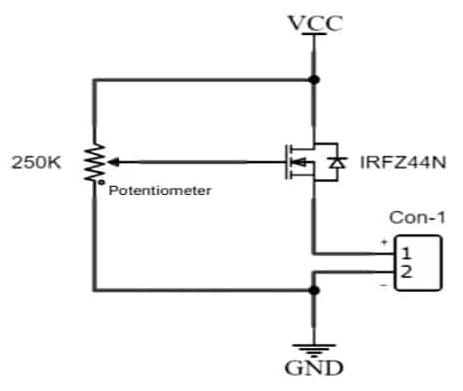

مدار کم نور

Arduino و IRFZ44N برای کنترل سرعت موتور DC پیشرفته

اتحادیه Arduino با IRFZ44N MOSFETS یک استراتژی مؤثر برای اداره مدارهای با قدرت بالا ، به ویژه در مدیریت سرعت موتور DC ارائه می دهد.با استفاده از مدار درایور دروازه در کنار آردوینو ، سیستم با استفاده از مدولاسیون عرض پالس (PWM) سرعت موتور را متفاوت می کند.یک عنصر مهم این مجموعه شامل ارائه ولتاژ دقیق دروازه برای عملکرد بهینه MOSFET است.

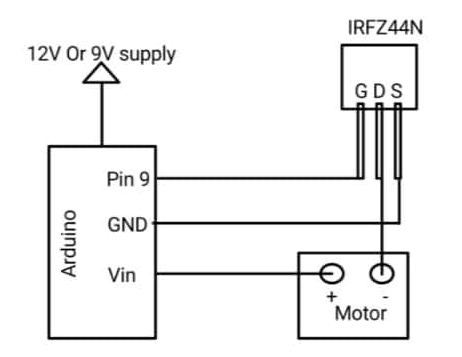

رابط IRFZ44N با موتور DC

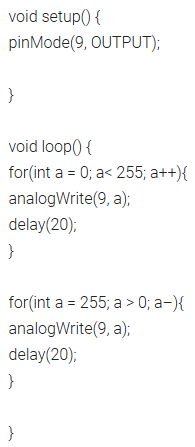

برنامه نویسی Arduino برای کنترل موتور پویا

این قطعه کد دستکاری سرعت موتور را از طریق PWM نشان می دهد.تنظیم ولتاژ آستانه دروازه بر روی MOSFET یک عامل اصلی در تبدیل ورودی به سرعت قابل اصلاح موتور است و یک سیستم انعطاف پذیر قابل تنظیم با نیازهای متنوع ایجاد می کند.انتقال های یکپارچه ، که غالباً از میل به فرآیندهای تدریجی تکرار می شود ، به عنوان سودمند ظاهر می شوند ، که اغلب با فازهای شتاب صاف و کاهش سرعت مشاهده می شود.

برنامه های MOSFET IRFZ44N

• سوئیچینگ با قدرت بالا: جریان های بزرگی را با مقاومت کم ، که از سینک های گرما برای کارآیی استفاده می شود ، استفاده می کند.

• کنترل سرعت موتور: کنترل دقیق در موتورها را با استفاده از مدارهای PWM امکان پذیر می کند ، بارهای القایی را کنترل می کند.

• کم نور LED: شدت نور را به طور مؤثر تنظیم می کند.روشنایی پایدار را با حلقه های بازخورد تضمین می کند.

• سوئیچینگ سریع: ایده آل برای برنامه های با فرکانس بالا مانند تقویت کننده های RF و منبع تغذیه.

• مدیریت باتری خورشیدی: شارژ/تخلیه باتری را کنترل می کند ، عمر باتری را افزایش می دهد.

• الکترونیک مصرفی: بهره وری انرژی در آداپتورهای برق ، آمپرهای صوتی و موارد دیگر را بهبود می بخشد.
