بلوک های IO توضیح داده شده: عملکرد و برنامه ها

سیستم های هشدار آتش سوزی با اطمینان از پاسخ های سریع و هماهنگ در مواقع اضطراری ، نقش جدی در حفظ زندگی و دارایی دارند.کنترل کننده هشدار و اجزای پشتیبانی آن از جمله ماژول های ورودی/خروجی ، دریچه های اگزوز دود ، درهای کرکره آتش و سایر دستگاه های اساسی غالب است.با هم ، این عناصر یک شبکه هماهنگ ایجاد می کنند که برای تشخیص ، سیگنال و فعال کردن اقدامات ایمنی با دقت طراحی شده است.در این مقاله به بررسی عملکردهای پیچیده و ویژگی های ماژول های ورودی/خروجی GST-LD-8301 و GST-LD-8303-اجزای پیشرفته ای که باعث افزایش قابلیت اطمینان و سازگاری سیستم های ایمنی آتش می شود.از انعطاف پذیری کدگذاری الکترونیکی گرفته تا روشهای سیم کشی قوی ، ما به ویژگی های کلیدی که این ماژول ها را در استراتژی های محافظت از آتش سوزی مدرن نیاز دارند ، حفر می کنیم.این که آیا شما در ساختمانهای مرتفع یا امکانات صنعتی ایمنی را بهینه می کنید ، درک عملکرد این ماژول ها برای اطمینان از یکپارچگی و آمادگی سیستم برتر است.

کاتالوگ

عمل

در صورت زنگ هشدار آتش ، کنترل کننده هشدار نقش اصلی را بر عهده می گیرد و دستگاه های مختلف کنترل خارجی را که از طریق ماژول خروجی مرتبط است ، فعال می کند.این سیستم پیچیده شامل چندین مؤلفه است که به صورت پشت سر هم کار می کنند ، مانند دریچه های اگزوز دود ، دریچه های تأمین هوا ، درهای کرکره آتش ، فن ها و زنگ های زنگ.هر دستگاه با دقت مهندسی شده است تا به دستورات کنترل کننده پاسخ دهد و در عین حال در شرایط اضطراری نیز منسجم عمل کند.ماژول خروجی ، متصل به اتوبوس حلقه کنترلر ، می تواند از نظر استراتژیک یا نزدیک به تجهیزات نظارت شده یا در یک جعبه ترمینال قرار بگیرد و هم قابلیت دسترسی و هم بهره وری عملیاتی را افزایش می دهد.

قابلیت سیستم برای کدگذاری الکترونیکی در محل ، لایه ای از انعطاف پذیری را اضافه می کند و باعث می شود اصلاحاتی باشد که با نیازهای مهندسی خاص مطابقت داشته باشد.این سازگاری در محیط هایی که باید اقدامات ایمنی در برابر آتش سوزی مناسب باشد ، متناسب با خصوصیات ساختاری و عملیاتی متمایز باشد.به عنوان مثال ، در ساختمانهای مرتفع ، ادغام دقیق دریچه های اگزوز دود و کرکره های آتش می تواند برای مدیریت مؤثر دود برنامه ریزی شود ، از این طریق از مسیرهای تخلیه محافظت می کند و از امنیت افراد در لحظه های جدی اطمینان می یابد.

هنگامی که کنترل کننده یک سیگنال هشدار را از یک ردیاب تشخیص می دهد ، سریعاً یک سیگنال کنترل را از طریق اتوبوس به ماژول خروجی ارسال می کند ، که سپس تجهیزات لازم برای آتش سوزی را فعال می کند.این دنباله یک مکانیسم پاسخ به خوبی هماهنگ را نشان می دهد که نه تنها با استانداردهای نظارتی مطابقت دارد بلکه بهترین روشها را در آمادگی اضطراری نیز نشان می دهد.تعامل سیال در بین اجزای مختلف سیستم هشدار آتش سوزی به طور قابل توجهی خطرات را کاهش داده و ایمنی همه سرنشینان را افزایش می دهد.

بررسی اجمالی محصول

ویژگی

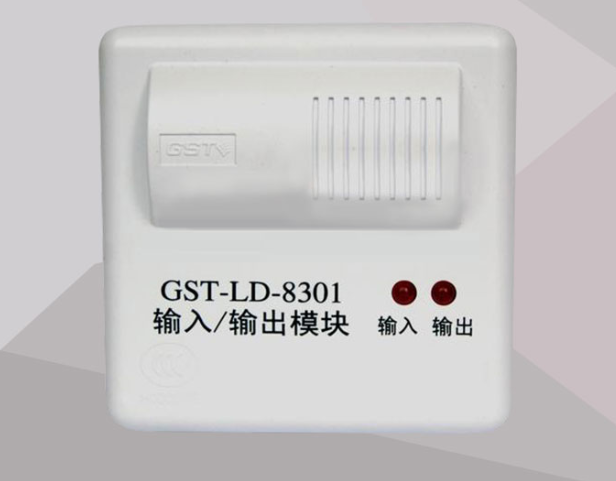

ماژول ورودی/خروجی GST-LD-8301 به عنوان یک رابط کنترل پیشرفته مبتنی بر اتوبوس ، که به طور دقیق برای تجهیزات دو عمل ساخته شده است ، خدمت می کند.این شامل سیستم های خطرناکی مانند درهای شاتر نورد دو مرحله ای ، پمپ های آب و فن های اگزوز دود است.این ماژول در تضمین موقعیت دقیق درهای کرکره آتش ، مؤثر است و امکان کنترل در سطوح مختلف - از بالا تا وسط و میانه تا موقعیت های پایین را فراهم می کند.سازگاری آن قابل توجه است ؛این کار می تواند به عنوان دو ماژول ورودی/خروجی GST-LD-8301 جداگانه عمل کند ، و به طور قابل توجهی انعطاف پذیری عملیاتی را در تنظیمات پیچیده افزایش می دهد.

در سناریوهای واقعی ، قابلیت اطمینان رابط های کنترل حاکم است.به عنوان مثال ، در محیط های پر فشار مانند ساختمانهای تجاری یا تأسیسات صنعتی ، توانایی مدیریت سریع و دقیق درهای کرکره آتش می تواند به طور قاطع بر نتایج ایمنی تأثیر بگذارد.بینش از نصب های متعدد نشان می دهد که ادغام چنین ماژول ها منجر به پیشرفت های قابل توجهی در زمان پاسخ در مواقع اضطراری می شود و از این طریق پروتکل های ایمنی کلی را تقویت می کند.

ماژول ورودی/خروجی GST-LD-8303 دارای دو آدرس کدگذاری شده مداوم است که حداکثر 242 کد را در خود جای می دهد.این عملکرد ماژول را قادر می سازد تا دو عمل جداگانه را از کنترلر دریافت کند و دو خروجی کنترل و دو ورودی تأیید را ارائه می دهد.کار بر روی یک سیگنال سوئیچ به طور معمول باز ، پس از فعال شدن ، این سیگنال را از طریق اتوبوس پیوند ، ایجاد هشدارها و نمایش آدرس دستگاه عمل به کنترلر منتقل می کند.در صورت خرابی ماژول ، کنترلر برای ایجاد زنگ خطر برنامه ریزی شده است و در عین حال تعداد ماژول خاص را نیز نشان می دهد و از آگاهی فوری از هرگونه عوارض اطمینان می یابد.وجود دو جفت مخاطب به طور معمول باز و معمولاً بسته ، علاوه بر دو خروجی فعال ، قابلیت های ماژول را بیشتر تقویت می کند.علاوه بر این ، این شامل تشخیص خط برای ورودی و خروجی است ، که برای حفظ یکپارچگی عملیاتی پویا است.

مشخصات فنی

مشخصات اصلی	جزئیات
ولتاژ کار	ولتاژ اتوبوس: اتوبوس 24 ولت
	ولتاژ منبع تغذیه: DC24V
جریان نظارت	جریان اتوبوس: ≤1mA
	جریان منبع تغذیه: ≤6ma
جریان فعلی	جریان اتوبوس: ≤4mA
	جریان منبع تغذیه: ≤35ma
سیستم سیم	با استفاده از سیگنال غیر قطبی دو با کنترلر ارتباط برقرار کنید اتوبوس ها و با منبع تغذیه DC24V با استفاده از قدرت غیر قطبی دو ارتباط برقرار کنید اتوبوس ها
ظرفیت خروجی	DC24V/1A (مجموع حداکثر ظرفیت خروجی دو گروه DC24V/1A است).
حالت کنترل خروجی	پالس ، سطح (رله به طور معمول باز/معمولاً بسته شده است خروجی تماس ؛با شروع پالس ، زمان کشش رله 10 ثانیه است).
تنظیم کارخانه	روش بازرسی خط به طور معمول دو طرفه.
محیط عملیاتی	دما: -10 ℃～+55
	رطوبت نسبی: 95 ≤ (بدون تراکم)
سطح حفاظت از پوسته	IP30
ابعاد کلی	110mm × 86mm × 43mm (با پوسته پایین).

جزئیات سیم کشی

در دنیای سیم کشی برای ماژول های تعیین شده به عنوان وضعیت "خط بازرسی معمولاً باز" ، یک رویکرد متفکرانه شامل اتصال یک مقاومت ترمینال 4.7KΩ به صورت موازی در انتهای خط ورودی ماژول ، به طور خاص در ترمینال دورترین ماژول است.این قرارگیری دقیق به تثبیت سیگنال در حالی که به طور مؤثر تداخل نویز را کاهش می دهد ، استفاده می شود.چنین اقداماتی می تواند به طور قابل توجهی قابلیت اطمینان سیستم را تقویت کند و به آن اجازه می دهد با اطمینان بیشتر عمل کند.برای ماژول های پیکربندی شده به وضعیت "خط بازرسی معمولی بسته" ، نصب مقاومت خاتمه 4.7kΩ در سری در همان ترمینال توصیه می شود.این تنظیم نقش پویا در حفظ یکپارچگی مدار دارد و اطمینان حاصل می کند که سیستم به طور قابل پیش بینی در انواع شرایط عملیاتی عمل می کند.

هنگام ارزیابی مرحله خروجی ماژول ، عاقلانه است که یک مقاومت ترمینال 4.7kΩ را به موازات یک دیود IN4007 در سری وصل کنید.این پیکربندی دو عملکرد اساسی را برآورده می کند: مقاومت خاتمه مناسب سیگنال را تضمین می کند ، در حالی که دیود به عنوان یک محافظت در برابر قطبیت معکوس بالقوه عمل می کند ، که در غیر این صورت می تواند منجر به آسیب مدار شود.ادغام متفکرانه این مؤلفه ها ، درک ظریف از پویایی مدار و ضرورت اقدامات محافظتی در طرح های الکترونیکی را نشان می دهد.

تجربیات عملی در این زمینه نشان می دهد که توجه دقیق به جزئیات در تنظیمات سیم کشی می تواند بسیاری از چالش های رایج ، از جمله تخریب سیگنال و خرابی تجهیزات را از بین ببرد.به عنوان مثال ، تکنسین ها غالباً مشاهده می کنند که عدم خاتمه صحیح خطوط می تواند منجر به رفتار سیستم نامنظم شود.این امر ارزش پیروی از شیوه های مستقر را برجسته می کند ، که نه تنها یک عمل نرم تر را تقویت می کند بلکه به ماندگاری تجهیزات نیز کمک می کند.
