چگونه IRF3205 الکترونیک مدرن را قدرت می دهد؟

MOSFET IRF3205 یک مؤلفه با کارایی بالا است که به طور گسترده در الکترونیک برق مورد استفاده قرار می گیرد.شناخته شده به دلیل توانایی در رسیدگی به جریانهای بزرگ ، مقاومت در برابر کم و سرعت سوئیچینگ سریع ، برای برنامه هایی مانند منبع تغذیه ، سیستم های کنترل حرکتی و رانندگان LED ایده آل است.این مقاله ویژگی ها ، برنامه ها و گزینه های آن را در بر می گیرد ، و درک این مسئله را در اختیار شما قرار می دهد که چگونه این MOSFET همه کاره از سیستم های الکترونیکی پیشرفته پشتیبانی می کند.

کاتالوگ

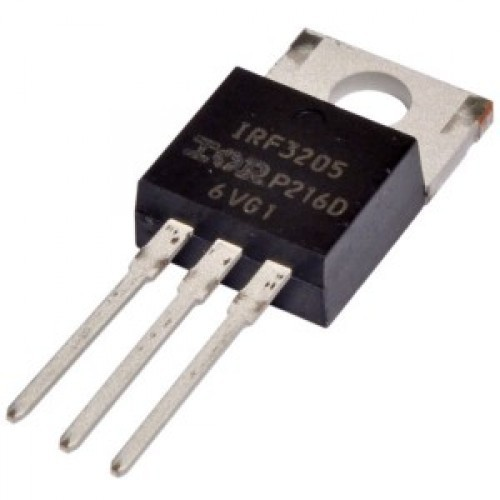

آشنایی با IRF3205 POWER MOSFET

در IRF3205 به دلیل داشتن یک MOSFET با قدرت بادوام و با عملکرد بالا (ترانزیستور میدان نیمه هادی اکسید فلزی) شناخته شده است.این دستگاه با استفاده از سیلیکون به عنوان ماده نیمه هادی ساخته شده و به عنوان یک MOSFET کانال N فعالیت می کند ، که شامل سه پایانه کلیدی است: منبع ، تخلیه و دروازه.هنگامی که ترمینال دروازه به یک منبع ولتاژ وصل می شود ، یک میدان الکتریکی بین ترمینال های تخلیه و منبع ایجاد می کند.این اجازه می دهد تا جریان از تخلیه به منبع جریان یابد.اگر ولتاژ دروازه برداشته شود یا کاهش یابد ، میدان الکتریکی از بین می رود و ترانزیستور خاموش می شود.

این MOSFET به دلیل توانایی خود در رسیدگی به جریان های بالا ، سرعت سوئیچینگ سریع و مقاومت در برابر کم (RDS (ON)) برای برنامه های الکترونیکی برق بسیار ترجیح داده می شود.طراحی آن ، آن را برای برنامه هایی مانند سوئیچ های الکترونیکی ، منبع تغذیه ، مبدل های DC-DC و تنظیم کننده های ولتاژ ایده آل می کند.چه حرفه ای باشید و چه یک سرگرمی ، IRF3205 یک انتخاب قابل اعتماد برای پروژه هایی است که نیاز به کنترل قدرت بالا و کنترل دقیق دارند.این یک مؤلفه کاملاً گرد است که به دلیل ساخت و ساز محکم و عملکرد قابل اعتماد شناخته شده است.

ویژگی های اصلی MOSFET IRF3205

رتبه ولتاژ بالا

IRF3205 می تواند یک ولتاژ منبع تخلیه بالا را تحمل کند ، که اغلب بیش از 50 ولت است.این قابلیت آن را به یک انتخاب محبوب در مدارها تبدیل می کند که به ولتاژهای بالاتر مانند سیستم های منبع تغذیه و برنامه های کنترل موتور نیاز به عملکرد قابل اعتماد دارند.IRF3205 با توانایی مدیریت این ولتاژها ، برای خواستار محیط های برقی مناسب است.

مقاومت کم

یکی از ویژگی های برجسته IRF3205 مقاومت کم آن (RDS (ON)) است که هنگام انجام MOSFET از دست دادن برق به حداقل می رسد.این امر باعث می شود گرمای کمتری در حین کار ایجاد شود و باعث افزایش کارایی کلی مدارهای سوئیچینگ شود.این ویژگی به ویژه در کاربردهایی که راندمان انرژی در اولویت است مفید است.

قابلیت جریان تخلیه بالا

IRF3205 قادر به استفاده از جریانهای تخلیه بسیار بالا ، به طور معمول در محدوده ده ها یا حتی صدها آمپر است.این توانایی آن را به یک گزینه قابل اعتماد برای مدیریت و کنترل بارهای بزرگ در برنامه هایی مانند سیستم های کنترل حرکتی ، مبدل های DC-DC و سوئیچ های الکترونیکی با قدرت بالا تبدیل می کند.

سرعت سوئیچینگ سریع

به لطف شارژ پایین دروازه و ظرفیت ذاتی ، IRF3205 می تواند خیلی سریع بین حالت های روشن و خاموش جابجا شود.این سرعت سوئیچینگ سریع باعث کاهش تلفات در هنگام انتقال می شود ، که باعث افزایش کارایی کلی در مدارها می شود که نیاز به مدولاسیون سریع دارند.

افزایش عملکرد حرارتی

IRF3205 با راندمان حرارتی در ذهن طراحی شده است.این غالباً دارای یک برگه بزرگ فلزی یا پد در معرض بسته بندی آن است که به از بین بردن گرما به طور مؤثر کمک می کند.این بدان معناست که این مؤلفه می تواند با اطمینان ، حتی در شرایط پر قدرت ، بدون خطر گرمای بیش از حد ، کار کند.

سازگاری درایو دروازه سطح منطق

یکی از جنبه های کاربر پسند IRF3205 سازگاری آن با درایوهای دروازه سطح منطقی است.شما می توانید آن را با ولتاژهای دروازه به حداقل 5 ولت هدایت کنید ، و این باعث می شود ادغام با میکروکنترلرها و مدارهای منطق دیجیتال آسان شود.این روند طراحی را در سیستم های کنترل دیجیتال ساده می کند.

استحکام و قابلیت اطمینان

IRF3205 برای تحمل شرایط عملیاتی سخت ساخته شده است.این امر به دلیل توانایی در برخورد با دمای شدید ، ولتاژ و جریان ها بسیار مشهور است.این امر باعث می شود که برای استفاده در برنامه های صنعتی ، خودرو و هوافضا مناسب باشد ، جایی که دوام و قابلیت اطمینان ضروری است.

دامنه دمای عملیاتی گسترده

این MOSFET به طور مداوم در محدوده دمای گسترده ، از -55 درجه سانتیگراد تا 175 درجه سانتیگراد عمل می کند.چه در محیط های سرد و چه در شرایط درجه حرارت بالا کار می کنید ، IRF3205 می تواند عملکرد خود را حفظ کند و آن را به یک انتخاب همه کاره برای انواع تنظیمات تبدیل کند.

برنامه های کاربردی IRF3205 در الکترونیک برق

مدارهای منبع تغذیه

IRF3205 معمولاً در مدارهای منبع تغذیه خطی و سوئیچینگ استفاده می شود.این امر به تنظیم و کنترل جریان برق به طور کارآمد کمک می کند و آن را برای اینورترها ، تنظیم کننده های ولتاژ و سایر سیستم های مدیریت انرژی مناسب می کند.

سیستم های کنترل موتور

این MOSFET یک انتخاب محبوب برای کنترل انواع مختلف موتورها از جمله موتورهای بدون برس DC (BLDC) ، موتورهای استپر و موتورهای DC استاندارد است.توانایی بالای جریان و سرعت سوئیچینگ سریع آن ، آن را برای برنامه هایی مانند رباتیک ، اتوماسیون صنعتی و وسایل نقلیه برقی ایده آل می کند.

مبدل های DC-DC

در برنامه های مبدل DC-DC ، IRF3205 به بالا رفتن ، کاهش یا سطح ولتاژ معکوس کمک می کند.این امر آن را به یک مؤلفه اساسی در دستگاه هایی مانند شارژرهای باتری ، الکترونیک قابل حمل و سیستم های توزیع برق تبدیل می کند.

سوئیچ های الکترونیکی

IRF3205 به عنوان سوئیچ الکترونیکی در برنامه هایی که در آن کنترل سریع و دقیق سیگنال های الکتریکی مورد نیاز است ، عمل می کند.این ماده به طور گسترده در مدارها ، سیستم های روشنایی و ماشین آلات صنعتی برای مدیریت جریان جریان به طور مؤثر استفاده می شود.

تقویت کننده های صوتی

این MOSFET در رانندگی مدارهای تقویت کننده صوتی نقش دارد ، جایی که به تقویت سیگنال ها به بلندگوهای برق کمک می کند.این بیماری معمولاً در سیستم های استریو با قدرت بالا ، تئاترهای خانگی و تجهیزات صوتی حرفه ای یافت می شود.

تنظیم کننده های ولتاژ

IRF3205 تحویل قدرت پایدار در مدارهای تنظیم کننده ولتاژ را تضمین می کند.این ولتاژ خروجی ثابت را حفظ می کند ، حتی در صورت نوسانات در ولتاژ ورودی یا تغییر در بار ، که به ویژه در منبع تغذیه و سیستم های شارژ باتری مفید است.

رانندگان LED

در مدارهای درایور LED ، IRF3205 با روشن کردن سریع و خاموش جریان ، کنترل دقیق روشنایی LED را امکان پذیر می کند.این امر باعث می شود که این گزینه برای برنامه هایی مانند روشنایی معماری ، نورپردازی و صفحه نمایش ، یک انتخاب عالی باشد.

کنترل کننده های شارژ خورشیدی

IRF3205 همچنین در کنترل کننده های شارژ خورشیدی استفاده می شود ، جایی که شارژ باتری را از پانل های خورشیدی تنظیم می کند.این امر به اطمینان از انتقال انرژی کارآمد در حین محافظت از باتری از شارژ بیش از حد یا تخلیه عمیق کمک می کند.این امر آن را به یک مؤلفه قابل اعتماد برای سیستم های انرژی تجدید پذیر تبدیل می کند.

معادل های IRF3205 MOSFET

یافتن جایگزینی دقیق برای MOSFET IRF3205 به دلیل مشخصات مختلف و در دسترس بودن می تواند چالش برانگیز باشد.با این حال ، گزینه های مختلفی وجود دارد که ویژگی های مشابهی را به اشتراک می گذارند و می توانند بر اساس الزامات خاص برنامه شما مورد استفاده قرار گیرند.در زیر لیست مفصلی از معادل های بالقوه آورده شده است:

• IRF1405

IRF1405 یک جایگزین قوی برای IRF3205 است.این مقاومت در برابر مقاومت کم ، رتبه بالایی جریان و رتبه ولتاژ بالا را ارائه می دهد.این امر باعث می شود برای برنامه هایی مانند سیستم های منبع تغذیه ، مدارهای کنترل موتور و سوئیچ های الکترونیکی مناسب باشد.

• IRF3708

گزینه قابل مقایسه دیگر IRF3708 است که ویژگی های مشابه IRF3205 را دارد.این یک رتبه ولتاژ بالا ، مقاومت در برابر کم و قابلیت های عالی در جریان را فراهم می کند و آن را برای مدیریت قدرت در الکترونیک که نیاز به تعویض کارآمد دارند ، ایده آل می کند.

• IRFZ44n

IRFZ44N به دلیل مقاومت در برابر مقاومت کم و توانایی بالایی در جریان شناخته شده است.این می تواند به عنوان جایگزینی در برنامه های کاربردی مانند منبع تغذیه ، سیستم های کنترل حرکتی و درایورهای LED استفاده شود.با این حال ، ممکن است در همه سناریوها یک مسابقه دقیق نباشد.

• IRF3703

IRF3703 یکی دیگر از مدافعان قوی با قابلیت های بالای جریان و ولتاژ است.این ویژگی های بسیاری را با IRF3205 به اشتراک می گذارد ، و این یک انتخاب قابل اعتماد برای مدارهایی است که نیاز به تعویض و کنترل انرژی کارآمد دارند.

• IRFZ46n

مشابه IRF3205 ، IRFZ46N همچنین دارای رتبه ولتاژ بالا ، مقاومت در برابر کم و کنترل جریان عالی است.این امر باعث می شود که جایگزین مناسبی برای برنامه های مختلف الکترونیک برق باشد که در آن به این ویژگی ها مورد نیاز است.

این معادل ها می توانند بر اساس خواسته های خاص پروژه شما ، مانند ولتاژ و نیازهای فعلی ، برای اطمینان از عملکرد بهینه انتخاب شوند.

پایان

MOSFET IRF3205 به دلیل کارآیی ، قابلیت اطمینان و تطبیق پذیری آن در الکترونیک برق شناخته شده است.این ماده به طور گسترده در برنامه هایی مانند منبع تغذیه ، سیستم های کنترل حرکتی ، درایورهای LED و تنظیم کننده ولتاژ به دلیل قابلیت ولتاژ بالا ، مقاومت در برابر کم و توانایی رسیدگی به جریان های بزرگ مورد استفاده قرار می گیرد.طراحی آن ایجاد سیستم های الکترونیکی با کارایی بالا که نیاز به تعویض و کنترل قدرت مؤثر دارند ، آسان می کند.IRF3205 نقش مهمی در پیشرفت فناوری و شکل دادن به آینده الکترونیک قدرت دارد.
