دیود 1N4001 چگونه کار می کند و از کجا می توان از آن استفاده کرد؟

دیود 1N4001 یک مؤلفه اصلی و در عین حال گسترده است که به طور گسترده استفاده می شود.این جریان را تنها در یک جهت به جریان می دهد و از آسیب به قسمت های حساس یک مدار جلوگیری می کند.در این مقاله ، شما در مورد ویژگی های 1N4001 ، کاربردهای مشترک آن و اینکه چگونه می تواند به محافظت و تنظیم جریان فعلی در دستگاه های الکترونیکی کمک کند ، خواهید آموخت.این که آیا شما روی مدارهای ساده یا پروژه های پیشرفته تری کار می کنید ، درک این دیود می تواند تفاوت بزرگی در ادامه کار شما ایجاد کند.

کاتالوگ

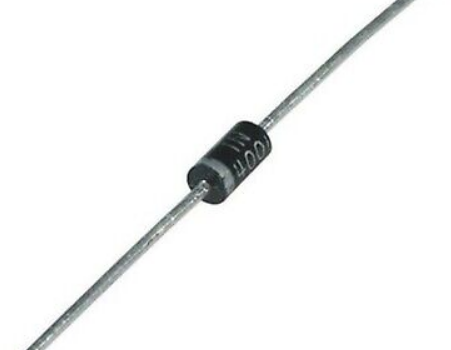

نمای کلی 1N4001

در 1N4001 یک دیود است که اجازه می دهد جریان فقط در یک جهت جریان یابد.به عبارت ساده تر ، این بدان معنی است که جریان همیشه باید از آند به کاتد حرکت کند.برای کمک به شما در شناسایی کاتد ، یک نوار خاکستری را که بر روی مؤلفه مشخص شده است ، مشاهده خواهید کرد.

این دیود می تواند حداکثر 1 آمپر (الف) جریان را کنترل کند ، اما می تواند جریان های اوج را به اندازه 30A مدیریت کند.به همین دلیل می توانید از 1N4001 در مدارهایی که جریان زیر 1A است استفاده کنید.جریان معکوس ، که مقدار کمی از جریان است که در جهت مخالف جریان می یابد ، فقط 5 میکروپر (UA) است - یک مقدار بسیار کوچک.دیود همچنین می تواند ولتاژ معکوس تا 50 ولت (V) را تحمل کند.

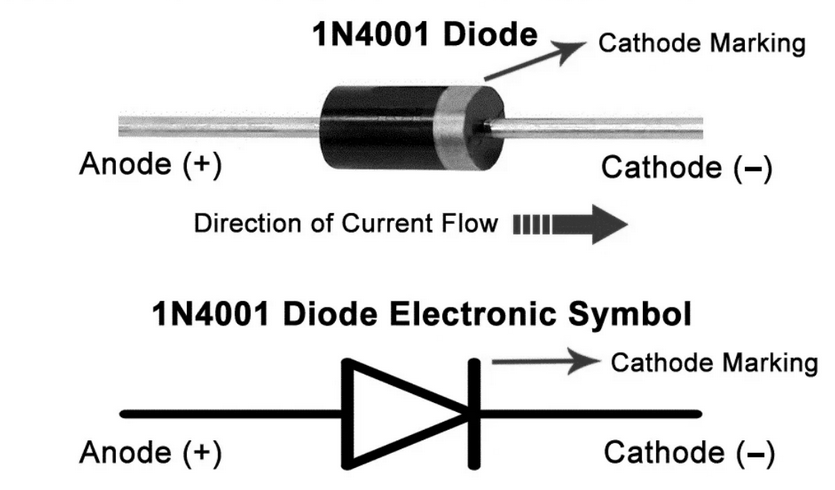

1N4001 pinout

شماره پین	نام پین	شرح
1	آنه	جریان همیشه از طریق آند وارد می شود
2	کاتب	جریان همیشه از طریق کاتد خارج می شود

طراحی 1N4001 CAD

نماد

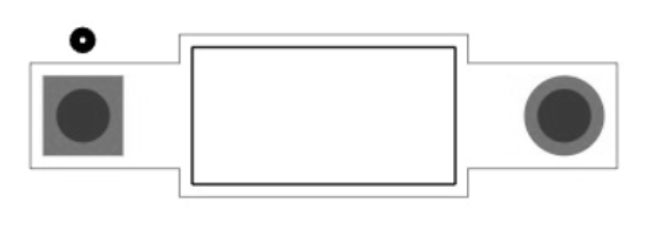

ردپای

ویژگی های کلیدی 1N4001

جریان متوسط ​​به جلو

دیود 1N4001 می تواند جریان ثابت تا 1 آمپر (A) را حمل کند.این بدان معناست که در استفاده معمولی ، می تواند جریان برق در این سطح را بدون هیچ مشکلی اداره کند.

دست زدن به اوج فعلی

در شرایطی که ممکن است سنبله های مختصری از جریان وجود داشته باشد ، دیود می تواند در برابر قله های حداکثر 30a مقاومت کند.این سنبله ها پشت سر هم هستند و دیود ساخته شده است تا بدون آسیب دیدن آنها را اداره کند.

جریان معکوس

جریان معکوس این دیود بسیار کم است - فقط 5 میکروارپر (UA).این بدان معنی است که اگر جریان جریان در جهت مخالف (که شما نمی خواهید) جریان یابد ، آنقدر کوچک است که به سختی قابل توجه است.

RMS ولتاژ معکوس

1N4001 دارای میانگین مربع مربع (RMS) امتیاز ولتاژ معکوس 35 ولت (V) است.این یک اندازه گیری از حداکثر ولتاژ معکوس است که دیود به طور مرتب می تواند از آن استفاده کند.

ولتاژ معکوس اوج

دیود می تواند ولتاژ معکوس اوج تا 50 ولت را تحمل کند.این بدان معنی است که می تواند سنبله های ناگهانی را در ولتاژ در جهت مخالف بدون شکست تحمل کند.

بسته بندی 41

1N4001 در یک بسته DO-41 موجود است که یک نوع استاندارد بسته بندی برای دیود ها است.این بسته معمولاً مورد استفاده قرار می گیرد و امکان ادغام آسان در مدارها را فراهم می کند.

مشخصات فنی 1N4001

1N4001 از نیمه هادی شامل مشخصات فنی ، ویژگی ها ، پارامترها و قطعات قابل مقایسه ای است که مشخصات مشابهی را با مدل نیمه هادی 1N4001 به اشتراک می گذارند.

نوع	پارامتر
وضعیت چرخه عمر	آخرین محموله ها (آخرین به روز شده: 2 روز پیش)
با آبکاری تماس بگیرید	قلع
سوار شدن	از طریق سوراخ
نوع نصب	از طریق سوراخ
بسته / مورد	do-204al ، do-41 ، محوری
تعداد پین	2
بسته دستگاه تأمین کننده	do-204al (do-41)
وزن	245mg
بسته بندی	نوار و حلقه (TR)
منتشر شده	سال 1998
وضعیت جزئی	منسوخ
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
حداکثر دمای کار	175 درجه سانتیگراد
حداقل دمای کار	-55 درجه سانتیگراد
خازن	15pf
ولتاژ - دارای امتیاز DC	50 ولت
رتبه فعلی	1a
شماره قسمت پایه	1N4001
قطبش	استاندارد
پیکربندی عناصر	مجرد
سرعت	بازیابی استاندارد> 500ns ،> 200mA (IO)
نوع دیود	استاندارد
جریان - نشت معکوس @ VR	5μa @ 50V
اتلاف قدرت	3 وات
جریان خروجی	1a
ولتاژ - جلو (VF) (حداکثر) @ اگر	1.1v @ 1a
جریان	1a
دمای عملیاتی - محل اتصال	-55 درجه سانتیگراد ~ 175 درجه سانتیگراد
جریان حداکثر جریان	30a
ولتاژ - DC معکوس (VR) (حداکثر)	50 ولت
جریان - متوسط ​​اصلاح شده (IO)	1a
ولتاژ رو به جلو	1.1 ولت
ولتاژ معکوس حداکثر (DC)	50 ولت
جریان اصلاح شده متوسط	1a
جریان معکوس اوج	5μA
حداکثر ولتاژ معکوس تکراری (VRRM)	50 ولت
CAPACITANCE @ VR ، F	15pf @ 4V 1MHz
اوج جریان افزایش غیر تکراری	30a
ولتاژ معکوس	50 ولت
Max Forward Surge جریان (IFSM)	30a
قطر	2.72 میلی متر
قد	5.2 میلی متر
طول	5.2 میلی متر
عرض	6.35 میلی متر
رسیدن به SVHC	بدون SVHC
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS
بدون رهبری	بدون رهبری

کاربردهای متداول 1N4001

جلوگیری از قطبیت معکوس

یکی از استفاده های متداول از دیود 1N4001 محافظت از مدارها در برابر قطبیت معکوس است.اگر شخصی به طور تصادفی یک منبع تغذیه را به روش اشتباه متصل کند ، این دیود از جریان معکوس جریان جلوگیری می کند ، که می تواند به جلوگیری از آسیب رساندن به سایر اجزای موجود در مدار کمک کند.

یکسو کننده (موج نیمه و موج کامل)

1N4001 همچنین در مدارهای یکسو کننده استفاده می شود که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده اند.در اصلاح نیمه موج ، فقط نیمی از سیگنال AC از طریق مجاز است ، در حالی که در تصحیح کامل موج ، کل سیگنال تبدیل می شود.دیود نقش مهمی در اطمینان از جریان جریان فقط در جهت مورد نظر دارد.

دستگاه حفاظت

1N4001 می تواند به عنوان یک وسیله حفاظت در برنامه های مختلف عمل کند.به عنوان مثال ، می تواند با مسدود کردن هرگونه جریان معکوس که در غیر این صورت ممکن است باعث آسیب شود ، از قسمت های حساس یک مدار محافظت کند.

تنظیم جریان فعلی

در بعضی از مدارها ، کنترل جریان جریان مهم است و 1N4001 می تواند به آن کمک کند.این اطمینان حاصل می کند که جریان در جهت درست جریان می یابد و میزان عبور جریان را از طریق آن تنظیم می کند.

گزینه های جایگزینی 1N4001

• 1N4148

• 1N4733a

• 1N5408

• 1N5822

• دیودهای زنر

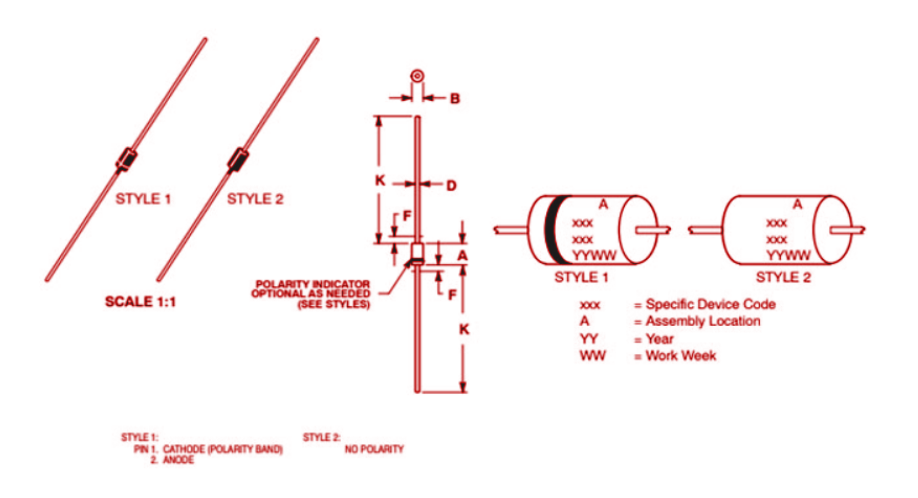

اندازه و ابعاد بسته 1N4001

خصوصیات مکانیکی 1N4001

مورد

این دیود در یک مورد با اپوکسی-قالب قرار می گیرد که محافظت و دوام را فراهم می کند.این نوع مورد به محافظت از دیود از آسیب های خارجی کمک می کند و آن را با اطمینان قابل اطمینان نگه می دارد.

وزن

وزن 1N4001 تقریباً 0.4 گرم است.این باعث می شود سبک وزن شود ، که هنگام طراحی مدارهای جمع و جور یا محدود به فضا ایده آل است.

پایان مقاوم در برابر خوردگی

سطوح خارجی دیود مقاوم در برابر خوردگی است ، که تضمین می کند که حتی در صورت قرار گرفتن در معرض شرایطی که در غیر این صورت ممکن است باعث سایش یا تخریب شود ، عملکردی باقی می ماند.علاوه بر این ، سرب های ترمینال به گونه ای طراحی شده اند که به راحتی قابل جمع شدن باشند و امکان مونتاژ صاف را فراهم می کنند.

دمای لحیم کاری

هنگام لحیم کاری 1N4001 در جای خود ، می تواند دمای حداکثر 260 درجه سانتیگراد را به مدت 10 ثانیه تحمل کند.توصیه می شود روند لحیم کاری را به این مدت حفظ کنید تا از گرمای بیش از حد و آسیب رساندن به دیود جلوگیری کنید.هنگام لحیم کاری ، حتماً فاصله حدود 1/16 اینچ از این پرونده را حفظ کنید.

علامت قطبی

برای کمک به شما در شناسایی جهت گیری صحیح برای نصب ، کاتد دیود به وضوح با یک باند قطبی مشخص شده است.این امر می توان دانست که جریان باید از چه جهت جریان داشته باشد و از عملکرد مناسب در مدار شما اطمینان حاصل کند.

اطلاعات تولید کننده برای 1N4001

1N4001 توسط نیمه هادی تولید می شود ، شرکتی که بر ایجاد فناوری های صرفه جویی در مصرف انرژی تمرکز دارد.در نیمه هادی راه حل هایی را ارائه می دهد که با ارائه طیف گسترده ای از محصولات ، از مدیریت قدرت و سیگنال گرفته تا منطق و راه حل های سفارشی ، به کاهش مصرف انرژی جهانی کمک می کند.محصولات آنها را می توان در صنایعی مانند خودرو ، ارتباطات ، محاسبات ، الکترونیک مصرفی ، صنعتی ، روشنایی LED ، تجهیزات پزشکی ، نظامی/هوافضا و منبع تغذیه یافت.

برگه داده PDF

برگه های داده 1N4001:

1N4001.pdf

سوالات متداول [سؤالات متداول]

1. تفاوت بین 1N4001 و 1N4007 چیست؟

تفاوت اصلی توانایی آنها در رسیدگی به ولتاژ معکوس است.1N4001 می تواند تا 50 ولت را تحمل کند ، در حالی که 1N4007 می تواند تا 1000 ولت را تحمل کند.اگر نیاز ولتاژ معکوس بیشتر باشد ، می توان از 1N4007 به جای هر دیود از 1N4001 تا 1N4006 استفاده کرد.

2. چه گزینه های بسته بندی برای 1N4001 در دسترس است؟

1N4001 در انواع مختلف بسته بندی از جمله گزینه های پلاگین مستقیم مانند DO-41 و DO-27 (که به عنوان 1N4001 مشخص شده است) و همچنین بسته های سطح سطح مانند SOD-323 ، SOD123 و SMA (که معمولاً به عنوان M1 مشخص می شوند) ارائه می شود.

3. چگونه می توانید بگویید که کدام طرف از دیود 1N4001 مثبت است و کدام یک منفی است؟

برای یافتن طرفهای مثبت و منفی ، از یک مجموعه مولتی متر در حالت مقاومت استفاده کنید.تست را به دیود وصل کنید.اگر جریان جریان باشد ، سرب مثبت مولتی متر به آند (سمت مثبت) وصل می شود.اگر جریان جاری نشود ، سرب مثبت به کاتد (سمت منفی) متصل می شود.
