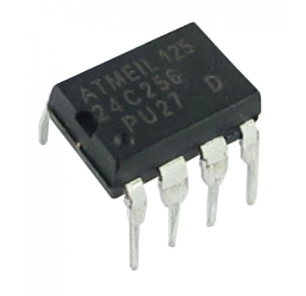

راهنمای AT24C256 EEPROM: Pinout ، Datasheet و آدرس دهی حافظه

EEPROM AT24C256 به عنوان یک مؤلفه حافظه سریال دو سیم قابل اعتماد و متنوع است و 256 کیلوبیت ذخیره سازی را برای پشتیبانی از کارهای مختلف حفظ داده های الکترونیکی ارائه می دهد.در این مقاله یک راهنمای جامع برای AT24C256 ارائه شده است ، که شامل برگه داده ، پیکربندی پین و مکانیسم های آدرس دهی منحصر به فرد آن است.ما همچنین سازگاری آن را با میکروکنترلرهای آردوینو کشف خواهیم کرد.به ما بپیوندید زیرا ما به ویژگی های فنی این EEPROM ، پتانسیل آن برای گسترش حافظه و کاربردهای عملی آن در مناظر متنوع فن آوری می پردازیم.این که آیا می خواهید ورود به سیستم داده ها ، ذخیره سازی ساده و یا امنیت داده های خود را تقویت کنید ، AT24C256 چیزهای زیادی برای ارائه دارد.

کاتالوگ

نمای کلی از EEPROM AT24C256

در AT24C256 EEPROM یک مؤلفه حافظه 8 پین چند منظوره و قابل اعتماد با ظرفیت ذخیره سازی چشمگیر 32 Kbytes است.این داده ها به طور موثری داده ها را حفظ می کند و حتی در صورت از بین رفتن برق ، مشابه عملکرد یک درایو USB ، اطلاعات را حفظ می کند.این ویژگی ، ذخیره سازی داده های ایمن را تضمین می کند ، بدون توجه به وقفه های قدرت ، یک نقطه مرجع ثابت را فراهم می کند.توانایی آن در پشتیبانی از به روزرسانی و بازیابی داده ها ، آن را برای برنامه های مختلف ، به ویژه در محیط هایی که خواستار اصلاح داده های مکرر هستند ، مناسب می کند.

AT24C256 با یک براکت ولتاژ 1.7 ولت تا 5.5 ولت عمل می کند ، با هر دو سیستم 3.3 ولت و 5 ولت هماهنگ می شود و استفاده از آن را در مناظر فن آوری متنوع غنی می کند.این سازگاری ، ترکیب صاف خود را در محیط های الکترونیکی متنوع ، از وسایل خانگی گرفته تا سیستم های تنظیم صنعتی ، که در آن چنین انعطاف پذیری می تواند باعث تقویت اثربخشی دستگاه شود ، تسهیل می کند.به عنوان مثال ، شما اغلب می توانید در این صفت ارزش پیدا کنید زیرا در ساخت محصولات ساده و بدون ضرورت تغییرات متعدد اجزای کمک می کند.

EEPROM AT24C256 اجازه می دهد تا حداکثر 8 EEPROM های مشابه را به صورت سری وصل کنید و ذخیره سازی گسترده ای را برای مقابله با مجموعه داده های بزرگتر یا افزایش تقاضای شما فراهم می کند.این قابلیت گسترش در زمینه هایی مانند ورود به سیستم در تحقیقات علمی یا ذخیره گسترده پارامتر در ارتباطات ، فوق العاده مفید است.در شرایط عملی ، شما می توانید از این توانایی برای دستیابی به ظرفیت داده بالا بدون قربانی کردن عملکرد سیستم یا ردپای فیزیکی استفاده کنید.

پیکربندی پین

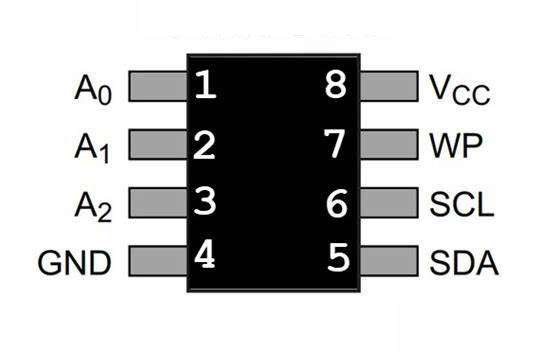

پین	نام پین	شرح
1	A0	تراشه قابل تنظیم کاربر را انتخاب کنید
2	A1	تراشه قابل تنظیم کاربر را انتخاب کنید
3	NC	هیچ ارتباطی
4	GND	سنجاق
5	SDA	پین داده های سریال
6	شبه	پین ساعت سریال
7	WP	Protect Pin را بنویسید
8	VCC	پین منبع تغذیه

منابع CAD

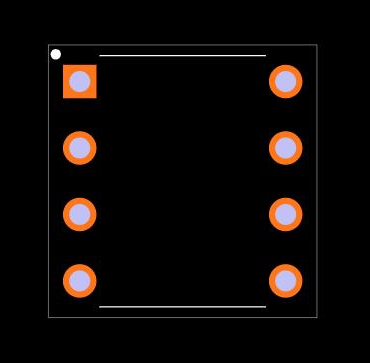

ردپای

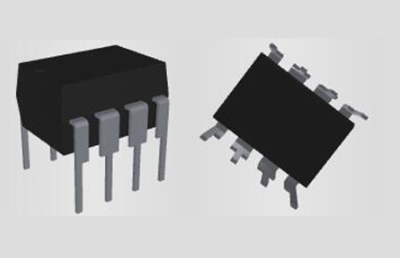

تجسم سه بعدی

مشخصات فنی

فناوری میکروچیپ AT24C256B-PU مشخصات و ویژگی ها.

نوع	پارامتر
سوار شدن	از طریق سوراخ
نوع نصب	از طریق سوراخ
بسته / مورد	8-DIP (0.300 ، 7.62 میلی متر)
تعداد پین	8
بسته دستگاه تأمین کننده	8-PDIP
انواع حافظه	غیر فرار
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد TA
بسته بندی	لوله
منتشر شده	1997
وضعیت جزئی	منسوخ
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
حداکثر دمای کار	85 درجه سانتیگراد
حداقل دمای کار	-40 درجه سانتیگراد
ولتاژ - عرضه	1.8V ~ 5.5 ولت
بسامد	1 مگاهرتز
شماره قسمت پایه	AT24C256
رابط	2 سیم ، i2c ، سریال
حداکثر ولتاژ عرضه	5.5 ولت
حداقل ولتاژ تأمین	1.8 ولت
اندازه حافظه	256kb (32k x 8)
عرضه اسمی	3 میلی آمپر
بسامد ساعت	1 مگاهرتز
زمان دسترسی	550n
قالب حافظه	مروارید
رابط حافظه	I2C
نوشتن زمان چرخه - کلمه ، صفحه	5 دقیقه
تراکم	256 کیلوبایت
حداکثر	400 کیلوهرتز
رسیدن به SVHC	بدون SVHC
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS3

ویژگی

نشان	شرح
عمل ولتاژ	عملکرد ولتاژ پایین و ولتاژ استاندارد: 1.8 ولت (VCC = 1.8V تا 5.5V)
سازمان	داخلی به عنوان 32،768 x 8 سازماندهی شده است
رابط	رابط سریال دو سیم
سرکوب سر و صدا	ماشه اشمیت با ورودی های فیلتر شده برای سر و صدا سرکوب
پروتکل انتقال داده	پروتکل انتقال داده های دو طرفه
سازگاری سرعت	1 مگاهرتز (5.0 ولت ، 2.7 ولت ، 2.5 ولت) ، 400 کیلوهرتز (1.8 ولت)
محافظت از آن را بنویسید	برای داده های سخت افزاری و نرم افزاری پین محافظت کنید حفاظت
حالت نوشتن صفحه	حالت نوشتن صفحه 64 بایت (صفحه جزئی می نویسد مجاز است)
زمان چرخه را بنویسید	چرخه نوشتن خود به ثمر (5 میلی ثانیه حداکثر)
قابلیت اطمینان	استقامت: یک میلیون چرخه نوشتن
	حفظ داده ها: 40 سال
انطباق محیط زیست	دستگاه های بدون سرب/هالوژن موجود است
گزینه های بسته بندی	8-LEAD JEDEC PDIP ، JEDEC SOIC ، EIAJ SOIC ، فوق العاده نازک بسته آرایه کوچک (SAP) ، TSSOP و DBGA2
فروش	فرم ویفر ، بسته وافل ، و ویفرها

کاربردهای متنوع AT24C256 EEPROM

ورود داده ها

EEPROM AT24C256 اغلب در سیستم هایی برای ورود به سیستم استفاده می کند و ذخیره سازی قوی را فراهم می کند که قابلیت اطمینان داده ها به خطر نمی افتد.با وجود ویژگی غیر فرار ، داده ها در میان اختلالات قدرت دست نخورده باقی می ماند و هنگام مستند سازی شرایط محیطی حساس به زمان مانند دما و رطوبت ، بسیار ارزشمند است.شما می توانید به طور متفکرانه تنظیمات را برای ضبط و ایمن کردن اطلاعات حسگر به طور منظم ، نمایش سازگاری و تاب آوری EEPROM در برنامه های عملی بسازید.

دستگاه های صوتی

در دستگاه های صوتی - از جمله پخش کننده های صوتی دیجیتال و سمعک ها - EEPROM AT24C256 نقش مهمی در حفظ مشخصات و تنظیمات پیکربندی دارد.توانایی آن در حفظ داده ها بدون برق باعث می شود این وسایل تنظیمات شخصی را حفظ کنند و تعامل بدون درز را حتی پس از چرخه برق ارائه دهند.این سیستم عامل به طرز ماهرانه ای تنظیم شده است و هم اثربخشی عملیات خواندن و نوشتن و هم پشتیبانی از عملکرد دستگاه ماندگار را تقویت می کند.

راه حل های ذخیره ثانویه

هنگامی که به عنوان یک منبع ذخیره سازی ثانویه استفاده می شود ، EEPROM AT24C256 یک گزینه عملی و جمع و جور برای دستگاه های نیاز به گسترش حافظه متوسط ​​است.این برنامه به سیستم های میکروکنترلر محور کمک می کند تا داده های غیر مهم را مدیریت کنند و حافظه اولیه را برای فرآیندهای فشرده تر رزرو کنند.شما می توانید این سیستم ها را با تمرکز جدی بر روی الگوهای دسترسی به حافظه طراحی کنید و از مدیریت ذخیره سازی کارآمد استفاده کنید تا امید به زندگی از منابع حافظه گسترش یابد.

تجزیه و تحلیل داده ها

شامل تجزیه و تحلیل داده های پیشرفته ، بیشتر در دستگاه های قابل حمل یا لبه ، EEPROM AT24C256 به عنوان ذخیره کمکی برای داده ها و پارامترهای انتقالی عمل می کند.رابط کاربری ساده آن ، ترکیب را در چارچوب های تحلیلی ساده می کند و امکان استقرار الگوریتم سوئیفت را فراهم می کند ، که برای دسترسی به ضرایب ذخیره شده یا سوابق تاریخی استفاده می شود.شما می توانید تأثیر تحول آمیز آن را در تقویت راندمان محاسباتی مشاهده کنید ، و گاهی اوقات باز کردن پیشرفت های قابل توجه را باز کنید.

حافظه اضافی نیاز دارد

در سناریوهایی که معماری سیستم خواستار افزایش حافظه برای تقویت عملکرد است ، EEPROM AT24C256 یک خیابان مقرون به صرفه را ارائه می دهد.این بیشتر برای سیستم های تعبیه شده با فضاهای تخته تنگ یا بودجه محدود برای گزینه های مناسب تر مفید است.شما اغلب می توانید از این EEPROM برای تقویت توانایی بدون طراحی مجدد اصلی استفاده کنید ، و این نشان دهنده کاربرد عملی آن در پیمایش پیچیدگی های طراحی و ارتقاء مهارت های فناوری است.این استراتژی ها نقش برجسته EEPROM در تکامل الکترونیک مدرن را برجسته می کند.

معادل ها

• 24lc512

طرف دیگر

• 24c04

• 24lc1026

• 25lc040

• 24c32

تعامل بهینه با EEPROM AT24C256

پیکربندی ارتباط I2C

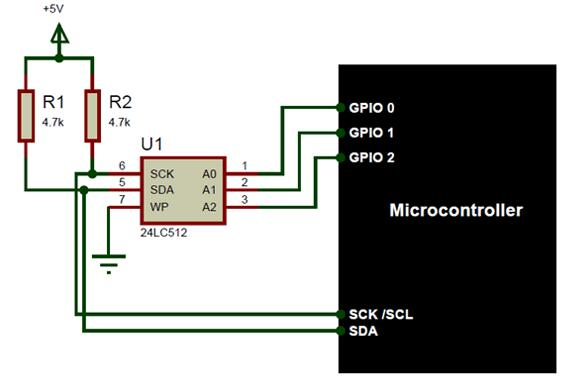

استفاده از EEPROM AT24C256 به طور کامل شامل اولیه سازی یک کانال ارتباطی I2C قابل اعتماد است.نمودارهای اتصال به عنوان راهنماهای اصلی عمل می کنند و سیم کشی دقیق پین های SCK و SDA را به میکروکنترلر خود هدایت می کنند.ادغام مقاومتهای مناسب برای کشش باعث افزایش قابلیت اطمینان و مقاومت در برابر این خطوط می شود و به جلوگیری از مشکلات داده به دلیل تداخل کمک می کند.فرآیند تركیب مقادیر مقاومت برای مطابقت با نیازهای مدار می تواند به طور قابل ملاحظه ای تمامیت سیگنال را تقویت كند و باعث ایجاد جریان داده ایمن شود.

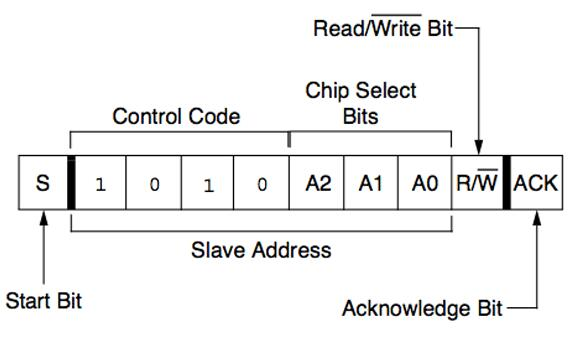

پرداختن به چندین eeproms

وظیفه رسیدگی به اهمیت در هنگام هماهنگی بسیاری از واحدهای EEPROM.با پیکربندی پین های آدرس A0 ، A1 و A2 ، هر واحد یک هویت منحصر به فرد دریافت می کند و به میکروکنترلر اجازه می دهد تا چندین دستگاه را به راحتی حرکت دهد و از درگیری های ارتباطی خودداری کند.برنامه ریزی استراتژیک تنظیم آدرس در مرحله طراحی سخت افزار می تواند گسترش های آینده را کاهش دهد ، چالش های مقیاس پذیری پروژه را کاهش دهد و ارتقاء سیستم را تسهیل کند.

حفظ امنیت و یکپارچگی داده

عملکرد Writ Protect در AT24C256 از اطلاعات حساس در برابر تغییرات غیرمجاز محافظت می کند.فعال کردن این کنترل ، داده های جدی را تضمین می کند ، در درجه اول در سناریوهایی که یکپارچگی داده ها مورد توجه قابل توجهی قرار دارند.شروع این ویژگی های امنیتی در مراحل طراحی می تواند خطرات احتمالی را کاهش دهد و استحکام سیستم را تقویت کند.علاوه بر این ، برنامه های کاربردی نشان می دهد که ترکیب محافظت از سخت افزار با پروتکل های امنیتی نرم افزار ، یک دفاع قوی را تدوین می کند و از ایمنی جامع داده ها اطمینان حاصل می کند.

اجرای کارآمد انتقال داده ها

دقت در برنامه نویسی آدرس ثبت نام برای عملیات انتقال داده های صاف مهم است و باعث می شود خواندن و نوشتن قابل اعتماد ضمن به حداقل رساندن خطاها باشد.درک چارچوب آدرس دهی دستگاه همراه با تمرین برنامه نویسی دستی در حداکثر رساندن قابلیت های EEPROM فعال است.علاوه بر این ، تبادل بینش یا تاکتیک در پیکربندی این رجیسترها می تواند به یک طراحی پیشرفته و منسجم در پروژه های تیم گرا منجر شود.

ملاحظات طراحی مدار برای EEPROM AT24C256

خطوط SCK و SDA از EEPROM AT24C256 را به پین ​​های میکروکنترلر مناسب وصل کنید ، و مطمئن شوید که مقاومت های مناسب کشش را در خود جای داده است.این مقاومتها در حفظ خطوط اتوبوس i2c در حالت پایدار و پیش فرض بالا ، کاهش تداخل نویز و بهبود یکپارچگی سیگنال مؤثر هستند.در محیط هایی که مستعد تداخل الکترومغناطیسی هستند ، حفظ ارتباط پایدار در این خطوط برای انتقال داده های قابل اعتماد مفید می شود.

پین های آدرس A0 ، A1 و A2 به طور قابل توجهی بر انتخاب تراشه های EEPROM فردی تأثیر می گذارد.در سیستم هایی که به EEPROM های متعدد نیاز دارند ، این پین ها با تنظیم تنظیمات آدرس مجزا ، انتخاب منحصر به فرد هر تراشه را امکان پذیر می کنند.این امر ادغام یکپارچه چندین دستگاه را تسهیل می کند.اجتناب از خطاهای داده در طرح های مدار متراکم برای جلوگیری از دسترسی غیر عمدی به تراشه های نادرست ، نیاز به تکالیف آدرس منحصر به فرد دارد ، نگرانی که اغلب در طرح های پیچیده سیستم مشاهده می شود.

پین محافظت از نوشتن به عنوان یک اقدام احتیاطی برای EEPROM عمل می کند.درگیر این پین می تواند داده ها را به طور ایمن قفل کند ، و می تواند نامه های ناخواسته را مسدود کند و از اطلاعات ذخیره شده محافظت کند.این ویژگی به ویژه در سیستمهایی که حفظ یکپارچگی داده ها جدی است ، اثبات می شود ، زیرا تغییرات ناخواسته می تواند منجر به خرابی سیستم یا از دست دادن داده ها شود.تعامل با EEPROM AT24C256 شامل استفاده از آدرس های ثبت نام برای مدیریت دقیق خواندن یا نوشتن وظایف یک بایت در یک زمان است.با دسترسی به روشهای رو به رو به ثبت نام ها ، می توانید عملیات داده های کارآمد را انجام دهید.طراحی مدار حرفه ای بر این ارتباط ساختار یافته تأکید می کند تا از عملکرد دستگاه ها در پارامترهای پیش بینی شده اطمینان حاصل شود و خطاهای بالقوه کنترل داده ها را به حداقل برساند.

بعد
