GAL20V8B-15LJN: ویژگی ها ، pinout ، برنامه ها و راهنمای برنامه نویسی

GAL20V8B-15LJN یک دستگاه برجسته است که برای بسیاری از کارهای دیجیتال طراحی شده است.این راهنما با تمرکز بر انعطاف پذیری و عملکرد قوی آن در کاربردهای مختلف از کنترل کننده ماشین های تا نیروگاه های روزمره ، از نزدیک به آنچه GAL20V8B-15LJN می تواند انجام دهد ، نگاه می کند.ما ویژگی های اصلی آن ، نحوه تنظیم آن و نحوه برنامه ریزی آن را پوشش خواهیم داد و یک نمای واضح را برای هر کسی که به دنبال استفاده از راه حل های منطق پیشرفته در پروژه های خود است ، ارائه می دهیم.

کاتالوگ

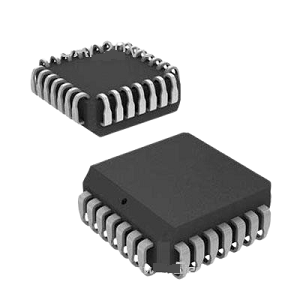

توضیحات GAL20V8B-15LJN

در Gal20v8b-15ljn از نیمه هادی شبکه مشبک در خانواده دستگاه GAL® 20V8 برجسته است که به دلیل کارآیی و عملکرد پر سرعت آن شناخته شده است.این مدل با استفاده از فناوری E2CMOS طراحی شده است که ضمن حفظ عملکرد بالا ، برای مصرف کم مصرف جشن می گیرد.در درجه اول در برنامه های منطق دیجیتال مانند رمزگشایی آدرس ، رابط دستگاه و جایگزینی منطق مورد استفاده قرار می گیرد ، GAL20V8B-15LJN همه کاره و برای طیف گسترده ای از برنامه های منطق قابل برنامه ریزی مناسب است.GAL20V8B-15LJN شامل پیکربندی 8 ماکروسل ، حداکثر فرکانس عملیاتی 62.5 مگاهرتز و تأخیر انتشار تنها 15 نانو ثانیه ، اطمینان از عملکرد سریع و قابل اعتماد است.این دستگاه بر روی یک منبع تغذیه استاندارد 5 ولت کار می کند و در یک بسته 28 پین PLCC (حامل تراشه سرب پلاستیک) قرار می گیرد.

اگر به دنبال یک راه حل منطقی قابل برنامه ریزی قابل اعتماد و کارآمد هستید ، GAL20V8B-15LJN یک انتخاب عالی است.برای ارائه عملکرد قوی ساخته شده است ، و آن را به گزینه ای هوشمندانه برای مشاغل با هدف ارتقاء فناوری آنها تبدیل می کند.اگر در حال بررسی یک سفارش فله هستید ، این یک فرصت مناسب برای بهینه سازی برنامه های خود و استفاده بیشتر از زیرساخت های خود است.

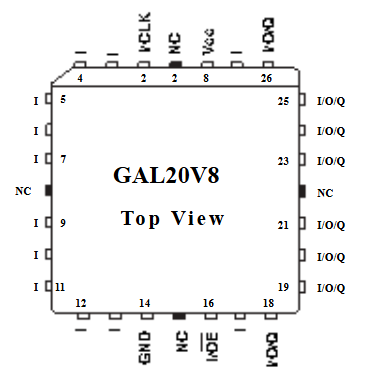

پیکربندی پین GAL20V8B-15LJN

در Gal20v8b-15ljn است منطق آرایه عمومی (GAL) دستگاه ، یک دستگاه منطق قابل برنامه ریزی که در برنامه های مختلف منطق دیجیتال استفاده می شود.در پیکربندی پین دنبال می کند طرح بسته بندی دو خطی 24 پین (DIP) طرح بندی، با ورودی ها ، خروجی ها و پین های کنترل به وضوح تعریف شده است.

در سمت چپ از نمودار (پین های 1-12) ، ما در درجه اول پین های ورودی (i) را مشاهده می کنیم که به دستگاه اجازه می دهد سیگنال هایی را از مدارهای خارجی دریافت کند.پین 1 و چند پین دیگر (5 ، 7 ، 9 و 11) به عنوان ورودی (I) تعیین شده اند.پین 6 و 22 NC مشخص شده اند (بدون اتصال) ، به این معنی که آنها به صورت الکتریکی به مدار داخلی متصل نیستند.پین GND (زمین) در پین 12 قرار دارد و به عنوان ولتاژ مرجع برای دستگاه خدمت می کند.

در سمت راست (پین های 13-24) ، ما پین های ورودی/خروجی (I/O) داریم که بسته به منطق برنامه ریزی شده به عنوان ورودی یا خروجی قابل تنظیم هستند.این پین های I/O (18 ، 19 ، 21 ، 23 ، 25 و 26) اتصال انعطاف پذیر را ارائه می دهند.پین حالت (پین 15) برای تعریف حالت کار دستگاه ، و پین VCC (منبع تغذیه) در پین 24 ولتاژ لازم را برای عملکرد مناسب فراهم می کند.

در بالا از بین دستگاه ، سیگنال های کنترل اضافی از جمله MCLK (Master Clock ، Pin 2) و پین های اضافی NC وجود دارد.Pinout of GAL20V8B امکان طراحی منطق دیجیتال کارآمد را فراهم می کند ، و آن را به عنوان یک مؤلفه گسترده در مدارهای منطق قابل برنامه ریزی تبدیل می کند.

مدل های CAD GAL20V8B-15LJN

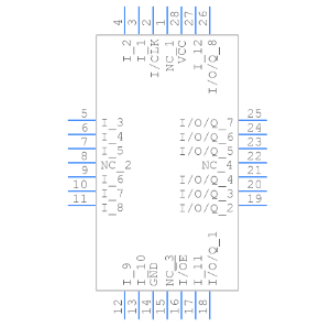

نماد GAL20V8B-15LJN

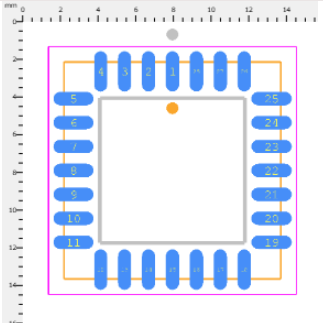

ردپای GAL20V8B-15LJN

ویژگی های GAL20V8B-15LJN

• تأخیر انتشار: GAL20V8B-15LJN دارای حداکثر تأخیر در انتشار 15 نانو ثانیه است ، به این معنی که می تواند انتقال سریع سیگنال را انجام دهد و در برنامه های حساس به زمان کارآمد باشد.

• فرکانس عملیاتی: این حداکثر از فرکانس عملیاتی 62.5 مگاهرتز پشتیبانی می کند و پردازش سریع و پاسخگویی در مدارهای منطق پیچیده دیجیتال را تسهیل می کند.

• مصرف کم مصرف: این دستگاه از فناوری E2CMOS ، نوعی CMOS که بر بهره وری انرژی تأکید می کند ، استفاده می کند.این فناوری تضمین می کند که GAL20V8B-15LJN از قدرت کمتری استفاده می کند ، و آن را برای کاربردهایی که در آن به کارآیی انرژی نیاز است بدون قربانی کردن عملکرد ، ایده آل می کند.

• فناوری سلول E2 قابل برنامه ریزی: GAL20V8B-15LJN مجهز به سلولهای قابل پاک شدن برقی است و امکان برنامه ریزی مجدد و به روزرسانی توابع منطقی را در صورت لزوم فراهم می کند.این ویژگی انعطاف پذیری و سازگاری بسیار خوبی را در تغییر محیط های سخت افزاری یا به روزرسانی های سیستم فراهم می کند.

• ماکروسل های منطق خروجی همه کاره: این شامل 8 ماکروسل منطق خروجی است که می توانند به صورت جداگانه برای توابع مختلف منطقی برنامه ریزی شوند و این امکان را برای تنظیم دستگاه به نیازهای خاص فراهم می کند.این ماکروسل ها از قطبیت خروجی قابل تنظیم پشتیبانی می کنند و می توانند عملکرد دستگاه های 24 پین PAL را تقلید کنند و GAL20V8B-15LJN را برای طیف وسیعی از برنامه های دیجیتال انتخابی همه کاره ایجاد کنند.

• قابلیت آزمایش پیشرفته: این دستگاه دارای قابلیت تنظیم مجدد و تنظیم مجدد برق برای کلیه رجیسترها است و از تست عملکردی 100 ٪ اطمینان حاصل می کند.این جنبه برای حفظ قابلیت اطمینان و پیش بینی در تنظیمات عملیاتی بسیار عالی است ، به ویژه در مواردی که یکپارچگی و عملکرد سیستم مهم است.

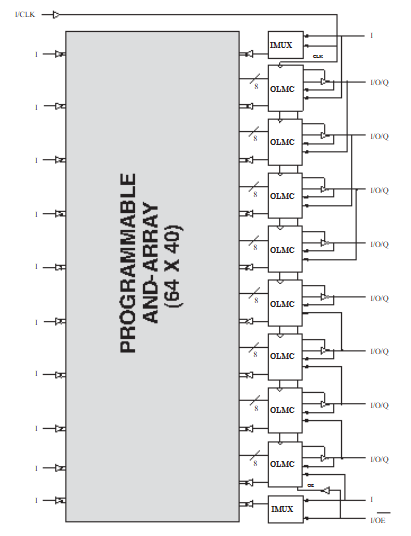

نمودار بلوک GAL20V8B-15LJN

GAL20V8B-15LJN یک دستگاه منطق آرایه عمومی (GAL) است که از یک برنامه ریزی و آرایه قابل برنامه ریزی (64 40 40) تشکیل شده است ، که امکان اجرای منطق انعطاف پذیر را فراهم می کند.نمودار بلوک نمایشی قابل برنامه ریزی و آرایه را نشان می دهد ، که به عنوان موتور منطقی اصلی که در آن ورودی ها و سیگنال های بازخورد منطقی ترکیب می شوند ، نشان می دهد.این ماتریس قابل برنامه ریزی امکان پیکربندی انواع عملکردهای منطقی ترکیبی و پی در پی را فراهم می کند و انعطاف پذیری را در طراحی مدار دیجیتال ارائه می دهد.

در سمت راست نمودار ، OLMC (سلولهای کلان منطق خروجی) قابل مشاهده است که هر یک به خروجی های و آرایه متصل می شوند.این سلولهای ماکرو رفتار پین های خروجی را تعریف می کنند ، خواه آنها به عنوان منطق ترکیبی یا منطق پی در پی با ذخیره سازی فلیپ فلاپ عمل کنند.علاوه بر این ، واحدهای IMUX (ورودی مولتیپلر) مسیریابی سیگنال داخلی را فعال می کنند و باعث افزایش بیشتر برنامه کاربردی دستگاه می شوند.I/OQ (پین های ورودی/خروجی) رابط بین دستگاه و مدارهای خارجی را نشان می دهد و بسته به منطق پیکربندی شده ، امکان ارتباط دو طرفه را فراهم می کند.

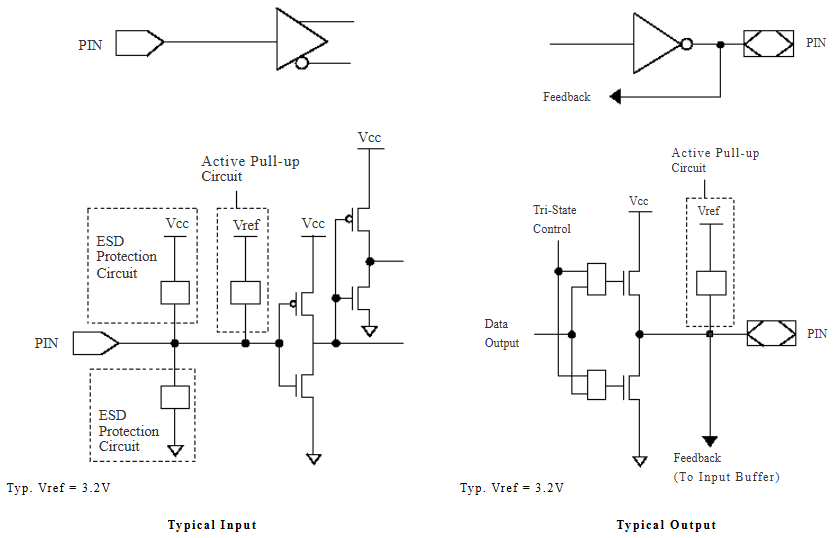

برنامه های معادل ورودی/خروجی

شماتیک های معادل ورودی/خروجی GAL20V8B-15LJN ویژگی های الکتریکی داخلی پین های ورودی و خروجی دستگاه را نشان می دهد.این نقشه ها نشان می دهد که چگونه دستگاه منطق قابل برنامه ریزی (PLD) سیگنال ها را از طریق مدارهای حفاظت ، کشش فعال و مکانیسم های کنترل سه حالته مدیریت می کند و از عملکرد قابل اعتماد در مدارهای دیجیتال اطمینان می دهد.

در ورودی معمولی شماتیک ساختار یک پین ورودی را نشان می دهد ، که شامل مدارهای حفاظت ESD (تخلیه الکترواستاتیک) برای جلوگیری از آسیب ناشی از سنبله های ولتاژ گذرا است.مدار کشش فعال تضمین می کند که پین ​​هنگام عدم حرکت سیگنال خارجی ، سطح منطق مشخصی را حفظ می کند و از حالت های شناور جلوگیری می کند که می تواند باعث رفتار غیرقابل پیش بینی شود.ولتاژ مرجع (VREF = 3.2V) در تعیین آستانه برای تشخیص منطق بالا یا پایین نقش دارد.

در خروجی معمولی شماتیک ساختار خروجی را نشان می دهد ، که شامل یک جفت ترانزیستور فشار فشار است که قابلیت های درایو قوی را برای هر دو حالت منطق بالا و پایین امکان پذیر می کند.یک تابع کنترل سه حالت به پین ​​خروجی اجازه می دهد تا برای طرح های اتوبوس محور که در آن چندین دستگاه دارای یک اتصال یکسان هستند ، یک حالت پرتحرک بالا وارد شود.مسیر بازخورد یک اتصال داخلی به آرایه منطق را فراهم می کند و به دستگاه اجازه می دهد تا وضعیت خروجی را با سایر توابع منطقی نظارت یا همگام سازی کند.یک مدار کشش فعال در صورت لزوم سطح ولتاژ قابل اعتماد را تضمین می کند.

GAL20V8B-15LJN برای برنامه های منطقی با سرعت بالا و با قدرت پایین ، با محافظت از ورودی قوی ، تنظیمات خروجی انعطاف پذیر و مسیرهای بازخورد قابل برنامه ریزی طراحی شده است.این امر باعث می شود که برای طرح های پیچیده دیجیتالی که نیاز به یکپارچگی سیگنال قابل اعتماد و عملیات منطقی قابل تنظیم دارند ، مناسب باشد.

مشخصات GAL20V8B-15LJN

نوع	پارامتر
سازنده	شرکت نیمه هادی شبکه
سری	gal20v8b
بسته بندی	لوله
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	ee pld
زیر شاخه	منطق قابل برنامه ریزی
تعداد ماکروسل	8
حداکثر فرکانس عملیاتی	62.5 مگاهرتز
تأخیر انتشار - حداکثر	15 نانومتر
ولتاژ تأمین عملیاتی	5 ولت
جریان عملیاتی	90 میلی آمپر
ولتاژ عرضه - حداقل	4.75 ولت
ولتاژ تأمین - حداکثر	5.25 ولت
حداقل دمای عملیاتی	0 درجه سانتیگراد
حداکثر دمای عملیاتی	+75 درجه سانتیگراد
نوع نصب	سطح سطح
بسته / مورد	28-LCC (J-Lead)
بسته دستگاه تأمین کننده	28-plcc (11.51x11.51)
شماره محصول پایه	gal20v8
قد	3.68 میلی متر
طول	11.5 میلی متر
عرض	11.5 میلی متر
وزن واحد	0.041719 اونس

برنامه های GAL20V8B-15LJN

سیستم های تعبیه شده

GAL20V8B-15LJN غالباً در سیستم های تعبیه شده مورد استفاده قرار می گیرد که منطق سفارشی به توابع کنترل خاص نیاز دارد.ماهیت قابل برنامه ریزی آن اجازه می دهد تا دستگاه را برای فرآیندهای مختلف تکراری متناسب کند و عملکرد و ادغام با سایر مؤلفه های سیستم را تقویت کند.

سیستم های کنترل دیجیتال

در سیستم های کنترل دیجیتال ، از این PLD برای اجرای منطق پیچیده برای کنترل موتورها ، رابط با سنسورها و پردازش سیگنال ها استفاده می شود.ظرفیت آن برای رسیدگی به منطق کنترل دقیق ، آن را برای برنامه هایی که نیاز به کنترل عملیاتی دقیق و پاسخگویی دارند ، ایده آل می کند.

رابط های ارتباطی

این دستگاه در مدیریت پروتکل های ارتباطی ، رمزگذاری و رمزگشایی داده ها و کنترل دستگاه های دولتی برتری دارد.این یکپارچه با استانداردهای مختلف ارتباطی سازگار است و آن را به یک انتخاب همه کاره برای ارتباطات از راه دور و دستگاه های شبکه تبدیل می کند.

تجهیزات آزمایش و اندازه گیری

برای برنامه های آزمایش و اندازه گیری ، GAL20V8B-15LJN قابلیت های پردازش داده های سفارشی ، مسیریابی سیگنال و منطق کنترل را فراهم می کند.این امکان توسعه راه حل های اندازه گیری متناسب را فراهم می کند که به عملکردهای خاص کنترل و کنترل داده ها نیاز دارند.

الکترونیک خودرو

در بخش خودرو ، این PLD به دلیل طراحی قوی و حفاظت عالی تخلیه الکترواستاتیک (ESD) برجسته است.این ویژگی ها عملکرد قابل اعتماد را در شرایط خواستار معمولی در محیط های خودرو تضمین می کنند.

سیستم های اتوماسیون و کنترل صنعتی

GAL20V8B-15LJN در اتوماسیون صنعتی مؤثر است و منطق مورد نیاز برای کنترل فرآیندهای پیچیده صنعتی و ماشین آلات را فراهم می کند.این امکان اتوماسیون وظایف و ادغام سیستم های کنترل را فراهم می کند ، در نتیجه باعث افزایش کارایی و قابلیت اطمینان در عملیات تولید می شود.

لوازم الکترونیکی مصرف کننده

در الکترونیک مصرفی ، از این دستگاه برای تقویت عملکرد دستگاه های خانگی و شخصی از طریق راه حل های منطق کارآمد استفاده می شود.توانایی آن در انجام چندین کارکرد منطقی از نظر اقتصادی ، آن را به یک انتخاب محبوب برای تولید کنندگان محصول مصرفی تبدیل می کند.

ماشینهای دولتی سفارشی

PLD برای طراحی ماشین های حالت سفارشی در مدارهای دیجیتال ، بهبود کارآیی منطق کنترل و توالی عملیاتی ایده آل است.این برنامه در سناریوهایی بسیار عالی است که در آن رفتارهای عملیاتی خاص برای مدیریت مؤثر وظایف منطق پیچیده مورد نیاز است.

برنامه نویسی GAL20V8B-15LJN

برنامه نویسی GAL20V8B-15LJN ، یک وسیله منطق همه کاره از نیمه هادی شبکه ، می تواند در چند مرحله کلیدی به طور مؤثر انجام شود و از یک برنامه نویس منطق سازگار استفاده می کند.در ابتدا ، وظیفه شما طراحی مدار منطقی است که شما قصد اجرای آن را دارید.این امر با استفاده از یک زبان توصیف سخت افزاری (HDL) حاصل می شود که CUPL به دلیل سادگی ، برای دستگاه های GAL یک انتخاب محبوب است.پس از مشخص شدن طراحی منطق شما ، مرحله بعدی شامل تدوین این طرح در یک فایل JEDEC (.jed) با استفاده از نرم افزاری مانند Wincupl است.این پرونده شامل پیکربندی لازم ، معروف به نقشه فیوز ، برای برنامه نویسی گال است.

برنامه نویسی واقعی GAL20V8B-15LJN به یک برنامه نویس منطق تأیید شده نیمه هادی مشبک نیاز دارد که TL866 به دلیل قابلیت اطمینان و سهولت استفاده ، یک مدل متداول است.این مرحله شامل اتصال GAL20V8B-15LJN به برنامه نویس طبق دستورالعمل های ارائه شده ، بارگیری فایل JEDEC در نرم افزار برنامه نویسی و شروع چرخه برنامه نویسی است.این چرخه شامل پاک کردن خودکار هر تنظیمات قبلی قبل از برنامه نویسی منطق جدید در دستگاه است.سرانجام ، یک مرحله مهم تأیید دستگاه برنامه ریزی شده با آزمایش آن در مدار در نظر گرفته شده برای اطمینان از عملکرد صحیح IT ، تکمیل فرآیند ادغام با نیازهای خاص برنامه شما است.

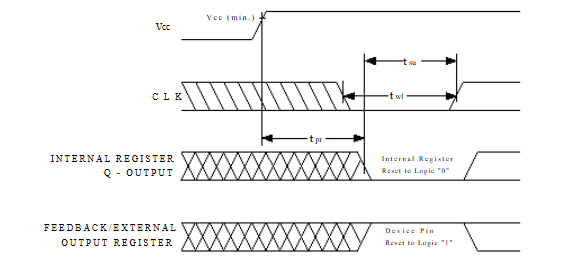

تنظیم مجدد برق GAL20V8B-15LJN

مدار تنظیم مجدد برق در GAL20V8B-15LJN تضمین می کند که تمام ثبت های داخلی در هنگام راه اندازی سیستم به حالت شناخته شده اولیه تبدیل می شوند.با استفاده از قدرت ، ولتاژ VCC باید به صورت یکنواخت و بدون نوسانات افزایش یابد تا از رفتار نامنظم جلوگیری شود.هنگامی که VCC به حداقل سطح مورد نیاز خود رسید ، ثبت های داخلی در حداکثر تاخیر 1μs (TPR) تنظیم می شوند و تمام خروجی های Q را به منطق 0 تنظیم می کنند. اگر پین های خروجی ثبت شده فعال شوند ، بدون توجه به برنامه ریزی شده خود ، به طور پیش فرض به منطق 1 می روند.قطبیتاین یک اولیه سازی قابل پیش بینی را تضمین می کند ، و طراحی ماشین های حالت و مدارهای منطقی پی در پی را ساده می کند.

برای اطمینان از تنظیم مجدد معتبر ، ورودی ساعت (CLK) باید در حین قدرت در سطح TTL استاتیک برگزار شود.همانطور که در نمودار نشان داده شده است ، دستگاه نباید تا زمانی که تمام زمان راه اندازی مسیر ورودی و بازخورد برآورده شود ، ساعت انجام شود.ساعت قبل از شروع کار عادی باید با حداقل نیازهای عرض پالس مطابقت داشته باشد.با حفظ این شرایط ، مکانیسم تنظیم مجدد برق تضمین می کند که دستگاه منطق در یک حالت پایدار و به خوبی تعریف شده شروع می شود و از انتقال ناخواسته یا مسائل مربوط به متلاشی در مدارهای دیجیتال جلوگیری می کند.

قطعات مشابه GAL20V8B-15LJN

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

مزایای GAL20V8B-15LJN

انعطاف پذیری طراحی پیشرفته

GAL20V8B-15LJN با یک معماری همه کاره طراحی شده است که به ماکروسل های منطق خروجی (OLMCs) اجازه می دهد تا از طریق کاربر تنظیم شوند.این انعطاف پذیری از طیف گسترده ای از برنامه ها و سفارشی سازی ها پشتیبانی می کند ، و این امکان را برای بهینه سازی دستگاه منطقی برای کارهای و کارکردهای خاص بدون محدودیت های مرتبط با طرح های کمتر انعطاف پذیر فراهم می کند.

کاهش مصرف برق

با استفاده از فناوری CMOS پیشرفته Ultramos® ، GAL20V8B-15LJN مصرف برق را 50 ٪ به 75 ٪ در مقایسه با دستگاه های منطقی دو قطبی سنتی کاهش می دهد.این امر آن را به یک گزینه سازگار با محیط زیست تبدیل می کند که خروجی حرارتی را به حداقل می رساند و طول عمر دستگاه را افزایش می دهد.جریانهای عرضه معمولی به طور قابل ملاحظه ای پایین تر هستند ، با 75 میلی آمپر برای نسخه های استاندارد کم مصرف و حتی در 45 میلی آمپر برای نسخه های ربع قدرت پایین تر ، از بهره وری انرژی در محیط های پر تقاضا اطمینان می دهند.

محافظت قوی ESD

این دستگاه شامل مکانیسم های محافظت از تخلیه الکترواستاتیک قوی (ESD) ، برای حفظ ثبات عملیاتی و قابلیت اطمینان در محیط های مستعد تخلیه استاتیک است.چنین حفاظت در صنایعی مانند اتوماسیون خودرو و صنعتی خوب است ، جایی که اجزای الکترونیکی می توانند در معرض شرایط سختگیرانه قرار بگیرند و جایی که ESD در غیر این صورت می تواند منجر به خرابی دستگاه یا رفتار نامنظم شود.

تولید کننده GAL20V8B-15LJN

شرکت نیمه هادی شبکه یک رهبر جهانی در راه حل های اتصال هوشمند است.مشبک که به دلیل دستگاه های منطق قابل برنامه ریزی کم قدرت خود شناخته شده است ، در درجه اول مربوط به مصرف کننده ، ارتباطات و بازارهای صنعتی است.دامنه محصول نوآورانه این شرکت شامل FPGAS (آرایه های دروازه قابل برنامه ریزی در زمینه) ، CPLD (دستگاه های منطقی قابل برنامه ریزی) و دستگاه های مدیریت انرژی است که برای برنامه های هوشمند که نیاز به پاسخ سریع دارند ، یکپارچه هستند.نیمه هادی شبکه با تمرکز خود بر روی راه حل های کم قدرت ، کوچک و با کارایی بالا ، خود را در بازار فناوری رقابتی متمایز می کند.این ویژگی ها محصولات خود را برای فعال کردن فناوری در مناطقی مانند زیرساخت های شبکه ، محاسبات لبه و دستگاه های هوشمند IoT ایده آل می کند.Lattice شهرت خود را برای ارائه راه حل های سفارشی که نیازهای خاص را برآورده می کند ، که توسط ابزارهای نرم افزاری جامع و محیط های توسعه پشتیبانی می شود که طراحی و استقرار محصول را ساده تر می کند ، ایجاد کرده است.

پایان

GAL20V8B-15LJN از نیمه هادی شبکه مشبک یک وسیله درجه یک است که با عملکرد سریع ، طراحی صرفه جویی در مصرف انرژی و گزینه های برنامه نویسی همه کاره نیازهای سیستم های دیجیتال مدرن را برآورده می کند.این دستگاه برای مقابله با چالش های پیچیده در طیف گسترده ای از تنظیمات ساخته شده است ، از سیستم های بزرگ صنعتی گرفته تا الکترونیک شخصی ، و آن را به یک انتخاب محکم برای ساختن راه حل های پیشرفته دیجیتال تبدیل می کند.این راهنما جزئیات و مزایای فنی GAL20V8B-15LJN و همچنین نحوه استفاده از آن در زمینه های مختلف را توضیح داده است و اهمیت آن را در بهبود تنظیمات دیجیتال در همه جا نشان می دهد.

برگه داده PDF

برگه داده های GAL20V8B-15LJN:
