آرایه دروازه قابل برنامه ریزی میدانی (FPGA): پیشرفت ، معماری و برنامه های کاربردی در الکترونیک مدرن

این راهنما به بررسی فناوری FPGA (آرایه دروازه قابل برنامه ریزی در زمینه) ، نوآوری در آینده طراحی مدار دیجیتال می پردازد.بر خلاف تراشه های عملکرد ثابت ، FPGA ها را می توان دوباره برنامه ریزی کرد تا با نیازهای متغیر سازگار شود.این مقاله نقش مهم آنها را در صنایعی مانند ارتباطات از راه دور و پردازش سیگنال دیجیتال ، ارائه بینش در مورد معماری ، برنامه های کاربردی و تأثیر فزاینده بر الکترونیک مدرن در بر می گیرد.

کاتالوگ

پیشرفت در فناوری FPGA

فناوری دروازه قابل برنامه ریزی Field Array (FPGA) از نظر سازگاری آن متمایز است و راه حل های سخت افزاری قابل برنامه ریزی را ارائه می دهد که می تواند برای برنامه های مختلف سفارشی شود ، بر خلاف تراشه های عملکرد ثابت مانند ANICS.این انعطاف پذیری باعث شده FPGA در زمینه هایی مانند سیستم های ارتباطی ، پردازش سیگنال دیجیتال و یادگیری ماشین مهم باشد.کشورهایی مانند China با تدوین راه حل های پیشرفته که باعث تقویت جایگاه فناوری آنها می شود ، در پیشبرد نوآوری FPGA نقش دارند.با تکامل FPGA ، آنها راه را برای همکاری و نوآوری مرزی هموار می کنند و به صنایع کمک می کنند تا با سخت افزار سفارشی و با کارایی بالا ، چالش های مدرن را برطرف کنند.بر خلاف روشهای محاسباتی سنتی ، که به پردازش متوالی متکی هستند ، FPGAS از پردازش موازی استفاده می کند تا کارهای پیچیده تری را انجام دهد.بسیاری از زبانهای توضیحات سخت افزاری (HDL) برای برنامه ریزی این تراشه ها استفاده می کنند و به آنها امکان می دهند الگوریتم های پیچیده را مستقیماً در سخت افزار برای عملکرد سریعتر طراحی کنند.تسلط بر توسعه FPGA نیاز به تعادل دانش نظری و تجربه دستی در ادغام سخت افزار نرم افزاری دارد.این رویکرد منحصر به فرد در محاسبات ، در مناطقی مانند رمزگذاری ، هوش مصنوعی و پردازش داده ها به FPGA ها می دهد و آنها را ابزارهای خوبی برای پیشرفت های تکنولوژیکی آینده در صنایع می کند.

سفر فناوری FPGA

هنگامی که Xilinx FPGA XC2064 را در سال 1985 معرفی کرد ، تحول در فناوری را نادیده گرفت و در مدت زمان شروع به پذیرش رایانه های شخصی ، اینترنت و تلفن های همراه ، چشم انداز را تغییر داد.این نوآوری ها دوره جدیدی را با محوریت ادغام دیجیتال برانگیخت.در ابتدا انجام وظایف منطقی اساسی ، FPGA به سرعت پیشرفت می کند و ارزش آن را در پردازش دیجیتال و برنامه های تعبیه شده پیدا می کند.با دو دهه توسعه بی امان ، FPGA ها از قطعات کمکی به خانه های نیروگاه متکی تکامل یافته و منعکس کننده تکامل سریع در صنعت نیمه هادی است.سفر آنها یک جهش چشمگیر در پیچیدگی را به نمایش می گذارد ، و از یک فرآیند اولیه 2μm با 85،000 ترانزیستور به دستگاه های پیشرفته میلیارد ترانسفورماتور با استفاده از فناوری هایی مانند 65 نانومتر در سال 2007 پیش می رود. لحظه ای در سال 1991 رخ داد که سری Xilinx's XC4000 پدیدار شد ، که باعث افزایش گسترده ای از منطق قابل توجه می شوددر طول فرآیندهای ایجاد و ارزیابی در صنعت.این رشد تکنولوژیکی در حال انجام ، صنعت FPGA را دامن زده و تقاضای فزاینده ای برای راه حل های نیمه هادی پیچیده را برآورده می کند.توانایی FPGAS برای ادغام و استفاده از فناوری های جدید به عنوان شهادت اهمیت سازگاری و پیش بینی در مهندسی ، به عنوان شهادت عمل می کند.FPGA ها با تقویت خستگی ناپذیر و گسترش ویژگی های آنها ، نه تنها از پیشرفت های تکنولوژیکی خودداری می کنند بلکه اغلب بر مسیر آینده آن تأثیر می گذارند.

اصول عملکرد FPGA

ساختار FPGA و مؤلفه ها

آرایه های دروازه قابل برنامه ریزی فیلد (FPGA) از یک معماری پیچیده موسوم به آرایه سلول منطق (LCA) استفاده می کنند.این چارچوب شامل بلوک های منطقی قابل تنظیم (CLB) ، بلوک های خروجی ورودی (IOB) و شبکه گسترده ای از اتصال است.چنین معماری زمینه را برای طرح های منطقی بسیار قابل تنظیم قرار می دهد.بر خلاف مدارهای منطق ثابت سنتی ، FPGA ها از توانایی قابل توجه در پیکربندی مجدد برخوردار هستند.در حالی که مدارهای استاتیک بدون تغییر باقی می مانند ، FPGA ها عملیات منطقی را از طریق بارگیری دقیق داده های قابل تنظیم به سلول های RAM استاتیک تبدیل می کنند و سازگاری آنها را تقویت می کنند.این صفت مقدار آنها را به عنوان اجزای سخت افزاری پویا و سیستم عامل برای برنامه های پیشگام در زمینه های مختلف تشدید می کند.

رویه های منطقی خیاطی

چارچوب گسترده و قابل برنامه ریزی FPGAS به آنها این امکان را می دهد که به طور مکرر تحولات منطقی مختلف را اعمال کنند.با بارگیری دقیق داده های پیکربندی خاص در مؤلفه های حافظه خود ، افراد می توانند وظایف منطقی را با دقت استثنایی سفارشی کنند.چنین سفارشی سازی از طیف گسترده ای از نیازهای پروژه پشتیبانی می کند و عزیمت FPGAS را از پیشینیان ثابت خود مانند PALS و CPLD ها برجسته می کند و فرصت های برنامه نویسی منطقی تقریباً بی حد و حصر را تسهیل می کند.این سازگاری در صنایع که نیاز به تغییرات مکرر ، مانند ارتباطات از راه دور و پردازش سیگنال دارند ، بسیار ارزشمند است.

ادغام برنامه های متنوع

عملکرد FPGAS به عنوان یک پل مؤثر بین دستگاه های منطق ثابت و مدارهای یکپارچه یکپارچه برنامه (ASIC) ، و سازگاری را بدون تحمل هزینه های شدید سخت افزار سفارشی ارائه می دهد.انعطاف پذیری آنها باعث استفاده در برنامه های مختلف ، از جمله سیستم های تجارت با فرکانس بالا و فن آوری های هوافضا می شود.این کیفیت در مراحل نمونه سازی سودمند است ، جایی که پیشرفت های تکراری بدون نیاز به طراحی مجدد سخت افزار کامل می تواند رخ دهد.در محیط های پیچیده ، ظرفیت FPGA برای مدیریت همزمان چندین کار ، تعامل هماهنگ بین سخت افزار پاسخگو و تقاضای پویا نرم افزار مدرن را نشان می دهد.تأمل بر معماری و پتانسیل FPGA نشان می دهد که قدرت واقعی آنها در انعطاف پذیری گسترده آنها است.این ویژگی باعث تحول در رویکردهای حل مسئله صنعت می شود و راه حل هایی را فراهم می کند که در کنار پیشرفت های فناوری پیشرفت می کنند.بینش در صنعت نشان می دهد که قابلیت احیاء ذاتی FPGA ها آنها را به عنوان مؤلفه ای برای برنامه های آینده نگر تبدیل می کند ، جایی که تمایز بین نرم افزار و سخت افزار به طور فزاینده ای مشخص نمی شود.

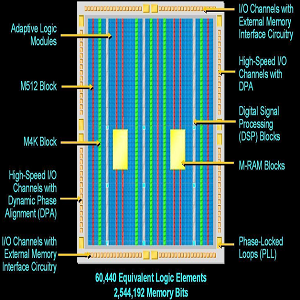

ساختار اصلی دستگاه های FPGA

دستگاه های FPGA متعلق به دسته مدارهای نیمه سفره در مدارهای تخصصی یکپارچه ، ساخته شده برای ارائه انعطاف پذیری و طیف گسترده ای از توابع هستند.آنها منابع بی شماری از جمله واحدهای ورودی/خروجی قابل برنامه ریزی ، بلوک های منطقی قابل تنظیم و ماژول ها را برای مدیریت ساعت دیجیتال درج می کنند.این مؤلفه ها یک بنیاد پویا ایجاد می کنند و امکان برنامه ریزی قابل توجه را ایجاد می کنند ، که به رفع چالش های دستگاه های دارای تعداد دروازه محدود کمک می کند.منابع متقابل گسترده تعبیه شده در FPGA ها ، طرح های ادغام بالا و قابل اعتماد را تسهیل می کنند و نیاز به سرمایه گذاری اولیه نسبتاً متوسط ​​دارند.این صفت باعث می شود FPGA ها در مدارهای دیجیتال جذاب شوند.

سفر طراحی FPGA ها به طور کلی به یک روش سازمان یافته پایبند است.برای شروع ، معماری الگوریتم ساخته شده است و به عنوان یک برنامه استراتژیک برای مراحل بعدی خدمت می کند.پس از این ، شبیه سازی سیستم صورت می گیرد ، با بینش در مورد موضوعات بالقوه قبل از انتقال به اجرای فیزیکی.مرحله آخر شامل اعتبار سنجی سخت افزار از طریق نمونه سازی تکراری است و اطمینان حاصل می کند که هرگونه تنظیم هم عملی و هم مؤثر است.این چرخه توسعه گسترده توسط فرآیندهای متنوع با استفاده از ابزارهای اتوماسیون طراحی الکترونیکی (EDA) غنی شده است.این ابزارها در پالایش و بهینه سازی طرح برای تراز کردن با نیازهای عملی نقش دارند.

یک عنصر مهم این فرایند توسعه ماهیت چرخه ای ایجاد و آزمایش است.پس از نهایی شدن طرح های نظری و تنظیم دقیق از طریق شبیه سازی ، محدودیت های جدید بر روی سخت افزار واقعی FPGA اجرا و تأیید می شوند.این تعامل مداوم بین طراحی و آزمایش فیزیکی تضمین می کند که نتیجه هم قوی و هم کارآمد است.یک دیدگاه فصلی از اهمیت این چرخه های مکرر قدردانی می کند ، و تعادل بین آرمان های مفهومی و محدودیت های عملی را به رسمیت می شناسد و در نهایت منجر به طرح های موفق FPGA می شود.اوج این تلاشها یک سیستم FPGA دقیق ، سازگار و قابل اعتماد را برای مقابله با پیچیدگی های مدار دیجیتال تولید می کند.

اصول کار برای طراحی تراشه FPGA

طراحی تراشه های FPGA نیاز به یک چارچوب به خوبی ساختار یافته و یک رویکرد روشمند دارد که با خواسته های خاص معماری FPGA هماهنگ است.این فرآیند شامل ترجمه الگوریتم های پیچیده به طرح های عملی با استفاده از ابزارهای پیشرفته مانند MATLAB یا C. با استفاده از زبان های توضیحات سخت افزاری (HDL) با دقت ، می توانید از وضوح ، کارایی و ادغام کارآمد اجزای موجود در چارچوب FPGA اطمینان حاصل کنید.جنبه طراحی FPGA ادغام یکپارچه اجزای سخت افزاری و توجه به طرحواره ها است.تقریباً مانند اینکه معماران به طرح های دقیق متکی هستند ، طراحان FPGA برای دستیابی به عملکرد مورد نظر بر اتصال لایه های دروازه های منطقی و رابط ها تمرکز می کنند.این هماهنگی در تمام عناصر طراحی تضمین می کند که محصول نهایی به طور کارآمد عمل می کند و نیازهای عملکردی را برآورده می کند.

توسعه و ترجمه الگوریتم مراحل اصلی در طراحی FPGA است.بسیاری از آنها الگوریتم های پیچیده ای را در زبانهای سطح بالا ایجاد می کنند و آنها را به طور مکرر اصلاح می کنند تا اطمینان حاصل کنند که آنها را به طور دقیق به معماری سازگار با FPGA تبدیل می کنند.این فرآیند چرخه های توسعه نرم افزار را آینه می کند ، که در آن آزمایش مداوم و بهبود منجر به عملکرد بهتر می شود.تسلط بر HDL ها با ایجاد اشکال زدایی کد ، این روند را بیشتر می کند.تأیید و اشکال زدایی در سطح هیئت مدیره مورد نیاز است تا اطمینان حاصل شود که طراحی نهایی قابل اعتماد است و انتظارات کاربر را برآورده می کند.این مرحله شامل آزمایش کامل ، مشابه یک لیست چک قبل از پرواز ، برای گرفتن هرگونه مسائل احتمالی قبل از استقرار است.شیوه های تأیید دقیق ، خطرات را کاهش داده و قابلیت اطمینان کلی تراشه FPGA را بهبود می بخشد و از عملکرد طولانی مدت و زمان سریعتر به بازار اطمینان می دهد.

طراحی زبان ها و سیستم عامل ها

پیشرفت در شیوه های طراحی FPGA

آرایه های دروازه قابل برنامه ریزی میدانی (FPGA) دستگاه های سخت افزاری بسیار متنوع هستند که می توانند برای انجام کارهای خاص سفارشی شوند.برای طراحی این کارکردهای سفارشی ، بسیاری به زبان های توضیحات سخت افزاری (HDL) متکی هستند ، که به آنها امکان می دهد نحوه رفتار یک سیستم دیجیتال را تعریف کنند.دو مورد از متداول ترین HDL ها در طراحی FPGA VHDL و Verilog HDL هستند.این زبانها با ارائه راهی برای الگوبرداری از رفتار سیستم قبل از اجرای جسمی ، پایه و اساس ایجاد مدارهای دیجیتالی پیچیده هستند.این توانایی برای توصیف رفتار سخت افزاری از طریق کد به بهینه سازی عملکرد سیستم و دستیابی به عملکرد دقیق کمک می کند.

VHDL ، که مخفف زبان توصیف سخت افزار VHSIC است ، به دلیل تأکید بر قابلیت حمل و استقلال طراحی ، یک زبان گسترده در طراحی FPGA است.این امکان را برای نوشتن کدی فراهم می کند که می تواند با معماری های مختلف سخت افزاری سازگار باشد ، و استفاده مجدد از طرح ها در چندین پروژه را آسان تر می کند.VHDL برای پروژه هایی که نیاز به کنترل بالایی بر معماری سیستم دارند ، مفید است ، زیرا امکان ساخت راه حل های بسیار سفارشی متناسب با برنامه های خاص را فراهم می کند.از طرف دیگر ، Verilog اغلب به دلیل نحو ساده تر و C مانند آن ترجیح داده می شود ، و این باعث می شود که با زبان های برنامه نویسی سنتی آشنا شوند.Verilog برای فرآیندهای طراحی چند مرحله ای در مقیاس بزرگ که در آن به وضوح و سهولت استفاده نیاز است ، محبوب است.

هر دو VHDL و Verilog همچنان در حال تکامل هستند و ویژگی های پیشرفته تری را معرفی می کنند که باعث می شود گردش کار طراحی FPGA کارآمدتر شود.این زبانها اکنون از سازه های منطقی پیچیده تر پشتیبانی می کنند ، که روند طراحی را ساده تر می کنند و بهره وری را بهبود می بخشند.ماهیت تکراری طراحی FPGA یادگیری و پیشرفت مداوم را تشویق می کند و به مرزهای آنچه این دستگاه های سازگار می توانند در صنایع مختلف دست یابند ، فشار می آورد.

محیط های توسعه یکپارچه (IDEs)

علاوه بر زبان های توضیحات سخت افزاری ، طراحی FPGA به ابزارهای نرم افزاری تخصصی معروف به محیط های توسعه یکپارچه (IDE) برای مدیریت کل فرآیند طراحی نیاز دارد.IDE ها مجموعه کاملی از ابزارها را ارائه می دهند که به نوشتن ، آزمایش و طرح های اشکال زدایی FPGA کمک می کنند.دو مورد از IDE های گسترده در توسعه FPGA کوارتوس II است که توسط اینتل ساخته شده است ، و Vivado ، که توسط Xilinx ساخته شده است.این سیستم عامل ها با ادغام وظایف مختلف طراحی در یک رابط واحد ، فرایند توسعه را ساده تر می کنند و مدیریت پروژه های پیچیده را از ابتدا تا انتها آسانتر می کند.

یکی از کارکردهای اصلی این IDE ها کمک به نوشتن و سازماندهی کارآمد کد است.علاوه بر ویرایش کد اصلی ، این سیستم عامل ها همچنین ابزارهای شبیه سازی را ارائه می دهند که می توانند قبل از اجرای آنها در سخت افزار ، طرح های خود را به طور واقعی آزمایش کنند.این یک گام مهم در فرآیند طراحی است زیرا به شناسایی و رفع مشکلات احتمالی کمک می کند و خطر خطاهای گران قیمت را در مرحله اجرای فیزیکی کاهش می دهد.IDES همچنین ابزارهای اشکال زدایی را ارائه می دهد که امکان تجزیه و تحلیل نحوه رفتار سیستم های دیجیتالی آنها در شرایط مختلف را فراهم می کند ، و اطمینان حاصل می کند که طراحی نهایی همانطور که انتظار می رود انجام شود.

امکان تکرار سریع در طرح ها و تست تنظیمات متعدد ، مزیت اصلی استفاده از IDES است.شما می توانید بر اساس بازخورد از شبیه سازی ها و جلسات اشکال زدایی ، برای بهینه سازی عملکرد و قابلیت اطمینان ، در طرح ها تنظیماتی انجام دهید.این فرایند تکراری با به حداقل رساندن نیاز به نمونه های اولیه فیزیکی و کاهش چرخه توسعه کلی ، باعث صرفه جویی در وقت می شود.با استفاده از IDES ، می توانید اطمینان حاصل کنید که طرح های نهایی کلیه الزامات فنی و محدودیت های عملی را برآورده می کنند ، و در نتیجه سیستم های الکترونیکی قوی تر و کارآمدتر انجام می شود.از آنجا که برنامه های FPGA همچنان به مناطقی مانند IoT ، AI و محاسبات Edge گسترش می یابد ، این محیط های توسعه نقش مهمی در تسریع در نوآوری دارند.

برنامه های FPGA

سیستم های پیشرفته پردازش ویدیویی

FPGA ها به تکامل سیستم های پردازش فیلم کمک می کنند.این سیستم ها با استفاده از سرعت و انعطاف پذیری آنها ، فن آوری های ویدیویی مانند تقسیم بندی برای نمایشگرهای چند صفحه ای مدرن را تقویت می کنند.آنها تقاضای فزاینده ای برای کیفیت فیلم استثنایی را از طریق پردازش داده های خط لوله و موازی برآورده می کنند.FPGA با ارائه جریان های ویدیویی که نیازهای پردازش متمایز را برآورده می کنند ، شامل عملیات خواندن/نوشتن پشتیبانی شده توسط RAM تعبیه شده و تنظیمات FIFO در معماری های پیچیده سیستم است.تکامل سریع مشاهده شده در این زمینه از آزمایشات تست مداوم و پیاده سازی های سطح بالا معمولی برای محیط های نمایش پویا بهره می برد.

سیستم های مدیریت داده کارآمد

در تأخیر داده ها و طراحی ذخیره سازی ، FPGA نقش هایی را به ویژه در خطوط تأخیر قابل برنامه ریزی که در تنظیمات ارتباطی استفاده می شود ، انجام می دهند.آنها از طریق حافظه و استراتژی های پیشخوان ، با استفاده از RAM یا FIFO ، آنها راندمان سیستم را بهینه می کنند و یکپارچه تغییرات در پروتکل های اتصال داده را در خود جای می دهند.این کارایی به ویژه هزینه های سربار سیستمیک در شبکه های الکترونیکی را کاهش می دهد.FPGAS کنترل مستقیم بر عملیات کارت SD را انجام می دهد ، و راه حل های مدیریت داده را با چشم انداز همیشه در حال تغییر چالش های الگوریتمی تراز می کند.

نوآوری های بخش ارتباطات از راه دور

FPGA ها به طور برجسته در ارتباطات از راه دور ، اداره پروتکل های پیچیده در ایستگاه های پایه و اطمینان از عملکرد یکپارچه در میان سازگاری های پروتکل مداوم خدمت می کنند.چابکی آنها نیازهای اقتصادی و کاربردی را در مناطقی که دارای دستگاه های ترمینال هستند ، تکمیل می کند.اگرچه در ابتدا در نوزادی سیستم های ارتباطی مورد علاقه قرار می گرفت ، FPGA ها به طرز بالغ به حمایت از ASIC ها ، به عنوان این سیستم ها بالغ می شوند و به طور فعال به شبکه ها در مراحل رشد و تغییر عملیاتی کمک می کنند.این تطبیق پذیری در پروژه های آزمایشی طراحی شده برای تقویت قابلیت اطمینان و توان شبکه مشهود است.

برنامه های صنعتی گسترده

فراتر از ارتباطات از راه دور ، FPGA در بخش های امنیتی ، صنعتی ، نظامی و هوافضا کاربردهای خود را پیدا می کند.پروتکل سازگاری آنها در سیستم های امنیتی تغییر می کند ، در حالی که FPGA های جمع و جور نیازهای ظریف صنعتی را با راه حل های متناسب برطرف می کنند.استحکام آنها در برنامه های دفاعی نقش دارد.از آنجا که عرصه های فناوری مانند 5G و AI گسترده ، FPGA ها برای باز کردن راه های صنعتی بی شماری آماده هستند.مطالعات آزمایشی در این رشته ها حاکی از سودهای امیدوار کننده در کارآیی و نوآوری است ، و سیگنال های آینده ای را با کاربردهای متنوع نشان می دهد.
