راهنمای USB FT234XD-R: Pinout ، نمودار بلوک عملکردی و گزینه های دیگر

در چشم انداز فنی امروز ، دستگاه ها در حال کاهش هستند در حالی که انتظارات عملکرد همچنان رو به افزایش است.FT234XD-R را وارد کنید ، یک رابط کاربری UART USB به سریال که باعث تعادل کامل بین طراحی جمع و جور و عملکرد قدرتمند می شود.برنامه ریزی شده در یک بسته کوچک DFN با 3 میلی متر x 3mm 12 پین ، این رابط برای برنامه های محدود شده با فضا ایده آل است بدون اینکه در عملکرد به خطر بیاندازد.توانایی آن برای تبدیل کارآمد USB به سیگنال های UART ، همراه با ویژگی های پیشرفته مدیریت انرژی ، آن را به یک راه حل برای اتوماسیون صنعتی ، الکترونیک مصرفی و موارد دیگر تبدیل می کند.

کاتالوگ

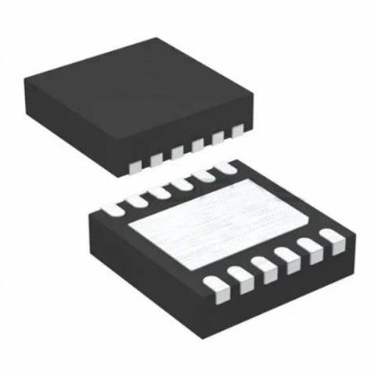

نمای کلی FT234XD-R

در FT234XD-R با هدف ساده کردن USB به رابط سریال UART ، که توسط فشرده سازی چشمگیر آن در یک بسته DFN 12 پین 3 میلی متر x 3mm متمایز شده است ، که برای طرح های PCB متراکم سودمند است.مطابق با مشخصات USB 2.0 ، این دستگاه USB-IF Test-ID-ID (TID) 40001465 (Rev D) را به دست آورده است و نشان دهنده پایبندی خود به استانداردهای سختگیرانه صنعت است.یک رهبر در رده خود ، FT234XD-R عملکرد بالایی را همراه با مصرف کم مصرف ارائه می دهد.پشتیبانی از آخرین پروتکل های ارتباطی.انتقال داده های قابل اعتماد در محیط های مختلف سخت افزاری.

در عمل ، FT234XD-R در سناریوهایی که خواستار USB کارآمد به تبدیل UART هستند ، بسیار ارزشمند است.طراحی جمع و جور آن امکان اختلاط یکپارچه را در دستگاه های بی شماری فراهم می کند و باعث افزایش عملکرد بدون سازش می شود.برنامه های واقعی شامل سیستم های کنترل صنعتی ، الکترونیک مصرفی و ابزارهای توسعه است.ادغام آن از محیط هایی که نیاز به قابلیت اطمینان بی بدیل و راندمان فضا دارند ، سود می برد.هنگامی که FT234XD-R را در طرح های آنها ادغام می کنید ، باید طرح PCB ، مدیریت حرارتی و یکپارچگی سیگنال را در نظر بگیرید.

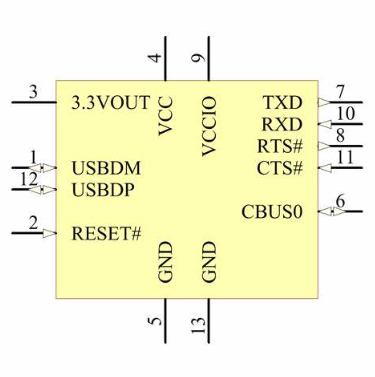

پیکربندی پین FT234XD-R

شماره پین	نام	نوع	شرح
4	VCC	قدرت ورودی	5 ولت (یا 3.3 ولت) تأمین IC
9	VCCIO	قدرت ورودی	1.8 ولت - عرضه 3.3 ولت برای سلولهای IO
3	3.3 ولت	قدرت خروجی	3.3 ولت خروجی در 50mA.ممکن است برای قدرت VCCIO استفاده شود.هنگامی که VCC 3.3 ولت است ؛پین 3 یک است پین ورودی و باید به پین ​​4 وصل شود.
5 ، 13	GND	قدرت ورودی	0 ولت ورودی زمین
1	usbdm	ورودی/خروجی	USB سیگنال داده منهای.
12	usbdp	ورودی/خروجی	USB سیگنال داده به علاوه.
2	تنظیم مجدد#	ورودی	بازپا ورودی (کم فعال).
7	TXD	خروجی	انتقال دادن خروجی داده های ناهمزمان.
10	RXD	ورودی	دریافت کننده ورودی داده های ناهمزمان.
8	RTS#	خروجی	درخواست برای ارسال کنترل خروجی / سیگنال دستی.
11	CTS#	ورودی	پاک کردن برای ارسال کنترل سیگنال ورودی / دستی.
6	CBUSO	I/O	قابل تنظیم پین CBUS I/O.عملکرد این پین در حافظه MTP دستگاه پیکربندی شده است.

مدل CAD FT234XD-R

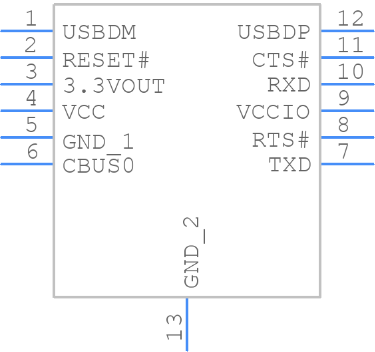

نماد

ردپای

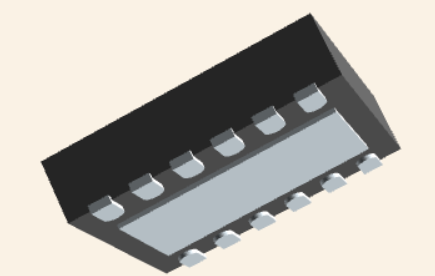

نمایندگی سه بعدی

گزینه های FT234XD-R

• ft234xd-t

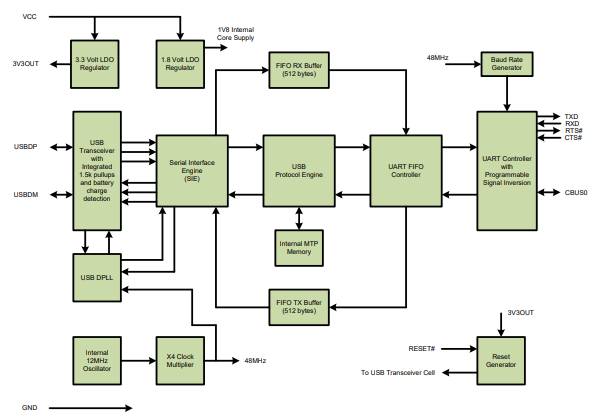

نمودار بلوک FT234XD-R

برنامه های مشترک برای FT234XD-R

USB به ارتباطات سریال

FT234XD-R در تبدیل USB به فرمت های RS232 ، RS422 یا RS485 ، استفاده بسیار خوبی پیدا می کند و باعث ایجاد شکاف بین سیستم های میراث و رابط های USB مدرن می شود.این سیستم به سیستم های قدیمی تر اجازه می دهد تا با زحمت با فن آوری های USB معاصر درگیر شوند.

افزایش میراث لوازم جانبی

FT234XD-R با ادغام اتصال USB به لوازم جانبی قدیمی تر ، زندگی جدیدی را در این دستگاه ها نفس می کشد.این نه تنها عملکرد آنها را تقویت می کند بلکه قابلیت استفاده را نیز بالا می برد و نیاز به تعمیرات اساسی را کاهش می دهد.

طراحی مدولار و نمونه سازی

هنگام طراحی سیستم های مدولار ، FT234XD-R انعطاف پذیری و مقیاس پذیری را به معادله می رساند.این ویژگی در سناریوهای توسعه ضروری می شود ، جایی که نمونه سازی سریع و آزمایش دقیق راه را برای نوآوری هموار می کند.

پشتیبانی از راه دور

FT234XD-R نقش فعالی در دستگاه های مخابراتی ، از تلفن های همراه تا بی سیم دارد.توانایی آن در مدیریت انتقال داده های USB کارآمد ، از توسعه و برنامه ها پشتیبانی می کند و پیشرفت های خود را در فناوری ارتباطات تقویت می کند.

ادغام با MCU ، PLDS و FPGA

ترکیب FT234XD-R در واحدهای میکروکنترلر (MCUS) ، دستگاه های منطقی قابل برنامه ریزی (PLD) یا آرایه های دروازه قابل برنامه ریزی (FPGA) روند تبادل داده را ساده می کند.این ادغام باعث کاهش پیچیدگی طراحی و افزایش کارایی کلی سیستم می شود.

داده های ویدئویی صوتی و پهنای باند

FT234XD-R برای برنامه های نیاز به انتقال دقیق داده های صوتی ، مانند رابط های صوتی دیجیتال ، راه حل های قابل اعتماد مبتنی بر USB ارائه می دهد.همچنین از داده های ویدئویی با پهنای باند کم ، مناسب برای نیازهای ساده پخش ویدیویی پشتیبانی می کند.

خوانندگان کارت هوشمند USB

FT234XD-R از خوانندگان کارت هوشمند USB پشتیبانی می کند ، برای معاملات داده ایمن و سیستم های کنترل دسترسی قوی ضروری است.این یک لایه امنیتی قابل توجهی به برنامه های مختلف اضافه می کند.

رابط سازهای USB

به عنوان رابط کاربری USB ، FT234XD-R در کارهای جمع آوری و تجزیه و تحلیل داده ها کمک می کند.این عملکرد در تحقیقات فنی و علمی بسیار ارزشمند است و داده های دقیق و قابل اعتماد را ارائه می دهد.

نوآوری و کارآیی رانندگی

شما می توانید از قابلیت های پیچیده FT234XD-R استفاده کنید تا مرزهای کارآیی و نوآوری را در طرح ها و برنامه های آنها فشار دهید.این به عنوان یک کاتالیزور عمل می کند و ایده ها را به راه حل های کاربردی و ساده تبدیل می کند.

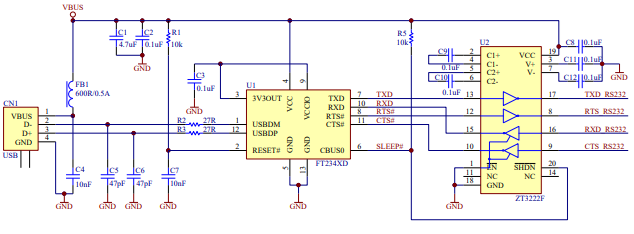

مدار مثال با FT234XD-R

یک مثال مصور ، همانطور که در شکل همراه نشان داده شده است ، استفاده از FT234XD را به عنوان USB به مبدل RS232 نشان می دهد.در این تنظیم ، یک مبدل 3V3 TTL به RS232 IC برای انتقال سطح منطقی 3V3 FT234XD به استاندارد RS232 استفاده می شود.دستگاه های مختلف ، مانند درایورهای خط Zywyn ، می توانند با استفاده از PIN SHDN# برای به حداقل رساندن مصرف برق در حالت تعلیق USB ، به طور مؤثر این سطح را کنترل کنند.نکته قابل توجه ، Zywyn ZT3222F ، که با این پیکربندی سازگار است ، از ارتباط Rs232 با نرخ داده تا 1000K Baud پشتیبانی می کند.

اجرای FT234XD-R باعث تبدیل یکپارچه بین رابط های USB و RS232 می شود و مزایای مختلفی را در طرح های الکترونیکی ارائه می دهد.با ادغام یک 3V3 TTL به RS232 CONVERTER IC ، مانند مورد ارائه شده توسط Zywyn ، طراحی ها می توانند سازگاری را با طیف گسترده ای از دستگاه های RS232 حفظ کنند.علاوه بر این ، طرح های مدار مدرن اغلب به مؤلفه های کارآمد انرژی احتیاج دارند.ویژگی SHDN# PIN در درایورهای Zywyn Line برای رفع این نیازها لازم است.این امر به میزان قابل توجهی در کاهش مصرف برق کلی کمک می کند ، بیشتر وقتی دستگاه وارد حالت تعلیق USB می شود و از این طریق عمر باتری در برنامه های قابل حمل طولانی می شود.

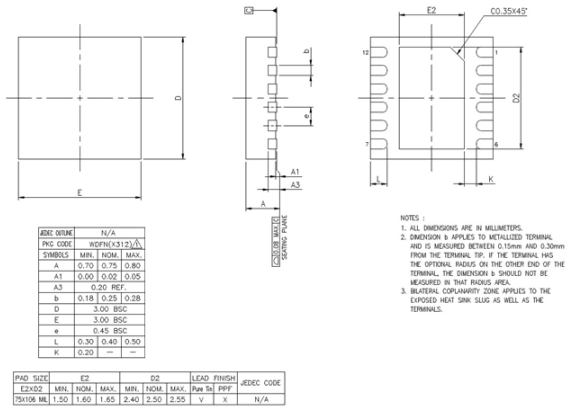

بسته FT234XD-R

مشخصات FT234XD-R

در اینجا یک جدول به خوبی ساختار یافته برای FTDI (آینده Technology Technology International Ltd) FT234XD-R با مشخصات فنی ، ویژگی ها و پارامترهای آن به همراه قطعات مشابه آورده شده است.

نوع	پارامتر
کارخانه زمان پیشرو	11 چند هفته
سوار شدن	سطح سوار شدن
بسته بندی کردن / مورد	12-VFDFN پد
شماره پین	12
عملیاتی درجه حرارت	-40 درجه سانتیگراد تا 85 درجه سانتیگراد
بسته بندی	نوار & Reel (TR)
منتشر شده	2006
بخش وضعیت	فعال
رطوبت سطح حساسیت (MSL)	3 (168 ساعت)
شماره خاتمه	12
ولتاژ - عرضه	2.97 ولت به 5.5 ولت
پایانه موقعیت	دوگانه
پایانه شکل	هیچ رهبری
قله دمای بازتاب (درجه سانتیگراد)	260 درجه سانتیگراد
تهیه کردن ولتاژ	5 ولت
پایانه زمین	0.45 میلی متر
زمان @ Peak Reflow Temp-Max (ها)	40
عمل	پل ، USB به UART
صلاحیت وضعیت	نه واجد شرایط
عملیاتی ولتاژ عرضه	5 ولت
رابط	اورت
عملیاتی جریان عرضه	8mA
شماره از بنادر	1
اسمی جریان عرضه	8mA
μps/μCS/محیطی نوع ICS	اتوبوس کنترل کننده ، اتوبوس سریال جهانی
داده نرخ	3 MBPS
پروتکل	USB
USB استاندارد	USB 2.0
اتوبوس سازگاری	I2C
محیط دامنه دما بالا	85 درجه سانتیگراد
قد	800μm
طول	3 میلی متر
عرض	3 میلی متر
رسیدن SVHC	هیچ SVHC
روه وضعیت	روه سازگار
عاری از	عاری از

برگه داده PDF

برگه های داده FT234XD-R:

ft234xd.pdf
