کاوش در تقویت کننده TDA7498E Class-D برای خروجی صوتی برتر

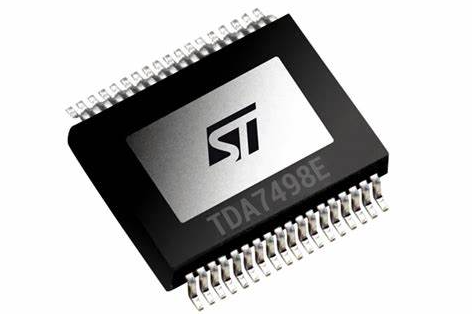

TDA7498E یک تقویت کننده صوتی Class-D با کارایی بالا است که به دلیل همه کاره بودن و قابلیت های خروجی قدرتمند مشهور است و آن را به یک انتخاب ترجیحی در برنامه های مختلف صوتی تبدیل می کند.این تقویت کننده با توانایی ارائه 160W + 160W در حالت استریو یا 220W قوی در تنظیمات مونو BTL ، این تقویت کننده به نیازهای صوتی متنوع ، از تنظیمات خانگی جمع و جور گرفته تا سیستم های صوتی حرفه ای می پردازد.ویژگی های طراحی نوآورانه آن ، مانند راندمان حرارتی از طریق یک پد در معرض ، تنظیمات افزایش قابل انتخاب و محافظت پیشرفته بیش از حد ، از قابلیت اطمینان ، انعطاف پذیری و ایمنی اطمینان می یابد.این مقاله به Pinout ، مشخصات ، عملکرد و برنامه های کاربردی TDA7498E حفر می شود و یک راهنمای جامع را برای شما ارائه می دهد که به دنبال بالا بردن تجربه صوتی خود هستید.

کاتالوگ

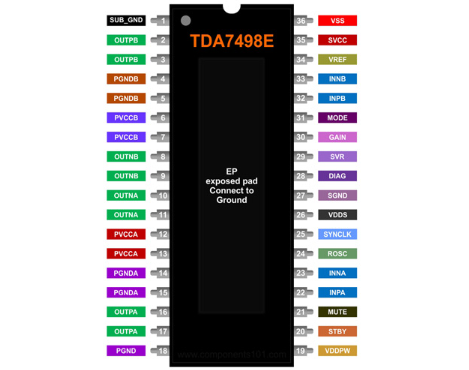

پیکربندی

شماره پین	نام پین	توضیحات پین	کانال
1	sub_gnd	به قاب وصل شوید
2 ، 3	پاپ	PWM مثبت	کانال راست
4 ، 5	PGNDB	زمین مرحله قدرت
6 ، 7	پی وی سی سی	منبع تغذیه
8 ، 9	برخاستن	خروجی منفی PWM
10 ، 11	خارج از کشور	خروجی منفی PWM	کانال چپ
12 ، 13	پی وی سیکا	منبع تغذیه
14 ، 15	PGNDA	زمین مرحله قدرت
16 ، 17	خروجی	خروجی PWM مثبت
18	PGND	زمین مرحله قدرت
19	vddpw	خروجی تنظیم کننده 3.3-V (اسمی) که به زمین اشاره شده است مرحله قدرت
20	پوتین	کنترل حالت آماده به کار
21	لال	کنترل حالت صدا
22	درپ	ورودی دیفرانسیل مثبت	کانال چپ
23	یدک	ورودی دیفرانسیل منفی
24	ورم	پین تنظیم فرکانس اسیلاتور استاد
25	همگام سازی	ساعت داخل/خارج برای نوسان ساز خارجی
26	vdds	خروجی تنظیم کننده 3.3-V (اسمی) که به زمین اشاره شده است بلوک های سیگنال
27	SGND	زمین سیگنال
28	قطره	خروجی تشخیصی تخلیه باز
29	SVR	رد ولتاژ تأمین
30	سود	به دست آوردن ورودی تنظیم
31	حالت	حالت عملکرد استریو یا مونو BTL را فعال می کند
32	inpb	ورودی دیفرانسیل مثبت	کانال راست
33	مسافرخانه	ورودی دیفرانسیل منفی
34	ورم	نیمی از VDDS (اسمی) به زمین اشاره شده است
35	SVCC	منبع تغذیه سیگنال
36	در مقابل	خروجی تنظیم کننده 3.3-V (اسمی) که به یک قدرت اشاره می شود تهیه کردن

ویژگی ها و مشخصات

ویژگی/مشخصات	شرح
قدرت خروجی	160W + 160W @ THD = 10 ٪ ، RL = 4 Ω ، VCC = 36 V
	1x220W موازی موازی btl @ thd = 10 ٪ ، rl = 3 Ω ، vcc = 36 حرفهای
دامنه بهره برداری	14 - 36 V
حداکثر ولتاژ عرضه DC (VCC)	45 ولت
دامنه ولتاژ پین ورودی	-0.3 تا 4 ولت
کل کنونی ساکن (ضریب هوشی)	60 کارشناسی ارشد
قدرت خروجی PO	160 w @ thd = 10 ٪ ، 120 w @ thd = 1 ٪
کارآیی (η)	85 ٪
زمان افزایش/زمان پاییز	35 نانومتر
نسبت رد ولتاژ تأمین (SVRR)	55 دسی بل
ولتاژ جبران	کمتر از 20 میلی ولت
ورودی های دیفرانسیل	سر و صدای حالت مشترک را به حداقل برسانید
عملکرد BTL موازی	با استفاده از پین حالت کنترل می شود
تنظیمات را بدست آورید	چهار سود قابل انتخاب: 23.8 dB ، 29.8 dB ، 33.3 dB ، 35.8 dB
ویژگی های اضافی	عملکردهای آماده به کار و بی صدا ، محافظت هوشمند ، حرارتی محافظت بیش از حد

حالت عملکرد

این دستگاه در سه حالت مجزا کار می کند: آماده به کار ، بی صدا و بازی.

• حالت آماده به کار: وقتی Stby < 0.5 V and MUTE = X (don’t care).

• حالت بی صدا: هنگامی که stby> 2.5 v و ute < L (low logic level).

• حالت بازی: هنگامی که Stby> 2.5 V و MUTE> H (سطح منطق بالا).

معادل ها

• steval-cca044v1

• TDA8953

• TPA3116

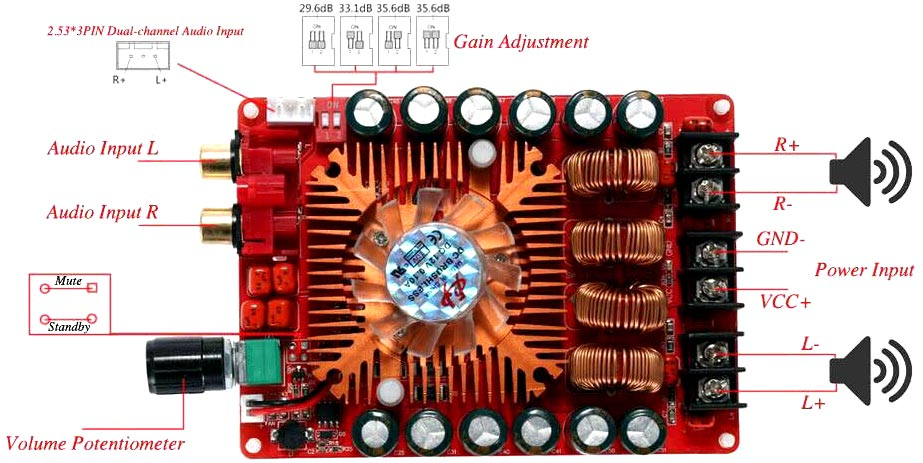

با استفاده از تقویت کننده صوتی TDA7498E

در TDA7498e یک تقویت کننده قدرتمند دو کانال است که قادر به ارائه 160W به هر یک از دو بلندگو متصل آن است.این خروجی چشمگیر نه تنها کیفیت صوتی را بالا می برد بلکه از انواع تنظیمات نیز پشتیبانی می کند ، مانند کار با یک بلندگو واحد با استفاده از یکی از کانال ها.فرآیند تنظیم به گونه ای طراحی شده است.به راحتی می توانید بلندگوها را به جک صوتی واقع در سمت چپ واحد وصل کنید.

هر کانال دارای دو پین ورودی صوتی است ، و این باعث می شود که منابع صوتی مختلف را در خود جای دهد.علاوه بر این ، یک ورودی صوتی دو کانال 3 پین به راحتی در نزدیکی واقع شده است و گزینه های بیشتری را برای اتصال فراهم می کند.این جنبه می تواند به ویژه برای افرادی که اغلب بین چندین دستگاه صوتی جابجا می شوند یا می خواهند منابع صوتی مختلف را کشف کنند ، جذاب باشد.تقویت کننده همچنین از اتصالات سیم مستقیم از طریق سه اتصالات 2 پین در سمت راست پشتیبانی می کند ، که به وضوح برای کانال چپ ، VCC/زمین و کانال سمت راست برچسب گذاری شده اند.این طراحی کاربر محور نه تنها روند سیم کشی را تسهیل می کند بلکه احتمال خطاهای اتصال را نیز کاهش می دهد و شما را از ناامیدی از عیب یابی دور می کند.

در سمت چپ تقویت کننده ، یک پتانسیلومتر امکان تنظیم حجم صوتی آسان را فراهم می کند.این ویژگی نقش مهمی در شخصی سازی تجربه گوش دادن ، پذیرایی از سلیقه های فردی یا سازگاری با محیط های خاص دارد.علاوه بر این ، سوئیچ انتخاب کننده افزایش سطح دیگری از کنترل بر سطح خروجی را ارائه می دهد.با افزایش سود ، می توانید از یک صدای بلندتر صدا لذت ببرید ، که می تواند بیشتر در فضاهای بزرگتر یا هنگام هدف ایجاد یک فضای صوتی همهجانبه تر مفید باشد.برای بهترین نتیجه ، توصیه می شود که هم حجم را تنظیم کنید و هم سوئیچ ها را به موقعیت های بالاتر خود برسانید و از این طریق اطمینان حاصل کنید که تقویت کننده به پتانسیل کامل خود برسد.

کاربردهای

TDA7498E بسیار متنوع است و برای برنامه هایی مانند سیستم های بلندگو در مانیتورها و پروژکتورها ایده آل است.تولید صدا قوی آن تجربیات را در تنظیماتی مانند تئاترهای خانگی و کلاسهای درس تقویت می کند و اهمیت صوتی با کیفیت بالا را در مکمل رسانه های بصری برجسته می کند.

• TDA7498E در تقویت صدا برای رایانه های نوت بوک مؤثر است.هرچه فناوری قابل حمل رایج تر می شود ، تمایل به کیفیت صوتی استثنایی در طرح های جمع و جور افزایش یافته است.شما اغلب می توانید به دنبال یک تجربه صوتی جذاب باشید ، خواه در کنفرانس های ویدیویی شرکت کنید ، از پخش موسیقی لذت ببرید ، یا خود را در بازی غوطه ور کنید.شکل و کارآیی فشرده کننده آن را قادر می سازد تا با زحمت در طرح های براق لپ تاپ های مدرن ادغام شود و آن را به یک دارایی ارزشمند برای بهبود عملکرد چندرسانه ای تبدیل کند.

• TDA7498E همچنین با بلندگوهای قابل حمل ، پخش کننده های DVD و کنسول های بازی بسیار سازگار است.با محبوبیت روزافزون سرگرمی های موبایل ، مصرف کنندگان به دستگاه هایی جذب می شوند که هم راحتی و هم از کیفیت صدای برتر برخوردار هستند.در این سناریو ، سازگاری تقویت کننده با منابع قدرت 5 ولت ثابت می کند که بیشتر مفید است و ادغام ساده در وسایل باتری را تسهیل می کند.این تطبیق پذیری نه تنها از طیف گسترده ای از برنامه ها پشتیبانی می کند بلکه باعث نوآوری در طراحی محصول می شود و به شما امکان می دهد راه حل های صوتی فشرده تر و کارآمدتری را انجام دهید.

• TDA7498E می تواند تعامل شما با محصولات صوتی را به میزان قابل توجهی افزایش دهد.با اولویت بندی کیفیت صدا در کنار قابلیت حمل ، می توانید ترجیحات در حال تغییر مصرف کنندگان را که به طور فزاینده ای از وفاداری صوتی در دستگاه های خود ارزش قائل هستند ، پذیرایی کنید.در نتیجه ، این تقویت کننده به عنوان مجرای بین دلاوری فنی و رضایت عمل می کند و نشان دهنده تأثیر فعال صدا در فناوری معاصر است.

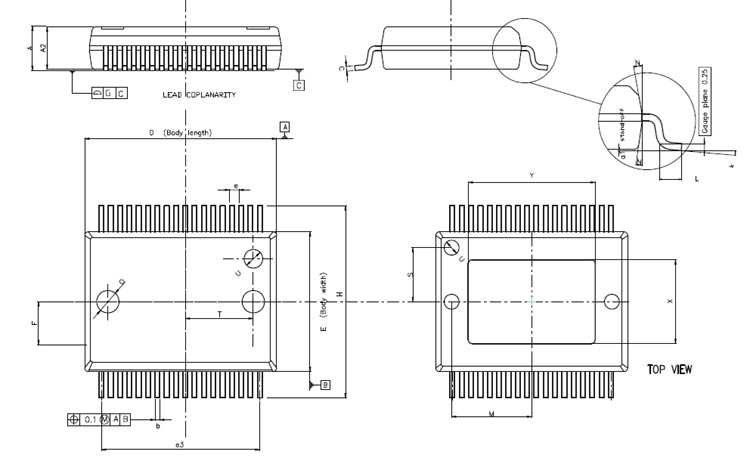

ابعاد و مدل 2D

نماد	مگنی
	حداقل	تایپ	حداکثر
بوها	2.15	جدید	2.45
A2	2.15	جدید	2.35
A1	0	جدید	0.1
بشور	0.18	جدید	0.36
جف	0.23	جدید	0.32
د	10.1	جدید	10.5
اشمیه	7.4	جدید	7.6
اشمیه	جدید	0.5	جدید
E3	جدید	8.5	جدید
ج	جدید	2.3	جدید
جف	جدید	جدید	0.1
سخنرانی	10.1	جدید	10.5
سخنرانی	جدید	جدید	0.4
k	0	جدید	8
سعادت	0.55	جدید	0.85
مگس	جدید	4.3	جدید
حرف	جدید	جدید	10
ای	جدید	1.2	جدید
سعدی	جدید	0.8	جدید
حرف	جدید	2.9	جدید
حرف	جدید	3.65	جدید
تو	جدید	1	جدید
x	4.1	جدید	4.7
حرف	6.5	جدید	7.1

برگه داده PDF

برگه های TDA7498E:

TDA7498e.pdf
