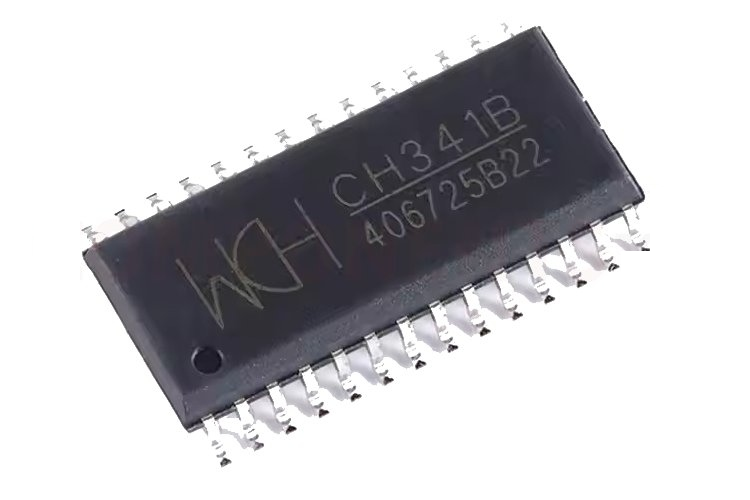

کاوش USB با سرعت بالا CH341 به رابط سریال

تراشه CH341 یک مبدل UART UART همه کاره و مقرون به صرفه است که توسط WCH طراحی شده است ، که به دلیل توانایی خود برای ایجاد شکاف بین سیستم های تعبیه شده و دستگاه های محاسباتی مدرن ، به طور گسترده جشن گرفته می شود.CH341 با سازگاری آن در استانداردهای USB 1.1 و USB 2.0 و پشتیبانی از پروتکل های متعدد مانند UART ، I2C ، SPI و موازی ، CH341 به ابزاری لازم برای شما تبدیل شده است.در این مقاله ، ما به ویژگی ها ، تنظیمات PIN ، برنامه ها و ملاحظات طراحی CH341 می پردازیم.این که آیا شما در حال بررسی ارتباطات میکروکنترلر ، تقویت سیستم های کنترل صنعتی یا ساده سازی پروژه های الکترونیکی DIY هستید ، این راهنما بینش های کاملی را برای کمک به شما در استفاده از پتانسیل کامل CH341 فراهم می کند.

کاتالوگ

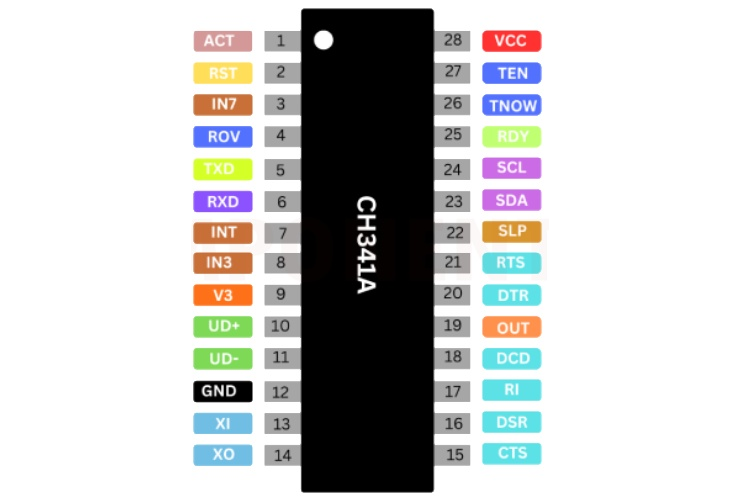

پیکربندی

پین شماره (341a)	پین شماره (341T)	پین شماره (341H)	نام پین	نوع پین	توضیحات پین
28	13،20	20	VCC	قدرت	درگاه ورودی قدرت مثبت به قدرت 0.1Uf نیاز دارد خازن جدا شده
12	11،12	7،18	GND	قدرت	زمین عمومی ، اتصال زمینی برای اتوبوس USB
9	6	4	V3	قدرت	پیوست قدرت خارجی ورودی VCC در حالی که 3.3V ؛ خازن جداکننده 0.01Uf را در خارج از کشور متصل می کند در حالی که 5 ولت است
13	9	8	شیطان	در	ورودی نوسان ساز کریستال ، اتصال کریستال و خازن اسیلاتور کریستال خارجی
14	10	9	XO	خارج	خروجی مخالف نوسان ساز کریستال ، پیوست خازن اسیلاتور کریستال و کریستال در خارج
10	7	5	ud+	سیگنال USB	مستقیماً به سیم داده D+ اتوبوس USB متصل می شود
11	8	6	ud-	سیگنال USB	مستقیماً به سیم داده D- Data از اتوبوس USB متصل می شود
1	1	1	عمل#	خارج	پس از وضعیت خروجی تنظیمات دستگاه USB ، کم است فعال
2	هیچ	2	RSTI	در	ورودی تنظیم مجدد خارجی ، فعال با سطح بالا ، با مقاوم در برابر کشش
24	16	هیچ	شبه	خروجی تخلیه باز	خروجی پیکربندی عملکرد تراشه ، با کشش مقاومت ، با SCL تراشه تنظیمات EEPROM سریال ارتباط برقرار کنید
23	15	هیچ	SDA	تخلیه را باز کنید/در	ورودی پیکربندی عملکرد تراشه ، با کشش مقاومت ، با SDA تراشه تنظیمات EEPROM سریال ارتباط برقرار کنید

ویژگی

نشان	شرح
رابط USB	رابط دستگاه USB با سرعت کامل با USB مطابقت دارد مشخصات نسخه 2.0 ، فقط به کریستال و خازن خارجی نیاز دارد.
شناسه فروشنده و شناسه محصول	به صورت اختیاری شناسه فروشنده ، شناسه محصول و شماره لیست را تعریف کنید با استفاده از یک EEPROM سریال کم هزینه خارجی.
منبع تغذیه	از منابع قدرت 5 ولت و 3.3 ولت پشتیبانی می کند.
تبدیل کم هزینه	تجهیزات محیطی سریال را مستقیماً تبدیل می کند ، موازی چاپگرها ، و تجهیزات محیطی موازی.
بسته بندی	موجود در بسته های SOP-28 و SSOP-20 ، بدون سرب و سازگار با استانداردهای ROHS.
سازگاری لایه کاربرد	فقط با لایه برنامه به عنوان رابط سازگار است از طریق USB منحرف می شوند.
شبیه سازی سریال	سریال استاندارد را برای به روزرسانی محیطی شبیه سازی می کند تجهیزات یا اضافه کردن درگاه های سریال اضافی از طریق USB.
سازگاری ویندوز	کاملاً با برنامه های کاربردی سریال سازگار است سیستم عامل های ویندوز.
سخت افزار سریال کامل دوپلکس	انتقال و دریافت بافرها از 50bps پشتیبانی می کند و دریافت می کند 2Mbps ارتباطی نرخ Baud.
پشتیبانی بیت داده	از 5 ، 6 ، 7 یا 8 بیت داده و برابری مختلف پشتیبانی می کند چک (عجیب ، یکنواخت ، خالی ، نشانه یا هیچ).
پشتیبانی سیگنال	از انتقال سریال پشتیبانی می کند و سیگنال های فعال را دریافت می کند ، سیگنال های واسطه مودم و سیگنال های کنترل سرعت انتقال.
رابط خارجی	رابط های RS232 ، RS485 و RS422 را از طریق خارجی فراهم می کند تجهیزات سوئیچ سطح.
دسترسی eeprom	از دسترسی غیرمستقیم به حافظه سریال خارجی EEPROM پشتیبانی می کند از طریق ارتباطات سریال استاندارد.
سازگاری درگاه چاپگر	چاپگرهای موازی را به چاپگرهای USB ارتقا می دهد ، مطابق با مشخصات USB و سازگار با سیستم عامل ویندوز.
پشتیبانی چاپگر موازی	سازگار با چاپگرهای موازی استاندارد ، پشتیبانی از حالت های چاپی کم سرعت و پر سرعت.
ارتباط دو جهته	از ارتباطات دو جهته IEEE-1284 پشتیبانی می کند. با حالت های انتقال یک و دو جهته.
حالت های رابط موازی	EPP (درگاه موازی پیشرفته) و MEM (حافظه را فراهم می کند حالت) حالت های رابط.
سیگنال های حالت EPP	سیگنالهایی مانند#، DS#و WR#را شبیه به EPP می کند v1.7 یا v1.9.
سیگنال های حالت MEM	سیگنالهایی مانند A0 ، Rd#و WR#را شبیه به حافظه می کند حالت را بخوانید/بنویسید.
رابط سریال همزمان	از فناوری FlexWire in استفاده می کند تا 2 سیم را به 5 سیم فعال کند ارتباطات سریال همزمان از طریق نرم افزار.
میزبان/پشتیبانی نقطه پایانی	از رابط های سریال همزمان 2 سیم و 4 سیم پشتیبانی می کند.
رابط 2 سیم	سیم های سیگنال SCL و SDA را تأمین می کند و چهار پشتیبانی می کند سرعت انتقال

تولید کنندگان

WCH به عنوان تنها تولید کننده CH341با تأکید بر نقش بخشی در انواع برنامه های الکترونیکی.این انحصار ، ملاحظات متعددی را برای صنایع وابسته به CH341 برای نیازهای عملیاتی آنها مطرح می کند.

منبع تولید منحصر به فرد CH341 آسیب پذیری های احتمالی را در زنجیره تأمین معرفی می کند.به عنوان مثال ، آیا باید WCH با تأخیر در تولید یا با چالش های کنترل کیفیت روبرو شود ، در دسترس بودن بازار CH341 می تواند به میزان قابل توجهی تأثیر بگذارد.این وضعیت بر اهمیت برنامه ریزی فعال تأکید دارد.شرکت ها ممکن است از کاوش در مورد استراتژی های منابع متنوع یا سرمایه گذاری در فن آوری های جایگزین برای کاهش خطرات مرتبط با اعتماد به یک تولید کننده واحد بهره مند شوند.

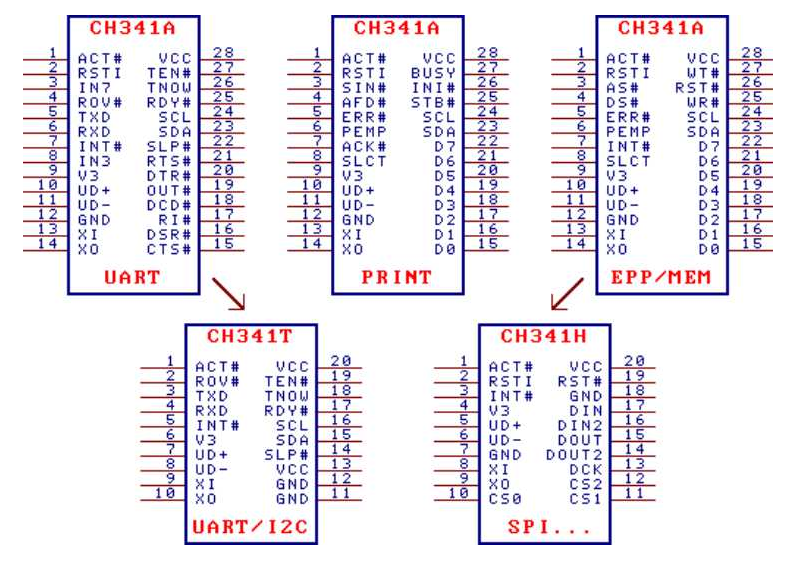

انواع مختلف

CH9102 دارای سه نوع است که در دو نوع بسته بندی مختلف موجود است: SOP-28 و SSOP-20.

شکل بسته بندی	عرض پلاستیک (میلی متر)	عرض پلاستیک (MIL)	زمین پین (میلی متر)	زمین پین (MIL)	دستورالعمل بسته بندی	شماره قطعه
SOP-28	7.62	300	1.27	50	بسته طرح کلی 28 پین	CH341A
SSOP-20	5.3	209	0.65	25	بسته بندی طرح کلی 20 پین را کوچک کنید	CH341T
SSOP-20	5.3	209	0.65	25	بسته بندی طرح کلی 20 پین را کوچک کنید	CH341H

طرف دیگر

• CH340

• ft230x

• CP2102

• pl2303hx

• CH343

• MCP2200

• CP2110

• FT232

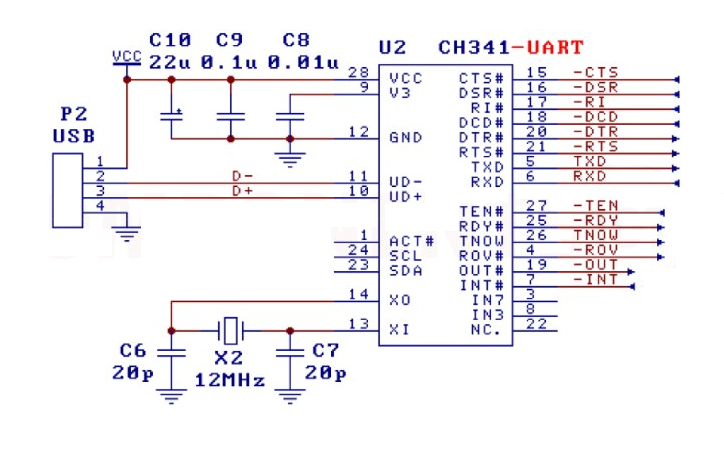

طرح بندی

بازنمایی شماتیک CH341 به عنوان یک طرح نهایی برای درک چارچوب عملیاتی خود عمل می کند.غالب در این مدار ، خطوط داده USB به طور مستقیم با UD+ و UD- پین های تراشه رابط می کنند و ارتباط صاف را با دستگاه های میزبان امکان پذیر می کنند.این اتصال به عنوان ستون فقرات برای انتقال داده ها خدمت می کند ، فرایندی که در چشم انداز الکترونیکی بهم پیوسته ما به طور فزاینده ای قابل توجه است.

برای حفظ پایداری مدار ، خازن ها به طور متفکرانه در سراسر منبع تغذیه و پین V3 قرار می گیرند.این مؤلفه ها به طور قابل توجهی در تثبیت ولتاژ و کاهش نویز نقش دارند ، که هر دو برای حفظ یکپارچگی سیگنال مفید هستند.در سناریوهای عملی ، اغلب می توانید نقش این خازن ها را برجسته کنید و تأثیر آنها را بر عملکرد کلی سیستم تشخیص دهید.یک مدار منبع تغذیه به خوبی ساختار یافته می تواند از نقص ها جلوگیری کرده و طول عمر دستگاه را ترویج کند.خطوط TX و RX CH341 به اتصالات دقیقی به میکروکنترلر یا یک مدار مشابه نیاز دارند.از آن برای خط TX برای اتصال به RX دستگاه دریافت کننده و برعکس استفاده می شود ، در حالی که یک زمین مشترک را تضمین می کند.این اصل مسیریابی دقیق سیگنال از مفاهیم مفهومی فراتر می رود.این نشان دهنده دروس آموخته شده از پیاده سازی های بی شماری است.ارتباطات اشتباه می تواند منجر به خرابی ارتباطات ، به طور بالقوه پروژه ها و باعث ناامیدی قابل توجهی شود.بنابراین ، یک رویکرد دقیق برای سیم کشی برای ادغام موفق فعال است.

علاوه بر این ، یک اسیلاتور کریستالی 12 مگاهرتز ، همراه با دو خازن 20pf ، برای تولید سیگنال ساعت مورد نیاز برای CH341 استفاده می شود.این سیگنال ساعت برای همگام سازی انتقال داده ها اساسی است و ثبات آن به طور مستقیم بر عملکرد تراشه تأثیر می گذارد.در برنامه های مختلف ، یک منبع ساعت قابل اعتماد نشان داده شده است که کارایی کلی وظایف پردازش داده ها را بهبود می بخشد.شما اغلب می توانید تنظیمات ساعت جایگزین و تأثیرات آنها را بر عملکرد بررسی کنید ، و توجه کامل مورد نیاز در طراحی مدار را نشان می دهد.

عیب یابی CH341

هنگام مواجهه با مشکلات ارتباطی با مبدل USB به سریال که از CH341 استفاده می کند ، یک فرآیند عیب یابی به خوبی ساختار یافته می تواند شانس شما برای حل مسئله را تا حد زیادی بهبود بخشد.

• با بررسی دقیق تمام اتصالات بین CH341 و مؤلفه های مرتبط شروع کنید.توجه ویژه ای به تراز خطوط TX (انتقال) و RX (دریافت) داشته باشید.حتی یک سوء استفاده جزئی می تواند ارتباط را مختل کند.علاوه بر این ، تأیید کنید که سطح ولتاژ سیگنال ها با دستگاه هایی که به آن وصل می شوید مطابقت دارد ، زیرا هرگونه اختلاف می تواند منجر به رفتار غیرقابل پیش بینی یا عدم موفقیت در ارتباط شود.

• نظارت مکرر در هنگام عیب یابی خود کابل USB است.در صورت ادامه مشکلات ، ممکن است ارزش کابل موجود را با یک دستگاه دیگر جایگزین کند ، زیرا یک کابل ناقص یا فرعی می تواند عوارض قابل توجهی ایجاد کند.سازگاری CH341 همچنین به برنامه نویسی i2c و spi eeproms گسترش می یابد.برنامه نویسان آماده مانند برنامه نویس CH341A یا CH341 BIOS می توانند این کار را ساده تر کنند.آشنایی با این ابزارها می تواند باعث صرفه جویی در وقت و کاهش ناامیدی شود.

• CH341 را به طور کامل آزمایش کنید و اطمینان حاصل کنید که تنظیمات سریال در رایانه شما ، به ویژه نرخ Baud ، با دستگاه هایی که قصد ارتباط با آنها را دارید ، سازگار است.عدم تطابق در این تنظیمات می تواند منجر به فساد داده یا عدم توانایی در برقراری ارتباط شود.انجام آزمایش حلقه ای نیز یک استراتژی عملی برای تأیید عملکرد CH341 است.این شامل اتصال پین های TX و RX و بررسی اینکه داده های منتقل شده با داده های دریافت شده مطابقت دارد.

• در شرایطی که رایانه شما مدار مجتمع (IC) را تشخیص نمی دهد ، لازم است یک بررسی جامع از درایورهای نصب شده انجام شود.تأیید کنید که شما درایورهای مناسب برای CH341 دارید ، زیرا رانندگان منسوخ یا نادرست می توانند منجر به مشکلات تشخیص شوند.علاوه بر این ، بررسی مدیر دستگاه برای هر پیام خطایی می تواند سرنخ های ارزشمندی را در مورد مشکلات اساسی ارائه دهد.

سفر عیب یابی غالباً فرایندی از پالایش است که هم صبر و هم توجه به جزئیات نیاز دارد.با پذیرش یک رویکرد سیستماتیک و ترسیم تجربیات عملی از چالش های قبلی ، می توانید به طور مؤثرتر از این موانع حرکت کنید.در نهایت ، عیب یابی موفقیت آمیز به درک عمیق از ابزارهای موجود و پیچیدگی های پروتکل های ارتباطی در بازی بستگی دارد.

ملاحظات طراحی PCB

هنگام سفر به طراحی PCB که شامل CH341 است ، باید توجه دقیق به قرارگیری استراتژیک خازن های جداشدن در نزدیکی با پین های تراشه توجه شود.این ترتیب اندیشمند نه تنها منبع تغذیه را تقویت می کند بلکه نوسانات ولتاژ را نیز کاهش می دهد که به طور بالقوه می تواند عملکرد تراشه را مختل کند.

• اطمینان از اینکه خطوط D+ و D- به صورت موازی هدایت می شوند و توسط Pour Ground یا مس محافظت می شوند ، نقش مهمی در کاهش خطر تداخل سیگنال خارجی ایفا می کند.این استراتژی طرح توسط بسیاری از طرح های موفق پشتیبانی می شود که هرکدام مزایای بهبود یکپارچگی و قابلیت اطمینان داده ها را نشان می دهند.

• یکی دیگر از جنبه های مهم شامل حفظ سیگنال کوتاه بین پین های XI و XO است.این عمل به به حداقل رساندن اختلالات با فرکانس بالا که می تواند ارتباط برقرار کند ، کمک می کند.اغلب می توانید متوجه شوید که اجرای زمین یا پوشش مس برای اجزای مرتبط می تواند سازگاری الکترومغناطیسی کلی (EMC) PCB را به میزان قابل توجهی افزایش دهد.این روش نه تنها به کاهش نویز کمک می کند بلکه یک محیط عملیاتی با ثبات تر را نیز تقویت می کند.

• موقعیت یابی بندر USB نیز مورد توجه دقیق قرار می گیرد.قرار دادن آن در نزدیکی CH341 امکان مسیریابی مستقیم خطوط داده را فراهم می کند ، که برای حفظ یکپارچگی سیگنال مورد نیاز است.عاقلانه است که تعداد VIA ها را در خطوط داده محدود کنیم ، زیرا هر یک از طریق ظرفیت و القاء اضافی که می تواند کیفیت سیگنال را به خطر بیاندازد ، می تواند کیفیت سیگنال را به خطر بیاندازد.شما اغلب می توانید در مورد تجربیات گذشته تأمل کنید که به حداقل رساندن VIA ها منجر به پیشرفت های قابل توجه عملکرد ، بیشتر در برنامه های پر سرعت شود.

استفاده از CH341

تراشه CH341 به عنوان یک عنصر بسیار سازگار در بخش الکترونیک شناخته می شود و دارای مجموعه ای از برنامه های کاربردی است که به مراتب فراتر از عملکرد اساسی می رسد.ترکیب آن در سیستم های متنوع بر اهمیت آن در فناوری معاصر ، به ویژه در زمینه هایی مانند برنامه نویسی میکروکنترلر ، اشکال زدایی و آزمایش تأکید دارد.توانایی تراشه در رابط با پروتکل های متعدد ، در سیستم های کنترل صنعتی مورد نیاز است ، جایی که دقت و قابلیت اطمینان یک ضرورت است.

برنامه نویسی و اشکال زدایی میکروکنترلر

در دامنه برنامه نویسی میکروکنترلر ، CH341 به عنوان یک پیوند پویا بین برنامه نویس و میکروکنترلر عمل می کند.این اتصال نه تنها بارگذاری کد را تسهیل می کند بلکه از اشکال زدایی نیز پشتیبانی می کند.فرآیند اشکال زدایی اغلب به یک سری تنظیمات تکراری بر اساس بازخورد سیستم نیاز دارد ، که هم می تواند چالش برانگیز و هم پاداش دهنده باشد.شما می توانید نشان دهید که درک کاملی از ویژگی های CH341 می تواند تا حد زیادی کارایی این فرآیند تکراری را بهبود بخشد و باعث ایجاد حس موفقیت و تسلط شود.

سیستم های کنترل صنعتی

تأثیر CH341 در سیستم های کنترل صنعتی قابل توجه است.ظرفیت آن برای برقراری ارتباط با دستگاه های مختلف ، ادغام صاف در تنظیمات از قبل موجود را تضمین می کند.از این انعطاف پذیری استفاده می شود ، بیشتر در محیط هایی که سیستم های قدیمی با فناوری های مدرن همزیستی دارند.شما می توانید از CH341 به طور مکرر برای مشاهده قابلیت اطمینان سیستم پیشرفته و کاهش خرابی استفاده کنید ، زیرا ارتباط بین مؤلفه های مختلف را نشان می دهد و در نهایت منجر به احساس رضایت در کار آنها می شود.

پروژه های الکترونیکی DIY

CH341 گنجینه ای از فرصت ها را در پروژه های الکترونیکی DIY باز می کند.مقرون به صرفه بودن و طراحی در دسترس آن ، آن را به یک انتخاب جذاب برای شما تبدیل می کند.شما می توانید به اشتراک بگذارید که آزمایشات شما با CH341 درک شما از ارتباطات سریال و رابط دستگاه را عمیق تر کرده است.این تعامل مفید نه تنها مهارت ها را پرورش می دهد بلکه باعث خلاقیت و نوآوری می شود و احساس شادی را در فرایند یادگیری القا می کند.

پشتیبانی از دستگاه میراث

حضور ماندگار دستگاه های میراث در صنایع مختلف یک چالش مشخص را نشان می دهد.CH341 با فعال کردن سیستم های معاصر برای تعامل با فناوری های قدیمی ، یک راه حل ارزشمند ارائه می دهد.این عملکرد به ویژه در بخش هایی که تجهیزات ارتقاء به دلیل محدودیت های مالی یا مشکلات سازگاری غیر عملی است ، سودمند است.می توانید فاش کنید که استفاده از CH341 می تواند عمر عملیاتی سیستم های میراث را طولانی کند ، و این امکان را برای پیشرفت های تدریجی به سمت فن آوری های مدرن فراهم می کند ، که می تواند آرامش ذهن را به سازمان هایی که در این انتقال حرکت می کنند ، به همراه آورد.

اتوماسیون و روباتیک

در زمینه اتوماسیون و روباتیک ، CH341 نقش مهمی در تسهیل ارتباط بین میکروکنترلرها و سایر مؤلفه ها دارد.تطبیق پذیری آن امکان ادغام سنسورها و محرک های متنوع را فراهم می کند و از این طریق قابلیت های سیستم های روباتیک را تقویت می کند.برنامه های واقعی نشان داده اند که تیم هایی که به طور مؤثر از CH341 استفاده می کنند ، اغلب به سطح بالایی از اتوماسیون می رسند ، در نهایت منجر به افزایش بهره وری و احساس تحقق در پروژه های خود می شوند.

USB به تبدیل سریال

CH341 بیشتر به دلیل مهارت خود در تبدیل USB به درگاه های سریال RS485 ، RS232 و TTL شناخته شده است.این قابلیت برای برنامه هایی که نیاز به اتصال USB برای دستگاه هایی دارند که به طور معمول به ارتباطات سریال بستگی دارند ، پر جنب و جوش است.می توانید اظهار داشته باشید که CH341 فرآیند اتصال بین رایانه های مدرن و دستگاه های قدیمی را ساده می کند و یک گردش کار کارآمدتر را در محیط هایی که هر دو فناوری در آن بازی می کنند ، ترویج می کند.این ادغام یکپارچه احساس سهولت و بهره وری را تقویت می کند.

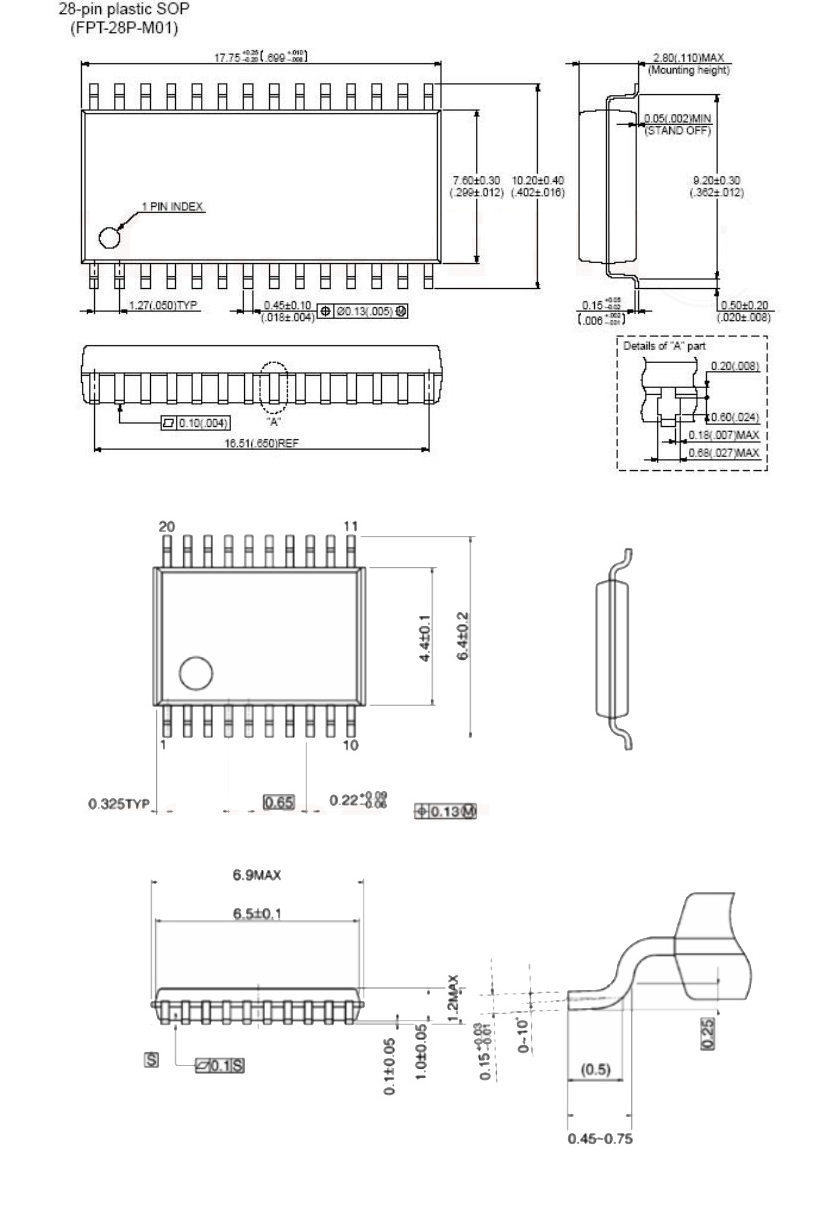

ردپای و بعد

می توانید نقشه ها و ابعاد مکانیکی تراشه CH341 را در اینجا پیدا کنید.این ابعاد برای ایجاد ردپاهای سفارشی برای طراحی PCB یا مدل سازی CAD ایده آل است.
