کاوش RAM بلوک در سری Xilinx SP3: ویژگی ها ، تفاوت ها و بهینه سازی

این راهنما نقش بلوک RAM در سری SP3 Xilinx را بررسی می کند ، با ظرفیت آن تا 1.87 مگابیت و کاربردهای همه کاره مانند ذخیره سازی داده ها ، FIFO ها و بافر.این توضیح می دهد که چگونه RAM بلوک عملکرد سیستم را از طریق انعطاف پذیری افزایش می دهد و آن را با RAM توزیع شده مقایسه می کند.با درک ویژگی های آن ، می توانید RAM بلوک را برای طراحی سیستم های کارآمدتر و قدرتمندتر بهینه کنید.

کاتالوگ

نمای کلی

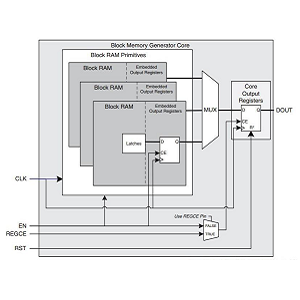

RAM بلوک (BRAM) یک مؤلفه مهم در FPGA های مدرن ، به ویژه در سری SP3 Xilinx است.SP3 FPGA دو نوع RAM را فراهم می کند: RAM بلوک و RAM توزیع شده ، هر کدام برای کارهای خاص برای انتقال داده ها طراحی شده اند.این دستگاه حداکثر 1.87 مگابایت از RAM بلوک را ارائه می دهد ، که برای کارهایی مانند ذخیره سازی داده ها ، ساختارهای FIFO و بافر در سیستم های با کارایی بالا استفاده می شود.هر واحد RAM بلوک دارای ظرفیت 18 کیلوگرم است و از عملکرد واقعی پورت دوگانه پشتیبانی می کند.این بدان معنی است که شامل دو اتوبوس داده مستقل 36 بیتی برای عملیات خواندن و نوشتن همزمان ، حداکثر بهره وری است.شما می توانید آن را به عنوان RAM تک پورت با پهنای باند 72 بیتی یا RAM Dual-Port با پهنای باند 36 بیتی پیکربندی کنید و امکان انعطاف پذیری را برای نیازهای مختلف دسترسی به داده ها فراهم می کند.

واحدهای RAM بلوک همچنین می توانند تا 104 واحد آبشار داشته باشند تا بتوانند یکپارچه برای گسترش ظرفیت حافظه و پشتیبانی از وظایف پردازش پیچیده تر متصل شوند.این ویژگی امکان ایجاد سیستم های حافظه همه کاره با نسبت ابعاد سفارشی و تبدیل پهنای باند داده را فراهم می کند.در عمل ، Block RAM باعث افزایش عملکرد در برنامه های نیاز به دسترسی سریع به داده ها ، مانند پردازش سیگنال دیجیتال (DSP) می شود.توانایی آن در انجام عملیات سریع خواندن/نوشتن باعث بهبود عملکرد و کاهش تأخیر می شود ، در حالی که عملیات برابری از قابلیت اطمینان داده ها اطمینان می دهد.طراحی و قابلیت آبشار دوگانه ، Block RAM را به ابزاری قدرتمند برای ایجاد معماری های حافظه کارآمد تبدیل می کند.با افزایش تقاضا برای پردازش داده های پر سرعت ، درک و اعمال پتانسیل بلوک RAM در طراحی سیستم مبتنی بر FPGA به طور فزاینده ای اهمیت دارد.

تفاوت با رم توزیع شده

RAM بلوک نیاز به استفاده کامل در یک نمونه واحد دارد ، به این معنی که اگر حافظه کمتری نسبت به آنچه که یک واحد RAM بلوک فراهم می کند ، لازم باشد ، بخش بلااستفاده برای اهداف دیگر در دسترس نیست.این می تواند منجر به ناکارآمدی و منابع هدر رفته ، به ویژه در سیستم هایی با تقاضای حافظه پویا یا نوسان شود.در مقابل ، RAM توزیع شده با اجازه تخصیص دقیق فقط حافظه مورد نیاز ، انعطاف پذیری بیشتری را ارائه می دهد ، و آن را برای برنامه های دارای نیازهای متغیر مانند پردازش داده های زمان ایده آل می کند.این تفاوت های معماری بر استراتژی های طراحی تأثیر می گذارد ، با RAM توزیع شده اغلب مدیریت منابع کارآمدتر ، کاهش مصرف برق و بهبود عملکرد سیستم را فراهم می کند.انتخاب بین RAM بلوک و RAM توزیع شده به کاربرد خاص ، تعادل مقیاس پذیری ، عملکرد و مقرون به صرفه بستگی دارد.
