EPM7192SQC160-15 CPLD: ویژگی ها ، Pinout ، برنامه نویسی و برنامه ها

این راهنما در مورد EPM7192SQC160-15 ، یک تراشه منطق قابل برنامه ریزی از خانواده حداکثر 7000 صحبت می کند.این توضیح می دهد که تراشه چه کاری می تواند انجام دهد ، چگونه کار می کند و از کجا می توان از آن استفاده کرد.این نشان می دهد که چگونه تراشه در داخل ساخته شده است ، هر پین چه می کند و چگونه به قسمت های دیگر متصل می شود.این راهنما همچنین شامل مواردی است که می توان از این تراشه استفاده کرد ، چگونه می توان آن را به صورت مرحله به مرحله برنامه ریزی کرد ، چه تراشه های مشابه دیگری وجود دارد و چه کسی آن را می سازد.

کاتالوگ

EPM7192SQC160-15 چیست؟

در EPM7192SQC160-15 یک CPLD میان رده (دستگاه منطق قابل برنامه ریزی پیچیده) از خانواده حداکثر 7000S است که برای کنترل منطق دیجیتال قابل اعتماد در سیستم های تعبیه شده و صنعتی ساخته شده است.این تراشه 192 ماکروسل و حدود 3750 دروازه منطقی را ارائه می دهد و ظرفیت کافی برای رسیدگی به کارهای منطق متوسط ​​را فراهم می کند.این شامل 124 پین I/O است و در عرضه 5 ولت اجرا می شود ، با پشتیبانی چند ولت I/O برای رابط با هر دو سیستم منطقی 3.3V و 5V.معماری مبتنی بر EEPROM قابل برنامه ریزی در سیستم ، به این معنی است که می توانید بدون نیاز به اجزای اضافی یا حافظه خارجی ، آن را مستقیماً در مدار خود مجدداً برنامه ریزی کنید.با درجه سرعت 15 -15 ، از فرکانس های ساعت سیستم تا حدود 76.9 مگاهرتز پشتیبانی می کند و عملکرد زمان بندی سریع و مداوم را برای برنامه های دیجیتالی گسترده ارائه می دهد.خانواده حداکثر 7000s به دلیل عملکرد جامد ، حافظه EEPROM و عملکرد ولتاژ انعطاف پذیر شناخته شده اند.

به دنبال EPM7192SQC160-15 هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.

مدل های CAD EPM7192SQC160-15

نماد EPM7192SQC160-15

ردپای EPM7192SQC160-15

مدل 3D EPM7192SQC160-15

ویژگی های EPM7192SQC160-15

192 ماکروسل: این دستگاه شامل 192 ماکروسل است که به عنوان عناصر قابل برنامه ریزی اصلی عمل می کنند.این ماکروسل ها می توانند برای اجرای طیف گسترده ای از عملکردهای منطقی ترکیبی و پی در پی که در طرح های دیجیتال مورد نیاز است ، پیکربندی شود.

تقریباً 3،750 دروازه منطقی: این ظرفیت منطقی معادل حدود 3،750 دروازه را ارائه می دهد ، و آن را برای منطق کنترل ترکیب متوسط ​​، ماشین های دولتی یا منطق چسب در سیستم های تعبیه شده مناسب می کند.

قابلیت برنامه نویسی در سیستم از طریق JTAG: این حافظه مبتنی بر EEPROM است که اجازه می دهد تا با استفاده از یک رابط JTAG استاندارد ، به طور مستقیم در سیستم برنامه ریزی مجدد شود و از استانداردهای IEEE 1149.1 و IEEE 1532 پشتیبانی کند.

حداکثر فرکانس تا 125 مگاهرتز: منطق داخلی می تواند با سرعت ساعت به 125 مگاهرتز عمل کند و پردازش سریع را برای برنامه های حساس به زمان بندی می کند.

تأخیر انتشار 7.5 نانومتر: تراشه تأخیر انتشار کم تقریباً 7.5 نانو ثانیه را ارائه می دهد و از پاسخ سریع سیگنال از ورودی به خروجی اطمینان می دهد.

از عرضه 5 ولت با I/O چند ولت پشتیبانی می کند: این دستگاه روی یک منبع اصلی 5 ولت کار می کند و از I/O چند ولت پشتیبانی می کند و امکان سازگاری با سطح سیگنال 5 ولت و 3.3 ولت را برای ادغام آسان در سیستم های ولتاژ مختلط فراهم می کند.

نرخ خواب قابل برنامه ریزی و خروجی های تخلیه باز: شما می توانید نرخ لبه سیگنال را برای کاهش EMI کنترل کرده و خروجی های تخلیه باز را برای سیمی و منطق یا تغییر سطح انتخاب کنید.

شش سیگنال خروجی جهانی را فعال می کنند: این سیگنال های کنترل جهانی امکان فعال کردن یا غیرفعال کردن خروجی ها در چندین بانک I/O را برای مدیریت سیگنال کارآمد فراهم می کند.

فلیپ فلاپ های قابل تنظیم در ماکروسل: هر ماکروسل شامل یک فلیپ فلاپ است که از پیش تعیین شده ، شفاف ، فعال کردن ساعت و کنترل فردی پشتیبانی می کند و انعطاف پذیری پیشرفته ای را برای طراحی منطق پی در پی فراهم می کند.

حالت کم مصرف: این دستگاه شامل یک ویژگی صرفه جویی در برق است که می تواند مصرف انرژی ماکروسل را بیش از 50 ٪ کاهش دهد ، که برای کاربردهای کارآمد با انرژی مفید است.

پشتیبانی تست اسکن مرز JTAG : دستگاه هایی با 128 یا بیشتر ماکروسل ، مانند این ، شامل ویژگی های کامل آزمایش اسکن مرزی برای تشخیص و اعتبار سنجی کارآمد در سطح هیئت مدیره هستند.

بیت امنیتی برای محافظت از طراحی: یک بیت امنیتی قابل برنامه ریزی تضمین می کند که طراحی داخلی را نمی توان خواند یا کپی کرد و از مالکیت معنوی محافظت کرد.

I/O سازگار با PCI: ساختار I/O برای برآورده کردن نیازهای الکتریکی PCI طراحی شده است و باعث می شود رابط مستقیم با سیستم های مبتنی بر PCI امکان پذیر شود.

دامنه دمای کار 0 درجه سانتیگراد تا 70 درجه سانتیگراد: محدوده درجه حرارت استاندارد تجاری ، این دستگاه را برای اکثر برنامه های محیط زیست و کنترل شده مناسب می کند.

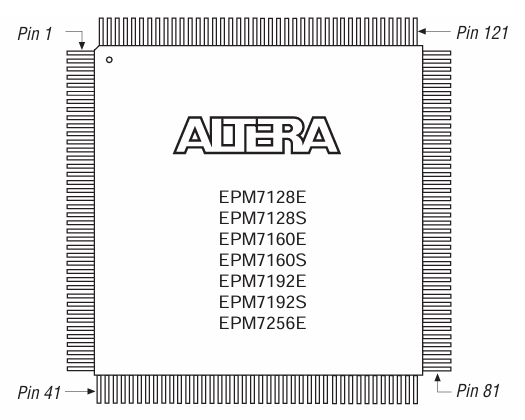

نمودار Pinout EPM7192SQC160-15

این نمودار طرح PIN را برای دستگاه های EPM7192SQC160-15 و مشابه دستگاه های Altera Max 7000S نشان می دهد.تراشه دارای 160 پین است که در هر چهار طرف در یک بسته QFP مربع قرار گرفته است.پین 1 در گوشه بالا سمت چپ شروع می شود و اعداد در اطراف تراشه در جهت عقربه های ساعت حرکت می کنند.هر طرف 40 پین دارد.نقطه کوچک در بالا سمت چپ نشان می دهد پین 1 ، که به قرار دادن مناسب کمک می کند.نام تراشه در مرکز نشان می دهد که با سایر مدل ها در همان خانواده سازگار است.این طرح بسیاری از اتصالات I/O را فراهم می کند و برای طرح های منطق پیچیده مفید است.

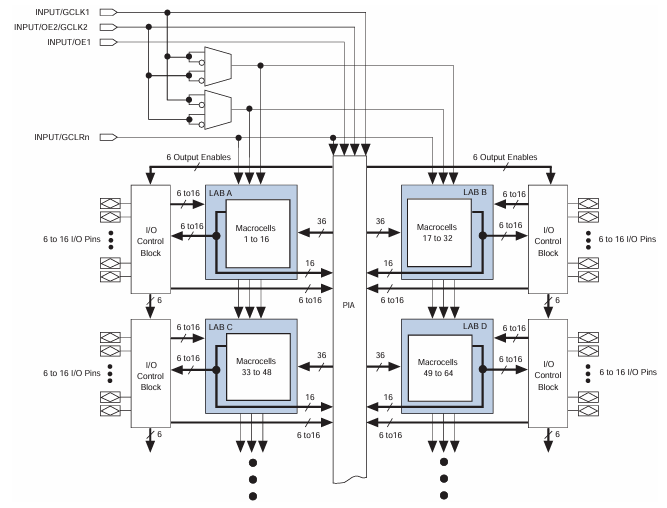

نمودار بلوک حداکثر 7000

این نمودار بلوک ساختار داخلی CPLD حداکثر 7000S ، از جمله EPM7192SQC160-15 را نشان می دهد.تراشه به چهار بخش اصلی به نام بلوک های آرایه منطق (آزمایشگاه A تا D) تقسیم می شود.هر آزمایشگاه دارای 16 ماکروسل است که واحدهای منطق کوچکی هستند که برای ساخت مدارهای دیجیتال استفاده می شوند.این آزمایشگاه ها با هم عملیات منطقی پیچیده ای را انجام می دهند.

در مرکز آرایه اتصال دهنده قابل برنامه ریزی (PIA) قرار دارد که تمام آزمایشگاه ها را به هم متصل می کند و به آنها اجازه می دهد داده ها را به اشتراک بگذارند.هر آزمایشگاه از طریق 36 کانال سیگنال می فرستد و دریافت می کند و مسیریابی انعطاف پذیر بین بلوک های منطق را ارائه می دهد.در اطراف لبه ها ، بلوک های کنترل I/O وجود دارد که 6 به پین ​​I/O به هر آزمایشگاه پیوند می دهد و به دستگاه اجازه می دهد تا با سایر قسمت های یک سیستم ارتباط برقرار کند.

در بالا ، سیگنال های کنترل جهانی مانند ساعت و فعال کننده خروجی نشان داده شده است.این سیگنال ها به مدیریت نحوه حرکت داده ها در داخل تراشه و هنگامی که خروجی ها فعال هستند کمک می کند.به طور کلی ، نمودار نشان می دهد که چگونه EPM7192SQC160-15 منطق و اتصالات خود را برای پشتیبانی از طرح های دیجیتالی سفارشی سازماندهی می کند.

مشخصات EPM7192SQC160-15

نوع	پارامتر
سازنده	altera
سری	Max® 7000s
بسته بندی	سینی
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
زمان تأخیر TPD (1) حداکثر	15 نانومتر
عرضه ولتاژ - داخلی	4.75V ~ 5.25V
تعداد عناصر/بلوک های منطقی	12
تعداد ماکروسل	192
تعداد دروازه ها	3750
تعداد I/O	124
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	160-BQFP
بسته دستگاه تأمین کننده	160-pqfp (28x28)
شماره محصول پایه	EPM7192

برنامه های EPM7192SQC160-15

منطق چسب سیستم تعبیه شده

EPM7192SQC160-15 برای پل زدن دستگاه های دیجیتالی مختلف در سیستم های تعبیه شده ایده آل است.این می تواند برای مدیریت ارتباط بین میکروکنترلرها ، تراشه های حافظه و دستگاه های I/O با استفاده از آدرس رمزگشایی آدرس ، کنترل اتوبوس و تنظیمات زمان بندی بدون نیاز به منطق گسسته استفاده شود.

ماشین های دولتی و منطق کنترل

تراشه با استفاده از 192 ماکروسل ، برای اجرای ماشین های حالت سفارشی و منطق کنترل مناسب است.این معمولاً در کارهای اتوماسیون ، کنترل کننده های موتور و سیستم های کنترل مبتنی بر زمان استفاده می شود که نیاز به انتقال حالت قابل اعتماد و قابل تکرار دارند.

رابط های پروتکل ارتباطی

این CPLD را می توان برای ایجاد یا ترجمه پروتکل های ارتباطی مانند UART ، SPI ، I²C یا قالب های سریال سفارشی برنامه ریزی کرد.این امکان پیکربندی و اصلاح آسان را بدون تغییر سخت افزار فراهم می کند و آن را برای رابط ارتباطی ارزشمند می کند.

پیش پردازش سیگنال دیجیتال

به لطف سرعت منطق سریع و تأخیر در انتشار کم ، می تواند کارهای ساده پردازش سیگنال مانند فیلتر ، چند برابر شدن یا تشخیص لبه را قبل از رسیدن سیگنال ها به پردازنده اصلی یا تراشه DSP انجام دهد.

ترجمه رابط و تغییر سطح

قابلیت I/O چند ولت آن از سیگنال های 3.3V و 5V پشتیبانی می کند.این امر باعث می شود تا برای طرح هایی که شامل مؤلفه هایی است که در سطح ولتاژ مختلف کار می کنند ، مناسب تر ترجمه ولتاژ ایمن و کارآمد باشد.

نمونه سازی سریع و به روزرسانی های درون سیستم

شما می توانید از این تراشه در سیستم هایی استفاده کنید که ممکن است به به روزرسانی های مکرر منطق نیاز داشته باشد.ساختار مبتنی بر EEPROM و رابط برنامه نویسی JTAG ، امکان برنامه ریزی مجدد منطق را حتی پس از مونتاژ هیئت مدیره امکان پذیر می کند.

تست و تشخیص در سطح هیئت مدیره

با پشتیبانی اسکن مرزی از طریق JTAG ، اتصالات بین تراشه ها را روی PCB بدون نیاز به پروب آزمایش می کند.این در حین تولید و تشخیص در زمینه برای تشخیص مشکلات لحیم کاری یا مسیریابی مفید است.

قسمتهای مشابه EPM7192SQC160-15

• EPM7192EQC160-20 (Altera)

این دستگاه از همان سری Max 7000 است و همان منابع منطقی ، 192 ماکروسل و 124 پین I/O را در یک بسته PQFP 160 پین ارائه می دهد.این کار با درجه سرعت آهسته تر -20 کار می کند ، به این معنی که تأخیرهای انتشار طولانی تر (20 نانومتر پوند) دارد ، اما هنوز هم نیازهای طرح های غیرقانونی و بحرانی را برآورده می کند.این یک جایگزین مناسب برای برنامه هایی است که چگالی منطق از آن مهم است ، اما زمان بندی فوق العاده سریع اولویت نیست و آن را برای پروژه های حساس به هزینه که هنوز هم به هم ارزی عملکردی نیاز دارند ، ایده آل می کند.

• EPM7192SQI160-10N (Altera)

این قسمت همچنین با منطق با EPM7192SQC160-15 سازگار است و همان تعداد ماکروسل ها و I/OS را ارائه می دهد.با این حال ، از درجه سرعت 10 استفاده می کند ، که از عملکرد سریعتر با زمان بندی بهبود یافته (تأخیر در انتشار 10 نانومتر) پشتیبانی می کند.همچنین از دامنه دمای طولانی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد پشتیبانی می کند و آن را به یک جایگزین عالی برای کاربردهای صنعتی یا فضای باز تبدیل می کند.این امر در صورت نیاز به سرعت بالاتر و مقاومت به محیط زیست ، ایده آل می شود.

• EPM7192SQC160-7 (اینتل)

به عنوان یک نوع سرعت مستقیم EPM7192SQC160-15 ، نسخه -7 سریعترین عملکرد را در خانواده ارائه می دهد ، با تأخیر انتشار به 7.5 نانومتر.این همان پیکربندی پین ، مشخصات قدرت و چگالی منطق را حفظ می کند و جایگزینی قطره ای را برای کسانی که به دنبال سرعت بهتر بدون تغییر چیدمان تخته یا الزامات ولتاژ هستند ، ارائه می دهد.این امر باعث می شود تا در حالی که در همان ردپای طراحی قرار می گیرند ، به بهترین گزینه برای طرح های مهم و مهم که نیاز به پاسخ سریعتر سیگنال دارند.

مراحل برنامه نویسی EPM7192SQC160-15

1. حالت ISP را وارد کنید

اولین مرحله تغییر دستگاه به حالت ISP (برنامه نویسی در سیستم) است.این کار از طریق رابط JTAG انجام می شود.هنگامی که در حالت ISP قرار دارد ، تمام پین های I/O موجود در دستگاه در یک حالت سه حالت امن قرار می گیرند تا از تداخل منطقی ناخواسته در طول برنامه نویسی جلوگیری شود.این اولیه سازی به طور معمول حدود 1 میلی ثانیه طول می کشد.

2. شناسه دستگاه را بررسی کنید

یک شناسه سیلیکون منحصر به فرد در دستگاه تعبیه شده است تا تأیید کند که قبل از شروع برنامه نویسی ، مدل صحیح است.سیستم در یک دستورالعمل خوانده شده تغییر می کند و شناسه را از طریق خط TDO (داده های تست) بازیابی می کند.این بررسی تضمین می کند که ابزار برنامه نویسی به CPLD مناسب وصل شده و از اشتباهاتی مانند رونویسی بخش دیگری جلوگیری می کند.

3. فله پاک کردن

پاک کردن فله تمام داده های ذخیره شده قبلاً در حافظه EEPROM CPLD را پاک می کند.این تراشه را برای دریافت پیکربندی جدید آماده می کند.دستور پاک کردن پالس است که به طور معمول در حدود 100 میلی ثانیه طول می کشد ، و اطمینان می دهد که تمام سلولهای قابل برنامه ریزی دوباره تنظیم می شوند.

4. برنامه EEPROM

داده های پیکربندی جدید با تغییر آدرس و بیت های داده از طریق درگاه JTAG در دستگاه بارگذاری می شوند.هر سلول حافظه یک به یک نوشته شده است ، با یک پالس برنامه نویسی که پس از هر چرخه نوشتن موفقیت آمیز اعمال می شود.این فرآیند ساختار منطقی را که CPLD در هنگام تغذیه از آن استفاده می کند ، تعریف می کند.

5. EEPROM را تأیید کنید

پس از برنامه نویسی ، دستگاه یک مرحله تأیید را انجام می دهد.این شامل خواندن هر مکان حافظه برنامه ریزی شده و مقایسه مقادیر خروجی در برابر داده های مورد نظر است.در صورت عدم موفقیت ، روند باید تکرار شود.این مرحله تضمین می کند که پیکربندی با موفقیت نوشته شده است.

6. از حالت ISP خارج شوید

پس از اتمام تأیید ، دستور نهایی برای خروج از حالت ISP صادر می شود.دستگاه پین ​​های I/O خود را فعال می کند و عملکرد عادی را از سر می گیرد.این انتقال همچنین حدود 1 میلی ثانیه طول می کشد و چرخه برنامه نویسی درون سیستم را تکمیل می کند.

ابعاد بسته بندی EPM7192SQC160-15

• اندازه بدن: 28 میلی متر × 28 میلی متر

• ارتفاع بسته: 3.4 میلی متر

• زمین سنجاق: 0.65 میلی متر

تولید کننده EPM7192SQC160-15

EPM7192SQC160-15 در ابتدا توسط تولید شد شرکت Altera، شرکتی که به دلیل دستگاه های منطقی قابل برنامه ریزی قابل برنامه ریزی خود شناخته شده است.در سال 2015 ، Altera توسط شرکت اینتلو این دستگاه اکنون بخشی از گروه راه حل های قابل برنامه ریزی اینتل تحت خانواده Max 7000S CPLD است.اینتل همچنان از محصولات Legacy Altera پشتیبانی می کند ، اگرچه EPM7192SQC160-15 اکنون در اکثر کاتالوگ های رسمی منسوخ شده است.علیرغم وضعیت قطع شده ، اعتبار تاریخی اینتل برای قابلیت اطمینان و میراث Altera در راه حل های منطق با عملکرد بالا ، تقاضای و در دسترس بودن را از طریق توزیع کنندگان ثانویه تضمین می کند.

پایان

EPM7192SQC160-15 یک تراشه مفید و انعطاف پذیر برای انجام کارهای کنترل دیجیتال در بسیاری از سیستم های الکترونیکی است.این قدرت منطقی کافی را برای مشاغل مانند ساخت ماشین های دولتی سفارشی ، دست زدن به سیگنال ها و اتصال دستگاه های مختلف ارائه می دهد.این سطح ولتاژ مختلف را پشتیبانی می کند ، با سرعت سریع کار می کند و می تواند به راحتی از طریق JTAG به روز شود.طراحی داخلی آن اجازه می دهد تا جریان سیگنال صاف و تغییرات منطق آسان باشد.حتی اگر اکنون قطع شده است ، هنوز هم گزینه خوبی برای پروژه های قدیمی یا در حال انجام است و می توان با تراشه های مشابه که پشتیبانی از دمای سریعتر یا گسترده تر را ارائه می دهند جایگزین شود.

برگه داده PDF

برگه داده های EPM7192SQC160-15:

حداکثر 7000.pdf
