بررسی اجمالی تراشه منطقی قابل برنامه ریزی EPM7128ATC100-10

کار با سیستم های دیجیتال اغلب به این معنی است که شما به منطق انعطاف پذیری نیاز دارید که بتواند با مسیرهای سیگنال مختلف و وظایف کنترلی سازگار شود.EPM7128ATC100-10 یک راه حل منطقی قابل برنامه ریزی را به شما ارائه می دهد که می تواند برای مدیریت زمان بندی، مسیریابی و کنترل منطقی در داخل سیستم های الکترونیکی پیکربندی شود.با 128 ماکروسل و هزاران گیت منطقی قابل استفاده، می توانید توابع منطقی سفارشی را در یک دستگاه فشرده ایجاد کنید.بسته نصب روی سطح آن به راحتی بر روی بردهای مدار مدرن قرار می گیرد، در حالی که زمان بندی پایدار و اتصالات ورودی و خروجی انعطاف پذیر به شما کمک می کند تا انواع بسیاری از وظایف کنترل دیجیتال را در سیستم های تعبیه شده انجام دهید.

کاتالوگ

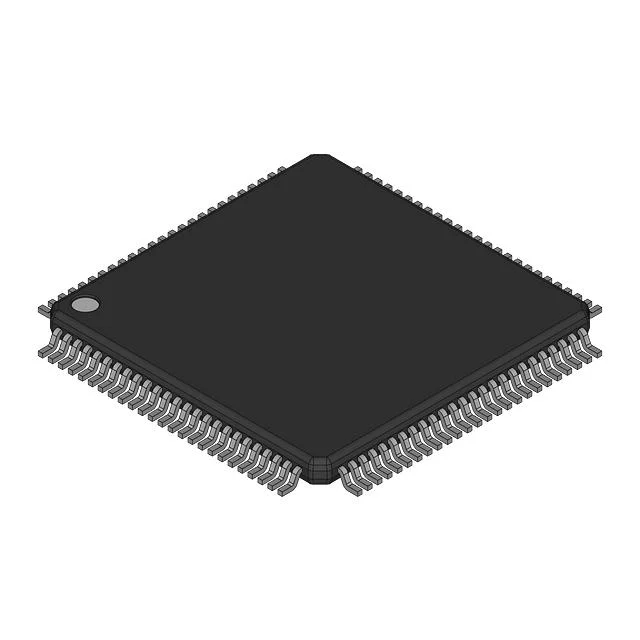

بررسی اجمالی EPM7128ATC100-10

EPM7128ATC100-10 یک دستگاه منطقی قابل برنامه ریزی است که برای پیاده سازی توابع کنترل دیجیتال قابل تنظیم در سیستم های الکترونیکی تعبیه شده طراحی شده است.این دستگاه شامل 128 ماکروسل و تقریباً 2500 گیت منطقی است که به طراحان اجازه می دهد مدارهای منطقی سفارشی مانند منطق کنترل، مدیریت رابط و ماشین های حالت ایجاد کنند.ساختار آن منطق قابل برنامه ریزی را در چندین بلوک آرایه منطقی که از طریق یک شبکه مسیریابی داخلی که سیگنال ها را در سراسر دستگاه توزیع می کند، سازماندهی می کند.عملکرد از محدوده تغذیه 3 ولت تا 3.6 ولت و پشتیبانی از تاخیر انتشار تا 10 ns، زمان بندی منطقی قابل پیش بینی را امکان پذیر می کند.پکیج 100 پین TQFP از نصب بر روی سطح فشرده در طرح‌های مدار محدود شده پشتیبانی می‌کند.

به دنبال EPM7128ATC100-10 هستید؟برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

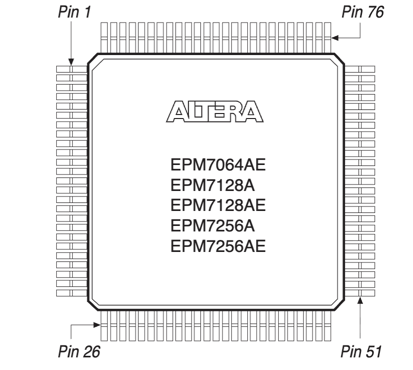

پیکربندی پین EPM7128ATC100-10

چیدمان بسته مربعی یک دستگاه چهارگانه تخت را با سرب های فلزی که از چهار طرف بدنه کشیده شده است ارائه می دهد.شماره پین ها به صورت متوالی در اطراف محیط مرتب می شوند، از پین 1 در گوشه سمت چپ بالا شروع می شوند و در امتداد هر طرف به ترتیب تا زمانی که پین های نهایی در لبه های باقی مانده ظاهر شوند ادامه می یابد.نشانگرهای گوشه نقاط جهت گیری کلیدی مورد استفاده برای قرار دادن صحیح دستگاه بر روی برد مدار چاپی را مشخص می کنند.ناحیه مرکزی حاوی علائم شناسایی دستگاه مرتبط با خانواده منطقی قابل برنامه ریزی MAX 7000A است.فاصله سرب و آرایش متقارن از نصب پایه روی سطح پشتیبانی می کند و به هر پین خارجی اجازه می دهد تا با مسیریابی سیگنال روی برد متصل شود.

Pin-Out مثال EPM7128ATC100-10

چیدمان پین یک طرح برد مدار چاپی مشترک را نشان می دهد که از چندین اندازه بسته FineLine BGA پشتیبانی می کند.یک طرح تخته مرکزی که در اصل برای ردپای 256 پین FineLine BGA تهیه شده بود، با شبکه ای متراکم از مکان های توپ لحیم نشان داده شده است.این طرح به دستگاه FineLine BGA کوچکتر 100 پین اجازه می دهد تا در همان میدان پین قرار گیرد و در عین حال اتصالات مسیریابی سازگار را حفظ کند.موقعی که بسته کوچک‌تر نصب می‌شود، موقعیت‌های توپ بیرونی بلااستفاده می‌مانند، در حالی که شبکه کامل برای دستگاه بزرگ‌تر استفاده می‌شود.این چیدمان یک طراحی تخته را قادر می‌سازد تا از دستگاه‌هایی با تعداد ورودی‌های مختلف یا نیازهای منطقی بدون تغییر طرح PCB پشتیبانی کند.

ویژگی های EPM7128ATC100-10

معماری منطقی قابل برنامه ریزی

این دستگاه از ساختار منطقی قابل برنامه ریزی مبتنی بر ماکروسل استفاده می کند که به مدارهای دیجیتال اجازه می دهد تا پس از ساخت پیکربندی شوند.هر ماکروسل می تواند منطق ترکیبی یا توابع منطقی ثبت شده را پیاده سازی کند و به طراحان در هنگام ساخت مسیرهای کنترل، منطق مسیریابی سیگنال و مدارهای زمان بندی انعطاف پذیری بدهد.این معماری اجازه می دهد تا چندین تابع منطقی گسسته در یک دستگاه ادغام شوند و در عین حال رفتار منطقی قابل پیش بینی را حفظ کنند.

بلوک های آرایه منطقی ساخت یافته

منابع منطقی داخلی در بلوک‌های آرایه منطقی سازماندهی شده‌اند که ماکروسل‌ها را گروه‌بندی می‌کنند و منابع مسیریابی را به اشتراک می‌گذارند.این آرایش توزیع سیگنال داخلی را ساده می کند و به حفظ عملکرد منطقی پایدار در سراسر دستگاه کمک می کند.سیگنال ها را می توان از طریق یک شبکه داخلی داخلی که از ترتیبات پیچیده منطقی دیجیتال پشتیبانی می کند، بین بلوک ها هدایت کرد.

اتصال گسترده ورودی و خروجی

حداکثر هشتاد و چهار پایه ورودی و خروجی به دستگاه اجازه می دهد تا مستقیماً با چندین سیگنال دیجیتال در یک سیستم تعبیه شده متصل شود.این پین ها را می توان برای ورودی، خروجی یا عملکرد دو طرفه بسته به نیاز طراحی پیکربندی کرد.این انعطاف‌پذیری به دستگاه اجازه می‌دهد تا ارتباط بین پردازنده‌ها، دستگاه‌های حافظه و مدارهای منطقی محیطی را مدیریت کند.

پاسخ منطقی سریع

این دستگاه از تأخیر انتشار تا ده نانوثانیه پشتیبانی می کند و رفتار منطقی دیجیتال پاسخگو را ممکن می سازد.این عملکرد زمان‌بندی از عملکردهای کنترلی پشتیبانی می‌کند که نیاز به سوئیچینگ سیگنال ثابت و همگام‌سازی قابل اعتماد با سایر اجزای دیجیتال در سیستم دارند.

منطق قابل برنامه ریزی مجدد الکتریکی

پیکربندی با استفاده از فناوری قابل برنامه ریزی قابل پاک کردن الکتریکی ذخیره می شود که به منطق دستگاه اجازه می دهد در هنگام تغییر نیازهای سیستم به روز شود.طراحان می توانند منطق دیجیتال را در حین توسعه یا نگهداری سیستم بدون تعویض جزء سخت افزاری تغییر دهند.

عملکرد ولتاژ پایین

عملکرد در محدوده منبع تغذیه از سه ولت تا سه نقطه شش ولت به دستگاه اجازه می دهد تا با بسیاری از سیستم های دیجیتال مدرن یکپارچه شود.این محدوده ولتاژ از سطوح منطقی پایدار پشتیبانی می کند و در عین حال سازگاری با استانداردهای رابط دیجیتال رایج را حفظ می کند.

بسته نصب سطحی فشرده

این دستگاه در یک بسته تخت چهار پایه نازک با صد پین طراحی شده برای مونتاژ روی سطح ارائه شده است.ردپای بسته فشرده به حفظ فضای برد کمک می کند و از فرآیندهای تولید خودکار مورد استفاده در تولید الکترونیک مدرن پشتیبانی می کند.

قابلیت کنترل دیجیتال یکپارچه

ترکیب منطق قابل برنامه ریزی، مسیریابی انعطاف پذیر و اتصالات ورودی و خروجی قابل تنظیم به دستگاه اجازه می دهد تا وظایف مختلف کنترل دیجیتال را انجام دهد.این می تواند چندین مدار منطقی گسسته را جایگزین کند و در عین حال رفتار سیگنال پایدار را در طرح های الکترونیکی تعبیه شده حفظ کند.

مشخصات فنی EPM7128ATC100-10

ویژگی محصول	ارزش صفت
سازنده	Altera (اینتل)
منبع تغذیه - داخلی	3 ولت ~ 3.6 ولت
بسته دستگاه تامین کننده	100-TQFP (14x14)
سری	MAX® 7000A
نوع قابل برنامه ریزی	EE PLD
بسته / مورد	100-TQFP
بسته	فله
دمای عملیاتی	0°C ~ 70°C (TA)
تعداد ماکروسل ها	128
تعداد عناصر / بلوک های منطقی	8
تعداد ورودی/خروجی	84
تعداد دروازه ها	2500
نوع نصب	نصب سطحی
زمان تاخیر tpd (1) حداکثر	10 ns
شماره محصول پایه	EPM7128
وضعیت RoHs	RoHS ناسازگار است
سطح حساسیت به رطوبت (MSL)	3 (168 ساعت)
وضعیت REACH	REACH بدون تأثیر
ECCN	EAR99
HTSUS	8542.39.0001

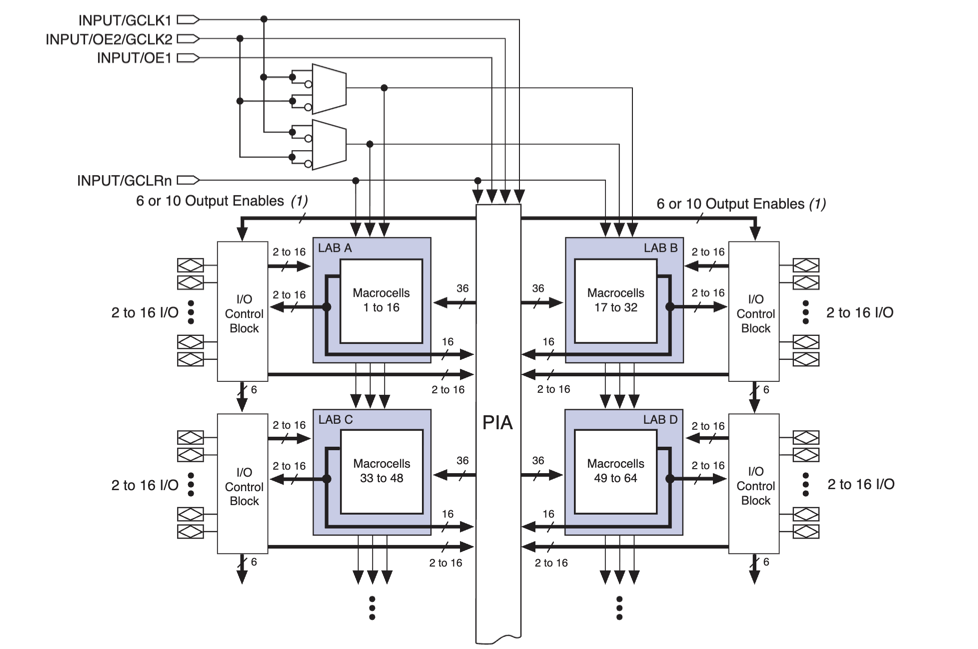

دیاگرام بلوک دستگاه EPM7128ATC100-10

این نمودار معماری منطق داخلی مورد استفاده توسط دستگاه های MAX 7000A CPLD مانند EPM7128ATC100-10 را نشان می دهد.این ساختار حول چندین بلوک آرایه منطقی با برچسب LAB A، LAB B، LAB C و LAB D سازماندهی شده است که هر کدام شامل گروه هایی از ماکروسل ها هستند که توابع منطقی قابل برنامه ریزی را پیاده سازی می کنند.این ماکروسل ها از منطق ترکیبی و عملیات منطقی ثبت شده در دستگاه پشتیبانی می کنند.بلوک‌های آرایه منطقی از طریق یک آرایه مرکزی قابل برنامه‌ریزی به هم متصل می‌شوند که سیگنال‌ها را بین بخش‌های منطقی هدایت می‌کند.هر بلوک آرایه منطقی به بلوک کنترل I O متصل می شود که پین ​​های ورودی و خروجی دستگاه را مدیریت می کند.سیگنال‌های کنترل جهانی شامل ورودی‌های ساعت، سیگنال‌های فعال خروجی، و ورودی‌های شفاف جهانی از بالای معماری وارد می‌شوند و سیگنال‌های کنترلی را در ساختار منطق داخلی توزیع می‌کنند تا عملکرد دستگاه را هماهنگ کنند.

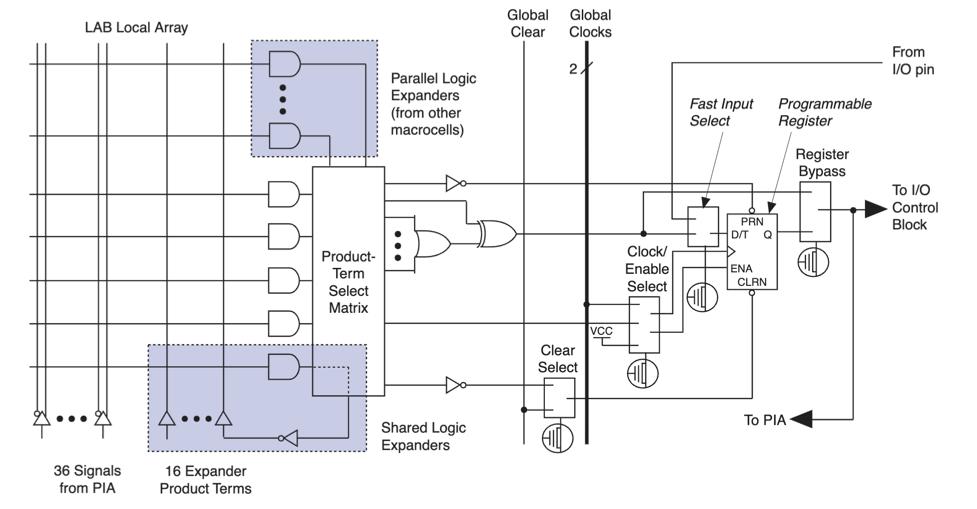

ماکروسل EPM7128ATC100-10

سیگنال‌های منطقی از طریق سی و شش خط مسیریابی متصل به آرایه محلی LAB، از آرایه اتصال قابل برنامه‌ریزی به ماکروسل وارد می‌شوند.ماتریس انتخاب اصطلاح محصول این سیگنال ها را با حداکثر شانزده عبارت محصول بسط دهنده ترکیب می کند تا توابع منطقی قابل برنامه ریزی را ایجاد کند.توسعه‌دهنده‌های منطقی موازی به عبارت‌های اضافی از ماکروسل‌های همسایه اجازه می‌دهند، در حالی که توسعه‌دهنده‌های منطق مشترک، عبارت‌های محصول اضافی را در بلوک آرایه منطقی توزیع می‌کنند تا ظرفیت منطقی را افزایش دهند.مسیرهای خروجی یک رجیستر قابل برنامه ریزی را تغذیه می کند که با ساعت جهانی و خطوط کنترل روشن کار می کند و امکان خروجی ترکیبی ثبت شده یا مستقیم را فراهم می کند.یک مسیر انتخاب ورودی سریع سیگنال‌های یک پین I O خارجی را می‌پذیرد و یک مسیر بای‌پس ثبت به سیگنال اجازه می‌دهد بدون ذخیره‌سازی کلاک عبور کند.سیگنال‌های خروجی نهایی یا به بلوک کنترل I O برای پین‌های خارجی هدایت می‌شوند یا برای مسیریابی سیگنال داخلی به آرایه اتصال قابل برنامه‌ریزی برمی‌گردند.

کاربردهای EPM7128ATC100-10

منطق کنترل سیستم جاسازی شده

دستگاه های منطقی قابل برنامه ریزی مانند این اغلب برای پیاده سازی منطق کنترل سفارشی در داخل سیستم های تعبیه شده استفاده می شوند.این می تواند روابط زمان بندی بین پردازنده ها، حسگرها و دستگاه های ارتباطی را هماهنگ کند و در عین حال جریان سیگنال را در سراسر سیستم پایدار نگه دارد.

کنترل کننده های اتوماسیون صنعتی

تجهیزات اتوماسیون اغلب به منطق اختصاصی برای مدیریت سنسورها، رله ها و سیگنال های محرک نیاز دارند.دستگاه را می توان برای کنترل توالی های کنترل، بررسی های ایمنی و وظایف مسیریابی سیگنال مورد استفاده در ماشین های خودکار و سیستم های نظارت برنامه ریزی کرد.

منطق رابط مخابراتی

تجهیزات ارتباطی از منطق قابل برنامه ریزی برای مدیریت مسیریابی سیگنال بین پردازنده ها و مدارهای رابط استفاده می کنند.این دستگاه می تواند از سوئیچینگ دیجیتال، مدیریت پروتکل و تنظیم سیگنال پشتیبانی کند که به حفظ ارتباط قابل اعتماد بین اجزای سیستم کمک می کند.

مدارهای کنترل الکترونیک مصرفی

محصولات مصرفی دیجیتال اغلب به ابزارهای منطقی فشرده برای هماهنگ کردن عملیات داخلی متکی هستند.این دستگاه می‌تواند زمان‌بندی، پردازش ورودی و کنترل سیگنال را در محصولات الکترونیکی مانند تجهیزات چندرسانه‌ای، لوازم الکترونیکی خانگی و دستگاه‌های جانبی مدیریت کند.

مسیریابی سیگنال دیجیتال و مدیریت رابط

سیستم هایی که چندین زیرسیستم دیجیتال را ترکیب می کنند، نیاز به مسیریابی سیگنال کنترل شده بین اجزا دارند.ساختار منطقی قابل برنامه ریزی به طراحان اجازه می دهد تا منطق مسیریابی سفارشی ایجاد کنند که سیگنال ها را بین حافظه، پردازنده ها و رابط های خارجی هدایت می کند.

پیاده سازی ماشین دولتی

بسیاری از سیستم های الکترونیکی برای مدیریت توالی های عملیاتی به ماشین های حالت متکی هستند.این دستگاه می تواند این ساختارهای کنترل مبتنی بر حالت را با استفاده از مسیرهای منطقی قابل برنامه ریزی که به شرایط ورودی و رویدادهای زمان بندی پاسخ می دهند، پیاده سازی کند.

جایگزینی برای اجزای منطق گسسته

چندین گیت منطقی جداگانه و مدارهای کنترلی اغلب می توانند در یک دستگاه قابل برنامه ریزی ادغام شوند.این رویکرد پیچیدگی برد را کاهش می‌دهد در حالی که اجازه می‌دهد رفتار منطقی از طریق به‌روزرسانی‌های پیکربندی زمانی که نیازمندی‌های سیستم تغییر می‌کند، تنظیم شود.

مزایا و معایب EPM7128ATC100-10

مزایا

• منطق قابل برنامه ریزی انعطاف پذیر به طراحان اجازه می دهد مدارهای دیجیتال سفارشی را پیاده سازی کنند

• چرخه توسعه سریعتر در مقایسه با دستگاه های منطق ثابت

• ادغام فشرده عملکردهای منطقی متعدد در یک دستگاه واحد

• عملیات قابل اعتماد با تاخیر انتشار نسبتا کم برای کارهای منطقی کنترل

• پشتیبانی از اتصالات ورودی و خروجی متعدد از طریق 84 پین I/O

• معماری قابل برنامه ریزی مجدد امکان به روز رسانی طراحی را در طول توسعه می دهد

• مناسب برای جایگزینی چندین آی سی منطقی گسسته در سیستم های تعبیه شده

معایب

• چگالی منطقی کمتر در مقایسه با دستگاه های مدرن FPGA

• منابع داخلی محدود نسبت به خانواده های منطقی قابل برنامه ریزی جدیدتر

• محدوده دمای عملیاتی محدود در مقایسه با دستگاه های درجه صنعتی

• نسخه غیر منطبق با RoHS ممکن است استفاده را در برخی از طرح های سازگار با محیط زیست مدرن محدود کند

جایگزین های EPM7128ATC100-10

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
EPM7128ATC100-12F	آلترا	CPLD خانواده MAX 7000A با 128 ماکروسل و تقریباً 2500 گیت منطقی قابل استفاده.از فناوری منطق قابل برنامه ریزی قابل پاک کردن الکتریکی و یک بسته 100 پین TQFP با بسیاری از اتصالات ورودی/خروجی قابل برنامه ریزی استفاده می کند.	برای منطق کنترل دیجیتال، منطق رابط اتوبوس و منطق چسب سیستم استفاده می شود که در آن چندین عملکرد دیجیتال باید در یک دستگاه قابل برنامه ریزی پیاده سازی شوند.
EPM7128ATC100-6	آلترا	درجه سرعت بالاتر CPLD از معماری MAX 7000A.ماکروسل های قابل برنامه ریزی، منابع مسیریابی داخلی و پین های ورودی و خروجی دیجیتال انعطاف پذیر را فراهم می کند.	مناسب برای منطق دیجیتال حساس به زمان، مدیریت رابط و سیستم های کنترل جاسازی شده که نیاز به پاسخ منطقی سریع تری دارند.
EPM7128ATC144-10	آلترا	دستگاه CPLD با استفاده از معماری MAX 7000A با حافظه پیکربندی غیرفرار و یک بسته بزرگتر که از اتصالات ورودی/خروجی بیشتری برای یکپارچه سازی سیستم دیجیتال پشتیبانی می کند.	معمول در تابلوهای کنترل صنعتی، سخت افزارهای ارتباطی و وظایف کنترل منطقی قابل برنامه ریزی که در آن سیگنال های خارجی اضافی باید مدیریت شوند.

درباره Altera (Intel)

Altera یک شرکت نیمه هادی بود که به دلیل توسعه دستگاه های منطقی قابل برنامه ریزی مورد استفاده در سیستم های دیجیتال و الکترونیک تعبیه شده شهرت داشت.این شرکت در زمینه آرایه های دروازه قابل برنامه ریزی میدانی و دستگاه های منطقی قابل برنامه ریزی پیچیده که به طراحان اجازه می دهد مدارهای دیجیتال سفارشی را در یک جزء واحد پیاده سازی کنند، تخصص داشت.خانواده محصولات آن به طور گسترده ای در تجهیزات ارتباطی، پلت فرم های محاسباتی، سیستم های کنترل صنعتی و لوازم الکترونیکی مصرفی استفاده می شد.در سال 2015، این شرکت بخشی از اینتل شد، جایی که فناوری‌های منطقی قابل برنامه‌ریزی آن همچنان به توسعه و ادغام در مرکز داده، شبکه و پلتفرم‌های محاسباتی تعبیه‌شده ادامه می‌دهند.

نتیجه گیری

EPM7128ATC100-10 یک دستگاه منطقی قابل برنامه ریزی است که برای انجام وظایف کنترل دیجیتال قابل تنظیم در سیستم های الکترونیکی طراحی شده است.این 128 ماکروسل و ساختار مسیریابی داخلی را ترکیب می کند که به شما امکان می دهد توابع منطقی سفارشی را در یک تراشه فشرده ایجاد کنید.این دستگاه منابع منطقی خود را از طریق بلوک های آرایه منطقی سازماندهی می کند که از طریق یک شبکه مسیریابی قابل برنامه ریزی به هم متصل می شوند.پیکربندی پین و بسته TQFP جمع و جور از طرح های نصب سطحی که در بردهای مدار مدرن استفاده می شود پشتیبانی می کند.می توانید از این دستگاه برای مدیریت مسیریابی سیگنال، توالی منطقی و عملکردهای کنترل در بسیاری از برنامه های دیجیتال استفاده کنید.این انعطاف‌پذیری به ساده‌سازی طراحی مدار کمک می‌کند و در عین حال رفتار سیستم را قابل پیش‌بینی نگه می‌دارد.
